Купольные дома

Тип домов под круглые крыши

Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

Квадрат, круг и равносторонний многоугольник – основа под купольную крышуИсточник plotnikov-pub.ru

Геодезическая купольная крыша

Впервые проект геодезической купольной кровли был разработан американским архитектором Р. Б. Фулером в 1951 году. Изготовление кровли по его проекту позволяет получить купол с максимально правильной сферической формой.

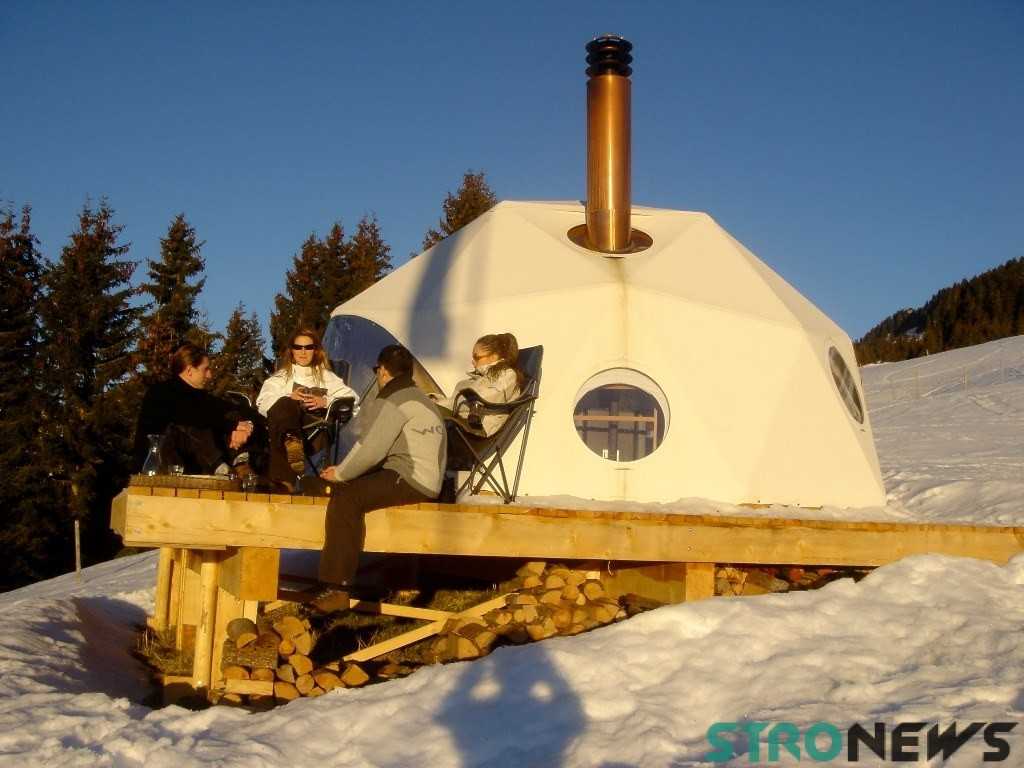

Дом с геодезической купольной крышей.

Технология строительства купольной крыши геодезического типа

В конструкции кровли абсолютно отсутствуют привычные для скатных крыш стропила и вертикальные упоры для них. Типчный каркас кровли состоит из связанных между собой треугольных элементов, собранных из бруса с сечением 100х50 мм и длинной 100-120см.

Как правило, после изготовления перекрытия первого этажа, по всему периметру стен круглого дома монтируется мауэрлат – брус с сечением 100х100 или 50х100 мм, закрепленный горизонтально при помощи анкеров или предварительно выпущенных из монолитной плиты шпилек с резьбой на 12 мм.

В конструкции обычной двухскатной кровли мауэрлат представляет собой единый сплошной брус, на который опираются нижние участки стропил. В конструкции же геодезической купольной кровли мауэрлат изготавливается из небольших отрезков бруса, равных стороне будущих треугольников в конструкции.

Для соединения брусков используются пяти и шестилопастные металлические пластины, которые называют коннекторами или соединителями. Они представляют собой звезду, то есть, от металлической трубы диаметром 100 мм отрезают заготовку длинной 6-8 см. Дальше к полученному кольцу электродуговой сваркой приваривают под нужны углом металлические пластины с размерами 60х150 мм.

Коннектор (он же соединитель).

Существуют и другие виды коннекторов, а также есть возможность безконнекторного соединения. Подробнее о способах соединения рёбер купольных конструкций можно узнать в статье: узловые элементы купольных конструкций, виды коннекторов, технологии производства коннекторов.

После монтажа мауэрлата по всей его окружной протяженности с шагом в 100-120 см закрепляют саморезами Г-образные металлические пластины, в которых заранее изготавливают отверстия для крепления рёбер условного треугольника. Закрепив ребра треугольника к пластинам, в точке вершины условного треугольника соединение его рёбер производят при помощи коннекторов.

Строительство купольной крыши.

Таким образом, закрепив на всей протяженности мауэрлата первый ряд треугольников, между их верхними основаниями производят связку брусом, образуя при этом уже перевернутые треугольники. На следующем этапе к оставшимся двум пустым лопастям коннекторов монтируют рёбра второго ряда треугольников.

В технической конструкции у крыши отсутствует конёк или какой-то определенный верх. Стыковка последних верхних треугольников производится аналогично с предшествующим способом соединения, то есть, коннекторами.

Когда заканчивают полностью сборку купольного каркаса, для усиления пролетов треугольников монтируют на их плоскости дополнительную обрешетку, поверх которой монтируются листы осп треугольной формы с последующим монтажом битумной черепицы.

Купольная крыша с черепицей.

Строительство по описанной выше технологии применяется не только в возведении крыш. В некоторых европейских странах таким способом возводят целиком геодезические куполообразные дома. Отличительная особенность данных зданий в том, что у них полностью отсутствуют фасадные стены. То есть, после изготовления фундамента приступают сразу к монтажу куполообразной кровли.

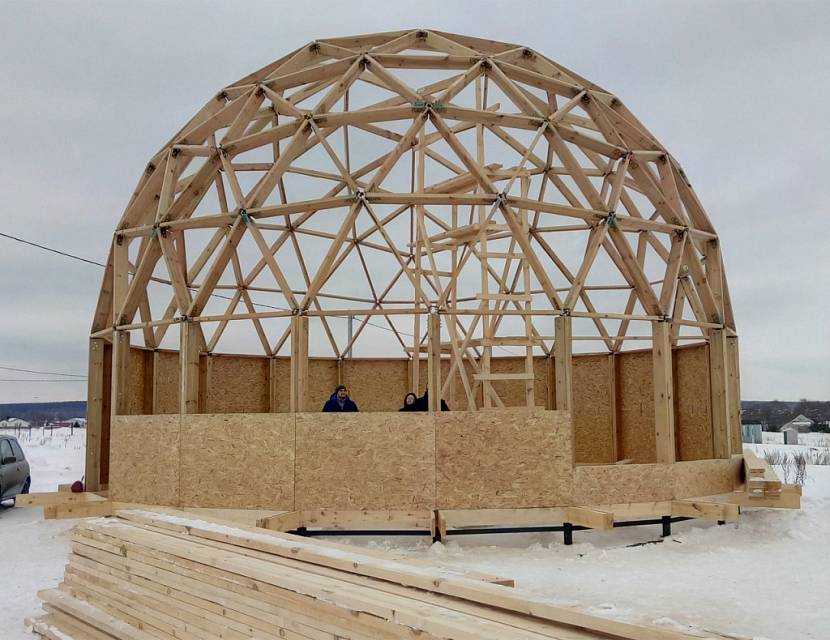

Каркас геодезического купола.

Проектирование геодезической купольной крыши

Расходных материалов в отличие от скатной кровли для купольной кровли требуется значительно меньше. Всреднем расход материалов ниже на треть в сравнении с двускатной кровлей. При проектировании требуется высчитать точное количество заготовок бруса для рёбер и оснований треугольников, количество монтажных коннекторов и общий метраж обшивочного материала.

Чем привлекательны конструкции в форме купола

Рост популярности купольных теплиц объясняется несколькими факторами:

  1. Для установки не нужен прочный фундамент, так как ее конструкция значительно легче, чем аналогичные по площади привычные укрытия.
  2. Сооружение легко монтируется и разбирается, при необходимости его несложно перенести на новое место.
  3. Полусферическая форма отличается высокой прочностью и стабильностью. Ячеистый каркас лучше противостоит сильным ветрам, легко выдерживает снегопады и обладает хорошей сейсмоустойчивостью.
  4. По сравнению с традиционными формами укрытий, строительство теплицы-купола обходится дешевле, так как для монтажа не требуется сложное оборудование. В строительстве используются простые доступные материалы – деревянные бруски или пластиковые трубки для каркаса, шурупы, поликарбонат, агроволокно или парниковую пленка для обшивки.
  5. За счет уникальной секционной структуры отпадает необходимость в установке внутренних опор, а это существенно экономит стройматериалы.
  6. В отличие от прямоугольных теплиц в полусфере, не нужно ориентировать грядки относительно сторон света – растения всегда хорошо освещены.

В геокуполе легко обеспечить необходимый микроклимат для выращивания нескольких урожаев огородных культур за год. Грунт всегда хорошо прогревается, а для поддержания стабильности температуры используются экологичные тепловые аккумуляторы – резервуары с водой.

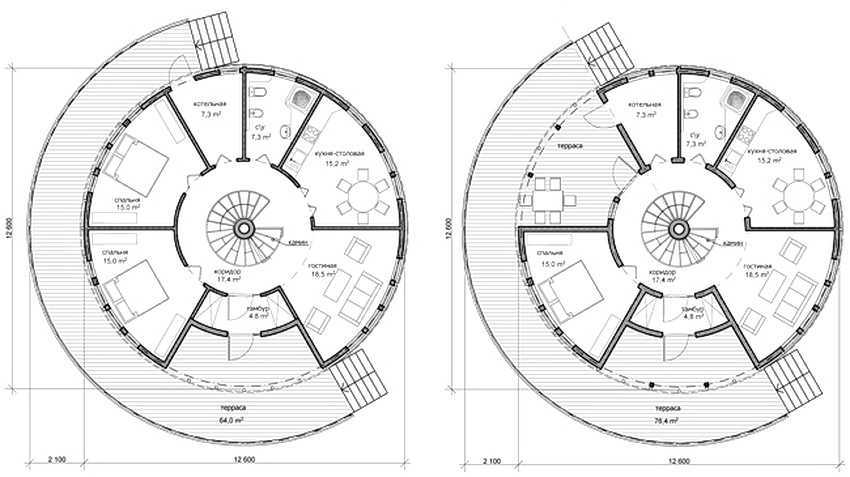

Проекты и особенности планировки

Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.

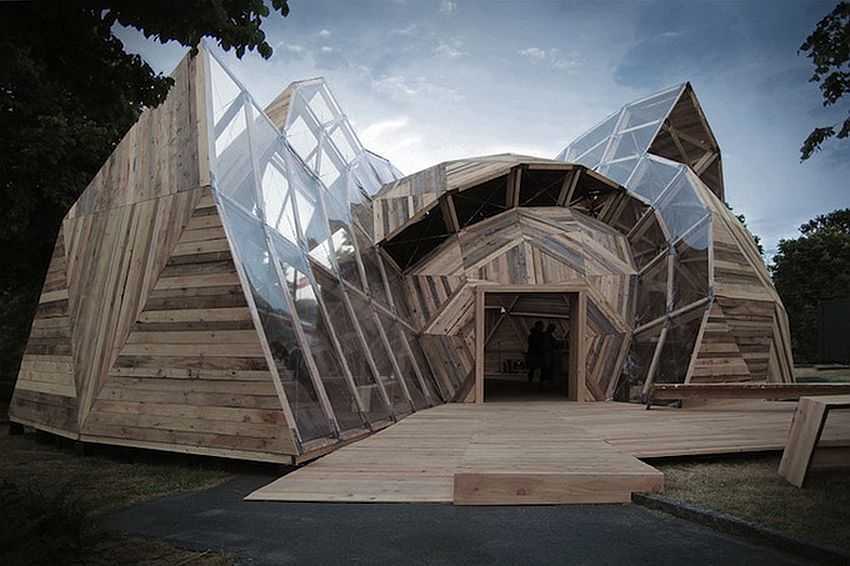

Это тоже дом, выполнены по купольной технологии

Входная группа

Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.

Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.


Планировка купольного дома: рассматриваем способы организации входной группы

Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.

Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.

Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.


Два варианта встроенного тамбура/прихожей

Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.

Организация пространства

Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».


Центральная часть будет слишком активно использоваться, так что функциональной эту зону не сделаешь

В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.


По центру можно поставить лестницу

Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая лестница. Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.

В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.

В чём сила?

Как и обычная форма купола, конструкция Фуллера имеет хорошую устойчивость.

Распределение веса происходит равномерно, за счёт чего геокупол способен выдерживать значительные нагрузки.

За счёт этого можно сэкономить значительные средства на возведении фундамента. К тому же использование этого сооружения позволяет существенно уменьшить размеры стен сооружения.


За счёт особой формы купольная конструкция может хорошо противостоять даже сильным порывам ветра. Также не приходится сомневаться в хорошей устойчивости при возникновении подземных толчков. Благодаря чему дом купол можно построить даже в самой сейсмоопасной зоне.

Благодаря закруглённым стенам внутри здания с такой крышей создаётся идеальный микроклимат. Неслучайно такие сооружения считаются экологическими.

Помимо того что не требуется сооружать прочное основание, монтаж куполообразных объектов позволяет обходиться без специальной строительной техники, что заметно сокращает сроки строительства.


Не стоит забывать и про эстетичность. Геодезический купол отличается редкой красотой. Возможно, в недалёком будущем все здания и сооружения, включая жилые дома, обзаведутся купольной крышей.

Планировка купольного дома

Разумеется, в отношении планировки подобный дом совершенно другой, нежели обычный. Но это не является показателем того, что владелец дома не сможет создать именно тот дизайн, который его устроит. Напротив, в купольных домах можно создавать поистине уникальные интерьеры с использованием привычных материалов.

Если принять во внимание некоторые советы, то можно получить идеальную планировку и оформление:

  1. Предметы мебели для дома лучше всего выполнять на заказ, так как все стандартные модели ориентированы на установку у прямоугольной стены.
  2. Для передачи интересной атмосферы дома можно применять мебель, повторяющую окружность самого помещения.
  3. Камин может быть расположен в центре гостиной, а не у стены как это обычно бывает. Это позволит не только выделить его внешний вид, но и поспособствует лучшему распределению тепла от очага.
  4. Наличие электрических приводов позволит облегчить открывание окон, если они расположены высоко.
  5. Достаточное количество света в купольном доме – это обязательное условие. Лучше, если источники света располагаются на разных уровнях.

Современный стиль

Современные интерьеры домов — это пространство, свет и простота. Такой дизайн загородных домов требуют постоянной дисциплины при выборе мебели и аксессуаров.

Современные интерьеры: что модно?

Какие элементы модно в современных интерьерах? Сталь, стекло или камень, а также дерево — эти материалы с удовольствием используются в современном дизайне. Все чаще в пространствах вы встретите кирпичные или бетонные стены и полы, казалось бы, зарезервированные для промышленного стиля.

Современные дома — это монохромные интерьеры. Цвета используются с умеренностью и балансом. Чистый белый считается основным. Он все чаще переплетается с вневременным серым или классическим черным. Вы должны помнить, что современный стиль не означает полного отказа от яркого цвета. Интерьер может быть оживлен более сильными добавками палитры, что придаст пространству уникальный характер, но с учетом вкуса и баланса.

Удобная и продуманная стилизация

Современные интерьеры домов — это пространство и, следовательно, зона для встреч. Стоит позаботиться о том, чтобы комната, предназначенная для общения, была максимально комфортной. Например, гостиная представляет собой витрину дома, поэтому обустройте это пространство привлекательно. Комнату следует обеспечить хорошим современным освещением и инновационными отделочными материалами.

Большие окна в уникальном дизайне интерьера

Большие окна — это уникальное преимущество современных домашних интерьеров. Не завешивайте их шторами, чтобы комнату украшал пейзаж снаружи. Сочная весенняя зелень или белый снег зимой гармонично сочетаются с модными серо-бежевыми цветами современных домашних интерьеров. Не упустите возможность поставить обеденный стол рядом с большим окном с видом на террасу. Иногда создается впечатление, что сад входит в дом! А кому не нравится окно в ванной комнате? Купание в ванной, расположенной под окном крыши с видом на звездное ночное небо, безусловно, не оставит равнодушным никого.

Архитектурные детали, подчеркивающие современные домашние интерьеры

Современные интерьеры домов облагорожены такими деталями, как камины и библиотеки. Каминные шкафы подчеркивают высоту интерьера, их корпус отделывается однородным камнем или сталью.

Еще одна архитектурная деталь, часто встречающаяся в современных интерьерах домов, — мезонин со стеклянной балюстрадой. На мезонине можно организовать удобное место для работы или впечатляющую библиотеку, где можно спокойно читать книги.

Дополнительным дизайном интерьера будет правильно выбранное освещение. С его помощью вы можете свободно создавать пространство, маскируя его недостатки и подчеркивая преимущества. Абсолютно необходимо общее освещение. Пространство отдельных зон также может быть определено с использованием боковых светильников. Отметим, что современные интерьеры, кажущиеся прохладными и стерильными, могут быть уютными с помощью правильно используемого в них освещения.

Аксессуары в виде уместных дополнений

При оформлении современных интерьеров домов следует уделять внимание аксессуарам. Они имеют простые формы, которые не выделяются слишком большим количеством конструкций, цветов и декоративной отделки

Дома дополняются геометрическими украшениями

Предпочтительны острые углы на поверхности ваз, чаш, кружек и даже ламп.

Виды каркасных (геодезических) куполов:

Каркасный натяжной купол — выполнен в виде каркаса из легкосплавных металлов, дерева или пластика, поверх которого натягивается водо- и термостойкий тент. Является временным сооружением. Неплохое применение нашел в исследовательских экспедициях, даже на Аляске.

Бесконнекторный на базе готовых панелей. Представляет собой геодезический купол собранный из готовых треугольных деревянных панелей, которые с помощью анкеров или шпилек соединяются между собой.

Бесконнекторный из точно подогнанных по размеру брусов. Конструкция достаточно сложная, для выполнения которой требуются квалифицированные специалисты. Брусы соединяются между собой анкерами, после чего каркас обшивается гипсокартоном, OSB, фанерой.

Коннекторный. Этот способ возведения купольных домов получил наибольшее распространение в Европе из-за простоты сборки. Для набора каркаса используются отрезки бруса, соединенные друг с другом через специальные коннекторы. Минусом этой технологи является наличие большого количества металла на стыках (мостиков холода), в результате чего падает энергоэффективность конструкции. Решается путем качественного утепления коннекторов.

Измерения и расчеты

При наличии желания построить геокупол своими руками сначала необходимо провести все математические расчеты. Главная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить такие данные:

  • общую площадь и высоту строения;
  • площадь поверхности геодезического купола;
  • длину и число ребер;
  • величину углов между ребрами строения;
  • нужный тип и общее число специальных коннекторов.

Необходимо заострить внимание на таком узле для постройки геокупола, как специальный коннектор. Эта деталь представляет собой узел, соединяющий между собой все стропильные части. Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества

Так как коннектор является главным элементом для закрепления всей конструкции, то он изготавливается из прочного материала высокого качества.

В зависимости от конструкции геодезического купола и места расположения в нем, соединительный коннектор должен иметь разное количество лепестков. Все крепления для постройки купольного дома можно приобрести или изготовить своими руками. Хорошим примером может быть коннектор из обычной перфорированной ленты. Подобный коннектор обладает очень ценным качеством, потому что на нем довольно просто регулируется угол наклона. Геодезические купола с маленьким диаметром можно построить безконнекторным методом. Однако при строительстве большого дома применять для крепежа ребер коннектор из металла необходимо.

Для того чтобы произвести расчеты, нужно знать габариты строения. Необходимо запомнить, что общая площадь изготовленного геодезического купола будет немного меньше площади окружности, потому что в основании располагается многогранник, который вписан в круг. Высоту постройки можно определить по общей длине диаметра. Стоит заметить, что чем больше высота купола, тем конструкция будет больше похожа на сферу.

Чтобы рассчитать нужные детали будущей конструкции, стоит применить специальный онлайн-калькулятор. Нужно ввести данные о высоте и радиусе постройки, а калькулятор сделает расчеты геокупола и предоставит длину и число ребер, вид и количество соединительных коннекторов.

Преимущества и недостатки

С тем, что купольные дома выглядит необычно, спорить никто не будет. Если вы хотите иметь дом или дачу «не как у всех» и не имеете ничего против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же, говорят, экономичное. Стоимость квадратного метра начинается от 200$. Но как понимаете, это минимальная цена. Такой себе эконом вариант.

Это тоже купольный дом

Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

  • Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
  • Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.
  • Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.

  • На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
  • Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
  • В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
  • Небольших размеров дом не имеет несущих стен внутри, так что расходы на строительные материалы минимальны. Купольные дома большой площади должны иметь или несущие стены, или колонны-подпорки. Но их располагать их можно почти в любом месте, что позволяет соотнести их с желаемой планировкой.
  • Строение купола позволяет оптимально располагать солнечные батареи.
  • В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же многие говорят о том, что на постройку требуется намного меньше средств — за счет меньшей поверхности стен, идет экономия материала. По математическим выкладкам площадь стен меньше почти на треть. Но экономия если и будет, то не такой большой — стройка специфическая, с использованием специфических компонентов, которые удорожают строительство. По факту стоимость квадратного метра получается примерно такой же как при строительства каркасника обычной формы.

Минусы

Недостатки тоже есть и они тоже довольно серьезные

Во всяком случае, стоит о них знать и принимать во внимание.

  • Рассчитать купольные дома самостоятельно сложно. Расчет идет не в двух, а в трех плоскостях, а это совсем непросто.
  • Технология появилась не так давно, точного описания и инструкций нет.
  • Заказывать такой проект и строительство желательно у организаций, которые уже имеют опыт строительства сферических построек, а их не так много.

  • Остается больше отходов строительных материалов, так как продаются они, в основном, прямоугольными блоками/листами. Это снижает экономическую целесообразность, которая возникает из-за меньшей площади стен.
  • В геодезических куполах двери и окна необычной формы. Их делают под заказ, а это стоит дороже. Хорошая новость в том, что все больше фирм может взяться за такой заказ, а это приводит к снижению цены.
  • Ограниченный выбор материалов для наружной отделки.  Для кровли идеально подходят только два варианта — мягкая черепица или деревянная дранка. Остальные материалы из-за своей формы или жесткости неудобны. Для наружной отделки стен можно использовать тот же материал, но добавляется еще штукатурка и покраска. Есть проекты, в которых стены и «кровля» сделаны из одного материала. Так что деление условное.

  • Из-за наличия скругленных стен ограничен и выбор отделочных материалов для стен в помещениях. Так крупноформатную керамическую плитку в ванной и кухне использовать не получится, а вот мозаика подойдет идеально, но она значительно дороже. При отделке вагонкой, площадь стены разбивают на участки небольшой ширины, которые разграничиваются вертикальными планками. Примерно также надо поступить при оклейке стен обоями, но смотрится это не так колоритно, как с вагонкой. Для отделки жилых и «сухих» технических помещений без проблем подходит декоративная штукатурка и покраска стен.

Есть еще необычная планировка, но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе/заказе мебели и выборе отделочных материалов.

Проекты купольного дома из каркасного строения

Технологии сооружения купольных домов постоянно совершенствуются

Специфическая форма купольного дома требует особых технологий и составляющих. Его преимущества – устойчивость к ветровым нагрузкам, прекрасная звукоизоляция, большой объем – настолько привлекательны, что над методами сооружения неустанно работали почти 100 лет.

Каркасный метод сооружения позволил возводить огромные здания сферической формы: выставочные торговые центры, музейные комплексы для крупных объектов, стадионы, научные объекты. Используя те же технологии, можно выстроить и собственный загородный дом в виде шара.

Различают несколько проектов такого типа:

  • Геодезический – основой служит каркас из треугольных элементов, собранных по сотовому принципу. Такая система отличается высокой несущей способностью. Чем выше здание, тем больше треугольных и многоугольных элементов используется и тем выше прочность конструкции. Между собой балки и стержни соединяются коннекторами – это единственный допустимый метод крепежа.
  • Стратодезический – купол имеет осевую симметрию, собирается из дугообразных вертикальных элементов. Горизонтальные перемычки опоясывают купол. Сегменты такого каркаса имеют трапециевидную форму. Размеры элементов уменьшаются по направлению к центру купола. Крепеж выполняется за счет врезки балок друг в друга, так что таким образом сооружают даже деревянные сферы. Главная особенность по сравнению с геодезической моделью: здесь деформация скручивания компенсирует обшивка, а не каркас.
  • Монолитный – капитальное строение, возводимое из бетона или железобетона. Оно тяжелое, хотя и прочное. Для сооружения монолитного купола применяют 2 технологии: торкретирование и заливка в несъемную опалубку. В первом случае «опалубкой» служит надуваемый тканевый пневматический каркас, по форме которого выгибают и крепят арматурные сетки, а затем заливают бетоном. Второй метод от обычного монолитного отличается лишь формой опалубки из пенополистирола.

Изготовление коннекторов для геокуполов своими руками

Трудности в сооружении каркаса геодезического купола. — как же все-таки построить каркас? — Мне известны два основных способа возведения каркаса геодезического купола: коннекторный и бесконнекторный.

Коннекторный — это способ соединения ребер купола (обычно — деревянный брус или металлическая труба) между собой с помощью специальных коннекторов, которые и обеспечивают требуемые углы соединения в трехмерном пространстве. Вариантов коннекторов — великое множество: от самого распространенного в виде отрезка металлической трубы с приваренными к ней лепестками, в которых зажимается брус, до универсальных коннекторов, которые применяет известная фирма Natural Spaces Dome.

Универсальный коннектор Natural Spaces Dome, и сам процесс сборки купола:

В каркасе купола с коннекторным соединением ребер, коннекторы являются ключевыми элементами, которые должны обеспечить необходимые точность соединения и надежность всей конструкции. К тому же, в конструкции купола применяются различные виды коннекторов — пятилучевые, шестилучевые. с различными углами между ними. Однако, сложность изготовления коннекторов мне представляется изрядно преувеличенной, ведь нагрузки в вершинах купола распределяются вдоль ребер — фактически отсутствует крутящий момент, поэтому надо только обеспечить достаточную продольную надежность (вектор силы приложен вдоль ребер и к центру купола), и здесь классический «фуллеровский» коннектор — отрезок трубы с приваренными к ней лепестками — замечательно решает задачу.

Классический сварной коннектор, и фото сборки купола с помощью такого коннектора:

Из собственного опыта: изготовить классический коннектор — несложно, надо только подготовить оснастку (кондуктор) для сварки элементов коннектора под необходимыми углами. Толкового сварщика нетрудно найти, а при желании можно сварить коннекторы и самостоятельно — сварочный аппарат продается в любом строительном супермаркете, и стоит около $100. Однако, больше всего почему-то «околокупольных рассуждений» и споров в форумах идет вокруг коннекторов. Те, кто торгует импортными коннекторами, с пеной у рта настаивают на их уникальности, и начисто отметают возможность изготовления коннекторов самостоятельно — дескать, эта штука сложнее и дороже космического корабля. Псевдоуникальностью объясняется и высокая стоимость коннекторов фабричного производства — понятно, что на этом строится бизнес некоторых наших куполостроителей. Да что там коннекторы! — Бешеные деньги просят за нарезанный брус. дескать, это — лиственница из страны дураков. Брус, из которого изготавливаются ребра, стоит, конечно, раза в 2 дороже, нежели обычный строительный брус, но только потому, что для изготовления купола нужно отобрать хороший, качественный брус, и если нам надо 2 куба бруса, то покупать приходится 4-5 кубов заготовок. Но все же готовые ребра не будут цениться на вес золота — это абсурд. а для изготовления каркаса купола вполне сгодится обычная сосна, да и обшивать купол «только березовой фанерой» — незачем: подойдет и OSB. Но вернемся к коннекторам, стоимость которых, как мне кажется, не может быть выше $36 за штуку. — Не тратьте время попусту, изобретая велосипед. Стоимость классического коннектора с лепестками — вполне приемлема, для его изготовления не требуется сложное дорогое оборудование и высокая квалификация мастеров. Классический коннектор — такой, который применяют многие компании, наиболее известная из которых Timberline Geodesic Dome — вещь надежная, и он замечательно себя зарекомендовал. Все другие типы коннекторных соединений, если и выигрывают в цене, то дают на выходе менее прочное соединение. К примеру, соединение с помощью отрезка трубы и металлических лент, разрушается при статической нагрузке, уже в 20 раз меньшей той, которую выдерживает классический коннектор. — Мы это проходили несколько лет назад, изучив десятки патентов, изобретая свои решения, и испытывая их на стенде.

Другие типы коннекторов (некоторые из них):
