Виды флюгарок для дымохода + изготовление и установка своими руками

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Дымник флюгер

Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.

Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.

Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.

Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.

Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.

Принцип действия

Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.

Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.

Принцип работы

Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.

Существующие виды

Кроме материала изготовления, дымники могут обладать разной конструкцией. В большинстве случаев они представляют собой небольшую крышу, которая находится на четырех крепежных элементах и фиксируется непосредственно над дымоходной трубой. Некоторые современные модели выглядят очень привлекательно, что делает их неплохим украшением для дымохода. К тому же у них бывают существенные технологичные плюсы.

Если говорить о непривычных разновидностях флюгерков, то к ним следует отнести:

1. Многоскатные модели. Такие изделия способны накапливать снег зимой, сохраняя эффект проветривания.
2. С флюгером. Могут иметь самый различный внешний вид и идеально вписываться в общую концепцию стиля.
3. С установленным искроуловителем на трубе. Этот тип не характеризуется особой декоративностью, но может похвастаться удобством эксплуатации и простотой монтажа.

Опытные мастера советуют не устанавливать стальные дымники над твердотопливными печами. Дело в том, что продолжительное воздействие высоких температур может изменить их цвет и привести к осаждению копоти.

Для чего нужен флюгер

Флюгер нужен для определения направления ветра, если это действительно нужно, например на метеостанциях это необходимо. А так, в основном используется в качестве украшения и некоторой игрушки — всегда интересно понаблюдать, куда дует ветер. Можно проследить по небу и направлению ветра, куда движутся тучи и обойдут-ли они ваш дом стороной.

В сегодняшнее время флюгер является больше украшением жилища, так же ему присваивают некоторые «мистические» свойства, считается, что он оберегает дом. Так же является своеобразным символом дома.

Флюгер так же можно использовать для отпугивания птиц и грызунов (от вибраций в землю), если сделать так, что он будет издавать какие-то звуки при вращении или передавать вибрации в землю по столбу от крутящегося пропеллера.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Виды покрытия флюгарок

Для дополнительной защиты флюгарок от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут наноситься специальные покрытия:

1. Порошковая краска. Имеет высокий уровень адгезии к стали, упрочняет поверхность, стойка к деформациям и изгибам без нарушения герметичности слоя, не содержит токсичных компонент, доступна в широкой цветовой гамме. Легко наносится, быстро застывает, делает поверхность металла электроизоляционным.
2. Пурал. Не выцветает под действием ультрафиолета, не царапается и не разрушается при температурных расширениях металла за счёт пластичности и высокой прочности. Легко переносит контакт с химически активными веществами, содержащимися в осадках, доступен не только в виде монотонных расцветок, а и текстурных рисунков. Срок эксплуатации более 30 лет.
3. Полиэстер. Обладает высокой износостойкостью, прочностью и уникальным блеском. Не выцветает, не отслаивается, не подвержен воздействию температур и осадков. Срок службы составляет от 5 лет.
4. Пластизол. Имеет высокую коррозионную стойкость, отличные декоративные свойства, прочность и пластичность. В отличие от других покрытий, пластизол способен самовосстанавливаться, то есть микротрещины могут затягиваться и, таким образом, слой становится снова герметичным. Срок эксплуатации до20 лет.

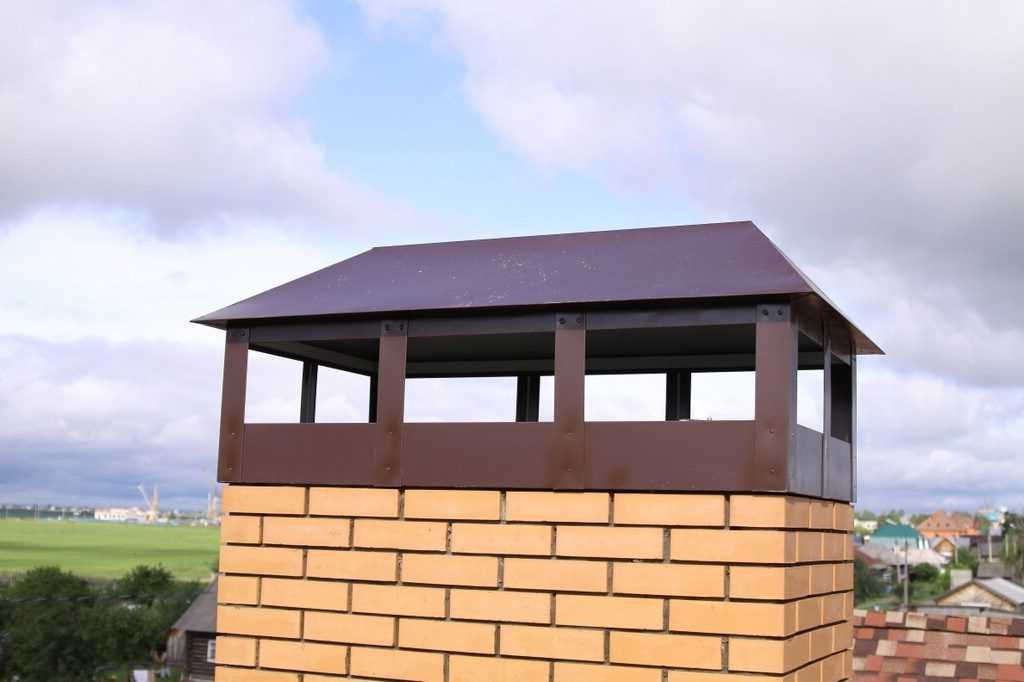

Флюгарка на трубу прямоугольного сечения

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Виды и материал для изготовления

Для обеспечения соответствующего качества устройству, для его изготовления используют следующие материалы:

Медь. Этот метал дает возможность флюгеру служить не один год, оставаясь в неизменном состоянии. При установке медного устройства на крышу, используют крепежные материалы из этого же металла, ведь с другими медь может вступать в химическую реакцию. Если применять для крепления иные элементы, кроме медных, то достаточно за короткий срок вид флюгарки будет испорчен.

Оцинкованное железо и сталь

Материал, используемый для изготовления, позволяет покрывать устройства краской, что важно для дизайна дома. Кроме того, они обладают высоким уровнем прочности и надежны не менее медных.

Многообразие видов и форм

Исходя из формы, которой обладает флюгарка, выделяют:

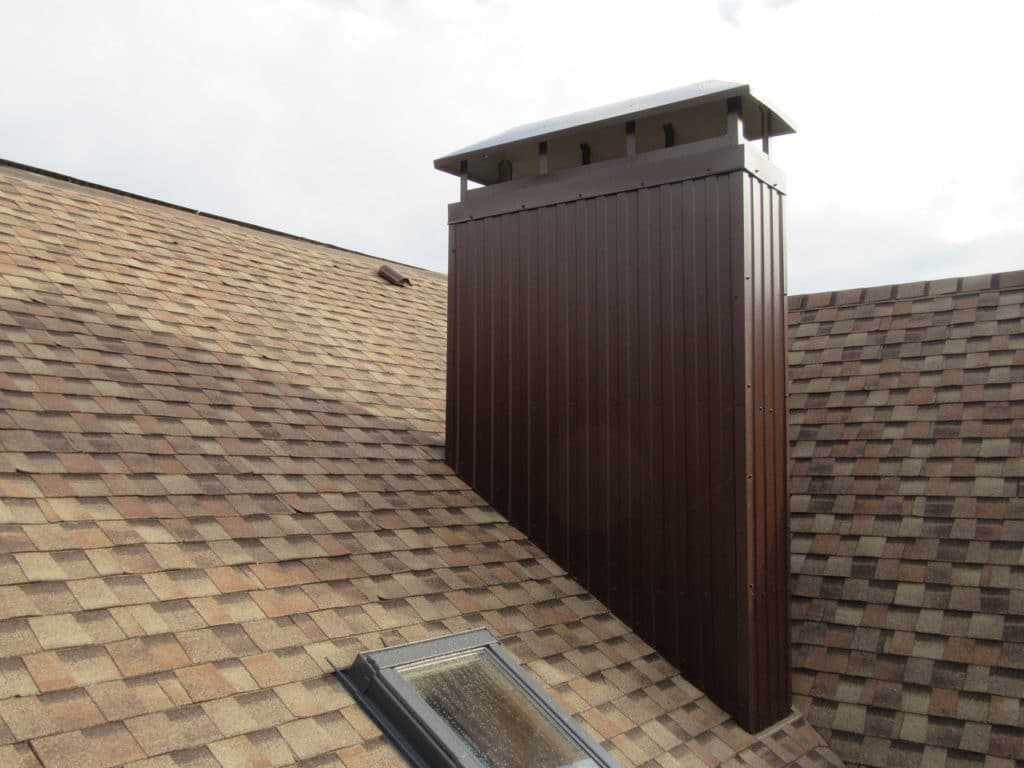

1. Стандартную. Представляет собой мини-домик, который возвышается над трубой дымохода. Имеют различные дизайнерские решения.
2. С закругленными крышками. Такой вид флюгарки больше характерен для Европы, но и в России пользуется популярностью. Учитывая их конструкцию, которая обладает повышенными свойствами аэродинамики, конденсат от осадков не скапливается под крышкой.
3. С многоскатной крышкой. Представляют мини-крышу с двумя скатами по каждой из сторон. Такая форма обеспечивает флюгарке лучшую защиту от осадков в виде снега. Дополнительно на такую флюгарку ставят флюгеры, которые могут иметь форму различных объектов или животных.
4. С открывающейся крышкой. Несмотря на то, что флюгарка предназначена для вывода воздушных масс, такая ее конструкция в состоянии увеличить и силу тяги.

ВАЖНО!

Одной из самых удобных конструкций флюгарки на трубе дымохода является колпак, имеющий открывающуюся крышку. Удобство эксплуатации обуславливается легкостью чистки дымоходной трубы, ведь снимать флюгарку при этом нет необходимости.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.

4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.

3. Стягиваем место соединения вырезанной лентой.

4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Характеристики и свойства

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях. За счёт наличия колпака сдерживаются значительные ветровые потоки, в результате чего вокруг трубы создаётся пониженное давление.

Колпак препятствует попаданию осадков в дымоход, что создаёт оптимальные условия для полного прогорания топлива в печи. Также он позволяет увеличить срок эксплуатации трубы, так как снижает вероятность появления наледи на её внутренних стенках в зимний период или намоканию во время осадков и образованию плесени и грибка.

При установке боковых стенок в виде стальных сеток или декоративных узоров также предотвращается и попадание в дымоход различного мусора или посторонних предметов.

Флюгарка имеет следующие характеристики:

• вес конструкции 50-60 кг (для повышения устойчивости и защиты от сильных порывов ветра),
• основной материал: медь, оцинкованное железо, нержавеющая сталь, цинк-титан,
• термостойкость до 2000С,
• средний срок службы более 5 лет, в зависимости от используемого материала, его толщины и условий эксплуатации,
• минимальная высота флюгарки от дымохода до среза от 100 до 180 мм,
• высота среза от 60 до 100 мм,
• угол уклона скатов колпака 300-450,
• на флюгарки колпаки должны быть по размерам больше на 50 мм с каждой из сторон или на 100 мм больше диаметра трубы.

Флюгарка на дымоход способствует созданию хорошей тяги в трубе при любых погодных или климатических условиях

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Как выбрать флюгарку?

Руководствоваться при выборе флюгарки на дымоходную трубу лучше следующими моментами:

1. Вид топлива. От вида топлива, к которому приспособлено отопительное оборудование, зависит уровень температуры выходящего дыма, а также его состав. Кроме этого, для каждого вида топлива имеются определенные требования у газовой службы, это касается и флюгарок. Обязательным требованием является наличие сквозного канала, который сможет вплотную прикрепиться к трубе дымохода, став ее продолжением.
2. Воздействие внешних факторов. Для такого критерия также существуют некоторые требования. Осадки и солнечные лучи должны хорошо отражаться устройством. В некоторых случаях устанавливают флюгарки, оснащенные специальным отражающим экраном, за счет которого увеличивается срок эксплуатации. Такой экран способен уберечь не только флюгарку от перегрева, но и саму трубу дымохода. Если дом отапливается при помощи дров или угля, то не рекомендуется приобретать стальную окрашенную флюгарку, она через короткий промежуток времени будет загрязнена сажей.

Не стоит относиться к флюгарке как к элементу для декора внешнего вида дома. Такое на вид простое устройство способно обеспечить защиту дымоходу, что увеличит его срок службы и позволит системе отопления всегда работать исправно.

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.
