Как закрутить винтовую сваю руками. Приспособления и использование. (чертежи, фото)

Не так давно, мы выложили чертеж переходника свай серии F и серии N для гидровращателя буровой машины. Но бывают моменты, когда закрутить сваю получится только вручную, например если нет проезда техники к месту проведения работ или просто нерентабельность использования буровой спецтехники.

Для кого-то это будет новостью, но в безвыходной ситуации есть решение – возвести свайно-винтовой фундамент можно своими руками и здесь мы расскажем как это сделать! Если с закручиванием нашей продукции без фланца (серия N) все проще (имеется отверстие для установки рычага), то с серией F (с оголовком) дела чуть сложнее. Как известно, наши сваи с завода изначально идут с приваренным оголовком, что несомненно большой плюс к их надежности, так как вся поверхность, без исключения – оцинкована + сварной шов имеет высокие прочностные характеристики.

Далее будут приведены четыре наиболее популярных способа закрутить сваю своими руками:

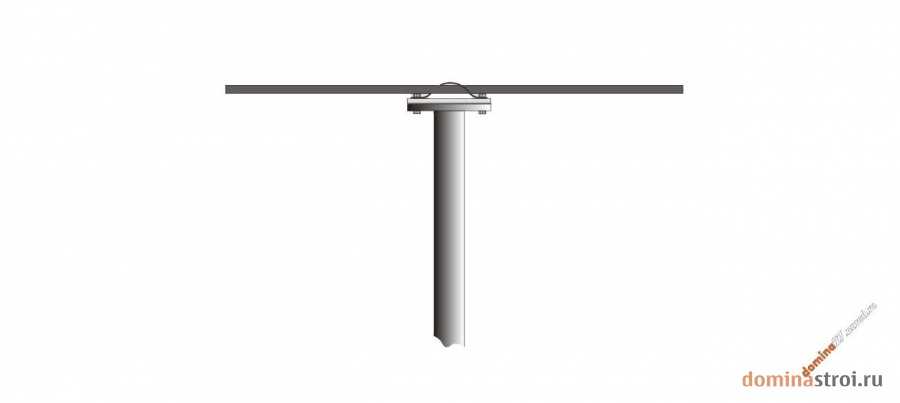

Первый это – использование переходника для оголовка сваи. Его принцип прост: переходник крепится к оголовку при помощи нескольких болтов, а в проушины вставляются рычаги (2шт) напротив друг друга и при помощи 2х человек происходит ввинчивание.

Проушины можно изготовить из стального прутка или арматуры диаметром около 12мм, крепятся они к стальному столбу 90мм, он может быть полым, при этом толщина стенки должна быть минимум 4мм (лучше больше), или усилить внутри ребрами жесткости. Вместо столба квадратного сечения можно использовать трубу диаметром 90мм.

Плюсы этого переходника – удобство, надежность, возможность закрутить сваю длиной до 3,5м в зависимости от грунта. Минусы – более сложная конструкция , соответственно и себестоимость.

• Чертеж переходника ниже:

Реализация данного переходника, но с изменениями была сделана здесь.

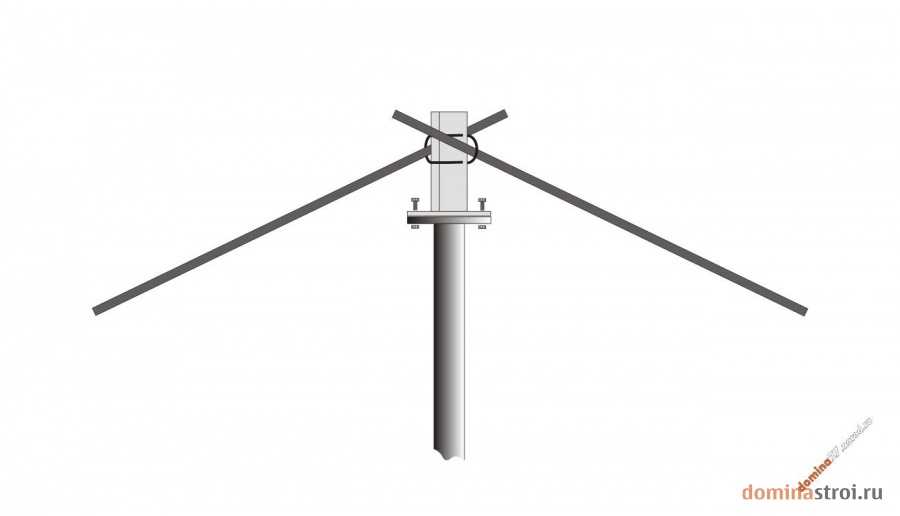

Второй способ это – использование прогнутой металлической полосы в виде дуги, которая крепится болтами к оголовку сваи. Это надежный и вместе с этим, недорогой способ. Металл полосы подбирается исходя из длины и диаметра сваи, в среднем это сталь 4-5мм.

Плюсы – быстрота изготовления, низкая себестоимость. Минусы – быстро приходит в негодность, практически невозможно закрутить винт длиной более 2х метров.

• Чертеж переходника ниже:

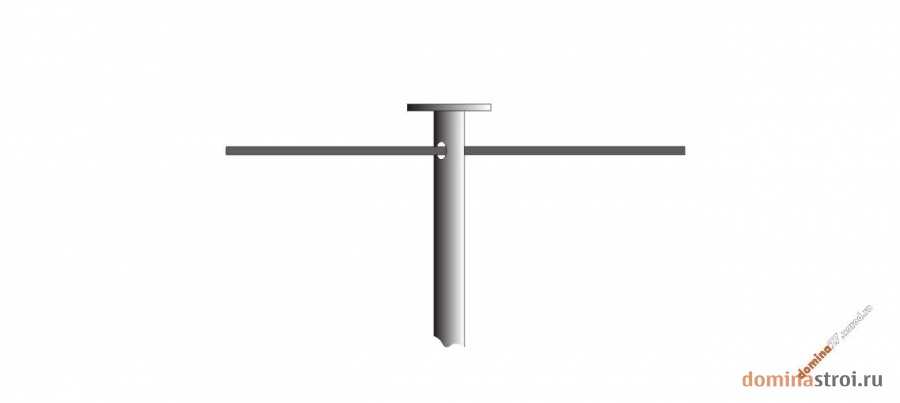

Третий это – сверление отверстия под оголовком сваи для последующего использования его под рычаг (например, хороший лом). Чертеж тут не нужен, покажем лишь схематично использование, практическое применение можно посмотреть в этом блоге.

Плюсы – самый недорогой вариант. Минусы – повреждается поверхность ствола сваи, неудобно закручивать в последней стадии, так как рычаг расположен ниже оголовка, появляется слабое место, которое необходимо обработать специальным составом.

Четвертый вариант использования заводской насадки. Данная насадка изготавливается в Китае и ее можно взять бесплатно у нас в аренду. Переходник повторяет форму оголовка винтовой сваи и скрепляется с помощью 3 болтов и гайки. Далее в проушины вставляются рычаги как и в первом варианте.

Про саму насадку можно посмотреть здесь.

Плюсы – если Вы из г. Хабаровск, можно воспользоваться ей бесплатно, так же это быстро и самое главное – нечего не надо придумывать, все уже готово к использованию. Минусы – в плотных грунтах проушины могут не выдержать, приходиться их усиливать.

Вот и все самые популярные методы. Вообще, все зависит от Вашей фантазии и главный принцип при выборе ручного ввинчивания – это сделать два рычага. Все мы знаем из физики, что чем длиннее рычаг, тем меньше усилий надо будет сделать.

Как закрутить сваи с помощью мотобура

Мотобур Проводят разметку и подготовку поверхности площадки перед погружением. Мотобур позволяет установить винтовую стойку строго вертикально, но работа проходит с участием двух человек. Диаметр шнека бура выбираю так, чтобы он был меньше поперечного сечения сваи, чтобы получить эффективный захват и избежать перекоса.

Первые элементы устанавливают в углах фундамента, при этом отмечают достижение ими стабильного слоя грунта. Стойки на углах погружают на проектную отметку, а промежуточные элементы можно заглубить меньше, если стойка дальше не идет, и добавить дополнительные опоры по линии разметки.

Особенности работы мотобуром:

скалистые и каменистые почвы сверлят на маленьких оборотах, стараясь приподнять крупные элементы;
при заклинивании виброшнека используют обратный (реверсный) ход;
рабочий принимает устойчивую позицию, чтобы рывок при стопоре не сбил его с ног;
сверло вынимают и чистят от земли каждые полчаса работы;
каменистые пласты проходят с установкой карбидных лезвий на шнеке.

Виды мотобуров и процесс монтажа

Мотобур выбирают в зависимости от категории почвы, классифицируют приспособление для закручивания винтовых свай по типу мотора и мощности.

Механические легкие агрегаты весят 11 кг, с работой справляется один человек. Установки отличаются мощностью мотора до 3,5 л/с. Ручной агрегат применяют только для сверления в почвах 1, 2 категории с небольшими показателями плотности.

Автоматическое устройство с увеличенным объемом двигателя до 7 л/с требует второго работника для управления при бурении плотных пород. Весит установка 30 кг, поэтому на легких грунтах может работать 1 оператор. Такие агрегаты также используют в щадящих условиях.

Двухблочные мотобуры содержат в комплекте мотор и буровой отдел, которые располагаются на соединительной штанге. Мощность составляет 5 – 8 л/с, а масса агрегата на уровне 80 кг. Объединяющий стержень гасит отдачу при большом сопротивлении почвы, поэтому может справиться один работник. Точное оборудование сохраняет вертикаль без отклонений.

Мотобуры на основе гидравлики имеют мощность 11 – 15 л/с, их используют для земель 2, 3 группы. Ручные установки легко перемещаются по стройплощадке, может бурить один работник, но все зависит от прочности грунта. Чаще применяют отечественные установки Айрон, которые производитель поставляет с механическим приводом и гидравликой.

Вот, что Вы получите в подарок только в нашем магазине:

Ваша общая экономия при покупке у нас составит 3000 рублей. Акция ограничена. Звоните нам прямо сейчас по телефону +7 (495)150-56-23

Система управления кнопкой включения-выключения дрели.

Рычажно-роликовая система дистанционного управления кнопкой включения-выключения, позволяет оперативно включать-отключать дрель «Ребир». Задавать параметры автоматического отключения дрели — посредством изменения расстояния до земли управляющего шнура с грузом на конце. Груз коснётся земли — ослабит шнур -выключит кнопку дрели.

Бонус 2

Уникальный угловой измеритель с пузырьковым уровнем. Уникальная угловой измеритель с платформой и закрепленным на ней высокоточным пузырьковым уровнем – для более точного и удобного вертикального позиционирования винтовой сваи. Очень удобная работа по выравниваю вертикали сваи в движении, на порядок удобнее многопузырьковых угловых уровней, а также обычных магнитных уровней.

Бонус 3

Насадка – миксер на дрель Ребир Насадка-Миксер на дрель Rebir с двигатем мощностью 2000 Вт с редуктором, поддерживающим скорости вращения (0 — 330, 0 — 500 об/мин) и предельный крутящий момент 431.2 Нм. Миксер предназначен для подготовки различных строительных смесей: лако-красочных, клеевых, штукатурных и др. Прочная конструкция позволяет прилагать максимальные усилия при выполнении тяжёлых работ, особенно при перемешивании в вязких средах, и гарантирует длительную безотказную эксплуатацию инструмента .

Установка для закручивания винтовых свай

Выпускается в трех модификациях: с максимальным крутящим моментом 7000, 8750 и 10900 Нм.

ГЗУ 11000 серийное производство — всегда в наличии, ГЗУ 9000 и 7000 под заказ.

Установка предназначена для закручивания винтовых свай различных типов с диаметром ствола 57, 76, 89, 108, 133 мм (в зависимости от категории грунтов) для эксплуатации в умеренном климате при температуре окружающего воздуха от +40 до -40 ºС.

Существенно превосходит электрические сваекруты по техническим характеристикам, функциональности и ресурсу.

В базовый комплект входят: автономная маслостанция «Геркулес» с бензиновым двигателем 15 л.с., вращатель реверсивный c гидравлическим мотором ГПРФ-5000 и с усиленным рычагом, переходниками для закручивания свай из трубы ВГП диаметром 57, 89 и 108 мм и пальцем для соединения со сваей, РВД 8 метров (рукава высокого давления) с БРС (быстроразъемным соединением).

Для уменьшения места при транспортировке маслостанция имеет быстросъемные рукоятки.

По желанию заказчика Установка может комплектоваться:

— двигателем 17 л.с.;

— шестеренчатыми насосами чешского производства (аналог НШ-10);

— переходниками под диаметр труб ВГП 57, 76 и 133 мм;

— переходниками на многовитковые конусные сваи (Криннер, шурупы, гео-шурупы);

— переходниками на сваи из трубы НКТ;

— переходниками под фланцы опор Фенсис, Цесис и т.п.;

— РВД длиной более 8 м.

Установка сертифицирована в соответствии с требованиями Технического регламента Таможенного союза «О безопасности машин и оборудования». Гарантия 1 год.

Отгрузка Транспортной компанией (на паллете с обрешеткой) по Вашему выбору или самовывоз.

Идеальный вариант для создания собственного бизнеса на монтаже винтовых свай. Подробности в Бизнес-идея: малое предприятие по установке винтовых свай.

Достоинства ГЗУ «Геркулес»:

Простота и надежность конструкции;
Простота в обслуживании и высокая ремонтопригодность;
Простота и мобильность в эксплуатации, легко перевозится даже в легковом автомобиле типа «универсал»;
Оперативность в подготовке к работе — приводится в рабочее состояние в течении нескольких минут;
Возможность использования в условиях, когда по соображениям электробезопасности запрещено применять электрическое оборудование (электроинструмент);
Легко перемещается по свайному полю на колесах;
Закручивание винтовых свай на большую, чем при ручном способе, глубину;
Возможность производить монтаж свай в любых труднодоступных местах, куда не подъехать тяжелой технике и ограничено пространство для ручного завинчивания;
Установка обладает высоким крутящим моментом (max 7000, 8 750 или 10 900 Нм) и способна закрутить сваю даже в промерзший грунт, что облегчает проведение работ летом и делает их возможными зимой;
Реверсивный гидровращатель — возможность демонтажа свай;
Установка свай небольшими бригадами из 3-4 монтажников;
Полная автономность, в частности нет необходимости подвода электропитания;
Быстрая окупаемость;
Гарантия 1 год.

Историю и причины создания «Геркулеса», а также реальные примеры демонстрации его преимуществ смотрите в «Установка для закручивания винтовых свай».

Часто встречаемые наименования: ямобур, мотобур, сваекрут, гидрокабестан, гидробур, буровой станок, гидравлический редуктор, гидравлический вращатель.

Что делать, если сваю не удаётся закрутить

Повреждение сваи

Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.

При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:

В случае попадания обычного камня дело решается обычным извлечением его из скважины любым удобным способом.
Если расчётная глубина достигнута, то сваю рекомендуется ввинтить обратно и она обеспечит достаточные прочностные и эксплуатационные характеристики.
При попадании на каменный пласт для дальнейших работ потребуется привлечение бурильной установки, которая сможет пробить его и обеспечить возможность дальнейшего заглубления. Вторым вариантом является смещение строительной площадки в сторону, где такого пласта предположительно нет. Это рекомендуется делать только тогда, когда были вкручены все сваи, кроме промежуточных.
Можно рискнуть и попытаться заглубить сваю, предполагая, что плотный слой имеет минимальную толщину. Однако повреждение лопастей будет гарантировано и не факт, что удастся её дальше заглубить, но точно придётся менять или, как, минимум рихтовать.

Рекомендуем посмотреть видео процесса монтажа сваи с помощью рычага.

Закручивание винтовых свай ямобуром

Ямобур Ямобур — установка для завинчивания свай, которую берут, если нужно закрутить множество винтовых стоек за короткий промежуток. За смену бригада делает 30 свай с помощью этого агрегата.

Работа состоит из следующих этапов:

помещение гидравлического вращателя в ствол сваи и фиксация его штифтом;
выверка и установка вертикального стержня на точке монтажа;
ввинчивание стойки в землю.

Ямобур работает без проблем в сложных и стесненных условиях. Препятствие в виде крупнообломочных пород не останавливает действие бура, как и установка опор в водоемах или на обводненных бережных склонах. Ямобур позволяет монтировать винтовые элементы в разное время года и не зависит от погоды. Надежно завинчивает сваи с допустимыми погрешностями в соответствии с нормативными документами.

Агрегат применяют на дачных и дворовых участках, благодаря небольшим габаритам.

Основные ошибки при самостоятельном монтаже свайного фундамента

Лидерное бурение (выполнение неглубокого шурфа при помощи бура для простоты установки сваи) или выкапывание ям на месте установки свай – нарушение технологии. Такие работы нарушают процесс уплотнения грунта при вкручивании, что ведет к снижению надежности фундамента.
Нередко при завинчивании своими руками свая перестает погружаться в грунт, не достигнув расчетной глубины. Это значит, что опора столкнулась с камнем или осколком скальной породы. Такую сваю следует оставить как есть (впоследствии вы подрежете ее до общего уровня) и вкрутить вместо нее рядом дополнительную опору. Вывинчивание и попытка повторной установки невозможны из-за разрыхления и снижения несущей способности грунта вокруг опоры. Аналогичным образом поступают, если свая отклонилась от вертикали в процессе установки. Чтобы избежать перерасхода опор рекомендуют постоянно контролировать положение, о чем было сказано выше.

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

ленточный;
столбчатый;
плитный;
свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома

Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

Винтовые сваи закрутить своими руками. Правила размещения свай. Электромеханические устройства с редуктором

Долговечность и надежность фундамента на винтовых сваях во многом зависит от правильного монтажа. Опоры диаметром 57 и 76 мм, вполне можно закрутить самостоятельно.

Устройство для закручивания свай

Для установки свай диаметром от 80 мм необходимо специальное оборудование для закручивания винтовых свай. Практичным и недорогим решением станет мотобур.

Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории, которые отличаются небольшой плотностью.

Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.

Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.

Закручивание свай мотобуром

Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.

На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов

Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования

Во время работы оператор должен:

использовать защитные средства (очки, каску);
следить за тем, чтобы вращающейся части бура не касалась одежда;
всегда предполагать наличие посторонних предметов в почве;
не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

Монтаж винтовых свай с помощью мотобура

Перед тем, как проводить непосредственно закручивание винтовых свай, выполняют разметку и подготовку основания

Последнее очень важно, так как растения и их корни могут намотаться на лопасти сверла и усложнить работу. Поэтому в местах бурения убирают верхний слой дерна

Свая должна устанавливаться строго вертикально, поэтому оптимально управлять мотобуром вдвоем, так удастся избежать перекоса. Диаметр шнека мотобура должен быть меньше диаметра опоры, это облегчит работу и позволит надежно закрепить сваю. Важным преимуществом работы мотобура является то, что приспособление не разрыхляет почву, оставляя грунт в месте монтажа плотным.

Закручивание винтовых свай дрелью

Приветствую вас у себя на сайте! Сегодня поговорим про закручивание винтовых свай дрелью с помощью нескольких приспособлений. Кое-что нужно будет купить, а что-то изготовить самому.

Что потребуется?

Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

Как собрать и работать?

Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.

Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.

Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.

Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.

Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.

Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.

Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.

Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.

Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо.
привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм.
разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

Примечание. Нельзя выкручивать сваю с целью подгонки ее по уровню!

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию.
монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску.
обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Подготовительные работы

Перед проведением строительных работ необходимо провести грамотную подготовку. Это позволит обеспечить непрерывную работу без простоев и минимизировать возможные проблемы. На этапе подготовительных работ необходимо решить следующие задачи:

Определить состав и несущую способность грунта.
Провести подготовку площадки под застройку.
Подготовить инструменты.

Бурение скважины для оценки грунта Для точного определения состава и несущей способности грунта необходимо проводить инженерные изыскания с привлечением специалистов. Однако если возводимый объект имеет относительно небольшой расчётный вес или не относится к ответственным сооружениям, то можно провести самостоятельные испытания.

Их суть заключается в бурении скважин при помощи ручного бура или использованной винтовой сваи с целью исследования плотности слоёв почв и проходимости на глубину до расчётного значения.

Провести ручную установку свай без подбора необходимого инструмента невозможно. При этом необязательно использовать дорогостоящие приспособления, а вполне подойдут подручные средства, если, конечно, не идёт речь о профессиональном направлении деятельности.

Строительный уровень необходим для проверки правильности монтажа

Итак, понадобятся следующие инструменты:

Строительный уровень с длиной минимум 30 см. Потребуется для контроля положения сваи при закручивании.
Лопата для выравнивания участка.
Гидроуровень, который потребуется для выставления уровня конструкции над поверхностью земли.
Рулетка для проведения замеров.
Арматура или деревянные колышки для разметки площадки.
Молоток для забивания колышков.
Садовый ручной бур.
Верёвка или шпагат.
Болгарка для подрезания свай.
Маркер для разметки линии отреза.
Лом для использования в качестве рычага при закручивании.

Разметка поля под фундамент является ответственным этапом подготовки, так как она определяет положение несущих конструкций и, соответственно, отвечает за равномерное распределение нагрузки на основание. Поэтому необходимо соблюдать высочайшую точность и не допускать отклонений от положения более 1 мм.

Разметку следует начинать с вбивания колышков по периметру здания. Затем на них натягивают верёвку по периметру и по диагоналям с целью проверки правильной геометрии. Если всё выполнено правильно, то на следующем этапе разметки вбивают колышки, отстоящие от основных на расстояние 0,5-1 м так, чтобы они были продолжением натянутых по периметру нитей. После этого колышки, расположенные в месте установки угловых свай, необходимо снять.

На следующем этапе следует пробурить небольшие скважины в размеченных местах на глубину 30-50 см в строго вертикальном положении. Диаметр должен быть меньше или равен диаметру труб. Такие лунки будут играть роль направляющих. Для бурения вспомогательных скважин необходимо воспользоваться рулеткой и разместить их чётко вдоль натянутой верёвки.

Предлагаем ознакомиться Как сделать козырек для крыльца своими руками Монтаж сваи

Винтовые сваи начинают устанавливать от одного из углов здания, в соответствии со сделанными лунками. Вставляем её прямо в лунку, а через верхнее отверстие продеваем лом. Начинаем завинчивание и тщательно следим за вертикальным положением. Если её ведёт в сторону, то её выровнять можно следующими способами:

Наклонить верхнюю часть в сторону, противоположную смещению, и сделать столько оборотов, чтобы конструкция оставалась в нужном положении после снятия нагрузки. Затем продолжить дальнейшее её заглубление в правильном направлении.
Применить специальное оборудование, которое изначально позволяет проводить ввинчивание только в вертикальном положении за счёт жёсткой фиксации.

Вручную закручивать винтовые сваи нужно с равномерным воздействием на рычаги с двух сторон, чтобы предотвратить их смещение от вертикального положения.

На начальном этапе важно установить только угловые сваи. Затем на них необходимо натянуть по периметру шпагат для определения ровного расположения вдоль стен или несущих конструкций, а также для уровня расположения над землёй

Шпагат рекомендуется натягивать на уровне примерно 50-60 см ниже свай, чтобы была возможность выполнять дальнейший монтаж и обеспечивалось пространство для свободного перемещения.
