Установка водостоков для частного дома: виды систем, материалы, монтаж и крепление

Отливы для цоколя: виды и материалы

Отливы могут быть выполнены из любого материала: оцинкованной и нержавеющей стали, алюминия или меди, а также различных пластиков. Стальные отливы также выпускаются с усиленным покрытием: слой гальванического цинка и полимерный краситель надежно защищают их не только от повреждений, но и от ржавчины.

Стальные отливы для цоколя

Отливы имеют крепежный отгиб, предназначенный для крепления к стене, полку, устанавливаемую под углом для лучшего стока воды, а также фронтальный отгиб, направляющий стекающую воду вниз. Размеры полки могут быть любыми: от 50 до 400 мм. Цветовая гамма отливов, представленных на рынке, весьма широка и сочетается с большинством отделочных материалов для фасада и фундамента.

Как крепить отливы для цоколя

  1. Крепление отливов производят после облицовки цоколя перед началом облицовки стен. До начала крепления необходимо проверить верхнюю линию цоколя или фундамента на горизонтальность с помощью уровня. При больших перекосах целесообразно выровнять их цементно-песчаным раствором, кроме того, для лучшего прилегания отливов необходимо сделать откосы.
  2. Для этого на одном из углов выбранной стены с помощью дюбеля и самореза закрепляют шнурок, выравнивают его по уровню и закрепляют на другом углу стены. Готовят цементный раствор из 1 части цемента и 3 частей песка, добавляя воду. Раствор не должен стекать с мастерка. С помощью мастерка по шнурку выполняют откосы под углом не менее 15 градусов. Выдерживают раствор в течение нескольких суток для схватывания цемента и испарения лишней влаги.
  3. Отливы крепят либо непосредственно к стене, либо к направляющим, к которым впоследствии будет закрепляться облицовка фасада – в этом случае до начала крепления отливов необходимо выполнить подготовительные работы и установить направляющие. Установка направляющих перед установкой отливов
  4. Для наилучшего отвода воды отливы должны выступать за край цоколя не менее чем на 50 мм – при выборе необходимо это учесть. При выборе оттенка нужно ориентироваться на цветовую гамму, в которой оформлено все строение. Обычно выбирают отливы в тон облицовке цоколя или стен, но в некоторых случаях контрастные или металлические элементы придают дому особый шарм. Образец установки отлива для цоколя
  5. Отливы крепят к направляющим на саморезы, а к стене – на дюбель-гвозди. Нахлест одной планки на другую должен быть не менее 30 мм, при этом рекомендуется промазать место нахлеста морозостойким герметиком. Также можно загерметизировать стыки отлива и стены. Установка отливов
  6. Внешние и внутренние углы вырезают из отрезка отливной планки, как показано на рисунке, и крепят обычным образом, при этом обязательно промазывают все стыки силиконовым герметиком.
  7. Широкие отливы дополнительно крепят к цоколю с помощью кронштейнов, в противном случае они будут «гулять» от ветра.

Правильно установленные отливы для цоколя отлично защищают его от проникновения влаги и продляют срок службы фундамента. Кроме того, отливы предотвращают и размывание краски и декоративной штукатурки, поэтому для окрашенного цоколя отливы просто необходимы.

К крепежным элементам водостока можно отнести:

  • Держатели или кронштейны для водостоков. Используются для фиксации желобов. Могут быть металлическими или пластиковыми. Также могут быть представлены в различных формах (прямые, изогнутые), что позволяет облегчать монтаж водостоков в проблемных местах.
  • Хомуты и держатели водосточных труб. Также могут быть выполнены из различных материалов. Покупатель обычно может выбрать подобные элементы, основываясь на количестве элементов непосредственного крепления. Чаще всего можно приобрести держатели на один или два дюбеля.

Количество таких изделий следует просчитывать очень тщательно. В вопросе, связанном с крепежом водосточной системы, рекомендуется руководствоваться принципом «лучше больше, чем меньше». Особенно, если дело касается закрепления желобов, в которых часто могут скапливаться осадки (снег, лед), способные своим весом вырвать или испортить водосток.

Установка водосточной системы Металл Профиль

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»:
  • Длинные — крепятся к обрешетке,
  • короткие – к лобовой доске.

Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую уклона желоба для длинных крюковУклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к каждом крюке надо отметить место загиба. По этой разметке загнуть уклона желоба для коротких крюковПоставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Этап 2. Установка водосточного желоба

На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не приемной воронкиВыпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для универсальных заглушекЗаглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба!Крепление соединителей желобовУложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на из подкровельного пространстваПосле монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной переливаНа тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива.

Этап 3. Установка водосточных труб

Во время установки водосточных труб особое внимание надо обращать на соблюдение соединительной трубыСоединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома).Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см

Инструмент для установки

Для монтажа водостока понадобятся:
  • молоток,
  • отвертка,
  • рулетка или складной метр (не менее 3 метров),
  • маркировочный шнур,
  • ножовка по металлу,
  • крюкогиб.

Крюкогиб необходим, если используются длинные крюки – держатели желоба. Если их загибать с помощью других подручных средств, получится долго, неряшливо и неровно – после установки водостока система будет выглядеть неаккуратно.

Конструкция и разновидности водостока

Конструкция водосточной системы состоит из следующих элементов :

  • крепежные кронштейны;
  • желоба;
  • водосточные трубы;
  • воронки;
  • дополнительные аксессуары.

Крепежный кронштейн (крюк) – это элемент конструкции водосточной системы, который необходим для крепления к стенам и крыше здания водосточных труб и желобов. Их форма является определяющей для конструкции кронштейнов, которые предназначены для монтажа этих изделий

Во время выполнения монтажных работ особое внимание уделяют месту установки кронштейнов, потому как уклон желоба водостока будет зависеть от их пространственного расположения. Для предотвращения преждевременной коррозии крюки изготавливают в оцинкованном исполнении

Желоба могут различаться между собой по форме, поэтому в каждом индивидуальном случае определяются расчетом. Главное правило при выборе их формы — это чем больше сечение желоба, тем большее количество воды он сможет принять. Современная система водоотвода предполагает наличие этих деталей по всему периметра здания. С этой целью они комплектуются специальными угловыми частями, благодаря которым желоба огибают углы зданий. Для предотвращения стока воды используется заглушка в глухом углу желоба, а для их соединения между собой используют специальные соединительные аксессуары. В нормативной документации указано, что уклон водосточного желоба СНИП нормирует исходя из требований 1 мм уклона на 1 метр погонный желоба.

Водосточные трубы рекомендуют устанавливать на солнечной стороне зданий, в зависимости от формы они могут быть круглые или квадратные. У водосточных труб квадратного сечения пропускная способность значительно выше, поэтому их предпочтительней устанавливать для крыш с большой площадью. Следует учесть, что форма водосточной трубы должна соответствовать форме желоба, иначе не получится их нормально стыковать между собой. Для осуществления поворотов и изгибов дополнительно применяются специальные аксессуары в виде изогнутых колен в боковую или фронтальную плоскость.

Обязательно почитайте: Выбор и организация монтажа водосточной системы

Воронка водосточной системы предназначена для сбора воды из желобов, поэтому её диаметр определяется количеством собираемой с крыши воды. Для больших объемов жидкости используют воронки с большим приемником и сечением отходящей трубы.

Водосточные системы могут отличаться между собой по материалу изготовления комплектующих частей. На данный момент существует два основных типа

  • пластиковые;
  • железные оцинкованные.

При выборе определенного типа системы водостока следует учесть факт, что монтаж пластиковой системы намного проще, пластиковые детали не боятся царапин. Тогда как оцинкованные детали при внешних повреждениях очень быстро распространяют коррозию. Оцинкованные детали водосточной системы дополнительно покрывают защитным полимерным слоем, он значительно продляет срок эксплуатации. Но, в случае повреждения защитного полимерного покрытия, происходит очень быстрый процесс окисления и покрытия места дефекта коррозией. Пластиковые водосточные системы дешевле своих металлических аналогов, нормативный уклон желоба водостока ими выполнить намного проще, но у них имеется существенный недостаток. При температуре ниже нуля пластик становится очень ломким и хрупким, в результате чего он ломается даже под давлением снежной массы.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчет водосточной системы

Чтобы точно знать, какое количество труб, желобов и прочих комплектующих понадобится приобрести, следует произвести расчеты водостока, используя для этого планы кровли и фасада. Для подсчета необходимы следующие параметры:

общая высота дома – то есть расстояние от карниза до земли, этот параметр необходим для вычета длины трубы, при этом от общей высоты необходимо вычесть 30 см, именно на таком расстояние от земли должно располагаться сливное колено водоотвода;
длина карнизов отдельно на каждом скате;
площадь каждого ската, особенно это важно, если скаты имеют не одинаковые размеры, так как в этом случае может понадобиться использовать желоба и трубы с большим сечением на одной стороне дома и с меньшими параметрами на другой стороне, для вычисления площади необходимо длину ската умножить на его ширину, если крыша сложной конфигурации, то стоит отдельно посчитать площадь каждой геометрической фигуры на скате.

Это все параметры, которые необходимо вычислить. Каждый из них должен быть указан на плане, чтобы расчеты водосточной системы можно было сделать быстро и максимально точно

Важно помнить, что только при правильном подборе размера и количества желобов, труб, воронок, держателей и прочих элементов, система будет функционировать максимально эффективно

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

  1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
  2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
  3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
  4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Состав системы водоотвода

Помимо желоба дождевая канализация включает в себя следующие элементы:

  1. водосточная труба обеспечивает вертикальную транспортировку атмосферных остатков, полученных от желоба либо воронки. Главная функция элемента — эффективное удаление водных накоплений с навеса дома. Как правило, представлена в виде сборной конструкции, но в зависимости от проекта могут применяться и упрощенные варианты;
  2. соединитель труб, как правило, входит в состав водосточной трубы или может быть вспомогательной деталью подводящего канала. Его основное предназначение выражено в самом названии. В большей степени элемент применяют для соединения главных труб или составной трубы с отводом (как и уголки). Также используют в тех случаях, когда необходимо подкорректировать длину водосточной трубы;
  3. кронштейн служит для акведука опорой и креплением непосредственно к поверхности дома. Они бывают двух типов. Первый из них называется коротким и его основная задача заключается в поддержке необходимым параметров для правильного водоотвода. Второй вид, являющийся длинным держателем, представлен как силовая конструкция с функцией формирования и регулирования уклона системы водостока;
  4. заглушка желоба обеспечивает водную изоляцию края канала, который не предусматривает подсоединение трубы и соответствующих элементов системы в данном углу здания;
  5. хомут выполняет функцию фиксации водоотводного стояка для соблюдения заданного направления движения жидкости. Визуально выглядит как кольцо, которое благодаря штырю крепится к стенке;
  6. водосборные воронки собирают и направляют накопленные осадки в составную трубу;
  7. водосточный слив выступает в качестве «переправы» между стоком жидкости и местом (емкостью) для ее отвода.

Устройство водосточной системы

Также при монтаже дождевой канализации могут использоваться дополнительные составляющие, такие как тройники (разводят трубы), обводы (обходят «выступающие» участки здания) и специальные защитные стенки, предотвращающие попаданию в стояк различного мусора, листьев и прочих посторонних объектов.

Как крепить современные водостоки из пластика?

Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.

Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:

  • Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
  • Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
  • Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
  • Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.

На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии. Итак, шаг за шагом:. Итак, шаг за шагом:

Итак, шаг за шагом:

Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая. Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка

Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку. Шаг 3

Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии

Расстояние между крючками у вас должно быть от 50 см до 65 см. Шаг 4

Теперь берем желоба и монтируем их Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить

Шаг 5 Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.

Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:

Продолжаем установка водостока:

Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров. Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см. Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу. Шаг 4. Теперь берем в руки воронку

Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб. Шаг 5

Монтируем воронку и желоба. Шаг 6

Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены. Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.

Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

  • ножницы по металлу;
  • шуруповерт;
  • ножовка по металлу или дереву;
  • перфоратор (чтобы крепить к стене хомуты);
  • уровень;
  • ручная или электродрель;
  • отвертка;
  • рулетка, карандаш;
  • резиновый молоток;
  • строительные леса;
  • маркер, шнур (для отметок);
  • стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

  1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
  2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
  3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
  4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
  5. Внутрь воронки вставляем желоба до полного защелкивания.
  6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
  7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
  8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
  9. Ставим заглушку на желоб до щелчка.
  10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
  11. Закрываем сверху желоба защитной решеткой.
  12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
  13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
  14. Трубы между собой соединяем муфтой с прокладкой.
  15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
  16. На расстоянии от грунта в 20 см к трубе крепим слив.
  17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

  1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
  2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
  3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
  4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
  5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
  6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Монтаж водосточного желоба своими руками

В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.

Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.

В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна

Для этого необходимо определиться с диаметром кронштейна.

Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.

На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.

Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.

После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)

Кроме того в этом вопросе обращайте внимание на угол склона

Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.

Шаг установки кронштейнов

При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.

В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.

Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

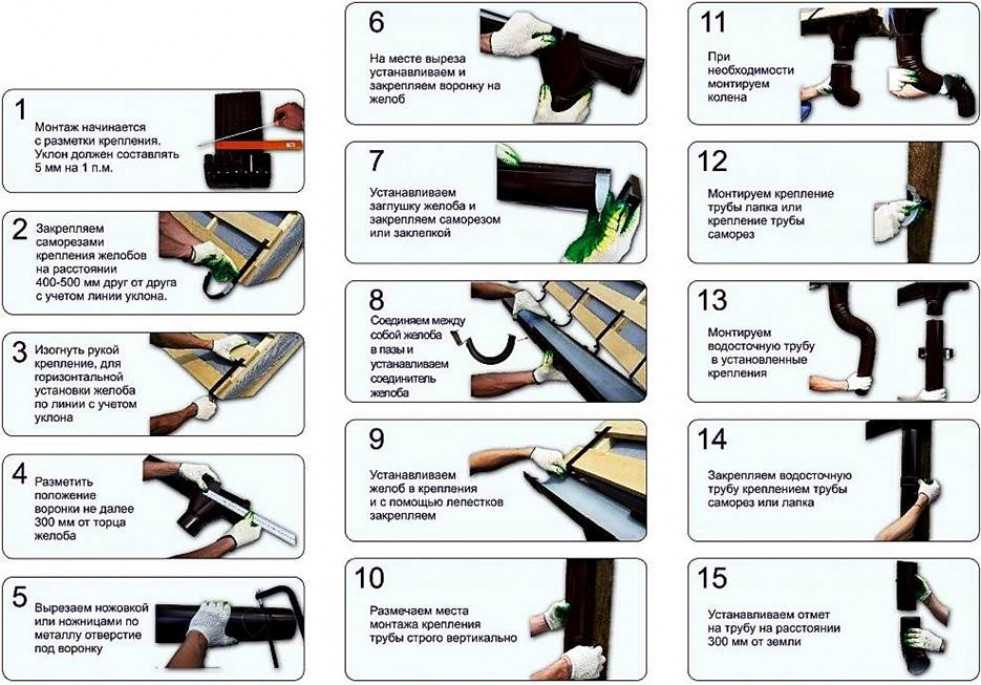

Технология монтажа

Главное условие эффективной работы стока воды со скатов – качественный, аккуратный монтаж в соответствии с требованиями технологии. Установку водостока начинают после сборки стропильного каркаса и монтажа обрешетки. Чтобы защитить древесину стропил от проникновения влаги, их укрывают дополнительным слоем гидроизоляции. Чтобы установить водостоки пластиковые, действуют следующим образом:

  • На лобовую доску наносят разметку расположения водосточного желоба. Его размещают с уклоном 3-5 градусов в сторону водоприемной воронки. Воронки размещают около угла крыши. Чтобы выдержать необходимый уклон, натягивают шнурку.

    Шнур для разметки уклона желоба

  • Кронштейны располагают таким образом, чтобы скат наполовину загораживал желоб. Этакое расположение защищает его от схода снега, но не препятствует эффективном сбору воды.

    Правила размещения кронштейнов

  • Монтаж начинают от точки крепления водоприемной воронки. Это этого места в обе стороны отмеряют по 15 сантиметров и с помощью шуруповерта закрепляют там два кронштейна для желоба.

    Схема размещения кронштейнов для фиксации воронки

  • Фиксируют кровельными саморезами остальные кронштейны с шагом 50-60 см, начиная от противоположного воронке края желоба. Устанавливают деталь желоба с воронкой на подготовленные кронштейны.
  • Далее начинают монтаж желоба. Его подрезают до нужной длины, вставляют в кронштейны, соединяя отдельные сегменты внахлест с помощью силиконового герметика или специальных резиновых соединителей.

    Последовательность установки водостока

  • Следующий этап – монтаж вертикальной трубы слива. Ее присоединяют к воронке, надставляя до необходимой длины отрезками труб, соединенными муфтами. На стене кронштейны, поддерживающие слив, размещают каждый 100 см.
  • На трубу надевают изогнутый наконечник или носик. Согласно строительным нормам расстояние между ним и поверхностью земли не должно превышать 30 см.

Обратите внимание! Производители рекомендуют устанавливать водостоки из пластика +5 градусов и больше. Это необходимо, чтобы пластиковые элементы проняли свои нормальные размеры

Чтобы водосток не повредился при повышении или понижении температуры используют компенсационные детали и завинчивают саморезы не до конца, оставляя зазор.

Как смонтировать желоб под правильным углом

Установить водосточную систему своими руками для домашнего мастера вполне реально. Пересказывать всю технологию я не вижу смысла, для этого есть видео в этой статье. Но раз уж речь идет об уклоне, то подробнее остановимся на способах его обустройства.

Если вы имеете дело с металлическими крюками-подвесами, которые крепятся на стропила или обрешетку кровли, то для установки их нужно сгибать под определенным углом. А чтобы обеспечить скат, каждый кронштейн нужно сгибать в определенной точке. Секрет здесь кроется в правильной разметке.

К примеру, у вас пролет 10 м и на этих 10 метрах стоит 20 подвесов. Чтобы их разметить нужно, сложить крюки вместе и провести 2 линии, одну горизонтальную, а вторую под наклоном в 30–50 мм. Дальше просто берете инструмент и сгибаете крюки в точках пересечения косой линии.

Схема разметки металлических крюков для водостока.

Если же требуется обеспечить уклон при монтаже кронштейнов на лобовую доску, то вам нужно установить 2 крайних подвеса с необходимой разницей по высоте. После чего натягиваете между ними шнур и по нему крепите остальные подвесы. Еще проще загнать 2 самореза в лобовую доску и по натянутому между ними шнуру крепить подвесы.

Схема установки подвесов по шнуру.
