Укладка фасадной плитки с расшивкой швов своими руками

Монтаж вентилируемого фасада

Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:

  1. Подготовка поверхности стены;
  2. Установка крепежей каркаса;
  3. Монтаж теплоизоляционного слоя и гидроизоляции;
  4. Сборка несущего каркаса;
  5. Монтаж облицовочной плитки.

Подготовка стены

Прежде всего, следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных бугров и впадин. Незначительные перепады от вертикали можно нивелировать при помощи свободного хода крепёжных элементов, предусмотренного конструкцией. Большие изъяны нужно будет исправлять при помощи штукатурных работ.

Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.

Первый способ разметки можно увидеть на следующем видео:

Второй способ разметки предусматривает импользование лазерных уровней, имеющих и вертикальную, и горизонтальную настройку. Работа начинается с самого низа стены: при помощи уровня намечается стартовая линия, идущая вдоль земли. Таким же образом, с шагом равным высоте выбранной керамогранитной плитки, горизонтальными линиями размечается вся стена.

Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.

Установка кронштейнов

Монтировать кронштейны следует при помощи перфоратора и анкерных болтов

Особое внимание при следует уделять вылету кронштейна – он зависит от толщины слоя утеплителя (см. ниже). Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см

Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см.

Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.

Различные варианты крепежных кронштейнов производства “Кроспан”

Оформляем колористический паспорт

В соответствии с законодательством г. Москвы оформление колористического паспорта является обязательным требованием при облицовке здания вентфасадом.

Также без колорпаспорта не удасться открыть ордер ОАТИ на организацию строительных площадок..

Основным нормативом, регламентирующим требования, порядок и сроки оформления колористического паспорта является Постановление Правительства Москвы №114-ПП от 28.03.2012 «О колористических решениях фасадов зданий, строений, сооружений в городе Москве», а также Постановление Правительства Москвы №1019-ПП от 08.08.2019 «О внесении изменений в ПП №114-ПП от 28.03.2012».

От вас нам потребуется электронные копии следующих документов:

  1. Доверенность, выданная на имя Исполнителя и ее сотрудников от собственника здания;
  2. Свидетельство о государственной регистрации права собственности на здание и (или) выписку из ЕГРН о правообладателе здания;
  3. Поэтажные планы (не должны содержать контуров фасадных линий, отраженных красным цветом) и экспликации БТИ , выписка из технического паспорта, отражающие состояние здания на момент оказания услуг и сроком давности не более 1 года;

Мы разрабатываем проект колористического решения фасадов здания в составе:

  • Пояснительная записка;
  • Ортогональные чертежи фасадов объекта;
  • Графическое обоснование проекта колористического решения;
  • Раздел об обеспечении сохранности объекта культурного наследия (при необходимости);
  • Заключение экспертной организации (при необходимости).

Разработка проекта колористического решения – 15 рабочих дней.

Получение в Москомархитектуре паспорта колористического решения здания – 17 рабочих дней.

По результатам оказания услуги Вы получаете электронную копию утвержденного паспорта колористического решения (оригинал документа Москомархитектура Заявителю не выдает).

Необходимые инструменты

В облицовке поверхностей керамической плиткой нет ничего сложного, если знать последовательность работ и перечень необходимых для их выполнения инструментов. Укладка керамогранитной плитки имеет свои отличия от аналогичных работ с кафелем. Это обусловлено различиями в технических характеристиках изделий данных видов и требованиям к основаниям, на которые их наклеивают. Но инструменты, используемые для облицовки поверхностей, нужны одни и те же.

Первое, о чем следует позаботиться, это крестики. Они необходимы для создания одинаково ровных швов.

При укладке керамической плитки важно правильно выбрать расстояние между ними. Крестики могут иметь толщину от 1 до 10 мм

Существуют правила подбора ширины швов в зависимости от используемого облицовочного материала:

  1. При отделке стен рекомендуемое расстояние между плитками — 1,5-3 мм. Чем крупнее размер керамогранита, тем шире должен быть шов.
  2. При укладке напольной плитки необходимо большее расстояние — 3-6 мм. Это связано не только с требованиями к эстетике напольного покрытия, но и с условиями его эксплуатации. На полы оказывается более высокая весовая нагрузка, чем на стены, поэтому амортизационные швы должны быть более широкими.

От правильного выбора толщины крестиков во многом зависит качество напольного покрытия. Нельзя не учитывать и толщину керамогранита. Она варьируется в пределах 3-30 мм. Для укладки плитки на пол в квартире или доме чаще всего используют материал толщиной от 4 до 8 мм. Более прочные изделия требуются для облицовки стен и пола в местах с высокой проходимостью и фасадов зданий.

Кроме крестиков, потребуются клинья, которые иначе называют системой выравнивания плитки (СВП).

Это пластиковые изделия, которые подкладывают под керамогранит с целью выравнивания поверхности по горизонтали и вертикали. Для выполнения укладки понадобятся:

  • миксер для приготовления кладочной смеси;
  • дрель;
  • плиткорез, который можно заменить болгаркой с диском по камню или алмазным;
  • шпатели с зубчатым и ровным краями лезвия;
  • киянка;
  • кусачки;
  • емкость для замешивания раствора;
  • рулетка;
  • нивелир;
  • пузырьковый уровень длиной не менее 1 м;
  • затирочная терка;
  • резиновый шпатель;
  • поролоновая губка.

Правила укладки керамогранита на теплый пол

Укладка керамогранита на теплый пол стандартная, но в то же время обладает рядом особенностей.

Удостоверьтесь в том, что система подогрева исправная. При водном подогреве трубы следует покрыть цементной стяжкой, а при электрическом стяжка необязательно – материал допустимо уложить на резиновую подложку.

Слой клея влияет на нагрев поверхности. Если слой толстый, то нагрев уменьшается. То же самое справедливо для толщины керамогранита.

При распределении клея по поверхности не допускайте повреждения элеменотв нагрева. До того, как клей и затирка полностью не высохнут, включать подогрев нельзя. После того как монтажные работы завершены, постепенно повышайте температуру – при резком ее увеличении возможны трещины, появляющиеся под покрытием.

Для обеспечения хорошей теплопроводности пола оставьте в швах расстояние от 2 мм.

Как правильно монтировать вентилируемый фасад из керамогранитных плит

Во многих современных странах популярен вентилируемый фасад из керамогранита — системный комплекс механической облицовки, состоящая из многих компонентов. Её разработали, чтобы соединить эстетичность и высокие показатели теплосбережения наружного фасада вместе.

По сути, это облицовка, закреплённая поперечинами и стойками с оцинкованного проката или сплава алюминия. Между поверхностью здания и облицовкой находится воздушный слой. Часто его заполняют утеплителем — термоизоляционным материалом. Достоинство такой системы в том, что утеплитель не соприкасается с внешней средой, из-за чего всё здание имеет высокие показатели энергосбережения. В данной статье мы рассмотрим технологию её установки.

Технология монтажа фасадной плитки на крепеж

Способ предполагает, что фрагменты крепятся к основанию в виде обрешетки — деревянной или металлической. Первая более предпочтительна. Все действия идут в несколько шагов:

  1. Выполняется тщательная разметка с помощью уровня, выставляются направляющие.
  2. Создается решетка с шириной шага, не превышающей габариты плитки.
  3. Укладывается слой уплотнителя, так чтобы в нем было мостков холода. Сверху размещается пароизоляционная мембрана. Между плиткой и слоем теплоизоляции остается небольшой промежуток для проветривания и стекания конденсата.
  4. Монтаж облицовочной плитки начинается с нижнего угла здания и постепенно идет наверх. Крепеж выполняется с использованием тех метизов, что идут в комплекте к этому виду отделки.

Список инструментов для укладки керамогранита

Укладка керамогранитной плитки несколько отличается от работы с кафельными плитами. Отличия вызваны расхождением в характеристиках. Однако технологический процесс фактически ничем не отличается, кроме того список инструментов, необходимых для работы полностью идентичен.

В первую очередь необходимы строительные крестики. Их можно приобрести фактически в любом специализированном, строительном магазине. Они нужны для того, чтобы швы между плитами были ровными, фактически служат ориентиром для укладки плит.

Обратите внимание, чем больше размер плитки, тем больше должен быть шов. Оптимальным расстоянием будет от 1.5 до 3 мм

При укладке напольной плитки нужно сделать расстояние от 3 мм.

Такое требование обусловлено не только эстетикой, но и условиями эксплуатации. На напольное покрытие оказывается достаточно большое давление, швы между плитами выполняют функцию амортизаторов.

Также понадобится:

  • Миксер для укладки смеси бетона
  • Плиткорез
  • Дрель
  • Кусачки
  • Шпатели
  • Рулетка

Это базовый набор инструментов, необходимый для качественной укладки плитки.

На какую поверхность можно положить керамогранит

Керамогранит можно укладывать на предварительно подготовленные бетонные, деревянные и гипсокартонные поверхности. Они должны быть выровнены, обеспылены и обработаны грунтовкой. Облицовка поверхностей возможна и в деревянном доме. Но в этом случае работы осложнены тем, что дерево имеет тенденцию к рассыханию и изгибанию

Важно убедиться в том, что древесина соответствует требованиям по сухости. В этом случае ее не поведет

Укладка на деревянный пол ничем не отличается от работ с любыми другими поверхностями. Но учитывают гигроскопичность дерева и несколько раз обрабатывают его влагостойкой грунтовкой. Для большей уверенности покрывают гидроизоляционными обмазочными мастиками на основе битума.

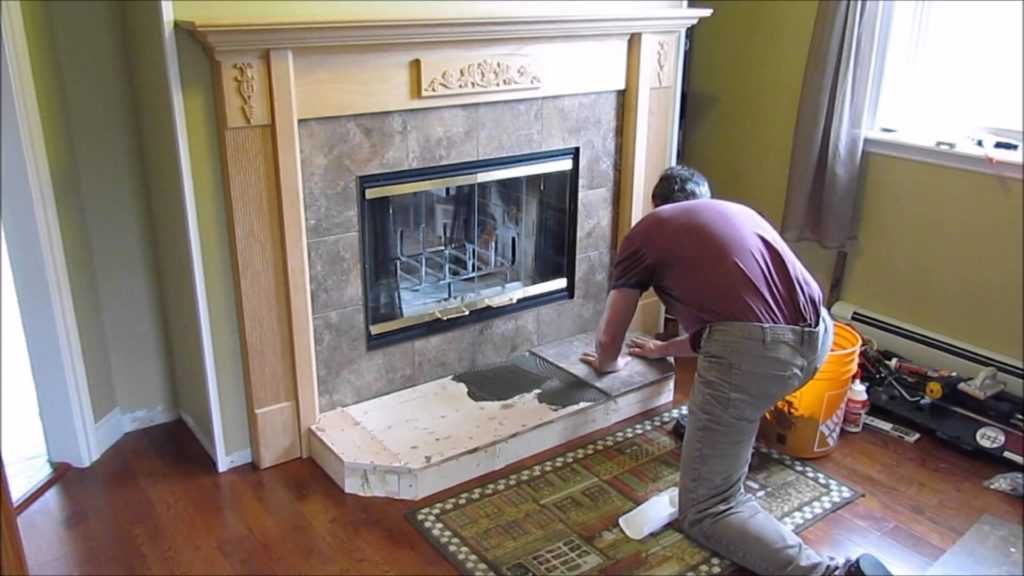

Отделка камина керамогранитом выполняется на кладочный клей, предназначенный для внутренних работ. Выбирают специальные смеси и затирку с жаропрочными свойствами. Они потребуются для облицовки и корпуса камина, и дымохода. Кирпичи предварительно обеспыливают и покрывают грунтовкой.

Облицовка цоколя требует иного подхода в выборе смесей и затирки. В этом случае понадобятся смеси для внешних работ: морозостойкие и влагостойкие. Для отделки фасадов используют керамогранит крупных размеров и большой толщины. Поэтому для лучшего сцепления со стенами на поверхности с предварительно заделанными трещинами крепят металлическую сетку.

При укладке плиток на теплый пол не рекомендуется использовать технологию облицовки без шва. Необходимо учитывать то, что между плитками нужно оставлять демпферные зазоры шириной 1,5-3 мм. Перед началом работ убеждаются в том, что все оборудование исправно действует.

Виды керамического гранита

Керамический гранит по степени твердости уступает только алмазу. Он отличается износостойкостью и высокой прочностью. Для изготовления этого материала смешивают кварцевый песок, несколько сортов глины, полевой шпат, красители и минеральные добавки.

Существует несколько видов керамического гранита:

  • полированный — имеет блестящую поверхность. Такой эффект достигается при ровном спиле;
  • матовый — отличается необработанным видом и схожестью с натуральным камнем;
  • полуполированный — характеризуется чередованием полированных участков и необработанных.

Кроме того, керамогранит различается по рисункам на плитах и по цвету. Благодаря своему многообразию этот материал считается одним из самых лучших.

Производители

Облицовка фасада керамогранитом все больше набирает популярности. Следовательно, на рынке можно встретить продукцию не одного изготовителя. Ниже рассмотрим наиболее популярных производителей керамогранита,

чей товар можно приобрести в любом специализированном магазине:

  • Atlas Concorde — итальянский бренд. Является мировым лидером по производству керамогранита. Компания стремится к непрерывной модернизации производства, поэтому ее продукция является безупречной по качеству. В изготовлении керамогранитных плит используется передовое современное оборудование, инновационные идеи и собственные разработки.
  • Italon – это российская компания, производимая продукт высшего качества. Опираясь на опыт и технологию итальянских партнеров, компания реализует высокотехнологичное производство надежного и качественного керамогранита. Продукция характеризуется высшим эстетичным качеством, привлекательностью и лучшими эксплуатационными свойствами. Оптимальный вариант для эксклюзивной отделки наружных стен.
  • New Pearl – китайская фабрика, которая входит в крупнейший концерн по выпуску керамической плитки. Ежегодно компания выпускает до 45 млн. м2 плитки. Продукция этого производителя поставляется на европейский рынок уже достаточно длительное время. Благодаря инновационным разработкам и строгому контролю качества, товар данного производителя является одним из самых надежных.
  • Fiorano — китайская продукция, которая пользуется большой популярностью на отечественном рынке. Производственные мощности, профессионализм персонала и использование высококачественного сырья позволяет этой компании выпускать достойный по качеству продукт. Керамогранит этого производителя широко используются для отделки экстерьера и внутренних помещений.
  • «Уральский гранит» — российская торговая марка. Компания выпускает керамогранит, обладающий повышенной устойчивостью к низким температурам. Кроме базовых показателей качества, в процессе изготовления материала эксперты предприятия учитываю другие параметры: кривизна лицевой стороны, линейность граней, устойчивость к загрязнению. Продукция является достаточно конкурентоспособной.
  • ESTIMA – отечественный бренд. Эта компания одной из первых запустила производство керамогранитных изделий в промышленных масштабах. Использование передовых технологий и современного оборудования дает возможность выпускать продукцию высшего класса. В ассортименте производителя более двадцати типов керамогранитной плитки. Ее можно использовать самостоятельно или в комбинации с другими элементами.
  • KERAMA MARAZZI — наиболее популярный и авторитетный итальянский бренд, который специализируется на выпуске керамических плит. Плиты этого производителя выглядят дорого, солидно и презентабельно, внешне имитируя настоящий камень.
  • GRASARO – отечественное производство керамогранита. Компания использует зарубежное сырье, но изготовление осуществляется на российском оборудовании. По качественным показателям ничуть не уступает иностранным аналогам.

Обзор рынка плитки

  • Керамогранит Estima – является лидером по своему ассортименту и развитию дилеров, быстро реагирует на изменения рынка и помогает решать иногда усложнённые задачи с нанесением визуализации на керамогранит (рисунок) и.т.д. Поддержка и средние цены на свои фактурные линейки, решают задачи в архитектуре целых континентов (СНГ, Россия, продажа в Европу) плитки Эстима.
  • Керама марацци как плитка отличается толщиной 10,5-12,5 мм., для фасада и размерами включая тонкостенные вариации для панелей широких форматов и стандартных, ценовой диапазон от 400 р./м2
  • Уральский керамогранит и новый тип плитки: завод в Калужской области “Керамика Будущего” и их марки ТМ “Cf-system” разбавил рынок более доступными вариантами отделки фасада и по сравнению с двумя преведущими фабриками выходит в гонку самых доступных по соотношению цена и качество. Цена керамогранита от 300 р./м2
  • Керамин – завод из Белоруссии относительно сдал свои позиции и не выводит на Российский Рынок достаточно своего ассортимента, скорее всего из-за популярности на территории СНГ и Республики Беларусь спроса на их продукцию. Скорее всего в скором времени прошлые объемы продаж Керамина заберёт молодой завод “Грани-Таганая”. Средние цены от 290 до 1000 р./м2.

Как правильно выбрать керамогранит

Имеют значение такие параметры:

  • длина;
  • ширина;
  • толщина;
  • структура поверхности;
  • цвет.

Также есть понятие калибра, которое обозначает, насколько конкретная плита из керамогранита может отличаться от заданных размеров. Показатель достигает 0,5 мм. Его обязательно нужно учитывать при расчёте материала.

Подбирая высоту и ширину фасадной плитки, учитывают такие особенности:

  • чем больше габариты, тем сложнее монтаж;
  • при слишком маленьких размерах от фасада возникает впечатление «листа в клеточку»;
  • желательно подбирать так, чтобы не приходилось подрезать;
  • если облицовывать здание керамогранитом разного формата, сложно рассчитать и смонтировать направляющие.

Самым удобным и распространённым вариантом получается 60х60 см. Облицовочную плитку выбирают с минимальной толщиной, чтобы нагрузка на несущие конструкции была ниже.

По типу поверхности керамогранит делится на:

  • матовую (необработанную) — это самый дешёвый вариант;
  • полированную (глянцевую) — не собирает пыль, используется на зданиях класса люкс;
  • полуполированную (обрабатывается более крупной фракцией и не так долго) — дешевле предыдущего варианта, не так сильно выражен блеск;
  • сатинированную (перед обжигом обрабатывается минеральной солью, получается необычная текстура, возможны узоры разных цветов);
  • структурированную — имитирует натуральный камень или даже дерево.

Оттенков керамогранита выпускается множество — от белого до чёрного. Более яркие цвета (такие, как синий или красный) дороже. Тон и текстура выбираются в зависимости от стиля, бюджета и личных предпочтений. Интересно смотрится сочетание двух контрастных или дополняющих цветов.

Как укладывать керамогранит на пол: все шаги

Монтаж керамогранита на пол состоит из 5 шагов:

  1. Сначала в центре помещения наносится клей, который следует распределить по поверхности, применяя зубчатый шпатель. Если плитка толстая, то и клея должно быть больше – но максимум до 5 мм.
  2. Следующий шаг – укладка керамогранита и постукивание по изделиям резиновым молотком. Между ними необходимо проставлять отделяющие крестики.
  3. Тот клей, который выходит через стыки, устраняется с помощью губки, мягкой ткани. В течение часа после укладки плитки будет происходить ее усадка, поэтому она может стать ниже.
  4. При укладке плитки рядом со стенами необходимо обрезать керамогранит.
  5. После того как работы закончены, в течение 24 часов клей будет засыхать. После этого нужно приготовить затирку и обработать швы. Для заполнения пазов и устранения лишней смеси следует воспользоваться резиновым шпателем. После засыхания затирки устраните ее излишки губкой или увлажненной тканью.

Уход за фасадом

  • Керамогранит прост в уходе В соответствии с особенностями керамогранита этот материал хорошо подвергается очистке и при этом не маркий. Проще всего ухаживать за материалом с матовой поверхностью, поэтому этот именно такую отделку выбирают для облицовки фасада, который будет подвергаться воздействию загрязняющих веществ.
  • Если у плитки имеется структурированная поверхность, например, имитация натурального камня или древесины, то она отличается устойчивостью к пятнам, но очистку такой поверхности придется проводить чаще, чем для матовых поверхностей.\
  • Полированная и полуполированная поверхность нуждается в обработке водоотталкивающим раствором, что позволяет полностью закрыть имеющиеся поры.
  • Чистящие средства с высокой концентрацией кислот использовать не рекомендуется – кислоты не способны навредить искусственному граниту, но они разрушающе воздействуют на фугу. Поэтому поврежденные швы начнут активно разрушаться в ближайший холодный сезон.
  • Чистящие средства и приспособления с абразивами также стоит исключить, поскольку они поцарапают глянцевую поверхность. Вместо металлических щёток рекомендуется использовать мягкую щетину или же чистую тряпку.
  • Хрупкий керамогранит не отличается высокой ударной устойчивостью, поэтому уборку производить рекомендуется аккуратно.

Фасады из керамогранита

Чтобы понять технологический процесс сборки необходимо сначала изучить структуру керамогранитного фасада, а уже после этого приступать к выбору наиболее подходящего утеплителя и конечно же к самому процессу монтажа.

Конечно, нельзя сказать, что конструкция вентилируемого фасада состоит только из керамогранита. В нее входят и другие материалы, но благодаря тому, что они располагаются между стеной и лицевым слоем им не грозит возможность попасть под воздействие влаги. У такой организации защиты стен зданий есть масса других достоинств, среди которых нужно выделить:

Фасады из керамогранита являются всесезонными, поэтому устанавливать их можно даже зимой;

  • Панели не нуждаются в текущем ремонте;
  • Они устойчивы к агрессивному воздействию окружающей среды;
  • Эксплуатация обходится очень дешево, так как не требует дополнительных затрат.

Можно сказать, что старания инженеров и строителей, которые на протяжении многих лет искали эффективны способы защиты стен зданий от влаги увенчались успехом, как только были изобретены данный способ монтажа крепления.

Структура и основные элементы

Структура вентилируемого фасада представляет собой довольно сложную структуру, монтаж которой должен происходить в строгом соответствии всем правилам и технологическим нормам. Именно оттого насколько качественно установится фасад, будет зависеть и срок использования самого здания, так как надёжный и правильно установленный фасад сможет на долгие годы защитить поверхность от износа и повреждений.

Структура фасада состоит из таких основных элементов, как:

  • Изоляционный слой.
  • Утеплители.
  • Каркас.
  • Усылающие элементы конструкции.
  • Облицовочный материал, в нашем случае это плиты керамогранита.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит – 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

  • оцинкованные;
  • алюминиевые;
  • нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла – каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

  • верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
  • между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
  • в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности – от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Подготовительные работы: выравнивание пола

Поверхность, на которую предстоит укладывать керамическую плитку, зачастую бывает неровной.

Поэтому, перед тем как положить плитку, нужно подготовить для нее поверхность. Для выравнивания бетонного основания применяют специальные самовыравнивающиеся смеси.

Однако перед их использованием необходимо удалить с поверхности пыль и замазать имеющиеся трещины. Рекомендуется также предварительно отшлифовать основание до идеально ровного состояния, после чего обработать поверхность гидроизоляционным материалом.

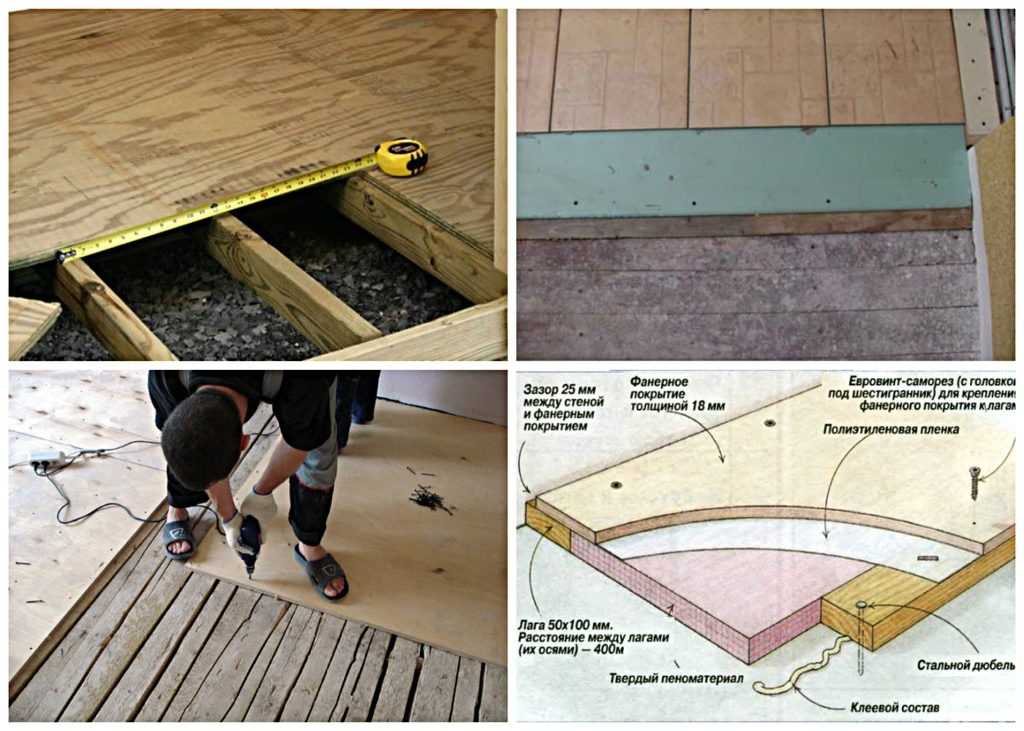

В случаях, когда основой для плитки служит деревянный пол, то его выравнивание осуществляют методом циклевания, при этом шпаклюя все щели. Второй вариант – закрепить на поверхности листы влагостойкой фанеры при помощи длинных саморезов. Толщина листов должна составлять не менее 12 мм.

Существуют и такие методы выравнивания деревянного основания:

  • готовые регулируемые полы, которые продаются в комплекте с винтовыми опорами, изготовленными из пластика. Данные наборы позволяют установить лаги или закрепить фанерные листы буквально за несколько часов;
  • настил дополнительного слоя фанерных листов на уже имеющуюся фанерную подложку;
  • самостоятельное устройство точечных опор на дощатом основании, на которое впоследствии укладывают листовые материалы.

Фактически любая поверхность обладает определенной впитывающей способностью. Тонкий слой клеящей смеси, на которую кладется плитка, не сможет защитить основу от попадания влаги. Для снижения водопоглащения применяют грунтовку. Ее равномерно наносят на черновую поверхность в несколько слоев до полного впитывания. Если даже после неоднократного нанесения грунт продолжает сразу впитываться, то процесс обязательно нужно повторить

Особенно, большое внимание нужно уделить полу на кухне и в ванной комнате

Устройство вентилируемого фасада из керамогранита

Конструктивно он представляет собой каркас, закрепленный на стенах, с крепежными элементами в ячейках, заполняемых панелями керамогранита. Вентилируемым его называют потому, что между внутренней поверхностью панелей и наружной поверхностью основания стены всегда остается небольшой зазор, или воздушная «прослойка», предназначенная как раз для того, чтобы воздух «гулял» в зазоре и предотвращал появление конденсата.

Зазор между плитами керамогранита 4-5мм

К основным элементам, необходимым для устройства вентфасада, относят:

    • Каркас: состоит из металлического профиля П- и Г-образной формы;
    • Крепежные элементы — кронштейны и изделия (чаще всего используют оцинкованные саморезы);
  • Прослойка из утеплителя;
  • Облицовочный материал (в нашем случае это плитка из керамогранита).

Особенностью устройства вентфасада является отсутствие необходимости в укладке пароизоляционного слоя — воздушный «канал», который образует каркас фасада, позволяет удалять влагу с поверхности стены, предотвращая образование плесени на конструкциях.

Монтаж утеплителя и гидроизоляции

После того установки крепежей можно приступать к монтажу пароизоляции и утеплителя. В качестве парозащитной мембраны используют изоспан или другие аналогичные материалы – они позволяют выводить излишнюю влагу из стен, в то же время, не пропуская её снаружи.

Поверх пароизоляции укладывается слой утеплителя. Толщина теплоизоляции зависит от показателей теплопроводности материала и от минимальных показателей зимних температур для данного региона. Вычисление необходимой толщины теплозащитного слоя производится по следующей формуле:

R=δ/k, где

  • R – необходимое сопротивление для данного региона;
  • δ – толщина слоя утеплителя;
  • k – коэффициент теплопроводности утеплителя.

Показатели теплового сопротивления для различных регионов страны даны в положениях СНиП №230199 о строительной климатологии, и приведены ниже.

Наиболее часто для утепления фасада применяются:

  • Минвата;
  • Пенополистирол;
  • Пенополиуретан.

Минеральная вата поставляется на рынок в виде рулонов или плит, которые различаются плотностью и показателями теплопроводности. К стене она крепится посредством специальных пластиковых дюбелей-грибков с широкой шляпкой.

При намокании минвата уплотняется и теряет свои теплоизоляционные качества, которые не восстанавливаются даже после её высыхания, поэтому следует тщательно производить наружную гидроизоляцию утеплителя.

Пенополистирольные (пенопластовые) листы также имеют высокие показатели теплозащиты и могут монтироваться как на дюбеля, так и на клеевые растворы. На несущее основание они укладываются в 2-3 слоя таким образом, чтобы стыки верхних и нижних слоёв не совпадали. Швы, для защиты от проникновения сквозняков, заделываются герметиками.

Полиуретановая пена наносится на стену при помощи специальных аппаратов-пенообразователей, в которых смешиваются химические компоненты. Преимущество такого способа состоит в возможности получения монолитного бесшовного слоя теплоизоляции. Однако, по сравнению с минватой и пенопластом, пенополиуретан достаточно дорог: цена 1 кв.м. утепления может достигать 500 – 800 руб.

Согласно нормативам СНиП, минимальная толщина теплоизоляционного слоя для различных материалов должна составлять (без учёта толщины несущих стен):

  • Минвата при плотности 50 кг/м3 – для московского региона – 20 см, Краснодара – 15 см, для Якутска – 35 см;
  • Пенополистирол при плотности 100 кг/м – для Подмосковья – не менее 15 см, для Урала, Дальнего Востока и Южной Сибири – около 20 см, для Северной Сибири – до 25 см;
  • Полиуретан при плотности 50 кг/м3. – для Подмосковья – около 8 см, для Урала и Южной Сибири – 10-12 см, для северных регионов – 15-18 см.

Смета на вентилируемый фасад из керамогранита

Для того, чтобы получить расчет фасада из керамогранита, следует составить смету, в которой необходимо отразить следующие параметры:

  • трудозатраты (человеко-часы) — необходимое количество времени, затрачиваемое на отделочные работы;
  • ресурсы (материалы):
    • Объем утеплителя. Это расчетное значение, определяемое проектом в каждом конкретном случае. Величина значения зависит от климатических условий региона, в котором производится стройка.
    • Количество (тоннаж) профилей для каркаса.
    • Крепеж. Количество крепежа тоже должно быть заложено в смете по текущим расценкам. Основной материал — металл или пластик, рассчитывается по проекту.
    • Керамогранит. Для облицовки фасада необходимо просчитать площадь покрытия плиткой, чтобы получить расчетную величину материала. Но, как правило, сам материал рассчитывают не в м2, а поштучно.
  • расходный инструмент, необходимый для работы: сварочный аппарат, ножовки, шуруповерты, электроды для сварки и проч.

Используя все вышеперечисленные параметры, можно самостоятельно прикинуть примерную сметную стоимость вентилируемого фасада из керамогранита и облицовочных работ.

Правильно смонтированный вентилируемый фасад из керамогранита — достаточно прочное и надежное сооружение, благодаря которому защита стен вашего дома будет максимально крепкой на протяжении долгих лет.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
