Пошаговая инструкция по строительству свайного фундамента своими руками

Сваи из дерева

Деревянный фундамент применяют для легких домов, у которых вес на 1 м2 площади ниже нормативного. Его возводят для строений с таким же сроком службы. Обычно это временные и хозяйственные постройки, небольшие магазины, автомойки, кафе. Для подобных сооружений не требуются дорогие согласования, предъявляемые к капитальным сооружениям.

Виды свай из дерева классифицируются по типу пиломатериалов, применяемых для их изготовления. Они делаются из сосны, ели, кедра, лиственницы, дуба и т. д. Бревна берут прямоствольные и очищают от коры. Сваи изготавливают длиной от 4,5 до 16 м и диаметром от 20 см. Если заглубление значительное, деревянные сваи наращиваются максимум до 4 элементов. Снизу торец стачивают на конус, длина которого равна 1,5-2 диаметрам ствола. При слишком плотном грунте или с твердыми включениями снизу надевают башмак из металла. Верхний торец защищают металлическим кольцом (бугелем) для защиты от деформаций при вбивании.

Перед погружением сваи пропитывают составами от гниения: специальными обмазками, обжигом. Затем их дополнительно покрывают креозотовым маслом или осмолкой и обертывают антисептическими бандажами.

Под столбы фундамента обычно бурят скважины в 1,5 раза большего диаметра. Снизу для опоры применяют камни или бетонную смесь. После установки столбы закапывают и плотно утрамбовывают. При правильной обработке деревянные сваи служат до 20 лет.

Классификация свай и свайных фундаментов

При строительстве зданий и сооружений применяются два вида свайных фундаментов: безростверковые и с ростверками. К безростверковым относятся конструкции со сваями-колоннами, состоящие из одиночных свай, насадок и колонн. В конструкциях безростверковых свайных фундаментов используются сваи-колонны или иные любые виды свай с применением оголовков, насадок, монолитных стаканов и опорных балок (рис.Ф.14.4). К конструкциям с ростверками относятся фундаменты под колонны, включающие более двух свай (свайный куст) и фундаменты под несущие стены в виде ленточных ростверков с однорядным, двухрядным и более расположением свай. В конструкции фундаментов типа «свайный куст» используются все конструкции свай. При выборе типа свай определяющим является требуемая величина ее несущей способности и вид нагрузки, действующей на фундамент. При большой требуемой величине несущей способности применяются сваи-оболочки, а также буровые опоры с уширением или без него. Если на фундамент действуют наклонная или горизонтальная нагрузки, то применяют сваи больших сечений или диаметров. При значительных выдергивающих нагрузках применяются буронабивные сваи с уширением или винтовые сваи. Забивные железобетонные сваи размером поперечного сечения до 0,8 м включительно и сваи-оболочки диаметром 1 м и более подразделяются: а) по форме поперечного сечения — на сваи квадратные, прямоугольные, таврового и двутаврового сечений, квадратные с круглой полостью, полые круглого сечения (рис.Ф.14.7.А,а); б) по форме продольного сечения — на призматические, цилиндрические и с наклонными боковыми гранями (пирамидальные, трапецеидальные, ромбовидные, с уширенной пятой (рис.Ф.14.7.А,б); в) по способу армирования — на сваи и сваи оболочки с ненапрягаемой продольной арматурой с поперечным армированием и на предварительно напряженные со стержневой или проволочной продольной арматурой с поперечным армированием и без него (рис.Ф.14.7.Б,в); г) по конструктивным особенностям на цельные и составные из отдельных секций (рис.Ф.14.7.Г);

Рис.Ф.14.7.А. Формы сечения железобетонных свай: а — поперечных: 1 — квадратная; 2 — квадратная с круглой полостью; 3 — круглая пустотелая; 4 — прямоугольная; 5 — швеллерная; 6 — двутавровая; б — продольных: 7 — призматическая; 8 — цилиндрическая; 9 — пирамидальная; 10 — трапецеидальная; 11 — ромбовидная; 12 — с уширенной пятой

Все известные сваи классифицируются по трем признакам: 1) По материалу: железобетонные, бетонные, металлические, деревянные; 2) По способу заглубления в грунт: а) забивные железобетонные, деревянные и стальные, погружаемые в грунт без его выемки с помощью молотов, вибропогружателей, вибровдавливающих и вдавливающих устройств, а также железобетонные сваи-оболочки; б) сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью; в) набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного вытеснения грунта; г) буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов; д) винтовые; 3) По условиям взаимодействия с грунтом: а) сваи-стойки, передающие нагрузку на грунт нижним концом и опирающиеся на скальные или малосжимаемые прочные грунты. К малосжимаемым грунтам относятся крупнообломочные грунты с песчаным заполнителем средней плотности и плотные, а также глины твердой консистенции в водонасыщенном состоянии с модулем деформации E ³ 50 МПа (рис.Ф.14.8,а); б) висячие сваи, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом (рис.Ф.14.8,б).

Способы погружения свай

Независимо от используемых материалов, свайные опоры бывают висячими или в форме стоек. Первый вариант используется на проблемных почвах, залегающих на большую глубину. По ним нагрузочные воздействия передаются за счет нижних концов и трения, возникающего между землей и боковыми стенками. А стойки своими нижними концами опираются на прочную почвенную основу, воспринимающую нагрузку.

Свайные конструкции по способам установки взаимосвязаны и делятся на определенные типы:

• забивные – устанавливаются при помощи ударных воздействий молотом, вибраторов или агрегатов вдавливания. Используют такой вариант установки, если в непосредственной близости отсутствуют другие сооружения, способные дать усадку от сотрясений почвы;
• пустотелые сваи-оболочки – установка в грунт выполняется вибрацией, с дальнейшим замещением извлеченного грунта раствором;

• буровые – выполняется бурение скважины, устраивается каркас из стальной арматуры, заливается бетон;
• набивные – скважина готовится обжатием почвы, заполняется бетоном;
• винтовые – установка выполняется завинчиванием в землю.

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

• бурение отверстий;
• установка труб и армирование;
• бетонирование.

Классификация по типу материала

Чтобы определить, какие бывают сваи, следует более подробно рассмотреть их классификацию по типу материала. От его выбора будет зависеть долговечность, надежность, устойчивость к внешним раздражителям возводимого фундамента.

Деревянные

Изделия изготавливаются преимущественно из следующих пород древесины:

• сосна, ель;
• дуб;
• кедр;
• лиственница или пихта.

Сваи из дерева бывают цельными и сращенными по длине, во втором случае бревна соединяются с помощью металлических накладок.

Железобетонные

Данная разновидность свай имеет наиболее распространенное применение. Они могут быть как монолитными, так сборными.

Монолитные конструкции имеют разное сечение: круглое, квадратное, прямоугольное. Параметры сечения – от 20Хдо до 40Х40. Конец, погружаемый в грунт, имеет пирамидальную форму. При забивке фундамента он дополнительно защищается стальным башмаком. Монолитная конструкция почти всегда укрепляется посредством внутреннего продольного армирования. Для увеличения прочности сваи она может иметь поперечное армирование из низкоуглеродистой проволоки.

Наиболее распространенный вид железобетонных свай

Сваи сборной конструкции собираются из трубчатых железобетонных элементов. Сборка осуществляется заранее на производстве или непосредственно на месте строительства.

Забивка железобетонных свай может осуществляться при помощи копров, передвижных кранов и прочего специализированного оборудования. Широкое распространение получила менее затратная технология вибропогружения.

Металлические

Основное преимущество металлических или винтовых свай заключается в возможности точечного создания несущей способности в местах, где применение железобетонных технологий либо невозможно по причине трудного доступа, либо является слишком дорогим. На сегодняшний день в гражданском строительстве данный вид опор применяется все чаще.

Изделия изготавливаются из цельнолитых труб, с одной стороны сведенных к конусу. Около наконечника к трубе приваривается реборда из листового металла. Существуют следующие виды винтовых свай:

• сварные;
• с литыми наконечниками;
• геошурупы.

Применение металлических свай

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

• Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
• Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
• Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
• Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Длина изделия также может отличаться. Стандарт — 165 см, 180 см, 200 см и 250 см. Сваи такой длины относят к коротким, но также они могут быть длинные, которые могут быть от 2,5 м до 11,7 м.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

• цельные,
• составные (из отдельных секций)

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

Применение металлических свай

винтовых свай
Рис

1.5: Виды металлических винтовых свай

Важно: винтовые сваи позволяют вести строительство на участках с уклонным рельефом, они не требуют выравнивания площадки под возведение дома — для обустройства фундамента используются сваи разной длины, которые после погружения выравниваются по одному нулевому уровню.

Рис. 1.6: Дом с фундаментом из винтовых свай на уклонном участке

• Возведение фундаментов для легких построек из каркасных и щитовых панелей, бруса, сруба, пенобетона;
• Опоры для заборов, ограждений;
• Опоры для гидротехнических объектов — мостов, причалов, пирсов;
• Укрепление неустойчивых склонов и откосов;
• Обустройство временных фундаментов для переносных сооружений — аттракционы, торговые павильоны, рекламные щиты;
• Использование в качестве анкерных свай при укреплении котлованов.

винтовые сваи
Рис. 1.7: Усиление фундамента винтовыми сваями

Интересный материал

1. Как выбрать фундамент
2. Сколько стоит фундамент для дома

Какими бывают сваи

Классификация свай производится по нескольким параметрам:

• конструкции – цельные или составные, выполненные из отдельных секций, с острием или тупым нижним концом (открытым, закрытым), с уширениями на разных уровнях или без них;
• по размеру – короткие (жесткие) и длинные (гибкие или средней жесткости);
• форме сечения – круглые и многоугольные, трапецеидальные, пирамидальные и конические, крестообразные, тавровые и двутавровые, сплошные и пустотелые, ровные и переменного поперечного профиля;
• материалу изготовления – деревянные, бетонные или железобетонные, из металла, грунтобетонные, комбинированные;
• характеру работы – висячие и опорные (сваи-стойки);
• технологии монтажа – забивные, винтовые, набивные (частотрамбованные, буронабивные), вдавливаемые;
• способу армирования – с поперечно и продольно установленными ненапрягаемыми или предварительно напряженными стержнями, расположенными в центре, по периметру или углам.

В зависимости от грунтовых условий, конструкции и высоты дома выбирают различные типы свай. К примеру, в качестве свайного фундамента на вечномерзлых грунтах, а также в районах с сейсмичностью, превышающей 6 баллов, не допускается использовать сплошные железобетонные стволы без поперечного армирования. А круглые полые жб сваи великолепно проявляют себя в условиях сейсмичности 7 и более баллов, но использование такого фундамента при строительстве гидротехнических сооружений не допускается.

Назначение и виды свайопределяют вариант их изготовления – в заводских условиях, на площадке или непосредственно в грунте.

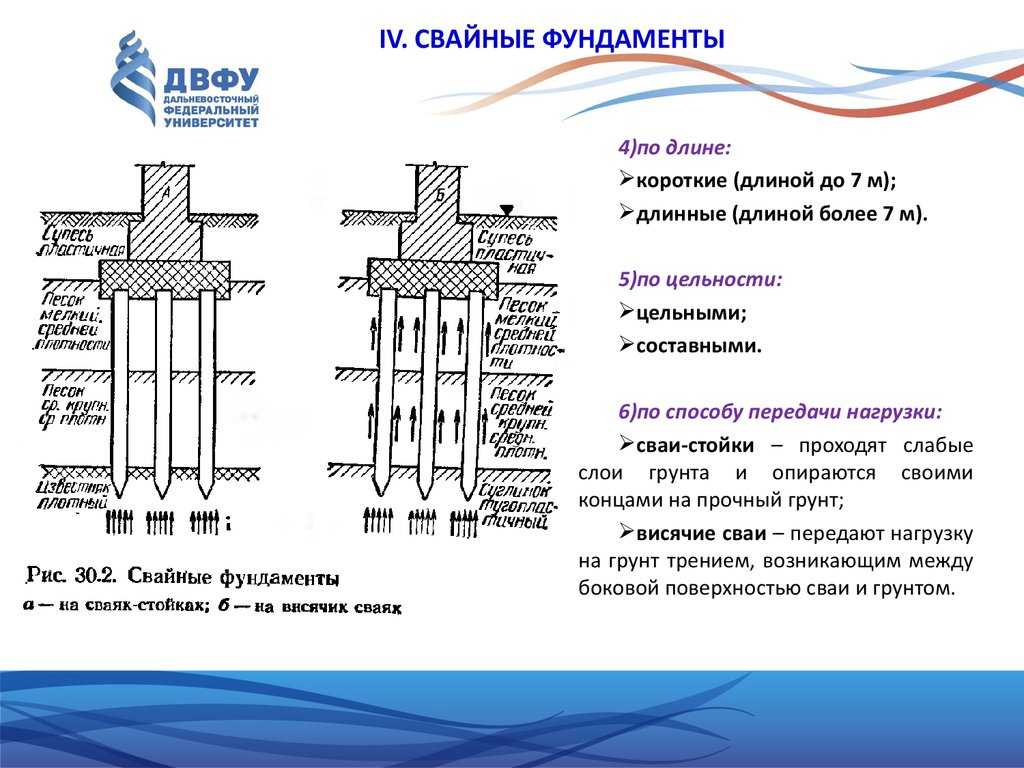

Сваи-стойки представляют собой столбы, проходящие сквозь слабые слои и опирающиеся непосредственно на плотные грунтовые пласты. К висячим сваям относятся стволы, передающие нагрузку от сооружения на сжимаемый грунт через свои боковые поверхности.

Для погружения свайного фундамента до необходимой отметки забивным или вдавливаемым способом используют специальное оборудование – молоты, копры или другие установки ударного и вибрационного действия. Они бывают:

• гидравлическими;
• механическими;
• дизельными;
• пневматическими и т.д.

Набивные типы свай выполняются с предварительным бурением скважин или забивкой полых труб в грунт, который в процессе углубления удаляется разными способами. Образованное отверстие впоследствии заполняется бетонным раствором. В зависимости от технологии производства работ и характеристик грунта, оболочки вынимают или оставляют в качестве обсадки. Часто конструкция буронабивных свай предусматривает устройство уширенной пяты, увеличивающей несущую способность фундамента. Отверстие в нижней части образуется механическим путем (разбуриванием) или посредством камуфлетного взрыва.

Винтовые сваи изготавливают из железобетона, либо металла. Они состоят из ствола и винтовых лопастей, расположенных на установленном в нижней части башмаке-наконечнике. Столб может быть как пустотелым, так и сплошным или заполненным бетоном, а лопасти – литыми стальными или чугунными, сварными металлическими и даже пластмассовыми.

Одним из видов свайных фундаментов являются шпунтовые стенки, выполненные из дерева, а также стали или железобетона. Сваи устанавливаются вплотную друг к другу, создавая водонепроницаемое ограждение.

Деревянные сваи

Для деревянных свай используют длинномерную древесину ели и сосны. В определенных ситуациях допускается применять дуб, лиственницу или кедр. В качестве материала выбирают прямоствольные бревна, очищенные от коры. При значительном заглублении допускается выполнять наращивание деревянных свай по длине до 3-4 элементов.

Нижнюю часть стволов заостряют, а в случае погружения в каменистые или слишком плотные грунты – на нее надевают защитные металлические башмаки. Сверху на бревна устанавливают бугель, представляющий собой кольцо из металла. Он предохраняет дерево от возможного разрушения ударным молотом.

Железобетонные сваи

Сборные сваи изготавливаются на заводах, а монолитные – непосредственно на площадках в соответствии с проектом. Арматура может быть обычной, либо предварительно напряженной, а для заливки применяют тяжелые бетоны с соответствующими показателями по морозоустойчивости.

Металлические сваи

Для свай используются трубы, сварные конструкции или прокатный профиль. Изделия небольшого диаметра допускается погружать закрытыми снизу коническими наконечниками. В качестве защиты от коррозии поверхность металлических свай обрабатывают:

• битумом;
• каменноугольными смолами;
• др. антикоррозийными составами.

Разделение свай по условию изготовления

Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.

Набивные сваи

Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.

Изготовление железобетонных свай в грунте

Следующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи. Максимальные параметры буронабивного изделия – до 0,5 м. в ширину и до 50 м. в глубину.

Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.

Свайные фундаменты

Конструкция свайного фундамента состоит из группы свай и ростверков, являющихся связывающим и распределяющим нагрузки звеном сооружения. На несущие плиты или балки, объединяющие сваи, опирают наземные части строений. В зависимости от своего места расположения относительно горизонта, ростверки бывают:

• низкими – находятся ниже уровня поверхности земли и передают через свою подошву часть усилия на грунт. Как правило, устраиваются не выше отметки промерзания;
• промежуточными – укладываются без заглубления непосредственно на поверхностном слое непучиноопасных грунтов. Вертикальное давление по подошве не передают;
• высокими – располагаются над уровнем земли под внутренними стенами домов при наличии технического подполья, а также под мостовыми опорами и т.д. Жесткость такой конструкции придают дополнительные наклонные сваи.

Проект сооружения может предусматривать различное расположение свайных стволов:

• одиночное – под легкие каркасные строения;
• ленточное (одно- или многорядное) – под несущие стены протяженных сооружений;
• кустовое – под массивные колонны и столбы;
• сплошное – под башни и высотные дома, имеющие небольшую площадь в плане.

Используя при возведении фундаментов в гражданском строительстве разные виды свай, удается увеличить объем сдаваемого жилья за счет повышения этажности строений, а также использования площадок с грунтами, имеющими неудовлетворительные характеристики. Кроме того, можно отметить значительное снижение трудоемкости и сокращение временных сроков на этапе земляных работ, по сравнению с открытым способом монтажа подземной части сооружения, дающее застройщику экономическую выгоду.
