Как выполняется крепление металлочерепицы к обрешетке?

Укладка нижней ендовы и внутренних примыканий

В местах стыкования скатов необходимо укладывать ендовы. Под нижними ендовами делается сплошной настил из досок размерами 15×2,5 см на 30-40 см в обе стороны от стыковочной линии. На полученный деревянный желоб обязательно укладывают гидроизоляцию. Ендову закрепляют шурупами с шагом в 30 см и дают нахлест в 10 см. Между металлической черепицей и нижней ендовой стелют пористый уплотнитель, лучше самоклеящийся.

Листы металлочерепицы достаточно легки ,поэтому ему просто будет монтировать самостоятельно.

Для максимально герметичного примыкания покрытия к стенам или выступающим элементам (дымоходам, вентиляционным отверстиям и т.п.) на скате кровли устанавливается внутренний фартук. Он состоит из нижней планки примыкания, которая прикладывается к углу ската и стенки (или выступающей конструкции). Нижний ее край крепится кровельными саморезами.

По верхней кромке планки делается штроба глубиной не менее 1,5 см и уклоном вверх, куда вставляется верхняя часть планки и герметизируется. Во внутреннем фартуке правильно делать 15-сантиметровый нахлест. Гидроизоляция в местах примыканий выводится и поднимается вверх по стенке не меньше чем на 5 см. Она должна быть теплостойкой. Под низ фартука укладывается плоский лист для удобного стока атмосферной влаги. Он направляется до кровельного карниза или ендовы. По краю галстука делается бортик.

Добрались до конька – что нужно знать?

Рано или поздно вы дойдете при креплении до верхней точки, которая всегда заканчивается опорной доской конька.

Эта операция потребует от вас монтажа дополнительной доски, так называемой «подконьковой».

Это позволит получить зазор примерно в 80 мм между одинаковыми досками, расположенных на соседних скатах.

Это сыграет немаловажную роль в вентиляции вашей кровли.

Чтобы эффективно вывести планку конька на торцевую часть конструкции, необходимо сперва монтировать опорную доску, превышающую толщину всех остальных на 15 — 20 мм.

Чтобы укрепить коньковую планку, используйте саморезы по наивысшим точкам материала кровли.

Между креплениями должно быть одинаковое расстояние, не превышающее 0,8 м.

Отдельного упоминания заслуживает расположение всех точек фиксации – расстояние от кровельной обрешетки должно быть равным, иначе вы рискуете деформировать планки конька.

Требования к обрешетке

Профилированные стальные листы, используемые для перекрытия крыши, обладают жесткой формой, поэтому они крепятся к обычной разреженной обрешетке. Это кровельное покрытие отличается высокой прочностью и легким весом, поэтому особых требований к подготовке основания оно не имеет. Чтобы упростить процесс закрепления металлочерепицы на скате, необходимо соблюдать следующие правила:

  • Шаг обрешетки должен соответствовать длине волны металлочерепицы. Если расстояние между рейками основания будет одинаковым с длиной волны покрытия, то куда и как крепить металлочерепицу, определить намного легче.
  • Допустимый шаг между элементами обрешетки составляет 30-70 см, однако, он должен соответствовать уклону крыши. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обрешетки.
  • В районе кровельного свеса, где на крыше крепятся снегозадержатели, а также в районе конькового соединения обрешетку усиливают дополнительными досками. Кроме того, в усилении основания нуждаются места, где активнее всего скапливается снег (ендовы, разжелоба, стыки с вертикальными поверхностями).

Учтите, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или бруски квадратного сечения, обструганные и обработанные антисептическими препаратами. Чем ровнее основание, на которую крепится кровельное покрытие, тем легче его зафиксировать саморезами.

Обрешетка под металлочерепицу

Какие саморезы необходимо использовать и куда их вкручивать

Прежде всего, следует заметить, что для монтажа данного типа кровли не подойдут обычные шурупы. Основное требование заключается в том, чтобы заказчик выбирал исключительно качественные саморезы. Резинка должна быть одновременно и плотной и мягкой. Она не должна иметь пористую структуру.

Зачастую данный крепежный материал представлен на рынке оцинкованными вариантами с шестигранной шляпкой. Бывают как обычные разновидности, так и окрашенные в цвет металлочерепицы. Второй вариант считается наиболее покупаемым, поскольку он не выделяется на крыше.

Самая распространенная ошибка покупателей – это приобретение кровли у специализированного поставщика, а крепежных материалов на рынке. Качество изделий полностью отличается. Ненадежные шурупы часто портят дорогое полимерное покрытие.

Главная особенность качественного шурупа заключается в этилен-пропиленовом каучуке, из которого сделано уплотнение. Его структура позволяет надежно герметизировать отверстие. А дешевые эквиваленты сделаны из простой резины.

Уже через 3-4 года ненадежный материал покажет себя во всей красе. Резина начнет высыхать и станет совсем хрупкой. Она не переносит резких перепадов температур. А при расположении сравнительно малого количества таких шурупов на большой площади листа рано или поздно кровля и вовсе может отойти от обрешетки. Этилен-пропиленовый образец уплотнения может прослужить до 50 лет.

Лучше всего выполнять крепление металлочерепицы саморезами по схеме, которая многократно доказала свою эффективность и надежность всей конструкции. В ней нет ничего сложного.

Существует два основных способа, где и как удобнее вкручивать саморезы. Шурупы можно вкручивать снизу волны. В первом случае решаются задачи плотной фиксации кровельного материала на конструкции из деревянных досок. От ступеньки следует отступать приблизительно 2 см. Такой расчет будет хорошим ориентиром для дальнейшего монтажа. Второй способ применяется исключительно для соединения листов между собой.

Вкручивание шурупа производят таким образом, чтобы он вошел на 2 см вглубь обрешетки. При этом стоит корректировать направление самореза по центру деревянного бруса. В идеале уплотнение должно деформироваться так, чтобы оно герметично закрыло место вкручивания. Через некоторое время прокладка вулканизируется. В результате отверстие будет абсолютно непроницаемым для воды. Точки крепления должны максимально приближаться дуг к другу.

Не рекомендуется начинать установку нового перекрытия, если хозяева дома не знают, как правильно крепят металлочерепицу саморезами. Многие допускают ошибку, выбирая шурупы длиной в 6 см для крепления по верхней части волны. Проблема заключается в том, что такое соединение не является достаточно жестким для плотного прижатия подложки. Шайба сдавливает уплотнительный материал слишком слабо. Вдобавок к этому, верхняя часть волны имеет крутые скаты, что также способствует плохому прилеганию крепежного материала.

Также следует отметить, что способ фиксации листов вверху волны нельзя назвать эффективным по причине того, что такое соединение начинает «играть» на ветру. При резких порывах ветра наблюдается характерный шум, издаваемый металлическим профилем.

Советы опытных кровельщиков

  1. Есть способ значительно облегчить себе работу! Следуйте правилу: в случае если работа начата с левого края конструкции, все листы, закрепляемые за ним необходимо подводить под волну предыдущего листа материала.
  2. После того, как у конька будет закреплён первый лист саморезом, второй должен быть уложен таким образом, чтобы в нижней части была получена идеально ровная линия. Нахлёст фиксируется одним саморезом по гребню волны, под первой поперечной складкой.
  3. В случае когда верхний ряд у конька не получается идеальным с первого раза, нужно придерживаться следующей инструкции.
    • немного приподнять лист металлочерепицы;
    • постепенно наклонять снизу вверх лист, укладывая поочерёдно листы в нужное положение;
    • крепить по верху гребней под поперечными складками;
    • прикрепить листы к обрешётке (операции достаточно просты, но проще посмотреть весь описанный процесс на видео).
  4. Установка уплотнительных лент необходима у конька и на стыках поверхностей кровли с шатровой формой. Их прибивают к профилю, а затем накрывают планкой конёк или защищаемый стык. Если же использовался материал для гидроизоляции, дополнительные уплотнители не требуются.
  5. В местах со сквозными отверстиями и нахлёстами используется специальная герметизирующая масса (чаще всего силиконовая).
  6. Конёк: планка устанавливается только после полного окончания всех работ по креплению листов по всем поверхностям.
  7. Крепление металлочерепицы в местах внутренних стыков рекомендуется использование планки для разжелобки стандартной конструкции. При этом нахлёст более 150 мм не допускается, полученный шов обязательно должен быть загерметизирован.

Этапы фиксации покрытия

Наиболее удобно начинать монтаж металлочерепицы с нижнего левого угла. Схема установки будет выглядеть следующим образом:

  • монтаж карнизной планки поверх водосточного желоба;
  • монтаж нижней ендовы и ее гидроизоляция;
  • установка примыкающих кровельных элементов к стенам и трубам;
  • фиксация черепицы;
  • установка верхней ендовы;
  • закрепление верхних примыкающих планок;
  • монтаж ветровых планок для металлочерепицы;
  • отделка внешних углов;
  • установка конька;
  • монтаж вентиляционных элементов;
  • установка снегозадержателей на металлочерепицу, кровельной лестницы и прочих деталей, обеспечивающих безопасную эксплуатацию.

Так как производится крепление металлочерепицы к обрешетке, значит, первым делом стоит установить каркас с требуемым шагом. Шаг обрешетки под металлочерепицу зависит от ее профиля, а также от угла наклона кровли, чем больше угол, тем реже обрешетка. При этом под ендовы, то есть в местах угловой стыковки покрытия требуется делать сплошной настил

Также важно проложить самоклеящийся уплотнитель в местах примыкания ендовы и металлочерепицы. Кроме того, во всех местах, где производится наложение материалов или стыковка листов черепицы, следует делать нахлесты либо использовать уплотнители

Монтируя металлочерепицу, необходимо правильно зафиксировать нижний ряд. Это делается так, чтобы нижняя кромка создавала прямую линию по всей длине. Если же появляются неровности, то это говорит о том, что на каких-то листах не плотно соединены замки.

Видео по теме:

Выполнив фиксацию настила и всех необходимых элементов в последовательности обозначенной на схеме и с соблюдением правил, можно получить качественное покрытие кровли металлочерепицей, которое прослужит в течение долгих лет и на протяжении всего срока сохранит свой великолепный вид.

Как производится монтаж

Схема укладки листов металлочерепицы.

Чтобы установить и закрепить вентилируемый конек на крыше, необходимо придерживаться некоторых правил и последовательности, в противном случае могут возникнуть проблемы в процессе эксплуатации.

Сначала осуществляют контроль линии соприкосновения скатов крыши. Она должна быть ровной, поскольку кривизна более 2 см существенно усложнит монтаж конька и не обеспечит герметичности крыши. После этого на коньковую планку (в специальные пазы) производят наклейку или монтаж уплотнительного материала. Именно он предохраняет и не пропускает осадки и пыль. Рекомендуется выполнить этот этап не на крыше и не перед монтажом. Для обеспечения нормальной герметизации ширина полосы должна быть не менее 20 см. Производители металлочерепицы категорически не рекомендуют использование конька без уплотнителя. Многие изготовители в таком случае снимают гарантию со своей металлочерепицы. Использование уплотнителя позволяет избежать процессов коррозии внутри крыши.

Далее на полукруглые коньки следует установить торцевые заглушки. Это также необходимо сделать до его установки и на земле. Установить заглушки на установленный и закрепленный конек нельзя. Их устанавливают только на торцы крайних деталей.

После этого конек поднимают наверх, укладывают на стык скатов, после чего перемещают на нужный интервал и крепят. Подъем должны осуществлять минимум 2 человека для обеспечения безопасности проведения таких работ. Монтаж следует производить с крайних планок, поскольку торцы гораздо сложнее подгонять. Кроме того, если стык идет под углом вниз, то монтировать планки внахлест надо так, чтобы та планка, которая установлена ниже, накрывалась верхней.

Схема крепления конька крыши.

Крепление конька осуществляют с торцевых участков. Это обеспечивает высокую прочность и надежность планок за счет более равномерного распределения массы и приложенных сил.

Планки крепят на одном уровне с крайним участком металлочерепицы. При этом необходимо выдерживать пропорции, чтобы центр конька приходился на линию стыка.

Для обеспечения контроля монтажа необходимо применять измерительные приборы: уровень для контроля ровности линии и планки или натянутый шнур.

В случае перекрывания несколькими планками одного и того же участка коньки стыкуют внахлест так, чтобы вода не затекала в их стык. Длина участка нахлеста должна быть не менее 5 мм, эффективная длина – 10 мм.

В процессе выполнения работ следует тщательно контролировать перекосы и отклонения конька и не допускать их. Это обеспечивает качественный монтаж. Прикрепляют коньковую планку к металлочерепице метизами (саморезами), которые продают в комплекте с резиновыми шайбами.

Коньковую планку необходимо тщательно и прочно закрепить на металлочерепице, поскольку конек подвержен сильному воздействию ветра, имеет большую парусность и может быть сметен. Надежное крепление продлит срок эксплуатации конька.

Иногда для повышения прочности или из-за других факторов есть необходимость в установке специальной подконьковой доски. Ее монтируют на каркасе (обрешетке) в месте установки конька. Это позволяет прочно и надежно закрепить коньковую планку.

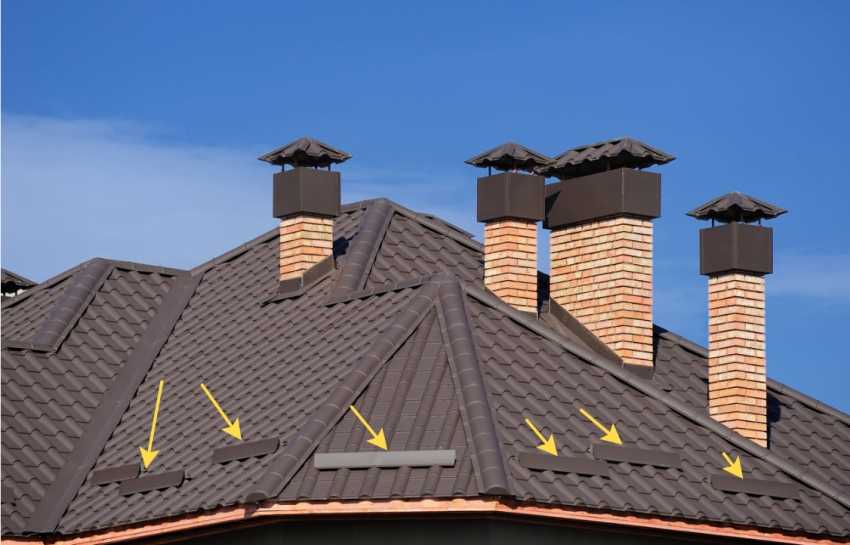

Остальные, не менее важные элементы кровли

Производя монтаж металлочерепичной кровли, не стоит обделять вниманием такие важные части кровли как ендовы, торцевые планки, коньки. Данные элементы служат свою особую роль во всей общей конструкции кровли

Главной задачей всех этих перечисленных элементов является защита вентиляционного пространства под металлочерепицей от попаданий вовнутрь снега, дождевой воды, опадающей листвы с деревьев и прочих вещей.

Современными производителями материалов для возведения кровель разработано множество различных решений, по эффективной изоляции внутренних пространств под кровлей

Правильная установка всех этих элементов является очень важной частью процесса возведения крыши

Правильно обустраиваем ендову

На картинке изображен очень важный элемент кровли – ендова

Начинаем укладывать основание ендовы. Доски основания следует укладывать на одном уровне с досками обрешетки на протяжении всей кровельной поверхности.

В процессе монтажа основы ендовы нужно оставлять зазоры размером 20 миллиметров между планками, для последующей вентиляции подкровельного пространства. Карнизная планка отмеряется по длине и подгоняется под длину карниза.

Ее монтируют прямо по углу ендовы. Потом приступаем к укладке самой ендовы, не забываем четко обозначить направляющие линии, они понадобятся нам в будущем, когда мы будем укладывать кровельные листы.

Минимально допустимое расстояние между направляющими линиями не может превышать 200 миллиметров. Следом налаживается уплотняющий материал, чтобы создать отступ от направляющих линий составлял 30 миллиметров, а расстояние между уплотняющими линиями составляло 260 миллиметров.

С самого начала желательно укладывать листы полноценного размера, потому что на данном этапе возведения кровли не стоит применять листы, которые требуют резки и подгонки. Далее измеряем участок, который потом будет занимать металлочерепичный лист рядом с ендовой.

Измеряем расстояния от направляющей линии до непосредственного места нахлеста.

Первым делом начертите ориентир, который понадобится во время укладки последующих листов металлочерепицы на смонтированную обрешетку. Лучше сделать несколько      замеров сразу. Пометив место разреза на листе металлочерепицы, разрежьте его с помощью специально предназначенных для этого ножниц.

Если вы заметили на красочном слое, какие либо повреждения, царапины или трещины, то используйте краску, одноцветную с материалом для закрашивания видимых дефектов.

Сразу после окончания     работ над предыдущим шагом выполните монтаж металлочерепицы поверх ендовы, располагая срез листа материала по ранее отмеченным направляющим линиям.

Дальше продолжайте монтировать отмеренные и обрезанные листы металлочерепицы по направляющим линиям.

Монтируем конек и торцевую планку

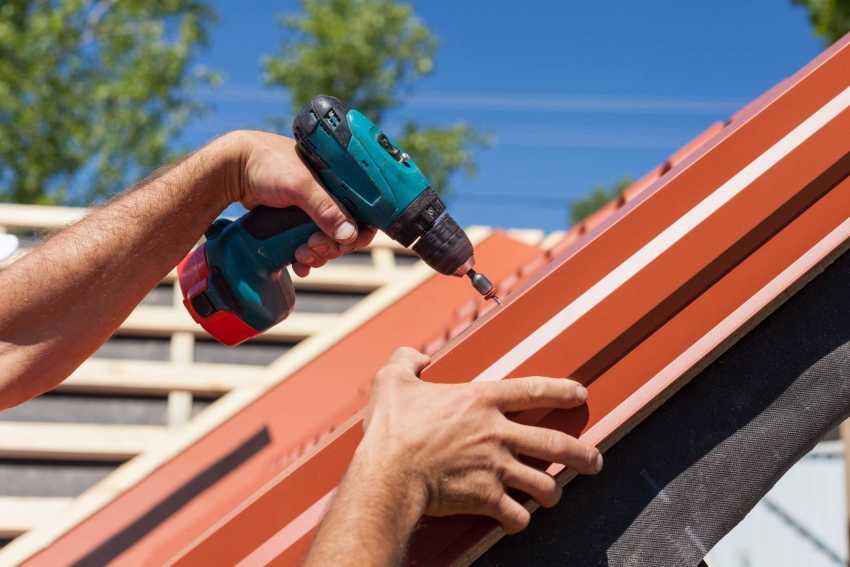

Крепить торцевую планку нужно по аналогии с металлочерепичными листами – по направлению от карниза к коньку, подрезка торцевой планки происходит у конька.

Чтобы закрепить торцевую планку к торцевой доске сверху листов металлочерепицы,     прибегите к использованию саморезов размером 4,8 на 70 и соблюдаемым шагом в 500 — 800 миллиметров, не забывая про нахлест.

Конек крепим прямо по кровельным листам, с помощью саморезов делая отступ через каждые две волны черепицы. Планки конька     должны иметь нахлест в 100 миллиметров.

Так выглядит конек

Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

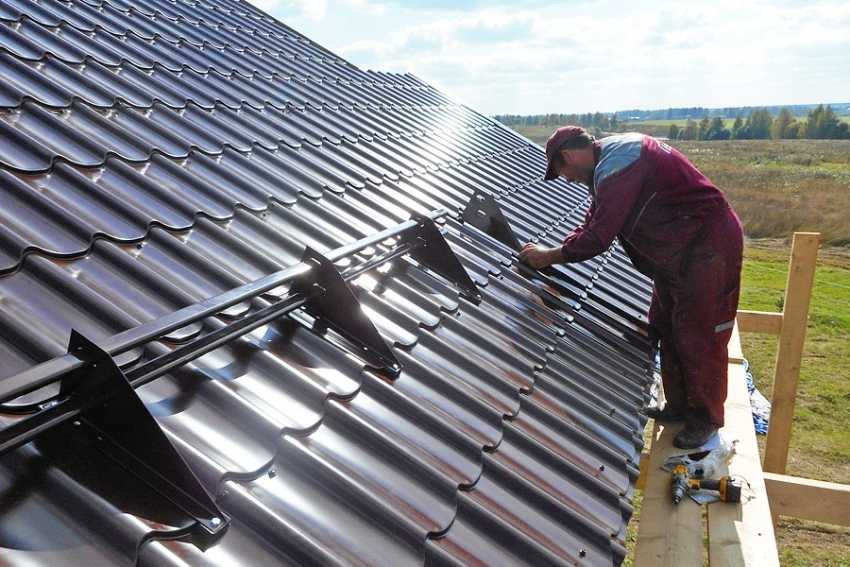

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Требования к крепежным элементам

Перед тем, как крепить металлочерепицу, нужно выбрать правильные и качественные крепежные элементы. Фиксация стальных профилированных листов к обрешетке выполняется с помощью саморезов, которые при завинчивании высверливают отверстие в материале за счет заточенного, острого кончика. При этом для качественного крепления необходимо использовать крепеж, соответствующим критериям:

  1. Для фиксации металлочерепицы применяют специальные кровельные саморезы, которые изготавливаются из оцинкованной стали. Такой крепеж стоит дороже, однако, он не ржавеет при контакте с водой, за счет чего покрытие служит дольше.
  2. Саморезы для кровельной стали снабжаются резиновыми или латексными оголовками и прессшайбами. При закручивании они расплющиваются, за счет чего надежно гидроизолируют крепежное отверстие от проникновения воды.
  3. Цвет саморезов подбирают под оттенок металлочерепицы, чтобы они сливались с кровельным полотном, а не выделялись.

Кровельные саморезы и техника их закручивания

Строение кровельного самореза

Обратите внимание! Чтобы надежно закрепить лист металлочерепицы на крыше, необходимо использовать кровельные саморезы, длина которых на 1-3 мм превышает суммарную толщину кровельного материала и гидроизоляции

Скрытое крепления листов и его особенности

Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия. Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях. Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.
