Солнце под кровлей: выбираем окна на крышу

Монтируем раму окна

Если придерживаться инструкции по монтажу мансардного окна Velux и приобрести все необходимые аксессуары компании, то первым делом нужно смонтировать и установить в проём контур теплоизоляции на стальной основе. Он собирается легко и быстро благодаря точным размерам и специальным защелкам.

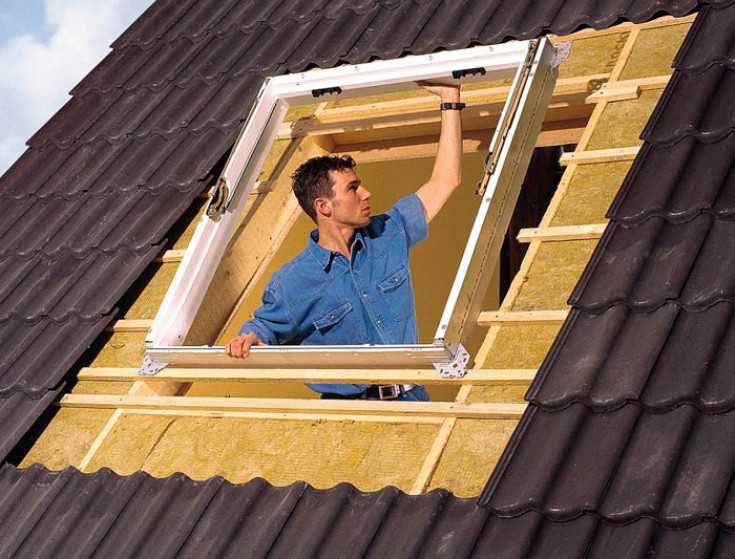

Монтаж рамы в коробку

Для удобства установки оконный блок отсоединяется от коробки. На раму крепятся монтажные пластины, которые имеются в комплекте.

Важно! Места сопряжения пластин и рамы имеют специальные пазы, потому закрепить монтажные пластины неправильно не получится.

Затем раму вставляют поверх теплоизоляционного контура и крепят к обрешетке: внизу винты закручивают до упора, а вверху оставляют слабину. Это делается для последующей регулировки окна.

ВАЖНО! Для установки мансардных окон VELUX OPTIMA подходят только оклады VELUX OPTIMA. Вставляют окно в раму

Регулируют зазоры по вертикали, перемещая раму на несколько миллиметров вправо или влево. Если перекос возник в нижней части окна, его исправляют, подкладывая под монтажную пластину специальный пластмассовый клин, так же входящий в фирменный комплект. После регулировки надо закрепить раму намертво. Стеклопакет желательно удалить для удобства проведения окончательных работ по установке

Вставляют окно в раму. Регулируют зазоры по вертикали, перемещая раму на несколько миллиметров вправо или влево. Если перекос возник в нижней части окна, его исправляют, подкладывая под монтажную пластину специальный пластмассовый клин, так же входящий в фирменный комплект. После регулировки надо закрепить раму намертво. Стеклопакет желательно удалить для удобства проведения окончательных работ по установке.

Для более наглядного понимания, скачайте инструкцию монтажа мансардного окна Велюкс в pdf

Чтобы мансардное окно служило долго

Важно правильно, в соответствии с инструкцией производителя, соединить окно с помощью оклада с кровельным покрытием.
Отрегулируйте окно при монтаже в соответствии с инструкцией производителя, чтобы не допустить неравномерный износ уплотнителей между оконной коробкой и поворотной створкой и исключить продувание и протечки.
Тщательно выполните теплоизоляцию и пароизоляцию оконной коробки без разрывов.
Правильно выполните внутренние откосы. Нижний откос должен быть перпендикулярным полу, а верхний – параллельным

Если их устанавливают перпендикулярно плоскости окна, появляются препятствия для конвекции теплого воздуха в зоне окна, и возможно выпадение конденсата.

Ставни

Ставить ли ставни на окна? Решать вам. Сегодня они выполняют только декоративную функцию, уступив защитные функции более надежным рольставням и решеткам.

С другой стороны ставни могут существенно изменить облик вашего дома. И если вы находитесь в поиске недорогого решения, как приукрасить его вид, то это то, что нужно.

В случае, если вы решили установить ставни, дизайнеры рекомендуют выбирать их согласно задуманному стилю архитектуры. Если стоит задача не только изменить облик дома, но и подчеркнуть форму окон, лучше остановить свой выбор на ставнях в ярких красках. Не бойтесь использовать смелые тона: васильковые, лазурные или фиолетовые краски, сочетания терракотовых цветов, мандариновые, янтарные, абрикосовые оттенки.

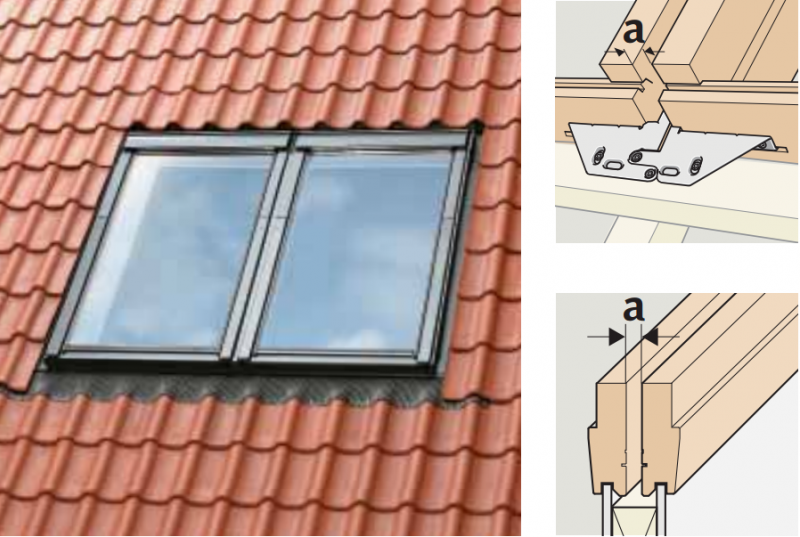

Комбинированный оклад ЕK

Система комбинированных окладов состоит из семи основных элементов, которые позволяют устанавливать от двух и более мансардных окон в комбинации рядом друг с другом (бок о бок на одном уровне) или одно над другим.

Окна, которые устанавливаются в комбинации поперек ската кровли, должны иметь одинаковую высоту. Если требуется расположить одно окно над другим, необходимо, чтобы они были одинаковой ширины.

Семь основных элементов обозначены номерами, которые соответствуют последним числам в коде оклада. Таким образом, EKW M08 0002 – это промежуточный элемент оклада в нижнем ряду. Размеры «а» и «b» обозначают расстояния между коробками соседних окон в комбинации поперек и вдоль ската крыши соответственно.

Стандартное расстояние «а» соответствует 100 мм, но комбинированные оклады можно заказать как специальное изделие с расстоянием «а» от 60 до 400 мм, с интервалами 10 мм. Расстояние «b» бывает только 100 или 250 мм. Размеры необходимо указывать при заказе оклада. Эти размеры затем указываются на упаковке оклада.

Внимание! Если расстояние «а» менее 100 мм, окна следует устанавливать со специальными кронштейнами, которые поставляются вместе с окладами. Если в дальнейшем предусматривается установка рольставень на окно, расстояние «а» должно быть не менее 100 мм, а расстояние «b» – 250 мм

Стандартные компоненты, элементы 1 и 3, поставляются в одной упаковке с кодом 0021, поскольку требуются обе части вне зависимости от количества комбинируемых окон.

Требования к стеклопакетам

Главной особенностью стеклопакетов для установки в мансарду является их достаточно высокая прочность и столь же качественная герметичность. Мансардные окна обязаны стойко выдерживать не только колебания температуры, но и давление и высокую влажность.

Именно поэтому в мансардных окнах устанавливаются специальные стеклопакеты, секции которых заполнены специальным инертным газом, чаще всего аргоном

Это делается для того, чтобы повысить теплоизоляционные характеристики стекла, поэтому установка таких окон не может быть дешевой. В среднем цена на одно окно начинается от 20 тысяч.

Ещё одна особенность таких окон в том, что они выполнены из закалённого стекла для того, чтобы выдерживать такие погодные явления, как град, ураганы, бури. Кроме того, в России таки окна еще и обязаны выдерживать давление снежных масс, что тоже не может не отразиться на стоимости изделий. И даже если стекло вдруг по каким-то причинам лопнет или разобьется, по аналогии с автомобильным, оно не повредит никого, а рассыплется на мелкие шарикообразные осколки, безопасные для человека.

Существуют варианты автоматических мансардных окон. Они оборудованы специальным электроприводом, который поможет закрыть жалюзи на окнах, не вставая с постели и не отвлекаясь от занятий с ребенком или чтения

Каждая дополнительная функция окна будет стоить определенных денег, именно поэтому стоит заранее просчитать их количество и расположение. Окно-люкс с электроприводом может быть на треть дороже обычного. Такое решение далеко не всегда оправдано, и зачастую является неправильным. Во-первых, устанавливать такие окна своими руками гораздо сложнее, да и фирменный монтаж будет стоить дороже. Во-вторых, распространение света будет меньше, чем от нескольких одиночных окон такой же суммарной площади.

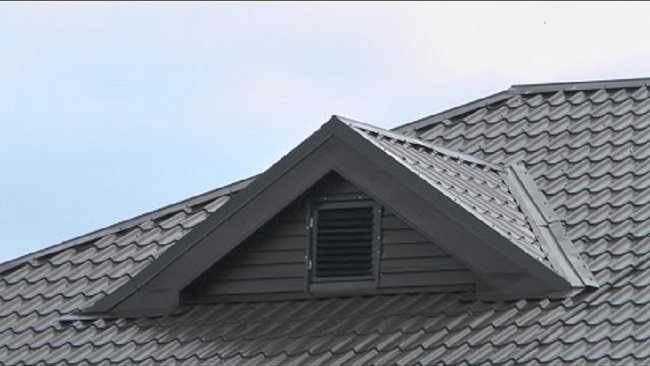

Правила устройства слуховых окон

Так как двускатные окна наиболее распространены в архитектуре зданий, остановимся подробнее на этом виде сооружений.

В общем случае слуховой проем представляет собой самостоятельное мини-помещение, «выдавленное» в основной крыше здания и имеющее свою собственную кровлю. Исходя из этого, становится легче проектировать такие конструкции, если рассматривать отдельно слуховое окно и отдельно стропильную систему крыши.

Перед монтажом необходимо заняться расчетом конструкции. Несмотря на огромную разновидность таких окон, существуют общие принципы их исполнения.

Важно учитывать, что в каркасе крыши придется выполнять проемы, которые усиливаются поперечными балками для сохранения общей жесткости конструкции стропильной системы;
Корпус слухового окна необходимо проектировать, как самостоятельный элемент, задумываясь отдельно и о его прочности;
Устанавливать слуховое окно можно только в случае уклона крыши не менее 30 0- 35 0 .
Уместно размещать окна на южной стороне крыши для того, чтобы помещение получало больше солнечного света. Уровень необходимой освещенности и площадь поверхности крыши повлияют на размеры окна и их количество.
Минимальные размеры слухового окна, согласно СП 17.13330.2017, составляют 120 см х 80 см

Сам же вид определяется исходя из стилевой задумки, ориентации дома по сторонам горизонта и основной цели, для которой вам оно нужно.

Лучшие производители мансардных окон

Хорошую репутацию среди пользователей завоевали оконные системы следующих производителей:

1. Velux. Датская компания специализируется на выпуске деревянных окон. Высокое качество древесины, антисептические пропитки и многослойный лак обеспечивают долговечность систем. Вся продукция оснащена вентиляционными клапанами, двух- и трехуровневым уплотнителем. Окна отлично себя показали в разных условиях эксплуатации.
2. Roto. Немецкое качество пластиковых оконных систем. Продукция Roto – вне конкуренции для обустройства влажных мансардных помещений. Профили устойчивы к влаге, рамы не теряют первоначальный вид, не нуждаются в подкрашивании и периодической обработке антисептиками.
3. Fakro. Польская компания выпускает окна из разных материалов, соответственно, и ценовая политика весьма разнообразна. Профили поставляют стандартных размеров, поэтому надо учитывать архитектуру имеющегося дома.

К вопросу изготовления своими руками мансардных оконных систем надо подойти взвешенно. Для выполнения качественного монтажа и сохранения надежности кровли следует соблюдать все технологические требования. Немаловажный момент – грамотный расчет и выбор месторасположения окон.

Как проконтролировать качество монтажа

Сразу стоит отметить, что мансардные окна не рекомендуется устанавливать самостоятельно. На различных форумах можно встретить множество жалоб пользователей, которые отмечают, что окна текут, запотевают, продуваются и т.д. большинство таких проблем возникает именно по причине некачественного монтажа. Но как же в таком случае понять, хорошо ли выполнили монтаж специалисты?

После установки оконной рамы обязательно визуально проверьте прилегание гидро- и пароизоляционной пленки к окну

Она прокладывается перед монтажом гидроизоляционного оклада;
Все стыки паро- и гидроизоляции обязательно должны быть проклеены липкой ленты и не иметь пробелов;
При установке оклада важно проконтролировать отсутствие зазоров. Так же при его установке не должны использоваться саморезы, скобы и другие крепежные элементы, которые могут нарушить его целостность;. С помощью уровня после установки рамы и створок со стеклопакетами, необходимо проверить вертикальность и горизонтальность самой рамы; Так же проверьте расположение откосов

С помощью уровня после установки рамы и створок со стеклопакетами, необходимо проверить вертикальность и горизонтальность самой рамы; Так же проверьте расположение откосов

Нижний должен быть выполнен строго перпендикулярно к плоскости пола, а верхний – параллельно.

Так же, перед выбором окна и самих установщиков, обязательно убедитесь, чтобы предоставлялась гарантия. Как на само изделие, так и на монтажные работы.

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Ограничения треугольных окон

Треугольные окна ограничены определенными технологическими особенностями. Самый малый угол сваривания профилей в коробе допускается обычно не менее чем 28 градусов. Такое ограничение обычно есть у специализированного сварочного оборудования.

Минимальный угол сварки в створке допускается с показателем 40 градусов. Это если окно должно работать как полнофункциональное и открывающееся.

Максимальную камерность треугольных окон определяют как трехкамерный профиль. Больше камер профиля не настолько практично сваривать. Поскольку такие окна не являются текущим, высоколиквидным, постоянным ассортиментом, то их придется:

• предварительно заказывать;
• указывать запроектированные размеры и углы;
• согласовывать с изготовителями-поставщиками размещение и возможные углы профилей пакета с прочими свойствами.

Глухие окна применяют обычно как окна высокого размещения, поэтому дотянуться до них хозяевам комнаты и эффективно использовать вряд ли будет возможность. Прежде всего, это ограничивает такие конструкции в остроконечном углу конька дома каркасной треугольной формы обычно используются с углами в каждом треугольнике конструкции не более 45 градусов. Если этот угол будет больше, использовать его с сугубо технических возможностей будет сложно.

Количество створок

Створка – отдельная ячейка стеклопакета, разделённая с соседней оконным профилем. В большинстве случаев их количество зависит от ширины оконного проёма (чем шире – тем больше створок). Наиболее распространёнными считаются такие виды окон:

Одностворчатое. Самый экономичный вариант. Может быть открывным или неоткрывным (глухим). Последние чаще всего устанавливаются в коридорах, котельных, на лестничных площадках, на мансардных этажах.

Пластиковое окно с двумя створкамиИсточник okna-biz.ru

Двухстворчатое. Один из наиболее популярных вариантов. Область применения таких конструкций распространяется повсеместно: начиная с частных домовладений и коттеджей, заканчивая многоэтажными строениями жилого или коммерческого назначения. Устанавливаются в проёмы, ширина которых превышает 90 см. Имеют 2 стеклопакета с одним или двумя открывающимися. Для усиления конструкции между пакетами устанавливают разделяющий вертикальный профиль.

Пластиковое окно с тремя створкамиИсточник s15.dibi.ru/izhevsk

Трёхстворчатое. Вариант пластикового окна с тремя створками. Монтируется в большие оконные пролёты объёмных гостиных, просторных залов, офисов.

Может быть исполнен в разных вариантах:

• С двумя крайними открывающимися стеклопакетами.
• С одним средним.
• Со всеми тремя.

Ввиду сложности изготовления (установки большего количества элементов запорной арматуры) последние относятся к самым дорогим в классе. Встречаются они гораздо реже, чем первые варианты. Наиболее распространённые – это с одним глухим стеклопакетом, расположенным в середине конструкции.

Семистворчатое пластиковое окно арочного типаИсточник окна-раменское.рф

Сдвоенный оклад ЕВ

Сдвоенный оклад ЕВ- используется при установке двух окон одинакового размера, расположенных сбоку друг от друга, при этом зазор между окнами минимальный. Стандартное расстояние «а» между коробками 18 мм. Также возможна установка, при которойрасстояние между окнами составляет от 19 до 95 мм.

Высоко расположенный промежуточный дренажный желоб дает возможность устанавливать окна близко друг к другу. Между окнами следует предусмотреть опорную балку. Если расстояние «а» составляет 18 мм, рекомендуется использовать опорные стропильные балки EBY.

Следуйте инструкциям, поставляемым с окладом EB- при установке окон, в них же написана о том, как подгонять положения окна.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

• Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
• Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
• Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
• Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Некоторые рекомендации от специалистов

Теперь стоит поговорить о том, как установить мансардное окно более подробно. Тут в первую очередь стоит воспользоваться некоторыми советами от специалистов. Первым делом необходимо подготовит место, а точнее проем для установки мансардного окна. Так как такая работа проводится еще до внутренней отделки жилого помещения, то работа начинается с удаления теплоизоляционного материала кровли. Далее выполняются следующие действия:

• далее, на гидроизоляционной пленке отмечают место расположения будущего мансардного окна. При этом от стропил нужно отступить минимум по три или четыре сантиметра с каждой стороны;
• снизу коробка окна будет установлена на монтажный брус, который будет закреплен на стропилах. Для него также нужно оставить место;
• по разметке обрезаем гидроизоляционный материал. При этом рекомендуется оставить по двадцать сантиметров со всех сторон;
• следующим этапом будет удаление участка обрешетки. Не забывайте оставлять участки по 3-4 сантиметра с каждой стороны стропильной ноги;
• далее переходим к кровельному покрытию. Если материал используется мягкий и без рельефов, то проблем не возникнет. Достаточно вырезать нужный кусок по размерам окна. Если для покрытия применялась металлочерепица или другой профильный кровельный материал, то нужно высчитать так, чтобы не срезать его посередине волны;
• следующим этапом будет закрепления монтажного бруска. Его изготовление не потребует от вас больших знаний. Достаточно взять деревянный брусок с сечением минимум в пять сантиметров и нужной длины.

После этого закрепляем оставленные участки гидроизоляции. Сверху его монтируют при помощи строительного степлера к обрешетке. Снизу гидроизоляцию закрепляют к монтажному бруску. Боковые «обрезки» выводят наружу.

Далее проводят установку рамы или коробку мансардного окна. Тут проблем возникнуть недолжно. Эту работу проводят с использование кронштейнов. При этом лучше воспользоваться инструкцией по монтажу мансардного окна, которую предоставляют производители данного изделия. В данном документе очень важен пункт, где указана регулировка. Если сделать ее неправильно, то эксплуатация мансардного окна может доставить вам много хлопот.

Очень важно правильно сделать теплоизоляцию и гидроизоляцию мансардного окна. Если вы приобрели готовое заводское изделие, то с ним идет специальный фартук

В этом случае установка проводится согласно инструкции от производителя.

Но такой фартук можно сделать и своими руками из того материала, который имеется у вас

При этом важно, чтобы гидроизоляция заходила под кровельный материал, особенно если в качестве такового используется металлочерепица или другой профильный материал

Монтаж мансардного окна заканчивается установкой откосов. Тут тоже есть свои тонкости и нюансы. Монтаж нужно начинать с нижнего элемента. При этом нужно в обязательном порядке использовать эластичный уплотнитель. Монтаж нижнего откоса окна нужно осуществлять так, чтобы он располагался строго в горизонтальной плоскости.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница.

Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов.

В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса.

Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены.
3. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
4. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
5. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
6. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
7. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Материалы

Материалом изготовления рамы мансардного окна может служить:

• алюминий;
• дерево;
• пластик (ПВХ).

Первый вариант является самым прочным. Но второй и третий обойдутся дешевле, а также не так сильно будут нагружать стропила своим весом.

Преимущества окон для мансарды

Алюминиевые

Мансардные алюминиевые окна отличает долгий срок службы (до 70–80 лет), повышенная прочность и негорючесть. Плюс они более стойки к воздействию ультрафиолета и осадков, нежели деревянные и пластиковые аналоги.

Однако оконные блоки из алюминия достаточно тяжелы, что совсем не нужно на мансарде. Дополнительный вес крыше противопоказан. Перегружать систему стропил нельзя, иначе она может не выдержать нагрузок. А профили окон для жилых помещений на мансардном этаже придется брать с тремя или четырьмя камерами, иначе они не обеспечат должную теплоизоляцию.

Если хочется поставить окна из алюминия, то делать это следует только на новый строящийся дом после тщательных предварительных расчетов. В случае с уже построенным коттеджем лучше не рисковать. И еще один момент – несовместимость алюминия и меди. При контакте (даже через стекающую дождевую воду) эти два металла будут обязательно корродировать. Если кровля медная, то от выбора алюминиевых блоков лучше сразу отказаться.

Алюминиевые окна отличаются прочностью

Деревянные

Рамы деревянных мансардных окон делаются из массива либо клееного бруса. А чтобы обеспечить должную влагостойкость, сверху древесину закрывают напыляемым полиуретановым слоем либо накладками из алюминия или пластика.

При этом брать для установки на мансарде классические блоки из дерева под покраску или лакировку не рекомендуется. Они слишком боятся воды, которой по кровле стекает в течение года немало.

Если интерьер мансарды отделан деревом, то независимо от размера мансардное окно с деревянной рамой в нем будет смотреться наиболее выигрышно. Однако любое изделие из древесины требует бережного к себе обращения. Об этом также не стоит забывать при выборе.

Деревянные окна добавляют тепла и уюта в дизайн дома

Пластиковые

Мансардные окна из пластика (металлопластика) отличает практичность, долговечность в 20–30 лет, влагоустойчивость и дешевизна. Их не требуется постоянно подкрашивать и ремонтировать, как деревянные варианты. А в сравнении с алюминиевыми аналогами они меньше стоят и обладают лучшими теплоизоляционными характеристиками при схожем весе и количестве камер.

Однако пластиковые окна горючи. Плюс в отличие от деревянных блоков, они менее красивы на вид и практически не поддаются ремонту в случае поломки. При этом выбирая дренажные насосы для грязной воды или стабилизаторы для газовых котлов, приходится анализировать массу их технических параметров. С выбором для мансардной крыши оконных конструкций по материалу все гораздо проще. Если во главу угла ставится экологичность, то стоит взять дерево. Если нужна наиболее дешевая конструкция, то лучше ПВХ не найти. А алюминий – это надежность и долговечность.

Пластиковые окна отличаются многообразием конструкций и форм

Плоские покрытия

Такая конструкция обычно обладает небольшим уклоном, чтоб с кровли беспрепятственно стекала дождевая и талая вода, который не превышает 5º. Подобные покрытия, как правило, не имеют чердака.

Плоская крыша может быть террасной (эксплуатируемой) и неэксплуатируемой.

Первый тип используется для создания летних кафе, детских площадок, открытых бассейнов и кинотеатров, спортивных и вертолетных площадок и пр.

Также свободное пространство таких покрытий можно засаживать растительностью, разбивать на них зимние сады и оранжереи. Такие конструкции называют «зелеными крышами».

В отличие от кровель, имеющих скаты, на плоских аналогах почти не используются в качестве облицовки листовые и штучные материалы. Там нужны рулонные полотнища, образующие сплошной ковер: битумные, полимерно-битумные и полимерные финишные покрытия, а также различные мастики.

Обратите внимание! Такой ковер должен обладать эластичностью в такой мере, чтоб без проблем воспринимать механические и температурные деформации основания. Как таковое, можно использовать несущие плиты, сплошной деревянный настил, стяжку, поверхность теплоизоляции

Для чего нужно слуховое окно на крыше

Однозначно ответить на вопрос, для чего нужно такое окно нельзя, так как оно выполняет сразу несколько полезных функций.

• Обеспечивает освещенность. Чердак или мансарда являются используемыми помещениями, в которых удобно оставлять вещи на хранение. Но во многих домах чердачные помещения играют роль жилых, то есть являются, по сути, мансардами. И в первом, и во втором случае необходимо обеспечить в этих помещениях достаточное количество дневного света. Отсутствие естественного освещения делает пребывание в комнате некомфортным, а следовательно, жилую площадь неполноценной.
• Слуховое окно обеспечивает дополнительную правильную вентиляцию крыши. Через него в мансардной крыше происходит конвекция воздушных масс, которая приводит к наполнению помещения свежим воздухом и регулирует теплообмен. Многие ошибочно предполагают, что устройство данных конструкций приводит к большим потерям тепла. На самом деле, при правильной пароизоляции и теплоизоляции, а также при выборе надежных стеклопакетов, потери тепла не будут отличаться от стандартных. Также при отсутствии слуховых окон и при неправильной организации вентиляции в чердачных помещениях станет скапливаться влага, которая начнет конденсироваться на стенах. Бороться с этим явлением можно только с помощью хорошей вентиляции и монтажа пароизоляции кровли.
• Выравнивает давление. Эта странное назначение не всегда понятно простому обывателю. Не стоит забывать, что крыша, как самая верхняя часть здания, наиболее подвержена воздействию природных стихий. Сильный ветер образует течение воздуха над поверхностью крыши, а по известному закону Бернулли это приводит к увеличению подъемной силы. Подобно крылу самолета, крыша стремится «взлететь». Устройство слухового окна на крыше выравнивает давление внутри и снаружи кровли, прижимая ее к коробке.
• Выполняет декоративную функцию. Конструкция слухового проема, гармонично подобранная под вид здания, внешним видом дополняет общий стиль строения.

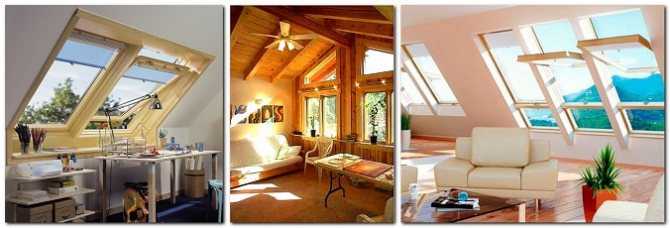

Варианты оформления

Мансардные окна пропускают на 30-40% больше света, чем обычные. Поэтому выбирать шторы необходимо особенно тщательно.

Существуют такие разновидности оконного текстиля:

• Стандартные шторы. Это традиционные тканевые портьеры. Они не защищают от солнца, скорее рассеивают солнечные лучи. Закрывать сам проём такие шторы могут полностью до половины или на треть.
• Портьеры с боковыми направляющими. Края такого текстиля скрыты в алюминиевом профиле. Это позволяет более плотно закрыть проём. Управление осуществляется с помощью бокового шнура.
• Затеняющие шторы. Полностью препятствуют проникновению солнечным лучам (про шторы блэкаут читайте тут). Используют специальную ткань, которая в зимнее время может удерживать тепло.

Существуют также наружные роллеты, которые могут защищать от уличного шума и взлома.

Для чего нужны окна в мансарде?

Без естественного освещения чердак никак нельзя считать мансардным этажом. Для использования помещения как жилого нужны окна в мансарде, варианты которых могут быть достаточно разнообразными, начиная от наклонных конструкций, которые устанавливаются непосредственно в кровельный материал, и заканчивая витринными, занимающими пространства от потолка до пола. Основной задачей оконных конструкций является:

• Создание нужной освещенности помещения.
• Блокирование теплого воздуха внутри и изоляция холодного с улицы.
• Придание нужного внешнего вида помещению, ведь на дизайн существенно влияет то, какой вид будет иметь окно.

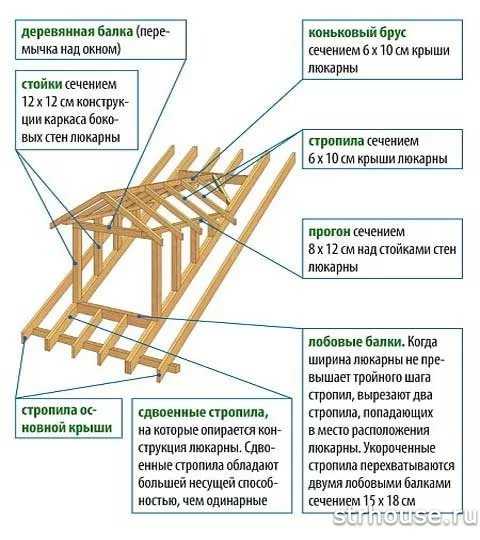

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы.

Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма.
3. Рекомендуется применять металлические накладные кронштейны.
4. Не допускается использование врубок и врезок, ослабляющих стропильные балки.
5. Проемы требуется выверять на вертикальность фронтонного каркаса, в том числе при установке конькового бруса на него.
6. Стропила на оконный проем вырезаются по шаблону и монтируются к коньку и нижней части каркаса.
7. Обшивку каркасов фронтонов следует выполнять вровень с обшивкой внешней стены.
8. Обычно применяется строительная водостойкая фанера.
