Уклон кровли в зависимости от ее типа и используемого покрытия

Значение угла наклона кровли

Выбирая угол наклона односкатной крыши, следует принимать во внимание и характеристики профильного листа, выбранного для покрытия. Например, профнастил, у которого довольно большая высота волн, может использоваться даже для крыши без какого-либо малейшего уклона

А вот стеновой профилированный лист с неглубокими волнами годится для покрытия крыш с крутыми скатами.

Используя кровельное покрытие из профильного листа, следует помнить, что при минимальном наклоне вода во время большого дождя не всегда успевает быстро стекать с кровли и, естественно, в местах его стыковок может просачиваться под покрытие. Поэтому рекомендуется при минимальном наклоне скатов (в пределах 8 градусов), под все продольные и поперечные стыки укладывать ленточный герметик. Без герметизации можно обойтись только в том случае, когда угол ската будет не меньше 12 градусов.

Согласно СНиП, угол наклона односкатной крыши из профнастила может быть еще меньше и доходить почти до 6 градусов, но при этом листы при стыковке обязательно нужно накладывать друг на друга в пределах 250−300 мм и тщательно обрабатывать силиконовыми герметиками.

Основным качеством крыши с минимальным уклоном является такая накладка листов, чтобы порывами ветра дождевая вода не задувалась под стык профилированного покрытия.

Но для несущего профильного настила с большими волнами высотой 114 мм угол даже в 6 градусов может быть только условностью. Он часто используется для плоских крыш, где играет роль основного перекрытия, удерживая на себе утеплитель и гидроизоляционный слой мягкой кровли.

Преимущества и недостатки минимального угла наклона

Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
Безопасность при выполнении кровельных работ.
Односкатные крыши лишены конька, а значит и всего объема работ с ним.

Помимо преимуществ, низкая кровля имеет и ряд недостатков:

Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
Невозможность оборудовать жилую мансарду.

Выбираем уклон в зависимости от используемого кровельного материала

Диапазон углов наклона крыш – 0-90°, тупоугольных конструкций не бывает по определению. При этом на практике уклон свыше 50° тоже делается крайне редко – преимущественно при декоративном оформлении (например, при сооружении разных башенок) и для скатов нижнего ряда стропил мансардной кровли.

Рисунок 4. Конструкция стропильной системы мансардной крыши

Уклон кровли может выражаться как в процентах, так и в градусах. Большинство производителей кровельных покрытий рекомендуемые значения указывают в градусах, поскольку они более понятны и для профессиональных кровельщиков, и для обычных потребителей.

Однако довольно часто в технической литературе и различных справочниках уклон обозначается в процентах. Поэтому надо иметь представление о том, как их перевести в градусы. Согласно строительным нормам 100 % равняются углу в 45°, тогда как 1° = 1,7 %. Зная эти данные, перевести уклон из процентов в градусы не составит особого труда.

Минимальный угол наклона

Все производители кровельных материалов в технической документации указывают минимальный уклон скатов кровли. Под этим параметром стоит понимать минимально допустимый угол наклона покрытия относительно горизонтального уровня.

У разных кровельных покрытий свой допустимый уклон, который определяется конструктивными и эксплуатационными особенностями материала:

Гибкая черепица – не менее 12°, при этом требуется обустройство сплошной обрешетки из обрезной доски, OSB или фанеры.

Фото 5. Крыша из гибкой черепицы

Металлочерепица – от 14°, но практика показывает, что конструкции с уклоном до 35° склонны к скоплению снеговых масс на поверхности.

Фото 6. Внешний вид крыши из металлочерепицы

Профнастил – не меньше 12°, при этом до 15° требуется двухволновой нахлест листов.

Фото 7. Кровля из профнастила

Композитная черепица – не менее 15°, укладка выполняется на разреженную обрешетку.

Фото 8. Крыша из композитной черепицы

Фальцевая кровля – от 11°, обеспечивается соединения отдельных картин методом закатывания фальцев.

Фото 9. Внешний вид фальцевой кровли

Керамическая черепица и асбестоцементный шифер – не меньше 22°, требуется сооружение усиленной стропильной системы, поскольку данные материалы имеют большой вес. Чем меньше уклон, тем больше будет нагрузка на стропила от снежного покрова и воздействий порывов ветра.

Фото 10. Крыша из керамической черепицы

Фото 11. Шиферная кровля

Таблица 1. Сводные данные по минимально допустимым значениям наклона для крыш из разных материалов

Тип кровельного покрытия	Минимальный уклон, градусов
Битумная черепица	12
Металлочерепица	14
Профнастил	12
Композитная черепица	15
Фальцевая кровля	10
Асбестоцементный шифер и керамическая черепица	22

Оптимальные значения наклона скатов

С точки зрения финансовых затрат на кровельное покрытие и конструктивные элементы стропильной системы лучше конструировать пологие кровли – расход строительных материалов в этом случае будет минимальным.

Однако оптимальный угол наклона скатов для кровли следует подбирать с учетом и климатических условий региона:

Фото 12. Большой снежный покров на кровельном покрытии

Для регионов с сильными ветровыми нагрузками – 15-20°. Такие конструкции отличаются минимальной парусностью, что снижает вероятность разрушения крыши под воздействие резких и сильных порывов ветра.
Для местности со значительными осадками и сильными ветрами подбирается среднее значение угла – от 20 до 45°.

От чего зависит угол наклона крыши

При проектировании покрытия любого сооружения важно обратить внимание на такой параметр, как уклон крыши. Он зависит от следующих условий:

Климатические особенности. Здесь берутся в расчет два важных показателя – кровельный материал и присущие району погодные условия. Если осадки, прежде всего снега, интенсивные, то кровельный материал должен быть более прочным. Снежная масса не таит в себе опасности, если уклон составит 45 градусов. Но зато при таком показателе увеличивается негативное влияние ветра. Появляется необходимость в увеличении прочности несущих конструкций.
Тип крыши. Если верхнюю часть здания не планируют эксплуатировать, то есть не использовать под чердак или мансарду, то кровле достаточно иметь минимальный наклон или остаться плоской. Она будет проста в своем устройстве и сэкономит вам деньги на ее установку. Отпадет необходимость в стропилах и несущих конструкциях, достаточно будет простой подложки. Если требуется дополнительное пространство под бытовые нужды или дополнительная жилая площадь, делают крыши со скатами. Здесь, чтобы соорудить вертикальную стену, увеличивают уклон крыши. Вместе с тем возрастает риск негативного влияния стихии ветра.
Финансовые и физические затраты. Плоская крыша, конечно, обойдется дешевле, так как не надо тратить деньги на лишнюю работу, приобретение необходимых несущих конструкций и других строительных принадлежностей. Однако, если есть желание пользоваться крышей для определенных хозяйственных целей, то необходимость соорудить крышу под необходимом для этого уклоне все таки придется, как и приложить к этому больше физических сил и энергии.

Виды крыш

Ветровая и снеговая нагрузки

Во избежание ошибок значения ветровой и снеговой нагрузки проверяются заранее с помощью климатических карт (приложение к СНиП 2.01.07-85) и учитываются при расчете. В регионах со средними ветровыми нагрузками наклон ската без проблем поднимают до 35-45°, с сильными – ограничиваются в пределах 15-25 °.

Делать крышу пологой, с широкими свесами при сильных ветровых нагрузках тоже не рекомендуется. Вне зависимости от региона проживания при возведении дома с односкатной крышей высокую стену по возможности располагают навстречу постоянным однонаправленным потокам. При этом влияние ветровой нагрузки усиливается при большой площади крыши, и наоборот.

Подобранная по карте снеговая нагрузка всегда прибавляется в общей весовой при уклоне менее 40-45°. Параметр варьируется от 56 до 560 кг/м2 и обязательно учитывается при проектировании и выборе марки профлиста.

Несложно заметить, что в регионах с сильными ветровыми и снеговыми нагрузками у владельцев возникает дилемма – требования к оптимальному углу противоречат друг другу. В этом случае подбор этого параметра и проектирование кровли однозначно доверяют специалистам.

Расчеты угла уклона кровли с учетом различных параметров

Предварительно угол уклона ската принимают в соответствии с общепринятыми в данном регионе и личными предпочтениями. А затем определяют допустимость выбранного наклона скатов кровли с учетом массы кровельного пирога, снеговых и ветровых нагрузок, характерных для конкретного региона.

Масса кровельного пирога

Примерную величину нагрузки на стропильную систему от самого кровельного пирога можно определить по представленной ниже таблице.

Масса 1 м 2 профнастила, кг	Масса 1 м 2 теплоизоляции, кг	Масса 1 м 2 обрешетки, кг	Прочие компоненты, кг	Суммарная нагрузка на 1 м 2 стропильной системы, кг
6	20	30	2	58

Определение снеговых нагрузок

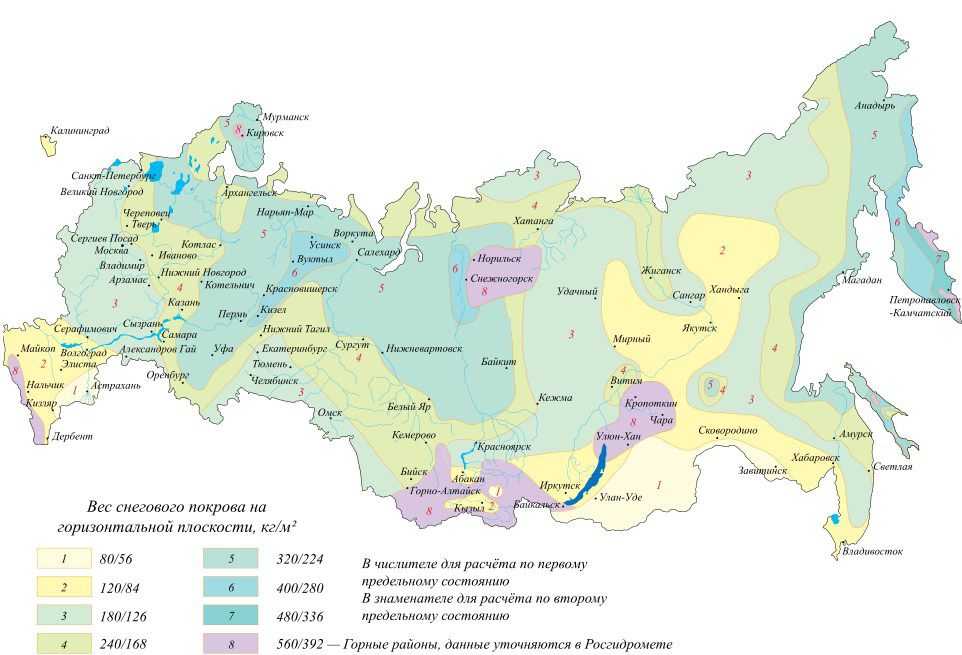

Для определения этого параметра используют карту РФ, на которой отмечена средняя величина снеговых нагрузок на горизонтальную плоскость. Для наших расчетов используется первое число дроби. В зависимости от запланированного угла, при расчетах используется поправочный коэффициент µ, который равен:

до 25° – 1;
25°-60° – 0,7;
выше 60° – не учитывается.

Пример: Строительство ведется в Московской области – регионе со средними снеговыми нагрузками 180 кг/м 2 , запланированный угол наклона ската – 30°, следовательно, коэффициент µ составляет 0,7. При умножении средней нагрузки на поправочный коэффициент получают 180х0,7 = 126 кг/м 2 . Если запланирован уклон ската более 60°, то величина снеговой нагрузки не учитывается, поскольку снег легко сходит с крыши.

Определение ветровых нагрузок

Ветровые нагрузки, как и снеговые, определяются по специальной карте.

Величину ветрового сопротивления умножают на поправочный коэффициент, зависящий от конкретного расположения здания.

Таблица поправочных коэффициентов

Высота здания, м	Местоположение строения
*Открытая местность – степь, пустыня*	*Лесная местность, города с домами, высота которых не превышает 10 м*	*Плотная городская застройка со строениями высотой более 25 м*
До 5	0,75	0,5	0,4
5…10	1,0	0,65	0,4
10…20	1,25	0,85	0,55

Для континентальной части России он в большинстве случаев составляет 32 кг/м 2 . Предположим, мы строим дом в Московской области высотой до 5 м в городе с невысокими домами, поправочный коэффициент – 0,5. Это означает, что ветровая нагрузка для данного случая составляет 32х0,5 = 16 кг/м 2 .

Для получения точного результата специалисты проводят расчеты по формулам, учитывающим аэродинамический коэффициент.

Суммарная нагрузка на стропильную систему

Суммарная нагрузка на среднюю стропильную систему не должна превышать 300 кг/м 2 . Сравним с ней нагрузку, полученную в результате расчетов. Она равна сумме массы кровельного пирога, снеговой и ветровой нагрузок.

М = 58 + 126 + 16 = 200 кг/м 2 . Это означает, что выбранный нами изначально угол уклона скатов 30°, является допустимым для дома высотой до 5 м, расположенного в Московской области в населенном пункте с малоэтажной застройкой.

Основные правила устройства крыши ↑

Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.

Какой должен быть уклон кровли ↑

Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.

Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.

В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.

На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.

Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.

15 –30°, требуется нахлест в интервале, от 15 до 20 см.
Более 30° – допустим нахлест от 10 до 15 см

Как крепится профлист на конструкцию крыши ↑

Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от крепления шифера здесь крепление проводят только в нижней части волны.

Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при монтаже профнастила – обязательны.

Какую выбрать обрешетку ↑

У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.

Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.

Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.

Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.

Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.

При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор

Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.

Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.

При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.

Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.

2017 stylekrov.ru

Как покрасить оцинкованное железо:от выбора краски до покраски Советы как сделать правильно крышу из металлочерепицы Кровля фальцевая металлическая: описание, технология монтажа Профиль для профнастила: разновидности листа

Оптимальный уклон крыши из профнастила

Оптимальным уклоном крыши, которая будет покрыта профнастилом, считается угол наклона в диапазоне от 15 градусов до 30 градусов. Это средний показатель между плоской и крутой конструкциями.

Рекомендуется в строительстве жилых помещений

Важно учесть и наличие снега в период зимы

Чем выше крыша, тем легче снегу соскальзывать с поверхности дома.

Как и крыш плоские, здесь есть свои положительные и отрицательные моменты.

Что хорошо:

Что плохо:

Монтаж кровли требует времени и более точных расчетов
Работы сопряжены с повышенной опасностью и требуют соблюдения техники безопасности.
Подвержены разрушительному влиянию сильного ветра.
Повышается расход строительных материалов.

Если вы решили строить дом, то важно помнить, что крыша – это не только приятный глазу дизайн, но комфорт и безопасность. Не стоит игнорировать климатические особенности места вашего проживания

Природные осадки при условии неверно выбранной геометрии крыши могут создать вам много хлопот, вплоть до значительного разрушения вашего дома.

Помните, что ваш дом может столкнуться с неадекватными физическими воздействиями извне

Важно знать, как в дальнейшем вы сможете распорядиться свой крышей. Есть ли смысл увеличивать физические и финансовые затраты

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!
