Установка обрешетки
Как мы уже выше упоминали, вид обрешетки зависит от типа кровельного покрытия. Но во всех случаях материалы для обрешетки рекомендуется обработать антисептиками. Дело в том, что они работают в сложных для естественной вентиляции условиях, дополнительная защита от гниения очень важна. Строительные нормы и правила требуют, чтобы все деревянные элементы пропитывались огнезащитой, сейчас есть препараты двойного действия, защищающие и от огня, и от гниения. Требования надо выполнять. Но на практике с одинаковым успехом горят как защищенные, так и незащищенные дома.
Обрешетка под металлочерепицу
Геодезическая купольная крыша
Впервые проект геодезической купольной кровли был разработан американским архитектором Р. Б. Фулером в 1951 году. Изготовление кровли по его проекту позволяет получить купол с максимально правильной сферической формой.
Дом с геодезической купольной крышей.
Технология строительства купольной крыши геодезического типа
В конструкции кровли абсолютно отсутствуют привычные для скатных крыш стропила и вертикальные упоры для них. Типчный каркас кровли состоит из связанных между собой треугольных элементов, собранных из бруса с сечением 100х50 мм и длинной 100-120см.
Как правило, после изготовления перекрытия первого этажа, по всему периметру стен круглого дома монтируется мауэрлат – брус с сечением 100х100 или 50х100 мм, закрепленный горизонтально при помощи анкеров или предварительно выпущенных из монолитной плиты шпилек с резьбой на 12 мм.
В конструкции обычной двухскатной кровли мауэрлат представляет собой единый сплошной брус, на который опираются нижние участки стропил. В конструкции же геодезической купольной кровли мауэрлат изготавливается из небольших отрезков бруса, равных стороне будущих треугольников в конструкции.
Для соединения брусков используются пяти и шестилопастные металлические пластины, которые называют коннекторами или соединителями. Они представляют собой звезду, то есть, от металлической трубы диаметром 100 мм отрезают заготовку длинной 6-8 см. Дальше к полученному кольцу электродуговой сваркой приваривают под нужны углом металлические пластины с размерами 60х150 мм.
Коннектор (он же соединитель).
Существуют и другие виды коннекторов, а также есть возможность безконнекторного соединения. Подробнее о способах соединения рёбер купольных конструкций можно узнать в статье: узловые элементы купольных конструкций, виды коннекторов, технологии производства коннекторов.
После монтажа мауэрлата по всей его окружной протяженности с шагом в 100-120 см закрепляют саморезами Г-образные металлические пластины, в которых заранее изготавливают отверстия для крепления рёбер условного треугольника. Закрепив ребра треугольника к пластинам, в точке вершины условного треугольника соединение его рёбер производят при помощи коннекторов.
Строительство купольной крыши.
Таким образом, закрепив на всей протяженности мауэрлата первый ряд треугольников, между их верхними основаниями производят связку брусом, образуя при этом уже перевернутые треугольники. На следующем этапе к оставшимся двум пустым лопастям коннекторов монтируют рёбра второго ряда треугольников.
В технической конструкции у крыши отсутствует конёк или какой-то определенный верх. Стыковка последних верхних треугольников производится аналогично с предшествующим способом соединения, то есть, коннекторами.
Когда заканчивают полностью сборку купольного каркаса, для усиления пролетов треугольников монтируют на их плоскости дополнительную обрешетку, поверх которой монтируются листы осп треугольной формы с последующим монтажом битумной черепицы.
Купольная крыша с черепицей.
Строительство по описанной выше технологии применяется не только в возведении крыш. В некоторых европейских странах таким способом возводят целиком геодезические куполообразные дома. Отличительная особенность данных зданий в том, что у них полностью отсутствуют фасадные стены. То есть, после изготовления фундамента приступают сразу к монтажу куполообразной кровли.

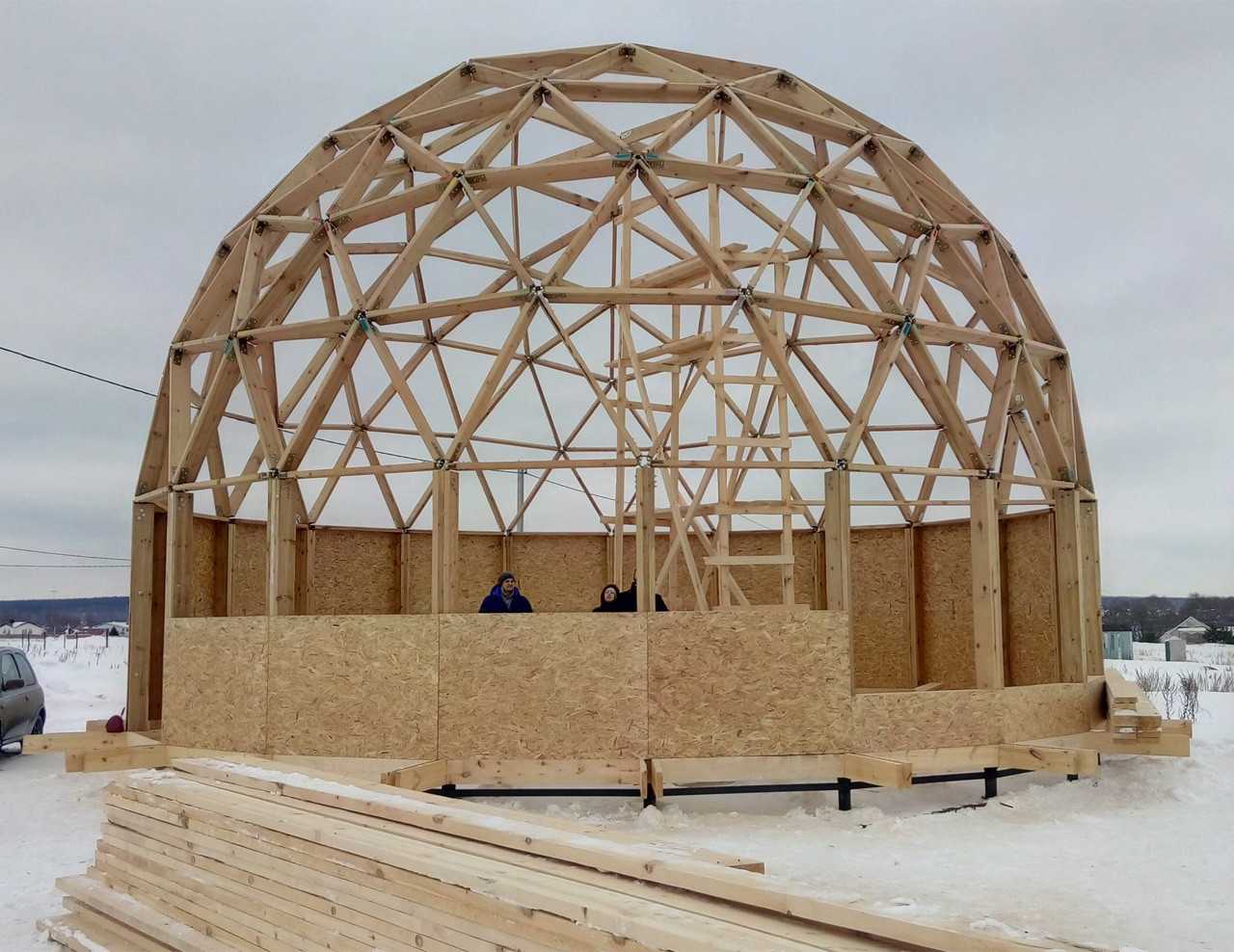

Каркас геодезического купола.
Проектирование геодезической купольной крыши
Расходных материалов в отличие от скатной кровли для купольной кровли требуется значительно меньше. Всреднем расход материалов ниже на треть в сравнении с двускатной кровлей. При проектировании требуется высчитать точное количество заготовок бруса для рёбер и оснований треугольников, количество монтажных коннекторов и общий метраж обшивочного материала.
Расчет параметров: основные этапы ↑
Правильный расчет стропильной системы двухскатной крыши очень важен для обеспечения надежности и долговечности дома в целом.
Любая непосильная нагрузка или неравномерное распределение веса кровли могут стать причиной разрушения здания.
Каждый проект дома предусматривает индивидуальный план организации всей крыши на основе строительных норм и особенностей конкретного дома.
Расчет стропил для наслонного вида более простой и экономный, а висячей – более прочный, поэтому в проектах часто комбинируется устройство обоих вариантов.
В первую очередь определяют уклон скатов, поскольку, скажем, в случае минимальных углов, 10–15° действуют некоторые ограничения на выбор кровельного материала. Стропильная система практически проектируется на уже выбранное покрытие.
Хотя с увеличением уклона материальные затраты растут, при этом также улучшаются эксплуатационные характеристики – «крутая» крыша может сама очищаться от дождевой воды или снега. На строение с уклоном больше 45°, вообще, можно настилать любой кровельный материал.
Еще одним ограничителем наклона являются природные явления. Особой точности требует связанный с ними учет параметров крыши, например, снеговые и ветровые действия.
Далее приступают к определению общего веса пирога для кровли, который включает обрешетку, утепление, а также кровельное покрытие.
Заключительным этапом является расчет пиломатериалов и подготовка инструкции по креплению кровли.
Для определения количества кровельного материала нужно предварительно определить площадь двухскатной крыши. В принципе для тех, кто знаком с азами геометрии, как посчитать площадь, сложности не представляет.
Постоянные и временные нагрузки: их расчет и рекомендации ↑
При расчете нагрузок любой природы, конструктивных и атмосферных, используют сложные математические формулы с учетом корректирующих коэффициентов.
После определения давления от кровельного покрытия, обрешетки, утепления и стропильной системы, их суммируют и полученную величину делят на полную площадь скатов и получают величину, приходящуюся на 1 кв. м. Для двухскатных строений результат умножают на поправочный коэффициент К=1,1. В среднем это значение для жилого дома составляет порядка 40–50 кг/ кв. м.
В зависимости от климатических особенностей региона снеговая нагрузка может быть равной 80–150 кг/кв. м. Для её подсчета используют следующие поправочные коэффициенты:
Например, если на почве снеговое давление составляет 70 кг/кв. м, то на верху дома это значение уже будет 70 х 0,7=49 кг/кв. м.
В местах, где наблюдается постоянное повышенное скапливание снега согласно данным подсчета необходимо установить спаренные стропила и сплошную обрешетку.
Ветровое воздействие рассчитывают при помощи коэффициентов изменения аэродинамического влияния и ветрового давления, с учетом того, что давление порывов ветра на кровлю меняется в зависимости от расположения скатов к ветру.
Материалы, необходимые для обустройства стропильной конструкции
Перед тем как сделать стропила для двухскатной крыши, следует определиться, какие материалы будут использоваться для их изготовления.
Схема монтажа наклонных стропил.
Здесь также необходимо ориентироваться на рекомендации опытных строителей. Например, многие мастера не рекомендуют использовать для балок бревна, что обусловлено их большим весом. Кроме того, желательно применять в качестве крепежного материала не гвозди, а саморезы. И в том, и в другом случае потребуется использование накладок и вкладышей.
Количество материалов, которые необходимы для того, чтобы сделать стропила для крыши, зависит и от варианта сборки стропильной конструкции. На сегодняшний день их существует несколько:
- с использованием стоек;
- с использованием подкосов;
- с использованием и стоек и подкосов.
С учетом всех вышеперечисленных факторов для обустройства конструкции потребуются следующие материалы и инструменты:
- доски или брус из древесины хвойных пород толщиной от 40 до 100 мм;
- брус сечением 10х10 см для конька крыши и изготовления лежня и мауэрлата;
- хомуты из стальной полосы;
- гвозди или саморезы;
- скобы;
- топор;
- уклонометр или лазерный уровень;
- молоток или шуруповерт.
Схема скользящей опоры для стропил.
Перед проведением работ потребуется произвести расчет перепада между стенами здания для уклона крыши. Это можно сделать, воспользовавшись формулой со следующими показателями:
В данном случае Ш – это расстояние между стенами дома, L – угол наклона кровли, Н – перепад между стенами.
Слабые стороны мансарды
Перед тем как обустроить чердак в доме, следует провести необходимые расчеты и быть готовым к серьёзным финансовым вложениям. Строительство полноценной мансарды предполагает большую площадь крыши, нежели в обычном строении со стандартным чердаком. Следовательно, строительных материалов понадобится тоже больше.
Добавьте сюда необходимость проведения дополнительных строительных работ по обшиванию, прокладке электропроводки и монтажу вентиляции, а также внутренние отделочные работы.
Процесс строительства мансардыИсточник бор52.рф
При строительстве мансарды следует учесть возможные проблемы:
Больший вес конструкции.
Термоизоляция и увеличение площади крыши (для удобного пользования внутренним подкровельным пространством) приводят к утяжелению крыши в полтора, а иногда и два, раза. Поэтому следует заняться укреплением фундамента и каркаса.
Увеличение стоимости.
Очевидно, что весь необходимый объем работ предполагает значительные финансовые расходы. Утепление, обустройство вентиляции, отопления, оборудование новых окон, внутренняя отделка дешёвыми быть не могут.
Определённые трудности при монтаже.
Провести указанный объем работ собственноручно практически не реально. Подобные умельцы – большая редкость. Следовательно, понадобится привлечение определённых специалистов, услуги которых придётся оплачивать.
Обустройство мансарды довольно трудоёмко и проблематично, как и любое строительствоИсточник repairblog.ru
Балки на потолке как новое решение интерьера
В домах, которые построены в 19 и более раннем веке, балки были подпорками для перекрытия чердака и держали на себе весь вес крыши. Со временем, балки перестали спускать внутрь дома, а оставляли их на чердаке, тем самым скрывая их, как ненужный элемент.
Сейчас многие дизайнеры снова возвращаются к тем временам, только тем балка выступает как декор. Но даже, такую балку можно оснастить светильниками или подвесной люстрой.
Еще одна функциональность декоративных балок — это зонирование пространства. Так, можно с помощью балки и освещения сделать две раздельных зоны. Главное правильно подобрать подсветку для этой цели.
Дом без потолка под крышу
По сравнению со зданием, построенным по традиционному проекту (с потолком и чердаком), дом без потолка с теплой крышей даже визуально производит впечатление мощи и комфорта. Причины просты:
- Свободного пространства — намного больше, обмен воздуха (естественная вентиляция) — лучше, в целом одноэтажный дом без чердака похож на средневековый замок – прочный, неприступный, надежный;
- Объем, появляющийся под крышей, часто используются для обустройства второго уровня или антресольного этажа открытого типа.
Но дом без потолка имеет и слабые стороны:
- Менее прочная система стропил — горизонтальные нагрузки минимизируются внедрением балок-ригелей;
- Без естественной тепловой преграды – потолка – одноэтажный дом без потолка всегда холоднее, а это требует дополнительной теплоизоляции.
Деревянная подстропильная балка
В промышленном строительстве чаще всего используются балки, склеенные из досок. Такие конструкции гораздо прочнее и долговечнее, чем цельные изделия, возможно изготовление различных форм подстропильных балок. Изделия из конструкционного клееного бруса получили широкое распространение при устройстве кровельных систем. Цельные круглые бревна могут выдержать более серьезные нагрузки, но они сильно уступают клееному брусу по прочности на изгиб.
Узел стыкования деревянной подстропильной балки можно увидеть на фото ниже.
Поперечное сечение балки бывает прямоугольным или двутавровым. Верхний и нижний пояса подстропильной балки могут быть параллельными, либо двускатный верхний пояс и горизонтальный или ломаный нижний пояс. При длине пролета до 15 метров часто используются двутавровые балки со стенками из досок или фанеры и брусковыми ребрами жесткости.
Минвата
Для монтажа этого вида теплоизоляции понадобится приобрести дополнительно особенную пленку – мембрану. Которая пропускает влажный воздух только в одну сторону. Кроме пароизоляционной мембраны, понадобится и плёнка для гидроизоляции теплоизолятора с наружной стороны. Они необходимы для того, чтобы обеспечить сохранность утеплителя и продления его срока службы. Пленки предотвращают попадание воды в утепляющий слой и деформацию минваты в следствии намокания.
Укладывается минеральная вата в проёмы стропильной системы таким образом, чтобы между плитами утеплителя и стропилами не оставалось зазоров. С наружной и внутренней сторон вата закрывается пароизоляционной и гидроизоляционной пленкой. С внешней стороны, под кровельным материалом, обязательно наличие вентиляционного зазора, позволяющего отводить наружу излишки влажного воздуха.
Для чего предназначен
При строительстве дома на несколько этажей необходимы межэтажные перекрытия. Одно из них находится в основании чердака, отделяя от него верхний этаж. В многоэтажных домах черновой потолок делают из бетонных плит.
Если дом деревянный, то каждое перекрытие имеет сложную многослойную структуру. При этом нужно учитывать следующее:
- Деревянные детали подвержены разрушающему действию различных факторов: влаги, насекомых, грибка и других. Конструкция должна предусматривать защиту от них.
- Балки могут иметь неровности. Перед созданием финишного слоя потолка нужно позаботиться о выравнивании поверхности.
Планируя, как сделать черновой потолок в частном доме, нужно учитывать, будет ли сверху ещё один этаж или чердак. В последнем случае необходимо предусматривать наличие существенной разницы температур.
Черновой потолок по деревянным балкамИсточник potolok-exp.ru
Монтаж стропил
Это наиболее сложный этап строительства стропильной системы. Система будет безраспорной, на стропильных ногах делаются специальные запилы для упора о мауэрлат. В таком положении они не раздвигают стены, а прижимают их, эта стропильная система устойчивее наслонной.
Шаг 1. Установите диагональные стропила. Для их изготовления применяется доска 50×150 мм, если длины не хватает, то материалы следует сращивать. Во время сращивания надо точно соблюдать существующие рекомендации, при этом в местах стыка обязательно необходимо в дальнейшем установить подпорку, это следует иметь в виду во время выбора места наращивания. Следите, чтобы все четыре элемента располагались под одинаковым углом. Если величина свеса немного отличается – не проблема, параметр легко подогнать под требуемое значение кобылками.
Диагональные стропила
Шаг 2. Приступайте к установке обыкновенных стропил. В местах упора с мауэрлатом надо запилить площадку, верхний конец фиксируется к коньковому прогону.
Площадка-опора
Одна из стропильных ног опирается на площадку
Вид на строительство
Опирание следующих стропильных ног на площадку
Все соединения забивайте на три гвоздя под углом. Два гвоздя вбиваются по сторонам и один в ребро бруса.
Все соединения укрепляют гвоздями
Процесс строительства стропильной системы
Для повышения устойчивости дополнительно закрепите стропила металлическими уголками. Необязательно вкручивать саморезы, намного удобнее пользоваться гвоздями, устойчивость конструкции от этого не понижается. Дело в том, что они работают на срез, а не на выдергивание.
Промежуточные стропила зафиксированы металлическими уголками
Вид на соединение
Узел стыка стропильных ног
Выставлять стропила надо под веревку. Вначале монтируются две крайние ноги, внимательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под нее выполняйте монтаж всех оставшихся элементов.
Фото процесса строительства крыши
Мастер скрепляет гвоздями стропильные ноги
Шаг 3. Подровняйте вылет стропильных ног под карниз. Отмечать следует отбивочной строительной веревкой, отрезать легче бензиновой пилой.
Четырехскатная стропильная система дома
Фиксация узлов опирания металлическими уголками
Стропильная системы для деревянного дома
Стропила – это первый шаг при формировании рельефа скатной крыши. Среди всех типов при возведении деревянных крыш используют один из трех вариантов:
- Деревянные фермы;
- Висячие стропила;
- Наслонные стропила.
Деревянные фермы – очень редко встречающее в индивидуальном строительстве решение. Подобные конструкции рационально использовать для реконструкции зданий старой постройки, а также при возведении промышленных сооружений. Основной характеристикой деревянных ферм является их особенность перекрывать большие пролеты протяженностью до 20 метров и использование неизменных деревянных конструкций.
Висячие стропила – это деревянные конструкции крыши, когда в доме нет центральной несущей стены. Применяются в основном для зданий, ширина которых менее 8 метров. Кроме того, висячие стропила используют при сложных архитектурных решениях, например, при возведении крыши дома в китайском стиле.
Наслонные стропила – самая распространенная схема для возведения деревянной скатной крыши. Свое название получили благодаря конструкционной особенности, когда нижний конец стропильной ноги расположен на мауэрлате, а верхний опирается на стойку. Используемый шаг может варьироваться от 60 до 200 см. В качестве материала используют брус или составные доски. Идеальное решение для домов шириной от 7 метров, конструкция которых подразумевает наличие хотя бы одной несущей стены.
Технологии постройки
Второй этаж в частном доме можно возвести несколькими способами. Их выбор зависит от имеющегося материала и особенностей основного здания. Чтобы знать, как построить второй этаж без нагрузки на первый, сначала нужно внимательно ознакомиться с технологиями возведения дополнительного этажа.
Выделяют следующие способы постройки:
- Каркасная технология. Именно такой способ возведения второго этажа не будет накладывать слишком большую нагрузку на здание, постройка из любого материала выдержит каркас. Траты на материал минимальные и осуществлять монтаж можно в любую погоду. Кроме того, каркасный этаж устойчив к возгоранию.
- Древесная технология. Укладка древесины на пол и стены осуществляется по довольно сложному принципу. К такому способу прибегают крайне редко. К тому же каркас из древесины будет давать сильную нагрузку на основу здания.
- Металлические или каменные конструкции. Самыми прочными материалами для укладки являются камень и металл. Однако они попадают и в категорию самых дорогих. Второй этаж, построенный с использованием этих материалов, буде очень прочным. Но и нагрузка на первый этаж будет соответствующая.
Дополнительное опирание
В тех случаях, когда стропильную ногу необходимо разгрузить, подкосы или стойки устанавливают, как правило, не на балки перекрытия, а на лежень, который укладывается на несущие стены. Такую конструкцию называют наслонной.
Конструкции с опорой на несущие стены называются наслонными
Но, бывают случаи, когда строение не имеет ни внутренних несущих стен, ни колонн. В результате конструкцию можно сделать только висячей.
Классическая висячая система подразумевает опирание ноги только на две точки – мауэрлат или балку перекрытия и коньковый прогон. Однако если здание большое или кровля пологая с длинными скатами, может потребоваться усиление конструкции для предотвращения деформации скатов.
Схема устройства висячей системы
В таких ситуациях и приходят на помощь стойки и подкосы, установленные на перекрытия. Напомню, что подкосы, в отличие от стоек, устанавливаются под углом. Чаще всего их монтируют с двух сторон стойки, подпирающей коньковый прогон, но встречаются и другие варианты их расположения.
Стойки крепятся к стропилам при помощи зубчатых пластин
Соединение стойки с балками обычно осуществляется при помощи зубчатых или перфорированных пластин. Также выполнятся и установка укосов, единственное, как и при монтаже стропил, торцы зарезаются под углом, равным углу их наклона.
Этапы монтажа
Кровельные работы начинаются с монтажа каркаса крыши. Сначала устанавливается мауэрлат (основа кровельной системы, опора для стропил), собирается и фиксируется стропильная система (несущая основа крыши). В процессе сборки устанавливаются более мелкие элементы: стойки, раскосы и прогоны, которые служат для повышения жесткости возводимой конструкции.
Установка стропильной системы
При возведении каркаса важна роль грамотных расчетов и квалификации рабочих; соблюдение технологии позволит успешно выполнить последующие этапы. Важным параметром является шаг стропил. Он зависит от архитектурных особенностей крыши, а также от расчетных нагрузок, и может колебаться в пределах от 600 до 1500 мм.
Пароизоляция
После того, как стропильная система возведена, начинается монтаж пароизоляции.
Пароизоляционный слой: слой из рулонных или мастичных материалов, расположенный в ограждающей конструкции для предохранения ее от воздействия водяных паров, содержащихся в воздухе ограждаемого помещения.
Пароизоляционный материал, предназначенный для помещений без избыточной влаги, монтируют на внутреннюю часть стропильной конструкции. Основное свойство пароизоляции, герметичность, позволяет сохранять свойства следующего, теплоизолирующего слоя. Пароизоляция укладывается без зазоров; ее нижний край должен переходить либо на стену, либо на кровельное перекрытие; материал не должен уходить в карнизный свес.
Карнизный свес: Выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.

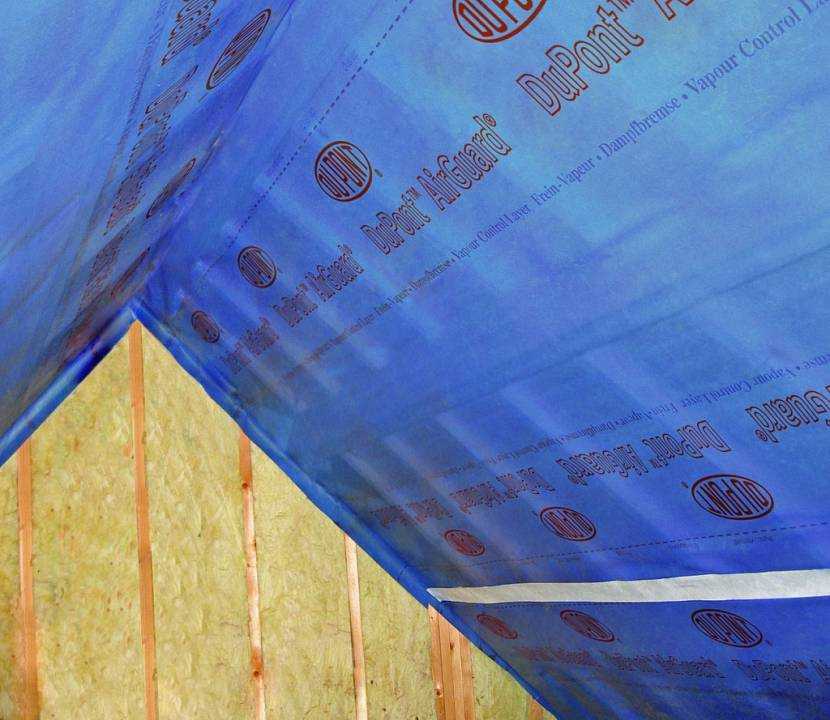

Пароизоляция кровельной конструкции
Утеплитель
Теплоизоляционный слой укладывается между стропилами поверх пароизоляционного материала; его толщина определяется теплотехническим расчетом. Для того, чтобы смонтировать теплоизоляцию, в конструкцию устанавливают опорную доску. Утеплитель нарезается таким образом, чтобы он полностью, без остатка заполнял пространство между стропилами.
Карнизный свес
Карнизный свес — узел кровельной конструкции, при сооружении которого часто допускаются ошибки. Следует помнить, что карнизный свес не нуждается в утеплении, а утепление ската ограничивается упорно-опорной доской, которая располагается в районе мауэрлата.
После закладки утеплителя следует позаботиться о следующем этапе — ровной укладке мембраны в нижней части кровли, в области холодного карнизного свеса. Для этого нижняя часть свеса оформляется сплошным настилом как подложка для мембраны.
5 вопросов к трем кровлям
В передней части карниза на торцы стропил устанавливается лобовая доска. Для того, чтобы оформить организованный отток воды из вентиляционного канала, применяют капельник (металлическую кровельную планку с загибом). Его устанавливают на лобовую доску с последующей фиксацией.

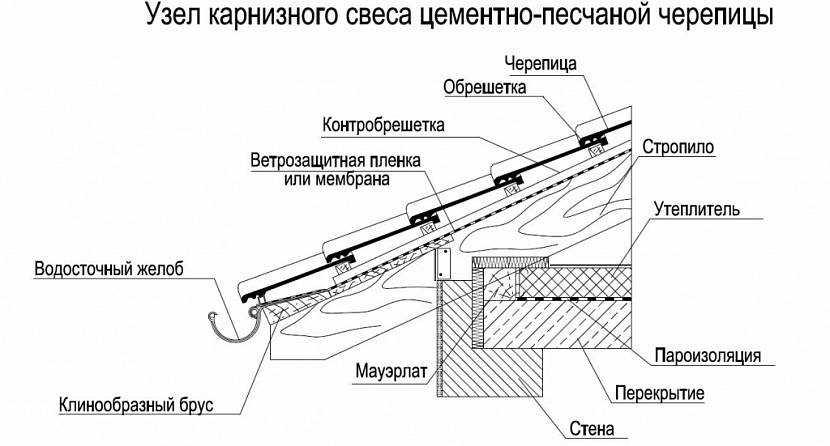

Схема карнизного свеса
Критерий – здравый смысл
На фотографии — дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.
Для любой строительной фирмы существует два подхода.
- Первый. Заказчик принес свой проект и подрядчик его построит.
- Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.
Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.
Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.
Выбор материала для изготовления стропил
Наиболее популярными являются деревянные системы стропил. Для таких конструкций дерево является самым надежным вариантом. Достоинствами материала являются легкость установки и ценовая доступность.
Для создания деревянных перекрытий лучшим материалом являются деревья хвойных пород, поскольку они с легкостью поддаются обработке.
Оптимальный вариант – деревянный брус, ширина которого составляет 10-15 см, а толщина – 5 см. Конкретный размер бруса определяется используемым кровельным покрытием, длиной стропил и углом их установки. В качестве материала используются также доски, которые, как правило, сшиваются.
Это в большей степени относится к строительству домов жилого назначения. Для промышленных построек и многоэтажных зданий чаще используются металлические стропила и некоторые другие материалы.
Обработка древесины
Для надежности и продления срока службы деревянной стропильной системы до монтажа материал должен быть обработан надлежащим образом. С этой целью применяют следующие составы:
- антибактериальные – их использование направлено на предупреждение процессов гниения под воздействием образующегося в подкровельном пространстве конденсата и воды;
- антипиретики, или противопожарные средства – призваны защищать древесину от возгорания.
Строительный рынок предлагает множество вариантов готовых составов. Для их нанесения лучше пользоваться обычной малярной кистью. Метод распыления в данном случае не годится, поскольку при этом древесина не пропитывается надлежащим образом.
Преимущества металлических стропил
При устройстве кровель зданий промышленного назначения и многоэтажек самым распространенным вариантом является металлическая стропильная система с технологией устройства стального каркаса.
По отношению к деревянным конструкциям металлические имеют ряд преимуществ, основными из которых являются:
- Высокий уровень пожаробезопасности. Используемые в качестве основы материалы совершенно не подвержены горению. В случае пожара металлические стропила могут в течение определенного времени сдерживать распространение огня, благодаря чему можно избежать обрушения кровельной конструкции.
- Нет необходимости в проведении антипиретической и антибактериальной обработки.
- Длительный эксплуатационный срок – достигается благодаря неподверженности материала развитию грибка. Что касается защиты от коррозии, для ее обеспечения на металл, служащий основой для изготовления стропил, наносится цинковое покрытие.
- Такие стропила можно монтировать независимо от времени года.
- Процесс монтажа стропильных систем из металла достаточно простой – для его осуществления требуется только дрель и шуруповерт.
- Благодаря небольшому весу стальной конструкции сокращаются нагрузки на несущие стены здания.
Целесообразность использования стропил из металла
Во время строительства многоквартирных домов устройство металлических стропил является отличным выбором. Они способны выдержать большие нагрузки, поэтому в качестве кровельного покрытия можно выбирать любой материал.
Однако в частном секторе подобное решение является большой редкостью, поскольку металлические конструкции не способствуют сохранению тепла, что значительно повышает расходы на отопление. При монтаже металлических систем необходимо учитывать этот момент. В вопросе теплозащиты деревянные стропильные системы обладают очевидным преимуществом: прекрасно сохраняют тепло, благодаря чему считаются экономически наиболее выгодными.
Усиление деревянных конструкций отдельными элементами из металла не оказывает существенного влияния на теплопроводность кровли в целом, поэтому такой прием вполне допустим, однако при этом между деревянными и металлическими конструкциями необходимо проложить слой изоляционного материала для предупреждения скопления конденсата в древесине, приводящего к ее гниению.
В случае установки металлических конструкций обязательным условием является их утепление, поскольку такие системы являются хорошими проводниками холода. Нередко стропила из металла применяются в качестве вставляемых под коньковый прогон дополнительных опор, так как эта часть здания подвержена наибольшим нагрузкам.
Виды крепежных элементов для узловых соединения с балкой
Давайте рассмотрим способы соединения стропила с балкой перекрытия:
Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:
- Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
- Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
- Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
- Шаг 4. Теперь выстрелите сквозное отверстие для болта.
- Шаг 5. Наденьте болт и зафиксируйте узел гайкой.
Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:
А вот пример изготовления деревянного крепежа для такого же узла:
По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.
Пеноплекс
По своему составу, это практически родственник пенопласту. Метод изготовления материала другой, но, внешне и по своим свойствам эти утеплители очень похожи. Дополнительных материалов в виде пленок или мембран здесь не потребуется. Можно использовать такое утепления как при внешних работах, так и при утеплении изнутри.
Монтаж осуществляется в проемы между стропильными досками на клей или, что бывает чаще – на монтажную пену. Ей же заполняются все промежутки между отдельными плитами и остальные зазоры. Стоит помнить, что слой пеноплекса, обеспечивающий одинаковую изоляцию по сравнению с минватой будет намного тоньше.
Рассчитываем деревянные балки перекрытия
Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.
Оптимальное сечение – прямоугольное.
Соотношение высоты и ширины 1.4:1.
В стену балка должна заходить не менее чем на 12 см.
В идеале балки крепят к анкерам, который заранее установлен в стене.
Гидроизоляция балок выполняется «по кругу».
При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.
Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.
Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:
| Пролет (м)/ Шаг установки (м) | 2.0 | 2.5 | 3.0 | 4.0 | 4.5 | 5.0 | 6.0 |
| 0.6 | 75х100 | 75х150 | 75х200 | 100х200 | 100х200 | 125х200 | 150х225 |
| 1 | 75х150 | 100х150 | 100х175 | 125х200 | 150х200 | 150х200 | 175х250 |
Если же требуется более точный расчет, то пользуются калькулятором Романова.
