Высота трубы относительно конька крыши

Виды и характеристики дымоходных труб

Асбестовые трубы разрушаются при температуре 300 градусов

Дымоходные трубы, изготовленные из разного материала, будут отличаться по своим характеристикам.

Асбоцементные трубы традиционно используются для обустройства дымоходов и до сих пор считаются самым бюджетным вариантом, но далеко не самым лучшим. Дымоходы, полностью выполненные из асбеста, эксплуатировать небезопасно:

• при нагреве выделяются канцерогены;
• материал трескается и разрушается при температуре выше 300°C.

Допустимо делать из асбоцементных труб только удаленные от источника тепла участки. Но выполняя сборку, сложно добиться герметичности, в том числе при использовании других материалов. Асбест имеет пористую и шероховатую структуру, поэтому поверхность быстро обрастает сажей и впитывает конденсат, из-за чего разрушается труба и снижается тяга.

В кирпичном дымоходе быстрее накапливается сажа

Кирпичные дымоходы – классика. Достоинства уравновешивают недостатки. Из преимуществ отмечается:

• внушительный срок службы – более 50 лет;
• огнестойкость;
• эстетичный внешний вид.

Недостатки:

• сложная сборка и обслуживание;
• шероховатая поверхность, накапливающая сажу;
• значительный вес конструкции;
• восприимчивость к кислотной среде.

Стальные дымоходы необходимо утеплять, чтобы не образовывался конденсат

Цельные металлические дымоходы изготавливаются из нержавейки. При их монтаже не возникает значительных затруднений. Они характеризуются многочисленными достоинствами:

• небольшой вес;
• антикоррозийные свойства;
• устойчивость к высоким температурам (до 500–700°C);
• гладкий внутренний канал;
• длительный срок службы (15 лет и более);
• препятствуют образованию конденсата.

Есть и недостатки: ограниченность применения из-за тонких стенок. Их можно использовать только в качестве гильзы кирпичной шахты либо внутри помещений. В целях расширения сферы использования цельнометаллические дымоходы утепляют.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

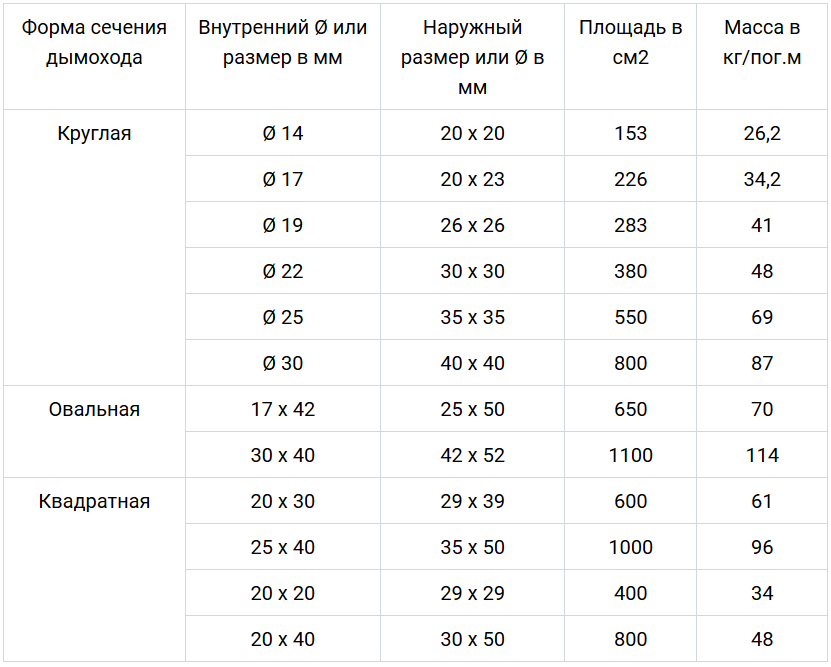

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Важность вентиляции и циркуляции воздуха в помещении

Дом или квартира – это герметичное закрытое пространство. В процессе жизнедеятельности человек вдыхает кислород и выдыхает углекислый газ. Готовка и другие процессы также наполняют помещения запахами и отработанным воздухом. Так как помещение герметично, то доступ свежего воздуха можно обеспечить посредством открытия окон и дверей. Но, это самый примитивный вариант, который имеет массу недостатков. В то время как система вентиляции позволяет регулярно наполнять дом свежим воздухом.

Существуют такие виды вентиляции:

• вентиляция жилого помещения;
• вентиляция подкровельного пространства;
• вентиляция посредством фановой трубы от канализации.

Никакая система вентиляции не будет действовать, если в ней нет тяги. Посредством тяги выполняется передвижение воздушных масс. Тяга может быть создана механическим путем, посредством вентиляторов, или же естественным. Дабы все работало естественным путем, труба вентиляции выводится через крышу. Ниже приводится схема, как работает система вентилирования в доме.

При нарушении правил установки каналов и шахт вентиляции, ожидаются следующие последствия:

1. Тяга будет слабой или отсутствовать вовсе.
2. Из санузла неприятный запах будет проникать в другие жилые комнаты.
3. Стены и потолки станут намокать, ввиду повышения влажности в комнатах.
4. Как результат, образование грибка и плесени, сказывающихся на здоровье.
5. Недостаточное количество кислорода и духота.
6. Вентиляционные конструкции начнут промерзать.
7. Кухня будет наполняться чадом и копотью в процессе приготовления еды.

Совет! Заниматься исправлением неполадок системы вентиляции куда сложнее, чем потратить время на точные расчеты и создание вентиляции при строительстве постройки. Вот почему труба вентиляции на кровлю должна быть выбрана правильно и выведена с соблюдением всех нюансов.

Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

Общие положения

Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

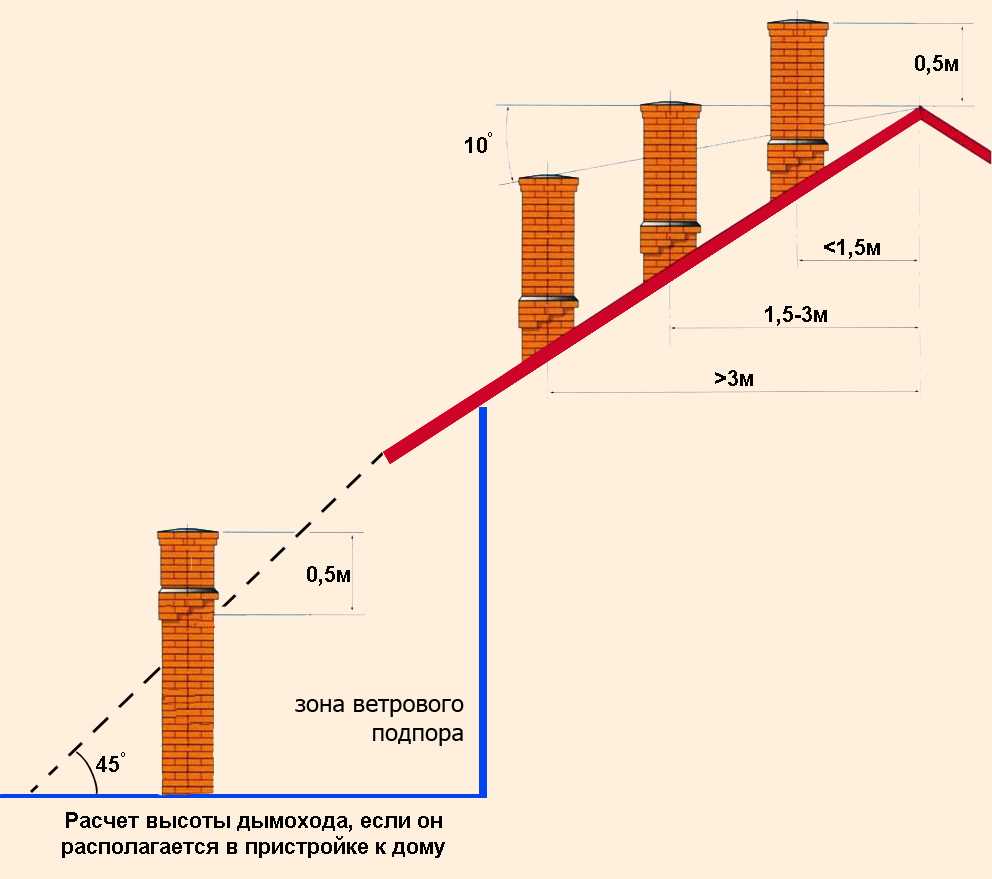

Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

• не меньше 50 см – над поверхностью плоской крыши ;
• не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
• больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
• вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала обеспечивает:

• наибольшее расстояние между ее устьем и дном колосника;
• конек не преграждает путь воздушным потокам;
• гарантирует минимальные затраты на строительство канала, по которому отводится дым.

В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

• На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
• Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.

• Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
• Отсеченный отрезок и дает искомую величину.
• Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
• Остается проверить удовлетворяет ли полученное значение строительным нормативам.

Предлагаем ознакомиться Как выровнять лаги под фанеру

Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

• Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
• На схеме отмечают ось симметрии дымохода.
• Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
• Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.

Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:

• a – расстояние от конькового хребта до устья трубы;
• b – расстояние от оси симметрии дома до оси симметрии дымохода
• в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких. С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение

С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д

С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

• защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
• герметизация;
• обязательное требование – плотное прилегание вентиляционной трубы к крыше;
• установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Значение дымохода и дымовая тяга

Газы по дымоходу поднимаются самостоятельно под действием нескольких физических сил. Дым, образующийся при горении, легче воздуха, он поднимается наверх. Его легкость обусловлена температурой. Как известно, чем больше нагрет газ тем меньше молекул его содержится в единице объема и тем легче он сам по себе. Легкие газы всегда поднимаются наверх.

Кроме того, значение имеет разница давлений и температур между воздухом снаружи и газами внутри. Эта разница как бы вытягивает наружу газы из дымохода. Этот процесс называется тягой. Тяга возникает в том случае, если имеется перепад давлений. С физической точки зрения тяга — это разница давлений.

В дымоходах с естественной, пассивной тягой действует сила Архимеда. Воздух находящийся внизу максимально разрежен, поскольку имеет высокую температуру. Плотность его минимальная. Воздух наверху, снаружи дома, минимально разрежен, поскольку он холодный.

Плотность его выше. Происходит это так: тяжелый холодный воздух опускается по дымоходу вниз и выдавливает теплый легкий воздух наверх, таким образом дым поднимается по трубе и выводится наружу. Пока нагревательный прибор работает, воздух внизу трубы будет теплее, чем снаружи.

Однако разница температур — не единственный фактор, влияющий на тягу.

Рекомендуем ознакомиться: Как работает однотрубная система отопления в частном доме?

Оптимальное расположение дымохода

Для крыши со скатом самым рациональным нахождением части отвода для дыма будет значение, максимально приближенное к ребру конькового выступа.

При проектировании в любом проекте расположенность рядом с коньком поможет обеспечить самое большое расстояние до устья от дна колосника. Барьер в этом случае не будет препятствовать прохождению воздушных масс.

Определить высоту несложно в том случае, если между ребром и трубой полтора метра. Поможет метод построения домовой модели.

Реализуется он следующим образом:

• Дом схематично изображается в удобном масштабе. Параллельно уровню грунтовой поверхности проводится линия;
• Полметра в выбранном масштабе потребуется отложить от нее вверх в месте, где идет пересечение кровельной поверхности с дымоходной частью;
• Через точку проводится горизонталь, которая покажет значение минимальной высоты для расположения устья;
• Предел для высоты отвода находится по аналогии для случая, когда расстояние лежит в пределах от полутора до трех метров;
• Тогда от верха крыши откладывается просто горизонтальная прямая. Она показывает минимальное значение высоты.

Дымовые трубы

На что влияет дымовая труба

Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.

Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.

https://youtube.com/watch?v=APG7VLXArMI

Выбор высоты трубы

И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос  — какой высоты должна быть дымовая труба?

С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.

В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.

Дымовая труба на наклонной крыше

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.

Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:

• Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
• Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
• Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
• При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
• Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали

Выбор высоты дымохода

Хомут для растяжек

Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.

Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.

Расчетное определение высоты дымовых труб

Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?

Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:

• Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
• Коэффициент, показывающий скорость оседания продуктов сгорания
• Масса выделяемых продуктов сгорания за единицу времени
• Количество труб

Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.

Труба выше конька

Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.

В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.

Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом

Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье

Дымоход и внешние факторы

Всякий отопительный прибор, основанный на принципе горения, подключается к дымовому вытяжному каналу. Воздуховоды бывают неметаллическими и стальными. Из первых различают:

• кирпичные — прочные, надёжные и теплоёмкие;
• асбоцементные — недорогие, но пористые;
• керамические — они состоят из наружного бетонного короба, минваты и огнеупорного внутреннего слоя.

Стальные дымоотводы изготавливают одно и двухконтурными. Вторые состоят из двух труб с проложенным между ними утеплителем.

Определяющим показателем, влияющим на производительность отопительного котла, является тяга в дымоходе. С её увеличением улучшается горение, повышается КПД тепловой установки. Разница давлений и температур на входе в вентиляционный канал и при выхлопе из него придаёт движение газовому потоку внутри сечения (интенсивность струи) и называется тягой. Чем больше высота трубы дымохода над крышей, тем эффективнее работают печные агрегаты.

Существует немало причин, обусловливающих значительное ослабление действенности оттока газа вплоть до опрокидывания струи, когда продукты горения оказываются непосредственно в помещении. Факторы, оказывающие влияние на уровень тяги, делятся на 2 группы: внутреннее строение дымохода и внешние обстоятельства, под которыми понимают:

1. 1. Расположение верхней отметки печной трубы ниже конька кровли. При порывах ветра создаются завихрения вблизи выхода дыма, что приводит к формированию дополнительного сопротивления, значительно уменьшая тягу.
2. 2. Присутствие крупногабаритных объектов невдалеке от выхлопа вентиляционного канала, способных образовать зону разряжения или большего давления. Это может быть высокое дерево или соседнее здание.
3. 3. Погодные условия (полный штиль, туман и дождь) способствуют ухудшению вытяжки из дымохода.

Когда в течение длительного времени печкой не пользуются, например, летом, в трубе могут поселиться шмели или птицы вьют себе гнездо. Слои сажи имеют свойство накапливаться на стенках вентиляционного канала и сужают сечение.

Как проводится расчет высоты

Согласно нормативам строительных правил СП 7.13130.2013. высота дымохода, возвышающегося над кровлей, зависит от расстояния от него до конструкций, выделяющихся на крыше (парапеты, конек, вентиляционные ходы) и их высоты. Если все выступающие элементы крыши одинаковы или больше по высоте по отношению к кровельным конструкциям, то величина высота дымовой трубы над крышей должна быть следующей:

1. ≥ 0,5 метра, если крыша плоская;
2. ≥ 0,5 метра, если расстояние от канала до сторонней конструкции (например, вентиляции) по прямой менее полутора метров;
3. Печной ход должен быть ≥ высоте сторонней конструкции, если расстояние до сторонних элементов на крыше (вытяжных ходов, парапетов, сплошных ограждений) по прямой линии находится в пределах 1,5-3 метра;
4. Дымоход должен возвышаться или быть на одном уровне с линией, визуально проведенной от конька, и составляющей угол 10˚ по отношению к линии горизонта, если расстояние от печной трубы до конька ≥ 3 метра.

Но для любых вариантов окончание дымовой конструкции над коньком крыши должно располагаться выше, чем крыша соседних пристроек, а высота вентиляционной конструкции относительно конька должна быть меньше или такой же, как и печной ход.

Уже построенный дымоходный канал, если он выложен ниже требуемых высот, наращивается до тех пор, пока верхняя его часть не поднимется отложенной под углом 45˚ линии от верхней точки вниз. Оптимальное расположение дымохода на крыше дома предусматривает минимальное расстояние от нее до конька, что обеспечивает:

1. Максимальную высоту, считая от устья канала до колосников;
2. Конек не будет мешать каналу образованием завихрений воздуха;
3. Оптимальные расходы.

Если в горизонтальной плоскости расстояние между коньком крыши и дымоходом ≤ 1,5 метров, то высота дымохода над крышей может быть рассчитана опытным путем – построением масштабной модели или схемы (эскиза, чертежа). На чертеже в месте пересечения дымохода и основания кровли откладывают горизонтальную лини, и от нее откладывают 50 см вверх. В точке пересечения будет находиться оголовок канала.

Минимальная высота должна быть следующей в заисимости от места ее размещения: на схеме откладывается горизонтальная линия, проходящая через верх кровли здания. Эта линия будет означать минимальную высоту выступающей части дымоходного канала.

Если вывод вверх превышает расчетный, то это отрицательно скажется на самой конструкции – постройка при сильном порыве ветра может наклониться или опрокинуться, даже кирпичная. Поэтому, если параметр все-таки нарушен, конструкцию укрепляют тросами-растяжками. Ниже приведена таблица, которая отражает требования к габаритам трубы, которые нужно учитывать при расчете высоты дымохода:

Какая высота трубы над крышей должна быть, если она находится далеко от конька: минимальное расстояние между дымовым каналом и коньком вычисляют 2-мя методами: на основании графиков, включающих в себя розу ветров, объемы и размеры конструкций на крыше дома, и при помощи формул. Для последней методики нужен чертеж крыши со всеми находящимися на ней элементами и конструкциями.

1. На схеме откладывают коньковую ось, и ось, параллельную трубе дымового канала;
2. Через верхнюю точку крыши откладывают горизонтальную ось, и вниз от нее прочерчивают угол 10˚. Линия угла продолжается, пока не пересечет ось дымохода;
3. Полученный отрезок в масштабе и после перевода в единицы измерения, привязанные к реальному строительству, будет результатом, какой высоты труба должна быть согласно правильным расчетам.

Участок дымового канала, который выступает над кровлей, оштукатуривают цементно-песчаным раствором слоем до трех сантиметров, чтобы обезопасить кровельные материалы и элементы стропильной системы от возгорания – труба может сильно нагреваться. На чердаке дымоход белят мелом или известью для того, чтобы на белом фоне были заметны следы потеков, которые нужно ликвидировать.
