Как рассчитать высоту крыши

Мансардная «ломаная» крыша

Одной из разновидностей двухскатной крыши является мансардная крыша. У нее ломаные скаты, причем «ломать» их можно в любом месте и под разными углами. За счет этого увеличиваются площадь и объем мансардных помещений. Высота крыши от конька до перекрытия обычно составляет 2,5–3,5 м. Чаще всего мансардная крыша используется для строительства дач. В этом случае можно получить мансардный этаж на стенах первого этажа и при этом частично сэкономить на строительстве стен второго этажа. Минусами мансардных крыш являются неустойчивость к сильным ветровым нагрузкам и спорная эстетическая привлекательность.


Разновидности мансардных крышИсточник alimstroi.ru

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Расчет вальмовой крыши

Если мы строим дом, то ориентировочно должны понимать, сколько и какого именно материала мы должны купить для строительства. Для покупки кровельных материалов нужно точно знать площадь крыши, которая непосредственно зависит от высоты конька и уклона крыши.

Высота конька рассчитывается исходя из того, какая нам нужна высота мансардного помещения – это примерно 2,5 метра плюс высота от потолка до конька (включая обшивку и утепление) – не менее 50 см. Вот и получается не менее 3х метров. Угол наклона кровли выбирается самостоятельно, ориентируясь на характеристики покрытия и воспользовавшись имеющимися в Интернете онлайн-калькуляторами, или можно обратиться к специалистам в фирме, где вы приобретаете кровельный материал.

Перед тем как рассчитать крышу дома, нужно отдельно просчитать параметры стропильной системы и отдельно – площадь крыши.

Для того чтобы нагрузка на крышу распределялась равномерно, важно правильно выбрать сечение стропил. Этот показатель рассчитывают в зависимости от расстояния между стенами здания, уклона крыши и шага стропил

Поскольку стропильная система представляет собой набор треугольных конструкций, для расчета стоит пользоваться формулами из школьного курса математики.

Если длина стропильной ноги получается меньше 3 м, то доски выбирают толщиной примерно 10 см, а шаг стропил (расстояние между ними) выбирается в пределах 110-130 см. Если же требуются более длинные стропила (до 5 м) ширину стропильных досок увеличивают вдвое. Чтобы уберечь стропила от прогибов, можно дополнительно устанавливать стойки или подкосы

Этап №1: Минимальная и максимальная высота кровли по уклону

Подбор уклона кровли — один из важнейших этапов расчета стропильной системы. Но как он связан с расчетом высоты крыши?

Все просто: любую крышу можно представить как набор прямоугольных треугольников. В частности, для симметричной двускатной кровли скат — это гипотенуза, высота — один катет, а половина ширины дома — второй катет. Следовательно, при увеличении или уменьшении угла наклона ската меняется и высота крыши.

Поэтому, чтобы рассчитать высоту крыши по известному уклону используют формулу:

h=c·tg(A)

Здесь h — это высота кровли, c — расстояние между краем карнизного свеса и коньком, A — угол наклона ската.

Тангенс рассчитывают на калькуляторе или смотрят по таблицам Брадиса. Значения тангенса для некоторых углов приведены в таблице:

Угол наклона А, градусы 20 22 24 25 26 28 30 32
tg(A) 0.364 0.404 0.445 0.466 0.488 0.532 0.577 0.625
Угол наклона А, градусы 34 35 36 38 40 42 44 45
tg(A) 0.674 0.7 0.726 0.781 0.839 0.9 0.966 1
Угол наклона А, градусы 46 48 50 52 54 55 56 58
tg(A) 1.035 1.111 1.192 1.28 1.376 1.428 1.482 1.6

Из-за прямой зависимости от уклона кровли, перед тем как рассчитать высоту крыши дома, нужно сначала вычислить минимальные и максимальные углы наклона скатов. Они зависят от:

  • вида кровельного покрытия;
  • снеговой нагрузки на кровлю;
  • ветрового давления.

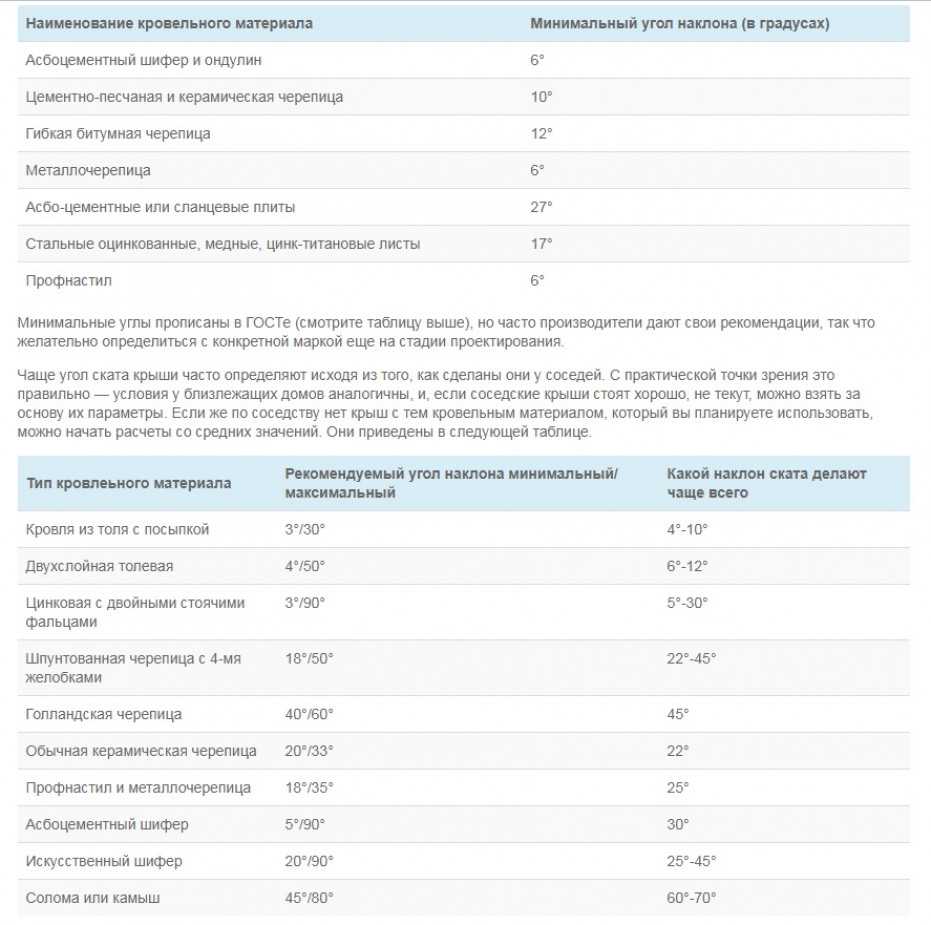

С кровельным покрытием проще всего: у всех материалов, кроме тех, что предназначены для монтажа на плоскую крышу, есть ограничение по минимальному углу наклона ската. У некоторых есть такое ограничение и по максимальному уклону. В частности, керамическую и цементно-песчаную черепицу нельзя монтировать на участки кровли, уклон которых больше 60°, а шифер недопустимо укладывать при угле наклона крыши 45° и более.

Если уклон ската меньше минимального для выбранного вида материала, то это не значит, что его в принципе нельзя использовать в качестве кровельного покрытия. Но затраты на устройство кровли сильно вырастут, поскольку под кровельным покрытием нужно будет сделать герметичный гидроизолирующий слой из специальной мембраны или полимерно-битумных материалов.

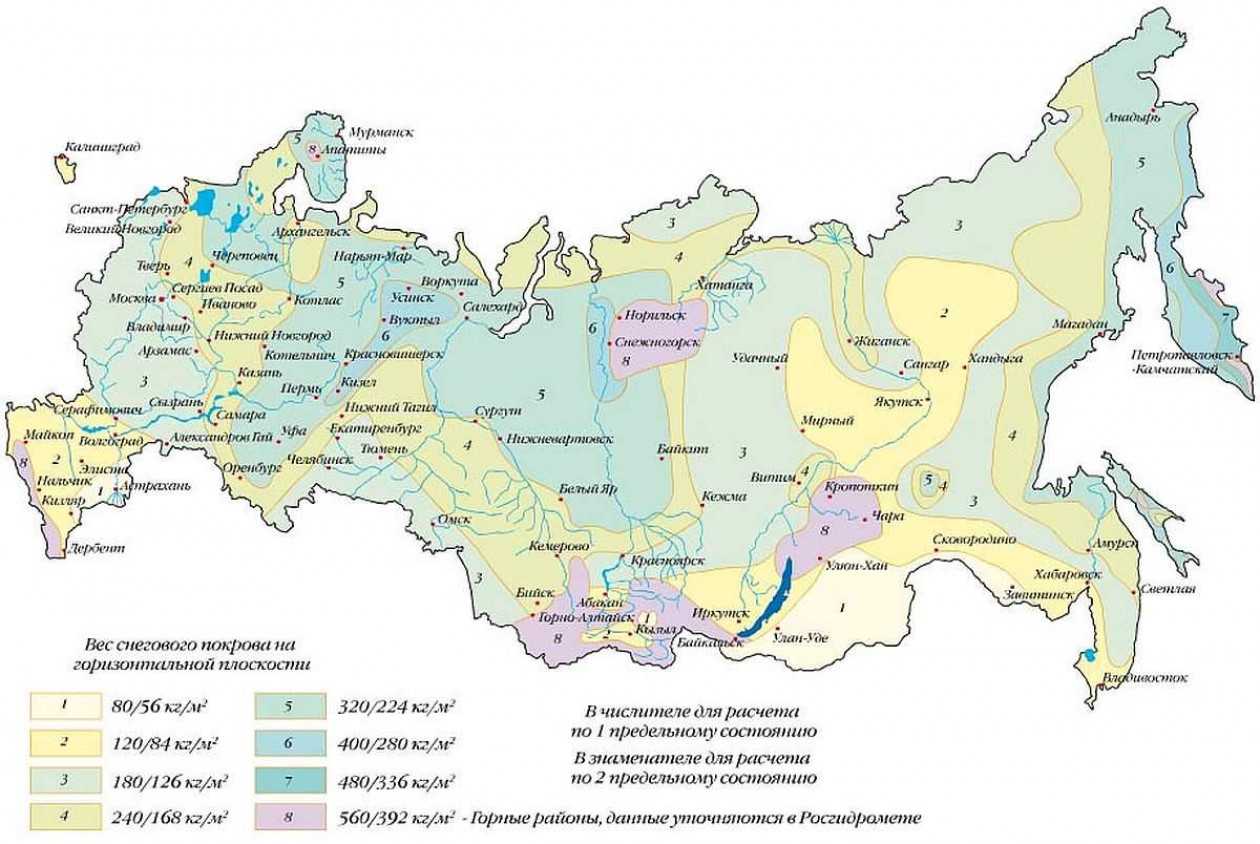

После выбора кровельного материала нужно учесть снеговую нагрузку. В отличие от веса самого кровельного пирога, масса снеговой шапки на крыше сильно зависит от угла наклона скатов. Так, согласно нормативу СП 20.13330.2016 «Нагрузки и воздействия» для простой односкатной или двускатной крыши:

  • при уклоне 30° и меньше, весь снег задерживается на крыше;
  • при уклоне 60° и больше, снег соскальзывает со ската вниз;
  • при уклоне от 30° до 60°, снег частично остается на скатах, причем с ростом угла наклона кровли снеговая шапка пропорционально уменьшается.

То есть, меняя уклон в диапазоне от 30° до 60°, мы меняем и расчетную нагрузку на стропильную систему. Это позволяет рассчитать минимально допустимый угол наклона и высоту кровли в зависимости от несущей способности стропильной системы.

Например, если стропильная система может выдержать до 150 кг/м2, а вес конструкций кровли равен 50 кг/м2, угол наклона скатов нужно подобрать так, чтобы снеговая нагрузка не превышала 100 кг/м2.

Это упрощенный пример, подробнее о расчете снеговой нагрузки и уклона кровли читайте здесь.

Если снеговую нагрузку большая высота крыши относительно высоты дома и, соответственно, крутые скаты снижают до нуля, то с ветровой нагрузкой все с точностью до наоборот.

С наибольшей силой ветер «давит» на вертикальные препятствия: сплошные заборы, стены зданий, рекламные щиты. С наименьшей — на горизонтальные поверхности. Следовательно, чем более пологая крыша, тем меньше прямое давление ветра на скаты. Но здесь важен баланс, поскольку при обтекании кровли воздушными массами на ее подветренной стороне создается подъемная сила. И она увеличивается с уменьшением высоты кровли.

Поэтому с точки зрения ветровой нагрузки оптимальным углом наклона крыши считается диапазон от 30° до 45°.

Нагрузка от кровли

На силовую конструкцию крыши существенное влияние оказывает ее собственный вес. И в данном пункте подробно рассмотрено влияние на нагрузку от кровли таких постоянных составляющих, как кровельный материал, теплоизоляционный слой и внутренняя отделка.

Для покрытия скатных крыш могут применяться следующие материалы:

  • Металлочерепица.
  • Керамическая черепица.
  • Цементно-песчаная черепица.
  • Мягкая битумная черепица.
  • Оцинкованная сталь с фальцами.
  • Волнистые асбестоцементные листы (шифер).
  • Волнистые битумные листы (ондулин).
  • Гонт (дранка).

У каждого вида кровельного материала свой вес из расчета на квадратный метр. С учетом веса и конструкционных особенностей материала подбирается оптимальный и допустимый угол наклона крыши.

Чем плотнее материал и герметичнее способ его укладки, тем меньше может быть уклон крыши и наоборот — чем мельче размеры (например черепица), тем круче должна быть крыша. Также существует зависимость, в которой с увеличением веса кровли увеличивается и угол наклона стропильной системы.

Рассмотрим рекомендуемые уклоны скатных крыш в зависимости от массы кровельного материала:

Кровельный материал Уклон крыши Масса 1 м²⁄кг
Асбестоцементный волнистый шифер толщиной до 5 мм от 1 : 10 до 1 : 2 10 — 11
Асбестоцементный волнистый шифер толщиной свыше 5 мм от 1 : 5 до 1 : 1 11 — 13
Волнистые битумные листы (ондулин) от 1 : 10 и более 4
Мягкая битумная черепица от 1 : 10 и более 8 — 15
Оцинкованная сталь с одинарными фальцами от 1 : 4 и более 3 — 6,5
Оцинкованная сталь с двойными фальцами от 1 : 5 и более 3 — 6,5
Керамическая черепица от 1 : 5 до 1 : 0,5 50 — 60
Цементная черепица от 1 : 5 до 1 : 0,5 45 — 70
Металлочерепица от 1 : 5 и более 3,6 — 5,5

Угол ската крыши может выражаться как в градусах, так и в процентах и дробью (отношение высоты крыши к пролету). Измерить угол ската смонтированной крыши можно при помощи специального инструмента (уклономер, транспортир, строительные уровни с поворотными линейками, лазерные измерители). Когда же речь идет о создании новой кровли, то для определения и задания нужного уклона удобно пользоваться дробным отношением высоты конька к длине пролета.

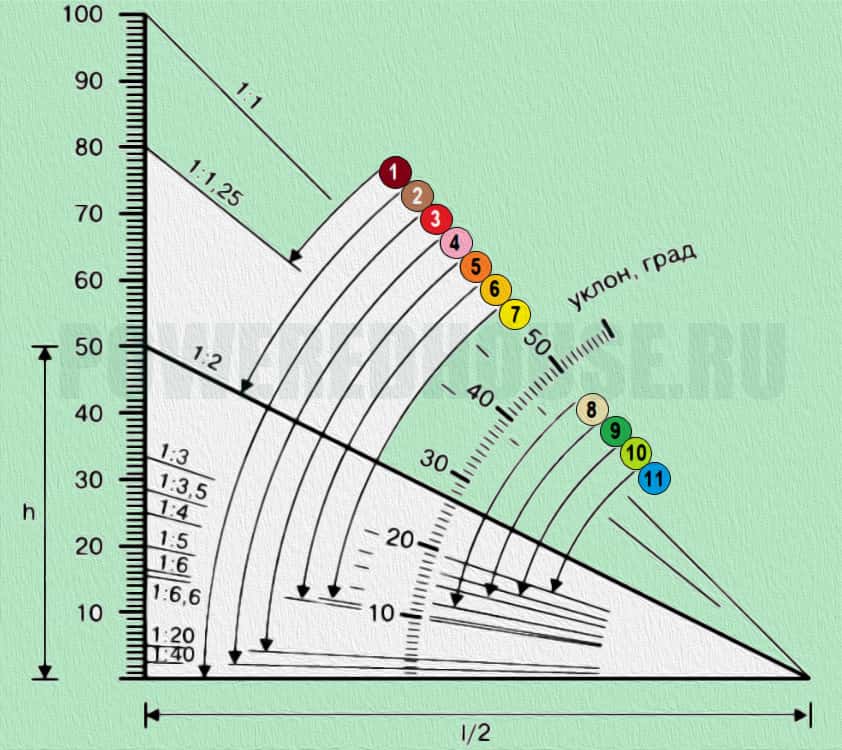

Следующая схема с указанием кровельных материалов наглядно показывает уклон крыши как в градусах, так и в отношении высоты к пролету:

1) Стружка, гонт, щепа.
2) Черепица, асбестоцементные и битумные плитки, сланцевые плитки.
3) Рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель.
4) Рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику.
5) Рулонные материалы трехслойных кровель без защитного слоя.
6) Рулонные материалы для двухслойных кровель, наклеиваемые на горячих и холодных мастиках, металлочерепица.
7) Волнистые асбестоцементные листы унифицированного профиля.
8) Черепица.
9) Асбестоцементные листы усиленного профиля.
10) Листовая сталь.
11) Асбестоцементные листы обыкновенного профиля.
h — высота конька.
l ⁄ 2 — расстояние по горизонтали (проекция) от конька до карнизного свеса.

Если помещения под крышей планируется делать жилыми, то в состав кровельного пирога добавляется слой утеплителя. И нагрузка от утеплителя рассчитываются исходя из его толщины и удельного веса.

Таблица удельного веса разных видов утеплителя:

Вид утеплителя Показатели удельного веса (плотности), кг ⁄ м³
минимальный максимальный
Минеральная вата 50 200
Пенопласт 100 150
Экструдированный пенополистирол 28 60
Пеноизол 10 10
Вспененный полиэтилен 24 60
Пеностекло 100 400

Нагрузку оказывает и отделка внутренней части мансардной крыши. В зависимости от применяемого материала (гипсокартон, фанера, вагонка) меняется и вес обшивки, воздействующей на стропильную систему.

Для расчета нагрузки от обшивки внутренней части кровельного пирога необходимо объемный вес используемого материала умножить на его толщину. В качестве примера рассмотрим обшивку крыши изнутри влагостойкими гипсокартонными листами толщиной 12,5 мм (0,0125 м). Объемный вес гипсокартона 850 кг ⁄ м³ умножаем на 0,0125 м и получаем значение 10,6 кг ⁄ м².

Самостоятельное выполнение расчетов крыши

Конструкцию стропил можно собрать совершенно не прибегая к помощи профессионалов, все что в данном случае необходимо знать, это как рассчитать высоту крыши, ее угол и возможные нагрузки.

Для этого следует использовать такие инструменты:

Сборка всей конструкции каркаса происходит непосредственно на крыше.

При этом значительно упрощаются следующие операции:

Сборная лага прикрепляется к мауэрлату мощными уголками. Одновременно с этим устанавливаются вертикальные стойки, которые будут опираться на несущие стены. В промежутках между лагами необходимо вставить стойки. После этого производится стягивание всех этих элементов. Стойки принимают основную нагрузку кровли на себя

Поэтому важно рассчитать возможное усилие на крышу, проконтролировать качество древесины и соответствие ее сечения расчетным нагрузкам. После этого закрепляются стропила, на которых выполняют боковую обрешетку

При этом важно следить за правильностью расчета угла, так как нагрузка на стропила может возрасти.
Затем выполняют установку кровельных стропил с обязательной укрепляющей вставкой между стяжкой и коньком. Это позволяет скрепить всю конструкцию и служит основанием для подшивки потолка.
После того, как все ноги стропил установлены, по каждой вершине проделывают пропил. В него позже укладывают сборный конек. Его фиксируют с использованием монтажных пластин.
В завершение можно приступать к выполнению обрешетки, которую изготавливают из досок толщиной 20-30 мм.

Крепление различных элементов кровельной конструкции можно осуществлять как с использованием шпилек, так и саморезами, предварительно покрытыми антикоррозийным веществом. Кроме того, допускается использовать массивные гвозди со специальными насечками.

Стропильная нога в сборе имеет достаточно большой вес, поэтому установить ее самостоятельно практически нереально. Именно поэтому рекомендуется выполнять сборку шаг за шагом — сперва боковые стропила, которые потом скрепляются с остальными обрешеточными досками. Они выступают в роли уровня и в роли поддерживающего элемента.

При этом стоит учесть, что доски обрешетки могут прогнуться под собственным весом

Поэтому важно заранее задуматься о том, как рассчитать крышу дома и нагрузки на нее. Шаг между стропильными ногами, а также их число рассчитывают, исходя из выбранного материала для кровли и типа обрешетки

Так, например, если была выбрана OSB плита, то расстояние будет составлять 50-100 см.

Как рассчитать крышу дома, пример на видео:

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

  1. Необходимо определить тангенс выбранного значения для угла ската.
  2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
  3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
  4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Нагрузки на крышу

В зависимости от продолжительности действий нагрузки на крышу подразделяются на два вида:

  • Постоянные.
  • Временные.

К постоянным нагрузкам относится собственный вес крыши, который складывается из:

  • Веса стропильной системы и обрешетки.
  • Кровельного материала.
  • Веса теплоизоляционного слоя (если кровля утеплена).
  • Веса отделочных материалов внутренней стороны кровли (на мансардных этажах).

Временные нагрузки на крышу подразделяются на:

  • Длительные — снеговые нагрузки и температурные климатические воздействия с пониженными нормативными значениями.
  • Кратковременные — снеговые нагрузки и температурные климатические воздействия с полным нормативным значением, ветровые нагрузки, гололедные нагрузки, нагрузки от людей и ремонтных материалов (возникают во время монтажа, ремонта и обслуживания крыши)
  • Особые — сейсмическое воздействие на стропильную систему.

Перейдем к детальному анализу каждого типа нагрузки.

Какое значение имеет высота крыши

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

3

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Этап №2: какой высоты должна быть крыша относительно дома

На первом этапе расчетов мы получили допустимые значения уклона и, соответственно, высоты крыши. Например, если ширина дома 10 м, а угол наклона скатов должен быть равен 25-45°, высота кровли должна быть в диапазоне от 2,33 м до 5 м. Что делать дальше? Рекомендуем воспользоваться правилом золотого сечения.

Золотое сечение — это официально самая красивая пропорция в мире, которая равна 62/38 или, если точнее, 1,618. Эта пропорция повсеместно встречается в природе, ее использовали знаменитые художники и, что важнее в нашем случае, архитекторы для создания своих шедевров.

Как использовать принцип золотого сечения в частном строительстве? Все просто: соотношение высоты крыши к высоте дома должно быть равно 38% и 62% соответственно. В этом случае кровля будет смотреться пропорционально, а не нависать над домом. Идеально точно выдержать такие пропорции крыши по отношению к дому, но допустимы и небольшие расхождения.

Приведем пример. Допустим, у нас есть здание, высота этажа у которого равна 3 м. Еще примерно 0,5 м приходится на цоколь. Какая высота крыши по отношению к дому должна быть в этом случае? Сложив высоту цоколя и этажа, получаем 3,5 м — это 62%. Следовательно, 38% — это примерно 2,15 м. Для удобства расчетов высоту дома можно просто разделить на 1,618.

Из этого примера видно, что чем выше дом, тем выше должна быть кровля. Так, если высота крыши одноэтажного дома по принципу золотого сечения редко превышает 3 м, то для двухэтажного здания она уже обычно более 4 м, а для трехэтажного приближается к 6 м. То есть на многоэтажных домах хорошо смотрятся крутые кровли, а на одноэтажных — относительно пологие.
