Дюбель-хомут для крепления кабеля: особенности применения и правила подбора типа и размера

Гвозди, саморезы или дюбеля

Крепление обычно состоит из двух взаимосвязанных частей:

крепления к основанию (стене, потолку иной конструкции);
устройства, обеспечивающего удержание самого кабеля.

Они представляют собой единый блок либо выполняются как два отдельных элемента. Крепления представляют собой ввинчиваемые или вбиваемые стержни:

гвозди различной конфигурации, в том числе дюбель-гвоздь, вбиваемый с помощью специального устройства (см. «Крепеж и тип материала основания»);
самонарезающие шурупы — саморезы;
дюбели и анкеры.

Дюбели могут представлять собой самостоятельный тип крепления либо обычные пробки, используемые в качестве основы для завинчивания саморезов.

В первом случае это, как правило, распорные анкеры различного устройства. Для их установки требуется предварительное сверление отверстия, куда затем вставляется дюбель. Его позволяет удерживать упругость самого материала либо дополнительные приспособления.

Крепеж в зависимости от типа материала основания

От материала основания, на которое выполняют крепление, зависит способ монтажа кабеля.

Различают следующие виды креплений:

стальные крепежные элементы, забиваемые или завинчиваемые в стену (потолок);
дюбели, распорные анкеры, которые вставляются в предварительно просверленные отверстия;
клеящие составы и монтажные смеси.

Проще всего, если основанием служит дерево, либо иной мягкий материал. Для монтажа креплений тут может оказаться достаточно молотка, строительного степлера или шуруповерта. В подобных случаях используют распорные анкеры для гипсокартона, самонарезающие шурупы, гвозди, скобы.

Открытая прокладка

Как закрепить тонкий кабель

Если необходимо прикрепить кабель на стене или плинтусе, обычно используются гвоздевые скобы. Например, когда нужно закрепить к стене телевизионный или телефонный шнур. Изделия нужно подбирать строго под диаметр прокладываемого провода. Но на практике не всегда такими изделиями удобно пользоваться – то гвоздики короткие, то пластмасса ломается. Поэтому умельцы придумывают различные способы крепления кабеля. Рассмотрим один из таких примеров.

Для крепления понадобятся кусачки, тонкие гвозди 20 мм и отрезки хомутов.

В один из краёв хомутика вбивается гвоздь;
Вставляется кабель и загибается свободным концом хомута;
Гвоздём забивается в стену. При этом регулируется диаметр самодельной скобы под кабель.

Крепление для низковольтных проводов с помощью клипс

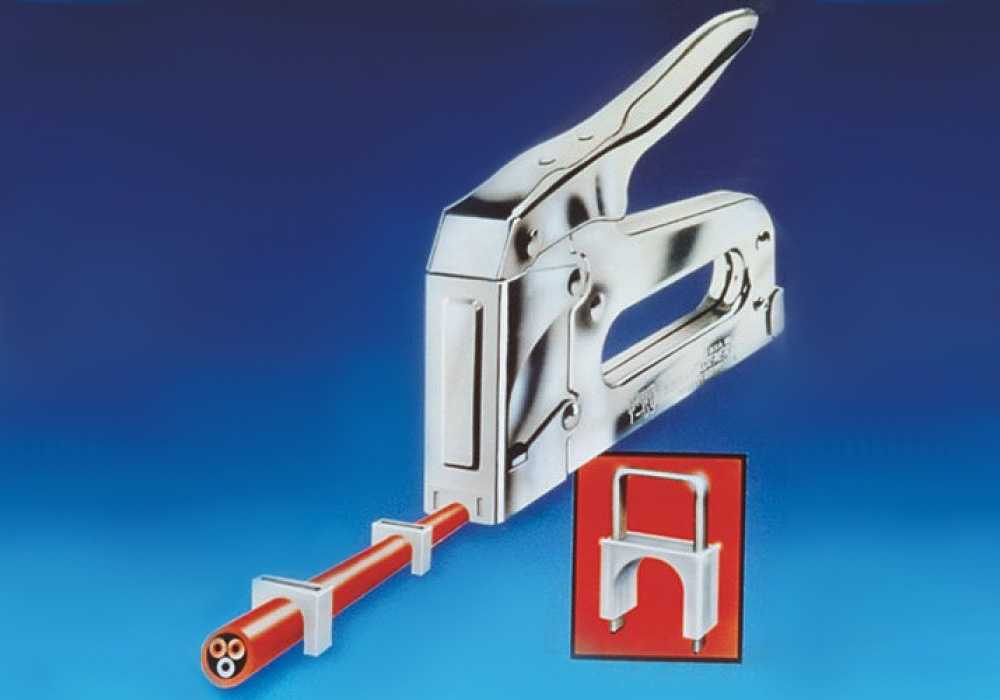

Монтажный пистолет используется для крепления кабелей и гофры на бетон следующим образом: на дуло пистолета надевается площадка и затем выстреливается. Для гофры применяются стандартные клипсы для проводов 16 мм, которые крепятся с помощью самореза и дюбеля. Размеры клипс подбираются в зависимости от диаметра гофры.

Клипсы для крепления

Преимуществом клипс является то, что с их помощью возможна одновременная прокладка нескольких кабелей. Единственный минус заключается в том, что не все себе могут позволить купить клипсы для крепления прокладываемого кабеля, т.к. по стоимости они обходятся дороже.

На сегодняшнем рынке можно найти много разновидностей клипс. В частности фирма ДКС постоянно модифицирует клипсы для крепления кабеля, делая их комфортнее для быстрого монтажа. Пристреливать их с помощью пистолета Toua с узким стволом не составит труда.

Универсальность и широкий диапазон работ пистолета позволяют легко работать с пластиком. Клипсы прекрасно держатся на стволе пистолета и идеально пристреливаются к потолку.

Специальные модели пистолетов хорошо подходят для производства электромонтажных работ за счёт своей легкости и меньших габаритов. Для пристрелки также применяются накладные планки ДКС, которые держатся за счёт развальцовки непосредственно самого пластика от гвоздя. Планки применяются в труднодоступных метах, больших коридорах, и держатся хорошо на двух гвоздях.

Для крепления планок используется гвоздь 17 с усиленным наконечником. Особенность этого гвоздя заключается в том, что возле шляпки его диаметр как у обычного гвоздя равен 2,7 мм, затем он расширяется до 3,05 мм. Остриё гвоздя всегда отсечённое.

Крепление для различных проводов шуруповёртом

Крепление распределительных коробок можно осуществить различными способами, в том числе на саморезы и дюбель. Распределительная коробка не со всяким пистолетом может быть прибита, так как сила пистолета довольно высокая, и коробка при выстреливании с дула может разлететься в пух и прах. Поэтому предварительно в коробке просверливается отверстие для сверла 10 мм, и затем с помощью шуруповёрта прибивается коробка.

Часто под конец монтажа заканчиваются квадратные монтажные площадки. Что делать, если надо продолжать работу? Как оказывается всё просто:

Меняется электромонтажное дуло пистолета на дуло для общестроительных работ;
Немного наматывается на него изолента.
Берутся дюбель-площадки для стяжки, и продолжается крепление проводов.

Устройство кабель-каналов

Одним из возможных решений является прокладка проводов в кабель-каналах, которые можно найти в любом строительном магазине. Большинство из них можно крепить на стену с помощью винтов. Для бетонной стены необходимо использовать комплект бетонных анкеров с винтами. Иногда комплект также включает в себя необходимое сверло для того, чтобы сделать отверстие.

Эти резьбовые анкеры поддерживают вес груза от настенных кабель-каналов, относительно легко демонтируются, и во многих случаях могут использоваться повторно.

Прокладка в кабель-каналах

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

Оптимальное расстояние между крепежом — 40-50 см.
Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Применение дюбель-хомута

Используется дюбель хомут главным образом для крепления небольших проводов, достигающих в длину не более двадцати пяти миллиметров.

При выборе стоит обратить внимание на следующие параметры:

Размер – его значение может быть указано неверно;
Форма – существует много разных проводов, под них созданы и крепежи;
Когда был изготовлен товар. Некачественные полимеры могут быстро растягиваться;
Стоимость – дешевые крепежи в основном производятся из некачественных материалов;

Хомуты можно монтировать в любое прочное перекрытие, но если оно слабое, лучше использовать дюбель-бабочку.

Монтаж крепежных изделий

Дюбель-стяжка и другие подобные изделия монтируются очень легко. Перед установкой крепежей обязательно нужно высверлить под них отверстия. Отчасти особенности монтажа зависят от типа детали.

Простую скобу устанавливают так:

На стене отмечают точки фиксации с шагом 0,25 м (при большем значении возможно провисание кабеля). В участках со сменой направления его уменьшают до 0.1 м.
Просверливают отверстия с таким же диаметром, как у дюбеля, и на 1-1,5 см глубже длины.
Провод укладывают по полученной линии.

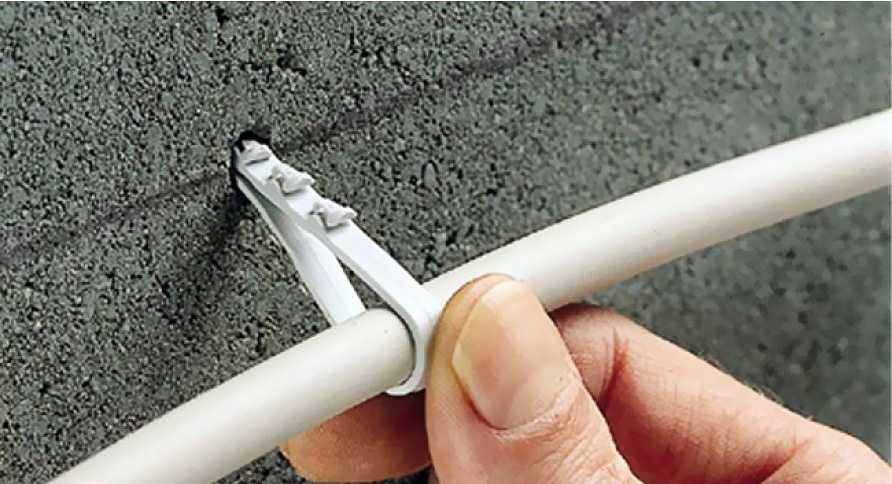

Дюбель надевается на кабель и вставляется в отверстие. Зубцы упираются в углубление изнутри и не дают креплению выпасть.

Стальные детали с хомутом и пряжкой монтируют немного иначе. После высверливания отверстий лента складывается и ею огибается дюбель. Деталь вбивается в стену с лентой посредством молотка. Кончики хомута отгибаются. В дюбель вкручивается самонарезающий болт до упора. Кабель прокладывают промеж концов ленты и монтируют пряжку на хомут. Конец последнего подтягивается для прочного (но не чрезмерного) прижатия провода. Концы пряжки отгибаются для фиксации.

Разнообразие на строительном рынке

Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.

Дюбель «Дрива»

Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.

Толщина полотна должна быть не менее 9 мм.

Чаще всего дюбеля «Дрива изготавливаются из пластика, но бывают и металлические.

Металлическая «Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию

Считаются самым легким видом крепления для гипсокартона.
Фиксация осуществляется за счет редкой и широкой резьбы. Такой способ не позволяет крошиться гипсу, обеспечивая надежную фиксацию дюбеля для гипсокартона.
Для «Дривы не требуется предварительное сверление отверстия. Дюбель можно вкрутить при помощи обычной отвертки или шуруповерта.

Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.

Примеры монтажа различных дюбелей

Примеры монтажа различных дюбелей для гипсокартона и твердых оснований, дюбель с воротником, дюбель хомут,…

Дюбель «Зонтик»

Еще одна разновидность крепления, внешне напоминающая зонтик.

Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.

Если сравнивать его с другими видами, то он по праву считается самым мощным крепежом. Поэтому чаще используется для навески шкафов, водонагревателей и карнизов для штор.
Раскрываясь в пустоте, «зонтик распределяет всю нагрузку на большой площади, что не позволяет гипсокартону испытывать напряжение в одной точке.
Может быть укомплектован Г-образными крючками, крюками и шурупами с проушиной.

Различные варианты дюбелей имеющихся в продаже

Дюбель «зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.

«Зонтик», он же «Молли — подходит для различных конструкций и материалов

Дюбель «U»

Вид крепления, который изготавливается из полипропилена.

Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.

Может быть двух вариантов: с бортиком (упорная шайба) и без борта. Отличие лишь в том, что наличие борта не позволяет дюбелю провалиться в материал.
Цена довольно приемлема, все-таки это пластик.

Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона

Дюбель «Бабочка»

А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.

Его достоинства ответят на вопрос, почему он столь популярен?

Толщина одного пластикового дюбеля 10-12 мм, что вполне достаточно, чтобы выдержать несколько циклов вкручивания и выкручивания саморезов.
Упор, который образуется с противоположной стороны гипсокартона, распределяет нагрузку на большую площадь, делая место сверления менее уязвимым.
Продольные ребра не дают дюбеля прокрутиться, что увеличивает эксплуатационный срок крепежа для гипсокартона.

Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.

Посмотрите на фото, как дюбель бабочка ведет себя в материале.

Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Гвозди, саморезы или дюбеля

Крепление обычно состоит из двух взаимосвязанных частей:

крепления к основанию (стене, потолку иной конструкции);
устройства, обеспечивающего удержание самого кабеля.

гвозди различной конфигурации, в том числе дюбель-гвоздь, вбиваемый с помощью специального устройства (см. «Крепеж и тип материала основания»);
самонарезающие шурупы — саморезы;
дюбели и анкеры.

Как закрепить кабели на потолке

усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой.

Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах.

Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте.

Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию.

После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.

Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

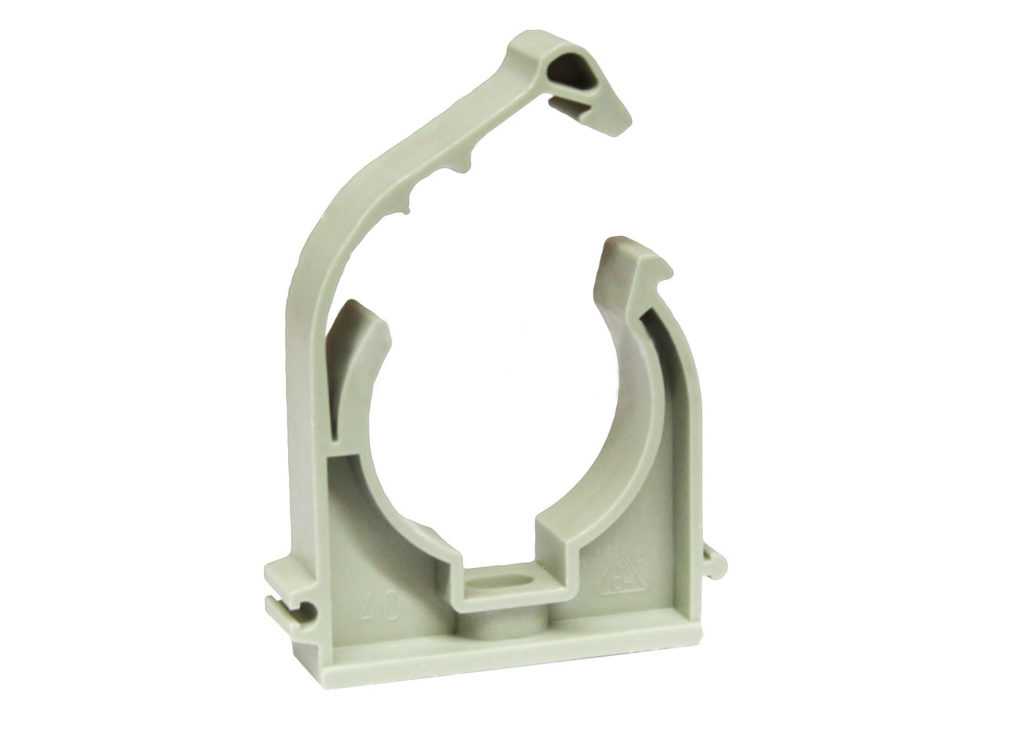

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

дюбелем;
саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Крепление в непрочном материале

Современным решением для любых стен, а особенно для изготовленных из непрочных и рыхлых материалов, является «химический анкер». Это сложный химсостав, ориентированный на материал стены. Он заливается в отверстие в стене, в которое уже вставлен металлический элемент конструкции крепежа. Это может быть шпилька с резьбой, обрезок арматуры, специализированная деталь. После застывания химсостава к этому элементу можно крепить любую подвеску. Способ позволяет создать подвеску для очень тяжёлых нагрузок – в несколько тонн.

ФОТО: avatars.mds.yandex.netВарианты крепления на основе химического анкера

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

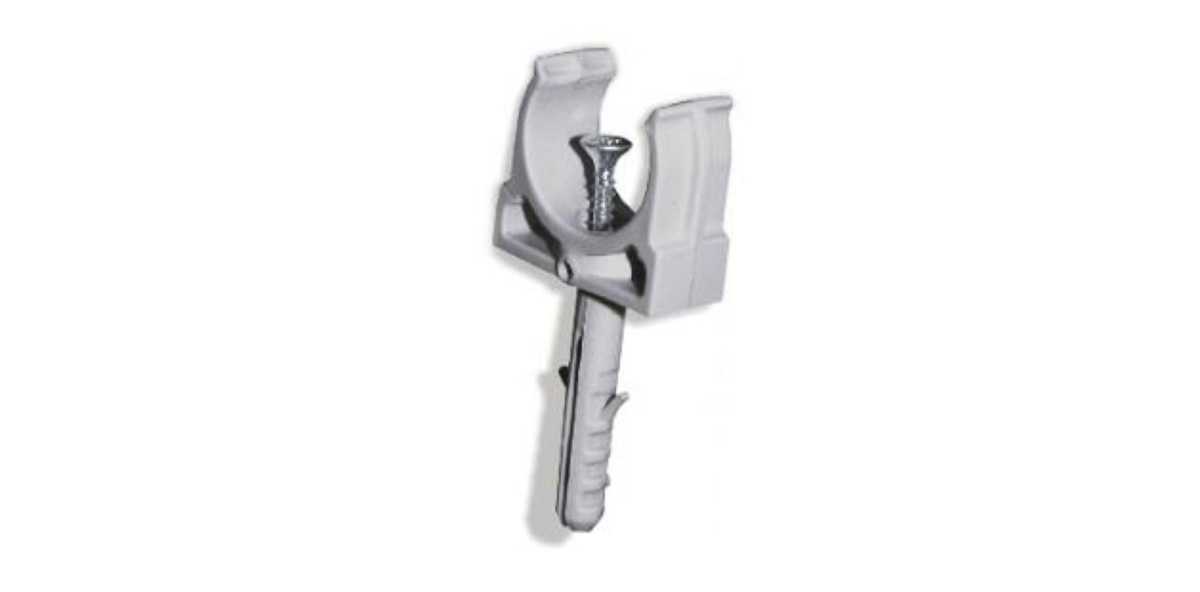

Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления
