Кровли из натуральной и цементно-песчаной черепицы: расчет шага и устройства обрешетки для цементно-песчаных черепиц

Натуральная черепица: плюсы и минусы

К преимуществам следует отнести:

1. Срок службы керамической кровли является самым продолжительным, среди всех кровельных материалов и составляет более 100 лет. По истечении этого срока, материал начинает постепенно разрушаться под действием коррозии и других факторов окружающей среды.
2. Эстетическая красота. Подавляющее большинство современных кровельных материалов, так или иначе, имитируют внешний вид и фактуру классической керамики. Следовательно, визуальные параметры керамической кровли является эталоном, а остальные материалы пытаются ему подражать.
3. Технологичность. Эта характеристика обусловлена относительной простотой монтажа кровли из данного материала. Применение такой черепицы не требует специализированного дорогостоящего оборудования.
4. Возможность монтажа при отрицательных температурах, в отличие от большинства других кровельных материалов.
5. Керамика является негорючим материалом, поэтому керамическое покрытие относится к противопожарному классу НГ и полностью пожаробезопасна.
6. Простота обслуживания и ремонта. Керамическая кровля состоит из отдельных плиток, каждую из которых, в случае необходимости, можно заменить, не разбирая кровельное покрытие. Также, при демонтаже кровли для проведения ремонтных работ, такую черепицу можно будет использовать повторно.
7. Обладает высокими шумоизоляционными и теплоизоляционными характеристиками. Отлично сохраняет тепло во время зимних морозов, и в то же время оставляет внутренние помещения здания прохладными в летнюю жару.
8. Для производства такого покрытия используются только натуральные компоненты, что позволяет называть её экологически чистым материалом.

ВАЖНО! Современная керамическая черепица считается самым престижным кровельным материалом, благодаря чему пользуется стабильным спросом в частном строительном секторе, несмотря на все свои недостатки. Натуральная черепица: фото покрытия

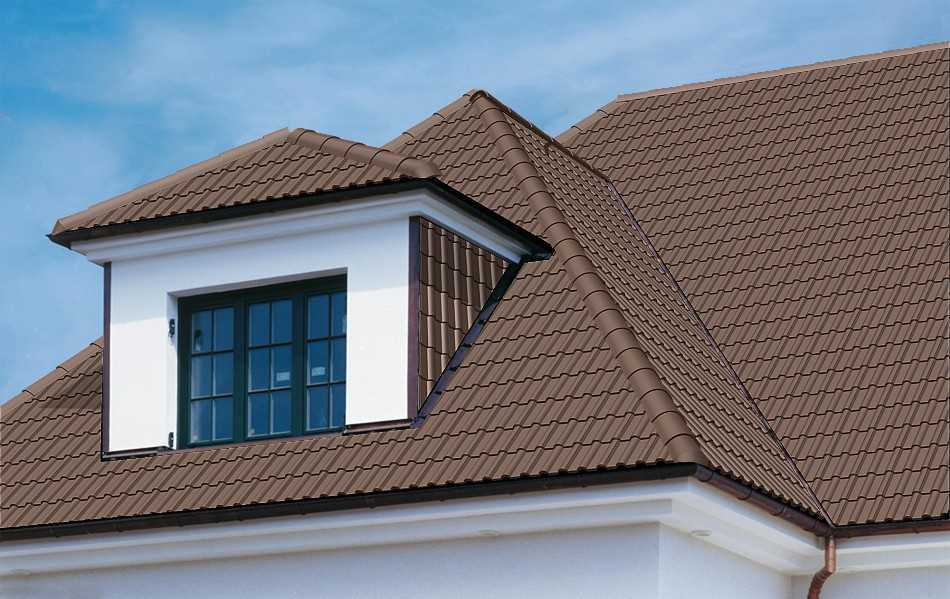

Натуральная черепица: фото покрытия

К основным недостаткам относятся:

1. Высокая цена материала.
2. Необходимость в усилении стропильной системы из-за высокого веса керамической черепицы.
3. Материал укладывается только вручную, что создает некоторые трудности и замедляет процесс монтажа кровли.
4. Еще одним недостатком керамического кровельного материала можно считать хрупкость. Керамическая черепица требует аккуратного обращения в процессе транспортировки и выполнения монтажных работ.

Доборные элементы

Устройство хребта

Для обеспечения вентиляции кровли и утеплителя черепица на хребтах подрезается по диагонали с зазором 1-3 см от хребтового бруса.

Подрезанные черепицы крепятся зажимами, которые фиксируются шурупами на противоположной стороне хребтового бруса.

Если при подрезке черепицы пришлось удалить опорный шип, то в качестве опоры для треугольного фрагмента черепицы используется саморез, вкрученный в обрешетку на необходимую глубину.

Рулонный материал Фигаролл+ (Figaroll+), предназначенный для вентиляции подкровельного пространства, раскатывается по осевой линии хребтового бруса и крепится к нему степлером с шагом в 30 см.

С клейких каучуковых полос снимаются защитные ленты. Фигаролл+ раздвигается в ширину для раскрытия вентиляционных отверстий. Затем он проклеивается к рядовой черепице по обеим сторонам конька — в начале по гребням волн, а затем продавливается пальцами к впадинам черепицы и прокатывается роликом.

Среднюю вентилируемую часть материала нельзя прижимать к хребтовому бруску.

Обрешётка керамической черепицы

Для того, чтобы укладка керамической черепицы произошла без дефектов и крепко держалась на своем месте, требуется как следует произвести монтаж обрешётки.

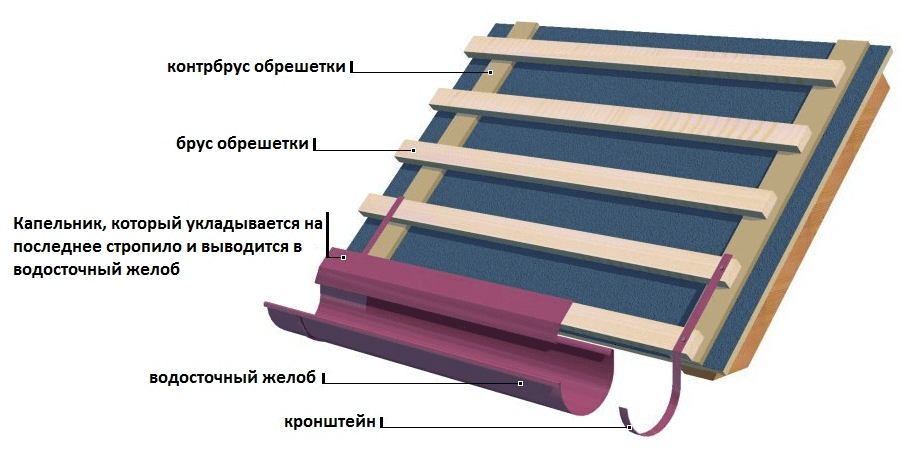

рис.№3  Обрешетка для керамической черепицы

Обрешетка керамической черепицы выполняется по такому принципу и порядку:

1. Опорный брус набивается по капельнику для крайней линии черепицы. Промежуток для вентиляции под карнизом закрывают перфорированной сеткой для того что бы под крышей птицы не смогли свить гнезда.
2. После крепим еще один брус выше опорного так, чтобы первый ряд черепицы нависал на 1/3. Для этого требуется знать точный размер черепицы, а ещё лучше прикласть черепицу и отметить точки установки второго бруса и прикрепляем его.
3. Далее устанавливаем такую же поперечину сверху крыши на 3 сантиметра ниже от перекреста контробрешётки и конька крыши.
4. Обрешётка служит опорой для крепления керамической черепицы. Именно поэтому необходимо точно рассчитать расстояние, на котором будут крепиться брусы. Требуется замерить дистанцию от крайних брусов (верхнего и нижнего) и разделить на полезную площадь одной черепицы. Это даст нам число требуемых опор. Крепим их с шагом равному длине одной плитки.
5. Что бы опоры были установлены на необходимом расстоянии, в начале устанавливаем маяки, и лишь проверив себя еще раз крепим брус.
6. Прикрепленные опоры равняем по краю крыши, так что бы они не выходили более чем на 30 сантиметров от крайнего стропила.
7. Под обрешётку крепиться брус конробрешётки, а под него подворачивают конец мембраны степлером.
8. По брусу с мембраной набивается карнизная доска, а остатки мембраны отрезаются.

Важно помнить, что бы брус был прикреплен ровно, следует пользоваться уровнем. рис.№4 Монтаж обрешетки для керамической черепицы. рис.№4 Монтаж обрешетки для керамической черепицы

рис.№4 Монтаж обрешетки для керамической черепицы

Технические характеристики и свойства нового материала ↑

Полимерно-песчаная черепица, или как ее еще принято называть – термопластокомпозитная черепица, – относительно новый современный кровельный материал. Внешне кровля из такой черепицы ничем не отличается от крыши, покрытой классической черепицей из глины. Эстетичный внешний вид и низкая цена создали условия для высокого спроса на этот материал.

Черепица – это всегда стильно и эффектно

Технология производства полимерпесчаной кровли ↑

Процесс производства рядовой черепицы из песчано-полимерной смеси заключается в соединении расплавленного полимера и высушенного песка. Можно приблизительно представить себе производство пошагово:

Подготовка полимеров. Если в производстве используют готовый гранулят полиэтилена, тогда процесс значительно облегчается. При вторичной переработке полимеров их измельчают в дробилке.
Затем начинается процесс сушки. Абсолютно сухими должны быть все составляющие будущей черепицы: полимеры, песок, красители, добавки.
Разные добавки (светостабилизирующие, для повышения пластичности, огнестойкости и т.д.) используют для корректировки свойств полимера, поскольку песок сам по себе является практически инертным. Правильно подобранный состав и пропорция добавок гарантируют качественный долговечный продукт.
Гранулы пластика смешивают с остальными ингредиентами и нагревают до температуры плавления.
Разогретую смесь заливают в пресс-формы

На этом этапе важно удалить весь воздух из формы, чтобы не образовались пустоты. Специальный пресс штампует продукцию под давлением 250 т.
Формы охлаждаются, после чего материал можно извлекать.. Примерно так выглядит производственное оборудование

Примерно так выглядит производственное оборудование

Если в технологии допущены ошибки, качество готовой продукции может серьезно пострадать. Защитить себя от подобных неприятностей можно только одним способом. Доверяйте проверенным производителям и всегда требуйте сертификаты на продукцию. Одним из тревожных звоночков может стать отсутствие какой-либо гарантии на полимерно-песчаную черепицу.

Свойства и характеристики термопластокомпозитной черепицы ↑

Технические характеристики термопластокомпозитной черепицы отличаются в зависимости от названия фирмы-производителя, ведь на каждом предприятии существует свой «рецепт», технология и тонкости изготовления. В среднем размер элемента такой кровли составляет 400*310 мм. За счет нахлеста по 20 мм с каждой стороны и по 10 мм сверху и снизу, кроющая площадь 1 элемента составляет 360*290 мм.

Разноцветные образцы

Производители заявляют, что, в отличие от керамики, полимерпесчаная черепица может держаться даже на участках с углом наклона 85 градусов. Минимальный угол, при котором имеет смысл использовать такой вид кровли – 12 градусов. Но рекомендованный наклон для черепицы всех производителей колеблется в диапазон 35-55 градусов. Материал достаточно легкий. 1 элемент в среднем весит 2-2,5 кг, что в пересчете на 1 кв. м кровли составляет 18-23 кг.

Элементы для разных участков

По форме полимерно-песчаная черепица (ППЧ) представляет собой одно- или двухволновые прямоугольные листы, с выступающими планками для соединения. Цветовая гамма представлена широко: от стандартных кирпичных расцветок и бесцветных серых образцов до ярких зеленых и синих вариантов оформления. Изначально черепица выглядит блестящей, но, побыв один сезон на солнце, крыша становится однородно матовой. Цвета при этом не выгорают и в дальнейшем внешний вид не меняется.

Монтаж цементно-песчаной черепицы

Уложить правильно кровлю из черепицы способен человек с опытом или квалифицированный кровельщик. Процесс сложный. Допущенные ошибки приведут к разрушению крыши.

Обрешетка под цементно-песчаную черепицу

Для укладки обычной черепицы стропильную систему делают так, чтобы угол наклона скатов крыши превышал 30 о. Кровельные элементы пазово-желобкового типа допускается монтировать на скаты с уклоном 22о. Производители выпускают некоторые виды черепиц, предназначенные для монтажа на более пологие и крутые скаты. Параметр надо учесть при создании каркаса крыши. Несоответствие уклона приведет к попаданию влаги в подкровельное пространство.

Однако брызги воды способны залететь вместе с сильными порывами ветра. Чтобы этого не допустить, под черепицу укладывают гидроизоляционный материал. Полотно располагают на стропилах. Стыки полос укладывают внахлест с запуском 200 мм. Фиксацию осуществляют гвоздями, прибивая к стропильным ногам через подложенные деревянные планки. После укладки гидроизоляции приступают к монтажу обрешетки. Шаг реек зависит от размеров черепицы. Из 12 элементов на земле выкладывают 2 ряда, замеряют расстояние для удобного крепления. С вычисленными параметрами крепят рейки обрешетки по всей крыше. Для достижения прямолинейности натягивают шнур. Расположение нижней рейки рассчитывают так, чтобы край уложенной черепицы слегка свисал с кровли.

Вес цементно-песчаной черепицы на 1м2

Перед проведением расчета нужно учесть, что вес цементно-песчаной черепицы довольно внушительный. Параметр зависит от размеров элемента. В среднем масса одной черепичины составляет 4,5 кг. На 1 м2 крыши создается нагрузка 45 кг. Расчет надо начинать со стропильной системы, предусмотрев усиливающие узлы, правильный наклон скатов.

Укладка цементно-песчаной черепицы

Начинают монтаж кровли из цементно-песчаной черепицы с укладки нижнего ряда. Продвигаются по направлению слева направо. Ряды идут снизу вверх. Когда будет уложен первый нижний ряд по горизонтали, выполняют укладку одного крайнего вертикального ряда. Ровность регулируют по натянутому шнуру.

Каждую черепицу крепят кляммерами, гвоздями или саморезами. После фиксации элемента проверяют горизонтальность и ровность укладки. Закончив укрытие ската стандартной черепицей, приступают к монтажу фронтонных элементов. Интервал между рядами должен сохраняться. Завершается укладка фронтонного ряда монтажом материала с завернутым концом.

На коньковом прогоне устанавливают уплотнители, обеспечивающие надежную гидроизоляцию и вентиляцию подкровельного пространства. Элементы накладывают на конек, фиксируют к черепице. Сами коньковые изделия крепят кляммерами. Во время перекрытия коньковой зоны с двух сторон основного бруса прибивают гвоздями доски. Их покрывают гидроизоляцией, но оставляют зазор для вентиляции.

Уклонные участки ребер крыши укрывают аналогичным образом. Подрезку цементно-песчаных элементов осуществляют болгаркой.

Монтаж цементно-песчаной черепицы

После того как черепица была приобретена в торговой точке, ее нужно хранить на открытом воздухе. При этом черепицу обязательно нужно защитить от влаги. Обычно ее сверху накрывают пленкой из полиэтилена.

Поднимать черепицу на крышу нужно особенно осторожно. Материал хрупкий, поэтому небрежные движения могут привести к появлению трещин. Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук

Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук.

Монтаж цементно-песчаной черепицы требует проведения следующих этапов работ.

До укладки черепицы

1. Установка обрешетки. Для этого этапа потребуются бруски определенного размера (5 см или 3 см). Шаг обрешетки зависит от размера черепичных плиток. В основном его величина колеблется в диапазоне от 32 до 39 см.
2. Обеспечение вентзабора. Для этого вдоль стропил устанавливается контробрешетка.
3. Укладка гидроизоляционного слоя. Изолирующую пленку укладывают горизонтально. При этом соблюдается нахлест соседних полос друг на друга. Величина нахлеста должна равняться 15-20 см. Гидроизолирующую пленку крепят на крыше гвоздями-зонтиками, деревянными рейками (при этом соблюдается шаг в 20 см) или строительными скобами. Установленная пленка может провисать на величину 2-3 см. При укладке следует соблюдать расстояние до утеплителя. Оно не должно быть меньше 5 см.
4. Выравнивание нижнего ряда. Для этого к самой нижней обрешетке крепят планку такой толщины, чтобы этот ряд стал в одной плоскости с другими рядами.
5. Установка дополнительных элементов. К таким элементам относят карнизный свес, конструктивные составляющие вентиляции и капельник. Их монтаж производится согласно инструкции завода-изготовителя. Вентиляционные черепицы обеспечивают движение воздуха во внутреннем пространстве крыши. Их устанавливают преимущественно перед (за) окнами на мансарду и перед дымовой трубой. В этих местах всегда блокирован вентиляционный забор.
6. Герметизация дымовой трубы. Обработка производится с помощью специальной технологии. К трубе и черепице приклеивается специальная лента с армированной сеткой. С ее помощью и осуществляется процесс герметизации элементов.
7. Установка ендовного узла. В этот же этап можно отнести укладку ленты ендовы.

Непосредственная укладка

Итак, укладка черепицы.

• Пластины укладывают рядами вдоль ската или по всему периметру, если черепица имеет 4 ската.
• Следующий ряд начинают класть шахматно по отношению к первому.
• Далее продолжают настилать черепицу по всей поверхности кровли тем же методом.
• Нижний край черепицы обязательно спускают за обрешетку. Это действие необходимо для защиты внутреннего пространства крыши от дождя.
• Соединение черепичных пластинок происходит с помощью замка. Дополнительного крепежа при обычных условиях не требуется.
• Черепица в дополнении крепится саморезами, если укладка происходит на крыше с уклоном больше 45º. Также добавочное крепление требуется в местности, где бывают сильные ветра с мощным порывами.
• Нижний ряд всегда закрепляют саморезами или оцинкованными гвоздями. Двух гвоздей на одну черепичную плитку будет вполне достаточно. В дополнении к этому крепежу можно использовать противоветровые клейма. Их же необходимо устанавливать на примыканиях к выступающим частям, в ендовах и на фронтах крыши.
• Цементно-песчаная черепица может монтироваться только на крышах с углом наклона больше 30º.

Следует помнить о хрупкости материала. Поэтому чтобы не навредить, в черепицу не рекомендуется забивать гвозди. Нужно просто заранее просверлить для крепежа отверстия.

При укладке последнего верхнего ряда (так же для вентиляции крыши) оставляют зазор.

Монтаж конька и труб водостока

Конек устанавливают после того, как смонтированы все скаты. Элемент закроет все ненужные щели и защитит крышу от попадания влаги. Благодаря внутреннему пространству кровля будет дышать

Во время укладки черепичных плиток очень важно постоянно контролировать горизонтальность и ровность получаемой поверхности

Монтаж черепицы не требует соблюдения жестких требований. Ведь кровля дома может быть различной. Скат крыши может быть под разным углом. Наиболее оптимальным считаю угол в 22 º. Именно это значение уклона обеспечивает отсутствие влаги на крыше дома. Благодаря шахматному порядку укладки кровля и черепицы становится достаточно прочной.

На последнем этапе монтируются трубы для водостока. Монтаж цементно-песчаной черепицы имеет свою цену за м2, если, конечно, обращаться к профессионалам. Об этом и поговорим далее.

Про обустройство свеси кровли при монтаже цементно-песчаной черепицы расскажет данное видео:

Монтаж черепицы на круговой обрешетке

С тем, как выглядит керамическая черепица на круговой обрешетке, не сравнится ни одно кровельное покрытие. Нередко ее для того и приобретают как раз для того, чтобы выполнить какой-нибудь красивый архитектурный объект. Причем укладка на такие стропила на самом деле не сложна.

Начинают монтаж снизу вверх, как и в работе с обычной черепицей. Каждую следующую укладывают с нахлестом на нижележащую и боковую. Только здесь каждая следующая черепица от ряда к ряду уменьшается по ширине, и каждый ряд уже состоит из все меньшего количества элементов. В итоге все один сходятся в одной верхней точке крыши:

И уж поверьте, великолепный вид такой крыши стоит любых усилий!

Стропильная система

Конструкцию стропильной системы необходимо оптимизировать под монтаж черепицы еще на стадии проектирования. Для этого надо учесть большой вес кровли и выбрать правильное сечение стропильных ног (от 50 × 200 мм). Кроме этого, необходимо выбрать шаг установки стропил, соответствующий размерам плит теплоизолятора. Это позволит ускорить монтаж утепления и избежать потерь материала при подгонке.

Стропильная система для укладки черепицы должна быть усилена. Как правило, используют дополнительные стропильные ноги или устанавливают подкосы (дополнительные опоры для поддержки центральной части стропил)

Это особенно важно на крышах с большой длиной скатов и с малым углом наклона

Ендова

Монтаж ендовы выполняется в два этапа:

• установка желоба (производится до укладки основной кровли)
• укладка кровельного покрытия с подрезкой по линии ендовы

Сначала делается усиленная обрешетка. Ее крепят на диагональные планки контробрешетки, установленные на смежных скатах в 10 сантиметрах от линии соединения плоскостей. После этого укладывают сплошную обрешетку на расстояние 30 см от линии пересечения плоскостей. Это поможет надежно закрепить желоб и исключить провисание элементов кровли под давлением снега в зимнее время.

Укладку ендовы начинают снизу. Желоб набирают из отдельных элементов, которые крепят к обрешетке с помощью шурупов. Иногда вместо керамических деталей используют металлический желоб из состава комплектующих к металлочерепице. Процесс монтажа практически тот же, только предварительно надо отогнуть кромки и согнуть желоб соответственно углу соединения скатов крыши.

Процедуру завершают укладкой рядовых кровельных элементов на смежные скаты. Крайние детали подрезают, образуя прямые линии по краям желоба ендовы.

Гидроизоляция ендовы

Ендова является участком стока влаги с двух смежных скатов. Это делает ее особо зависимой от качества и эффективности гидроизоляции. Поэтому, участок ендовы оснащается тройным слоем диффузионной мембраны:

• полоса материала, уложенная вдоль всей линии ендовы
• край полотна от одного ската, уложенного поверх первой полосы (с переходом через ендову на второй скат)
• край полотна второго ската (тем же способом, только в зеркальном отражении)

Такая гидроизоляция дает возможность исключить образование протечек. Кроме того, при возникновении засора ендовы, образованного скоплением мусора и листьев, уменьшается риск протечки стоков — они попадают на тройную гидроизоляцию и стекают в водосточный желоб.

Крепление мембраны производится к стропильным ногам и планкам контробрешетки с помощью степлера. Можно также использовать гвозди с широкими шляпками (рекомендуется выбирать алюминиевые или латунные крепежные элементы).

Подрезка черепицы для стыка в ендове

Подрезка крайних элементов черепицы производится по ходу укладки кровли на скаты, примыкающие к ендове. Для большей точности по линии желоба мелом проводят две прямые, по которым будет отмечаться линия подрезки каждого крайнего элемента.

Кроме этого, многие специалисты выполняют подрезку в 2 этапа:

• выполняется черновая подрезка и элемент примеряют на месте установки
• делают необходимые правки и подрезают черепицу начисто

Резку черепицы производят с помощью болгарки. Устанавливают отрезной круг для камня. Резать черепицу прямо на крыше не рекомендуется, лучше установить рабочий стол на чердаке. Это позволит не спускаться вниз для подгонки каждого элемента кровли.

Расчет материала

Для подсчета количества черепицы нужно знать размер кровли, но не только. Плитки кладут с нахлестом, величина нахлеста определяется в зависимости от уклона ската:

• До 16 градусов – от 10 см;
• До 30 – от 8;
• Свыше 30 – от 7.

Укладка керамической черепицы на кровле производится по контробрешетке и обрешетке. Вторая служит твердой основой для покрытия, первая обеспечивает необходимый вентиляционный зазор.

Для обрешетки используется хвойный пиленый брусок с влажностью максимум 25 %, без сучков (СНиП, пункт II-25-80).

• Шаг обрешетки (а значит, и количество досок) зависит от уклона крыши и от модели черепицы (порядок – от 30 сантиметров);
• Минимальное сечение брусьев для обрешетки и контробрешетки – 3 на 5 сантиметров;
• Для сложных крыш или длинных скатов используют квадратный брус со стороной 5 см.

Для подсчета количества материала и его итоговой стоимости можно воспользоваться услугами нашей фирмы.

Или подсчитать самостоятельно: керамическая черепица в чертежах (например, Braas) может быть представлена в виде схемы с указанием всех размеров плитки.

Особенности и виды черепицы «BRAAS»

Данный материал для кровли относится к долговечному и практичному, который может прослужить без какого-либо обслуживания не одно столетие. Кровля составляется из множества цементных или керамических элементов, которые укладываются особым способом. Благодаря такому расположению компенсируется возможная осадка здания, помимо этого, черепица «BRAAS» способна противостоять температурным колебаниям, а также процессам, вызывающим деформацию кровельного покрытия. В покрытии есть зазоры-компенсаторы, благодаря которым внутреннее пространство под черепицей отлично проветривается, что исключает появление конденсата. Укладывать материал следует на обрешетку из реек, таким образом, он способен выдержать значительную нагрузку.

В зависимости от того, какой материал использован при изготовлении, она может делиться на 2 вида, о которых подробней мы поговорим ниже:

Песчано-цементная. Для производства такого продукта используется кварцевый песок, а также цемент с добавлением глины и известняка. В качестве окрашивающего вещества используется краситель, в основе которого лежит оксид железа. Готовая цементно-песчаная черепица «BRAAS» получается максимально качественной, так как фирмой-производителем выверены точные пропорции и полностью соблюдается технологический процесс. Готовые элементы не обжигают, а покрывают специальным составом, который придает им большую надежность и прочность. Помимо этого, покрытие приобретает привлекательный внешний вид.

Керамическая черепица «BRAAS» производится из глины жирного, легкоплавкого типа. Готовые черепичные части обжигаются в печи при температуре 1000 градусов

Благодаря такому оформлению на поверхности элементов появляется уникальный красно-коричневый черепичный цвет.

Важно! Некоторые типы такого материала покрываются до обжига глазурью, в результате чего на них появляется глянцевый блеск и дополнительная защита от повреждений.

Есть верный способ проверить покрытие на предмет подделки. Достаточно постучать по элементу, если воспроизводимый звук будет звонким, то черепица качественная и ее можно брать. Если же звук от материала исходит дребезжащий, то лучше отказаться от такой покупки, так как это указывает на подделку.

Натуральная черепица «BRAAS» отличается по внешнему виду от той, что изготовлена из цемента и песка. Ее выдает толщина и форма края, цвет такой черепицы также является показателем, так как он напоминает кирпичный натуральный оттенок. По остальным показателям, таким как гидроизоляция, прочность и устойчивость к внешним воздействиям, керамический тип практически такой же, как цементно-песчаный.

Пример расчета шага установки решетин на скатах с нарушенной геометрией

После установки брусков 1,2 и 3 на скате крыши измерьте расстояние по верхним граням брусков 2 и 3 строго по крайним брускам обрешетки (длинные размерные стрелки).

Допустим, размеры на левой и правой сторонах не совпадают (рис. 33). С левой стороны расстояние, измеренное по верхним граням брусков 2 и 3, составляет 789, а с правой — 798 см. Получается разница в 9 см. Из этого следует, что бруски 2 и 3 не параллельны.

Рис. 33. К расчету шага обрешетки на скатах крыш с нарушенной геометрией

Шаг у свеса (помечен короткой размерной стрелкой) – величина постоянная по всей ширине данного ската: бруски 1 и 2 должны быть параллельны друг другу. Следовательно, брусок 2 не может быть использован для регулировки расстояний на левой и правой стороне. Брусок 3 также должен остаться параллельным линии конька.

Рассчитываем шаг обрешетки отдельно на левой и правой стороне. При этом количество рядов должно быть одинаковым. Предположим, что при заданном уклоне ската кровли 27° с левой и правой стороны ската получилось по 24 ряда обрешетки (см. предыдущий пример расчета). С левой стороны с шагом 789_24=32,9 см, с правой стороны 798_24=33,3 см.

Далее, наносим разметку шага обрешетки на крайнее левое (с шагом 32,9 см) и крайнее правое (с шагом 33,3 см) стропило.

Соединяем красящей шнуркой соответствующие метки на левом и правом стропиле и отбиваем на всех остальных стропилах линии для последующей набивки брусков обрешетки.

Бруски обрешетки в данном случае будут располагаться веерообразно, но уложенная на них черепица зрительно образует параллельные ряды, скрывая косоугольность ската. Данный способ разметки и набивки обрешетки рекомендуется использовать и при правильной геометрии ската для обеспечения более точной разметки рядов и устранения кривизны брусков обрешетки.

При выравнивании обрешетки в плоскость ската крыши подкладывайте под неё рейки или бруски нужной толщины, корректируя положение решетины.

Ремонт кровли

Ремонтные работы на крыше из черепицы Braas могут осуществляться по следующим причинам:

• когда нужно заменить отдельный элемент кровли;
• при необходимости ремонта кровельного пирога.

Чаще всего причинами ремонта кровли является нарушение инструкции по укладке, а также неблагоприятные погодные условия в виде ураганов, града либо падений деревьев. Кроме того, поводом модернизации крыши может стать также потребность в прорезывании люков, сооружении надстроек, возведении дымоходов и другое.

Бывают случаи, когда кровля из черепицы Braas, выполненная с соблюдением всех необходимых правил, из-за неблагоприятных природных обстоятельств в некоторых местах пришла в негодность. Чтобы устранить такую проблему необходимо установить новые гонты, действуя в следующей последовательности:

• разделить гонты между собой, забивая в них деревянные колышки;
• удалить поврежденные элементы и заменить их новыми;
• вынуть колышки, создав этим самым надежное замочное соединение между черепичными элементами.

Если крыша требует более серьезного ремонта в нескольких местах, тогда необходимо выполнить следующие действия:

• определить поврежденные участки и удалить из них непригодную черепицу;
• выпилить деревянные рейки, к которым крепится черепичный материал, предварительно очистив их от гвоздей;
• устранить старый гидроизоляционный материал и на его место уложить новый, фиксируя его специальным водостойким клеем;
• прибить на свои места снятые деревянные рейки;
• установить черепичные гонты, вынуть колышки и защелкнуть замки.

Такой ремонт является точечным, так как в процессе его осуществления ремонтируются только определенные участки крыши. А вот при необходимости капитального ремонта кровли лучше всего обратиться к услугам профессионалов. Это позволит создать максимально качественную крышу, которая будет служить надежной защитой от неблагоприятных факторов воздействия и обеспечит комфортное пребывание в помещении.

Состав кровельного пирога

Кровельный пирог — это слой теплоизолятора, упакованный в кокон из пароизоляционной пленки и пароизоляционной мембраны. Слои обычно укладывают в следующем порядке (в порядке монтажа):

• паро-гидроизоляционная мембрана. Обладает односторонней проницаемостью, способна выпускать влагу изнутри, но не снаружи
• утеплитель
• пароизоляционная пленка

Иногда кровельный пирог имеет более сложное строение, но Приведенный вариант является самым распространенным. Примечательно, что такая конструкция используется только для минваты. Пенопласт или пеноплекс можно укладывать без паро-гидрозащиты, так как они абсолютно непроницаемы для воды в любом виде (особенно пеноплекс).

Стоимость работ и материалов

Стоимость черепицы начинается от 200 рублей за квадрат и выше.

• Так, черепица, произведенная по европейским стандартом, состоит из качественного и долгосрочного материала (стеклохолст, минеральная крошка) и поэтому она стоит более 1200 рублей. Эта же черепица может быть предназначена для рынков России и иметь класс чуть ниже. Цена на такой материал начинается от 700 рублей.
• Наши производители тоже выпускают черепицу разного класса. Если качество материала приближено к европейскому, то цена на нее начинается от 600 рублей. Цена на бюджетное покрытие российского производства стартует с 200 рублей.

Цены на комплектующие порой составляют практически половину стоимости самого материала. Продавцы часто манипулируют этим фактом, снижая стоимость крыши из битумной черепицы и завышая ее на комплектующие.

Работы по укладке черепицы имеют среднюю стоимость от всех видов строительных работ. Оплата меняется в зависимости от вида кровельных работ.

• Например, устройство примыкания, монтаж карниза, планок, конька и выполнение покрытия рядами оценивается в 370 рублей за квадрат.
• Установка аэраторов считают по 410 рублей по один метр, а изоляцию кровли по 170 рублей за квадратный метр.

В видео ниже представлены полезные советы в отношении битумной черепицы и ее укладки:

https://youtube.com/watch?v=cXJll-E8R4w

Расчет и проектирование черепичной кровли

Расчет кровли начинают с составления чертежа крыши в плане. При необходимости, выполняют чертежи всех скатов по отдельности (это полезно, если крыша сложной формы со множеством отдельных элементов). Вычисляют площадь каждого участка и находят общую площадь всей кровли, по которой и делают подсчет количества элементов. Необходимо знать полезную площадь черепицы (цементно-песчаная выпускается в двух вариантах размера, но керамическая имеет больше разновидностей).

Надо еще вычислить общую длину коньковой линии, карнизов, сосчитать число торцовых участков конька и других элементов. Эти значения нужны для определения количества доборных элементов:

• коньковые
• боковая
• вальмовая
• половинчатая

Эти элементы используются для оформления участков перехода плоскостей (коньки и ендовы), а также для отделки карнизной части кровли. Приобретая черепицу, надо делать запас 10-15 % для рядового материала, а для доборов запас можно делать меньше — 3-5 %. Доборы дорогие, их количество можно подсчитать с достаточной точностью, поэтому, делать лишние траты нецелесообразно.
