Добыча меди: технологии добычи и способы извлечения металла

Безопасность

Весь цветной лом должен в обязательном порядке проверяться на:

  • наличие радиационных и вредных химических загрязнений;
  • взрывоопасность.

При транспортировке металлолом требуется сопровождать документацией о радиационной и взрывобезопасности.

Концентрация вредных веществ должна не превышать значений, указанных в ГОСТ 12.1.005.

Минприроды России выделило пять классов химической, радиационной и взрывоопасности лома цветмета:

  1. Опасные отходы с большим вредом для экосистемы. Сюда входят ртуть, полоний и плутоний.
  2. Высокоопасные отходы, на выведение последствий которых природе требуется тридцать лет. Это сплавы свинца, кобальта и молибдена.
  3. Умеренная опасность, при которой для восстановления экологии необходимо десять лет. Это лом с примесью меди, никеля, железа, цинка, алюминия и серебра.
  4. Малоопасные отходы, выведение последствий занимает три года. Сюда относят лом бронзы.
  5. Низкая опасность, такой лом не наносит ущерба экологической среде. Это наиболее распространенный класс среди цветного скрапа.

Из-за предполагаемого вреда человеку и природе, все операции с цветным ломом требуют наличия лицензии у пунктов, принимающих вторичные цветные металлы. Проверку на все виды опасности осуществляют по следующей схеме:

Никель

Чистый никель используется в качестве защитного антикоррозионного покрытия поверхностей от воздействия химически активных веществ.

Кроме этого, из него изготавливаются различные котлы, цистерны и тигли, обладающие высокой коррозионной стойкостью, и применяемые в химической, текстильной, пищевой промышленности. Широко используется никель при производстве различного вида аккумуляторов и электродов для топливных элементов.

В некоторых областях используется порошкообразный никель в качестве катализатора химических процессов. К примеру, он применяется в реакциях гидрогенизации спиртов, циклических альдегидов ароматических и непредельных углеводородов.

Особенности медных руд

Медьсодержащие руды характеризуются как многоэлементные. Наиболее часто встречающиеся соединения бывают с:

  • железом;
  • серой;
  • медью.

В незначительной концентрации могут присутствовать:

  • никель;
  • золото;
  • платина;
  • серебро.

Месторождения во всем мире имеют примерно одинаковый набор химических элементов в составе руды, отличаются лишь их процентным соотношением. Чтобы получить чистый металл, используют различные промышленные способы. Почти 90% металлургических предприятий используют одинаковый метод производства чистой меди – пирометаллургический.

Один из самых больших карьеров по добыче руди приносит 17 миллионов тонн меди в год

Схема этого процесса позволяет также получать металл из вторичного сырья, что для промышленности является существенным плюсом. Поскольку месторождения относятся к группе не восполняемых – запасы с каждым годом уменьшаются, руды беднеют, а их добыча и производство становится дорогим. Это, в конечном счете, влияет на цену металла на международном рынке. Кроме пирометаллургического метода, существуют еще способы:

  • гидрометаллургический;
  • метод огневого рафинирования.

Области применения

Отраслей, где находит своё применение этот древнейший из металлов, множество:

Металлургия. Именно эта отрасль выпускает множество готовых изделий в виде

  • проката: листов, плит, лент, труб, прутков, шин, проволоки;
  • сплавов: бронзы, латуни, мельхиора, константана, манганина нейзельбера.

Те и другие изделия, и промежуточные материалы находят широкое применение в технических отраслях, при производстве вооружений, в декоративно-прикладном искусстве. Отличительными особенностями сплавов являются – сохранение механических свойств, высокий уровень скольжения в парном сочетании и антикоррозийная устойчивость.

  • Машиностроение. Здесь используется значительная часть медесодержащей продукции, полученной в результате металлургических процессов. Это – высокопрочные сплавы с алюминием, оловом, кремнием, цинком. А также разнообразные детали машин и механизмов. Одним из направлений является изготовление твёрдых припоев, опять же находящих применение в машиностроительной отрасли.
  • Химия. Катализатором процесса полимеризации ацетилена выступает опять же медь.
  • Электротехника. Благодаря высокой электрической проводимости, этот металл стал незаменим в качестве проводника при изготовлении шин, кабелей, проводов, дорожек печатных плат. Они, в свою очередь, входят в состав множества электротехнических изделий, где также присутствуют медные элементы конструкций и сплавы данного металла. Кроме того, медь находит использование в химических источниках тока и при изготовлении высокотемпературных сверхпроводящих материалов.
  • Энергетика. Одним из важных направлений использования меди является изготовление на её основе труб, являющихся составной частью систем газоснабжения, водоснабжения, отопления, охлаждения, кондиционирования и обеспечения технологическими жидкостями.
  • Ювелирное дело. Специфика изготовления драгоценных изделий, служащих в качестве украшений, требует сочетания целого ряда противоречивых факторов. Чтобы придать прочность золоту, в него добавляют медь. Податливость материала не уменьшается, а срок службы и устойчивость к механическим воздействиям – существенно возрастают.

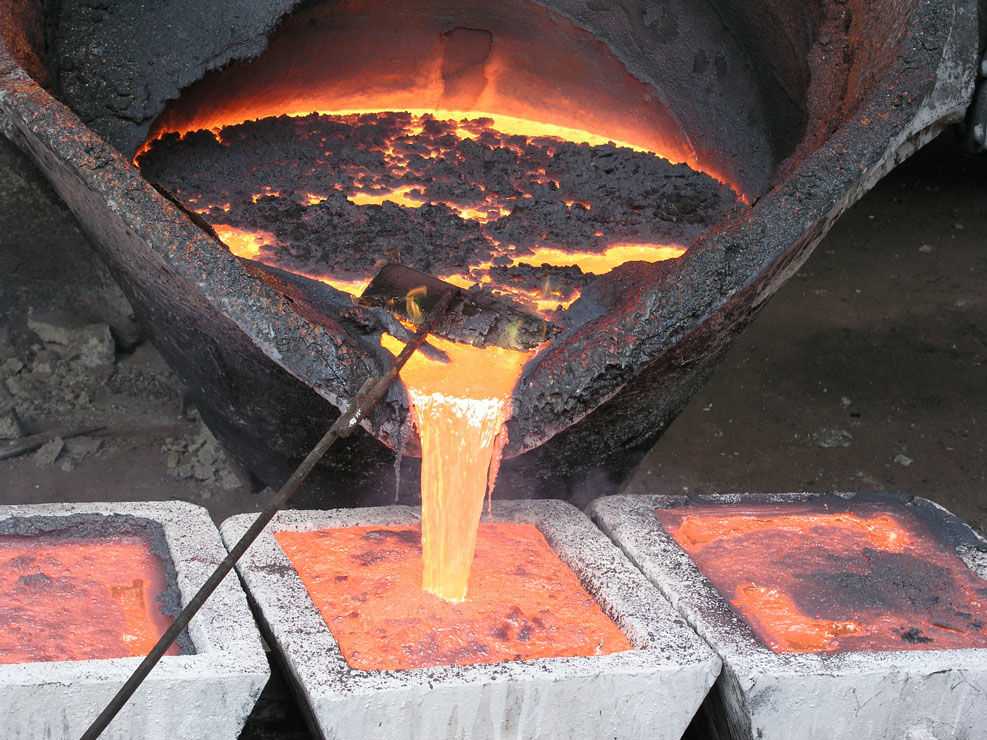

Технология огневого рафинирования черновой меди

Этот способ получения чистой меди используется, когда исходное сырье – медный лом.

Процесс протекает в специальных отражательных печах, которые топятся углем или нефтью. Растопленная масса наполняет ванну, в которую вдувают воздух по железным трубам:

  • диаметр труб – до 19 мм;
  • давление воздуха – до 2,5 атм;
  • емкость печи – до 250 кг.

В процессе рафинирования окисляется медное сырье, выгорает сера, затем металлы. Окислы не растворяются в жидкой меди, а всплывают на поверхность. Чтобы их удалить, используется кварц, который помещается в ванну еще до начала процесса рафинирования и размещается вдоль стенок.

Рафинирование меди

Если в металлоломе присутствует никель, мышьяк или сурьма, то технология усложняется. Процент содержания никеля в рафинированной меди можно снизить лишь до уровня 0,35%. Но если присутствуют остальные компоненты (мышьяк и сурьма), то образуется никелевая «слюдка», которая растворяется в меди, и ее удалить не получится.

Производство меди

Медь производится из сульфидных руд, которые содержат эту медь в объеме минимум 0,5%. В природе существует около 40 минералов, содержащих данный металл. Наиболее распространенным сульфидным минералом, который активно используется в производстве меди, является халькопирит.

Для производства 1 т меди необходимо взять огромное количество сырья, которое ее содержит. Взять, к примеру, производство чугуна, для получения этого металла в объеме 1 тонны потребуется переработать около 2,5 т железной руды. А для получения такого же количества меди потребуется обработка до 200 т руды ее содержащей.

Далее рассмотрены способы производства меди и оборудование для этого.

Видео ниже расскажет о добыче меди:

Технология и необходимое оборудование

Производство меди включает в себя ряд этапов:

  1. Измельчение руды в специальных дробилках и последующее более тщательное ее измельчение в мельницах шарового типа.
  2. Флотация. Предварительно измельченное сырье смешивается с малым количеством флотореагента и затем помещается во флотационную машину. В качестве такого добавочного компонента обычно выступает ксантогенат калия и извести, который в камере машины покрывается минералами меди. Роль извести на этом этапе крайне важна, поскольку она предупреждает обволакивание ксантогената частичками других минералов. К медным частичкам прилипают лишь пузырьки воздуха, которые выносят ее на поверхность. В результате этого процесса получается медный концентрат, который направляется удаление из его состава избыточной влаги.
  3. Обжиг. Руды и их концентраты проходят процесс обжига в моноподовых печах, что необходимо для выведения из них серы. В результате получается огарок и серосодержащие газы, которые в дальнейшем используют для получения серной кислоты.
  4. Плавка шихты в печи отражательного типа. На этом этапе можно брать сырую или уже обожженную шихту и подвергать ее обжигу при температуре 1500°С. Важным условием работы является поддержанием нейтральной атмосферы в печи. В итоге происходит сульфидирование меди и ее преобразование в штейн.
  5. Конвертирование. Полученная медь в сочетании с кварцевым флюсом продувается в специальном конвекторе на протяжении 15-24 ч. В итоге получается черновая медь в результате полного выгорания серы и выведения газов. В ее состав может входить до 3% различных примесей, которые благодаря электролизу выводятся наружу.
  6. Рафинирование огнем. Металл предварительно расплавляется и затем рафинируется в специальных печах. На выходе образуется красная медь.
  7. Электролитическое рафинирование. Этот этап проходит анодная и огневая медь для максимальной очистки.

Про заводы и центры производства меди в России и в мире читайте ниже.

Известные производители

На территории России действует всего четыре наибольших предприятия по добыче и производству меди:

  1. «Норильский никель»;
  2. «Уралэлектромедь»;
  3. Новгородский металлургический завод;
  4. Кыштымский медеэлектролитный завод.

Первые две компании входят в состав известнейшего холдинга «УГМК», который включает в себя около 40 промышленных предприятий. Он производит более 40% всей меди в нашей стране. Последние два завода принадлежат Русской медной компании.

Видеоролик ниже расскажет о производстве меди:

Получение меди

После добычи руды возникает следующая проблема: как извлечь из неё необходимый материал? Существует несколько способов.

Одна из древнейших технологий заключалась в сжигании малахитовых руд с ограниченным доступом воздуха. Размещённая в горшках масса, смешанная с углём, сгорала, выделяя при этом угарный газ. Что приводило к достижению желаемого результата – получению достаточно чистой для своего времени меди.

Понятно, что за прошедшие века методы и способы переработки руд претерпевали серьёзные изменения движимые целью достижения наиболее оптимальных результатов при любом виде первичного сырья. Вот почему современная металлургия базируется на трёх основных способах получения меди.

Пирометаллургический метод

Основанный на проведении высокотемпературных процессов, пирометаллургический метод как нельзя лучше подходит для сульфидных руд, подчас достаточно бедных в отношении концентрации меди. Он позволяет извлекать металл даже при содержании его в 0,5%.

Но прежде всего исходное сырьё подвергается обогащению в процессе флотации. Суть его заключается в тщательном измельчении руды, заливке её водой, добавлении туда сложных органических флотореагентов. Они обволакивают частицы минерала, содержащие в своём составе сплавы меди, придавая им несмачиваемость.

На втором этапе этого процесса в растворе создаётся пена, пузырьки которой забирают покрытые органикой частицы. Происходит это под воздействием потока воздуха, в результате чего образования всплывают на поверхность, откуда в дальнейшем забираются. Насыщенная медными соединениями пена собирается, отжимается и высушивается.

После чего полученный концентрат подвергают обжигу при температуре 14000 C. Это необходимо для удаления серы и окисления сульфидов. Затем производят высокотемпературную (14 0000 – 15 0000C) плавку в шахтных печах для получения сплава железа и меди – штейна. Далее в процессе бессемеровской плавки в конвертере под воздействием кислорода получают оксид, а затем и саму черновую медь, содержащую в себе 90,95% металла. При этом сера переходит в кислотный остаток, а железо – в силикатный шлак.

Получить из черновой субстанции чистую медь можно с помощью:

  • огневого рафинирования,
  • электролиза,
  • экзотермической реакции восстановления под воздействием водорода.

Гидрометаллургический метод

Для извлечения меди и ряда других металлов из полиметаллических руд, содержащих в своём составе менее 0,5% искомого минерала, применяют гидрометаллургический метод.

Добытые минералы растворяют с помощью неконцентрированной серной кислоты или аммиака. Из образовавшихся жидкостей в процессе реакции вытеснения получают медь. Для проведения реакции используется металлическое железо.

Электролизный метод

Метод предназначен для получения чистой меди в процессе электролитической реакции.

Его технология заключается в изготовлении чистых медных тонких листовых катодов и толстых пластинчатых анодов из черновой меди. Помещённые затем в ванну, заполненную медным купоросом, они вступают в реакцию под воздействием электрического тока. Происходит растворение меди на анодах и её осаждение на катодах. Освободившиеся примеси удаляют химическими методами.

Медные трубы

Сырье для производства медной катанки и основные особенности технологии непрерывного литья и прокатки

Производство катанки осуществляется, как правило, из катодов по ГОСТ 546–2001 – М0К и М00К, а также из меди электротехнического назначения (ГОСТ 859) М0, М00, М0Б и М00Б. На территории Российской Федерации указанное сырье выпускается следующими предприятиями:

  • ПАО «Уральская горно-металлургическая компания» (ОАО «УГМК»);
  • ПАО «ГМК «Норильский никель»;
  • АО «Русская медная компания» (АО «РМК»):
  • АО «Кыштымский медеэлектролитный завод» (АО «КМЭЗ»);
  • АО «Новгородский металлургический завод» (АО «НМЗ»).

Катанка в России преимущественно выпускается на оборудовании непрерывного литья и прокатки (НЛП), представляющем собой высокопроизводительные многоходовые волочильные машины, совмещенные с крутильным и экструзивным оборудованием.

На некоторых типах линий НЛП применяются специальные газовые печи шахтной конструкции. Их достоинство заключается в том, что при выплавке медного сырья к основным материалам («чистым» катодам) допускается добавлять до трети отходов изделий кабельной промышленности. Подобная возможность снижает (и весьма существенно) себестоимость готовой продукции.

Качество медной катанки, полученной методом НЛП в России, регламентируется техническими условиями ТУ 16-705-491–2001 (основные производители, кроме того, имеют свои ТУ) и новым ГОСТ Р 53803–2010, которые полностью соответствуют аналогичным международным стандартам ASTM, DIN и BS.

При производстве медной проволоки других классов могут использоваться смеси М0К, М00К с М1К (до 25 %).

ПРИМЕНЕНИЕ

Браслеты из меди

Из-за низкого удельного сопротивления, медь широко применяется в электротехнике для изготовления силовых кабелей, проводов или других проводников, например, при печатном монтаже. Медные провода, в свою очередь, также используются в обмотках энергосберегающих электроприводов и силовых трансформаторов.
Другое полезное качество меди — высокая теплопроводность. Это позволяет применять её в различных теплоотводных устройствах, теплообменниках, к числу которых относятся и широко известные радиаторы охлаждения, кондиционирования и отопления.
В разнообразных областях техники широко используются сплавы с использованием меди, самыми широко распространёнными из которых являются упоминавшиеся выше бронза и латунь. Оба сплава являются общими названиями для целого семейства материалов, в которые помимо олова и цинка могут входить никель, висмут и другие металлы.
В ювелирном деле часто используются сплавы меди с золотом для увеличения прочности изделий к деформациям и истиранию, так как чистое золото очень мягкий металл и нестойко к этим механическим воздействиям.
Прогнозируемым новым массовым применением меди обещает стать её применение в качестве бактерицидных поверхностей в лечебных учреждениях для снижения внутрибольничного бактериопереноса: дверей, ручек, водозапорной арматуры, перил, поручней кроватей, столешниц — всех поверхностей, к которым прикасается рука человека.

Медь (англ. Copper) — Cu

Молекулярный вес 63.55 г/моль
Происхождение названия От греческого «Kyprium», то есть «кипрский металл», по названию острова Кипр
IMA статус действителен, описан впервые до 1959 (до IMA)

Общий обзор состояния черной металлургии в России

Российская Федерация является одним из крупнейших мировых производителей чугуна, стали и металлопроката. Во многом это обусловлено тем, что в стране имеются богатые залежи железных руд и коксующегося угля, используемого в качестве топливного ресурса. Металлургическая промышленность в России является системообразующей и высокоэффективной отраслью.

История развития металлургической промышленности

Человечество научилось обрабатывать железную руду еще на заре своей истории. Археологи даже выделяют такую историческую эпоху, как «железный век», под которой понимается временной период, когда основными орудиями производства являлись изделия из железа.

В России до времен Петра I металлургия носила кустарный и локальный характер. И только после соответствующих реформ в стране началась промышленная переработка металлов. Выплавка чугуна началась на Урале, где знаменитые промышленники Демидовы основали ряд железоделательных заводов.

После революции, особенно во времена сталинской индустриализации, начали разрабатываться месторождения железных руд на Украине и в районе Курской магнитной аномалии. Во время Великой Отечественной войны основные промышленные мощности были развернуты на Урале и в Сибири.

90-е годы XX века сказались крайне негативно на развитии черной металлургии, однако в последнее время наблюдается планомерный рост производства стали и проката, который, впрочем, еще не достиг докризисного уровня.

Проблемы отрасли

Черная металлургия является одной из наиболее устойчивых отраслей промышленности в нашей стране. Основной ее проблемой является общий спад промышленного производства, особенно ярко наблюдающийся в 90-е годы прошлого столетия. Здесь встает вопрос сбыта продукции, который приводит к снижению объемов выплавки.

Кроме этого, на развитие отрасли во многом влияют цены на железную руду, сталь и прокат на международных рынках, которые отличаются значительной волатильностью.

Перспективы развития отрасли

Основными перспективными направлениями развития черной металлургии являются:

  • развитие бездоменных технологий выплавки;
  • увеличение доли предельной металлургии за счет использования вторсырья;
  • широкое использование изделий из сплавов.

Производители оборудования для производства медной катанки

Основными производителями оборудования непрерывного литья и прокатки меди являются ведущие мировые компании такие как: Southwire Company LLC (США), SMS Meer GmbH (Германия), Continuus-Properzi SpA (Италия). Метод непрерывной вытяжки из расплава используется в оборудовании компаний Outokumpu Oyj (Финляндия), Rautomead Ltd (Англия) и ряда компаний КНР.

Выбор типа оборудования непрерывного литья и прокатки меди зависит от устоявшихся технологических подходов производства медной катанки (в случае модернизируемых предприятий), квалификации основного производственного и инженерно-технического персонала, а также продуктовой линейки (кислородная или бескислородная медь).

Добыча медной руды

Медь – один из самых первых металлов, освоенных человечеством. В самом начале его добывали, собирая самородки, а затем научились извлекать из руд. С годами технологии добычи полезных ископаемых совершенствовались. Но определяющим фактором при выборе способа добычи, всегда являлась и является глубина расположения залежей. Впрочем, существуют специально разработанные стандарты, учитывающие множество факторов и позволяющие выбрать наиболее удачное с экономической точки зрения решение, в плане выбора рабочей глубины разработки и применяемых технологий.

В карьере

В случае размещения пласта осваиваемого минерала на глубине не более 500 м, наиболее целесообразным является открытый способ добычи. Именно с его помощью извлекается большая часть медных руд. Несмотря на ряд проблем, связанных с освоением значительной площади, перемещением огромных масс пустой породы, привлечением значительного количества технических средств и вредным воздействием на окружающую среду, способ отличается достаточно высокой эффективностью и отсутствием значительных потерь полезного ископаемого. Соотношение выхода металла на добываемую руду составляет: 1:200.

Проведя предварительные геологические исследования в месте будущего карьера или разреза, производится съём и удаление в отвалы верхних слоёв породы. Очень часто это сопровождается бурением твёрдых скальных массивов и взрывными работами. Ископаемый минерал извлекается слоями с дальнейшей разработкой новых массивов. Руда забирается ковшевой техникой (экскаваторами, погрузчиками) и грузится в транспортные средства (конвейера, самосвалы) для перевозки на перерабатывающие предприятия.

В шахтах

Если искомая руда располагается на глубине порядка 1 км, то в дело идёт закрытый способ добычи, то есть – строительство шахты и организация вертикальных, наклонных или горизонтальных выработок. Используя горнопроходческую технику и буровое оборудование, разрабатываются медесодержащие слои. После чего добытая порода загружается и извлекается на поверхность. Для этого подземные сооружения оснащаются лифтами, подъёмным оборудованием, железнодорожными путями.

Медь

Способ достаточно затратный, но в то же время обеспечивающий доступ к глубокозалегающим месторождениям.

Бурение скважин

Существует и третий метод добычи медных руд – с помощью закачки выщелачивающих растворов кислот и щелочей вглубь заранее пробуренной скважины. В результате чего получается полужидкая смесь, извлекаемая на поверхность мощными насосами, подвергаемая в дальнейшем переработке.

Свойства меди

Что же собой представляет медь? Это красновато – розовый металл, отличающийся мягкостью и ковкостью. Механические и физико – химические свойства – главные причины популярности меди. Пластичность, мягкость, высокие показатели теплопроводимости делают медь отличным вариантом для производства большого разнообразия изделий. Данный металл не боится низких температур. Напротив, при отрицательных температурах свойства меди становятся ещё лучше. Повышается прочность и пластичность материала и предел текучести становиться выше. Помимо этого вода, растворы щелочей и кислот (соляной и серной) никак не влияют на медь. Эти и множество других свойств обуславливают сферы и области применения меди.

Вопрос 2. Кислородно-факельная плавка, аппаратурное оформление

Это отечественная технология,  первые печи внедрили на Алмалыкском горно-металлургическом  комбинате.

Три узла

1.       Горизонтальный аптейк служит для удаления газов

2.       Свод печи.

3.       Падина, отстойная часть печи

4.       Шихтовая сторона стен печи, в которой стоят шихтовые форсунки, причем шихтовые форсунки стоят во всех торцевых стенках.

Суть процесса во вдувании тонкодисперсного, подсушенного концентрата током воздуха или технологического кислорода, кислородно-воздушная смесь (КВС),  в предварительно разогретое пространство печи. Флюсы и концентрат имеют размер частиц от 0,01-0,1мм. Таким образом, частицы обладают реакционно-развитой поверхностью контакта фаз. Поэтому они моментально воспламеняются, окисляются и плавятся за счет экзотермической теплоты. Поэтому из шихтового факела на поверхность отстойной зоны печи капают капли расплава, которые, собираясь, образуют слой жидкой ванны. В процессе отстаивания происходит разделение фаз. Внизу более плотный штейн, вверху легкий шлак. В процессе сжигания сульфидов образуется кислородно-шихтовый факел. Слева установлены рабочие кислородно-шихтовые горелки для получения штейна и шлака, а справа, такие же по конструкции для обеднения шлака. С целью обеднения в них подают перит.

Способы добычи

Как добывают медь на рудных месторождениях? Низкая концентрация металла в породе предусматривает обработку большого количества материала. Для получения единицы массы металла требуется переработать 200 единиц руды.

Медь, добыча которой в основном производится открытым способом, находится на глубине до 1000 м. Глубина открытых разработок достигает 150–300 м, а в отдельных случаях до 600 м. Подземным способом разрабатываются залежи, находящиеся на глубине до 1000 м.

Переработка руды в поисках меди.

Определенные стандарты регламентируют целесообразность углубления разработок с целью извлечения рудного сырья. Это связано с технологией добычи, дополнительными затратами и снижением производительности оборудования, увеличивающими себестоимость сырья.

Поэтому в металлургической отрасли широко используется открытый способ, отличающийся незначительными потерями при разработке. Хотя и здесь есть свои минусы, связанные со складированием пустой породы.

Например, в 2013 году в США на медном карьере Kennecott Utah Copper Bingham Canyon Mine произошел оползень. Глубина карьера Бингем Каньон около 1 км, а диаметр около 4 км. Добыча руды здесь производилась в течение 150 лет.

Доставка сырья к месту переработки осуществлялась автомашинами грузоподъемностью 231 т. Горняки были предупреждены об опасном явлении и были готовы к развитию событий. Стена карьера двигалась со скоростью несколько дюймов в сутки, а предпринятые попытки укрепления не дали желаемого результата.

Условия добычи сырья предполагают использование технологии последовательной разработки с использованием:

  • самоходного оборудования;
  • ведения работ во время добычи сырья;
  • закладки специальными материалами выработанного пространства с целью безопасности дальнейшей разработки.

Каждый технологический процесс предусматривает снижение потерь при разработке месторождений, улучшение показателей по выпуску руды.

При выемке руды слоями обеспечивается полное использование запасов. В условиях глубоких карьеров применяют циклично-поточную технологию, учитывающую особенности залегания руды.

Способы производства меди

В настоящее время разработано несколько способов получения меди. Основными являются:

  • пирометаллургия;
  • гидрометаллургия;
  • электролиз.

Наибольшее количество производится с применением первого способа. С его помощью получают практически 90% всего металла. Он достаточно трудоёмкий и продолжительный. Технология производства меди этим способом включает несколько этапов, которые осуществляют обогащение поступающего материала, последовательное получение готового материала. Каждый из этапов содержит строгую последовательность технологических задач. Обычно завод по производству меди выполняет весь комплекс операций.

Для получения так называемой катодной меди используется третий способ. Полностью этот способ называется – электролитическое рафинирование с последующим осаждением готового продукта на поверхности металлических пластин.

Материаловед

Для получения меди применяют медные руды (содержание меди – 1…6 %), а также отходы меди и ее сплавов.

Медь в природе находится в виде сернистых соединений (CuS, Cu2S), оксидов (CuO, Cu2O), гидрокарбонатов (Cu(OH)2), углекислых соединений (CuCO3) в составе сульфидных руд и самородной металлической меди.

Наиболее распространенные руды – медный колчедан и медный блеск, содержащие 1…2 % меди.

90 % первичной меди получают пирометаллургическим способом, 10% — гидрометаллургическим.

Гидрометаллургический способ – получение меди путём её выщелачивания слабым раствором серной кислоты и последующего выделения металлической меди из раствора. Метод используют при переработке бедных руд, он не позволяет извлекать попутно с медью драгоценные металлы.

Получение меди пирометаллургическим способом состоит из обогащения, обжига, плавки на штейн, продувки в конвертере, рафинирования.

Обогащение медных руд производится методом флотации и окислительного обжига.

Метод флотации основан на использовании различной смачиваемости медьсодержащих частиц и пустой породы. Сущность флотации состоит в избирательном прилипании некоторых минеральных частиц, взвешенных в водной среде, к поверхности пузырьков воздуха, с помощью которых эти минеральные частицы поднимаются на поверхность. Метод позволяет получать медный порошкообразный концентрат, содержащий 10…35 % меди.

Медные руды и концентраты, содержащие большие количества серы, подвергаются окислительному обжигу. В процессе нагрева концентрата или руды до 700…800 0C в присутствии кислорода воздуха сульфиды окисляются и содержание серы снижается почти вдвое против исходного. Обжигают только бедные (с содержанием меди 8…25 %) концентраты, а богатые (25…35 % меди) плавят без обжига.

После обжига руда и медный концентрат подвергаются плавке на штейн, представляющий собой сплав, содержащий сульфиды меди и железа (Cu2S, FeS). Штейн содержит 20…50 % меди, 20…40 % железа, 22…25 % серы, около 8 % кислорода и примеси никеля, цинка, свинца, золота, серебра. В зависимости от химического состава руды и ее физического состояния штейн получают либо в шахтных печах, если сырьем служит кусковая медная руда, содержащая много серы, либо в отражательных печах, если исходным продуктом является порошкообразный флотационный концентрат. Чаще всего плавка производится в пламенных отражательных печах. Температура в зоне плавки — 1450 0C.

Полученный медный штейн, в целях окисления сульфидов и железа подвергают продувке сжатым воздухом в горизонтальных конвертерах с боковым дутьём. Образующиеся окислы переводят в шлак, а серу – в SO2. Тепло в конвертере выделяется за счёт протекания химических реакций без подачи топлива. Температура в конвертере составляет 1200…1300 ºC. Таким образом, в конвертере получают черновую медь, содержащую 98,4…99,4 % меди, 0,01…0,04 % железа, 0,02…0,1 % серы и небольшое количество никеля, олова, сурьмы, серебра, золота. Эту медь сливают в ковш и разливают в стальные изложницы или на разливочной машине.

Черновую медь рафинируют для удаления вредных примесей, проводят огневое, а затем электролитическое рафинирование.

Сущность огневого рафинирования черновой меди заключается в окислении примесей, имеющих большее сродство к кислороду, чем медь, удалении их с газами и переводе в шлак. После огневого рафинирования получают медь чистотой 99…99,5 %. Её разливают в изложницы и получают чушки для дальнейшей выплавки сплавов (бронзы и латуни) или слитки для электролитического рафинирования.

Электролитическое рафинированиепроводят для получения чистой от примесей меди (99,95 % Cu).

Электролиз осуществляют в ваннах, где анод изготавливают из меди огневого рафинирования, а катод – из тонких листов чистой меди. Электролитом служит водный раствор CuSO4 (10…16 %) и H2SO4 (10…16 %).

При пропускании постоянного тока анод растворяется, медь переходит в раствор, а на катодах разряжаются ионы меди, осаждаясь на них слоем чистой меди.

Примеси осаждаются на дно ванны в виде шлама, который идёт на переработку в целях извлечения металлов: серебра, сурьмы, селена, теллура, золота и др…

Катоды выгружают через 5…12 дней, когда их масса достигнет 60…90 кг. Их тщательно промывают, а затем переплавляют в электропечах.

Медь по чистоте подразделяется на марки: М0 (99,95 % Cu), М1 (99,9 %), М2 (99,7 %), М3 (99,5 %), М4 (99 %).
