Обрешетка под мягкую кровлю своими руками

Виды обрешетки для мягкой кровли

Совсем другое дело – обрешетка сплошная, в которой, как можно судить из названия, зазоры между элементами отсутствуют или сведены к минимуму. Максимальный шаг обрешетки под гибкую черепицу в данном случае составляет 1 см.

Под мягкой кровлей может устанавливаться две разновидности сплошной обрешетки:

1. Однослойная. В такой конструкции элементы обрешетки устанавливаются прямо на стропильные ноги и располагаются параллельно коньковому прогону. Для монтажа однослойной обрешетки подходят доски, влагостойкая фанера или ОСБ. Такая конструкция используется довольно редко и только в том случае, если кровля накрывается рубероидом.
2. Двухслойная. Данный вид обрешетки состоит из двух слоев, которые могут изготавливаться как из одного материала, так и из разных. Вначале устанавливается стропильная система под мягкую кровлю, затем первый слой обустраивается как решетчатый, с довольно большим шагом установки элементов. Над ним монтируется второй слой, в котором зазоры не допускаются. Основным достоинством двухслойной обрешетки является наличие вентиляционного канала и свободное пространство, достаточное для укладки теплоизоляционных материалов, что делает эту конструкцию очень удобной для обустройства мягкой кровли.

Технологию монтажа каждого вида обрешетки стоит рассмотреть подробнее.

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

1. Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
2. Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

• Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши;
• Самая нижняя доска обрешетки прибивается за карнизным свесом;
• Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой);
• Первый элемент обрешетки закрепляется на самом краю стропильного каркаса;
• Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки;
• Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли, в зависимости от чего процесс монтажа будет меняться следующим образом:

• Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю;
• Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю;
• Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается шаг обрешетки под ОСБ, учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Монтаж основания

Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.

Устройство однослойной обрешетки под мягкую кровлю

Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

Толщина осб под гибкую черепицу зависит от шага стропильных ног :

• 27 мм – для шага стропил в 1,5м;
• 21 мм – для шага стропил в 1,2м;
• 18 мм – для шага стропил в 0,9м;
• 12 мм – для шага стропил в 0,6м;
• 9мм – для шага стропил меньше 0,6 м;

Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.

При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:

  L = h × 2.5;

• L – длина самореза или гвоздя;
• h – толщина фанерного листа.

Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.

ОБРАТИТЕ ВНИМАНИЕ! Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги. Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе

Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.

На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.

Однослойная обрешетка из шпунтованных досок или теса

Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.

Ширина досок обычно составляет 10-14 см.

Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.

Закономерность следующая:

• Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
• от 900 до 1200 мм – толщина доски 23 мм;
• от 1200 до 1500 мм – толщина доски 30 мм;
• Для шага в 1500 мм – толщина доски 37 мм;

Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).

При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.

Установка сплошной двухслойной обрешетки

Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.

Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.

Устройство комбинированной обрешетки по шагам:

• Укладка и закрепление теплоизоляции между стропильными элементами;
• На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
• Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.

ОСТОРОЖНО! Древесные материалы должны иметь влажность не более 20%

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Технология монтажа

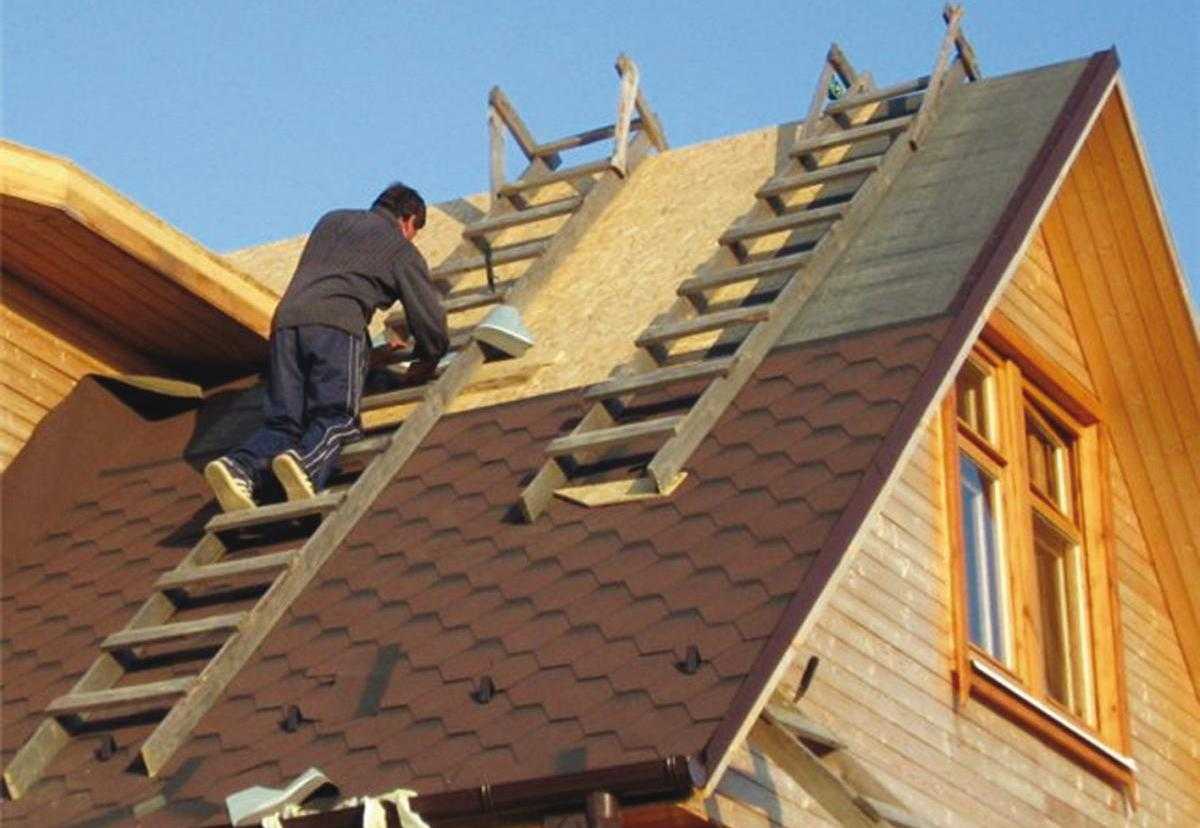

Как покрыть гараж Технониколем ? Монтаж мягкой кровли несложен, однако требует соблюдения некоторых правил и строгой последовательности действий в зависимости от используемого вида.

Для пароизоляционного слоя целесообразно использовать специальную плёнку Технониколь . Они состоят из трёх слоёв, которые позволят поддерживать баланс температуры и влажности внутри гаража.

К тому же, прочность материала позволяет стелить её на любую, даже необработанную поверхность. Для скатных крыш следует использовать мембрану, для плоских – перфорированную и неперфорированную плёнку.

Черепицу из разных упаковок нужно предварительно перемешать для достижения равномерного оттенка покрытия .

Защитную плёнку заранее удалять не нужно, это делается в процессе укладки, постепенно. Порядок действий при укладке следующий:

1. На основание крыши укладывается подкладочный ковёр .

Особое внимание при его укладке уделите узлам крыши и вентиляционным отверстиям в крыше

ВАЖНО! Профессиональные строители советуют начинать укладку рядов с середины скатов

Вентиляционные отдушины обшивают специальными проходными элементами и тщательно промазывают битумной мастикой .
По краю ската крепят карнизные и фронтонные планки . Поверх них укладывают коньково-карнизные элементы. Если специальных видов черепицы нет, можно отрезать лепестки от рядовых. Плитки крепятся при помощи подложки и гвоздей на 2,5 сантиметра от края.
Далее начинают укладывать ряды плитки с нахлёстом каждого следующего ряда и смещением на один лепесток. Край черепицы второго ряда должен совпадать с краем лепестка предыдущего.
Крайние плитки по скатам подрезают , вертикальный ряд, уложенный по фронтону, промазывают мастикой.
Конёк закрывается аэратором Технониколь и коньковой черепицей.

ВАЖНО! Профессиональные строители советуют начинать укладку рядов с середины скатов

Рулонный материал

Как покрыть гараж Технониколем ? Рулонные виды кровли Технониколь укладывают в один, два или три слоя. Количество слоёв зависит от угла наклона плоской крыши: чем меньше угол, тем больше слоёв потребуется. Монтаж состоит из следующих этапов:

1. Очищенную и выровненную поверхность покрывают грунтовым битумным праймером и просушивают.
2. Укладку рулонов начинают снизу , прогревая по мере раскатывания газовой горелкой.
3. После полного раскатывания полосы прикатывают её валиком . Особенно тщательно прокатывают края полосы. Если в каких-то местах материал приподнимается, пред прокаткой его нагревают горелкой дополнительно.
4. Следующая полоса кладётся с боковым нахлёстом в 8 см, торцевым – 15 см. Все нахлёсты делаются в направлении уклона

   Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

   Хотите предложить для публикации фотографии по теме?

На сегодняшний день существует большой выбор кровельных материалов. Мягкая кровля – листы из стекловолокна, которые пропитаны битумом и покрыты резиновым слоем. Она герметична, долговечная недорогая, а несложная технология укладки мягкой кровли позволит сделать это своими руками.

Монтаж обрешетки и основания

На стропила укладывают гидроизоляционную пленку или мембрану, которую фиксируют при помощи реек контробрешетки. Затем горизонтально прибивают доски обрешетки. Рекомендуется использовать древесину хвойных пород, она содержит большее количество смол и имеет высокий показатель влагостойкости.

Фиксация досок к стропилам выполняется с помощью оцинкованных гвоздей или саморезов. Минимальная длина крепежа расчитывается как толщина доски умноженная на два.

Если древесина влажная – ее фиксацию выполняют с каждой стороны на два гвоздя. В местах стыков минимальный зазор составляет 1-5 мм. Центр годовых колец должен располагаться внутри кровли.

Установка листового материала выполняется в шахматном порядке. Если монтаж основания проводят в зимний период – минимальный зазор между плитами OSB должен составлять 3 мм. Это позволит компенсировать температурное расширение древесины в теплое время года. Крепление делается с помощью оцинкованных ершеных, спиральных гвоздей.

Для правильной фиксации рекомендуется придерживаться следующих правил:

• Стыки досок должны располагаться на опорах. В этом месте необходимо забивать не менее 4-х гвоздей;
• Если основание трубы, которая находится поперек ската, больше 50 см – необходим монтаж разжелобка. Он будет своевременно удалять влагу из этой части кровли;
• По окончании монтажа делается сверка геометрии настила. Сравниваются длина, ширина и диагонали. Дополнительно проверяется плоскостность ската.

После этого можно приступать к укладке подкладочного ковра. Он сглаживает неровности поверхности, защищает от механических повреждений и протекания.

Монтируем двухслойную обрешетку

Чтобы собрать двухъярусную сплошную обрешетку используют пиломатериалы (доска либо брусок) или сочетают пиломатериалы с щитами из фанеры, ОСП. Существует несколько вариантов монтажа многослойной конструкции – для неутепленной кровли, для крыши с внутренним и внешним утеплением.

Двойная дощатая обрешетка

Для создания нижнего, разреженного слоя используют доску шириной 10-14 см и толщиной от 2,5 см либо бруски сечением 3х7 см, 5х5 см. Нижний слой служит жестким каркасом для сплошного настила – его собирают из доски шириной 5-7 см и толщиной 2-2,5 см.

Элементы нижнего яруса крепят параллельно коньку с шагом 20-30 см. Доску либо брусок фиксируют крепежными элементами на каждой опоре. Пиломатериал нарезают с таким расчетом, чтобы стыки попадали на стропильные ноги.

На подготовленную разреженную обрешетку монтируют настил, располагая элементы под углом 45° к коньку. Укладку начинают от верхнего угла ската, монтаж ведут от конька к карнизному свесу. Диагональное расположение элементов повышает жесткость конструкции.

Двухъярусная обрешетка крыши под мягкую кровлю, собранная из досок, служит надежным основанием для ковра из рулонных материалов. Этот вариант выбирают при создании неутепленного кровельного пирога. Гибкую черепицу рекомендуется укладывать на комбинированный двухслойный настил.

Двойная комбинированная обрешетка, первый способ

Если кровельный пирог не планируется утеплять, комбинированная обрешетка монтируется по следующему принципу:

• нижний ярус – доски или бруски, закрепленные параллельно коньку и карнизному свесу вразбежку, с шагом около 30 см.
• верхний ярус – настил из щитов, элементы располагаются также со сдвигом швов.

Конструкцию требуется предварительно рассчитать, чтобы края листов стыковались по горизонтали на досках разреженной обрешетки.

Двойная комбинированная обрешетка, второй способ

Если крышу чердака или мансарды планируется утеплить изнутри, требуется уложить гидроизоляционный материал и предусмотреть вентиляционный зазор в составе кровельного пирога. Гидроизоляционный ковер укладывают поверх стропильных ног, снизу, со стороны чердака, между стропилами вставляют маты из минеральной ваты и монтируют пароизоляцию, иначе волокнистый утеплитель будет набирать влагу.

Поверх гидроизоляции по стропилам набивают контробрешетку из брусков 5х5 см или 2,5х3 см. Она фиксирует гидроизоляционный ковер и формирует вентзазор

Важно обеспечить вентиляцию по всему пространству под настилом не нанося ущерба жесткости конструкции. Для этого между торцами контрбруса на каждой стропильной ноге оставляют зазоры шириной около 15 см

Такие зазоры на соседних стропилах должны располагаться со смещением, вразбежку. Контробрешетку крепят к стропилам саморезами по дереву или ершенными гвоздями, располагая их с шагом 20-30 см.

Поверх контробрешетки укладывают разреженную обрешетку. Материалом изготовления служит доска шириной 10-14 см и толщиной 2,5 см. Сплошной настил монтируют из щитов – применяют влагостойкую фанеру ФСФ или плиты ОСП-3. Крепят их по стандартной схеме –длинной стороной листы располагают параллельно карнизному свесу, укладывают щиты снизу вверх, вразбежку. Серединную часть листов фиксируют на каждом стропиле с шагом 30 см, края – с шагом 15 см. Ширина деформационных швов – 2-3 мм.

По такому же принципу можно смонтировать основание для гибкой черепицы, обустраивая неутепленную кровлю. Но в данной ситуации не требуется монтаж гидроизоляции.

Двойная комбинированная обрешетка, третий способ

Третий вариант монтажа сплошной комбинированной обрешетки можно назвать трехслойным. В состав такого кровельного пирога входит плитный теплоизолятор из вспененного полимера. Слой утепления располагается с внешней стороны относительно помещения под крышей.

Устройство конструкции:

• Нижний слой из гладких досок монтируется непосредственно на стропильные ноги сплошным настилом. Деформационный зазор между элементами – около 2 мм.
• Поверх настила укладывается пароизоляционная пленка и теплоизоляционные плиты с низким коэффициентом влагопоглощения. Стыки плит проклеиваются алюминизированным скотчем для герметичности.
• Вдоль стропильных ног набивается контробрешетка – через теплоизолятор и пароизоляционный ковер. Требуется подобрать саморезы подходящей длины. Контрбрус обеспечивает вентиляционный зазор для сплошной обрешетки.
• Поверх контробрешетки крепятся доски или бруски разреженного слоя обрешетки.
• Самый верхний слой представляет собой настил из щитов ОСП-3 либо фанеры ФСФ, который монтируется по стандартной технологии, описанной выше.

Кровельный пирог для гибкой черепицы

С обустройства кровельного пирога для мягкой черепицы начинается большой этап работ. В зависимости от назначения, чердак может быть теплым или холодным. Назначение подкрышного пространства влияет на обустройство кровельного пирога, однако часть выше стропил всегда одинакова:

1. слой гидроизолирующего материала;
2. бруски толщиной от 30 мм;
3. обрешетка в виде сплошного настила.

Важно! Доборные элементы: планки примыканий, карнизные свесы, фронтонные планки выполнены из специальной стали

Выкладка гидроизоляции

Рекомендуем к прочтению:Укладка стеклоизола на крышу своими руками и видео инструкция по монтажу

Мембранные материалы могут быть одно-, двух-, трехслойными.

1. Однослойная гидроизоляция – доступный и дешевый вариант, выполняющий задачу не допускать влажность в помещение и не препятствовать выходу испарений наружу.
2. Двух-, трехслойные материалы – более прочные и практичные. У них имеется абсорбирующий слой, впитывающий конденсат, а также прослойка укрепляющая материал, что придает большую прочность на разрыв.

Совет! Трехслойные мембраны гидроизоляции показаны в случае утепления минватой. Материал боится подмокания и при повышении влажности даже на 10% теряет 56-60% своих качественных характеристик. В случае обустройства холодного чердака, лучше использовать двухслойное мембранное полотно: цена чуть дороже однослойной, зато прочность намного выше.

Совет! Если угол ската более 18°, мембраны гидроизоляции следует располагать параллельно торцевым и карнизным плоскостям. Точки примыкания имеют повышенный риск протечек, потому выкладка осуществляется с напуском. То же самое в области конька. При необходимости коньковая область покрывается еще одним подкладочным ковром. Работы проводятся снизу-вверх, крепление осуществляется гвоздями с повышенной величиной шляпки. Шаг крепления 20 см.

Вентиляция

Вентиляция крыши из мягкой черепицы обычно устраивается посредством конька. Его выкладывают на ребристый профиль. В случае недостаточности данного способа, на поверхность кровли укладывают вентиляционные элементы. Так называются профили с ребрами, располагаемыми на расстоянии 20 мм друг от друга. Конструкции крепятся к основанию гвоздями.

Обрешетка и настил

Сразу после укладки гидроизоляции по верху набиваются планки обрешетки. Толстые элементы бруса создают необходимый вентиляционный зазор. Выполняется обрешетка из бруса древесины хвойных пород. Толщина элементов не менее 30 мм, перед монтажом древесина обрабатывается пропитками против гниения, от пожара.

Важно! Длина досок для обрешетки – расстояние равное двум пролетам стропил. Крепление осуществляется над стропильными ногами

Монтаж гибкой черепицы своими руками осуществляется на сплошной настил. Изготавливается он из ОСП3, листов влагостойкой фанеры, шпунтованной или обрезной доски толщиной в 25 мм, влажностью не выше 20%.

Важно! Выкладка сплошных элементов осуществляется с зазорами – компенсаторами температурных расширений материала. Для фанеры или ОСП ширина зазора 3 мм, для досок 1-5 мм

Листовые плашки крепятся способом разбежки швов, чтобы стыки не были сплошными. Крепление на саморезы или ершенные гвозди.

Таблица сечения стропил

Тип кровли	Оптимальный уклон кровли, градусов	Шаг стропил, см	Сечение стропил, см
Профнастил	20-30	< 100	5×15
Ондулин	15	60-90	5×20
Цементно-песчаная черепица	22-30	75-110	5×15
Керамическая черепица	22-30	60-80	5×15, 6×18
Мягкая кровля (рулонная, битумная черепица)	> 7	60-150	5×15
Металлочерепица	> 15	60-95	5×15, 5×20
Шифер	14-60	80-130	5×15
Асбестоцементные листы обыкновенного профиля
Асбестоцементные листы унифицированного профиля

Следующая таблица содержит данные по обрешетке, контробрешетке и материалу кровли:

Тип кровли	Параметры кровельного материала, мм	Уклон кровли, градусов	Шаг обрешетки, см	Сечение обрешетки, см	Контробрешетка, см	Нахлест кровли, см
Профнастил:	20-30	соответственно углу уклона	доска 3×10	2,5-4	10-20
НС-20	толщина 0,55	30-45	40, 60
толщина 0,75	30-45	50, 70
НС-35	толщина 0,55	30-45	100, 100
толщина 0,75	30-45	120, 130
С-44	толщина 0,55	30-45	90, 150
толщина 0,75	30-45	110, 140
Цементно-песчаная черепица и керамическая черепица	зависит от производителя и типа	22-30	31,2-33,5	3×5, 4×5, 4×6, 5×5	> 3×5	8,5-10,8
30-90	32,1-34,5	5×15, 6×18	7,5-10,8
Мягкая кровля (рулонная, битумная черепица)	зависит от производителя	> 7	1. рулонная – на сплошной обрешетке 3-5 мм зазор;2. мягкая черепица – 30 см шаг досок обрешетки под ОСБ	из доски + ОСБ 9 мм	> 3×5	для рулонная 15-30 для мягкая > 15
Металлочерепица	4500×1160-1190×0,5	> 20	80-100 (от волны)	доска 5×20; брус 4×6	> 3×5	в зависимости от марки 6-9
Шифер	3600х1500х8-10 3000х1500х8-10 2500х1200х6-8-10	25-45	лист должен опираться на 2 бруса обрешетки	> 3×5	12-30
Асбестоцементные листы обыкновенного профиля	50-54	доска 5-6×10брус > 5×5	должна перекрывать волну
Асбестоцементные листы унифицированного профиля	60-75	доска 5-6×10брус > 7,5×7,5
Ондулин	2000x950x3	5-10	5	сплошная (зазор до 5 см)	> 3×5	3; боковой – 2 волны
10-15	45	доска 5×20; брус 4×5, 5×5	2; боковой – 1 волна
> 15	60	доска 5×20; брус 4×5, 5×5	1,7; боковой – 1 волна

Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.

Ознакомиться с порядком расчета нагрузок можно в статье «Расчет нагрузки на стропильную систему».

Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.

Если у вас не сложная архитектурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:

Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м2:

Пролёт (м)	2,0	2,5	3,0	4,0	4,5	5,0	5,5	6,0	6,5	7,0
Шаг установки (м)
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х200	150х225	150х250	150х300
1,0	75х150	100х150	100х175	125х200	150х200	150х225	150х250	175х250	200х250	200х275

Монтаж обрешетки под ОСБ

Независимо от того, будет ли это обшивка стены изнутри, мансарды снаружи, веранды на даче, создание напольного покрытия или базы под мягкую кровлю (битумную черепицу), на предварительном этапе следует позаботиться об основании для панелей. Речь в данном случае может идти о двух вариантах:

1. обрешетка из брусков с небольшим сечением и реек;

2. каркас, который может быть как деревянным, так и выполненным из металлопрофиля.

Главным критерием выбора в данном случае будет состояние базовой поверхности. Чем больше присутствующие перепады, тем сложнее конструкцию придется возводить.

Следующий шаг – это разметка с учетом того, что все несущие элементы будущей обрешетки или каркаса должны располагаться в одной плоскости. На сегодняшний день оптимальным инструментом является лазерный уровень. При его отсутствии используют отвесы, строительные уровни и шнуры. Чтобы правильно и максимально точно сделать разметку на стене, необходимо:

1. определить и отметить точки крепления реек по верху;

2. при помощи отвеса продублировать отметки внизу;

3. между отметками натягивается шнур или нить по диагоналям;

4. рейки, профили выравниваются в одной плоскости при помощи специальных монтажных пластин или любых других подкладок;

5. при необходимости максимально усилить основание для укладки панелей OSB можно за счет установки дополнительных поперечных перемычек между основными элементами обрешетки.

После окончания работ, связанных с фиксацией обрешетки, следует уделить внимание коммуникациям

Важно помнить, что всевозможные закладные, а также проводка, трубопроводы при наличии таковых располагаются и фиксируются именно на данном этапе, если это не было сделано ранее

При обустройстве напольного покрытия из панелей ОСП и основания под них необходимо учитывать ряд важных нюансов. Рассмотрим алгоритм действий в подобных ситуациях.

1. Удаление имеющегося покрытия, если таковое присутствовало, а также мусора и пыли.

2. Раскладка бруса. Все элементы будущей конструкции при этом должны располагаться параллельно друг другу с интервалом в 0,8 м. А также необходимо отступать от стен на 10 мм.

3. Нанесение отметки на стене в 10-20 мм над брусом.

4. Просверливание отверстия через брус и клинья под дюбель.

5. Фиксация элементов обрешетки.

6. Крепление обрезной доски.

Последнему пункту стоит уделить особое внимание. Так, если помещение, в котором выполняются работы по обустройству полов из ОСП, имеет потолки до 2,4 м, то доску лучше не монтировать. Это позволит избежать сокращения высоты стен в итоге

Это позволит избежать сокращения высоты стен в итоге.

Сейчас описываемый листовой материал широко и успешно используется при выполнении кровельных работ. Монтировать обрешетку, в дальнейшем укладывать сами панели необходимо при соблюдении ряда правил.

• Сплошное покрытие листами выполняется на крышах, скаты которых имеют угол от 5 до 10 градусов.

• Если угол ската составляет от 10 до 15 градусов, то требуется монтаж обрешетки из бруса размерами 45х50 мм. Элементы конструкции в такой ситуации располагают параллельно по отношению к линии карниза с шагом 45 см.

• Брус аналогичного сечения применяется для обрешетки на крышах со скатами под углом более 15 градусов. Разница заключается в том, что между брусками должно быть 60 см.
