Монтаж мягкой кровли: технология подготовки, инструкция по укладке

Подготовительные мероприятия

Правильная подготовка – залог успешного строительства. Данная стадия включает составление проекта, всевозможные расчеты. Это нужно, чтобы во время рабочего процесса не возникло заминок. На основе проекта вы определите, сколько материала нужно, как примерно будет выглядеть кровля.

Большинство производителей поставляют в продажу черепицу стандартных размеров. Упаковка – это 3 кв. м покрытия. Сколько ресурсов уйдет, зависит от площади, формы крыши. Проще всего посчитать, сколько уйдет на кровлю двухскатного типа. Площадь рассчитывают по формулам, изложенным в любом учебнике по геометрии.

Битумную черепицу рекомендуем покупать с запасом, поскольку во время рабочего процесса, вероятно, потребуется перерасход на непредвиденный случай. Не бойтесь для расчетов использовать калькулятор. Если есть друзья-инженеры, их помощь будет нелишней.

При подготовке важно позаботиться о гидроизоляции. Она бывает одно-, двух- и трехслойной

Мембраны в один слой – самые простые и доступные, они призваны задерживать влагу, не выпускать пар. Данный материал довольно редко можно встретить, в основном его используют для защиты чердака или мансарды.

Двух- и трехслойные мембраны гораздо прочнее. Это достигнуто за счет специальной прослойки в материале. Третий слой нужен для адсорбции. Это значит, что даже конденсат впитается в мембрану, не попав на другие материалы.

Пошаговая инструкция по устройству крыши из мягкой черепицы

Обрешетка

Виды обрешетки: слева – сплошная, справа – разреженная.

Для этого подойдут:

листы влагостойкой фанеры;
плиты OSB;
обрезные или шпунтованные доски.

При крепеже обрешетки необходимо оставить между панелями зазор до 5 мм для температурного расширения материала. Выкладывать их нужно в шахматном порядке.

Подробно это выглядит так:

Берутся доски шириной 10‒15 см, толщиной 25‒30 мм. Кладутся сверху стропил. Расстояние подбирается в соответствии с размерами листового материала (фанера, ОСБ). Нужно подобрать так, чтобы две доски попадали на края листа и одна доска была по центру.
Листы кладутся в шахматном порядке, чтобы увеличить прочность покрытия. Между листами нужно оставить зазор до 5 мм, чтобы материалу при нагреве было куда расширяться.
Для обеспечения естественной вентиляции под кровлей нужно прибивать деревянные бруски сверху стропил. Толщина – от 40 мм. Класться они должны параллельно стропилам.

Карнизная планка (капельник)

Капельником называют планку из металла, которую принято устанавливать к карнизному свесу. Она служит для усиления, защиты деревянных деталей крыши от осадков. Вода не будет протекать под кровлю, а попадет сразу в водосточный желоб, который расположен под карнизом.

На вид это стальной уголок длиной до 3 м. Ширина полок составляет 15‒25 см.

Подложка (подкладочный ковер)

Полученную обрешетку необходимо накрывать специальным подкладочным ковром. В его основе ‒ битумно-полимерное сырье.

Функции ковра:

Выравнивание обрешетки перед настилом рядов черепицы.
Усиление влагоотталкивающих свойств пирога.
Продление срока службы кровельной конструкции.

Ковер подбирается под технические характеристики битумной черепицы. Срок службы обоих материалов должен быть примерно одинаковым.

Монтаж ковра проводится в таком порядке:

Настил ендовы. Ее середина должна совпасть с центром ковра, и с каждой стороны остаться минимум 50 см покрытия.
Теперь нужно постелить ковер вдоль карнизов. Материал прикрывает полку капельника минимум наполовину
Настил остальной крыши. Направление ‒ снизу-вверх. Ряды рекомендуется закреплять с нахлестом 10 см по длине и по ширине с нахлестом до 15 см. Крепежи ‒ кровельные саморезы, гвозди. Для надежности края материала нужно промазать мастикой.

Фронтон и свес кровли

Используется фронтонная планка. Функция ее аналогична карнизной ‒ защита от влаги, только в этом случае торцов обрешетки.

Фронтонные планки между собой соединяют внахлест, скрепляют гвоздями. Шаг крепежа ‒ 15 см.

Ендовый ковер

Ендова ‒ участок крыши, который подвержен самым большим нагрузкам во время осадков, снегопада. Она нуждается в усилении, дополнительной изоляции от влаги.

По периметру делается отступ по 3 см от каждого края. Ковер фиксируется к ендове гвоздями, усиливается битумной мастикой. Шаг крепежа ‒ 20 см.

Дно ендовы обкладывать черепицей не нужно, там будет виден ковер.

Цвет ковра лучше выбрать таким же, как и цвет черепицы. Допустимо заменять ендовый ковер металлической черепицей.

Настил черепицы

Пошагово выглядит так:

Выстраивается стартовый ряд (края гонта нужно обрезать) или покупаются стартовые полосы (на коньково-карнизную черепицу).
Укладка проводится вдоль карниза от центра и угла ряда (на выбор). Расстояние от свеса должно быть минимум 1,5 м. Для крепежа применяют кровельные гвозди. Шаг фиксации элементов ‒ 20 см.
В следующем ряду гонты размещают, немного смещая в сторону уже закрепленного элемента. Так, лепестки перекрывают места креплений предыдущих деталей.

Монтаж черепичных гонтов вокруг ендовы

От середины ендовы в каждую сторону на 30 см черепицу приклеивают на битумную мастику. Дно шириной до 15 см оставляют без настила материала.

Обустройство конька

Теперь можно приступать к настилу конька

Между скатами важно оставить зазор до 3 см для свободного воздухообмена

Можно сверху закрепить на саморезы готовый коньковый элемент из металла или сделать конек самому и покрыть его слоем битумной мастики.

Также допустимо выложить сплошную кровлю и проделать отверстия для вентиляции.

Достоинства гибкой черепицы

Материал обладает небольшой удельной массой и удобными габаритами, крепится при помощи клея, окончательную его фиксацию выполняют гвоздями. Указанную черепицу делают на основе битума — смолы из углеводородов, так что этот материал несёт и декоративную, и защитную функцию.

Среди достоинств использования для кровли описываемого материала можно выделить такие:
лёгкий, хорошо режется и принимает любую форму;
высокое шумопоглощение;
быстро сохнет;
высокая влагоустойчивость;
не требует сложного ухода;
прекрасно переносит деформацию и внешние воздействия.

Для того чтобы такая кровля в полной мере проявила свои сильные стороны, её необходимо только правильно уложить, соблюдая некоторые рекомендации, о которых будет сказано ниже.

По каким параметрам выбирать гибкую черепицу

Лучшая мягкая кровля – это битумная черепица, которая имеет следующие характеристики:

в качество вяжущего слоя лучше всего выбирать черепицу из качественного битума. Он гарантирует больший срок службы за счет повышенной теплостойкости к солнечным лучам.
плотность гонта черепицы должна быть не менее 110 г/м2;
в качестве верхнего слоя гибкой черепицы лучше всего себя зарекомендовала базальтовая посыпка. Она является лидером в сохранении цвета в течении всего срока службы.

Что касается цвета и формы нарезки гонта, то тут кровля подбирается уже в первую очередь к общей стилистике здания. И несомненный плюс именно гибкой черепицы – нереально огромный выбор цветов, фактур и форм. Если Вам нужно воплотить в жизнь нестандартную архитектурную задумку – смело выбирайте мягкую кровлю.

Преимущества материала

Гибкая черепица — кровельный материал на основе стеклохолста, модифицированного битума и каменной посыпки Покрытия для крыши из плитки с резинобитумным составом пользуются большой популярностью среди частных и коммерческих застройщиков. Обусловлено это достоинствами материала:

Презентабельный внешний вид. Несмотря на простоту, черепица смотрится представительно и привлекательно.
Доступная стоимость. В состав покрытия входят недорогие компоненты, а его производство хорошо отлажено.
Простота в работе. Монтаж мягкой кровли своими руками на беседку не отличается сложностью и не требует приложения физических усилий.
Универсальность. Облицовка может укладываться на основание любой формы, ровной, угловатой, вогнутой и выпуклой. Фрагменты легко подрезаются под нужный размер.
Долговечность. В сырье добавляются присадки, придающие готовому продукту прочность, устойчивость к перепадам температуры, сырости и ультрафиолету.
Минимальный уход. По сути, он сводится только к ополаскиванию поверхности водой по мере ее загрязнения.
Практичность. Материал отлично поглощает шум осадков. По мере эксплуатации под воздействием естественного нагрева отдельные фрагменты сплавляются между собой, образуя монолитную поверхность.

Инструкция по укладке своими руками

Монтаж мягкой черепицы поверх гидроизоляции

Технология укладки предусматривает подготовку поверхности. Если основанием является бетонная стяжка, необходимо цементным раствором заделать трещины и сколы, а потом грунтовать ее. Рулонное изделие раскладывают на кровле для выравнивания, после чего убирают. Работы лучше проводить при температуре воздуха не менее +5 градусов в сухую погоду.

Пошаговый процесс:

Нанесение мастики и фиксация материала. Эти манипуляции осуществляют практически одновременно. Кровельный материал нагревают и прижимают к основанию. Каждая новая полоса должна крепиться внахлест.
Нанесение последующих слоев по такой же технологии. В местах стыков со смежными поверхностями материал нужно монтировать с напуском не менее 15 см.

Если изделие укладывают на скатную кровлю, схема укладки несколько отличается:

Укладка подкладочной пленки на сплошную обрешетку. Настилают ее снизу вверх с нахлестом. Для фиксации используют строительный степлер и гвозди (в нижней части).
Установка карнизного свеса.
Монтаж мягкой черепицы. Первый ряд крепят снизу вдоль карниза. Элементы прибивают гвоздями. Каждый следующий ряд должен закрыть шляпки. Для дополнительной фиксации используется холодная битумная мастика. Ее наносят на обезжиренную поверхность кровельного материала при помощи шпателя.
Монтаж коньковых элементов. Элементы должны перекрыть крепежи верхнего ряда черепицы.

В местах, где выходят дымоходы, вентиляционные трубы, антенны, устанавливают проходные детали – силиконовые уплотнители. Если материал произведен с клейкой основой, использовать мастику не нужно. Работу выполняют в защитной одежде, очках и перчатках. При использовании огня требуется брезентовый фартук.

Правильное основание – залог успеха

Как было сказано выше, черепица битумная очень требовательно относится к качеству основания, на которое укладывается. Оно должно быть сплошным и тщательно выровненным. Материалы для его создания могут быть разными – фанера, древесина, плиты OSB и т. д

Важно помнить, что при укладке плит или листов материала между ними всегда оставляется небольшой зазор. Он обеспечит возможность компенсационного расширения, когда материал под действием влажности или температуры будет увеличиваться в размерах

В противном случае (если зазоров не будет) кровля пойдет волнами. Крепление листов к обрешетке производится при помощи саморезов или гвоздей – главное, чтобы их шляпки были утоплены в материал.

Обрешетка под мягкую черепицу

Таблица. Зависимость толщины материала от шага обрешетки.

Шаг между отдельными элементами обрешетки, мм	Доски, толщина в мм	Фанера, толщина в мм	Плита OSB, толщина в мм
600	20	12	12
900	23	18	18
1200	30	21	21
1500	37	27	27

Большое значение имеет и обустройство вентиляции. Это должны быть продухи, отверстия для возможности поступления в них свежего воздуха, отверстия для выхода воздуха из-под кровли.

Обрешетка для битумной черепицы

Планировка и создание чертежа

Подготовительные мероприятия являются важнейшим этапом создания качественной кровли. Они включают в себя составление проекта и воплощение его в чертёже, а также калькуляция необходимых материалов. Даже если вы отчётливо и во всех деталях представляете себе будущую крышу, чертёж вам всё равно понадобится — правильно составленный, он позволит вам точно рассчитать количество необходимых материалов.

Чаще всего битумная черепица реализуется в упаковках по 3 м². Необходимое количество упаковок зависит от размеров и формы крыши. Проще всего рассчитать площадь двускатной крыши (два прямоугольника), а соответственно, и нужное число упаковок изделия. Если, к примеру, вы посчитаете, что площадь кровли вашей беседки 12 м², лучше купить не 4 упаковки, а 5. В процессе могут возникнуть непредвиденные ситуации — перерасход или какой-то участок будет испорчен, и потребуется замена материала.

Кроме того, на данном этапе следует позаботиться о гидроизоляции. Этот материал бывает одно-, двух- и трёхслойным. Однослойная мембрана способна удерживать влагу и пар, предназначена для защиты чердаков, веранд и др. Для беседки она вполне подойдёт, но в продаже встречается нечасто. Два других вида гораздо более прочные, чем первый, так как имеют армированный слой. В трёхслойном материале есть к тому же и адсорбирующая мембрана, которая эффективно удерживает даже конденсат.

Стропильная система и угол наклона

Стропильная система восьмискатной крыши Стропильная система представляет собой некоторое количество балок, уложенных под определенным наклоном. Соединение стропил проводится на коньковый брус или между собой, когда делается многоскатная крыша. В зависимости от размера строения применяется висячая или наслонная система. В первом случае балки опираются на подпорки, во втором на верхнюю обвязку каркаса.

Укладка гонтов проводится на жесткий настил, изготовленный из досок, плит или щитов. Основа должна иметь постоянство формы и размера, так как деформация ведет к появлению на кровле трещин или пузырей.

Угол уклона кровли зависит от ее формы, силы господствующих в регионе ветров и уровня снежного покрова. Он составляет 12-30 градусов для одно- и двухскатных сооружений и 30-45 градусов для пирамидальных конструкций. Высокие крыши отличаются большой парусностью, а пологие — плохим сходом снега и риском продавливания настила.

Важные особенности материала

С учётом чрезвычайно простого дизайна, который имеют гибкие плитки, устройство крыши сможет сделать даже новичок. Главное, следовать технологии.

Этот кровельный материал изготавливается в виде битумной черепицы:

прямоугольная стеклоткань с битумной пропиткой;
нижняя часть обрабатывается составом SBS или натуральным битумом для наклеивания на непрерывный каркас;
самоклеющийся слой защищён для хранения и транспортировки полимерной плёнкой;
наверху стекловолокно покрыто материалом, посыпанным бетонной крошкой, гранитом, базальтовой крошкой или кварцевым песком для повышения износостойкости.

https://youtube.com/watch?v=4BaXg5tjZeY

Гонты разных производителей иногда не имеют одинаковых размеров (средний формат 1×0,35 м), толщина 3 мм.

Шаблон плитки имеет несколько типов:

ромбы;
кирпич;
черепица;
прямоугольники разного формата;
соты.

Цветовые оттенки могут быть многохромовыми или монохромными, различными в каждой коробке. Поэтому перед тем как класть весь доступный материал из разных коробок, они смешиваются в случайном порядке. Максимальную художественную ценность имеет гибкая битумная обшивка фирм Shinglas, Tegol или с 3D-эффектом любого производителя. Самоклеющийся слой не обеспечивает надёжности крепёжных частей черепицы, поэтому крыша дополнительно крепится к каркасу гвоздями.

Характеристики и преимущества

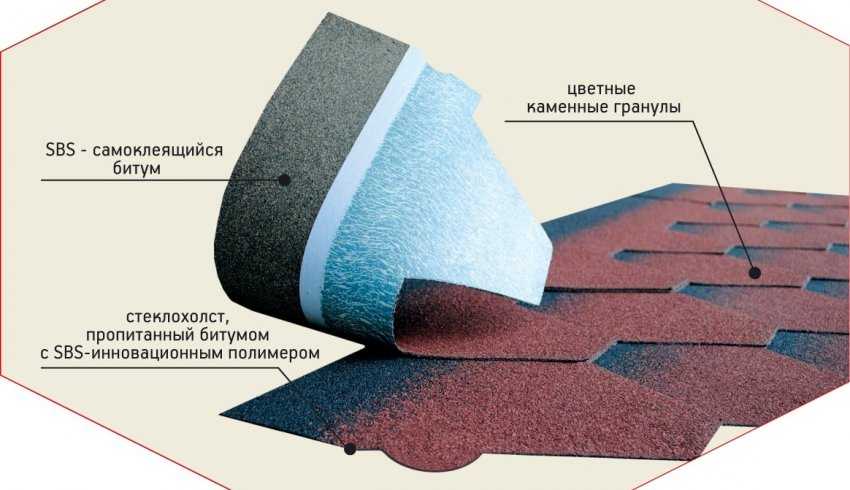

Схема из чего состоит готовый продукт

Если рассмотреть общие характеристики черепицы вне зависимости от используемого в ней сырья и различных пластификаторов и добавок, то можно утверждать следующее:

этот кровельный материал не подвержен коррозии и гниению
выдерживает большой температурный диапазон от -50 до 110 °С
срок службы около 50 лет, – зачастую этот критерий занижен
повышенная устойчивость ко всем видам атмосферных осадков
ветроустойчив, – в отличие от листовых материалов, полное отсутствие парусности
является диэлектриком, – громоотвод не нужен
используемые негорючие грануляты делают черепицу пожароустойчивой
при монтаже практически не остаётся отходов, – любой отрезок идёт в работу
можно укрыть самую сложную по форме крышу
простота в обслуживании и ремонте, – переделывать целые секции не надо, достаточно заменить отдельные элементы
возможность самостоятельного монтажа, – доступность инструмента, а также не требует специфических знаний и навыков
широкий ассортимент цветов, оттенков и форм, – отличный внешний вид

Гибкая черепица Шинглас

Для объективности следует указать на минусы использования битумной черепицы:

Средняя ценовая категория, не намного дороже профнастила или шифера
Для возведения черепичной кровли понадобится целый ряд дополнительных работ: создание вентиляционного зазора, формирование усиленной обрешётки, подкладочного основания и т.д.
Усложнение работ в холодное время года, – при температуре ниже 5 °С придётся использовать строительный фен, что значительно увеличит трудозатраты

К тому же монтаж не следует выполнять на мокрую основу, – в случае намокания обрешётки нужно ждать полного её высыхания.

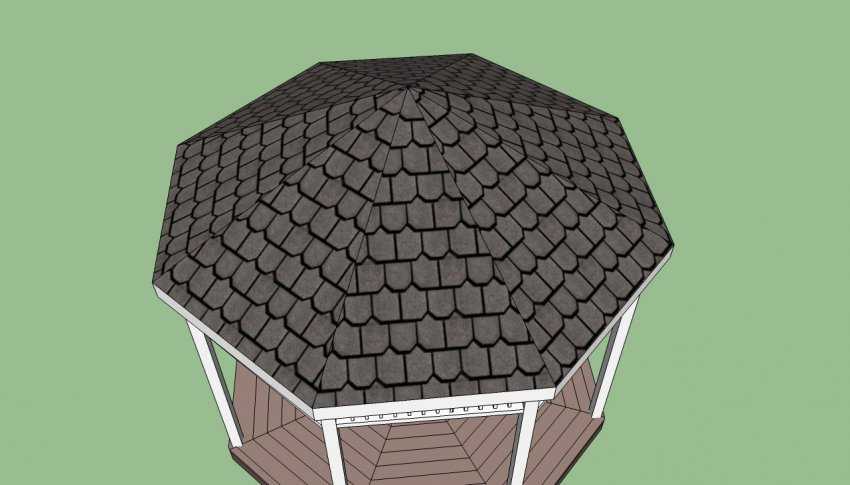

Кровля крыши беседки гибкой битумной черепицей

В этой статье мы разберем, как сделать кровлю крыши беседки гибкой битумной черепицей («мягкой черепицей») своими руками.

Для начала, какие комплектующие и инструменту нам потребуются.

Из материалов будут необходимы следующие:

Подкладочный ковер;
Рядовая черепица битумная;
Металлические планки для защиты и укрепления нижней кромки крыши;
Карнизная черепица – в отличие от рядовой она представляет из себя сплошную ленту и не имеет декоративных зубцов и впадин, как рядовая;
Битумный клей;
Кровельные гвозди.

Из инструментов мы будем использовать такие:

Кровельный нож;
Молоток или пневматический молоток;
Ножницы по металлу для карнизных планок;
Шпатель для нанесения битумного клея;
Рулетка;
Если монтаж будет выполнятся в холодную погоду, понадобится монтажный фен.

Прежде всего, под укладку кровли необходимо создать гладкую поверхность, для этого укладываем на стропила крыши листы из влагостойкой фанеры или ОСБ, подробнее о выборе материала обрешетки под мягкую кровлю здесь: >» href=»/obreshetka-myagkoy-krovlyi-besedki» target=»_blank»>http://m-besedka.ru/obreshetka-myagkoy-krovlyi-besedki.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

СБС-модифицированную с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100-150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Укладка мягкой черепицы

Начинать работу нужно с точной разметки положения первого ряда, в этих целях на подкладке отбивается линия. Как именно? Отмерьте от края ширину мягкой черепицы и прибавьте к этому значению 10 мм, именно столько первый ряд должен отступать от изгиба карнизной планки. Такие метки должны быть с двух сторон ската. Затем при помощи отбивочного строительного шнура нужно отбить линию. Сделанная разметка ускорит работу, отпадет потребность каждый раз снимать размеры. Кроме того, с ее помощью удастся первый ряд сделать идеально ровным, а именно он прежде всего бросается в глаза.

Натягивают нить

Шаг 1. Внимательно осмотрите обратную сторону черепицы, там есть две пленки. На одной написано, что ее перед монтажом снимать нельзя, а на второй наоборот. Снимите широкую ленту, она откроет слой клеящегося битума.

С обратной стороны снимают пленку

Шаг 2. Уложите первый гонт таким образом, чтобы его верхняя кромка лежала точно по отбитой линии. Выровняйте края, они должны располагаться на расстоянии 10 мм от ветровой и карнизной планки. Плотно прижмите клейкий слой к металлу. Далее продолжайте работы по такому же алгоритму, гонты карнизной черепицы должны быть ровными в стыках, нахлесты не делаются.

Укладка первого гонта

Укладка следующего гонта

Шаг 3. Начинайте приклеивать обычную гибкую черепицу. Перед установкой также нужно удалить защитную полиэтиленовую пленку.

Приклеивание гибкой черепицы

Следите, чтобы торцы были идеально параллельными металлическим планкам. Плотно прижимайте гонты руками. Мы уже упоминали, что чем теплее на улице, тем лучше приклеивается покрытие, тем надежнее фиксация.

Гонты нужно хорошо прижимать руками

На расстоянии 1 см под каждой клейкой полоской вбивайте гвоздики с широкими шляпками. Есть одна особенность – вверху гонта по углам вбивается только по одному гвоздю. Таким образом закрепите весь первый ряд гибкой черепицы.

Фиксация гибкой черепицы гвоздиками

Гвоздики вбивают под битумными полосками

Шаг 4. После окончания монтажа первого ряда обычных гонтов, можно приступать ко второму. Технология требует, чтобы второй ряд приклеивался со сдвигом, за счет этого накрываются и герметизируются места стыков гонтов первого, одновременно закрываются шляпки вбитых гвоздей. Производители предусмотрели такое смещение, отмерять ничего не надо. Отступите на ширину клеящих полосок и располагайте следующий гонт над ними с учетом размеров вырезов. Далее технология монтажа ничем не отличается.

Второй ряд должен приклеиваться со сдвигом

Фиксация второго ряда

В связи с тем, что второй ряд укладывается со смещением, крайний гонт придется обрезать. Приложите его на место, отметьте места отрезания. Резать мягкую черепицу лучше на деревянных небольших подставках, они гарантированно предохраняют подстилку от случайных повреждений. Но опытные кровельщики делают это на уже установленной черепице, поворачивают гонт обратной стороной и аккуратно острым ножом отрезают. Новичкам так поступать не рекомендуется, слишком велики риски повредить покрытие.

Наметка для обрези

Обрезка излишков в изнаночной стороны

Шаг 5. На каждом закрепленном ряду по очереди отгибайте листки мягкой черепицы и забивайте под ними по гвоздю. Затем намажьте обратную сторону лепестка мастикой и приклейте к нижнему гонту. Лепестки имеют под защитной пленкой битум, но для гарантирования прочности сцепления опытные строители рекомендует дополнительно смазывать поверхности мастикой. Это не отнимает много времени и полностью исключает подрыв элементов порывами ветра.

Монтаж гибкой черепицы

Гибкая черепица на фото

Подготовительный этап

После того как коробка дома возведена, необходимо приступать к установке стропильной системы. Эти работы советуем выполнять с привлечением хотя бы одного специалиста, даже если вы решили все сделать сами. Дело в том, что правильно выставить стропила, рассчитать их положение, количество и несущую способность не так просто. А если вы допустите ошибки, то исправить их будет весьма сложно.

В процессе возведения каркаса крыши следует постоянно следить за точностью геометрических размеров и отсутствием перепадов на плоскости скатов. Для этого следует применять древесину с относительной влажностью не более 20% — в дальнейшем это обезопасит вас от деформации элементов при высыхании. После выставления стропильной системы ее проще всего проверить, измерив диагонали. Так вы убедитесь в правильной геометрии плоскости и отсутствии перекосов.

Не забывайте обрабатывать все деревянные элементы специальными составами, которые существенно повышают их стойкость к возгоранию, а также защищают от вредителей. Целесообразно проводить эту операцию до монтажа, так как на земле это сделать гораздо удобнее, чем на кровле.

Монтаж проходного элемента и водосточной системы

Важная деталь – кровельная проходка, она выводит на кровлю различные коммуникации. Для нашего домика проходка была необходима для организации вентиляции душевой.

Монтаж проходки я выполнил следующим образом. Вначале юбку (основание) элемента разместил на намеченном участке кровли. Очертил внутренний диаметр проходной детали, по линии вырезал отверстие. Нанес мастику на тыльную сторону юбки и прижал ее к кровле. Затем закрепил юбку гвоздями, вбив их по периметру элемента. Казалось бы все, проходка установлена! Но пришлось снова браться за черепицу, ведь основание элемента осталось открытым. Его я промазал мастикой и сверху наложил гонты черепицы, прибил их гвоздями. Стык проходной детали и мягкой кровли также проклеил битумной мастикой. Сверху на проходку установил вентиляционный выход (все от «ТехноНиколь», специально для Shinglas).

Проходной элемент установлен на кровле для организации вентиляционного выхода

Последним шагом в организации кровли стал монтаж водосточной системы, состоящей из белого металлического желоба (навешанного на крючки, закрепленные на лобовую доску) и водосточных труб.

Водосточный желоб монтирован на крючки, закрепленные на лобовой доске

Мягкая кровля, выполненная своими руками

Вот такая крыша получилась за чистых 6 рабочих дней. Все работы были выполнены мной самостоятельно, плюс супруга – на подхвате. Помогала устанавливать леса, подавала черепицу и т.п, в общем выполняла роль подсобляющего. В целом, работа с мягкой черепицей оказалась несложной: гонты легкие, клеевой слой хорошо удерживается на кровле, забить гвоздь в намеченное место тоже проще простого (особенно с нейлером). Ни секунды не пожалел, что взялся за это дело самостоятельно. Надеюсь, что мои советы, помогут и вам смонтировать такую кровлю без профессиональной помощи.

Александр

Оформление ендовы

Ендова оформляется 2 способами:

Открытым. В этом случае черепичное покрытие обрезается по линиям, отмеченным вдоль ендовой оси. Покрытие разжелобка остается ровным, благодаря чему вода беспрепятственно стекает, не задерживаясь на поверхности.

Укладка начинается от ендовы с отступом в 5-7,5 см от ее оси, при этом для отбоя воды крайний гонт подрезается сверху наискосок и промазывается битумной мастикой на ширину в 10 см. Вследствие повышенной нагрузки на расстоянии 30 см от центра желоба черепица крепится исключительно посредством клеевого и битумного слоя, пробивка полотна гвоздями в этой зоне запрещена.

Закрытым, когда черепичные покрытия двух смежных скатов перекрывают друг друга. Данный способ монтажа возможен только для черепицы Döcke PIE серии PREMIUM. Ее толщина обеспечивает должный уровень защиты.

Эта схема оформления ендовы предполагает работу сразу с двумя скатами. Сначала черепица укладывается на кровлю с меньшим уклоном и, достигая ендовы, переходит по нему на плоскость более крутого ската, формируя перехлест не менее 30 см. Черепичный настил соседней более крутой кровли укладывается внахлест на уже уложенную черепицу, но на расстоянии 7 см до центра ендовы обрезается

При этом важно также обрезать уголок гонта, и зафиксировать край черепицы битумной мастикой. Ограничение на использование гвоздей аналогично предыдущему способу.
