Стропильная система четырехскатной крыши своими руками

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов

От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

  • вес кровельного материала;
  • вес материала для утепления, паро- и гидроизоляции;
  • погодные условия;
  • оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

https://youtube.com/watch?v=bp9HsbknNQY

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

Разновидности четырехскатной крыши

Выделяют несколько видов подобной конструкции. Стандартное сооружение представляет собой равнобедренные треугольники, которые соединяются в центральной точке.

Начинающие строители часто путают четырехскатную крышу с обычной шатровой кровлей. Она состоит из треугольников, которые в виде сверху образую правильный квадрат.

Если на плане изображен прямоугольник, то мы имеем дело с вальмовой конструкции. Это название она получила в результате использования специальных скатов, которые имеют внешний вид щипец – вальм.

Четырехскатная крыша делится на следующие виды:

  • голландская;
  • полувальмовая голландская;
  • полувальмовая датская;
  • шатровая.

Голландская крыша отличается своей устойчивостью к климатическим катаклизмам. Здесь используют два трапециевидных ската. Верхние части имеют длинные правильные треугольники, а боковые представлены в виде укороченных углов.

Благодаря этому удается правильно расположить наклонные балки и расстояние между ними.

Полувальмовая голландская крыша может быть выполнена как двускатная, так и четырехскатная стропильная кровля. Для сооружения подобной конструкции, рекомендуется тщательно подбирать строительные материалы.

Несущие опоры должны быть изготовлены из древесины плотных пород деревьев. Эта разновидность отличается своей долговечностью и выносливостью по отношению к природным катаклизмам.

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

  1. Дом должен быть квадратной формы.
  2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

  1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
  2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
  3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

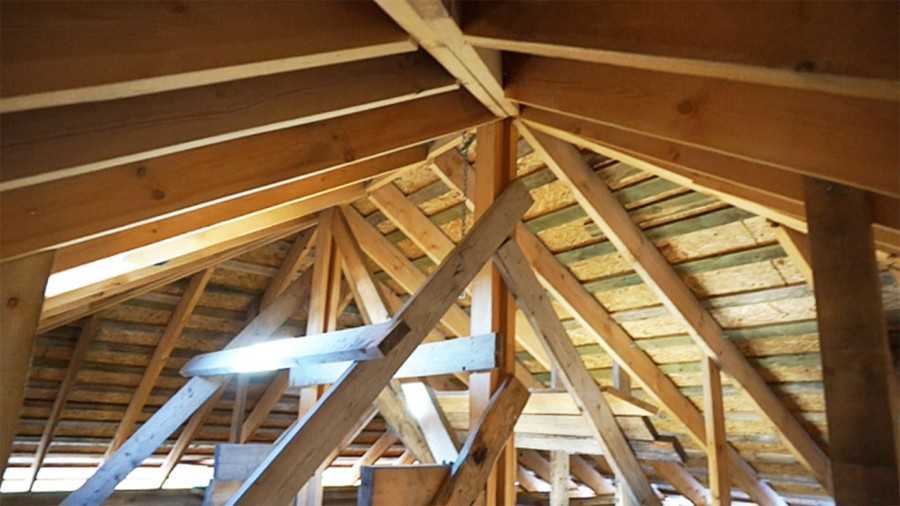

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В входит:

  • Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
  • Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
  • Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.

  • Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
  • Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
  • Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
  • Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.

Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

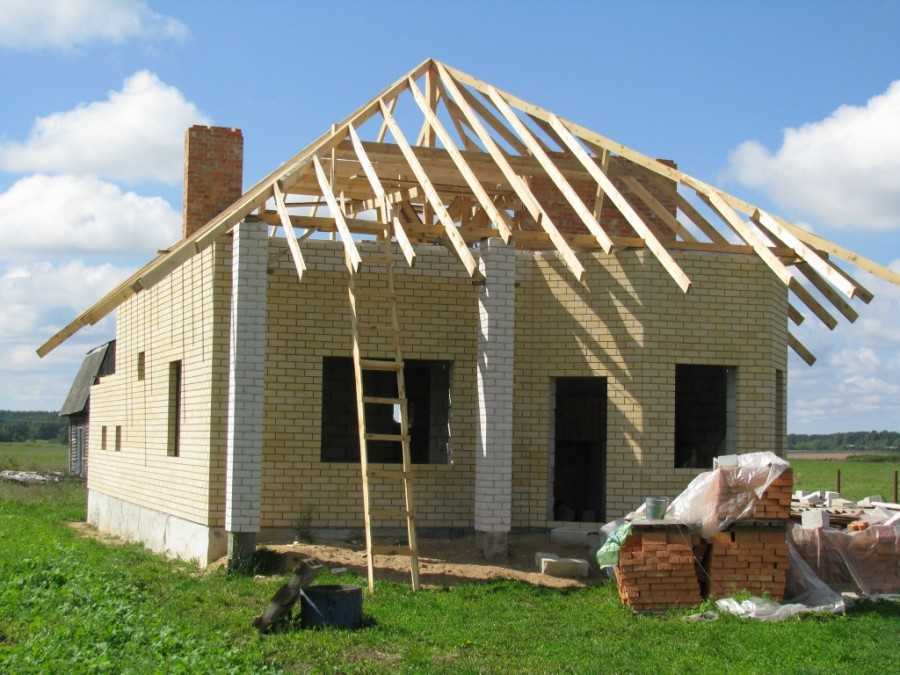

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

  1. Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
  2. Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
  3. После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
  4. Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
  5. Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:
  • Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
  • Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
  • После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
  • Размечают стропила и выпиливают по шаблону выемку.
  • Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

  1. Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
  2. Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
  3. Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
  4. Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
  5. Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши Краткое описание

Классическая

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

Шатровая

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.

Датская вальмовая крыша

Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

Полувальмовая

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

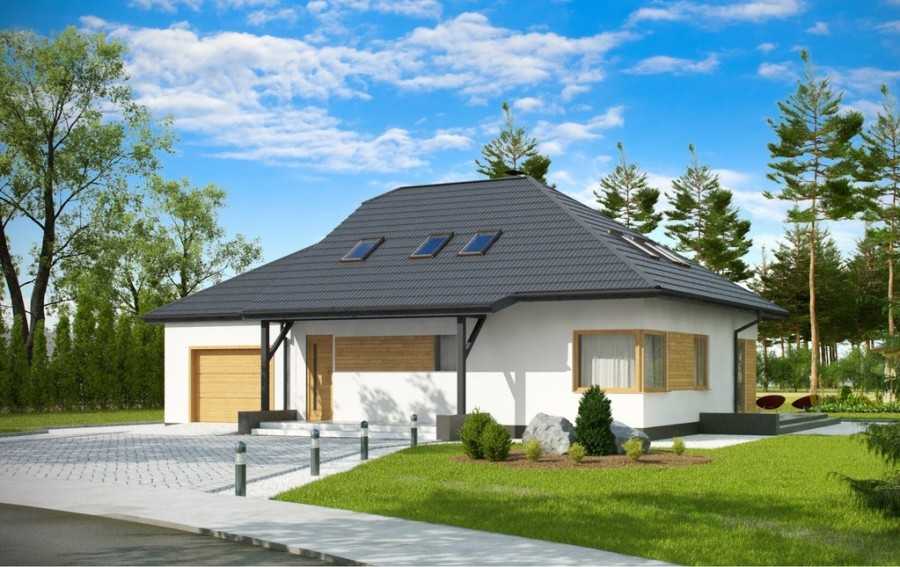

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Технология возведения шатровой кровли

Стропильная система шатровой четырехскатной крыши отличается от системы стропил вальмовой.

Основным отличительным признаком шатрового вида кровли является отсутствие конькового прогона, так как скаты соединяются по линии диагональных стропил, которые сходятся в одной точке. Чтобы повысить надежность конструкции, в центре устанавливают стойку, которая берет на себя некоторую часть веса.

В некоторых случаях установка стойки оказывается невозможной, поэтому применяются другие способы. Например, можно использовать систему висячих стропил. При этом появляется необходимость в дополнительных модулях (затяжках, стойках) для повышения надежности конструкции.

Главные стропила монтируются от верхней части системы до края стен. Параллельно им надо установить нарожники. Диагональные стропила лучше усилить с помощью применения бруса. Когда брус не используют, то нарожники следует врубить в диагональные стропила или подрезать под их плоскость.

Указанные способы – прекрасный вариант для возведения крыш частных домов небольших размеров, но они не могут использоваться для устройства тяжелых перекрытий, поскольку не обеспечивают достаточной прочности.

В случае выполнения перекрытий по монолитной технологии можно использовать лежень, который следует уложить на двойной слой гидроизоляции под стойки.

Обзор стропильной системы четырехскатной крыши, конструкция

Конструкция четырехскатной крыши: 1 — конек; 2 — сдвоенная обвязка; 3 — клиновой пропил; 4 — обычные стропила; 5 — стропила крыши, пристыкованные к вальмовому стропилу; 6 — стык вальмового стропила со стропилами скатов крыши; 7 — клиновой запил в вальмовом стропиле; 8 — вальмовые стропила.

Для подобного жилья создают стропильную систему четырехскатной крыши, придающую зданию эстетически привлекательный вид и позволяющую получить довольно большое помещение для мансарды.

При разработке конструкции стропил учитывают специфику кровли. При большом весе материала для кровли возрастает нагрузка на несущие элементы: их необходимо делать более прочными. Разрабатывая «скелет» крыши, необходимо учитывать снеговую и ветровую нагрузку.

Вид конструкции находится в зависимости от особенностей кровли. Говоря о четырехскатных крышах, как правило, имеют в виду вальмовые, которые состоят из 2 треугольников и 2 трапециевидных скатов.

Данный вид кровли не имеет фронтонов, но достаточно сложен в выполнении. Стропильные конструкции бывают в том числе шатрового типа. В данном варианте все скаты треугольной формы и равны по площади.

При ломаной крыше стропильная система представляет собой достаточно сложную конструкцию, зависящую от угла наклона и количества скатов. Протяженность стропил можно увеличить посредством использования подпорок.

При этом длина пролета становится значительно больше, чем при отсутствии дополнительной опоры.

Преимущества и недостатки

Какими достоинствами и недостатками обладает четырехскатная крыша? Опытные специалисты выделяют следующие положительные качества подобного сооружения. К ним относят:

  • отсутствие фронтонов. Благодаря этому удается улучшить аэродинамические показатели крыши;
  • минимальный угол наклона кровельных скатов. В данном случае система четырехскатной крыши позволяет регулировать длину свисающих лаг. Эти элементы помогают сделать из них дополнительный навес для веранды;
  • эстетичный вид жилого строения. Дом приобретает плавные и обтекаемые линии.

К недостаткам можно отнести следующие причины:

  • сложный монтаж. Сделать такую кровлю самостоятельно, можно, при наличии специальных навыков;
  • высокий расход строительных материалов. Для создания вальмовой крыши необходимо сделать четыре ската, которые требуют дополнительной разметки и деформации кровельного покрытия;
  • требуется возведение чердачного пространства. Если пренебречь данным требованием, то увеличивается риск частичного обрушения возведенной конструкции.

Видео описание

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

Деревянная беседка для дачиИсточник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

Беседка с летней кухнейИсточник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

Ажурная беседка для дачиИсточник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей

При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша

Беседка в ландшафтном дизайнеИсточник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка для загородного участкаИсточник www.stroyportal.ru

Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.
