Стропильная система полувальмовой крыши: как построить датский и голландский вариант

Разновидность полувальмовой крыши

Обратите внимание на фото ниже, где показана кровля, которая относится к категории «полувальмовая», только у нее немного изменена форма. По сути, в ней поменялись местами скат вальмы и фронтон

Первая опустилась вниз, второй поднялся над ней.

Чисто конструктивно изменения присутствуют, особенно в стропильной системе крыши. Но в эксплуатационном плане никаких изменений нет. Это все та же мансардная кровля, под которой будут организовывать жилые помещения.

Полувальмовая крыша с поднятым фронтономИсточник ecoenergy.org.ua

Что касается стропильной системе, то здесь, как и в предыдущем случае, устанавливают коньковый прогон и монтируют на него стропила основных скатов крыши. После чего сооружается треугольной формы фронтоны. А уже от них укладывают под уклоном стропильные ноги и належники вальм.

Обратите внимание, что в этой конструкции фронтон возводят в виде каркаса, обшиваемого с двух сторон. Никакой кирпичной или блочной кладки

В видео можно увидеть особенности возведения полувальмовой крыши:

Достоинства и недостатки

Плюсы:

• Покрытие устойчиво к ветрам и нагрузкам (снегу);
• Конструкция выполнена таким образом, что позволяет установить карнизные свесы по всему периметру постройки;
• Не пропускаю влагу в помещение;
• Зрительно вытягивают высоту мансардного строения.

• Непростое устройство стропильной системы крыши. Сложность заключается в объемных расчетах вальмовых крыш, а это ведет к увеличению цены на кровлю.
• Так как конструкция предполагает широкий угол между скатами, это приводит к сужению пространства под мансардой.
• Если в вальмовой крыше установлены окна, возможно попадание влаги в помещения. Для устранения этой неприятности, окна необходимо накрывать влагонепроницаемыми материалами.
• Стропильную систему может выполнить только опытный мастер, знающий тонкости данного вида кровли.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

1. Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

• Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
• Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
• Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

  Расчёт стропильной системы двухскатной крыши

• Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
• Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
• Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

  Схема стропильной системы двухскатной крыши

• Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
  • коньковым, расположенным по линии соединения стропильных ног или коньку;
  • боковым, который фиксирует линию в середине ската.
• Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
• Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

  Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

• наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
• висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
• комбинированным, сочетающим в себе оба способа крепления стропил.

  Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

• Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

  Виды крепежных элементов для стропил

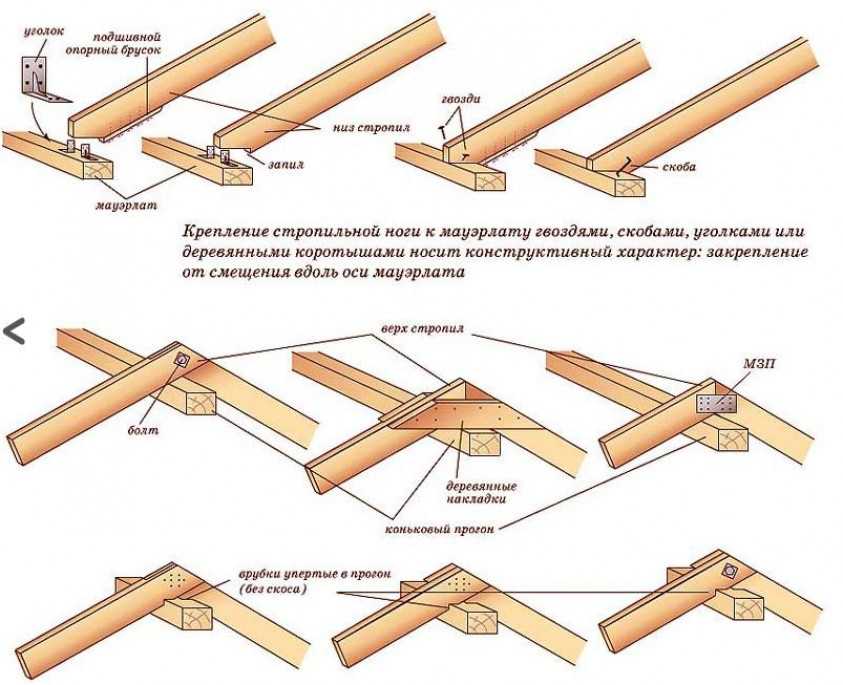

  Узлы крепления стропил из пиломатериалов

• Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:

• характеристики используемого пиломатериала;
• размеры каждой детали;
• конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Монтаж стропильной конструкции

Стропильная система полувальмовой крыши состоит из следующих элементов:

схема полувальмовой крыши

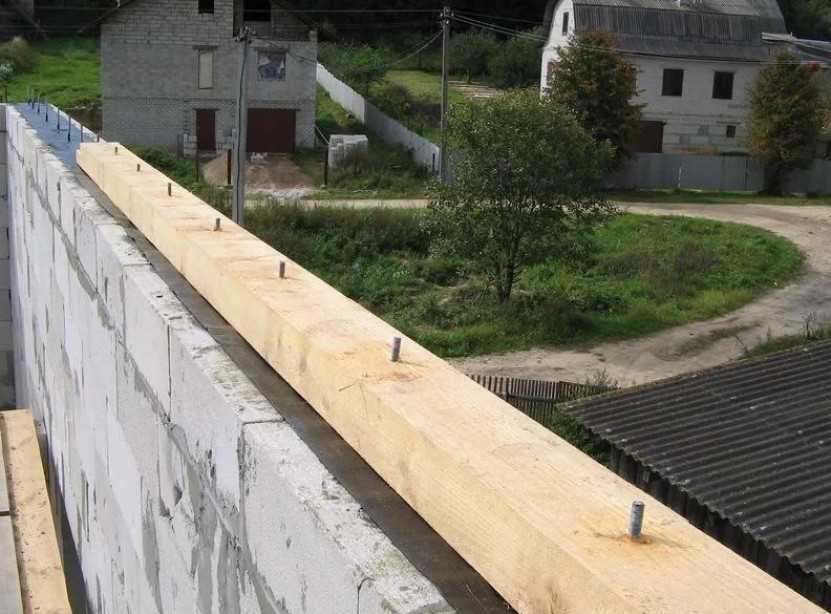

Мауэрлат. Этот элемент является основанием для кровельных скатов. Его изготавливают из бруса квадратного сечения. Основная функция мауэрлата- равномерное распределение веса крыши по верхней плоскости несущей стены здания. При возведении полувальмовой крыши мауэрлат необходимо монтировать на четыре перегородки;

Стойки. Это опоры из бруса, установленные в вертикальном положении. Они поддерживают конек и стропила. Благодаря стойкам эти элементы не прогибаются под собственным весом. Монтируют стойки на затяжки либо лежень;

• Лежень. Представляет собой брус, лежащий на внутренней несущей стене. Служит опорой для подкосов и стоек;
• Коньковый прогон. Является высшей точкой крыши. На этом брусе соединяются рядовые стропила;

Накосные стропила. Это стропила, один край которых упирается в конек кровли, а другой в угол здания. Длина этих стропильных ног больше, чем у рядовых. На этот элемент каркаса крыши оказывается значительная нагрузка, поскольку они служат опорой для нарожников. Накосные стропила обычно изготавливают из двух досок, скрепленных между собой. Иногда вместо сдвоенных досок используют клееный брус требуемой длины;

Рядовые стропила. Их изготавливают из досок сечением 100×150 миллиметров. Стропила полувальмовой крыши одним краем упираются в мауэрлат, а другим — в коньковый прогон. Внешне они выглядят так же, как стропила двухскатной треугольной крыши. Шаг стропильных ног должен составлять от 60 до 120 сантиметров. Однако при выборе расстояния между стропилами необходимо учитывать ширину утеплителя;

Полуноги. Это укороченные стропила. Их нижнюю часть крепят к мауэрлатному брусу, а верхнюю – к диагональным стропилам;

Кобылки. С помощью этого элемента формируется карниз и свес крыши. Сечение досок, используемых для конструирования кобылок, должно быть меньше сечения стропил.

По виду вальм крыши делят на:

1. Голландские(двухскатные). Вальма обрезается в нижней части, а к карнизному свесу идет фронтон, имеющий форму трапеции.
2. Датские(четырехскатные). Крыши этого вида делаются в обратном порядке. От карнизного свеса идет трапециевидная вальма, над которой монтируются небольших треугольные фронтоны.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

• создают опорную плоскость для кровли, образуют каркас;
• формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
• обеспечивают необходимую жесткость и прочность;
• связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются

Из чего делают стропила

1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
2. Доступность, распространенность материала.
3. Древесина легко обрабатывается, режется, соединяется.
4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
5. Прочность, надежность конструкции.

Это тоже важно знать: Стропиловка кровли дома

Существуют и недостатки:

1. Древесина подвержена гниению, появлению плесени или грибка.
2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
3. Набухая, древесина изменяет линейные размеры.
4. Древесина огнеопасна.
5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

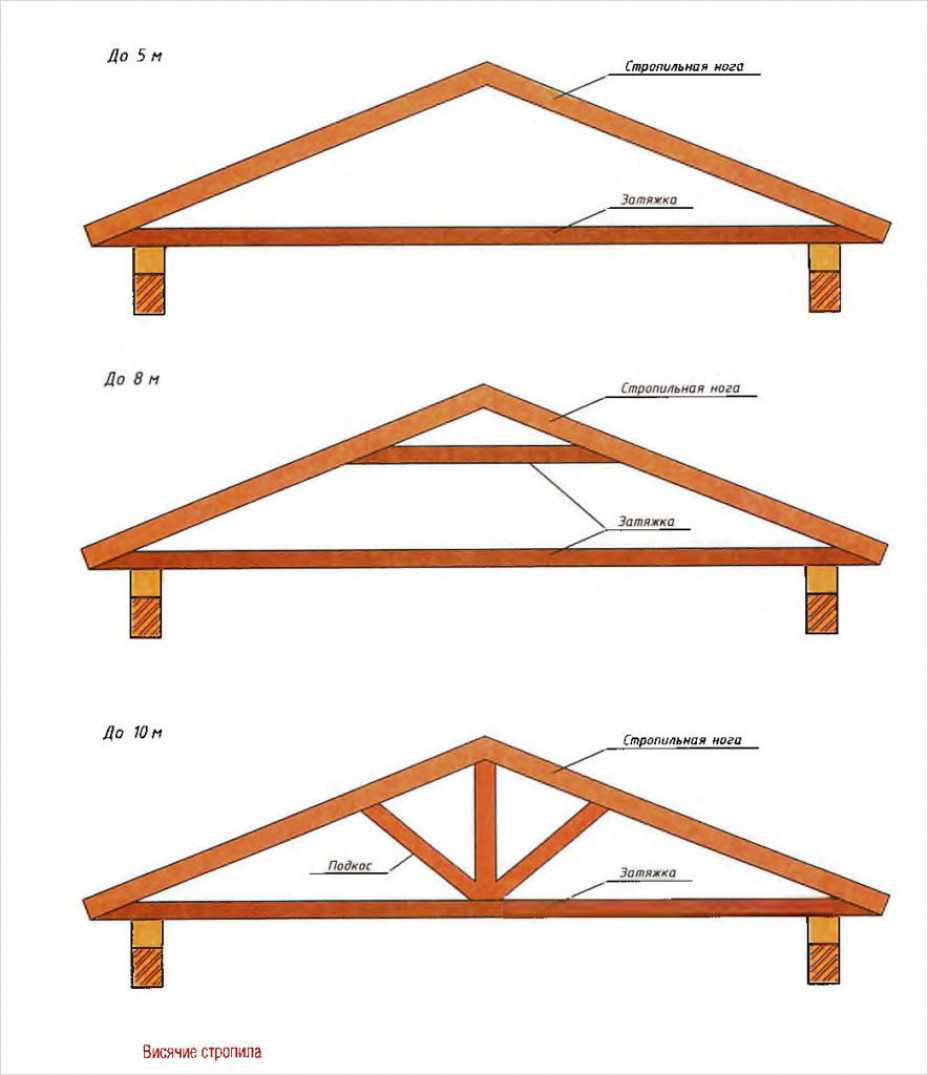

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

• Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
• Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
• Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
• На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
• Определяют величину верхнего запила и переносят ее на нижний край заготовки.
• Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
• Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Тонкости монтажа

Когда проект вальмовой крыши готов, можно начинать работы по установке системы стропил.

Как правильно можно сделать вальмовую крышу своими руками? Возведение каркаса – очень сложный и трудоемкий процесс, который требует от мастера предельной точности.

Как делать вальмовую крышу своими руками пошагово описано ниже.

Видео:

Монтаж вальмовой крыши своими руками начинается с разметки. Перед строительством вальмовой крыши, нужно отметить ось, место положения первого центрального стропила, места промежуточных элементов и длину свеса.

Устройство вальмовых крыш проходит поэтапно. Сначала устанавливают мауэрлат – деревянный брус 100 x 100, 100 x 150 или 150 x 150 мм, который кладут по периметру сверху стен.

Это основа для всего каркаса, поэтому закрепить его нужно как можно надежнее. Чтобы древесина не напитывала влагу из кирпичных стен, между бруском и стеной необходимо проложить гидроизоляцию, например, рубероид.

Далее крепят прогон – балку, которую укладывают вдоль мауэрлата – она будет выполнять роль страховки для него.

Следующий шаг – установка подкосов и стоек. Чтобы крепление было надежным, стойки желательно подпереть опорами.

Далее крепят конек. Чтобы этот брус был уложен точно по уровню, нужно воспользоваться рейкой и отвесом.

Центральные и рядовые стропила врубают в мауэрлат и конек на одинаковом расстоянии. Чтобы место крепления не болталось, специалисты обычно используют специальные стяжки.

В последнюю очередь крепят угловые элементы. Для придания каркасу прочности, угловые балки соседних скатов соединяют с диагональными стропилами.

Все деревянные составляющие нужно закреплять внахлест для прочности. Для этого можно взять специальные уголки или пластинки из металла.

Лучшим вариантом будут цельные балки. Но если такой возможности нет, то подойдут и сдвоенные.

В некоторых случаях нужно усилить построенный каркас. Существует несколько методов сделать это — они зависят, прежде всего, от размера здания.

В первом случае на углы крыши крепят шпренгели со стойкой, служащей опорой для диагонального бруса.

Видео:

В роли шпренгеля выступает брус, который перекидывают между углами мауэрлата. Если расстояние от угла большое, то специалисты советуют сделать шпренгельную ферму.

Второй способ предлагает набить по затяжке или ж/б перекрытию стойки, которые выступят в роли полки – она будет подпирать стропила посредине.

Если диагональные стропильные элементы слишком длинные, то лучше всего брать сдвоенные брусья.

После того как каркас готов, его покрывают обрешеткой, на которую укладывают слои кровельного пирога.

В первую очередь на сделанный каркас кладут пароизоляцию. Пленку фиксируют степлером к стропилам, а швы дополнительно герметизируются специальной лентой.

Дальше укладывают утеплитель. Его плотно прижимают к стропилам снизу вверх. Между плитами утеплителя и гидроизоляцией нужно оставить зазор в 2 см, чтобы кровельный пирог «дышал».

Видео:

После этого на все это наносится слой гидроизоляции, а сверху покрывается контробрешеткой из деревянных планок. Их размещают поперек стропил, чтобы закрепить кровельный пирог.

На последнем этапе кровлю покрывают выбранным кровельным материалом — вальмовая крыша своими руками готова.

Построить вальмовую крышу самостоятельно достаточно сложно. Однако пошаговая инструкция мастеров, а также все нужные расчеты помогут создать точную конструкцию, которая будет радовать глаз хозяина не один год.

Особенности конструкции вальмовой крыши

Расчет и строительство вальмовой крыши существенно сложнее возведения односкатных и двухскатных конструкций. Четырехскатная вальмовая крыша имеет два ската в форме трапеции, и два треугольных ската (вальма). Такая конфигурация позволяет противостоять высоким ветровым нагрузкам, надежно защитить строительные конструкции от внешних воздействий. Кроме того, получившееся просторное мансардное помещение может использоваться в качестве жилого (окна для естественного освещения монтируются на скатах кровли).

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами. Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен. Эксплуатационная нагрузка передается на наружные стены постройки.

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат. Проектирование стропильной системы требует точных расчетов и составления подробных чертежей с указанием принципов монтажа крепежных узлов. Для небольших зданий правильной геометрической формы расчеты можно выполнить самостоятельно, в других случаях рекомендуется обратиться к профессионалам, так как погрешности проекта станут причиной существенного снижения надежности крыши при эксплуатации.

На первом этапе расчетов необходимо выбрать угол наклона вальмовой крыши, что напрямую влияет на ее высоту. Для системы с висячими стропилами оптимальный угол наклона составляет 40 – 60°. Чем выше будет расположен конек, тем больше материала потребуется для возведения крыши. При этом высокая крыша – лучший вариант для регионов, для которых характерно большое количество осадков. Более пологая кровля имеет меньшую парусность и лучше противостоит ветровым нагрузкам.

При выборе угла наклона вальмовой крыши рекомендуется придерживаться правила «золотой середины» и исходить из эстетических соображений. Можно выбрать угол наклона скатов, и исходя из этого, рассчитать высоту расположения конька. Либо наоборот, определить желаемую высоту крыши, а затем вычислить угол ее наклона.

Выполняя расчет вальмовой крыши, требуется обеспечить правильное позиционирование конькового прогона. Он должен располагаться строго параллельно несущим боковым стенам, точно по центральной оси здания и равноудалено от торцевых стен. В противном случае центр тяжести крыши будет смещен, что приведет к неравномерному распределению нагрузки на стропильную конструкцию и несущие стены, что чревато деформацией и разрушением крыши.

Чертежи, подготовленные в рамках разработки проекта, должны содержать информацию о расположении, сечении, форме и размерах всех элементов стропильной системы. Учитывается их вид и конструктивные особенности, особенности крепления, ширина пролета, длина конька, высота крыши.

Односкатная крыша – основные нюансы возведения

Крыши с одним скатом используются в основном при строительстве хозяйственных построек: гаражей, сараев, бытовых сооружений. Достоинствами односкатной крыши является простота расчетов, несложный монтаж, небольшие затраты материалов, устойчивость к ветровым нагрузкам, возможность самостоятельного возведения, ремонтопригодность.

Конструкция односкатной крыши включает в себя два мауэрлата и стропильные ноги. Если пролеты большие, то необходимо добавить дополнительные элементы, увеличивающие несущую способность кровли, которые укрепляют стропильную систему: подкосы, стойки, схватки, прогоны, лежни.

При расчетах сечения для возведения односкатной крыши в частном доме нужно учитывать вес кровли, ветровую и снеговую нагрузку. По среднестатистическим показателям следует придерживаться следующих рекомендаций:

• При длине пролета меньше 4,5 метров используем цельные стропилины, изготовленные из бревен диаметром 120-180 мм и вытесанных из них досок , бруса сечением 100х100 мм.
• Если длина пролета находится в пределах от 4 до 6 метров, для стропил используем бревна диаметром 180-200 мм и вытесанные пластины, а брус сечением 150х150 мм. Иногда можно обойтись стандартной шестиметровой длиной бруса. При значительном угле наклона и длине пролета около 6 метров стыкуем стропильные ноги по длине. В качестве дополнительного крепления используем подкосы.
• Если пролеты превышают 6 метров, делаем промежуточные стойки, на которые будет ложиться нагрузка, таким образом, меньше будет провисать балка. Расчет в этом случае выполняем, учитывая промежуточные опоры. Для стропил берем материал такого же сечения, что и для пролетов до 6 метров. В этом случае выполняем наращивание стропил по длине.

Рекомендуются следующие параметры бруса: для мауэрлата со стороной 180-200 мм, для опор сечением 80х80 см.

Расстояние между стропилами зависит от нагрузки на крышу, наличие мансардных окон, используемого теплоизолятора. Скат, на который будет опираться стропилина, делим на равные части, чтоб между стропилами был одинаковый шаг. Чем больше длина пролетов, тем меньше делаем шаг между стропилами. Для утеплителя рекомендованы следующие значения шага:

• минвата – 58 см;
• экструдированный пенополистирол и пенопласт – 60 см;
• для пенополиуретан шаг не важен.

Угол наклона ската крыши зависит от материала кровли. Чем выше угол наклона, тем меньшая вероятность протечек. Для битумной черепицы оптимальным углом наклона будет 20-45 градусов, керамической – 30-45 градусов, для металлической – 20-45 градусов, для шифера – 6-27 градусов, для оцинкованных листов – от 14 градусов.
