Стропильная система вальмовой крыши: специфика устройства и описание процесса монтажа

Планировка комнат на мансардном этаже

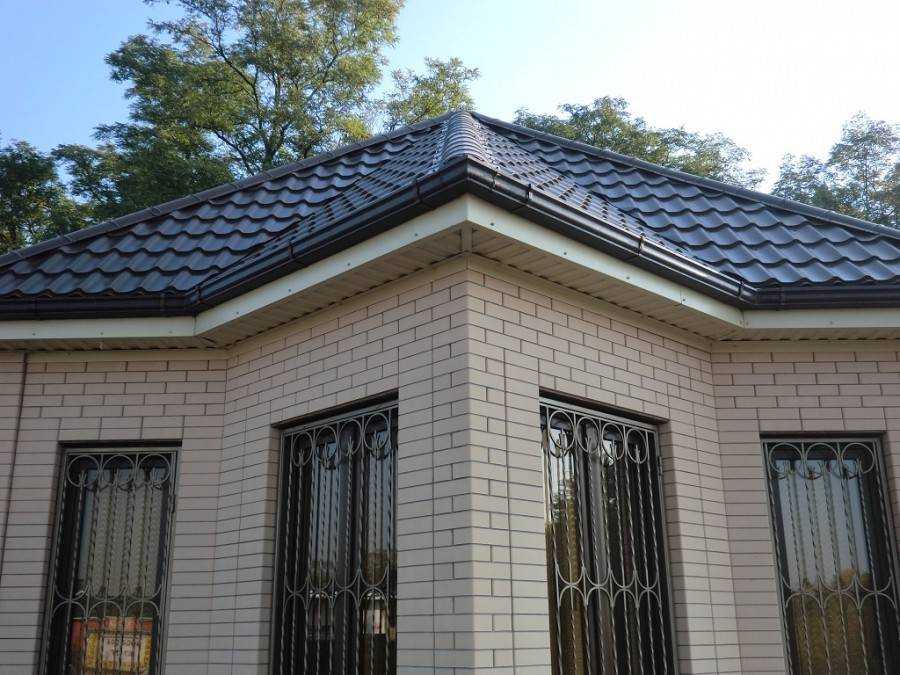

При выходе со ступенек на мансардный этаж мы попадаем в коридор, в котором находятся все двери во все комнаты. Первая дверь справа – это ванная комната на 9 кв.м. Вторая дверь – это вход в малую спальню с выходом на балкон. Рядом находится большая спальня, также пусть с маленьким, но со своим балконом, который образован за счет эркерного выступа в доме. На этом балконе также светло, как и в гостиной и он имеет свои 3 окна под разным углом. Но сам балкончик имеет межкомнатную перегородку с небольшим дверным проемом, чтобы ограничить яркий свет для доступа в спальню, особенно по утрам.

Рядом с большой спальней находится большая детская комната на 16,5 кв.м. Это все комнаты, которые есть в этом гостеприимном небольшом коттедже с жилой площадью до 150 квадратных метров.

Краткая поэтапная инструкция по возведению

Монтаж многощипцового сооружения должен осуществляться в строгом соответствии с проектной документацией.

Все работы выполняются поэтапно.

  • Собираются климатические данные, которые характерны для региона строящегося объекта. Эта информация учитывается при проведении технических расчетов и разработке проекта.
  • Проектирование объекта и расчет. Тщательный предварительный расчет всех составных частей кровли лучше доверить опытным специалистам. Кроме того, необходимо заранее определить виды и объемы материалов, которые будут использоваться в строительстве.
  • По периметру здания укладывается мауэрлат.
  • Устанавливаются вертикальные опорные стойки и монтируются горизонтальные балки – прогоны, образующие конек.

  • Монтаж основных и дополнительных опор формирующих переходы плоскостей.
  • Стойки и стропила усиливаются подстропильными ногами или подкосами. Они помогают равномерно распределить нагрузку, а также не позволяют конструкциям прогибаться.
  • Соединение элементов осуществляется с помощью металлических крепежей – пластин, скоб, резьбовых шпилек или анкеров. Для усиления соединения досок используют деревянные бобышки.
  • Сверху (по стропилам) укладывается обрешетка в виде горизонтальных планок.

Гидроизоляция и защита чердачных помещений от потери тепла

Рулонная гидроизоляция укладывается полосами внахлест и перпендикулярно направлению ската крыши. Обязательно делается напуск шириной не менее 15 см. Стыки полос склеиваются с помощью специальной клейкой ленты или строительного скотча

Особое внимание уделяется ендовам, так как они принимают на себя наибольшее количество дождевой или талой воды, поэтому являются наиболее уязвимым местом

Нужно отметить, что традиционные гидроизолирующие изделия в виде рубероида или пергамина уже не могут обеспечить длительный срок службы и прочность. Они не до конца соответствуют современным нормам экологической чистоты и безопасности. Поэтому все большее распространение получают мембранные материалы. Кроме своей основной функции, они способны значительно снизить потери тепла за счет увеличения толщины утеплителя на полную высоту стропил.

Возведение многощипцовой крыши подразумевает образование чердачного пространства, достаточно просторного для оборудования в нем жилых или подсобных помещений. Поэтому кровлю необходимо хорошо утеплять и изолировать от попадания в него лишней влаги. Утеплители на основе минеральной ваты подойдут для этого идеально. Они предотвращают появление «зон холода», в которых возможно образование конденсата. Среди особенностей стоит отметить особо мягкую структуру, позволяющую использовать этот материал в труднодоступных зонах.

Для производства минеральных утеплителей используют стекло или базальт. Их несомненным достоинством является одновременное сочетание следующих свойств:

  • легкость;
  • огнеупорность;
  • экологичность.

Кроме всего вышеперечисленного, этот вид строительного материала отличает высокая степень звукопоглощения и шумоизоляции, что особенно важно во время сильного дождя или града

Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе

Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой. От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши

Подобрать нужное сечение стропильных ног вам поможет эта таблица:

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Как сделать самому

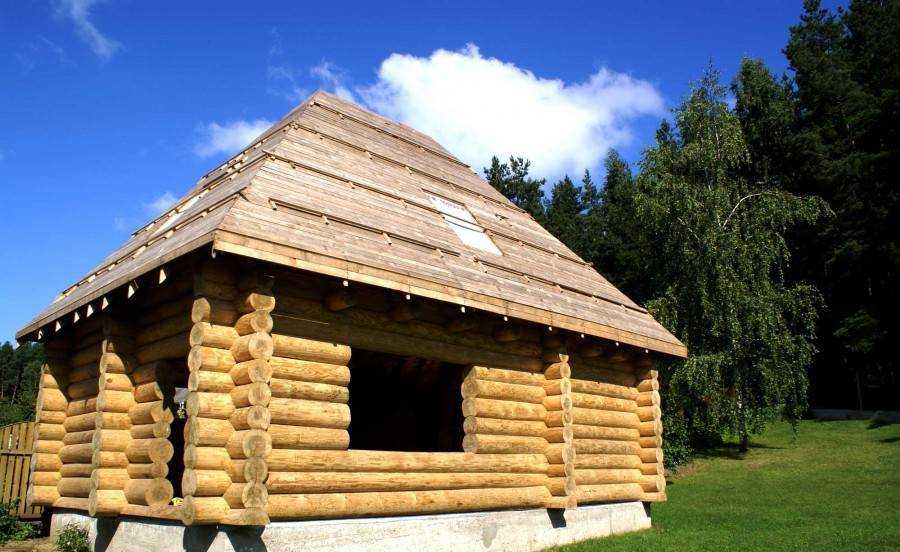

Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.

Шаг 1 – Наметить план

  • Для этого необходимо:
  • Замерить периметр дома.
  • Нанести все проведенные замеры на бумагу.
  • В двух проекциях начертить план, указав расположение всех ключевых элементов.
  • Продумать дизайн.
  • Сделать окончательный расчет.

Шаг 2 – Подготовить материалы

На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.

Шаг 3 – Построить

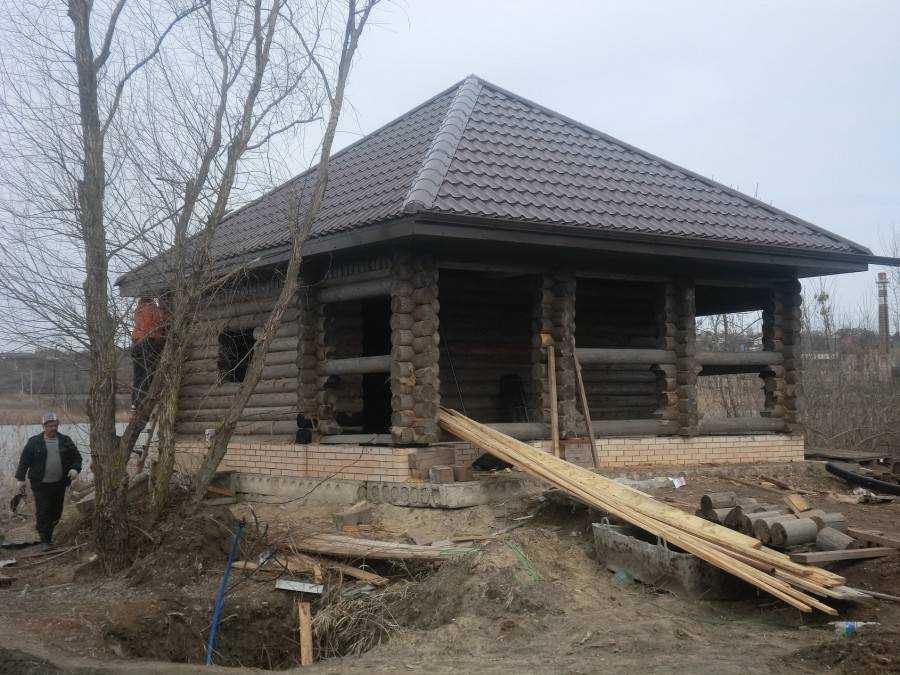

Четырехскатная крыша своими руками строится так:

  • На стены выкладывается брус, строится коробка.
  • Укладывается гидроизоляция.
  • Фиксируются лежни.
  • Кладутся перекрытия.
  • Закрепляются опорные балки с шагом до двух метров.
  • Каждый элемент надежно фиксируются уголками.
  • На стойки укладывается прогон.
  • На стропильную систему укладывается черепица по направлению снизу вверх.

Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

  • мауэрлат из бруса сечением 90х140 или 140х140 мм;
  • балки для усиления потолка и подстропильные (50х150 мм);
  • пол чердачного помещения;
  • стойки для выделения мансардного помещения;
  • обшивка стен и потолка;
  • доска необрезная (20–22 мм) для крепления теплоизоляции и обрешётки;
  • обрешётка с шагом через доску и стропила для скатов кровли (40х100 мм);
  • основной укрывной материал, тепло-, гидро- и пароизоляционный;
  • ригели 15–16 штук (40х100 мм), конёк крыши и стойки к нему.

Стропильная система зависит от типа и площади крыши, но имеет общие элементы

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

Архитектурные традиции и новые веяния

А теперь рассмотрим обе крыши с эстетической стороны. Двускатную крышу многие века на Руси украшали мансардными окнами, наличниками и флюгерами, да еще и люкарнами, особенно в последнее время. А вот четырехскатная крыша предполагает более минималистический дизайн, и избыток кровельных элементов на ней смотрится нелепо.

Другими словами, двухскатная крыша – это архитектурная классика для частных домов. Кроме того, для глаза русского человека такая крыша более привычна, ведь именно такую здесь строили многие века. Поэтому даже сегодня большинство проектов загородных домов и коттеджей изготавливается с двускатной крышей. Торец таких крыш обычно заканчивается вертикальной кирпичной стенкой, с треугольной очертанием и карнизом. Т.е. такой фронтон лишь отдаленно напоминает торцы двускатных крыш прошлых веков, но вот форма остается по-домашнему привычной для многих.

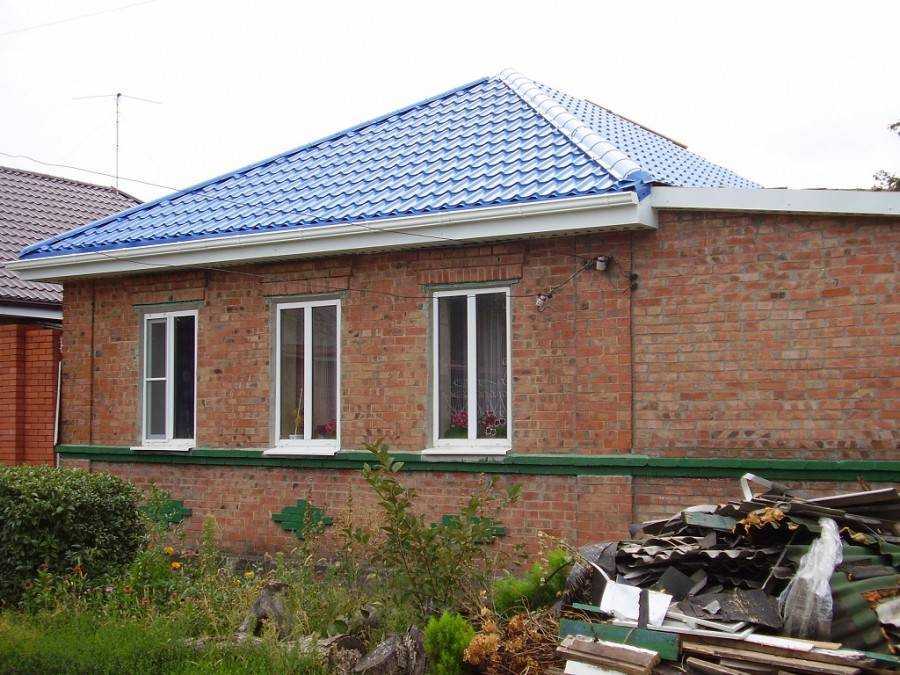

А вот за рубежом популярным вариантом считают четырехскатную крышу, которая отличается от двускатной тем, что образует два трапециевидных ската и два треугольных на торцах. Но если вы решитесь именно на четырехскатную крышу, русский стиль украшения дома и этно-экстерьер уже не получится применить. Все, что остается – довольствоваться европейской лаконичностью и простотой форм, которая все еще для подавляющего большинства выглядит необычной и непривычной.

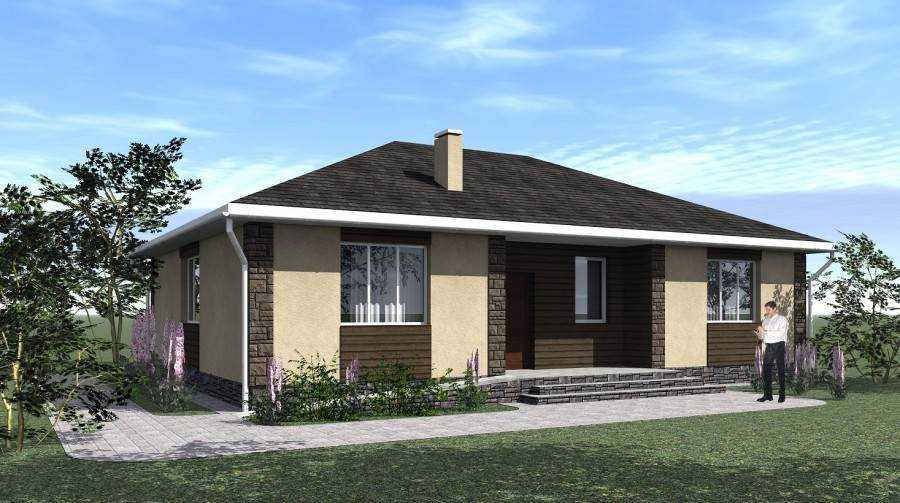

Хотя, согласно неофициальной статистике, дом с четырехскатной крышей сегодня легче и проще продать, чем двускатной, ведь четырехскатная крыша выглядит более солидной, качественной и основательной, тогда как обычная двускатная сегодня все больше напоминает дачный домик. Но достойную конкуренцию четырехскатной крыше могут составить многоскатные щипцовые.

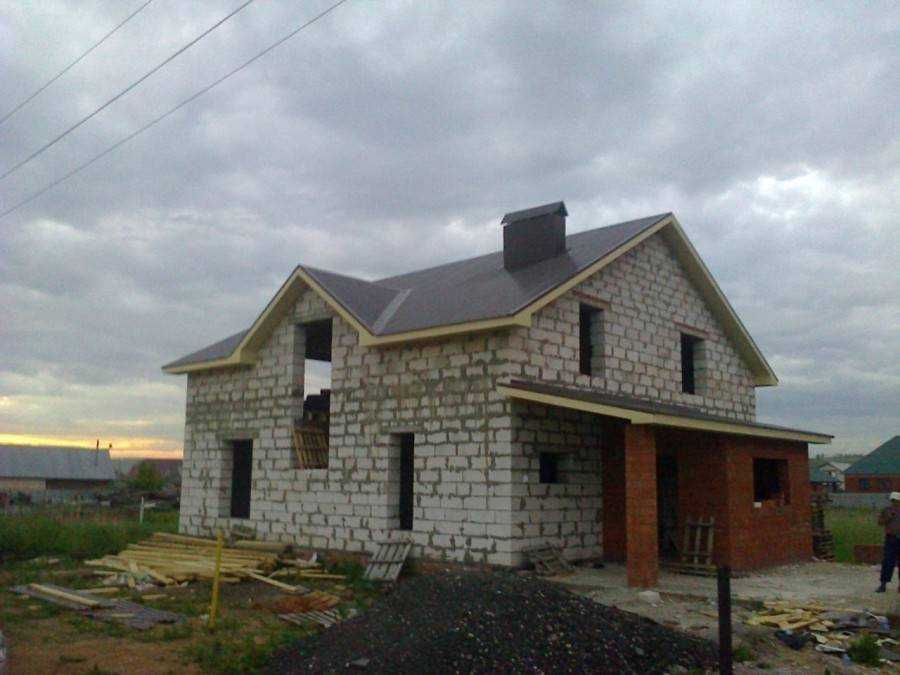

Присмотритесь сами:

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

  • доска строганая, устанавливаемая встык или внахлёст;
  • вагонка шпунтованная;
  • вагонка блок-хаус;
  • листовой пластик;
  • листовой профилированный или гладкий металл;
  • готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

  1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

    Подшивка по стропилам производится по нижнему краю стропильной ноги

  2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

    При подшивке по стропилам изнутри стропильные балки остаются открытыми

  3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

    Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Комфорт в использовании подкровельного пространства

С точки зрения опытных строителей, двускатная крыша – это самая простая форма, особенно, если вы строите ее со стандартной стропильной или стропильно-ригельной системой. Ее легко просчитать, легко скрыть недостатки и ошибки во время строительства стен, а достаточная высота фронтона позволяет установить большие мансардные окна и даже двери с выходом на балкон.

Если же еще двухскатная крыша опирается при этом еще и на аттиковые стены, тогда подкровельное пространство получается просторным и уютным:

А вот под четырехскатной крышей полезная площадь мансарды при те же параметрах дома уже будет меньшей, в ней станет больше заломов, из-за чего свободную планировку мансарды вам делать будет сложнее. И если у такой мансарды нет аттиковой стены, тогда дело совсем плохо. Ведь, чтобы обустроить уютную и функциональную мансарду под крышей, аттиковая стена должна быть высотой от 115 сантиметров:

Двускатная крыша в этом плане хороша тем, что у нее минимум две прямые стены. Но если вальмовая крыша накрывает достаточно большую площадь дома и под ней обустроено сразу четыре мансарды с промежуточными стенами, тогда они тоже получаются уютными и с двумя прямыми стенами.

А вот четырехскатная крыша в этом плане проигрывает двускатной. При обустройстве внутренней мансардой под ней вам придется ставить больше дополнительных вертикальных стен, а окна придется располагать в виде наклонных, что поведет за собой растраты на усиленную их гидроизоляцию. А вот среди преимуществ четырехскатной крыши также выделим такие: чем меньше нижний размер вальмы, тем чердачное помещение получается функциональнее.

Да, есть доля истины и в том, что вальмовая и полувальмовая крыша не позволяют построить настолько обширную мансарду по площади, как классическая двускатная. Но вот опытные кровельщики знают, что при грамотном подходе и правильной организации вентиляции подкровельного пространства для обустройства мансарды все-таки лучше четырехскатная вальмовая кровля.

Кроме того, чердачное пространство или жилая мансарда у четырехскатной крыши прогревается равномерно со всех сторон, а потому температурные режимы в ней наиболее комфортные. Поверьте, это крайне важный момент!

Да, мансарда под четырехскатной крышей имеет больше скатов, и дизайн внутреннего помещения – та еще задача. С другой стороны, дом с четырехскатной крышей имеет замкнутый объем, упорядоченный и спокойный образ. А это уже вопрос восприятия.

Недостатки треугольных конструкций

Противники архитектурной формы в виде треугольника основным аргументом выдвигают невозможность в таких строениях зонировать пространство по оси. Но имеется много проектов, которые опровергают эту «догму». Считаются минусами следующие недостатки:

  • Большая площадь крыши в летний зной слишком нагревается;
  • Необходимость длинных стропил;
  • Для круглогодичного проживания потребуется хорошая теплоизоляция.
  • Неудобство укладки кровельных материалов.

Повышение температуры внутри здания в летние месяцы во многом зависит от материалов, из которых построена крыша. Подбирать необходимо покрытия, обладающие минимальной нагревательной способностью. Играет роль и толщина термоизоляции, конструкция «кровельного пирога».

В строительстве зданий большой площади, трехэтажных, потребуются надежные стропила. Их длина значительная, изготавливается такой стройматериал индивидуально. В связи с этим, расходы будут высокими. Укладка кровельного покрытия на крутой скат крыши дискомфортна, потребует специальных трапов. Такое неудобство относительное. Многие умельцы выполняли монтажные работы без помощников.

Система с висячими стропилами для двухскатной крыши

Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома, используется затяжка. Затяжки для балок устанавливают внизу стропил.

Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.

Стоит выделить ряд важных фактов о конструкции висячих стропил:

  • Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
  • На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно, для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
  • Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.

Элементы двухскатных крыш

Конструкция двухскатной крыши включает такие элементы:

  • стропила. Они состоят из стропильных ног, наклонных подкосов и вертикально расположенных стоек;
  • стропильная нога. Для ее изготовления нужны доски, имеющие сечение 100х150 или 50х150 миллиметров. При помощи стропильных ног формируется треугольный контур двухскатной кровли. Нагрузки, возникающие в результате погодных условий и веса кровельного покрытия, стропильные ноги передают на мауэрлат, а тот — на несущие стены строения. Когда выполняется устройство двухскатной крыши дома, шаг монтажа стропильных ног должен составлять минимум 60 сантиметров, а максимум – 120 сантиметров. Чем тяжелее покрытие кровли, тем чаще следует их устанавливать;
  • подкосы. Такой элемент из обрезка доски монтируют под определенным углом и тем самым передают нагрузку несущим элементам вниз от стропильных ног. Стропила, несколько подкосов и затяжка все вместе являются составными деталями стропильной фермы, которая выдерживает нагрузки и передает их при наличии широких пролетов на стены;
  • стойки. Являются вертикальными элементами стропил, передающими нагрузку от кровельного конька на несущие внутренние стены построек. Их изготавливают из бруса сечением 150х150 или 100х100 миллиметров;
  • мауэрлат. Так называют деревянный брус, который устанавливают и закрепляют на несущих стенах на стержни с резьбой или на анкера, вмонтированные в поверхность. Устройство мауэрлата необходимо для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления пользуются брусом, сделанным из хвойных пиломатериалов и имеющим квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, находящиеся на противоположных стенах должны располагаться параллельно, чтобы размеры стропильных ног имели одинаковую длину;
  • конек. Данный горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Он образуется путем соединения стропильных ног в верхней точке, когда выполняется устройство двухскатной крыши;
  • кобылки. Их задействуют, если для создания свеса на кровле не достаточно длины  стропильных ног. Кобылки кровлипредставляют собой часть доски, имеющей меньшее сечение, чем у досок, которыми пользовались при изготовлении стропильных ног. Монтаж двухскатной крыши можно значительно облегчить, если использовать этот элемент, поскольку тогда для стропильной конструкции делают ноги меньшей длины;
  • лежень. Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он находится на внутренней несущей стене и в его функции входит распределение нагрузок от стоек кровли после устройства крыши дома;
  • затяжка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и таким образом помогает им оставаться на месте, а не разъезжаться в стороны;
  • свес крыши. Необходим для защиты стен от намокания в результате дождевых осадков, его наружный край должен выступать не менее чем на 40 сантиметров;
  • обрешетка. Устройство двухскатной крыши предполагает монтаж кровельного материала, для его укладки нужно сделать обрешетку. Для этого бруски или рейки крепят к стропильным ногам перпендикулярно их направлению. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса кровли равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единую конструкцию двускатной крыши. Для мягкой кровли, например, из битумной черепицы, данный элемент делают из листов влагостойкой фанеры.
