Как построить фальцевую кровлю

Нюансы кровельной конструкции

Для рядовых кровельных покрытий обычно применяют сталь толщиной 0,5 мм. Для скатов, карнизных и фронтонных свесов, деталей водосточных труб лучше использовать более толстую сталь — 0,6 мм. Каждый кровельный материал рекомендован для определенного угла наклона крыши.

Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях

Фальцевую кровлю лучше устраивать на крыше с уклоном не менее 10°. Ее создание — непростой процесс. Если у дома холодный чердак, достаточно обеспечить вентиляцию чердачного пространства. Если крыша утеплена, в составе кровельного «пирога» над слоем утеплителя должны быть вентиляционный зазор и специальная антиконденсационная диффузионная мембрана.

На крышу поднимают уже готовые, созданные на земле картины с загнутыми краями

Фальцевую кровлю устраивают по обрешетке или сплошному основанию. В качестве обрешетки используют деревянные брусья с сечением 50 х 50 мм, которые устанавливают перпендикулярно стропилам с шагом 250 мм. При большем шаге обрешетки стальные листы могут прогнуться, что вызовет деформацию швов и приведет к протечке кровли.

В работе используют кляммеры — специальные крепления, с помощью которых картины монтируют на обрешетке

Типы фальцев и методы их крепления

На сегодняшний день на рынке кровельных материалов можно найти картины с различными видами креплений. Именно от типа крепления зависит степень надежности и герметичность кровельного настила. Наличие на рынке картин с различными типами фальца дает возможность выбрать наиболее подходящий материал для конкретной конфигурации крыши.

Одной из наиболее простых в монтаже является фальцевая кровля, предусматривающая соединение клик фальц. Такое соединение принято считать самозащелкивающимся, так как для получения герметичного шва вполне достаточно простого нажатия. Надежность и герметичность таких швов неоднократно проверена временем и природой. Рассмотрим детально все существующие виды фальцевых соединений.

Одинарное фальцевое соединение

Это самый простой и распространенный тип соединения элементов фальцевой кровли. По герметичности и надежности этот вид соединения уступает двойному фальцу. Что касается конструктивных особенностей: одну кромку листа загибают под углом 90°, вторую выполняют с двумя перегибами – 90 и 180°. Используют одинарное соединение при угле наклона ската не менее 10°.

Соединение для одинарного фальца может быть 2-х типов:

• стоячим – используется для продольного соединения элементов настила;
• лежачим – применяется при необходимости поперечного соединения картин.

Двойной фальц

Представляет собой более сложный вид соединения, позволяющий обеспечить высокую герметичность настила. Применение такого метода стыковки дает возможность использовать картины на крышах, у которых угол наклона скатов начинается с 3°. Отличительной особенностью является Г-образная форма кромок.

Двойной стоячий фальц используется при продольном соединении элементов, лежачий при поперечной стыковке.

Клик фальц

Клик фальц – инновационный, высокотехнологичный способ соединения элементов фальцевой кровли. Использование такого замка не требует применения специальных инструментов и приспособлений и вполне может быть выполнено без привлечения профессиональных кровельщиков. Одна кромка картины имеет специальный загиб, имитирующий фальц, а вторая выполняется в виде защелкивающегося клик фальца.

Элементы с такими замками используются для покрытия крыш, угол наклона скатов которых составляет не менее 16°. Применение клик фальцевого соединения позволяет добиться высокой герметичности и отсутствия на поверхности настила крепежных отверстий. Фиксация элементов осуществляется скрытым методом в специальные крепежные отверстия, которые расположены вдоль замковой кромки листа.

Медная фальцевая кровля

Медь для кровли можно справедливо считать одним из самых надежных и качественных материалов. Такое покрытие считается элитным и очень привлекательным, способным подчеркнуть престиж крыши и всего строения. Ей нет равных в плане долговечности.

Преимущества медной кровли:

• медь не подвержена коррозии. Со временем, в результате окисления, на поверхности образуется патина. Эта своеобразная пленка выступает в роли защиты от коррозии и предотвращает износ. Из-за патины поверхность кровли приобретает зеленоватый оттенок;
• легкость (5,5 кг за 1 кв. метр) и простота в работе. Материал предназначен для покрытия крыш совершенно разной формы, вплоть до купола. Ее можно по-разному загибать и формировать, это никоим образом не отразится впоследствии на ее качествах;
• невосприимчивость к температурным перепадам и осадкам;
• долговечность (срок службы 100-200 лет) и эстетика;
• экологическая чистота. Медь не содержит в себе вредных примесей, в связи с этим безопасна как для человека, так и для окружающей среды;
• пожаробезопасность;
• хорошая теплопроводность.
• морозостойкость и невосприимчивость к перепадам температур. Медь способна выдерживать температуру до -700 градусов.

Недостатки медной кровли:

• дороговизна;
• высокая теплоотдача. Медь слишком быстро нагревается летом и так же быстро остывает зимой. Это может вызвать дискомфорт у проживающих в доме, если не позаботиться о создании специального теплоизоляционного слоя;
• плохая шумоизоляция. Эту проблему можно решить с помощью создания слоя, способного поглощать звуки.

Для покрытия крыш обычно применяется листовая медь, закатанная в рулоны, имеющие ширину 0,6-0,7 м и длину листа 0,6-0,8 м. Применяются следующие виды меди.

1. Оксидированная. Металл специально окисляется на заводе, в результате чего появляется специфический красноватый оттенок.
2. Патинированная. Это искусственно «состаренная» медь с применением специфических веществ. Патина как защищает медь, так и придает ей изумрудный оттенок.
3. Луженая медь. При изготовлении такого материала применяется покрытие из олова, из-за этого металл приобретает матово-серый цвет. Стоимость луженой меди значительно превосходит все прочие виды медных покрытий.

Опытные мастера-кровельщики советуют применять луженую или патинированную медь для фальцевой кровли. Покрытие может осуществляться с использованием тех же картин из медного листа, или из медной «чешуи». Эта чешуя имеет характерную форму, и покрытие получается необыкновенно красивым. Медь может применяться для крыш с углом наклона 30-60 градусов, для сложных крыш и для выполнения разнообразных элементов (куполов, слуховых окошек, сфер и других).

Устройство ендовы

Сразу обратим внимание на требования к обустройству основания под планку ендовы: основанием здесь будет являться сплошная деревянная обрешетка. Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов

Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем

Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов. Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем.

Образовавшийся гребень рекомендуется загнуть, сформировав в месте примыкания лежачий фальц.

Хозяин дивана

Не лучшее решение – продырявливать картины (а заодно и ендову) саморезами. Правильнее – сделать фальц (подгиб) на кромке картины и завести его на соответствующий фальц ендовы. В итоге получится лежачий фальц. Размер перехлеста – примерно 30 миллиметров. Ендова же, в свою очередь, крепится кляммерами к обрешетке.

Эти правила актуальны для фальцевых картин и профилей, изготовленных из листового или рулонного проката на листогибочном /фальцепрокатном оборудовании. Монтируя примыкания на «самозащелкивающейся кровле», следует руководствоваться инструкциями и рекомендациями производителей кровельных панелей.

Установка покрытия: подготовительный этап

Для тех, кто самостоятельно занимается монтажом металлической кровли, ниже представлен вариант обустройства стальной оцинкованной конструкции. Стоит заметить, что кровля из оцинкованного листа обычно выполняется специалистами, так как требует особых навыков

Начинаются работы с подготовительного этапа с учетом установленных требований — снип кровли металлические, в которых особое внимание уделяется:

• проверке величины угла ската (металлическая кровля из стальных листов сооружается с уклоном в 16-30 градусов);
• диагностике надежности обрешеточных реек;
• качеству кровельного покрытия, на котором не должно быть вздутия, отслаивающихся слоев; цинковая прослойка должна быть нанесена равномерно.

Дополнительными элементами при укладке листов считаются:

• крепежи, включая гвозди (не менее 50 мм) для крепления кровельного покрытия к обрешетке, а также гвозди (на 100 мм), которыми фиксируются крючья и костыли, как показано на фото;
• крючья, фиксирующие желоба. Для их изготовления понадобятся стальные отрезки размером 420x20x5 мм;
• крючья, удерживающие карнизные свесы – 450x25x5 мм;
• кляммеры, фиксирующие кровельные картины на обрешетке.

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Основные моменты монтажа

Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.

Этапы монтажа фальцевой кровли:

Схема этапов монтажа фальцевой кровли.

1. На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
2. Обрешетка выполняется с межцентровым расстоянием 400 мм.
3. Установка гребня кровельного листа.
4. Кровельные листы лучше подавать на крышу по одному.
5. Карнизный нащелыник устанавливают до монтажа листов.
6. На конек укладывают опорную планку.
7. На месте штабеля укладывают опорную планку .
8. Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
9. Основание ендовы наглухо обшивают досками.
10. После обрезки край заворачивают чуть кверху.
11. выравнивают с нахлестом в 40 мм от линии свеса.
12. На карнизе и коньке листы крепят к нижней и верхней обрешетке.
13. В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
14. Двускатный нащельник крепят шурупами к гребню каждого стыка.
15. Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
16. Продольную стыковку кровельных листов выполняют с нахлестом.

Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.

При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.

Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.

Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.

Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.

Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:

• фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
• использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
• расходные материалы, используемые при , в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.

Особенности монтажа

Шаг фальцевой кровли определяется в зависимости от толщины металлического листа, его формы и размеров. Так, крупноформатные стальные панели, толщиной от 0,5 мм, можно укладывать по обрешетке из реек с шагом 300 мм. А небольшие фигурные элементы (ромбы, «чешуя) монтируют только по сплошному настилу. Рекомендованный минимальный уклон фальцевой кровли из меди составляет 5 градусов. Для стальной кровли самозащелкивающимся фальцем этот показатель составляет 8 градусов.

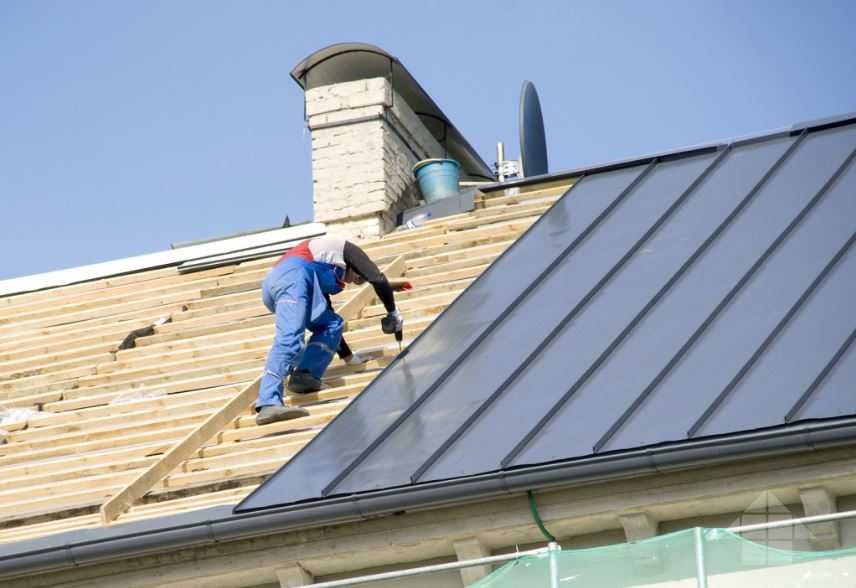

Монтаж фальцевой кровли по обрешетке из реек.

Минусов у фальцевой кровли не много. Среди основных недостатков – высокая теплопроводность и шум, который создает град или капли сильного дождя. Но эти проблемы легко преодолеть, уложив под кровельный материал достаточный слой теплоизоляции. Если проанализировать преимущества и недостатки фальцевой кровли, то окажется, достоинств у этого материала гораздо больше. Это подтверждают и положительные отзывы о фальцевой кровле от многих домовладельцев.

Наши менеджеры могут дать подробную консультацию по Фальцевой кровли Hornval

Преимущества и недостатки фальцевой кровли

К преимуществам этого кровельного покрытия можно отнести:

• Фальцевое соединение практически не пропускает влагу при правильном выполнении работ.
• Второе преимущество следует из первого – возможность применить малый уклон крыши (от 3⁰). Это уменьшает парусность всего здания, снимает дополнительную ветровую нагрузку со стен.
• Возможность снизить стоимость крыши за счет применения малых углов наклона, поскольку уменьшается общая площадь кровли.
• Малый вес кровельных материалов. Благодаря этой особенности появляется возможность расстановки стропильных ног с большим шагом, что также позволяет сэкономить.
• Оригинальность. На фоне уже приевшихся профнастила и металлочерепицы, фальцевая крыша будет выгодно выделяться.
• Возможность изготовить фальцевые картины непосредственно на строительном объекте и на всю длину ската. При этом металл для фальцевой кровли доставляется на объект упакованным в рулонах. За счет этого уменьшается вероятность повреждения покрытия царапинами при транспортировке.
• Длительный срок службы без ремонта благодаря тому, что крепежные элементы фальцевой кровли не контактируют с атмосферой и не поддаются коррозии. В зависимости от материала, из которого она будет изготовлена, этот промежуток может быть от 30 лет до превышающего столетие.
• Простота монтажа.
• Возможность покрытия кровель со сложной конфигурацией.
• Покрытие не воспламеняется.

Из недостатков можно отметить следующее:

• Работа по монтажу будет стоить несколько дороже, поскольку требует от кровельщиков специфических навыков и инструментов;
• Повышенные требования к качеству изготовления кровельного каркаса в связи с невозможностью регулировки монтируемых картин одна относительно другой;
• Низкая жесткость к механическим нагрузкам. Становиться на кровлю всем весом можно только в случае сплошной или очень частой обрешетки;
• Повышенный шум во время осадков;
• Покрытие накапливает статическое электричество – необходимость установки молниеотводов;
• Гладкое покрытие способствует сходу снега, ввиду чего нужно устанавливать снегодержатели. При проведении ремонтных и других работ необходимо использовать страховку или установить ограждения по периметру.

Какой металл для кровли лучше — виды и преимущества

К материалам, из которых изготавливается металлическая фальцевая кровля, можно отнести оцинкованную сталь, алюминий, медь, цинк-титановый сплав. Иногда используется обычное черное листовое железо. Рассмотрим эти виды фальцевой кровли и их отличия.

Оцинкованная фальцевая кровля

Фальцевая кровля из оцинкованной стали – достаточно практичный вариант и наиболее распространенный материал. Срок службы кровли достигает 30 лет. Цвет оцинковки не особенно привлекателен, поэтому часто применяют оцинкованные листы, имеющие дополнительное покрытие, придающее цвет и создающее дополнительную защиту от коррозии.

При подрезке оцинкованного металла применяются только ножницы. Запрещено использовать болгарку, поскольку по месту реза металл потеряет свои антикоррозийные свойства из-за перегрева.

Алюминиевая фальцевая кровля

Применяется относительно недавно. Ее особенностью является высокая антикоррозийность — поцарапанная поверхность восстанавливает свои свойства в считанные доли секунды, поскольку алюминий мгновенно окисляется атмосферным кислородом, а его окислы создают сверхтонкую защитную пленку.

Алюминий легко поддается формирующим воздействиям, поэтому фальцевый шов создается с минимальными усилиями. Полимерное покрытие, применяемое на алюминиевых листах, позволяет иметь различные цветовые решения.

Можно сказать, что этот вид кровли – идеальный вариант по соотношению цена/долговечность. Примерный срок службы – до ста лет.

Фальцевая кровля из меди

К ее преимуществам можно отнести эстетичность и придания зданию «элитного» вида. Со временем медь изменяет свой цвет от красно-оранжевого к коричневому и далее к зеленому. Срок службы до 150 лет. В качестве недостатков можно назвать большую стоимость листа меди.

Медь быстро окисляется в агрессивной среде, поэтому ее не рекомендуют использовать там, где часты кислотные дожди.

Цинк-титан

Сплав, который имеет наибольший срок службы – до 300 лет, что обусловлено патиновым слоем на поверхности листа. Он превосходит по своим защитным свойствам любое полимерное покрытие.

К недостаткам относится чувствительность этого материала к температуре:

• с увеличением температуры он становится более пластичным и подвержен деформациям под нагрузкой;
• При понижении температуры цинк-титановый лист становится хрупким.

Поэтому для осуществления монтажных работ с этим материалом лучше подходит весна и осень.

Стальная фальцевая кровля

Наиболее дешевый вариант, но требует дополнительных затрат по уходу, поскольку черная сталь не имеет антикоррозионного покрытия.

Чтобы увеличить срок службы такой кровли, используется металл большей толщины, что увеличивает вес и требует повышенных физических усилий от кровельщиков.

Чаще всего этот вид кровли используется на простых крышах хозяйственных помещений.

Ремонт фальцевой кровли

Кровельная система этого типа очень надежная и долговечная. Однако периодически ей тоже требуется осмотр, обновление и ремонт. Повреждение полотна может быть вызвано причиной, которая от условий эксплуатации не зависит. К примеру, повредить кровлю может упавшее из-за внезапно налетевшего шквального ветра дерево. Любой дефект покрытия способен привести к появлению протечек, поэтому все возникающие неисправности необходимо своевременно устранять.

Если кровля начала подтекать, но при этом никаких явных дефектов не видно, необходимо выполнить проверку герметичности ее швов. Если герметичность нарушена, фальц нужно раскрыть, а затем заново загерметизировать.

Для устранения протечек металлической кровли следует использовать герметик, не разрушающийся под воздействием ультрафиолетовых лучей и имеющий хорошую адгезию с металлом. Для данной цели подходит и алюминиевая лента, которую прокатывают валиком, а затем красят в нужный цвет.

Также проверяют герметизацию кровельных выходов и примыканий. Щели вокруг труб заделывают с помощью уплотнителя или замазывают мастикой. Рядом с мансардными окнами делают многослойный шов. Вокруг небольшой трубы или дымохода сооружают гидроизоляционный фартук либо устанавливают силиконовую насадку после предварительной очистки рабочей поверхности.

Больше всего фальцевые кровли боятся коррозии, способной возникать в наиболее уязвимых, подверженных данному процессу местах. Для защиты кровельного покрытия имеющуюся на нем ржавчину очищают жесткой щеткой. После этого поверхность в поврежденном месте обрабатывают с помощью специального состава – «Антикора» либо преобразователя ржавчины.

При правильном, профессионально выполненном монтаже фальцевой кровли и соблюдении всех правил ее эксплуатации, ремонт покрытию требуется нечасто. Выполнением ремонтных работ должны заниматься профессионалы, имеющие достаточный опыт и владеющие необходимыми навыками. Ремонт может потребовать полной либо локальной разборки кровли. Самостоятельно можно убрать только самые небольшие повреждения, выполнив следующие виды работ:

• подтянуть фальцевые швы;
• заделать заплаткой свищи;
• зачистить ржавчину, в случае необходимости покрасить кровлю.

Для минимизации риска повреждения кровельного покрытия, необходимо выполнять следующие действия:

• дважды в год тщательно проверять всю кровлю;
• обращаться с фланцами очень аккуратно, при обустройстве кровли и уходе за нею не использовать агрессивные краски, лаки либо моющие вещества;
• заказывать изготовление кровли у проверенных, авторитетных компаний, соблюдающих в процессе ее обустройства нормативные требования и рекомендации производителей;
• осуществлять периодическую обработку фальцевых швов специальными антикоррозийными составами;
• не игнорировать появляющиеся повреждения – любую царапину тут же необходимо заделать, не дожидаясь, пока она превратится в ржавый провал.

30.01.2020

Основные разновидности соединений

Фальцем называется шов, который образуется при соединении двух соседних элементов. Если прижать кромками два листа, загнуть их в определенную сторону, а затем запрессовать край, то получится фальцевое соединение. Используемая техника загиба замка определяет эксплуатационные характеристики кровельного покрытия и его внешний вид.

В зависимости от внешнего вида, выделяют следующие разновидности фальцев:

• стоячие – используются при вертикальном креплении картин;
• лежачие – применяются в случае горизонтального крепления полотен, по надежности уступают стоячим, поэтому используются достаточно редко;
• угловые стоячие Г-образной формы – часто используются для отделки парадных лицевых поверхностей благодаря способности создавать объемный эффект;
• клик фальцы – усовершенствованная разновидность соединения панелей без использования традиционной закатки, в этом случае панели вставляются шов в шов и защелкиваются.

Самое влагонепроницаемое, герметичное соединение, обеспечивающее максимальную защиту от протечек, – это стоячий двойной фальц. При его использовании над кровельной поверхностью образуются характерные возвышения в местах стыков прилегающих панелей.

По уровню уплотнения выделяют следующие разновидности фальцевых швов:

• Одинарные. Характеризуются простотой закрытия шва, применяются на кровлях, уклон которых составляет десять и более градусов;
• Двойные. Такие крепления более надежны, они предусматривают использование двойного загиба кромки. Их используют на сложных в техническом отношении участках крыши. Также соединенные таким двойным фальцем картины можно укладывать на практически пологие конструкции.

Лента характеризуется отличными уплотняющими, тепло- и звукоизоляционными свойствами. Из нее получается качественная прослойка между отдельными узлами и элементами кровельных конструкций.

Фальцевое соединение дополняют кляммеры. Это узкие металлические полоски, позволяющие создать скрытое крепление. Один конец кляммера прикрепляют к обрешетке, а другой помещают внутри фальца.

Кляммеры бывают плавающими (скользящими) и жесткими. С помощью скользящих кляммеров крепят длинные картины, которые способны увеличиваться в размерах при нагревании. Использование жестких кляммеров позволяет прочно прикреплять короткие панели, не позволяя им перемещаться в процессе эксплуатации кровли относительно основания.

Использование кляммеров позволяет замаскировать соединительные и крепежные детали, а также повысить надежность крепления.

Еще одним видом фальцевого соединения является реечный фальц, который используется в течение многих лет. В этом случае между панелями прикрепляются деревянные бруски. К брускам вплотную примыкают предварительно подогнутые боковые части полотен. Использование данной технологии позволяет получать покрытие с ярко выраженным рельефом.

Кровли, сделанные с использованием таких брусков, являются более прочными и выразительными. Своею прочностью реечные соединения превосходят даже двойной фальц.

При устройстве фальцевой кровли любого типа обязательно использование однокомпонентного вязкого полиуретанового герметика. Без него делать кровлю нельзя. Ни одна современная технология изготовления панелей и никакой вид соединения не позволят создать герметичную кровлю без использования герметика. Используемый герметик должен быть качественным, устойчивым к ультрафиолетовому излучению. После застывания он превращается в обыкновенную резину, прочно приклеенную к металлическими поверхностям. Герметик закладывают по всей длине шва.

Если при изготовлении кровли не использовать герметик, крыша скоро начнет протекать. Когда солнце начинает припекать, талая вода с крыши устремляется в водосточные желоба. В начале весны желоба бывают наполнены снегом, сосульками, мусором. Поэтому водяные потоки начинают искать для себя другие пути. Ими становятся имеющиеся в фальцах пустоты. Эти пустоты образуются вследствие замерзания воды, которая расширяется и увеличивает пространство в фальцах. После нескольких лет эксплуатации кровля потеряет свою герметичность. Избежать этой проблемы позволяет использование качественного, высокоэффективного герметика.

Выбор фальца для кровли и основного типа крепления

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

Инструменты и материалы

Чтобы качественно смонтировать фальцевую кровлю вам понадобится следующий набор инструментов:

• Комбинированные ножницы по металлу – для криволинейной резки панелей.

• Ножницы «Пеликаны» – для прямолинейного реза.

• Клещи с углом 45°, киянка – для формирования узлов.

• Инструменты для прогибов на карнизном свесе и других узлах.

Для монтажа кровли с двойным фальцем необходим специальный инструмент для фальцевания (закатывания) соединений. Для этого могут применяться механические приспособления или электрические устройства.

Рисунок 7. Автоматический (справа) и механический (слева) методы формирования фальцевого соединения

Соединение картин с кликфальцевым замком обычно выполняется нажатием ногой на кромку. Также для этого можно использовать киянку.
