Расчет количества воронок на плоской кровле

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Организованный водосток скатной кровли что это и зачем нужен

На сегодняшний день отличают несколько разновидностей водостока:

Неорганизованный.
Организованный внутренний.
Организованный наружный.

Наружный организованный водосток считается наиболее популярным , поэтому начнем рассказ именно с него. Он представляет собой целую систему, состоящую из различных желобов, труб водостока, крепежных элементов и прочих деталей, которые крепят сооружение к кровле и стенам здания.

ВАЖНО!

Принцип работы такого сооружения достаточно прост, заключаясь в сборе воды с поверхности кровли, после чего она циркулирует по желобам, попадая в водосточные трубы. Затем вода движется по трубам, после чего стекает непосредственно в канализацию.

Такой вид водостока обладает несомненными преимуществами перед другими видами водоотведения:

Система организованного водостока полностью продумана, поэтому вся вода оказывается вне помещений, т.е. снаружи самого здания. Это говорит о том, что влага не может оказывать свое негативное влияние на само строение, что позволяет существенно продлить срок его эксплуатации.
Система сконструирована таким образом, что все крепежные элементы находятся в полной доступности, что существенно упрощает различные ремонтные работы в случае поломок.
Организованный водосток можно сделать своими силами, без привлечения сторонней рабочей силы.
Организованный водосток выполняет не только свою прямую функцию — отводит воду с крыши, но и украшает фасад здания. В продаже есть современные материалы, из которых изготавливается водосток, поэтому вполне можно подобрать интересующий вариант.

Элементы водосточной системы

Организованный наружный водосток очень хорошо подходит именно для скатной крыши.

Для обустройства этой системы чаще всего используются следующие материалы:

Металл оцинкованный. Этот материал пользовался наибольшей популярностью несколько десятков лет назад, но сейчас постепенно сдает свои позиции более современным материалам. Средний срок эксплуатации водостока, сделанного из оцинкованной стали, составляет 12 лет.
ПВХ или пластик. Такой материал сейчас наиболее популярен в устройстве водостоков, что объясняется его незначительным весом, а также относительной легкостью монтажа. Средний срок службы может достигать 30-35 лет.
Медный водосток. Такой материал выигрывает у всех названных по самым различным критериям, но есть один весомый недостаток — это высокая стоимость самой меди.
Металлопластик. Такой материал считается относительно молодым, поэтому распространен не так сильно, как предыдущие. Однако, он сочетает в себе преимущества ПВХ материала и оцинкованного металла, к тому же его срок службы может достигать 50 лет.

Водосточная система

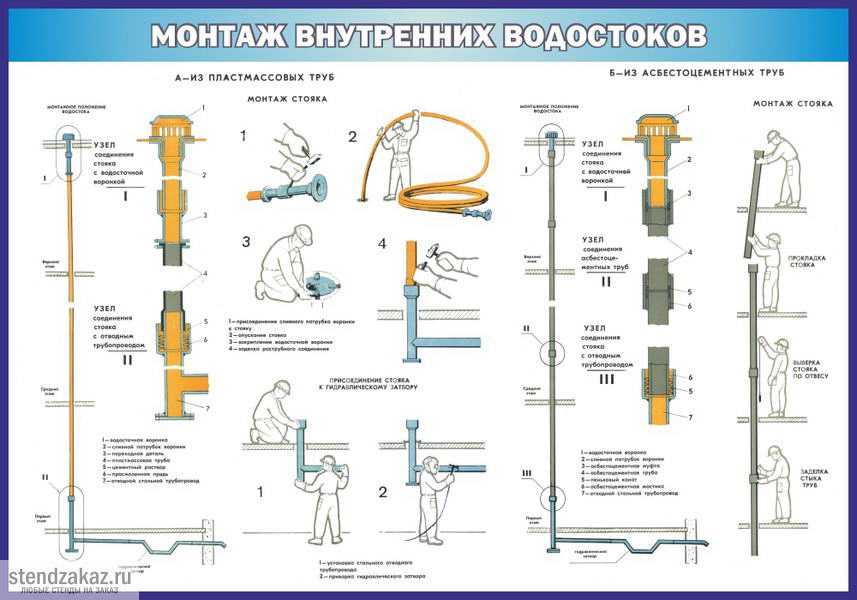

Правила устройства внутренней водосточной системы

Внутренний водоотвод, предназначенный для плоских крыш, может быть использован в любой точке мира. Чаще всего такой способ устранения осадков можно встретить на высотных домах, где отвести воду по-другому попросту не получается.

В состав внутренней водосточной системы входят следующие компоненты:

Водоприемная воронка
Стояки
Отводящая труба
Выпуск

Любая качественная система должна выполнять свои прямые обязанности круглый год, независимо от температуры. Для этого в зоне приема осадков укладываются специальные отопительные кабеля, которые топят снег и наледь, превращая ее в жидкое состояние. Помимо этого, данные элементы не позволят осадкам находится на поверхности длительное время, поэтому продолжительность эксплуатации кровельного полотна возрастает.

Чтобы провести качественный монтаж внутренней водосточной системы я советую придерживаться следующих правил:

Кровельная плоскость должна быть разделена на конкретные участки. Это позволит максимально эффективно производить сбор воды в каждой из зон.
Один стояк можно использовать только на 200 квадратных метров кровли. Например, если площадь крыши 300 квадратов, то для отвода осадков понадобится 2 стояка. В противном случае на кровельной плоскости будет скапливаться большое количество воды, а она быстро разрушит любое покрытие.
Несмотря на то, что плоская кровля имеет такое название, на ней должна быть разуклонка. С ее помощью осадкам задается направление движения, которое ведет к водосборнику. Оптимальный уклон 2-4 процента.
Вакуумная система внутреннего водостока должна обладать максимальной герметичностью, следовательно, водосборный коллектор оборудуется специальной прокладкой.

По нормативным документам диаметр труб, для использования их в водосточной системе, строго ограничен. Разрешено использовать исключительно следующие размеры: 100, 140 и 180 миллиметров. Что касается их длины, то она может составлять 700 или 1380 миллиметров.
Вся влага из сборника должна передаваться ливневой канализации, а не отводиться куда-либо еще.
Отопительные кабеля могут устраиваться только по внешним водоотводам. Запуск шнура во внутренние системы разрешен только на 40 сантиметров. Этого вполне достаточно, чтобы не образовалась ледяная пробка. Кроме этого, для круглогодичного использования водоотвода, элементы системы лучше размешать в отапливаемых зонах.

Расчет труб, количества желобов и крепежей

Перед тем, как приступать к устройству наружной конструкции водоотведения, необходимо обследовать дом на наличие особенностей в его архитектуре. Нельзя, чтобы водосточная система водоотведения с кровли нарушала внешний облик дома. Если она не будет вписываться в фасад строения, ее лучше расположить с тыльной стороны. С этой целью задействуют специальные аксессуары, имеющиеся в продаже.

Начинать расчет системы водоотведения нужно с определения площади кровельной поверхности, с которой будут удаляться осадки. Для этого используют несложные геометрические формулы. Принято считать, что 100-миллиметровая водосточная труба способна справиться с отводом жидкости с площади крыши, равной до 220 м².

Величину сечения желобов определяют с учетом угла ската. Чем наклон круче, тем выше должен быть бортик у желоба. Это объясняется увеличением площади, с которой собираются осадки.

Для определения числа крюков для крепления пользуются формулой:

N=(L – 0,3):(0,6 +1), при этом:

N – искомая величина;

L – протяженность карниза;

0,6 – рекомендуемый нормативами шаг в метрах.

Количество водосточных труб узнают с помощью формулы:

N труб = (0,2×Н карниза–Н изгиба+Lвставки): Lтрубы, где:

Н карниза – расстояние между ним и землей;

Н изгиба – высота изгиба трубы;

L вставки – длина вставки воронки;

L трубы – протяженность трубы (как правило, 3 или 4 метра).

Чтобы закрепить каждый отрезок водосточных труб, используют минимум 2 хомута.

Виды кровельных воронок для плоских крыш

Для изготовления водосточных воронок для плоской кровли используют следующие материалы: оцинкованный металл, медь или поливинилхлорид. Наиболее популярные модели выполнены из оцинковки, так как цена на них наиболее доступна. Изделия из меди менее востребованы, так как стоят дорого, и визуально подходят не ко всем кровельным покрытиям. Поливинилхлоридные водосточные модели чаще всего устанавливают на мягкую черепицу или ондулин.

Воронки ливнестока для плоских кровель бывают следующих видов:

Колпаковая. Определить ее можно по внешнему виду, а именно защитной сетке, которая визуально схожа с колпаком или стаканом, возвышающимся над кровлей. Такая воронка способна не только пропустить через себя большой объем воды, но и отфильтровать крупные примеси.
Плоская. Такую воронку монтируют на одном уровне на уже эксплуатируемой плоской кровле.
С подогревом. Особенность этой разновидности в конструкции, где предусмотрен тепловой кабель, подтапливающий снег. Препятствует образованию ледяной корки, закрывающей водосток.
С выпуском, который бывает вертикальный или горизонтальный (боковая воронка ливнестока для плоской кровли).

Правила монтажа водосточных воронок

Устанавливая водосточные воронки, профессиональные кровельщики придерживаются следующих принципов:

Размещают воронки в местах, расположенных ниже основного уровня крыши. Уклон между основанием и воронкой должен составлять минимум 2 градуса, а на расстоянии 50 см увеличиваться до 5 градусов. Уклон задают при разуклонке плитами утеплителя, керамзитом или бетоном.
Водосточные воронки распределяют равномерно по поверхности плоской крыши из расчета 1 штука на 25 метров длины.
Вне зависимости от площади кровли минимальное количество водосточных воронок – две. Так как в случае засора водостока или во время сильных ливней, вторая подстрахует вышедшую из строя или не справляющуюся с большим объемом воды воронку.
Наименьшее допустимое расстояние между воронками водостока – 50 см. А от края крыши – 1 м.

Прочее. Архитектура и строительство

Сообщение от Саша1983: мне нужно понимание вопроса в принципе

В принципе все написано в СНиПе ВК

Сообщение от : Сам я конструктор

должен разобраться 1 раз и навсегда

2300 кв.м); См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.

Точное количество воронок будет зависеть от пропускной способности воронки, но ориентировочно для 3000 кв.м кровли стандартных 3-х штук наверно достаточно (даже двух). Нужно план кровли видеть — целесообразно и 4 шт. симметрично поставить (по 2 на скате/пониженном участке).

А вот инфа с сайта ТН:

1. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий эксплуатации кровли, количества осадков в данной местности. В среднем, воронка устанавливается на каждые 300-400 кв.м., но не менее одной на кровлю».

2. «Требуемое количество воронок на одну кровлю зависит от архитектуры и условий экс плуатации кровли, количества осадков в данной местности. В среднем, воронка устанав ливается на каждые 200-300 м2, но не менее одной на кровлю.»

Вот уже разница в 100 кв.м. Производителю выгоднее продать побольше. либо они ориентируюся на то, что листоуловители воронок будут забиты и их пропускная способность будет мизерной — тогда наверное 1 шт. на 300 кв.м пойдет. Нужно глянуть в технический паспорт воронки — там пропускная способность должна быть указана.

Сообщение от studioserg: (1 шт. на

Лихо у нас проектируют

Сообщение от : civil engineer

Так что, Саша1983, читай СНиП

shifr, выдрали из контекста. При максимальном расстоянии между воронками 48 м какая площадь обслуживания приходится на 1 воронку? Можно и 1 шт. на 2300 кв.м, если по расчету выходит, — считай и читай СНиП.

Сообщение от shifr: Лихо у нас проектируют

а строят так и вообще.

Сообщение от studioserg: См. СНиП 2.04.01-85* раздел «Внутренние водостоки». Сейчас также СП 30.13330.2011. — не менее 2-х воронок на кровле и в одной ендове (допускается одна воронка на секцию); — максимальное расстояние между воронками не более 48 м (1 шт. на

2300 кв.м); См. СНиП 2.04.03-85 (Сейчас также СП 32.13330.2011) в части расхода дождевых вод.

А вот инфа с сайта ТН:

вот и я также думаю что либо производитель излишнее количество закладывает либо подстраховывается, учитывая, что воронки могут засориться. Вобщем сделал вывод-определяем расход воды на всю кровлю, затем подбираем воронку и их количество деля общий расход на расход воронки по паспорту (составляет около 7-10 л/с у разных производителей), затем корректируем их количество исходя из конфигурации кровли, затем подбираем диаметр стояка под каждую. Может кто поправит.

Особенности и назначение водосточной системы

Водосток для плоской крыши – это система отвода осадков, который требуется т.к. у нее нет такого большого наклона, как у скатной. Данный элемент конструкции позволяет эффективно убирать воду с поверхности защитного покрытия, как в теплое, так и холодное время года.

При осадках в виде дождя без слива это покрытие начнет размываться, что приведет к протеканию крыши (как и чем покрыть плоскую кровлю?).

Существует 3 различных вида водоотводных сооружений с плоской крыши:

Наружный неорганизованный тип отвода воды заключается в том, что вся поверхность кровли имеет наклон в одну сторону, из-за чего происходит самостоятельный сток воды.

Такой тип используется только для небольших хозяйственных сооружений не более, чем в 2 этажа высотой.

Это обусловлено тем, что вода при падении будет подмывать фундамент и грунт, что может привести к быстрому выходу из строя основания постройки.
Наружный организованный работает по аналогичному принципу с предыдущим вариантом, но в данном способе отвода исправлен главный недостаток неорганизованного метода – бесконтрольное падение воды.
Для этого в той части крыши, куда идет наклон, с края устанавливаются специальные желоба, которые собирают осадки цельный поток и отводят их в водосточную систему. Прокладывают такую систему по карнизным свесам и снаружи несущих стен. Используется данный тип водостока для построек, высота которых не более 5 этажей.
Внутренний водосток используется для многоэтажных построек с плоской крышей. Воронки встраиваются на саму крышу в нескольких местах, где для них делается специальный конвертный уклон. Сброс воды происходит за счет труб (стояков), которые устанавливаются внутри здания.

Водосток состоит из 3 основных элементов:

Воронки или желоба, в которую будет сливаться вода с крыши. Воронки могут быть с вертикальной или горизонтальной трубой для отвода осадков, а также направляющими бортами.
Трубопровода, который подсоединяется к воронке и используется для стока воды снаружи или внутри здания к выпуску.
Выпускное отверстие «выпуск» используется для слива осадков в почву или ливневую систему.

Чтобы осадки стекали самостоятельно в сторону водоотвода требуется делать наклон 1-2%. Для того чтобы сделать наружную систему отвода воды с крыши требуется чтобы вся поверхность кровли была наклонена к желобу.

Внутреннюю систему делают по конвертному типу, где в радиусе 50 см от воронки идет уклон во внутрь. Таких сливов на крыше может быть несколько. Их устанавливают не только в центре, но и по краям кровли, на расстоянии не менее 60 см от края. Между такими конвертами должен находится «водораздел», который находится выше наклонной поверхности и предназначен для сталкивания воды к ближайшей воронке.

Расчет водосточной системы кровли

Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.

Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно

Чтобы не встретиться с данной проблемой стоит обратить внимание на:

Климатические особенности вашего региона
Количество осадков за год
Особенности кровельного каркаса
Габариты постройки в целом

Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.

Существует небольшой список условий, которые помогут использовать водосток как можно дольше.

Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.

Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.

Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.

Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется

Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок

При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.

Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.

Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.

Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров

Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба

Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.

Принципы выбора и установки сливной воронки для кровли

Когда происходит установка кровельных воронок для плоских крыш, нужно держать в голове несколько простых правил. Без их соблюдения эффективность водосточных конструкций резко упадет:

На кровле из металлопрофиля или фальца устанавливают металлические воронки .

Для кровли из битума или на покрытиях из полимера следует выбирать полимерные воронки .

Соединение воронки с кровлей должно быть совершенно герметичным . Для этого можно наклеить дополнительный гидроизоляционный слой, продлив его непосредственно на бортах воронки. Если на крыше есть несколько слоев гидроизоляции, воронка устанавливается между ними.

Воронка должна иметь съемную крышку и защиту от грязи, чтобы последняя не попадала в водосток. Кроме того, система защиты поможет избежать засорения листьями, ветками, песком и другими видами уличного мусора.

Нужно провести обогрев к воронкам, чтобы вода в них не замерзала.
