Все об элементах водосточной системы, правилах выбора и расчет количества

Нюансы внутренней водосточной системы

Качественная водосточная система включает в себя не только составляющие, но и вспомогательные элементы. В качестве примера можно привести колпак. Его конструкция предельно проста: крышка и стакан. Функциональное назначение этого элемента – задерживать различный мусор, который может навредить всей системе.

Устройство внутренней системы имеет свои нюансы, заключающиеся в следующем:

• Стакан, имеющий расширенное основание можно использоваться в качестве зажима для водоизоляционного ковра.
• Любая плоская крыша, не зависимо от размеров, должна включать в себя две водосборных воронки. Это позволяет провести всасывание осадков максимально быстро.
• Максимально возможное расстояние между двумя воронками равняется 48 метрам.

Виды воронок и технические требования

Вообще существует 2 вида воронок — для наклонной (скатной) кровли и для плоской крыши:

Водоприемная воронка для скатной кровли встраивается в систему желобов. По правилам, при ширине желоба от 100 мм на каждые 10 м желоба ставится 1 слив. Технология обустройства там несложная, воронка либо прикручивается саморезами к лобовой доске, либо цепляется непосредственно к желобу;

Водосток для скатной кровли смонтировать гораздо легче, чем для плоской.

Ливневая воронка для плоской кровли, как правило, встраивается в крыши многоэтажных домов и больших ангаров. Установить ее своими руками можно, но технология на порядок сложнее.

Плоской крыша называется условно. В любом случае небольшой скат там есть (минимум 3%, максимум 10%), он нужен для того чтобы вода стекала именно в то место, где установлена воронка.

На плоских кровлях также делаются уклоны.

Из чего делают водоприемники

• ПВХ. В бюджетном секторе «царствует» пластик. Монтировать пластиковые водоприемники легче всего, они просто приклеиваются к основе. Но эти изделия легко ломаются от внешних нагрузок, стоит наступить и воронка треснет;
• Металлические сливы — самые прочные и надежные, но и цена у них приличная, именно металл ставят на открытых террасах и обжитых крышах. Чаще всего они делаются из нержавейки, но существуют и чугунные модели, правда, монтировать их можно только на железобетонные перекрытия;
• Комбинированные модели — основа делается из металла, а внутренности и надстройка пластиковые. Комбинированные сливы это «золотая середина», они прочные, надежные и не такие дорогие, как нержавейка.

Ассортимент воронок для плоских крыш довольно широк.

Технические требования

Монтаж водостоков регламентируется ГОСТ 25336-82. Если выделить главные тезисы этого документа, то основными параметрами считаются пропускная способность воронок и их количество на м2.

Что касается количества, то в среднем на 200 м² кровли устанавливается 1 сливная воронка с диаметром трубы не менее 100 мм, а вот по поводу пропускной способности стоит сказать отдельно.

Есть 2 вида скрытых кровельных водозабора — традиционные и вакуумные:

1. В традиционных водозаборах вода стекает самотеком, поэтому диаметр труб в них больше (от 100 мм);
2. Для вакуумных систем трубы нужны вполовину меньше. Водоприемная воронка здесь двухуровневая и это позволяет заполнять трубу полностью, в результате возникает вакуум и вода уходит в несколько раз быстрее. Если вам приходилось сливать топливо из бака машины шлангом, то вы поймете действие этой системы.

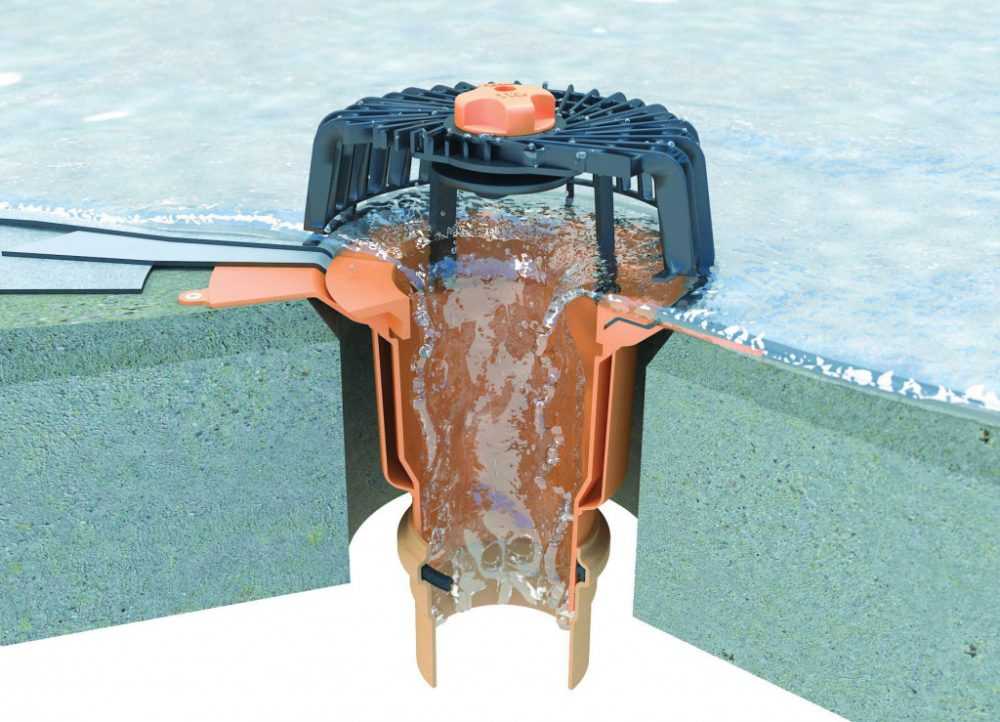

Вакуумная система в эксплуатации намного эффективней.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

Наглядно элементы водосточной системы приведены на схеме.

Парапетная воронка ТехноНИКОЛЬ

Парапетные воронки ТехноНИКОЛЬ – воронки для отвода воды через балконы и парапеты на плоской кровле.

Воронка парапетная 100 х 100 – воронка для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из высококачественных полимеров, которые обеспечивают высокую надежность и стойкость к воздействиям внешней среды на кровле. Срок эксплуатации воронки – 25 лет. Воронка поставляется без листвоуловителя.

Воронка ULTRA парапетная 110 – воронка является парапетным переливом, которая устанавливается в случаях аварийного сброса воды при засорении основной воронки внутреннего водостока. Воронка имеет круглый диаметр отводящей трубы и изготавливается из полимеров, обеспечивающих стойкость к эксплуатационным нагрузкам в течении 15 лет. Воронка комплектуется листвоуловителем.

Область применения:

Парапетные воронки ТехноНИКОЛЬ используются при строительстве и реконструкции зданий и сооружений. Применяется в плоских кровлях из битумных и битумно-полимерных рулонных материалов с внешним водостоком через балконы и парапеты кровли.

Воронка ULTRA парапетная 110 в соответствии с СП 17.13330.2011 «Кровли» может применяться в качестве аварийного водоотвода на пониженных участках плоской кровли при наличии основных воронок внутреннего водостока.

Воронка парапетная 100 х 100 может устанавливаться совместно с воронками внутреннего водостока в случаях ограничения по кол-ву воронок внутреннего водостока на плоской кровле, согласно проекту или при организации внешнего водостока через балконы и парапеты на пониженных участках кровли.

Воронки не подвержены коррозии, имеют хорошие механические свойства и могут использоваться во всех климатических зонах РФ.

Производство работ:

Согласно “Руководству для проектирования и устройства кровель из битумных материалов кровельной ”, может использоваться во всех климатических районах по СНиП 23-01.

Рифлёная часть парапетных воронок вплавляется между слоями кровельного материала и дополнительно фиксируется к основанию. Использование полимеров с высокой теплостойкостью позволяет вплавить фланец воронки обычной кровельной горелкой, без деформации водоприемной чаши. Переходной бортик к вертикальному основанию (парапет) в месте установки воронки должен быть удален.

Парапетные воронки могут устанавливаться в кровлю безогневым способом на мастику герметизирующую № 71.

В защищенном от воздействия осадков складе.

Транспортировка:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.

Правила монтажа водоотвода на плоских крышах

В состав системы, отводящей дождевую и талую воду с плоских крыш, входят трубы, воронки и соединительные элементы. Организация водостока подразумевает водоотвод по запланированному маршруту – через наружный или внутренний водосток.

Своими руками проще смонтировать наружный водосток, расположенный вдоль одной стороны плоской кровли – уклон всей плоскости кровли (1-5 градусов) должен быть направлен в сторону желоба. Водосливной желоб устанавливается с уклоном в сторону воронки водосточной трубы.

Наиболее распространенным решением для плоской крыши является монтаж внутреннего водостока с электрообогревом воронки. Данная система требует соблюдения двух ключевых условий :

разуклонку крыши важно спроектировать с таким расчетом, чтобы вся вода, попадающая на кровлю, стекала к воронкам внутреннего водостока;
водоприемные воронки устанавливаются под гидроизоляцию и жестко крепятся к стяжке.

Для эффективного сбора воды с поверхности кровли помимо основной воронки монтируются дополнительные (две или более), при помощи труб подсоединенные к основному стояку. Другой вариант системы – одна основная воронка и ливневый водосток.

Место установки воронки должно быть надежно защищено от проникновения влаги в стыки, для герметичности на борт воронки наклеивается гидроизоляционный ковер. Отводные трубы прокладываются в слое утеплителя и далее подсоединяются к канализационному стояку либо к водосточной трубе, которая обеспечивает водоотведение в дренажную систему.

Производители предлагают кровельные воронки различных типов, которые можно установить своими руками :

• для эксплуатируемой кровли, которая используется в качестве террасы, предназначены воронки с плоскими крышками, выдерживающими вес человека;
• для «зеленых» кровель выпускаются воронки с защитной сеткой, предотвращающей попадание в водосточную трубу различного мусора.

Воронки на плоской кровле следует регулярно очищать, удаляя лед, грязь, листья и прочий мусор. При обнаружении повреждений требуется произвести срочный ремонт. Забитый водосток является источником проблем и причиной разрушения кровельной системы под воздействием дождевой и талой воды.

Водостоки для плоских крыш делятся на самотечные и сифонные. Самотечные устанавливаются под небольшим наклоном, вода по ним свободно стекает в канализацию. Сифонные водостоки всегда заполнены водой, от воронки до входа в канализацию. Всасывание воды с кровли и ее откачка в канализационный стояк происходит за счет разреженного давления в сифоне. Чтобы такая система функционировала, при ее монтаже своими руками требуется тщательно подбирать трубы и качественно обработать герметиком все места соединений – конструкция должна быть полностью герметичной. Для защиты сифона от проникновения воды из трубопровода, он оснащается стабилизатором потоков воды.

Чашу водоприемной воронки рекомендуется монтировать своими руками на обработанный антисептиком деревянный брус, закрепленный на основании кровли. В этом случае воронка не будет опираться на утеплитель, что обеспечит жесткость конструкции. Чтобы воронка не оказалась выше уровня кровли при прогибе кровельного настила, ее нельзя жестко крепить к водосточной трубе.

Если выпуск водоприемной воронки находится выше точки промерзания, требуется монтаж воронки с электроподогревом. В противном случае будут формироваться ледяные пробки, закупоривающие патрубок системы. Если расстояние между воронкой и обогреваемым помещением превышает 1 метр, прогревать следует и горизонтальные трубы водоотвода с крыши.

Материал для элементов водостока

На данный момент промышленность выпускает множество конфигураций водостоков, которые отличаются между собой по форме желобов, по материалу и так далее. Самыми простыми и дешевыми являются водосточные системы, элементы которых выполнены из обычной оцинкованной стали. Такие водостоки применяются при устройстве водоотводящей системы в многоэтажных домах. Нередко можно видеть их и на частных жилых домах.

Схема монтажа воронки водостока.

В качестве материала для изготовления элементов водосточных систем может использоваться и пластик, который также сейчас входит в моду. На отдельных домах можно встретить водостоки, выполненные из меди. Конечно, такая система стоит не малых денег, поэтому позволить ее себе может не каждый. Очень часто ее не могут сделать по одной простой причине – нет гармонии со всем остальным фасадом. Медный желоб и стояк отлично подойдут под , но очень некрасиво будут смотреться на фоне металлической черепицы. В большинстве случаев в частных домах применяются элементы, выкрашенные в какой-либо цвет или покрытые слоем полимера.

Что касается материала, то медь будет самым лучшим вариантом с точки зрения надежности и долговечности. Рассматривая более дешевые варианты, такие как сталь и пластик, нужно учитывать много факторов. Например, для внутреннего водостока отлично подойдут и пластиковые элементы, и металлические, а вот для внешнего лучше всего применять металлические, так как сталь в меньшей степени подвержена воздействию низких температур. Выбор материала зависит и от кровельного покрытия. Например, для гибкой черепицы отлично подойдут ПВХ-элементы, а вот для обычного шифера – металлические.

Расчет водостока для любого типа кровли

Мы рекомендуем ответственно подойти к выбору водосточной системы. Наш удобный в использовании калькулятор водостока позволит вам рассчитать в режиме онлайн стоимость материала, узнать виды и количество элементов, которые понадобятся для организации дождевого стока.

Если вы затрудняетесь в проведении расчетов или хотите уточнить цены, закажите обратный звонок. Опытные менеджеры Grand Line предоставят профессиональную консультацию по всем интересующим вопросам.

Программа дополнительно автоматически рассчитывает схему резки желобов по всему периметру крыши. Широкая цветовая гамма позволит подобрать идеальный цвет для вашего водостока.

Перед началом работы с калькулятором проведите замер кровли (укажите ширину ската, высоту от грунта до карниза, длину карнизного свеса). Любые замеры (вне зависимости от сложности геометрии) следует производить высококвалифицированному специалисту.

Геометрия кровли влияет на количество элементов водостока. Grand Line осуществляет продажу надежных и высококачественных водостоков для:

• скатной кровли (односкатная / двускатная, вальмовая, шатровая, мансардная);
• плоской кровли.

Ливневая система в плоской крыше, как и в скатной, снабжена водосточными трубами, соединительными элементами, воронками. В частных домах, коттеджах, многоэтажных домах устанавливают наружный водосток (вдоль одной стороны фасада или точечный).

Для дачных домов, небольших коттеджей подходят водостоки 125х90. Для средних и крупных коттеджей используют системы водостоков 150х100.

Расчет осуществляется с учетом коротких обрезков или без них.

Правила и нюансы монтажного процесса

Необходимо отметить, что водосток внутреннего исполнения будет работать долго и эффективно, если его грамотно сделать. Можно правильно провести расчет, использовать для его сооружения самые лучшие и качественные материалы, но одна даже самая маленькая ошибка при сборке или установке приведет к большим проблемам. Поэтому стоит очень требовательно отнестись к соблюдению достаточно простых правил.

• Если плоская крыша дома небольших размеров, то можно на ней установить две водоприемные воронки. Если площадь большая, то необходимо рассчитать требуемое количество водоприемных элементов и равномерно распределить их по всей плоскости кровли. В своде норм и правил говориться, что одна воронка должна устанавливаться на площадь в 20 м².

• Нельзя монтировать воронки ближе, чем на 1 м от стен здания.

• Расстояние между соседними воронками, подключенными к одному трубному стояку, не должно быть меньше 20 м.

• Если в качестве материала для элементов водосточной системы был выбран один из металлов, то необходимо весь водосток оборудовать нагревательным кабелем. Это необходимая мера, которая убережет всю систему от деформации и быстрого выхода из строя.

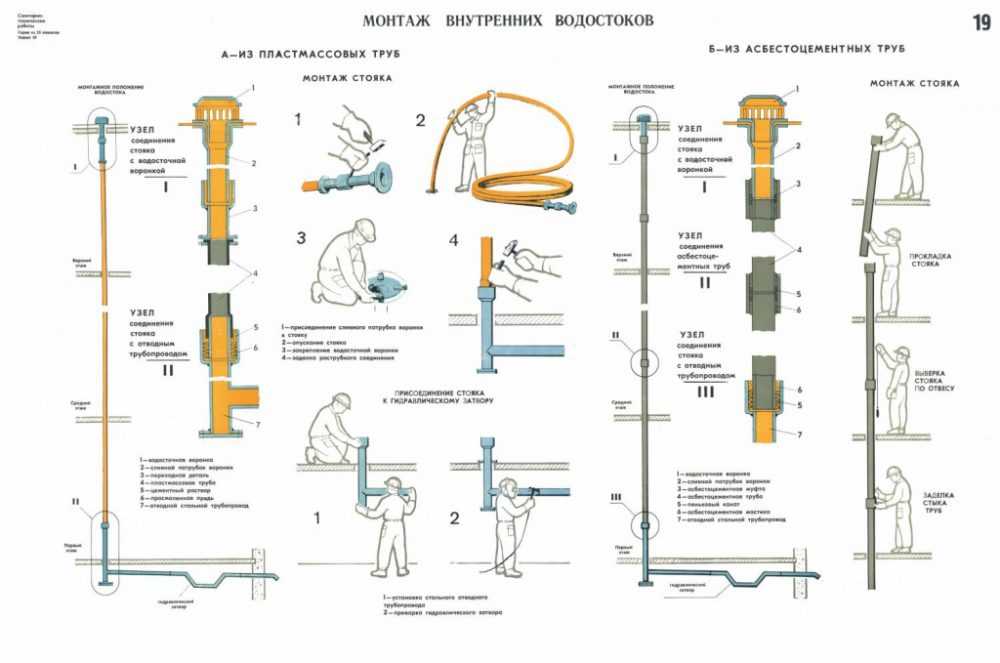

Как правильно провести монтаж внутренних водостоков

Если плоская крыша дома является многоуровневой, то на каждом уровне устанавливается своя водосточная система с точным расчетом элементов, как по количеству, так и по параметрам

Особое внимание тем разноуровневым крышам, у которых перепад плоскостей составляет более 4 м. И еще раз о герметичности стыков

Этому параметру особое внимание, потому что ремонт внутренней системы водостока намного сложнее, чем внешнего.

Обычно всю поверхность кровельной плоскости разделяют на участки. При этом на каждый стояк выделяется 150-200 м².

Уклон крыши в сторону водоприемной воронки должен составлять 1-2°.

Расчет сечения труб производят с учетом такого соотношения: на 1 м² плоскости крыши должен быть установлен стояк сечением 1-1,5 см². Это самая простая форма расчета, но она обычно действенна.

Все стояки обязательно устанавливают в отапливаемых зонах здания, в противном случае велика вероятность, что зимой они просто замерзнут.

Воронку устанавливают так, чтобы полностью обеспечить герметичное ее прилегание к плоскости кровельной конструкции. Поэтому рулонный материал обычно укладывают поверх бортов воронки.

Для снижения шума перемещающейся воды трубные элементы рекомендуется закрыть шумопоглощающими материалами.

Как правильно устанавливать водоприемную воронку

Как показывает практика, именно установка воронок вызывает некоторые сложности. Здесь главное – добиться полной герметичности прижима. Поэтому в отверстие, которое делается на плоской крыше для установки водоприемного устройства, вставляют стакан. Именно он будет формировать водоприем и обеспечивать герметизацию.

Сам стакан устанавливают только тогда, когда на крышу будет уложен подкладочный ковер. То есть гидроизоляционный материал, который всегда укладывают под кровельное покрытие, даже рулонное. Борта стакана должны лечь поверх гидроизоляции, что уже будет обеспечивать герметичность конструкции. Крепление воронки проводят с помощью клеевых составов или саморезами.

После чего на крышу укладывают кровельный материал. Что касается формирования отверстия, то обычно это делают так:

• укладывают полосу кровельного материала поверх стакана;

• затем вырезают острым ножом отверстие точно по краям устройства;

• далее устанавливают колпак или защитную решетку.

В видео показано, как надо правильно на плоской крыше устанавливать водоприемную воронку внутреннего водостока:

Добавим, что воронки, состоящие из двух частей, себя оправдывают на все сто процентов. Они легко компенсируют подвижки утеплителя при изменениях температуры воздуха.

Есть еще один момент, который касается эффективной работы внутреннего водостока. Это соединение воронок к одному стояку. Обычно для этого используют отводящие трубные участки, которые прокладывают под перекрытием здания, но над потолком. Так как водосток – система самотечная, то эти участки надо прокладывать под небольшим наклоном – 1-2°. Именно их надо обязательно изолировать шумопоглащающими материалами.

И последнее

Немаловажное значение придается системе обогрева внутреннего водостока. Самое главное – не допустить попадания внутрь системы кусочков льда, которые перекроют сечение, что приведет к закупориванию

Поэтому именно около водоприемных воронок и укладывают греющий кабель. Здесь много разных вариантов расположения, один из них на фото ниже.

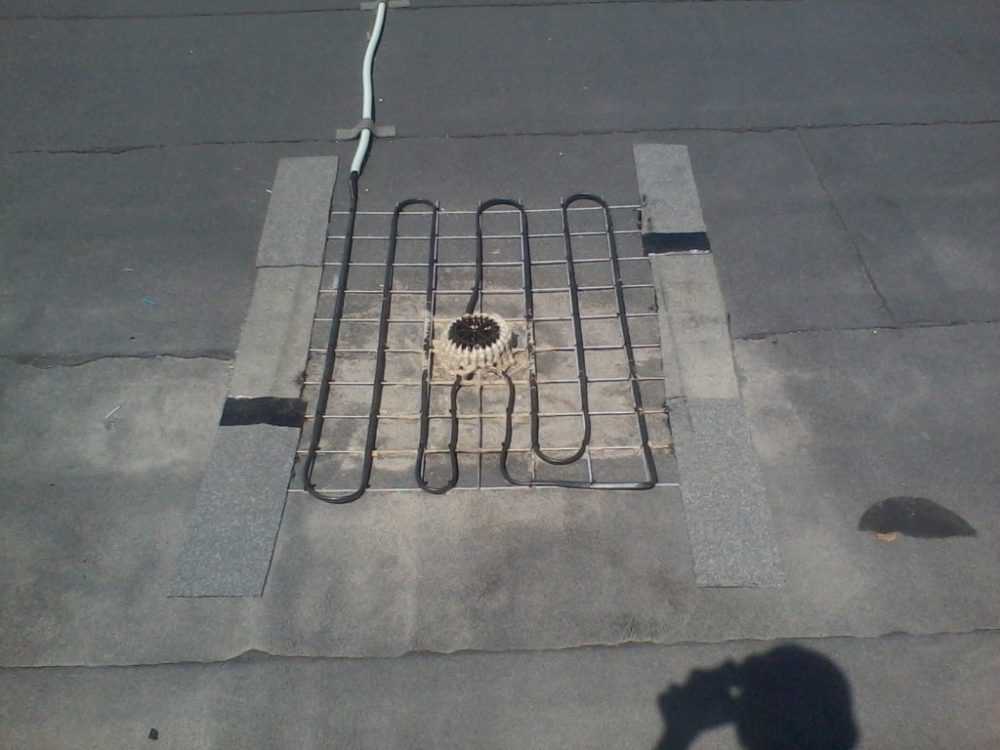

Как уложить греющий кабель около водоприемной воронки

Монтаж

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.

• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку  с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

 Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в  уровне.

 Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

 Обратите внимание на места установки двух кронштейнов:

1. расположение воронки;
2. соединитель желоба;
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

Желоба

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения  колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Важно помнить о мусоре и листьях в желобе, которые засоряют водосточную систему. Для ликвидации подобной ситуации нужно поставить систему решетки-листеуловителя.

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.
