Неорганизованный и организованный водосток для скатной и плоской кровли

Как устроена водосточная система?

Мы уже говорили о том, что наружный организованный водосток можно вполне соорудить своими руками. Для этого понадобятся следующие элементы:

  • Трубы для слива воды. В данном случае, целесообразнее будет использовать пластиковые трубы, ведь они намного проще в монтаже.
  • Герметик для смазывания щелей и стыков.
  • Желоба.
  • Хомуты и скобы, удерживающие трубы.
  • Клеевой состав.
  • Воронки.
  • Антиобледенительная система.

По всему периметру ската необходимо установить специальные кронштейны, которые будут удерживать лотки для стекания воды. Устанавливаются они на расстоянии 50 см друг от друга, а крепятся к доске, либо к последнему элементу обрешетки крыши.

Лоток должен быть установлен под определенным углом к воронке со стояком, чтобы вода самостоятельно стекала по нему. Стояк может быть установлен под углом или прямо, в этом особых рекомендаций нет.

Устройство водосточной системы

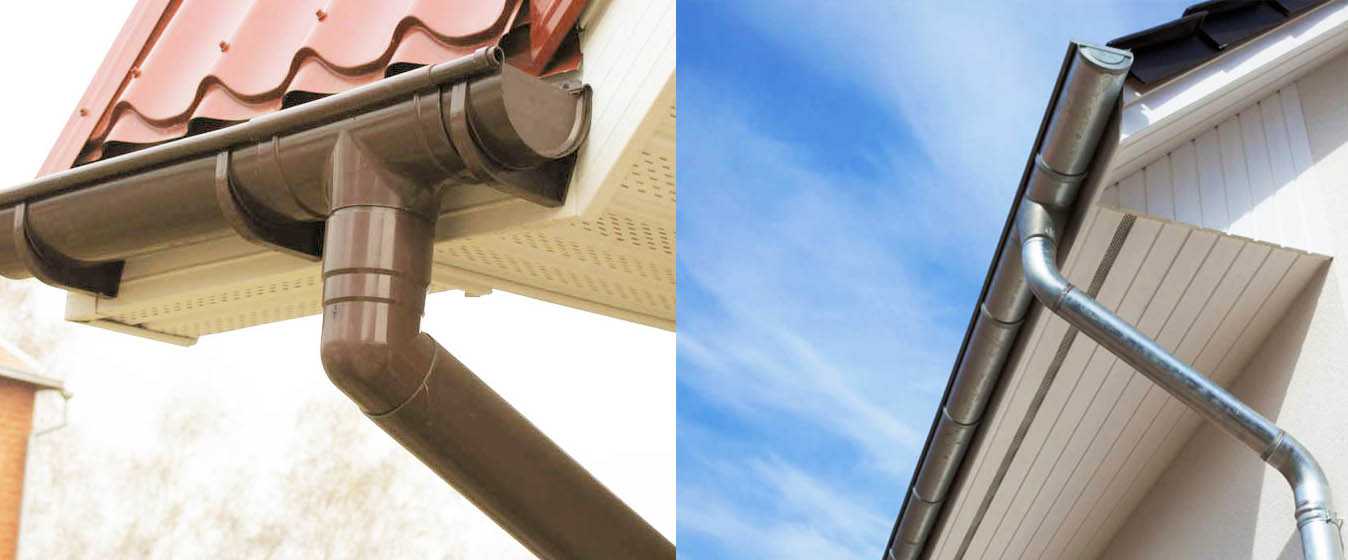

Материал изготовления водосточных систем

Современный организованный водосток наружный самая востребованная система отвода воды с поверхности кровли. Сегодня на отечественном рынке компании – производители предлагают широкий выбор продукции, которая отличается материалом изготовления, формой, сечением желобов и диаметром водосточных труб, как для внутреннего водостока. так и для внешнего.

Водосточные ПВХ системы характеризуются рядом преимуществ:

  • устойчивость к атмосферным осадкам;
  • небольшой вес;
  • отсутствие коррозии;
  • простота и легкость монтажа, который осуществляется клеевым способом или с использованием резиновых уплотнителей.

Не менее популярны водостоки, сделанные из оцинкованной стали, имеющие полимерное покрытие, поскольку они долговечны и прочны.

Пример оригинальный организованных водостоков на видео:

Рис. 1 Водосточная система RUFLEX

Для удаления воды с кровель должен предусматриваться внутренний или наружный организованный водоотвод.

Внутренний водоотвод предусматривается преимущественно в отапливаемых зданиях и сооружениях с рулонными и мастичными кровлями.

На кровлях из мелкоштучных материалов, асбестоцементных волнистых листов, листовой стали, меди, металлочерепицы и металлического профлиста должен предусматриваться наружный организованный водоотвод. При соответствующем обосновании может быть предусмотрен внутренний водосток на таких кровлях с отводом воды через воронки в ендовах.

В соответствии с п. 1.49 СНиП 2.08.01 допускается предусматривать неорганизованный водосток с крыш 1-2 этажных зданий при условии устройств козырьков над входами. Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках.При организованном водоотводе площадь кровли, приходящаяся на одну воронку, должна устанавливаться расчетом по СНиП 2.04.03 и СНиП 2.04.01.

Оси воронок внутреннего водоотвода должны находиться на расстоянии не менее 600 мм от парапетов и других выступающих частей здания. Местное понижение кровли в местах установки воронок должно составлять 15-20 мм в радиусе 0,5 м.

При неорганизованном водоотводе вынос карниза от плоскости стены должен быть не менее 300 мм

Общие сновные требования к системе отвода осадочных вод можно сформулировать сле­дующим образом:

поверхность покрытия крыш должна быть устойчивой к воздействию осадков и мороза;
материал кровельного покрытия должен
обладать устойчивостью к воздействию света и повышенной температуры;
накапливаемые на поверхности крыши осадки посредством определенной водоотводящей системы должны быть удале­ны в сторону от здания;
с поверхности обычных крыш (а также крыш, приспособленных для ходьбы, эркеров, крыш с зелеными насаждениями) осадочные воды должны удалять­ся посредством рассчитанной системы водонакопления и водоотвода; при этом основными элементами отвода осадочных вод выступают водоотводные каналы, гал­тели, каналы накопления шлаковых вод и водоотводные колодцы с воронками.

водоотвод должен быть обеспечен соответствующим углом наклона ската крыши;
наклон ската в сторону водоотводной системы может быть уменьшен только на скатных крышах за счет применения «кобылок» (это набивки внизу стропил для образования более пологого ската);
водоотводный желоб, канал, галтель, лоток не должны сужаться в направлениистока воды;
каналы карнизов должны быть устроены таким образом, чтобы была обеспечена защита здания против снега (льда, сосулек, наледи);
поперечное сечение кровельного выпуск­ного желоба (F) и наклон в сторону стока воды должны быть обеспечены при любой поверхности ската;

Правила монтажа водосточных воронок

Устанавливая водосточные воронки, профессиональные кровельщики придерживаются следующих принципов:

  • Размещают воронки в местах, расположенных ниже основного уровня крыши. Уклон между основанием и воронкой должен составлять минимум 2 градуса, а на расстоянии 50 см увеличиваться до 5 градусов. Уклон задают при разуклонке плитами утеплителя, керамзитом или бетоном.
  • Водосточные воронки распределяют равномерно по поверхности плоской крыши из расчета 1 штука на 25 метров длины.
  • Вне зависимости от площади кровли минимальное количество водосточных воронок – две. Так как в случае засора водостока или во время сильных ливней, вторая подстрахует вышедшую из строя или не справляющуюся с большим объемом воды воронку.
  • Наименьшее допустимое расстояние между воронками водостока – 50 см. А от края крыши – 1 м.

СНиП КРОВЛИ II-26-76

Следует, однако, иметь в виду, что в зданиях в 3 этажа и выше при свободном сбросе воды увеличивается увлажнение стен здания, особенно с наветренной стороны, что вредно сказывается на их долговечности. Кроме того, при стоке талых вод на свесах карнизов образуются наледи и сосульки, очистка которых приводит к повреждению рулонного ковра и карнизов.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизнэго свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизного свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Промышленные здания, построенные до 1955 — 1960 гг. ( за исключением отдельных цехов с очень большой площадью крыши), как правило, имеют наружный водоотвод с организованным отводом воды по желобам и трубам или со свободным падением воды ( неорганизованный водоотвод) с карнизных свесов.

Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непосредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий ( до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе воды следует предусматривать свес карниза не менее 550 мм. Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18 — 20м друг от друга. Крепят трубы к стене с помощью костылей.

Особого внимания заслуживает вопрос о рациональных системах водоотвода с покрытий зданий и конструктивном решении элементов этих систем. Наиболее широко применяемый на Севере наружный неорганизованный водоотвод с покрытий приводит к образованию на свесах кровель наледей и сосулек, увлажнению материалов конструкций карнизных узлов и ускоренному разрушению примыкающих участков стен и покрытий.

Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.

Страницы: 1

Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20:3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

  • если длина карниза крыши в пределах 10 м, то монтируют один стояк;
  • если больше данной величины, то несколько стояков.

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.


Два стояка на одном скате Источник yandex.ru

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

  • до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;
  • 30-50 м² – труба 87 мм, лоток 100-120;
  • 50-125 – соответственно 100 и 150 мм;
  • Свыше 125 м², труба 110 мм, желоб 150-200 мм.

Устройство водостоков на мягкой кровле: принципы монтажа наружного организованного

Неоспорима роль систем водостока в вопросе защиты внешних стен и цоколя здания от воды, а фундамента – от излишнего увлажнения. Подобные системы собирают воду с крыши и направляют в одно место, предотвращая тем самым его преждевременное разрушение. Это также своего рода красивый аксессуар – подобранный в тон фасаду водосток может придавать зданию уникальный и эстетичный внешний вид.

Нельзя забывать об отводе дождевой или талой воды и при монтаже мягкой кровли. Присутствие системы водостока – это одно из важных условий ее грамотного выполнения. Для кровли этого типа в равной степени подходят как стальные, так и пластиковые водостоки системы. Хотя в последнее время все большее предпочтение отдается пластиковым, которые помимо того, что обладают многими основными качествами стальных, прочностью, долговечностью, высокой сопротивляемостью огню и т. д., имеют значительно меньший вес и более низкую цену.

Неорганизованный водоотвод

Неорганизованный водоотвод с совмещенных крыш при высоте зданий в три этажа и более приводит к повышенному увлажнению стен, образованию наледей, порче кровельного ковра и поэтому не может быть рекомендован.

Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.

Так называемый неорганизованный водоотвод с совмещенных крыш допускается в зданиях высотой не более 5 этажей, не имеющих балконов и отделенных от тротуаров и проезжих дорог газонами.

Что такое организованный и неорганизованный водосток

Наружный организованный водосток – это система водоотвода, которая устанавливается снаружи здания. Существуют пластиковые и металлические водостоки для крыши. Они состоят из целого комплекса элементов:

  • водосточных труб;
  • колена и держателей этих труб;
  • водосливов;
  • воронок;
  • желобов, креплений и заглушек для них.

При неорганизованном водостоке вода стекает не в канализацию, а прямо на землю, причем не по трубам, как при организованной системе, а произвольно за счет уклона кровли. Такой водосток не требует также ни желобов, ни водосборных воронок. Лишь в отдельных случаях над фасадом монтируют козырек.

Монтаж системы на кровлю

Монтаж внутренних водостоков предусматривает выполнение следующих инструкций:

1. Равномерное расположение водоприемных воронок по всей площади кровли.

2. Расположение воронок в самых нижних участках кровли.

3. Подсоединенные к одной ветви трубопровода, воронки не должны располагаться на расстоянии более 20 метров друг от друга.

4. Воронки располагаются на расстоянии не менее метра от стен здания или парапетов.

5. Монтаж водосточной системы подразумевает соединение водоприемных воронок и трубопровода под углом 90 градусов, дальнейшее отклонение труб может быть изменено только под углом 45 градусов, или с применением двух отводов по 45 градусов.

6. Во избежание засорения системы и нарушения слаженной работы, не допускается направление в сифонную водосточную систему посторонних стоков.

7. При превышении площади крыши 5000 м2 или разности высот 4 метра, для каждого такого участка устраиваются отдельные дренажные системы.

Для визуального представления процесса рекомендуем вам посмотреть видео по монтажу:

Эксплуатационные особенности внутренних водостоков

Во избежание ремонта внутренних водостоков, нужно заранее обратить внимание на теплоизоляцию труб, которые проходят вблизи от наружных стен или холодных крыш, ведь постоянно наполненные водой участки водостока могут промерзнуть. Чтобы этого избежать, устраивается электроподогрев воронок и участков системы, подвергающихся риску промерзания

Чтобы этого избежать, устраивается электроподогрев воронок и участков системы, подвергающихся риску промерзания.

Предусматривается также пароизоляция труб, чтобы предупредить образование конденсата на трубах по причине разницы температур кровли и воздуха.

Скорость стекающей воды вызывает повышенное выделение шума. Чтобы его уменьшить, прокладывают трубопроводы с применением шумопоглощающих материалов или в специальных каналах, которые располагаются в строительных конструкциях.

Внутренняя сифонная водосточная система заканчивается на горизонтальных или вертикальных участках, после чего в силу конструктивной особенности переходит в самотечную систему, что возможно из-за установки труб большего диаметра.

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

Расчетный расход дождевых вод на водосточный стояк, л/с

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

(34)

для кровель с уклоном свыше 1,5%

(35)

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

(36)

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

Нормативные документы

Главное меню

4. Водоотводящие устройства

4.1. Удаление с кровель дождевых и талых вод следует предусматривать с учетом норм проектирования соответствующих зданий и сооружений и требований строительных норм по проектированию канализации и водостоков зданий.

4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли на пониженных участках каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.

4.3. Для поддержания уровня воды при необходимости охлаждения кровли водой следует предусматривать установку съемных переливных патрубков.

4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок; при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.

Присоединение воронок, установленных по обеим сторонам шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков, обеспечивающих герметичность и эластичность соединений.

4.5. Не допускается установка водосточных стояков в толще наружных стен. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию.

Допускается предусматривать обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

4.6. Чаши водосточных воронок должны быть жестко прикреплены хомутами к несущим настилам или к плитам покрытий и соединены со стояками внутренних водостоков через компенсаторы.

В покрытиях типов П-1, П-2, П-5 для установки водосточных воронок следует предусматривать стальные оцинкованные поддоны.

4.7. В местах установки водосточных воронок основной водоизоляционный ковер, наклеиваемый на фланец воронки, необходимо усиливать тремя мастичными слоями, армированными двумя слоями стеклохолста или стеклосетки согласно рис. 4 прил. 6. Усиление слоев основного водоизоляционного ковра допускается предусматривать также двумя слоями рулонных материалов, применяемых для устройства кровли, и слоем мешковины, пропитанной в мастике.

Прижимное кольцо должно жестко крепиться к чаше воронки.

4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании; при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв.см на 1 кв.м площади кровли.

Как правильно сделать водосток: важные правила ↑

Чтобы система водоотвода работала гарантированно надежно, ее монтаж должен быть выполнен с учетом конкретных требований:

желоб устанавливают с определенным уклоном в сторону сточной воронки. Наклон должен составлять около 10 см или 1% на каждый линейный метр длины. В ситуации, когда на стене закреплены две водоотводящие трубы, уклон должен быть выполнен в обе стороны, начиная от середины желоба. Если же труба одна, и расположена по центру стены, требования к устройству те же, только в обратном направлении;

в домах, имеющих усложненную форму с ризалитами на фасаде и эркерами, желоб при монтаже практически огибает каждый поворот крыши. Поэтому обязательно нужно учесть, что количество изгибов до мест расположения стоков не должно быть больше трех. В противном случае неизбежно в них образуются заторы из листвы и разного мусора.

трубы водоотлива не рекомендуется располагать у входа в дом или рядом с воротами гаража. В период оттепели зимой, когда снег на крыше тает, по ним вниз начинает стекать вода, а к утру у входа на крыльце и дорожках образуется наледь.

[stextbox >

категорически запрещено устанавливать сливные трубы во внутренних углах строения. На этих участках риск, что пропускной способности может не хватить, чтобы справиться с потоком дождя, значительно выше. И в этом случае среди вероятных исходов – перелив воды и нарушение герметичности элементов.

Решение проблемы промерзания водостоков

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.

https://youtube.com/watch?v=m6XGj9v7W88

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

  1. Колпаковые. Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.

Плоские. Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом.
С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

С вертикальным или горизонтальным выпуском.

СП 17.13330.2011 Кровли. Актуализированная редакция СНиП II-26-76

Удаление с кровель дождевых и талых вод следует предусматривать с учетом норм проектирования соответствующих зданий и сооружений и требований строительных норм по проектированию канализации и водостоков зданий.

4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли на пониженных участках каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.

4.3. Для поддержания уровня воды при необходимости охлаждения кровли водой следует предусматривать установку съемных переливных патрубков.

4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок; при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.

Присоединение воронок, установленных по обеим сторонам шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков, обеспечивающих герметичность и эластичность соединений.

4.5. Не допускается установка водосточных стояков в толще наружных стен. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию.

Допускается предусматривать обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

4.6. Чаши водосточных воронок должны быть жестко прикреплены хомутами к несущим настилам или к плитам покрытий и соединены со стояками внутренних водостоков через компенсаторы.

В покрытиях типов П-1, П-2, П-5 для установки водосточных воронок следует предусматривать стальные оцинкованные поддоны.

4.7. В местах установки водосточных воронок основной водоизоляционный ковер, наклеиваемый на фланец воронки, необходимо усиливать тремя мастичными слоями, армированными двумя слоями стеклохолста или стеклосетки согласно рис. 4 прил. 6. Усиление слоев основного водоизоляционного ковра допускается предусматривать также двумя слоями рулонных материалов, применяемых для устройства кровли, и слоем мешковины, пропитанной в мастике.

Прижимное кольцо должно жестко крепиться к чаше воронки.

4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании; при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв.см на 1 кв.м площади кровли.

Правила монтажа и нормы (СНиП)

Организованный внутренний водосток является достаточно популярным способом водоотведения с крыш, ведь его можно организовывать вне зависимости от климатических условий региона.

Такая система включает в себя несколько частей:

  • воронка, в которую поступает стекающая вода;
  • стояк;
  • труба отвода;
  • выпуск.

Вот несколько рекомендаций, которые будут полезными при монтаже этой системы водоотведения:

  • Необходимо поделить всю поверхность крыши на участки.
  • Одна труба слива должна идти на каждые 200 квадратных метров пространства кровли.
  • Нужно соблюсти уклон кровли к водоприемникам — он должен быть порядка 2%.
  • Под зданием должен быть сооружен коллектор для сбора воды, который также должен быть подключен к основной канализации.
  • При монтаже системы можно использовать трубы определенного диаметра и длины. Разрешен диаметр в 10, 14 и 18 см, а длина должна составлять 70 или 138 см.
  • Чтобы система работала стабильно круглый год, все стояки должны находится в отапливаемой зоне.
  • Воронка должна быть встроена в кровлю герметично, чтобы вода не просачивалась сквозь щели.

Не стоит также забывать про регулярную очистку водостока.

Организованные водостоки

Основное предназначение водосточной системы заключается в сборе и отводе талых и дождевых вод в систему ливневой или обычной канализации. Целью этих мероприятий является недопущение попадания влаги на стены, отмостку и фундамент здания, чтобы воспрепятствовать ее разрушительному действию и необходимости последующего дорогостоящего ремонта. Дополнительной функцией водосточной системы является придание сооружению оригинального и приятного внешнего вида. Как и все прочие виды строительных конструкций, создание водостока регламентируется соответствующим СНиПом 31-06-2009 в редакции СП 118.13330.2012, введенной в действие 01.09.2014 года.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
