Кровельные воронки для плоских кровель HL

Представляем Вашему вниманию кровельные воронки для плоских традиционных, инверсионных, эксплуатируемых, «зеленых» кровель. Компания HL производит более полусотни наименований кровельных воронок, подходящих под любой тип кровли. Сориентироваться в таком разнообразии не всегда просто, поэтому по вашему кровельному «пирогу» сотрудники нашей организации бесплатно подберут воронку и при необходимости выполнят эскиз узла водостока.

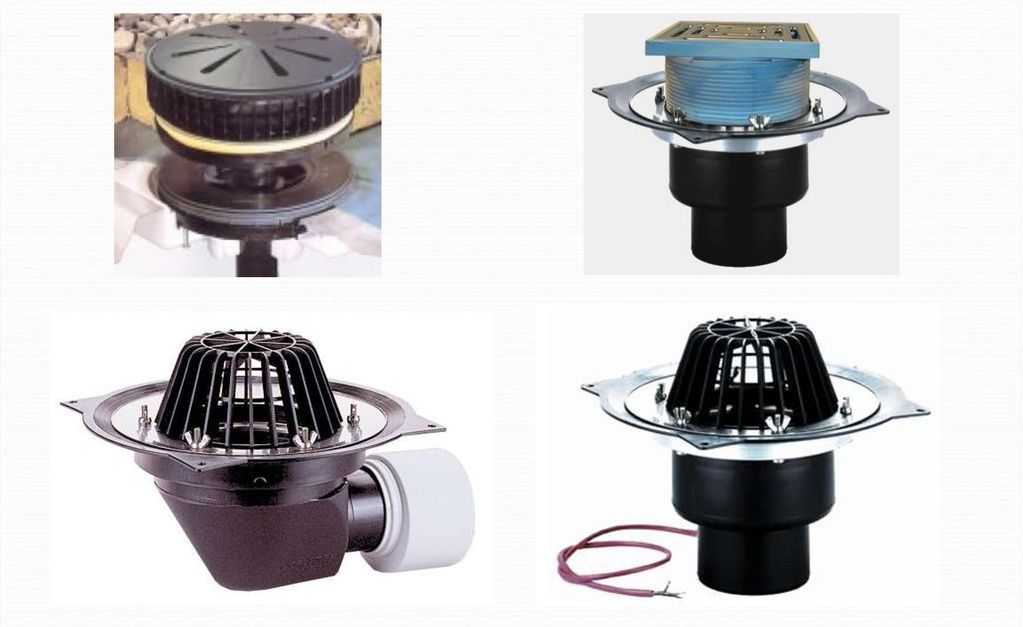

кровельная воронка, с электрообогревом, с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с электрообогревом,с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160

Аэратор для плоской кровли

Для обеспечения выведения излишков водяных паров из подкровельного пространства устанавливаются специальные аэраторы (технониколь). Монтаж данных устройств может осуществляться как на этапе строительства, так и уже в процессе эксплуатации.

Важное свойство аэраторов – противостояние воздействию коррозии и температурным перепадам, поэтому изготавливаются они преимущественно из нержавеющей стали или высокопрочного пластика. Такие элементы легко выдерживают температурный режим от 50 до 90 градусов по Цельсию

Аэраторы должны быть равномерно распределены по всей поверхности пологой кровли. Для максимально точного расчета их количества следует учитывать такие факторы как площадь крыши, качество ее покрытия, а также уровень концентрации влаги и конденсата.

Аэратор

Виды водосточных систем

Человек всегда стремился защитить свое жилище от дождевой воды. Сначала это были желоба из выдолбленных стволов деревьев. С развитием ремесел водостоки приобрели декоративные черты. Часто их сооружали из керамики или мрамора. Позднее стали обшивать листами меди, свинца, железа, покрывать дегтем, краской.

Сейчас водосточные системы производят из коррозионно-устойчивых материалов:

• оцинкованной стали;
• полимеров;
• металла с пластиковым покрытием;
• алюминия;
• чугуна;
• меди;
• сплавов цинка и титана.

Домашние умельцы своими руками изготавливают водостоки из листовой оцинковки, канализационных ПВХ-труб, деревянных досок и даже пластиковых бутылок.

Водосток из металла с покрытием

Металлические конструкции механически прочны и долговечны, не боятся перепадов температур, ультрафиолета. При невысоких требованиях к внешней привлекательности используют оцинкованные водостоки. Чугунные воронки и трубы применяют для сбора воды на плоских кровлях и в многоэтажном строительстве.

Металл с пластиковым покрытием выглядит декоративно. Водосточные системы создают с кровлей единую завершенную композицию, что является важным аспектом при строительстве частных домов или общественных зданий.

Трубы покрывают устойчивыми к истиранию и коррозии полимерами — ПВХ, полиэстером, полиуретаном, пластизолем. Материалы представлены широкой гаммой цветов: от традиционных серого, коричневого или белого до необычных ярких оттенков синего или зеленого. Сочетаются со стенами из кирпича, камня, с отделкой сайдингом. Можно подобрать конструкцию, подчеркивающую дизайн любой кровли.

Водосточные трубы из алюминия, меди или цинк-титана относят к классу Премиум — это самые дорогие металлические конструкции. Их отличают высокая коррозионная стойкость, долговечность и декоративность. Хорошо сочетаются с элитными кровлями из сланцевой черепицы или медных листов.

Медный водосток премиум-класса

Пластиковые водостоки сочетают высокую устойчивость к влаге, легкость и доступную цену. Их изготавливают из поливинилхлорида с добавками, увеличивающими стойкость к УФ-излучению и механическому воздействию. Срок службы достигает 15 лет, гарантия отдельных производителей — до 25 лет. Используют совместно с кровлями из ондулина или гибкой черепицы, хотя возможны и другие варианты.

Полимерные трубы создают меньше шума, чем металлические. Они менее прочные, чем металлические. На морозе становятся хрупкими. При колебаниях температуры способны значительно изменять линейные размеры, поэтому при монтаже применяют компенсаторы.

Система из полимерных материалов

Что представляют собой водосборные воронки

Водосборная воронка кровли – это неотъемлемый элемент водосточной системы сооружения, который обеспечивает сбор дождевой и талой снеговой воды, а также направляет ее движение вниз по трубе.

При обустройстве плоских кровель целесообразно применять максимально простые конструкции водосборных воронок, подразумевающие наличии широкого горизонтального водоприемного борта, стакана и колпака.

Приступая к монтажу водосборных воронок на покатой крыше, следует всю ее поверхность разделить на равные участки, имеющие правильную геометрическую форму. Это позволит правильно определить требуемое количество данных элементов – по одной воронке устанавливается на каждые 0,75 кв. м. площади кровли.

Водосборные воронки

Водосточная воронка для плоской кровли – виды, особенности конструкции и материалы изготовления

Водоприемная воронка для плоской кровли изготавливается из следующих материалов:

• Пластиковые воронки из поливинилхлорида.

• Металл, покрытый цинком. Это самый распространенный материал для изготовления воронок. Он недорого стоит и хорошо справляется со своими функциями.

• Медь. Данный материал не пользуется популярностью из-за высокой стоимости изделий.

Воронки бывают:

• Плоские. Такие воронки устанавливают на плоские крыши, которые планируют часто использовать. Если крышу покрывают асфальтом или плиткой, в уровень с ними монтируют плоские воронки.

• Колпаковые. Имеют защитную фильтрационную сетку. Эта сетка предохраняет водосток от засорения. Ее форма представляет собой колпак, поднимающийся над уровнем кровли.





















Водосточные воронки для кровли

Воронки могут иметь горизонтальный выпуск или вертикальный. Различие между ними состоит в расположении отверстия для слива относительно фасада здания. Воронки с горизонтальным выпуском имеют отводящий трубопровод, который проходит через слой утеплителя. Такие воронки не очень удобны, потому что при выполнении технических работ по замене водоотводящих труб или воронок требуется вскрыть значительный участок кровли. Если укладывать горизонтальную магистраль выше границы промерзания, то в трубах могут образоваться ледяные заторы. Ледовые пробки в трубах чреваты протечками и застаиванием воды. Горизонтальную систему применяют на кровлях, не имеющих чердака. На обычных плоских крышах используют воронки с вертикальным выпуском.

К воронке можно подвести кабель для подгрева. Благодаря этому снег вокруг будет подтапливаться.

Лед внутри и вокруг воронки не застынет, а снег и водяные массы не скопятся на крыше

Можно встретить воронки комбинированных конструкций.

Особенности монтажа дымохода

При возведении дымохода необходимо учитывать, что он должен соответствовать ряду определенных требований:

• выделяемые в процессе сгорания топлива газы должны в полном объеме выводиться в атмосферу по дымовым каналам;
• площадь сечения дымоходной трубы должна соответствовать мощности печи или камина (прочитайте: «Дымоход для камина: размеры»). При использовании на разных участках дымоходной трубы с круглым и прямоугольным сечением необходимо следить за тем, чтобы круглые каналы не были меньше прямоугольных (подробнее: «Расчет дымовых труб для частных и промышленных дымоходов»);
• минимальная высота дымохода должна составлять 5 метров. Если поблизости располагаются вытяжные каналы вентиляции, то их высота должна соответствовать высоте дымоходной трубы;
• каждый дымоход обычно имеет не менее трех изгибов, при этом их радиус не должен быть меньше диаметра трубы (прочитайте: «Расчет диаметра дымохода — основные моменты»);
• в дымоходе должны присутствовать специальные каналы глубиной 25 сантиметров, при помощи которых осуществляется очистка скапливающихся в его основании отложений (про «Как почистить печь от сажи»).

Высота дымохода над кровлей может отличаться в зависимости от конкретных обстоятельств и условий:

• над плоской кровлей – не менее полуметра;
• высота дымохода над коньком, при условии, что расстояние между коньком и трубой составляет минимум полтора метра, — также не менее полуметра (про «Оптимальная высота дымохода относительно конька крыши – правила расчета расстояния»);
• при расстоянии между коньком и крышей в пределах от полутора до трех метров – на уровне конька или несколько выше;
• если вас интересует, как рассчитать высоту дымохода при расстоянии между дымовой трубой и коньком, превышающем три метра, то необходимо провести воображаемую линию от конька к горизонту под углом в 10 градусов, и устанавливать дымоход с таким расчетом, чтобы он был на уровне этой линии или немного выше нее (подробнее: «Правила установки дымоходов — самостоятельный монтаж»).

В том случае, если дымоход возвышается над крышей более, чем на полтора метра, или его невозможно надежно закрепить к несущим элементам, необходимо использовать специальные хомуты-растяжки либо конструкцию, выполняющую функцию мачты.

Монтаж элементов дымохода производится снизу вверх, начиная от отопительного прибора, при этом внутренняя дымоходная труба вставляется в предыдущую, а наружная одевается на нее. Для эффективной герметизации следует использовать средство, рабочая температура которого составляет не менее 1000 градусов.

Расчет высоты дымохода должен производиться с таким расчетом, чтобы места стыков с тройниками, отводами и прочими элементами, скрепляемые посредством хомутов, располагались вне перекрытий потолка. Через каждые два метра дымохода должны устанавливаться стеновые кронштейны, а на тройнике должен монтироваться опорный кронштейн. При необходимости крепления элементов дымоходной системы к различного рода строительным конструкциям применяют консоли и опорные площадки, находящиеся друг от друга на расстоянии не более пяти метров (дополнительно прочитайте статью: «Высота трубы над крышей»).

В процессе монтажа дымовых каналов нельзя допускать их соприкосновения с электропроводкой, газовой трубой и иными коммуникациями. При проведении дымохода через кровлю и систему перекрытия необходимо оставлять от обрешетки и прочих элементов отступ, который бы обеспечивал должную пожаробезопасность. Чтобы предотвратить возгорание примыкающих к дымоходу конструкций из горючих материалов следует либо также оставлять отступы, либо делать разделы из негорючих материалов. Размеры данных разделов при использовании в конструкции здания горючих материалов должны составлять 500 миллиметров, для защищенных конструкций – 380 миллиметров. Защищенными считаются конструкции, зашитые металлическими листами по 8-миллиметровому асбестокартону, либо покрытые 25-миллиметровым слоем штукатурки по металлической сетке.

Как правильно выбрать и установить дымоход, подробнее на видео:

Принцип действия и функции аэратора

Принцип действия аэратора основан на существующей постоянной разнице температур и давления в подкровельной зоне и на выходе, ближе к внешней среде. Влажный воздух из участков с высоким давлением и температурой поднимается в зону с более низкими показателями.

Так в трубе аэратора возникает воздушная тяга, которая и выводит излишки влаги. Принцип действия дефлектора определяет его основные функции:

• устранение конденсата, который собирается в нижнем слое гидроизоляции, что способствует сохранению материала;
• вывод пара, поднимающегося изнутри здания во внешнюю среду, что позволяет не скапливаться конденсату под кровлей;
• препятствие намоканию теплоизоляционного слоя, что помогает уменьшить теплопотери;
• предотвращение негативного воздействия влаги на деревянные конструкции стропил и, благодаря этому, увеличение срока их эксплуатации;
• защита от образования пузырей и деформаций в кровельном ковре.

Подшивка карнизов крыши, варианты

Существует два варианта выполнения подшивки карниза крыши своими руками. Они основные и имеют свои особенности, плюсы и минусы. Каждый сам решает, какой именно вариант выбрать, однако, не только желание определяет выбор. Рассмотрим их:

1. Отделка карниза по стропилам.
2. Отделка карниза по коробу из дерева (горизонтальная).

Начнем с подшивки по стропилам. Этот способ используют в том случае, когда кровля имеет небольшой угол наклона (не больше 30 градусов, при выносе до 50 см). Как гласит название, материал фиксируется к стропилам. Способ довольно легкий, только вот сложность подобного вида подшивки в том, что для его реализации нужен идеально ровная плоскость, образуемая стропилами. На фото видно, как реализована эта подшивка к стропилам.

При этом материал набивается к обрешетке под неким углом, но не ровно относительно стены. Сами планки можно набивать к обрешетке параллельно стене или же перпендикулярно плоскости стропил. А их фиксация происходит к каркасу посредством металлических уголков или шурупов.

Увидеть, как именно подшивается карниз крыши своими руками к стропилам, вы можете из этого видео. Оно поможет вам сделать все правильно и быстро.

Куда сложнее сделать горизонтальную подшивку с использованием деревянного короба. Он используется в тех случаях, когда крыша имеет большой наклон. Сперва нужно создать этот деревянный короб. В таком случае потребуется обрезная доска, толщина которой 4 см. Их нужно крепить между краем стропил и стеной постройки. При этом один край доски будет фиксироваться к стропильным ногам, а другой к доске, что примыкает стене. Это наглядно видно на данном фото.

Короб играет роль каркаса, к которому и фиксируются планки. В таком случае они находятся перпендикулярно к стене, образуя горизонтальную подшивку. Посмотрите это видео, чтобы разобраться в этом виде подшивки веса.

Горизонтальная вентиляция

Во время эксплуатации кровли могут случаться повреждения слоя пароизоляции, в результате которых влага попадает в утеплитель, что приводит к его промерзанию в холодное время года. Все это значительно сокращает теплоизоляционные характеристики материала. По этой причине большое значение имеет устройство вентилируемой кровли.

Вентиляции плоских конструкций представляет собой систему аэраторов (пластиковых или металлических трубок), которые располагаются над мембраной кровли. Система выходит на поверхность кровли в форме защищенных сетками зонтиков. Они должны располагаться в самых возвышающихся точках крыши.

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Многих домовладельцев интересует, можно ли оформить карниз для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

• Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
• Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Заключение

Разобраться в обильном ассортименте водосточных воронок и технических подробностях поначалу может быть нелегко. Чтобы принять правильное решение, определите ваши приоритеты и цели, стоящие перед системой водостока и воронками. Выбор значительно сузится, когда станет четко понятно, каких конкретно результатов вы хотите добиться по окончанию работ. Если в течение зимы на крышу будет выпадать много снега – понятно, что потребуется устанавливать систему подогрева треб от оледенения. Если выходящие за пределы стен желоба не вписываются в дизайн здания – понятно, что водосток будет предпочтительнее спрятать.

Для расчета и монтажа системы водостока самым оптимальным вариантом будет обратиться к специалистам. Строительные нормы содержат массу нюансов, которые в любом случае потребуется учитывать в целях безопасности. Профессионалы помогут рассчитать смету, исходя из ваших потребностей, и выполнят все работы быстро и с гарантией.
