Расчет монолитного перекрытия

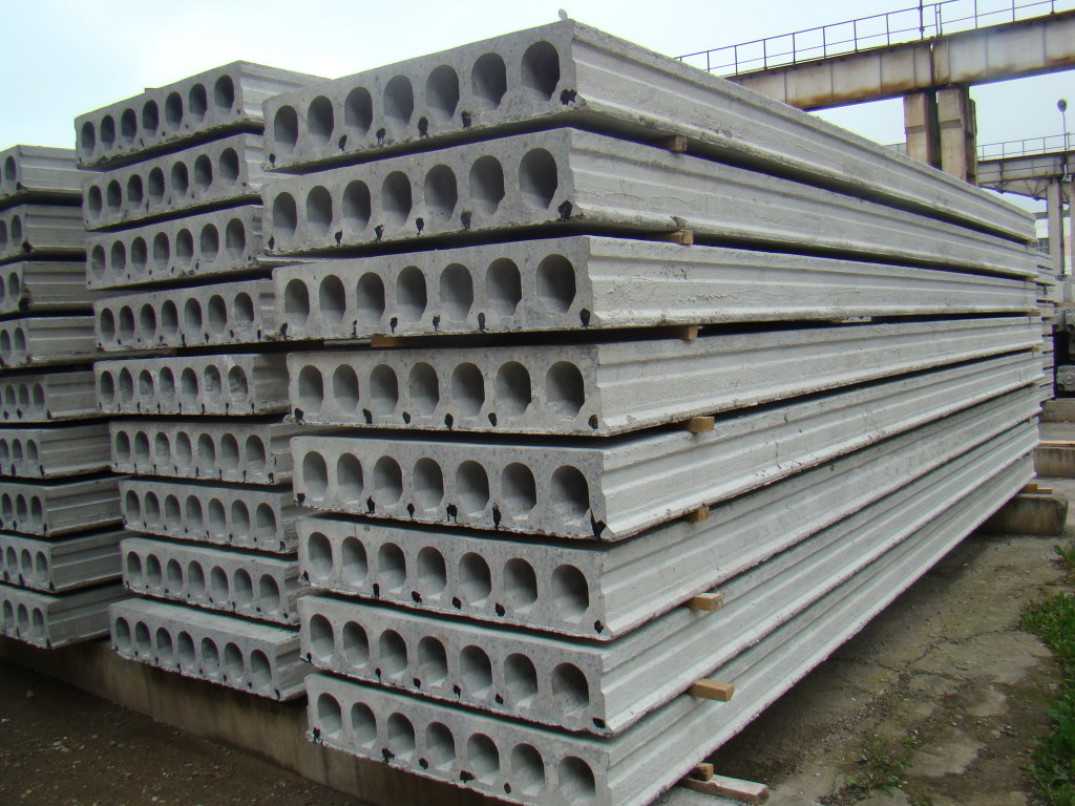

Виды и особенности пустотных плит

Многопустотные ЖБИ для горизонтальных ограждающих и несущих конструкций по технологии производства бывают такого типа:

  • ПК – характеризуется применением опалубочного метода формования, при котором заливка бетона осуществляется в специальные формы, имеющие стандартные размеры.
  • ПБ – применяется методика непрерывного безопалубочного формования, при котором получается плита-полуфабрикат большой длины, разрезаемая на элементы заданных габаритов после того, как бетон наберет необходимую прочность.

По толщине ЖБИ подразделяются на такие разновидности:

  • Стандартные — ПК и ПБ с толщиной 220 мм.
  • Облегченные ПНО (производство осуществляется по опалубочной технологии), 1,6ПБ и 3,1ПБ (производятся по современному безопалубочному методу) с толщиной 160 мм.

Друг от друга плиты ПК и ПБ отличаются такими аспектами:

  • Внутреннее армирование – благодаря конструкции армирующего каркаса в изготовленных безопалубочным методом изделиях оказывает возможным резание их под углом от 0 до 180°. Однако лучше всего, если данная процедура будет осуществляться в заводских условиях. Противопоказано разрезание ПК, так как это может стать причиной нарушения несущей способности плиты.
  • Конфигурация продольных технологических отверстий – выполненные по опалубочной технологии изделия характеризуются большими и круглыми пустотами, что делает возможным прокладку инженерных коммуникаций внутри них (например, канализационных стояков).
  • Качество поверхности – благодаря новой технологии изготовления плиты ПБ обладают идеальной геометрией и более качественной поверхностью без сколов и наплывов. Кроме того, можно позволяет сэкономить на последующих отделочных работах.

Особенности и преимущества изделий

К преимуществам использования пустотных железобетонных плит относительно монолитных перекрытий можно отнести следующее:

  • Небольшой вес, благодаря чему сводится к минимуму нагрузка на фундамент и стены.
  • Минимальная трудоемкость и быстрый монтаж – укладка осуществляется с привлечением автокрана в течение считанных часов. Заделка щелей и обкладка пустот также осуществляется довольно быстро.
  • Низкая стоимость, обусловленная отсутствием необходимости в аренде или покупки дополнительного инструмента и оснастки (арматура, опалубка, вибрационное оборудование и т.д.).
  • Дополнительная теплоизоляция и звукоизоляция –содержащийся в технологических пустотах воздух способствует снижению уровня проникающего извне шума и уменьшению потерь тепла.
  • Широкий спектр плит по типоразмерам – ПБ выпускаются длиной 1,6-10,8 м, а ПК от 1,6-7,2 м.

Из минусов можно отметить необходимость в использовании грузоподъемной техники, нуждающейся в свободном подъезде к месту , где проводятся монтажные работы. Перед монтажом плит на стены из материалов низкой плотности (пеноблок, газосиликат и т.д.) потребуется сооружение армопояса, располагаемого по периметру несущих стен «коробки».

Порядок расчета потребности материала онлайн калькулятором

После того, как расчет монолитного перекрытия произведен и вы знаете его габаритные размеры, нужно подсчитать необходимое количество материалов. Сегодня мало кто самостоятельно считает потребность арматуры и бетона, ведь можно воспользоваться специальным онлайн-калькулятором. Это удобно и занимает считанные минуты времени.

Фото 5. Уплотнение бетонной смеси при сооружении монолитной плиты

Последовательность расчета следующая:

  1. Ввести в специальное поле марку бетона.
  2. Указать длину, ширину и толщину плиты.
  3. Заполнить дополнительные поля (например, по длине арматуры и способу ее крепления) при их наличии.
  4. Нажать кнопку «Рассчитать».

После этого калькулятор расчета автоматически выведет всю нужную информацию, которая включает объем и вес бетона, рекомендуемый диаметр арматуры для армирующего каркаса, размер ячейки сетки, величину нахлеста стержней при армировании, необходимое количество прутков в метрах и килограммах, а также данные по материалам для сооружения опалубки.

Фото 6. Заглаживание бетонной смеси после заливки и уплотнения

В заключение хотим еще раз напомнить, что приведенные выше данные основаны на рекомендациях строительных норм и правил и актуальны не для всех объектов. Наши эксперты настоятельно рекомендуют доверять расчет параметров монолитного бетонного перекрытия квалифицированным специалистам, которые рассчитают все с учетом предполагаемых кратковременных, постоянных нагрузок и других факторов.

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 12340 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 14522 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 10481 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 7568 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 6579 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 17360 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 9420 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 11647 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 11744 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5398 руб/штПодробнее

Как самостоятельно посчитать нагрузку

Чтобы выполнить расчет нагрузки на перекрытие, нужно определить положение плиты в конструкции здания, для чего необходим проект или поэтажный план. Вес, приходящийся на плиту, зависит от отделки пола и потолка, наличия стоящих на ней перегородок, меблировки и оборудования помещения.

Расчет можно вести по площади всего перекрытия, суммируя нагрузки целого этажа и разделив полученное значение на количество панелей, необходимых для устройства межэтажной перегородки. Но более точные данные получают, вычисляя нагрузки покомнатно либо на отдельную плиту, потому что для спальни с легкой отделкой и ванной с теплым полом в бетонной стяжке и тяжелым оборудованием она может очень отличаться.


Нагрузка на плиты в разных частях дома отличается Источник mdv63.ru

Для примера возьмем ту же плиту ПК40.12-8. При толщине 220 мм её вес составляет 1420 кг (этот параметр указывается в технической документации). Также потребуется вычислить площадь бетонной панели. В нашем случае она равна 4,8м2.

Расчет ведется при условии опирания плиты на две торцевые стороны. Если она дополнительно опирается на внутренние несущие стены или колонны, нагрузка снижается.

Технологический зазор необходим для обеспечения целостности перегородки при прогибе плиты Источник homemasters.ru

Преимущества плитного перекрытия

  1. Современная промышленность выпускает плиты очень высокой прочности. Их надёжность обусловлена применением новейших производственных технологий и стойких бетонов. Применяют изделия даже в сейсмически активных регионах.
  2. Железобетонные конструкции, установленные по системе перекрёстных балок, справляются с огромными нагрузками.
  3. Плиты характеризуются продолжительным сроком эксплуатации, нетребовательностью в уходе. Использование их в качестве основы позволяет упростить нанесение отделочного материала (финишного покрытия).
  4. Пустотелые решения устойчивы к минусовым температурам, не боятся огня и выделяются великолепными теплоизоляционными характеристиками.
  5. Грамотное и профессиональное строительство коттеджей обеспечивает водонепроницаемость объекта, его изоляцию от газа и постороннего шума.

Дополнительные данные

При расчета перекрытий нужно определить класс бетона и арматуры.

Однако, если знать все технические характеристики перекрытия и хотя бы приблизительный вес, который будет нагружать их, то произвести расчеты не представляется очень сложной задачей. Надо учитывать, что существует несколько классификаций нагрузок.

Так, первый тип зависит от того, какова продолжительность нагрузок. То есть нужно исходить из того, что они могут быть постоянными и временными. К постоянным относят: вес мебели, людей, бытовой техники и иных предметов, постоянно находящихся в квартире. Сюда надо также отнести и вес несущей конструкции, грунта и горного давления. Что касается временных нагрузок, то сюда относят те, которые возникают при строительстве здания, хранении и перевозке различных конструкций.

Есть и особые нагрузки, которые подразумевают сейсмическое или взрывное воздействие, а также измененную структуру грунта. К кратковременным относят – от оборудования, когда осуществляется строительство дома, а еще гололедные и ветряные (то есть климатические). При расчете максимальной нагрузки надо учитывать длительные нагрузки, к ним относятся такие, как:

Замерзание воды во внутренних полостях плиты перекрытия: 1- образование льда; 2- трещины; 3- железобетонный пояс жесткости; 4 -стенка в полкирпича; 5- бетонная стяжка; 6 – покрытие пола.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор; они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы; с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают; цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
  • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

  • монолитное балочное перекрытие; безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия. имеющие несъемную опалубку; по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

  • чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра; расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания | Строительный справочник

Требуется собрать нагрузки на монолитную плиту перекрытия жилого дома. Толщина плиты 200 мм. Состав пола представлен на рис. 1.

Решение

Определим нормативные значения действующих нагрузок. Для удобства восприятия материала постоянные нагрузки будем обозначать индексом q, кратковременные — индексом ν, длительные — индексом p.

Жилые здания относятся ко II уровню ответственности, следовательно, коэффициент надежности по ответственности γн = 1,0. На этот коэффициент будем умножать значения всех нагрузок. (Для выбора коэффициента см. статью Коэффициент надежности по ответственности зданий и сооружений)

Сначала рассмотрим нагрузки от плиты перекрытия и конструкции пола.  Эти нагрузки являются постоянными, т.к. действуют на всем протяжении эксплуатации здания.

1. Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). Толщина плиты δ1 = 200 мм = 0,2 м, тогда нормативное значение нагрузки от собственного веса плиты перекрытия составляет:

q1 = 25*δ1*γн = 25*0,2*1,0 = 5,0 кН/м2.

2. Нормативная нагрузка от звукоизоляционного слоя из экструдированного пенополистирола плотностью ρ2 = 35 кг/м3 (0,35 кН/м3) и толщиной δ2 = 30 мм = 0,03 м:

q2 = ρ2*δ2*γн = 0,35*0,03*1,0 = 0,01 кН/м2.

3. Нормативная нагрузка от цементно-песчаной стяжки плотностью ρ3 = 1800 кг/м3 (18 кН/м3) и толщиной δ3 = 40 мм = 0,04 м:

q3 = ρ3*δ3*γн = 18*0,04*1,0 = 0,72 кН/м2.

4. Нормативная нагрузка от плиты ДВП плотностью ρ4 = 800 кг/м3 (8 кН/м3) и толщиной δ4 = 5 мм = 0,005 м:

q4 = ρ4*δ4*γн = 8*0,005*1,0 = 0,04 кН/м2.

5. Нормативная нагрузка от паркетной доски плотностью ρ5 = 600 кг/м3 (6 кН/м3) и толщиной δ5 = 20 мм = 0,02 м:

q5 = ρ5*δ5*γн = 6*0,02*1,0 = 0,12 кН/м2.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 + q3 + q4 + q5 = 5 + 0,01 + 0,72 + 0,04 + 0,12 +5,89 кН/м2.

Расчетное значение нагрузки получаем путем умножения ее нормативного значения на коэффициент надежности по нагрузке γt.

ν1p = ν1*γt = 1,5*1,3 = 1,95 кН/м2.

Длительную нагрузку от людей и мебели получаем путем умножения ее полного значения на коэффициент 0,35, указанный в табл. 6, т.е:

р1 = 0,35*ν1 = 0,35*1,5 = 0,53 кН/м2;

р1р = р1*γt =0,53*1,3 = 0,69 кН/м2.

Полученные данные запишем в таблицу 1.

Помимо нагрузки от людей необходимо учесть нагрузки от перегородок. Поскольку мы проектируем современное здание со свободной планировкой и заранее не знаем расположение перегородок (нам известно лишь то, что они будут кирпичными толщиной 120 мм при высоте этажа 3,3 м), принимаем эквивалентную равномерно распределенную нагрузку с нормативным значением 0,5 кН/м2. С учетом коэффициента γн = 1,0 окончательное значение составит:

р2 = 0,5*γн = 0,5*1,9 =0,5 кН/м2.

При соответствующем обосновании в случае необходимости нормативная нагрузка от перегородок может приниматься и большего значения.

Коэффициент надежности по нагрузке γt = 1,3, поскольку перегородки выполняются на строительной площадке. Тогда расчетное значение нагрузки от перегородок составит:

р2р = р2*γt = 0,5*1,3 = 0,65 кН/м2.

(Для выбора плотности основных строй материалов см. статьи:

Для удобства все найденные значения запишем в таблицу сбора нагрузок (табл.1).

 Таблица 1

Сбор нагрузок на плиту перекрытия

В нашем примере сейсмические, взрывные и т.п. воздействия (т.е. особые нагрузки) отсутствуют. Следовательно, будем рассматривать основные сочетания нагрузок.

I сочетание: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 5,89 + 1,5 = 7,39, кН/м2;

qIр = qp + ν1p = 6,63 + 1,95 = 8,58 кН/м2.

II вариант: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψl принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψt для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициенты Ψl и Ψt = 1,0.

qII = q + ν1 + p2 = 5,89 + 1,5 + 0,5 =7,89 кН/м2;

qIIр = qр + ν1р + p2р = 6,63+ 1,95 + 0,65 =9,23 кН/м2.

Совершенно очевидно, что II основное сочетание дает наибольшие значения нормативной и расчетной нагрузки.

Шаг 5. Подбираем сечение арматуры

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

Жидкая заливка монолитной плиты D– 600

  • Снижает себестоимость строительства, в частности сокращает расходы на доставку материалов и исключает затраты на услуги бетоновоза и бетононасоса
  • Установка по производству полистиролбетона привозится прямо на объект, наш оператор в любое время обеспечит вам необходимое количество раствора
  • Обладая превосходной прочностью материал легко поддаётся дальнейшей обработке при прокладки коммуникаций или последующей перепланировке
  • Трещены исключены, единственный бетон который имеет эластичность, это гарантированно исключает появление трещин даже при небольшой деформации
  • Самый лёгкий из всех бетонов, в 5 раз облегчает нагрузку на фундамент в сравнении с обыкновенным бетоном

Особенности панелей перекрытия с пустотами

Способность плит противостоять нагрузкам зависит от их конструкции и марки цемента, идущего на изготовление. К примеру, если плита изготовлена из цемента марки М500, то готовое изделие может удерживать точечное приложение веса в 500 кг на квадратный сантиметр. Это предельная кратковременная нагрузка на плиту перекрытия пустотную, тогда как постоянная нагрузка намного меньше этого значения.

Однако эти данные были бы верны только для плит, изготовленных из бетона без армирования. На самом деле их несущая способность гораздо выше за счет усиливающего стального каркаса из качественной арматуры.

Схема армирования ж/б плиты

Армирование плит производится во всех направлениях с усилением торцов, опирающихся на стены, двойным поясом. Это необходимо для увеличения несущей способности кромок, на которые опираются стены верхних этажей и конструкция кровли.

Это важно! Если железобетонными плитами перекрывается здание, построенное из легких ячеистых бетонов или керамических блоков, по верху несущих стен устраивают армопояс. Тяжелые перекрытия можно укладывать только на монолитный ж/б пояс

Тяжелые перекрытия можно укладывать только на монолитный ж/б пояс

Виды плит для устройства перекрытий

Прежде чем пытаться определить, какую нагрузку выдерживает плита перекрытия пустотные 6 метров или другой длины, стоит разобраться в разновидностях таких плит. Они представляют собой плоские панели с продольными внутренними полостями круглого, овального или восьмиугольного сечения.

Помимо них заводы ЖБИ выпускают и монолитные ребристые и П-образные плиты. Отсутствие в них отверстий повышает несущую способность до 2000-3000 кг/м2, но большой вес таких изделий оказывает серьезную нагрузку на фундамент и стены зданий. Поэтому в жилищном, и особенно частном домостроении предпочтение отдают пустотным плитам. Их дополнительными достоинствами являются лучшая шумоизоляция и возможность скрытой прокладки коммуникаций в пустотных каналах.

Между собой они отличаются габаритами, формой и размером пустот. Самыми распространенными являются панели с полостями круглого сечения, они имеют обозначение ПК, а предшествующая этой аббревиатуре цифра указывает на диаметр поперечного сечения каналов.

  • 1ПК – диаметр цилиндрических пустот равен 15,9 см.
  • 2ПК – 14 см.
  • 3ПК – 12,7 см.
  • 7ПК – 11,4 см.

У плит могут быть разные внешние габариты и размеры пустот

В частном и малоэтажном строительстве рекомендуется применять плиты перекрытия 7ПК с уменьшенным сечением пустот.

Аббревиатура ПБ для пустотных плит указывает на метод её формирования безопалубочным способом.

Внешние габаритные размеры плиты регламентируются стандартами. Существует множество типоразмеров, отличающихся:

  • толщиной (от 160 до 400 мм);
  • длиной (от 2,4 до 15,5 м);
  • шириной (от 1,0 до 3,6 м).

Эти данные, как и расчетная нагрузка на плиту перекрытия, записаны в маркировке изделий.

Как расшифровать маркировку

Маркировка железобетонных плит отражает все параметры, необходимые для правильного подбора изделий. Она содержит в себе указание на тип плиты, её округленную длину и ширину в дециметрах, и предельную нагрузку, выраженную в сотнях килограмм на квадратный метр.

Пример расшифровки маркировки плит ПБ

Приведем ещё один пример маркировки с разбором каждого обозначения для плиты

  • 1ПК – пустотная плита перекрытия с круглыми отверстиями сечением 15,9 см;
  • 40 – длина 400 см (округленная);
  • 12 – ширина 120 см (округленная);
  • 8 – предельная нагрузка, выраженная в кг на 1 дм2 (или 800 кг/м2).

Соответственно, если третье число в маркировке 10, то показатель нагрузки примерно равен 1000 кг/м2, если 12 – 1250 кг/м2 и т.д. Точные значения этих показателей и размеров до миллиметров и граммов указаны в производственной документации и специальных справочниках, но расчет нагрузки на плиту перекрытия можно вести и по округленным цифрам.

Расчет пропорций бетонной смеси

Рассчитать пропорции бетонной смеси – дело очень ответственное. Чтобы качество состава было на высоте, необходимо полностью соблюдать технологию, придерживаться усыновленных требований. Брать для перекрытий можно бетон только определенных марок, которые могут выдерживать предполагаемые нагрузки. Самым оптимальным вариантом является марка 350, использование четырехсотой или пятисотой допускается крайне редко, так как они слишком дороги.

Изготавливается смесь не только на основе цемента, но и с применением песка, щебня, могут использоваться и другие добавки, особенно популярны противоморозные.

Правильно рассчитать пропорции смеси для заливки можно только с учетом многочисленных факторов. К ним относятся фракция добавляемого щебня и песка, плотность, требования к будущей смеси, например, ее устойчивость к нагрузкам, ее подвижность, водоустойчивость и многое другое. Чтобы правильно подготовить к заливке раствор, необходимо учитывать соотношения между его отдельными компонентами. Цемент, как правило, принимается за единицу, а все остальные компоненты берутся в соотношении к весу цемента.

Для приготовления бетонного раствора понадобятся цемент, песок, щебень. Пропорции компонентов зависят от марки цемента.

К примеру, если требуется 25 кг цемента, 75 кг песка, 125 кг щебня, то их соотношение принято выражать таким образом: 25*75*125 или 1*3*5. Значит, цемента берется 1 часть, песка – 3 части, щебня – 5 частей.

Все пропорции вычисляются, исходя из марки бетона и требуемых параметров:

  • для М-300 массовый состав берется в таком соотношении: 1*1,9*3,7. При этом количество получаемого бетона из десяти литров цемента составляет 41 л;
  • для М-400 соотношение составляет 1*1,2*2,7. Получаемое количество бетона будет равно 31 л на каждые 10 л взятого цемента.

Расчет монолитного перекрытия

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

Схема монолитного армированного перекрытия: назначение элементов конструкции.

  1. Монолитное перекрытие имеет требуемую несущую способность.
  2. Количество и сортамент арматуры, толщина и марка бетонного перекрытия, которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
  3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
  4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

Ммах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
