Как установить стропильную систему двускатной крыши

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

1. Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.

2. Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.

3. Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.

4. Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Стропила с выносом за стеновую панель

Такой вариант применяется при малом объеме внутреннего пространства. Придется опирать стропильную ногу на балку верхнего перекрытия. Мауэрлат тут не нужен, а вот усиливающие подкосы обязательны. Для упрочнения основания можно залить ж/б пояс. Крепление балок перекрытия к монолитному поясу производится анкерами, куда врубаются опорные стойки на максимальную толщину бруса.

Схема работ:

1. Установить крайние балки перекрытия, формирующие контур свесов. Сечение балок 150*200 мм.
2. По натянутому между крайними балками шнуру, монтируются остальные брусья: расстояние между ними равно шагу стропильных ног. Утепленные крыши требуют шага стропил 0,6 м, в случае монтажа стропил с указанным шагом их можно выполнить из бруса сечения 50*150 мм.
3. Вытесав шипы подготовить опоры.
4. Установить угловые стойки и скрепить их временными опорами.
5. Отвесом определить место точек опоры балок и выбрать отверстия для них.
6. Установить рядовые стойки и пару несущих опор по центрам фронтона мансарды.
7. Уложить прогоны из досок 50*150 мм. Закрепить прогоны уголками.
8. Соединить опоры брусками, закрепив их также уголками на прогоны.
9. Скрепить ригели, для чего подойдет временный крепеж дюймовкой. Отступление от края каркаса 300-350 мм.
10. Выполнить шаблон для нижнего ряда стропилин: приложить доску-заготовку к торцу прогона и балки, определить место среза излишков, примерить и подтесать.
11. Смонтировать торцевые стропильные стойки.
12. Изготовить шаблон для верхней части стропильных ног.
13. Примерить шаблон и соорудить ярус, как будет стропильная система фото мансардной крыши наглядно покажут всю конструкцию.
14. Если шаблоны подходят идеально, изготовить нужное количество стропильных ног, смонтировать их на место, укрепить бабкой ригели, чтобы избежать их провисания и жестко пришить их к коньковой зоне. Нижняя часть не требует жесткой подшивки, она должна быть свободной.

Финальное завершение – установка каркаса фронтона, обшивка обрешеткой и кровельным материалом. Если не совсем понятно, как сделать данный проект, смотрите видео от профессионалов, материал поможет разобраться в тонкостях строительства.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

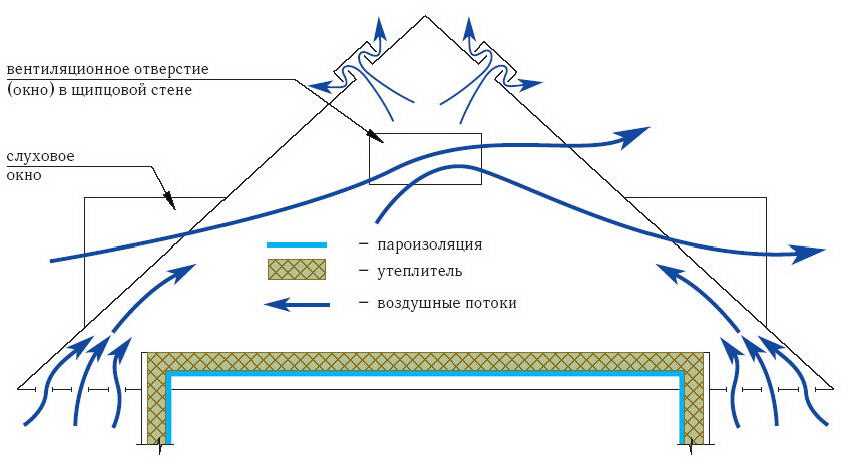

Схема естественной вентиляции дома

1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

   Коньковый аэратор на мягкой кровле

2. Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.

   Аэратор бутылочного типа

3. Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

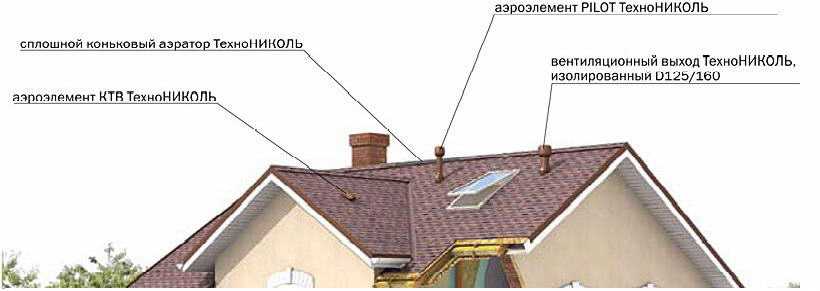

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Монтаж стропильной системы

Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги

Важно учитывать виды мансардных крыш

Далее поэтапно выполняют ряд работ:

• Отметить в центре балок место установки конькового элемента и опор;
• На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
• Первую пару стоек скрепляют затяжками из брусков;
• На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
• Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
• Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.

Другие фермы выполняются аналогично и закрепляются между собой прогонами. Расстояние между фермами может быть от 60 ми до метра.

Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами. Далее устанавливается обрешетка.

Монтаж стропильной системы

Схема монтажа

Стро­пиль­ная сис­те­ма ман­сард­ной кры­ши

Глав­ная цель при мон­та­же стро­пиль­ной сис­те­мы ман­сард­ной кры­ши – со­зда­ние удоб­ной до­пол­ни­тель­ной пло­ща­ди, где мож­но от­ды­хать, хра­нить ве­щи, ор­га­ни­зо­вать биб­лио­те­ку и мас­тер­скую.  Про­ект за­ви­сит от ко­ли­чест­ва яру­сов и фор­мы ска­тов, ко­то­рые мо­гут быть пря­мы­ми или ло­ма­ны­ми.

Стро­пиль­ная сис­те­ма ман­сард­ной кры­ши со­сто­ит из двух ти­пов кон­струк­ций: стро­пил и сто­ек. Вер­ти­каль­ный раз­рез прост­ранст­ва под кров­лей име­ет фор­му тра­пе­ции.  По­то­лок в та­кой кров­ле бу­дет со ско­сом,  ко­то­рый по­лу­ча­ет­ся из-за на­клон­ных стро­пил.

При­мер мон­та­жа ман­сард­ной кров­ли

Про­цесс мон­та­жа стро­пиль­ной сис­те­мы со­сто­ит из сле­ду­ю­щих эта­пов:

1.

Уста­нов­ка мау­эр­ла­та. Это сво­е­го ро­да «фун­да­мент» кров­ли, ко­то­рый не­сет всю ос­нов­ную на­груз­ку. Мау­эр­лат мон­ти­ру­ет­ся на ар­мо­по­яс и кре­пит­ся шпиль­ка­ми или ан­ке­ра­ми .

2. Мон­таж стро­пиль­ных ног. В даль­ней­шем на них бу­дет кре­пить­ся кро­вель­ный ма­те­ри­ал.

3. Фик­са­ция стро­пиль­ных ног вер­ти­каль­ны­ми бал­ка­ми – про­го­на­ми. Они мон­ти­ру­ют­ся ввер­ху кры­ши – конь­ко­вые про­го­ны и по­сре­ди­не (бо­ко­вые).

4. Мон­таж сто­ек. Яв­ля­ют­ся до­пол­ни­тель­ны­ми опо­ра­ми для стро­пил и конь­ка, и не­сут зна­чи­тель­ную часть на­груз­ки кров­ли.

5. Уси­ле­ние проч­нос­ти и жест­кос­ти кон­струк­ции под­ко­са­ми (на­клон­ны­ми брусь­я­ми).

Уз­лы и рас­чет на­гру­зок дву­скат­ной-ло­ман­ной ман­сард­ной кры­ши

Пе­ред мон­та­жом стро­пил, де­ре­вян­ные брусья об­ра­ба­ты­ва­ют спе­ци­аль­ны­ми ве­щест­ва­ми, ко­то­рые по­мо­га­ют за­щи­тить ма­те­ри­ал от вре­ди­те­лей, гриб­ков и ог­ня.

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Конструктивные особенности схемы стропил мансардной крыши

Стропильный каркас мансардной крыши состоит из аналогичных элементов, что и другие виды крыш:

Мауэрлат — это своеобразное основание кровельной конструкции, принимающее на себя нагрузку и распределяющее ее по периметру строения. Этот элемент может быть изготовлен из бруса сечением 15*15 см и больше, для крепления используют анкерные болты или шпильки, которые монтируют в верхний ряд коробки дома в процессе сборки. Между стеной и мауэрлатом обязательно наличие гидроизоляционного слоя, при отсутствии возможности использовать гидроизоляционный материал брус необходимо обработать битумной мастикой

При установке крепежных элементов для мауэрлата важно следить, чтобы они не попали под стропильные ноги.
Стропилины необходимы для формирования уклона крыши. Верхняя пятка этих элементов фиксируется на коньковом прогоне, внизу стропилина крепится к мауэрлату или стойке

Для изготовления стропилин используют доски 5*15 см или 10*15 см, шаг стропил мансардной крыши зависит от веса кровельного материала и может составлять 0,5-1,2 метра. Чтобы монтажные работы доставляли меньше проблем, необходимо составить схему стропильной системы двухскатной крыши с мансардой.
На стойки опирается конек или средняя часть стропильных ног, для изготовления подойдет брус одинакового сечения с мауэрлатом. Стойки располагают на балках перекрытия, поэтому расстояние между элементами совпадает.
Подкосы необходимы для поддержки стропильных ног, чем обусловлено их угловое расположение. Подкос должен уменьшать прогиб стропилин из-за тяжести собственного веса.
Затяжки стягивают пары стропильных ног в верхней и в нижней части, они предназначены для снижения распирающей нагрузки, действующей на стропилины. Выполняются эти элементы из досок хорошей прочности, при этом сечение должно соответствовать аналогичному параметру стропилин. Стоит учитывать, что ближе к коньку на затяжки приходится большая нагрузка, поэтому здесь можно усилить элемент.

Конструкция стропильной системы мансардной крыши

Различают следующие виды мансардной крыши:

• симметричная,
• несимметричная,
• ломаная,
• треугольная.

Возможна также установка одно- и многоуровневых мансард с помещениями, отличающимися по геометрической форме, что, конечно же, отражается на экстерьере здания.

Важным моментом является также расчет угла скатов крыши. Он производится с учетом следующих обстоятельств:

• климатических особенностей местности,
• применяемого материала,
• вкуса владельца в вопросе архитектуры.

Необходимо учесть, что при большом угле наклона значительно сокращается размер полезной площади, слишком маленький угол затруднит очищение кровли от грязи, осадков и снизит ее прочность.

Составляющими элементами конструкции крыши для мансарды являются:

• стропила;
• стойки;
• подкосы;
• мауэрлат;
• обрешетка;
• конек;
• кровля;
• соединительные элементы.

Также полезно узнать об устройстве стропильной системы двускатной крыши, так как она является разновидностью мансардной кровли.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами.

А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется , скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала.

Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломаная кровля, чаще всего они вытекают из достоинств:

• Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
• Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
• В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
• Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломаными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

• Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
• Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. Для начала строительства нужен сложный расчет и грамотный чертеж. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
• Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
• Высокая стоимость установки специальных мансардных окон.

Расчет и чертеж стропильной системы мансардной крыши

Выбрав тип, и определив дизайн мансарды, необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.

Стропильную систему можно рассчитать так, чтобы внутреннее пространство мансарды было просторным и комфортным

Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение

Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.

Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м

Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций. Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами. Желательно, чтобы эти составы имели и огнезащитные компоненты.

Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины

Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.

Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.

Пример схематического чертежа мансардной стропильной системы с указанием основных параметров и расстояний

Особенности строительства мансардной крыши ломаного типа

Но, стоит обратить внимание на следующие правила при их возведении

1. Доски для крепления стропильных ног должны утепляться по всей их длине. Это значительно уменьшит тепловые потери и создаст отменные условия для проживания людей.
2. Шаг и сечение стропильных ног должны выполняться в строгом соответствии с расчетными данными, которые учитывают все возможные воздействия и запас прочности.
3. Следует учитывать, что теплоизоляция будет способствовать выпадению конденсата на границе раздела теплой и холодной среды, поэтому применение пароизоляции является обязательным.
4. В качестве теплоизоляции следует использовать исключительно натуральные материалы, которые не оказывают на человека отрицательного воздействия и являются пожаробезопасными.

Особенности строительства мансардных этажей

В качестве кровельных материалов в этом случае используют

• металлочерепица;
• керамическая черепица;
• ондулин.

Они позволяют получить достаточно надежное покрытие, которое имеет отменные эксплуатационные характеристики. Основные этапы строительства и методика расчета мансардных этажей аналогична двухскатным крышам, с оговоркой на то, что мансардный этаж должен иметь наиболее высокую степень теплоизоляции, чем какое-либо другое жилое помещение. Соответственно с этими правилами выполняют качественную гидроизоляцию, тепловую изоляцию и пароизоляцию мансарды, что позволит получить комфортное и удобное помещение для проживания людей.

Блочный тип

Перекрытие становится опорой для заранее подготовленных блочных модулей. Самое большое преимущество данной системы в сборке — она простая и проводится на земле. Своими руками создавать данный тип гораздо легче, чем остальные. Важны при этом два момента:

• На земле легче соединить элементы и провести более крепкое скрепление
• В условиях высоты человек волнуется, при этом снижая качество всей постройки. На земле же погрешности не только реже возникают, но и более заметны.

В то же время есть и недостаток. Стропила мансардной крыши довольно тяжелы, что затрудняет подъем конструкции на этаж, и произвести его можно только при помощи бригады из 4 и более человек. Облегчается задача для тех, кто обладает специальной подъемной техникой, но таких единицы.

Алгоритм установки:

1. Составление проекта.
2. Создание рам — основ стен мансардного помещения. Продольные части — замена стандартным прогонам и лежням. Они, а также стойки, доставляются к месту сборки — ровной земляной поверхности.
3. Далее отмечаем места, куда будут крепиться опорные конструкции боковин. Они должны иметь вид линий, которые при последующей пилке создают гнезда для закрепления.
4. Установка и фиксация на короткий срок. Для второго применяются распорки; помимо скрепления с местом к раме присоединяются балки.
5. Балки должны иметь гнезда для соединения со стропилами в мансардной крыше. В качестве инструментов берутся бензопила и стамеска.

• На земле также создается верхний ярус стропил чердака. Основание полученной конструкции является одновременно растяжкой в рамках мансардной системы. С краю от основы создаются гнезда. Не забудьте определиться с шипами на нижних половинах стропилин.
• Проводится сцепление всех элементов верхней части между собой: в этом поможет деревянное дополнение для узла конька. Нелишним будет монтаж дополнительного ригеля.
• До перемещения на мансардную крышу создаются заготовки стропильных ног. Примеряем их к разложенным на земле рамам. Раскроить их удобнее одним махом, прихватив несколько штук струбциной. Выпиливать следует только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряется нижняя стропилина к торцу. Форма шипа прорисовывается в зоне ее нижней пятки, повторяя конфигурацию гнезда в балке. Выпиливаются шипы.
• Верхний ярус перемещается на крышу вместе со стропильными ногами нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязке стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы наглядные схемы для мансардной крыши, представляющие конструкцию.

Важно! Прочность каркаса можно увеличить, используя соединения врубкой. Это позволит избежать дополнительных элементов, к примеру, подкосов.. Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям

Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов

Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям. Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов.
