Устройство мансардной крыши

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие

Внимание нужно уделить правильности компоновки узлов в местах изгиба.

Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

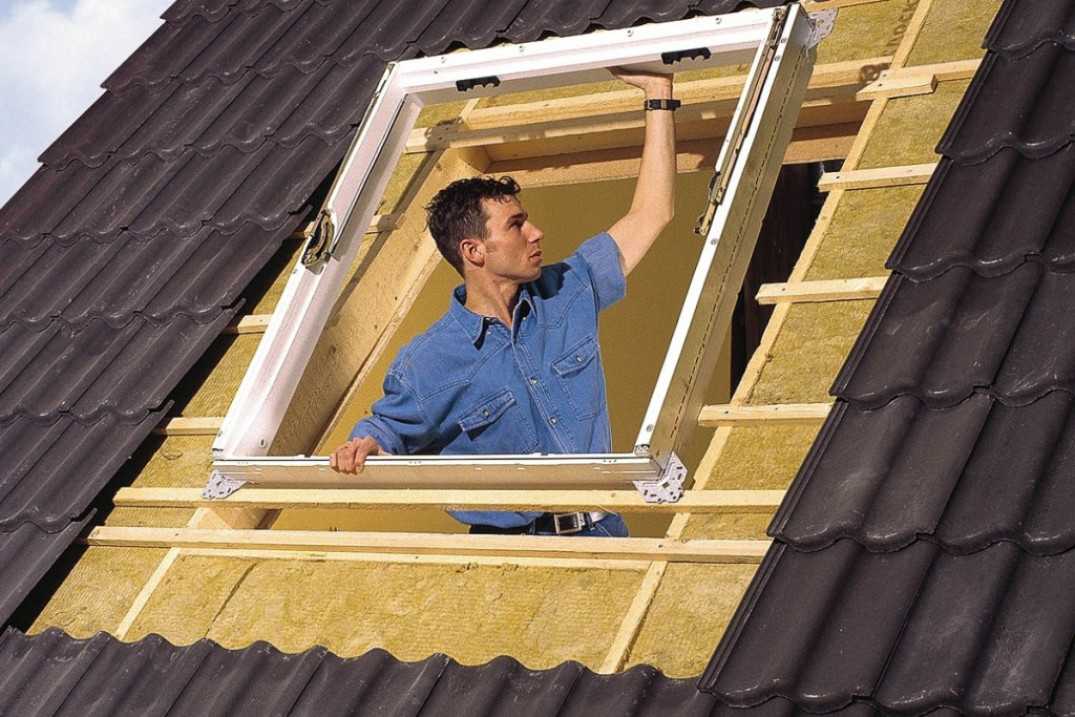

Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.

3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

Необходимые материалы

После проделанного расчета и выбранного сечения обрешетки и стропил наступает время выбора кровельного покрытия и других материалов, необходимых для обустройства ломаной крыши. Для системы стропил, прогонов и мауэрлата, расположенного по периметру крыши, будут необходимы прочные и толстые брусья из дерева. Для стропильных ног понадобятся обрезные доски. Для обрешетки и контробрешетки под гидроизоляционную пленку, утеплитель и материал кровли, нужны будут рейки и брусья меньшего размера. Для крепления соединений понадобится толстая фанера.

Обратите внимание! Материалы должны быть изготовлены из хвойной древесины влажностью до 22% без сучков, синевы и древоточцев. Все части древесины перед монтажными работами необходимо обработать антисептиками минимум в 2 слоя для предотвращения гниения

Во время эксплуатации крыши антисептические работы нужно проводить с определенной регулярностью.

На прочность конструкции крыши влияет не только правильность установки, но и качество древесины

В дополнение к антисептикам пропитка деревянных частей конструкции проводится и антипиренами, которые противодействуют горению материала

Обработку деталей из дерева проводят на открытой площадке или в помещении с нормальной циркуляцией воздуха в перчатках и респираторе. Древесину покрывают растворами в 2 слоя при помощи распылителя или кисти. Перед выполнением дальнейших работ, раствор должен полностью высохнуть.

Кроме всего вышеупомянутого для оборудования ломаной крыши надо будет приобрести в нужном количестве кровельный материал, утеплитель, гидро- и пароизоляционные материалы. Среди крепежных деталей понадобятся гвозди и саморезы, болты и гайки, шипованные пластины из металла и другие соединительные элементы.

Монтаж ломаной крыши выполняется в определенной очередности:

• Из картона высокой плотности делаются шаблоны нужных деталей, с помощью которых будут подрезаться деревянные элементы конструкции под определенным углом. Чтобы шаблоны вырезать как
• Из картона высокой плотности делаются шаблоны нужных деталей, с помощью которых будут подрезаться деревянные элементы конструкции под определенным углом. Чтобы шаблоны вырезать как можно точнее, а стропила не нужно было сильно подгонять, пользуйтесь готовым чертежом крыши.
• Приготовленные при помощи шаблона элементы поднимаются на верхнее перекрытие. К мауэрлату фиксируются боковые элементы, к которым крепятся верхние. Фиксируются секции одна с другой под нужным углом фанерными накладками.
• К верхним секциям и частям фронтона крепится прогонный брус, после чего фиксируются брусья-раскосы.
• Установка системы стропил заканчивается монтажом вертикальной стойки.

После возведения каркаса начинаются финишные работы:

Как рассчитать стропильную систему

Прежде чем рассчитать стропильную систему, выделим ее основные системообразующие элементы:

• Стропила;
• Стойки;
• Мауэрлат;
• Подкосы;
• Обрешетка;
• Конек;
• Кровля;
• Элементы соединения.

Также следует запомнить несколько правил:

1. Для строительства составляющих каркаса необходимо использовать балки сечением 100*100 мм.
2. Влажность дерева должна составлять не более 15 %.
3. Деревянные элементы необходимо обработать антисептиком.

Для расчета всех элементов первым делом определяются постоянные и временные нагрузки, которым подвергается стропильная система.

К таким относятся: собственный вес кровли и явления природы в виде ветра, дождя и снега.
В зависимости от этого и выбора соответствующего кровельного материала вычисляется угол наклона скатов.

После определения уровня требуемого наклона скатов, рассчитывают общую нагрузку на стропила. Для этого суммируют вес стропил, обрешетки и кровельного покрытия в расчете веса элемента на 1 м.кв.

Значение, которое получилось вследствие этого умножают на повышающий коэффициент 1.1 -1.4. Получаемая цифра нагрузки, в зависимости от материала кровли и утеплителя составляет от 35 до 50 кг. на 1 м.кв.

Это постоянная величина нагрузки, к которой прибавляются периодические нагрузки в виде снега или ветра.

Для определения данных нагрузок пользуются соответствующими картами для отдельно взятых регионов. Снеговая нагрузка может варьироваться от 80 до 150 кг на м.кв.

Ее следует умножить на значение 0,7 если уклон крыши от 25 до 60 градусов. От этого значения зависит, следует ли устанавливать двойные тропила и сплошную обрешетку.

После расчета нагрузки на площадь кровли и на квадратный метр рассчитывают сечение стропил. Количество стропил определяется длиной пролета крыши и составляет от 70 до 120 м, в зависимости от длины пролета скатов.

Дома в викторианском стиле с мансардой

Англия — еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.

Характерная черта домов с мансардой викторианского стиля — асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.

Фото: houzbuzz.com

Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.

Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.

Фото: houzbuzz.com

Фото: houzz.ru

Фото: houzbuzz.com

Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.

Современная интерпретация викторианской архитектуры — дом с вальмовой крышей и мансардой с небольшими балконами.

Двухскатная крыша для беседки

Замечательным изобретением наших предков является беседка. Отдых за городом, семейные торжества, встреча гостей на дачном участке и пикники — это лишь краткое перечисление тех функций, которые ассоциативно связаны с беседкой. Возможно, именно поэтому такое строение присутствует практически на каждом загородном участке. Одним из главных компонентов беседки является крыша.

Двухскатная крыша надёжно защищает беседку от дождя, пыли и опадающих листьев и придаёт ей вид сказочного теремка

Беседки строят с различными видами крыш, но самыми популярными являются именно двухскатные.

Фотогалерея: беседки с двухскатными крышами

Двускатная крыша летней беседки надёжно укроет посетителей кемпинга от дождя или прямых солнечных лучей Смещение конька используется для того, чтобы можно было установить дополнительные опоры под стропила, которые не будут мешать входу и выходу Встроенная в беседку печь превращает её в небольшое летнее кафе Беседки могут применяться в парках и зонах отдыха для укрытия посетителей от снега, дождя или жары

Принципы возведения крыши над беседкой во многом идентичны тем, что применяются при строительстве жилых домов. Разница заключается лишь в устройстве опор: кровля стоит не на стенах, а на колоннах или вертикально установленных брусках.

Виды двухскатных крыш для беседок идентичны по конструкции с крышами обычных домов

Постройка беседки может послужить хорошим опытом перед строительством большой двускатной крыши собственными силами.

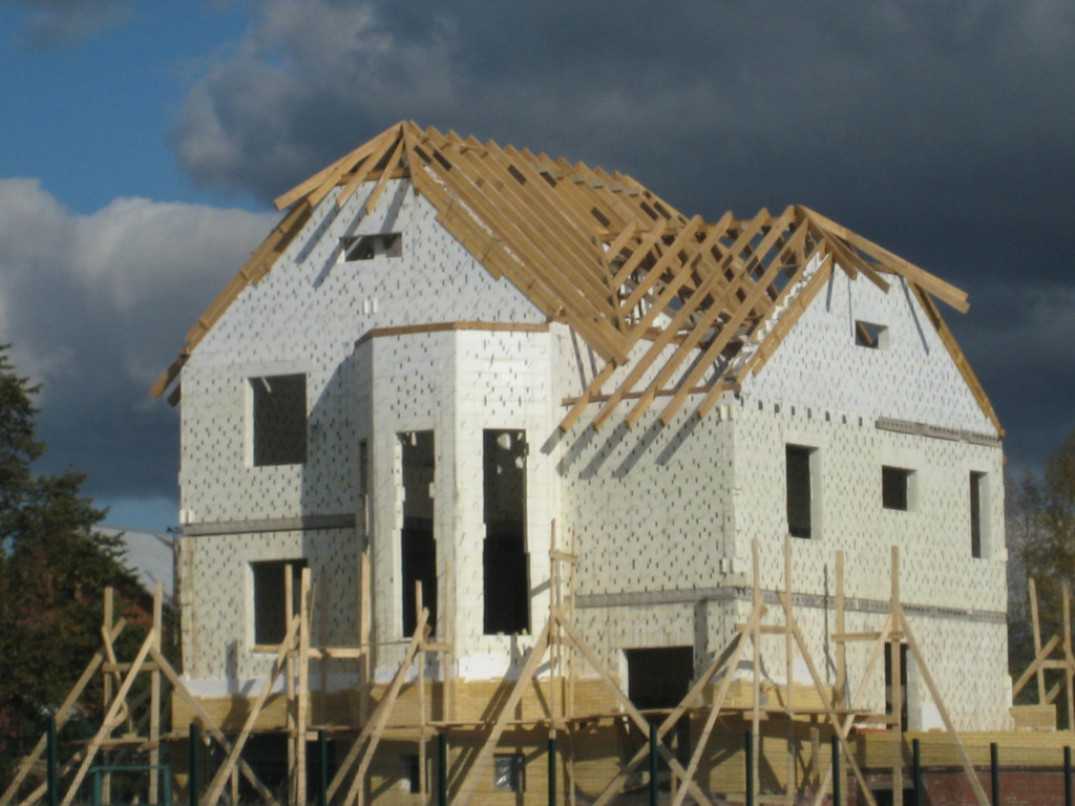

Монтаж мансардной крыши дома своими руками

После того, как выполнен подготовительный этап и у вас на руках имеется соответствующая проектная документация, можно приступать к выполнению работ по монтажу мансардной крыши своими руками. Если мансардная кровля будет устанавливаться вместо другого вида крыши, то первым этапом является демонтаж старой конструкции. После этого выполняется установка несущих кровельных конструкций, согласно следующему плану.

Устройство мауэрлата

Начинается монтаж мансардной крыши с основания – мауэрлата, на который будут устанавливаться все несущие конструкции. Для этого понадобится деревянный брус сечением в пределах от 15*15 см до 20*20 см, а также анкера диаметром более 1,2 см.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

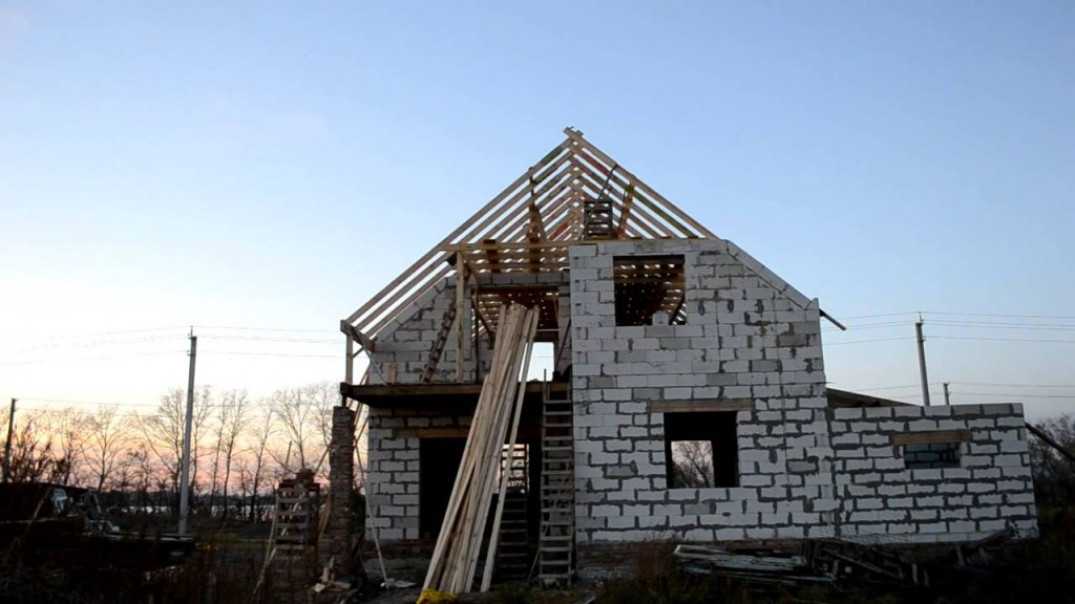

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

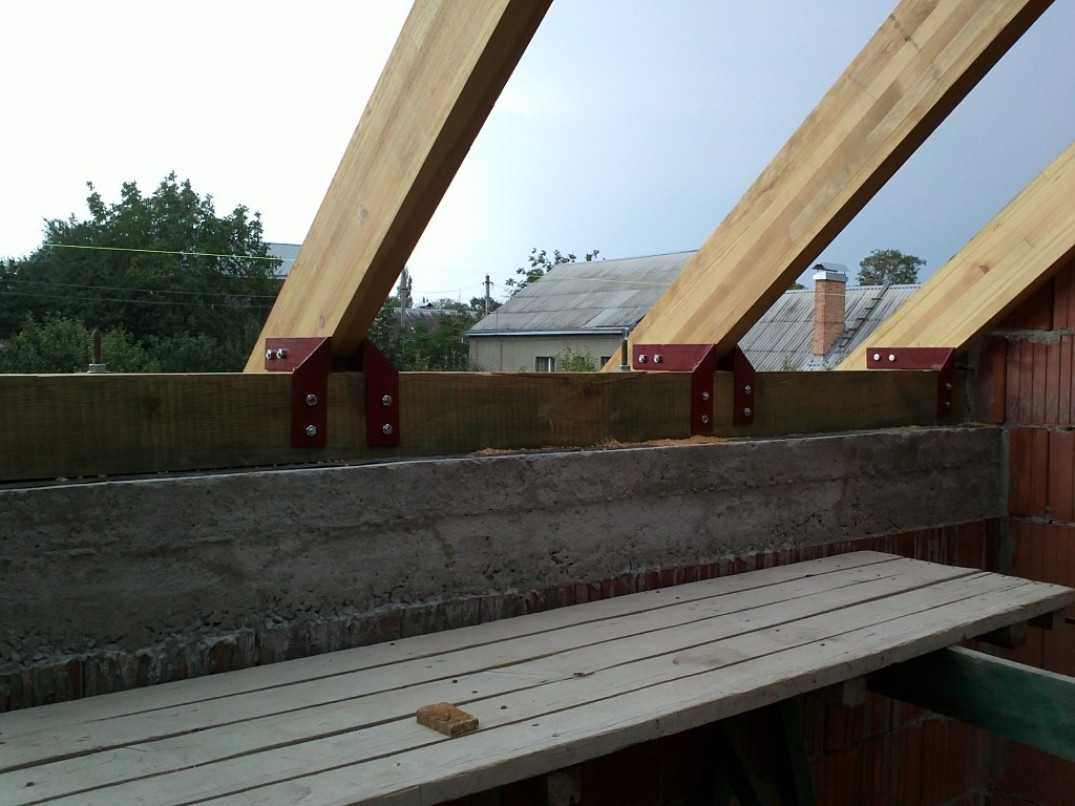

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила — рейки, которые образуют главный контур крыши;
• прогоны — горизонтальные опорные детали для стропил;
• обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Мансардная крыша своими руками: видео, фото

Сделать мансарду самостоятельно будет сложно, особенно если Вы не имеете соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может устанавливаться под различными типами крыш, но наиболее популярным является ломанная или двускатная конструкция. По схеме строения они немного отличаются между собой.

Для того чтобы определиться, какая из конструкций будет больше подходить для Вашего дома и окажется проще в монтаже, необходимо рассмотреть оба варианта более детально. К тому же мастер, который будет заниматься строительством мансардной крыши должен разбираться, какую из двух видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из существующих двух видов стропильных систем, представляет собой наслонную и висячую конструкции. Каждая из них отличается особенностью, и какую из них выбрать, зависит от того, как находятся несущие стены сооружения.

Висячая конструкция

Висячая конструкция – это система стропил, опирающая только на крайние капитальные стены. Это происходит, когда в самом доме, кроме внешних стен, нет никаких капитальных перегородок.

Эту конструкцию можно применять только в том случае, если между двумя капитальными стенами расстояние не более 8 м, поскольку эта система дает высокую нагрузку на фундамент. Чтобы снизить ее, в висячей системе применяются разные элементы, такие как затяжки и бабки, подкосы и ригели. К примеру, бабка подвешивает затяжку к коньковому соединению, а подкосы подтягивают балки к стропильным ногам.

Для балок перекрытий в висячей системе используют отесанные бревна или достаточно толстые бруски, устанавливающиеся на ребро. Их сечение должно быть не меньше 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, и чтобы не ошибиться в параметрах, лучше поручить расчеты специалисту.

Наслонная система

Наслонная система, в отличие от висячей, держится не просто на двух внешних несущих стенах, но и на капитальных перегородках, установленных на фундаменте. Поэтому, планируя постройку мансарды, необходимо заранее продумать, какой будет конструкция ленточного фундамента, на котором будут устанавливаться капитальные перегородки. Наслонная система прекрасно подходит для устройства мансарды, поскольку выдерживает высокие нагрузки, по сравнению с висячим вариантом. Он предоставляет хорошую основу для балок перекрытия и соответственно для пола мансарды.

Если же делать ломанный вариант мансардной крыши, то есть смысл использовать комбинированную систему кровли, то есть боковые стропила устанавливаются по наслонному типу, а коньковые – в виде висячей системы.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

2. Двускатные — дают возможность обустроить большое чердачное помещение.

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:
