Двускатная крыша, плюсы и минусы. виды двускатных крыш.

Подшивка фронтонного свеса крыши своими руками софитами

Далее для примера рассмотрим методику нижней отделки свесов ПВХ-ламелями. Этот материал на рынке является относительно новым. Однако он уже успел завоевать довольно-таки большую популярность у дачников. Облицовка свесов другими материалами производится примерно по такой же технологии.

Итак, что представляет собой методика подшивки фронтонных свесов крыши софитами? Выполняется облицовка с использованием таких устойчивых к УФ-излучению панелей следующим образом:

с обеих сторон свеса на саморезы крепятся специальные профили, идущие в комплекте с софитами;

пластиковые ламели нарезаются на куски шириной на 15 мм меньше, чем расстояние между профилями;

нарезанные куски крепятся с двух сторон к профилям саморезами.

При выполнении подшивки фронтонных свесов крыши досками вместо профиля обычно используются рейки. С применением этих же элементов могут монтироваться и ПВХ-панели, сайдинг, профлист. Также для крепления таких материалов часто используется и металлический профиль.

Схема проведения кладки кирпичного фронтона

При проведении обустройства фронтона нужно помнить, что первый ряд кирпичей нужно начинать класть на сухую поверхность, без применения раствора. Затем нужно зафиксировать отметки и сделать под них углы. Так можно избежать неровностей при возведении конструкции. При срезе обязательно нужно учитывать толщину кирпичного шва. После этого нужно провести такие работы:

подрезать торцевую стену;
выложить фронтон полностью;
выровнять боковые стороны;
укрепить конструкцию;
придать прочность путем возведения армирующей стены внутри чердака.

Все работы по обустройству кровли нужно выполнять после того, как будет полностью сделана кирпичная кладка.

Теплые крыши из профнастила

Сегодня основное требование к элементам зданий и сооружений – снижение тепловых потерь, а значит, теплые крыши – веление времени. Отметим, что утепленные кровельные конструкции в основном сооружают, если под ними будут организованы жилые помещения (мансарды). Если там будет просто чердак, то утепляют перекрытие дома, а крышу оставляют холодной.

Кратко, как утеплить мансардную крышу, покрытую профнастилом:

Снизу по стропильным ногам укладывают пароизоляционную пленку, которую к ним и крепят с помощью металлических скоб и степлера. Укладку проводят полосами, начиная снизу. Сами полосы раскладывают внахлест относительно друг друга со смещением в пределах 10-20 см. Чем меньше угол наклона крыши, тем больше нахлест. Стыки полос обязательно закрывают самоклеящейся лентой.
Между установленными стропильными ногами закладывают утеплитель.
Сверху теплоизоляционный пирог закрывают гидроизоляционной мембраной по технологии установки пароизоляционного слоя.
Закрывают стропильную систему плитным или листовым материалом: гипсокартон, фанера, ОСП плиты и прочие.

Видео описание

В видео показано, как надо правильно сделать и утеплить крышу из профнастила:

Заключение по теме

Сооружение односкатной или двускатной крыш, покрываемых профлистами, проводится по строго определенным технологиям, где обязательно учитывается шаг установки элементов обрешетки. Поэтому не стоит заниматься строительством, как говорят, на глаз. Все параметры и размеры кровельной системы должны быть точно рассчитаны с учетом действующих на нее нагрузок, используемых материалов и видов крепления.

Схема стропильной системы

Конструкция крыши относится к самым простым вариантам кровли. Она состоит из мауэрлата, базового бруса и самого каркаса крыши. Мауэрлат – это основа, к которой прикрепляются стропила. Она представляет собой брус 100х100 мм, или 150х100мм, который укладывают по периметру стен и укрепляют анкерами. Чтобы не произошло перекоса кровельного каркаса, горизонтальность мауэрлата проверяется уровнем.

Мауэрлат – важный элемент крыши для распределения нагрузки

К мауэрлату крепятся стропильные ноги, которые выставляются под определенным углом в зависимости от наклона ската крыши. Утеплитель будет укладываться между стропилами. От его размера зависит шаг, с которым производится монтаж стропил.

Крепление стропил к мауэрлату. В некоторых случаях, например если дом из бруса, используют скользящее соединение (скользячки), т.к. дом дает усадкуНа заметкуНа заметку: у многих возникают вопрос относительно необходимости армопояса по периметру стены, на который будет ложиться мауэрлат – необходимо ли его делать? Армопояс в любом случае будет не лишним, а в некоторых категорично необходим – если материал стен не очень прочный, крыша обладает распорным эффектом на стены. Но даже если крыша рассчитана так что у нее нет распора на стены, а сама стена прочная (кирпич, керамзитоблок), конструкторы вносят армопояс как необходимый элемент по принципу “дуракоустойчивости”, ведь для многих не секрет что технологии зачастую не соблюдаются строителями и производителями.

В этом видео специалист рассказывает о безраспорных кровельных системах, и затрагивает вопрос армопояса:

Каркас поддерживают стойками и прогонами. Стойки устанавливают в вертикальном положении, а прогоны – в горизонтальном параллельно мауэрлату. Прогоны опираются на стойки. Снизу стропильные ноги укрепляют затяжки. Их укладывают под прямым углом к мауэрлату. Размер бруса прогона должен иметь такие же размеры, как и мауэрлат. Если при строительстве крыши использовали наслонную стропильную систему, то сверху внутренней несущей стены горизонтально укладывают лежень. Для него лучше использовать брус 15х15 см. На нем будут установлены стойки.

Способы крепления стропил к коньковому прогону

Для лучшего крепления стропил и для жесткости кровельного каркаса устанавливают подкосы. Для них обычно берут обрезную доску 50х150 мм. По отношению к стропилам, лежню и затяжкам они находятся под определенным углом. Благодаря подкосам крыша может выдерживать большие нагрузки. Для финишного покрытия кровли делают обрешетку. Её выполняют из обрезной доски или бруса. Шаг обрешетки будет зависеть от жесткости используемого кровельного покрытия. Чем материал мягче, тем шаг между рейками меньше.

Если в доме есть внутренние несущие стены, то стропильную систему лучше сделать наслонной. Это снизит нагрузку на боковые стены. Кровля в этом случае будет иметь еще одну опору. Эту же систему используют для крыш большой площади. Для небольшой кровли и для дома без внутренних несущих стен используют висячую стропильную систему. Стропила удерживаются на мауэрлате и укрепляются системой подкосов и затяжек.

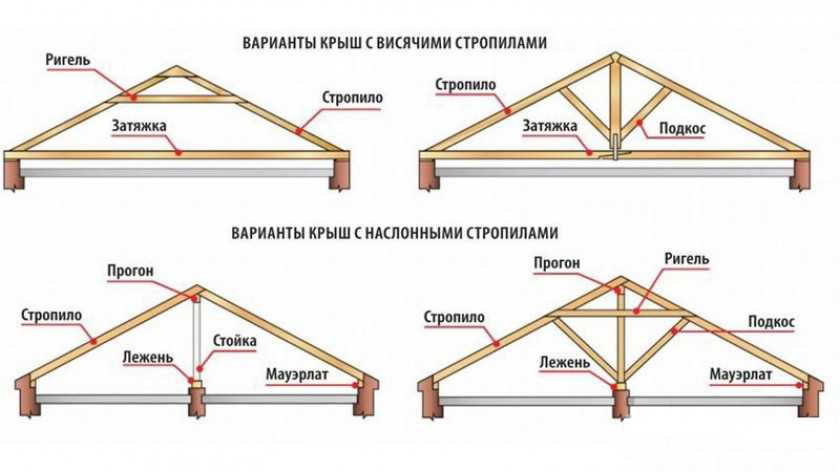

Стропильные системы и их типы

Также для снятия нагрузки (распора) на стены, используют два прогона каждый из которых расположен на одной стороне ската и поддерживает этот скат (т.е. вместе с коньком получается три балки на которые опираются стропила; хотя необходимость в верхнем коньке в данном случае может отпасть).

Вариант с двумя прогонами бывает полезен на крышах мансардного типа, например когда не хочется уменьшать высоту потолка из-за затяжек. Прогоны могут также упираться на фронтон выложенный из блоков.

Расчет крыши, калькулятор

Рассчитать каркас двускатной крыши не составит труда. В основе фронтона лежит равнобедренный треугольник, ось высоты должна разделить его на два прямоугольных треугольника. Вспоминая Пифагора, вычисляем длину стропил и площадь фронтальной поверхности кровли. Затем находим всю площадь крыши и рассчитываем количество материала.

Но также нам нужно знать какого сечения должны быть стропила, с каким шагом установлены, сечение конькового прогона, и так далее. Для того чтобы рассчитать все необходимые параметры воспользуйтесь онлайн-калькулятором ниже, это избавит вас от изучения всех нормативов, таблиц и СНИПов (хотя конечно при наличии времени это будет не лишним):

Практическое руководство по строительству наслонного стропильного каркаса

Начиная строительство деревянного основания кровельной системы, обработайте все его элементы противопожарными и антисептическими растворами. Это заключительный штрих подготовительного этапа, после которого можно приступать к сборке конструкции.

Перед строительством деревянного основания, нужно обработать все элементы противопожарными и антисептическими растворами

Установка стропил двухскатной крыши своими руками выглядит следующим образом:

Под укладываемую опору на верхнюю часть укладываем гидроизоляционный слой.
Монтируем основание из брусьев, стараясь соблюдать геометрию. У нас должен получиться идеальный прямоугольник, выровненный по горизонтали и диагонали. Мауэрлатная рама собирается в единое целое с помощью косых врубок и болтов.
Собранное основание фиксируется на здании с помощью анкерных болтов.
Выравниваем поверхность перекрытия под лежень – он должен лежать горизонтально.
Укладка лежня. Работа с ним начинается с разметки: ось лежня должна находится от брусьев мауэрлата–основания на одинаковом расстоянии. Если конструкция кровли предполагает монтаж прогона только на стойки, разметка наносится для них;
Закрепив лежень на основании с помощью анкерных болтов или скоб, укладываем на него двойной слой гидроизоляции.
Размечаем места для крепления стропильных ног.
Подготавливаем стойки, их высота должна соотноситься с сечением прогона и лежня.
Монтируем стойки в соответствии с разметкой. При необходимости дополнительно укрепляем их с помощью распорок.
На стойки укладывается прогон и после проверки геометрии фиксируется с помощью скоб, металлических крепежей, деревянных пластин.
Устанавливаем первую стропильную ногу, в дальнейшем она будет использоваться как шаблон. Если при монтаже основания все было сделано правильно, никаких дополнительных подгонок стропилине не требуется. В противном случае нога подрезается на крыше по факту.
Подготовив стропильные ноги, опять берем в руки рулетку и маркер и приступаем к разметке – нам нужно отметить, где они будут крепиться к основанию.
Заключительный этап — монтаж стропилин. В первую очередь они крепятся к основанию, а затем наверху фиксируются к прогону и связываются между собой. Для надежности каждая вторая стропильная ноги прикручивается к основанию проволокой.

Если вы уверены в собранной системе, то начинайте монтировать наслонные доски. Но иногда лучше первыми установить крайние пары стропильных ног и натянуть между ними строительный шнур. Это поможет выставить стропильные ноги, если возведенная своими руками крыша дома внушает опасения.

Завершающий элемент стропильной системы двускатной крыши – это установка «кобылок», продолжения стропильных ног, позволяющих создать свес необходимой длины. Закончив со стропилами, можно приступать к обрешетке. В этом качестве можно использовать доски или бруски.

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Обзор видов

Варианты у хозяина дома разные: от простых образцов до оригинальных, можно сэкономить на материале, а можно прилично вложиться в эту часть строения.

По наличию составных частей

Фронтоны бывают простыми и сложными. Сложный тип означает, что в роли опор применяться будут вертикальные раскреповки. В сложном устройстве карнизы и тяги окончатся, не дойдя до центра стены.

Разберем, как сделать фронтонный свес.

Путем установки обрешетки. Ее, устанавливаемую на систему стропил, предварительно удлиняют – это надо, чтобы она сформировала свес над торцевой частью фронтона. Для кровли не слишком тяжелой такой метод хорош. При этом ширина свеса не может превышать 50 см.
За счет стропил. Потребуется укладка мауэрлатного бруса, выходящего за периметр строения. В этой ситуации первая стропильная пара с коньковым прогоном тоже образуют свес, который убережет строение от осадков. А чтобы материал самого свеса не пострадал, его подшивают.

Если подкровельное пространство не будет жилым, минимально возможная высота фронтонной части равна 0,7 м. Но если чердак будет задействован в хозяйственных целях, фронтонная высота – 1,5 м минимум. Если это станет одноуровневой жилой мансардой, от карниза до конька высота должна быть 2,5 м, для двухуровневой – 5 м минимально.

По форме

Стену, что ограничивают скаты крыши, сравнивают с разными геометрическими фигурами. Они и определяют форму фронтона.

Она может быть нескольких видов.

Треугольной – ничего нет популярнее этого варианта. Такой фронтон образует крыша с двумя равными скатами. Его легко сооружать, он смотрится убедительно, потому и востребован. Если на чердаке будет жилое помещение, за счет такой формы потолка оно всегда будет отличаться от остальных, чем многим и нравится.
Пятиугольной – довольно интересный вариант, который формируется сочленением двух ломаных скатов. Выглядит так, как соединение трапеции и треугольника. Чердак образует комнату с треугольным потолком, то есть передвигаться по ней значительно удобнее, нежели по мансарде (там-то потолка нет вовсе).
Трапециевидной – на чердаке дома с таким фронтоном пространство точно не будет суженным. Фасад делают таким, если изначально есть желание иметь немаленькую площадь под кровлей. Такой выбор характерен для домов с полувальмовыми крышами, кровлями датского, голландского типов.

Полукруг, киль, лук, ступеньки – в архитектуре встречаются и такие формы фронтонов, но относительно современных деревянных домов они считаются редкостью.

По материалу

Несущие стены здания уже на месте, стропильная система также построена, значит, можно приступать к монтажу фронтона.

Тут могут быть полезны разные материалы.

Вагонка. Очень востребованный стройпродукт, представленный длинными стругаными досками с пазами/гребнями в торцевой части. Доски крепятся на гвозди. Здесь необязательно звать мастера, с таким монтажом справиться можно и самостоятельно.
Натуральное дерево. Бук, ясень, сосна, а может, и ель, кедр, дуб – немало пород деревьев могут использоваться для создания этого элемента дома. Нужно взять струганые доски не меньше сантиметра толщиной, края у них обязательно должны быть ровными. Дерево предсказуемо не защитит дом от ветров и осадков, поэтому материал для тепло- и пароизоляции ищут уже на этом этапе.

Черновую поверхность перегородки кровли закрыть можно сайдингом. Он очень популярен сегодня в строительстве, может быть деревянным, виниловым, стальным и даже цементным. Цвет сайдинга разный, фактура как глянцевая с отливом, так и матовая, рифленая (словно резная) или гладкая. Но это все же не совсем материал для сооружения фронтона, а то, чем его реально обшить.

Можно, конечно, пойти на значительную экономию и отделать фронтонную часть просто фанерой либо ДСП с ламинацией, но надежность этих материалов, конечно, далека от идеала. Негативное климатическое влияние довольно скоро отразится на состоянии такой отделки.

Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес

Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Конструктивные решения можно выполнить следующим образом:

Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

Свес выполняют параллельно стропильной конструкции.Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Способы подшивки свесов

Существует два способа подшивки свесов:

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.

Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.

F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Как провести расчет фронтонов

Высота фронтона

Угол у основания фронтона

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

Расчет площади фронтона: высота и форма

Высота фронтона может быть произвольной, если только данный элемент не располагается на уже готовой крыше. При созданной ранее кровле, высота фронтона связывается с чердачным помещением, если правильно выполнен расчет фронтона.

Нежилые фронтоны домов должны располагаться на высоте до 0,7 метра. Жилые чердаки на высоте от 0,8 до 1 метра. При создании люкарны, можно начинать установку мансардных окон. Они, в свою очередь, создают объем большого пространства. Основные фронтоны мансарды располагаются на высоте от 1,4 до 1,5 метра. А наиболее оптимальной высотой считается вариант от 2 до 2,1 метра. При этом функционал и эффективность использования увеличиваются в несколько раз.
