Строим односкатную поликарбонатную крышу: разбор нюансов и тонкостей технологии строительства

Этап VII. Монтаж кровельного покрытия

Здесь уже все так, как и с обычной крышей, просто следуйте инструкции производителя. Тонкости есть только в работе со светопрозрачными материалами.

Для того чтобы покрыть навес из поликарбоната, следуйте таким шагам:

  • Шаг 1. Подрежьте торцы и заклейте их профилированным скотчем.
  • Шаг 2. Отметьте и высверлите специальные отверстия для термошайб так, чтобы они были на 2-3 миллиметра шире.
  • Шаг 3. Закрепите на стойках поликарбонатные листы специальным соединительным профилем.
  • Шаг 4. Укладываете поликарбонат, начиная с нижнего левого угла ската.
  • Шаг 5. Крепите листы на специальные термошайбы и не экономьте на этих элементах.

Вот и все! Если же навес с односкатной крышей вы будете крепить прямо к стене, тогда фермы делайте в виде уже прямоугольного треугольника, но тоже с распорками внутри и под углом в 20-25 градусов.

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

Преимущества Недостатки
  • на изготовление такой конструкции потребуется намного меньше материалов, чем для других типов крыш. Например, для возведения стропильной системы двускатной кровли потребуется в 2–3 раза больше материала. Эта особенность говорит об экономичности строительства такого каркаса;
  • монтаж каркаса и кровельного покрытия односкатной конструкции не представляет сложности;
  • вес односкатных кровель невелик, что позволяет устанавливать их на сооружения с облегчённым фундаментом;
  • изготовление определённого наклона ската крыши позволяет организовать мансардное помещение;
  • наклон крыши ниже 30o обеспечивает высокую устойчивость к ветровым нагрузкам;
  • на обогрев сооружения с односкатной крышей требуется значительно меньше тепловой энергии в сравнении с другими типами крыш. Это связано с тем, что промежуток между кровлей и перекрытием имеет меньший размер, чем у других конструкций. Благодаря этому помещение мансарды или чердака быстро нагревается, тем самым сокращая затраты на отопление;
  • составление чертежей или схем односкатной конструкции крыши не вызовет трудностей благодаря своей простоте. В том случае если нет навыков в черчении и расчётах подобных систем, можно воспользоваться бесплатными проектами, которыми изобилуют строительные сайты в интернете;
  • простота стропильной системы односкатной кровли позволяет быстро и без привлечения специалистов произвести оценку её эксплуатационных качеств, сделать мелкий ремонт или замену основных узлов каркаса, не прибегая к услугам строителей, цены на которые довольно высоки;
  • сооружения с односкатной крышей часто становятся объектами для реализации проектов дизайнеров, которые предпочитают их более сложным конструкциям.
  • угол наклона кровли ниже 45o заставит вас постоянно очищать её от снега, так как вес скопившихся осадков может создать критическую нагрузку на стропильную систему;
  • влага на таком типе крыш дольше задерживается, что может стать причиной протечек. В связи с этим возникает потребность в покрытии кровли дополнительными гидроизоляционными слоями;
  • крупные постройки с односкатной крышей менее привлекательны, чем сооружения со сложными и многоскатными кровлями.

Устройство и конструкция односкатной крыши

Устройство односкатных крыш предельно простое и содержит в себе следующие узлы:

  • Стропильная система. Берёт на себя основную нагрузку кровли и позволяет равномерно её распределить по всему периметру стен объекта. Как правило, её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количества опорных элементов.
  • Изоляционные слои. Помещаются между стропилами и закрепляются на обрешётку и обшивку с внутренней стороны здания. Они помогают обеспечить защиту объекта и конструкций элементов от попадания влаги или промерзания.
  • Обрешётка. Необходима для закрепления кровельного материала. Она должна обладать жёсткостью, способной выдержать собственный вес и различные предполагаемые нагрузки, такие как снег. Для её изготовления могут быть использованы МДФ панели, обрезные и необрезные доски. Выбор зависит от типа кровельного материала.
  • Кровельный материал. Позволяет обеспечить хорошие эстетические и дизайнерские свойства кровли, а также защитить её от осадков.

Монтаж обрешетки

Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

  • Если покрытие листовое, то достаточно шага в 1,5 метра;
  • Для шифера шаг следует делать около 1 метра;
  • Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Уход за конструкцией односкатной крыши

Для того чтобы ваша односкатная кровля прослужила вам как можно дольше, а также могла похвастаться привлекательным внешним видом, высоким уровнем гидро- и теплоизоляции, другими эксплуатационными характеристиками, необходимо время от времени выполнять следующие действия:

  • осмотр стропильной системы на предмет поврежденных влагой или паразитами частей. Если часть стропил пострадала от избыточной влажности, грызунов или других неблагоприятных воздействий, то ее необходимо как можно скорее заменить или как минимум обработать специальными составами. Обработка антисептиками имеет смысл только на начальной стадии поражения, а в особо запущенных случаях вам придется полностью менять стропильную систему, разобрав для этого крышу. Чтобы не допустить подобной крайности, профилактический осмотр нужно выполнять регулярно;
  • периодическая уборка мусора со ската кровли. Скапливаясь, он не только увеличивает нагрузку на конструкцию, но и затрудняет сход снега в зимний период. Если своевременно не чистить кровлю от веток и другого мусора, покрытие рискует провалиться;

Закрытая беседка с односкатным типом кровли, построенная на склоне

замена прохудившихся листов кровельного материала. Если речь идет о черепице или шифере, вы легко можете заменить лишь небольшую часть кровли, чтобы восстановить ее целостность. Учтите, что если кровля местами провалилась, скорее всего, вам придется менять не только верхний слой, но и обрешетку с изоляционными слоями. В противном случае вы рискуете получить значительное ухудшение тепло- и гидроизоляционных свойств всей конструкции.

Помните, что при должном уходе односкатная крыша прослужит максимально долго вне зависимости от вашего региона или типа выбранного кровельного покрытия. Главное, не экономить на строительных материалах, и тогда конструкция на протяжении длительного времени будет радовать вас привлекательным внешним видом и отличными эксплуатационными характеристиками.

Виды конструкций односкатной кровли

Рассмотрим плюсы и минусы односкатной крыши.

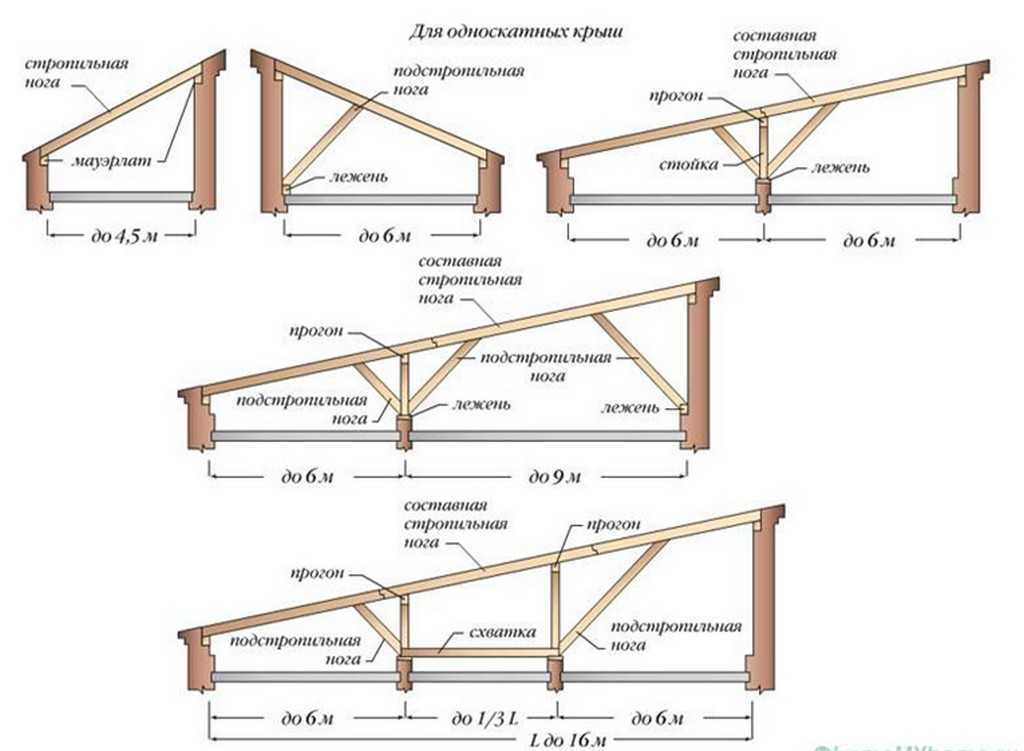

Виды конструкций односкатной кровли

Односкатная крыша своими руками: все плюсы

Для того чтобы убедиться в выборе в пользу односкатной крыши, стоит оценить какие будут получены положительные стороны и свести к минимуму влияние недостатков. К плюсам следует отнести следующие критерии:

  • Экономия в плане финансовых затрат не только на стройматериалы, а и на укрепление стен для повышения их устойчивости к нагрузке крыши (сжимающим и растягивающим напряжениям).
  • Простота проектирования позволит даже домашнему мастеру возводить кровли такого типа.
  • Возможность проектирования мансарды с панорамным видом.
  • Пониженная парусность, при выборе правильного расположения наклона ската.
  • Отличная обслуживаемость, благодаря простой конструкции стропильной системы и обрешётки.
  • Можно применять любые кровельные материалы при выборе правильных углов наклона.

Возвести односкатную конструкцию по силам даже неопытному мастеру

Некоторые недостатки односкатной кровли

Построенная односкатная крыша своими руками имеет также и ряд недостатков:

  • не выдерживает значительных нагрузок при сильных снегопадах необходимо дополнительное укрепление стропил и обрешётки,
  • имеет не совсем эстетично-дизайнерский вид,
  • а также плохо удерживает кровельный материал при очень сильных порывах ветра со стороны, противоположной углу наклона ската (необходимо дополнительное крепление конька).

Как превратить недостатки в достоинства

По существу, для опытных проектировщиков эти минусы являются не столь существенными и при возможности их легко можно превратить в достоинства. Например, чтобы сильный порыв ветра не сорвал кровлю, если обстоятельства позволяют, можно насадить на участке деревья. Если это пристройка к основному зданию, то с ветром вообще проблем не возникнет.

Если вы решили строить односкатную крышу, то в первую очередь необходимо произвести расчеты

Важно убедиться в их верности, воочию увидев предполагаемый результат на чертеже. Только после этого может получиться именно та вариация, которая идеально подойдет для установленного строения и его жильцов

От внутреннего пролёта между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется. Перед выполнением чертежа нужно определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату.. От этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

Также угол будет зависеть и от того, насколько необходимо вынести козырек крыши впереди и сзади строения. В случае пристройки веранды или террасы,помимо прочего нужно определиться с расположением. Поскольку впереди или сзади дома крыша может накрывать и ее. Данные выше факторы непосредственно влияют и на длину стропил, а общая длина здания — на их количество.

Кровля с одним скатом из профнастила

Профнастил имеет такие достоинства:

  • небольшой вес;
  • прочность;
  • отсутствие вредных веществ в составе материала.

Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.

В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.

В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:

Таблица: уклон крыши исходя из выбранного материала

Профнастил Угол наклона кровли, ° Толщина листа, мм Шаг обрешётки
С-8 минимум 15° 0,5 сплошная обрешётка
С-10 до 15° 0,5 сплошная обрешётка
С-20 до 15° 0,5–0,7 сплошная обрешётка
С-21 более 15° 0,5–0,7 до 650 мм
НС-35 более 15° 0,5–0,7 до 1000 мм
Н-60 минимум 8° 0,7–0,9 до 3000 мм
Н-75 минимум 8° 0,7–0,9 до 4000 м

Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.

К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой

Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.

Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:

  1. Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
  2. С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
  3. Затем надо соорудить шаблон исходя из полученного значения.
  4. По шаблону сделать разметку на остальных стропильных ногах.

В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:

  1. Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
  2. Если уклон средний, то шаг может быть от 35 до 65 см.
  3. Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
  4. В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.

Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.

Укладка гидроизоляции

Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.

Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.

Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром

Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.

Крепление профнастила на кровлю

На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб

Важно следить за тем, чтобы не пережималась прокладка для уплотнения

Профнастил на обрешётку устанавливается таким образом:

  1. В первой рейке нужно установить по одному самонарезающему винту в прогиб.
  2. Во второй рейке устанавливается по 2 самореза через 2 прогиба.
  3. В третьей планке монтируется по 3 винта через 2 прогиба.
  4. В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.

Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб

Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.

Изготавливаем каркас для крепления

Итак, как только вы определились с материалом обшивки потолка, самое время переходить к изготовлению каркаса для подшивки.

Вариант #1 — металлические рейки

На такой каркас крепить любой облицовочный материал – проще простого: пожаробезопасные, легкие, предназначенные специально под крепление. Изготавливают металлические рейки для обшивки сегодня преимущественно из двух видов металла – стали и алюминия, а также особый сплав «под металл».

Собирается реечная конструкция легче, чем детская игрушка, и в итоге получается почти невесомой:

Но есть и существенные недостатки: коррозия от малейших царапин и полное отсутствие звуко- и теплоизоляции. А также все деревянные элементы, которые расположены над таким каркасом, быстро портятся.

Вариант #2 — деревянные рейки

По своей конструкции деревянная обрешетка для потолка односкатной крыши похожа на металлическую. Разница только в том, что древесина, как живой материал, способна более интенсивно расширяться и сужаться в зависимости от влажности и температуры воздуха. Кроме того, от влаги дерево деформируется. Бруски, которые используете для устройства деревянных реек, обязательно обработайте огнезащитой.

В общем же никаких противопоказаний на счет использования древесины при обустройстве потолка такой крыши нет. Разве что лучше отдать предпочтение металлическим конструкциям, если вы отделываете сауну или баню.

Бруски вам понадобятся сечением от 20х40 до 80х40. Кроме того, древесину нужно обработать еще антисептиком и противогрибковым средством.

Уклон односкатной крыши гаража. Ша. Подбираем уклон крыши

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.

Крутые односкатные крыши

Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.

Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

Преимущества и недостатки односкатной крыши

Как и для любого другого типа кровельной конструкции, перед монтажом односкатной крыши необходимо изучить особенности ее эксплуатации, а также положительные и негативные стороны именно такого выбора. К преимуществам данной конструкции можно отнести следующие моменты:

  • возможность использовать любой кровельный материал. Это обусловлено тем, что значение угла наклона односкатной крыши может быть минимальным, то есть она может быть полностью плоской;
  • меньшая парусность из-за наличия одного ската, а не двух. Такой тип конструкции можно использовать даже в очень ветреной местности;
  • простота монтажа и эксплуатации. Односкатную кровлю достаточно легко можно построить своими руками;

Современное двухэтажное здание с односкатной крышей

  • относительно небольшой вес конструкции по сравнению с другими видами;
  • скаты можно располагать в несколько этажей, создавая таким образом сложное и оригинальное в плане дизайна сооружение;
  • при постройке односкатной крыши своими руками вы экономите не только материалы, но также время и деньги;
  • такой тип конструкции позволяет избежать ската воды на одну из сторон дома.

Кроме того, под кровельной конструкцией с одним скатом можно обустроить мансарду, хотя она и будет меньше, чем под двускатной крышей. Если же говорить о недостатках, то можно выделить такие из них:

  • внешний вид чуть менее привлекателен, чем у двускатной конструкции. Данный недостаток легко компенсировать при наличии хорошей дизайнерской фантазии;
  • если вы сооружаете конструкцию с небольшим углом наклона, то и площадь чердака будет очень небольшой.

Монтаж односкатной кровли достаточно прост и не вызовет сложностей даже у начинающих строителей

На этом недостатки конструкции с одним скатом заканчиваются. Как видно, преимуществ намного больше, именно поэтому такая крыша пользуется большой популярностью в различных типах построек.

Из чего лучше сделать навес во дворе по практическим соображениям

В настоящее время выбор современных строительных материалов достаточно большой. Но наиболее популярными для строительства навеса являются поликарбонат и металлопрофиль, который часто называют еще профлистом или профнастилом.

Эти два материала имеют совершенно разные характеристики, но при этом оба успешно используются для сооружения навесов.

Вот их мы и сравним по стоимости и эксплуатационным параметрам.

Только нужно сразу определиться по каким именно критериям мы будем сравнивать поликарбонат и металлопрофиль.

Наиболее важными мне представляются прочность и долговечность, легкость монтажа, светопроницаемость, внешний вид и, конечно же, цена.

Кроме этого нужно учитывать материал, из которого будет изготавливаться каркас навеса.

И так, давайте начнем с поликарбоната.

Шаг обрешетки

Вне зависимости от вида материала, которым планируется накрыть кровлю, расстояние между элементами опалубки зависит от величины ее уклона, также учитывается стандартный размер поликарбоната. Если планируется строительство более пологой крыши, наклон должен быть равен не менее 30 градусам, а шаг обрешетки под поликарбонат эквивалентен его толщине.

Например, для 4-миллиметрового СПК он не может превышать 40 сантиметров, а для 10-миллиметрового –100 сантиметров. Оптимальной величиной наклона считается угол, составляющий 50 градусов.

Перед монтажом, нужно проводить расчет обрешетки под поликарбонат для крыши, с учетом радиуса изгиба кровельного материала. Любое его изменение требует корректировки шага укладки опалубки. При этом, чем меньше толщина листа поликарбоната и радиус его изгиба, тем с меньшим промежутком монтируют элементы опалубки. К примеру, когда строится обрешетка под поликарбонат для односкатного навеса с углом наклона 20 градусов, шаг ее монтажа не должен превышать 40-50 сантиметров.

Также нужно помнить о снеговых нагрузках. Для местности с повышенным количеством осадков зимой необходимо при строительстве крыши выбирать меньший шаг обрешетки. С учетом того, что у пластика гладкая поверхность, будет достаточно уклона в 30 градусов, чтобы снежный покров не задерживался на кровле.

В то же время, для крыши, например, веранды, лучше возводить более крутую конструкцию – арочную, способную успешно противостоять повышенным снеговым нагрузкам.

Благодаря расчету обрешетки под поликарбонат можно выбрать один из двух возможных вариантов каркаса:

  • частая опалубка при использовании тонких листов;
  • разряженная – при применении более толстого материала.

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

  • Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
  • Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
  • Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Виды стропильных систем на односкатной крыше

Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:

Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.

Стропильная система может представлять собой конструкцию по типу фермы

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

Крепление стропил на мауэрлате

В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.

Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.

Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Скользящие крепления стропил к мауэрлату

Как сделать односкатную крышу: выбор материала и его подготовка

Правильно подобранный материал – это основа надежности и долговечности любой строительной конструкции. В случае с крышей вам понадобятся следующие материалы:

брус или бревна. Из них монтируется стропильная система, а также балки и мауэрлат

Поэтому большое внимание нужно уделять качеству древесины. Лучше всего, если влажность дерева не будет превышать 20%, а из пород стоит выбирать лиственницу или другие хвойные деревья

Сечение бруса подбирается в зависимости от размера конструкции и ее веса. В любом случае диаметр бруса должен быть не менее 100 мм, а сечение бревна равным 120х120 мм. Для того чтобы древесина лучше сопротивлялась процессам гниения, порче паразитами и другим негативным воздействиям, ее рекомендуется обрабатывать специальными пропитками – этим вы значительно продлите срок службы всей конструкции;

Если планируется обустройство мансарды, в конструкции обрешетки необходимо выделить место для окна

  • брус или доски для монтажа обрешетки. Здесь качество материала может быть чуть ниже, чем для стропил. Главное, чтобы он был сухой и без большого количества сучков. Толщина досок в этом случае зависит от типа материала, которым вы будете утеплять крышу;
  • обрезные доски для установки торцевой планки. В том случае, если в качестве покрытия используется металлочерепица, доски можно заменить специальным доборным элементом;
  • крепежные материалы. Для крепления стропил односкатной крыши и других ее элементов необходимо использовать гвозди, анкерные болты и саморезы. Если вы монтируете кровлю в местах с сильной ветровой нагрузкой, в одном и том же месте можно использовать два разных типа крепежа для повышения уровня прочности;
  • утеплитель. Служит для теплоизоляции конструкции;

Схема узла крепления мауэрлата к стене из керамических блоков:

1 — керамический поризованный блок;
2 — доборный блок, если толщина несущей стены 38 см;
3 — блок профильный U-образный;
4 — арматурный каркас (можно применять стеклопластиковую арматуру);
5 — замурованная в бетон резьбовая шпилька М10, установленная с шагом 1 м;
6 — брус мауэрлат сечением 100х150 мм;
7 — крепежный перфорированный оцинкованный уголок 100х100 мм;
8 — стропило 50х200 мм;
9 — пароизоляционная пленка;
10 — подшивка потолка лист ОСП 10 мм;
11 — керамическая черепица;
12 — обрешетка 45х45 мм;
13 — контррейка 30х50 мм;
14 — гидро- и ветрозащитная мембрана;
15 — облицовочный кирпич;
16 — J-рейка подшивки карнизного свеса;
17 — доска обвязки карнизного короба 30х100 мм;
18 — доска карнизного короба 30х100 мм;
19 — перфорированная панель карнизного свеса;
20 — фашина;
21 — желоб водосточной системы;
22 — капельник;
23 — концевая черепица;
24 — теплоизоляционный материал (минвата)

  • паро- и гидроизоляционные материалы;
  • сам кровельный материал. Здесь все зависит от того, в каком климате будет эксплуатироваться кровля, а также от ваших финансовых возможностей и личных предпочтений. Учтите, что ответ на вопрос как построить односкатную крышу своими руками поэтапно частично зависит от того, какой кровельный материал для конструкции вы выбираете.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
