Испытание анкеров

Дополнительно для измерителей прочности крепления анкеров ПСО-5МГ4А(АД) и ПСО-10МГ4А(АД)

Захват ПСО-10.04 с комплектом шайб ПСО-10.102 для вырыва анкеров диаметром от 4 до 12 мм

Захват ПСО-10.03 предназначен для вырыва тарельчатых дюбелей

Кабель соединительный для приборов ПСО-МГ4 (старого образца)

Кабель соединительный для приборов ПСО-МГ4 (нового образца)	Электронный динамометр растяжения ДМР-5/1-1МГ4 предназначен для поверки измерителей прочности крепления (усилия вырыва) анкеров ПСО-5МГ4А(АД)	Электронный динамометр растяжения ДМР-10/1-1МГ4 предназначен для поверки измерителей прочности крепления (усилия вырыва) анкеров ПСО-10МГ4А(АД)
Силовая рама СКП-100.100 применяется для поверки/калибровки измерителей прочности крепления анкеров ПСО-5МГ4А(АД) и ПСО-10МГ4А(АД)

О корректности существующих методов испытаний анкеров на вырыв из различных стеновых материалов и возможных областях их применения

В последние 15-20 лет в России значительно вырос объем строительных работ, связанных с применением анкерного крепежа. При этом на строительном рынке лидирующее положение занимали и занимают такие зарубежные фирмы, как НИИ, Fischer, Sormat и MKT. Качество и надежность производимого ими анкерного крепежа достаточно высокие. Однако опыт применения анкерного крепежа в России выявил ряд проблем, без решения которых объективная оценка эксплуатационной надежности анкерного узла и тем более величины расчетного (рекомендуемого) усилия вырыва весьма затруднительна.

Среди этих проблем можно выделить следующие:

1. Выбор методики статических и динамических испытаний анкеров на вырыв и срез. При этом как у нас в стране, так и за рубежом утвержденной (нормативной) методики динамических испытаний анкеров в настоящее время не существует;
2. Разработка методики обработки результатов испытаний с целью получения необходимых для проектировщиков расчетных (рекомендуемых) значений нагрузок вырыва анкера из материала конструкции;
3. Оценка области применения и эффективности работы анкерного крепежа в зависимости от материала конструкции (сталь, железобетон, каменные материалы и т. д.) и его структуры (плотность, пустотность и т. д.).

Отметим, что такие немаловажные вопросы, как огнестойкость, коррозионная стойкость и т. д., либо решены, либо с учетом современного уровня развития техники решаются относительно просто.

Решение указанных выше проблем зависит от двух факторов:

• наличия подготовленных специалистов-исследователей в области анкерного крепежа;
• финансирования исследований в указанной области.

Анкерный крепеж разрабатывается и используется в строительстве достаточно давно. Так, в университете г. Штутгарта (Германия) имеются профессионалы высочайшего класса в области анкерного крепежа, которые проводят исследования и готовят специалистов в этой области. Фирмы- производители анкеров постоянно финансируют исследования по анкерному крепежу. На основании результатов таких исследований разрабатываются и совершенствуются как производственные технологии,конструкции анкеров, так и методики их испытаний, а также создаются нормативные документы по анкерному крепежу.

Общие положения.

Фасадная теплоизоляционная система «Термозит» представляет собой конструкцию, включающую в себя:

• наружную стену здания (бетон, кирпич, камень, и т.д.);
• панели теплоизоляционные с декоративно-защитным покрытием из облицовочной плитки;
• оконные и дверные примыкания;
• огнезащитные рассечки (при необходимости);
• цокольный профиль с подкладочными шайбами и дюбелями для крепления;
• дюбели для крепления панелей к основанию;
• полиуретановая пена;
• затирка для швов.

Конструктивные элементы фасадной теплоизоляционной системы «Термозит» следует выполнять только из материалов изготовленных в соответствии с ГОСТ и предусмотренных альбомом технических решений. Замена конструктивных материалов на материалы, не предусмотренные настоящим альбомом, не допускаются.

Расчетный срок службы фасадной теплоизоляционной системы «Термозит» определяется проектной организацией. В зависимости от условий эксплуатации системы. Монтаж системы «Термозит» следует производить при температуре до -10 оС.

Возможности применения фасадной теплоизоляционной системы «Термозит»:

• новое строительство: новые строения оснащаются облицовкой из теплоизоляционных панелей, отвечающей всем действующим требованиям предъявляемым к фасадным теплоизоляционным системам, при этом ограждающие конструкции проектируются меньшей толщины. Монтаж непосредственно на наружную стену исключает штукатурку и окраску ограждающих конструкций.
• реконструкция: строения, подлежащие ремонту, утеплятся в соответствии с современными нормами, увеличиваются сроки эксплуатации.
• декоративная отделка: разнообразие материалов из которых изготовлены облицовочные плитки, их цветовая гамма, фактура и размер открывают новые возможности архитектурных решений как для зданий в целом, так и для их отдельных фрагментов.

Технические характеристики измерителей прочности крепления

Наименование характеристик	ПСО-5МГ4А (АД)	ПСО-5МГ4АД/23	ПСО-10МГ4А (АД)	ПСО-10МГ4АД/23	ПСО-20МГ4А (АД)	ПСО-30МГ4А (АД)	ПСО-50МГ4А (АД)​	ПСО-100МГ4А (АД)​
Цена, рублей (НДС не облагается)	71 000 (75 000)	84 000	73 000 (82 000)	88 000	80 000 (88 000)	85 000 (92 000)	94 000 (108 000)	128 000 (135 000)
Диапазон измерений силы, кН	0,2…5	0,2…5	0,4…10	0,4…10	0,8…20	1,2…30	2…50	4…100
Пределы допускаемой относительной погрешности измерения силы, %	± 2
Диапазон измерения перемещений, мм	0…12  ​(для ПСО-ХМГ4АД)	0…23	0…12 ​(для ПСО-ХМГ4АД)	0…23	0…12 (для ПСО-ХМГ4АД)
Пределы допускаемой абсолютной погрешности измерения перемещений, мм	± 0,1 (для ПСО-ХМГ4АД)
Диапазон индикации скорости нагружения, кН/с	от 0,01 до 0,1	от 0,02 до 0,2	от 0,04 до 0,4	от 0,06 до 0,6	от 0,1 до 1,0	от 0,2 до 2,0
Напряжение питания, В	3 (2 элемента АА)
Потребляемый ток, мА, не более:
− без подсветки дисплея	25
− с подсветкой дисплея	85
Диапазон рабочих температур, °С	от минус 10 до 40
Габаритные размеры, мм, (ДxШxВ)	170х110х440	265x195x540	265x200x645	320x240x680
Масса, кг, не более	3,0 (3,2)	5,5 (5,8)	6,4	12,5 (12,8)

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:

–идеально выровнять обрабатываемую поверхность

–идеально выровнять обрабатываемую поверхность

–подготовить все расходные материалы и инструменты;

–пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

• нивелира;
• рулетки;
• отвеса;
• шуроповерта;
• ножниц по металлу;
• заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция

В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка. Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.

Схема установки утеплителя

При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка вертикальных профилей

Установка фасонных изделий

1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
3. После завершения монтажа удаляют защитную плёнку.

Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28

Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28.

Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали. Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

• фасонный фартук;
• уголок крепления вент фасадов;
• вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично.

Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

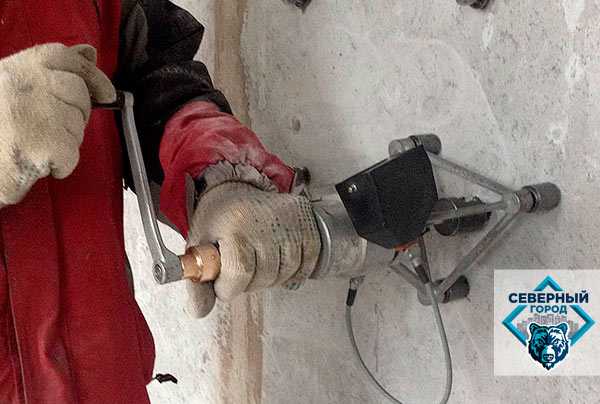

Правила проведения испытаний

Согласно регламента проведения испытания анкеров на вырыв, устанавливаются пятнадцать испытательных точек крепления. Отверстия, для установки анкеров, бурятся с учетом межосевых и межкраевых расстояний. Готовое отверстие тщательно прочищается от строительной пыли и остатков бетона. Прочистку можно осуществить при помощи металлической щетки или строительного насоса. При отсутствии специальных инструментов – прочистку можно осуществить при помощи любых подручных средств.

Главное отличие установки анкера, при испытаниях, является то, что анкер устанавливается в отверстие без закрепляемой детали. Анкер забивается в подготовленное отверстие при помощи молотка или киянки. После забивания анкера, производится его затяжка до необходимого значения. Момент затяжки анкера контролируют посредством динамометрического ключа. Момент затяжки анкера регламентируется Техническим свидетельством РосСтройСертификации. Чем больше диаметр анкера, тем больше момент затяжки.

На установленные анкера накручивается переходник для подсоединения к прибору – инициатору усилия. Испытательный прибор подсоединяется к анкеру, после чего при выкручивании ручки происходит инициация усилия на вырыв

Необходимо помнить, что испытания анкеров проводятся на бетонном основании, набравшем максимальную прочность. Усилие на вырыв, на свежем, не набравшем прочность бетоне, будет гораздо ниже чем у прочно затвердевшего основания. Особенно не следует забывать, об этом при строительстве новых зданий и сооружений. Так же следует помнить, что бетон залитый в зимнее время, набирает прочность медленнее, чем залитый при положительных температурах.

После того, как процесс инициации усилия набирает силу, на анкер действует вертикальное усилие на вырыв. Анкер сопротивляется усилию на вырыв, за счет сил трения, возникающих между основанием и телом анкера. Как правило, стандартный клиновой анкер удерживается в отверстии при помощи распорной клипсы расклиненной на распорном конусе анкера. Таким образом способность всего анкера к сопротивлению вытягивающей нагрузке определяется качеством распорной клипсы.

Если клипса выполнена из мягкой тягучей стали, точка крепления при испытании анкеров на вырыв, покажет более низкие показатели, чем точка с клипсой из более твердого сплава. Однако следует не забывать, что клипса анкера выполненная из нержавеющей стали, хоть и более мягкая, и неустойчивая к вытягивающему усилию, более стойкая к разрушающим коррозийным воздействиям окружающей среды, что является решающим фактором при подборе анкерного крепежа.

После проведения испытания на всех установленных точках анкерного крепления, высчитывается средняя нагрузка на точку крепления.

Структура вентилируемого фасада

Для самостоятельной установки металлокассет необходимо знать о конструктивных особенностях вентилируемых фасадов. Все производители материалов для внешней отделки зданий предлагают и подсистемы для их монтажа. В некоторых случаях технология устройства облицовки имеет название «НВФ» (навесной вентилируемый фасад). Для лучшего понимания информации нужно усвоить, что НВФ и «вентилируемый фасад» – одно и то же.

Подробная схема монтажа фасадных кассет

Такая система внешней отделки зданий наиболее практична, так как позволяет обеспечить качественные теплоизоляцию и вентиляцию. Основные элементы НВФ:

• несущая стена;
• теплоизоляционный слой;
• кронштейны, которые необходимы для крепления облицовочного материала;
• облицовочный материал (в данном случае – металлокассеты).

Схема монтажа

Отделочный материал выполняет две функции: обеспечивает эстетическую привлекательность архитектурного облика здания и защищает теплоизолятор от неблагоприятного воздействия внешней среды.

Принцип работы вентилируемого фасада

Разность температур внутри и снаружи помещений обеспечивает создание теплового потока, направленного изнутри наружу (воздух имеет свойство перемещаться от теплой точки среды к холодной). На своем пути воздушный поток преодолевает преграду в виде стены и НВФ.

Схема теплообмена стены с вентилируемым фасадом

Проходя через эти материалы, он в разной степени нагревает их. Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды. Средний показатель: температура облицовки выше на 1-3°С.

Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с.

Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары.

Вентилируемые фасады, схема

Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет

Наименование материала	Размеры единицы товара (см)
П-образный профиль	Ширина 6,5 длина 300
Г-образный профиль	Длина 300
Z-образный профиль	Длина 300
Расшивочная вертикальная планка	Длина 200
Планка горизонтального шва	Длина 200
Внешний угол	Длина 200
Внутренний угол	Длина 200
Кронштейны	35х22х8
Кляммер
Лента EDPM
Саморезы
Тарельчатые дюбели
Анкеры
Теплоизоляционный материал
Металлокассеты

Профили для монтажа

Комплектация подсистемы

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Принцип проверки

Тестирование позволяет определить граничную несущую способность элемента, после чего можно будет подобрать тип и диаметр изделий.

Есть несколько методов испытания анкеров для фасадных систем на вырыв, но все они проводятся по сходным принципам, которые заключаются в:

• тестировании крепёжных элементов различных типов;
• установка элементов в монтажном положении;
• собственно проверка.

Процесс тестирования будет отличаться в зависимости от вида дюбеля. Изделия из металла или пластика можно проверить сразу, предварительно закрепив их на стене. Для испытания химических изделий необходимо выждать определённый период, в течение которого элемент набирает прочности.

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

• первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
• второй толщиною 80 мм с плотностью не ниже 60 кг/м³.

Размер вентилируемого зазораИсточник avatars.mds.yandex.net

Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

Нужна ли ветрозащитная плёнкаИсточник sip52.ru

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

Облицовка вентилируемого фасада клинкерной плиткойИсточник www.dealand.ru

Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.

Покрытия кронштейнов: анодирование, покраска, грунтовка

Для улучшения характеристик металла, из которого изготовлен кронштейн, изделие подвергают дополнительной обработке. Стальные кронштейн покрывают слоем цинка. Алюминиевые кронштейны еще на заводе подвергают закаливанию. Но иногда этих мер бывает недостаточно, чтобы применить в высоко агрессивных средах. Поэтому кронштейны дополнительно окрашивают или анодируют.

Анодирование алюминиевого кронштейна

Анодирование кронштейна заключается в том, что профиля погружают в специальный электро- гальванические ванны. При воздействии с этой средой, алюминий становится намного более устойчив к воздействию различных сред: воды, соли и т.д.

Оправдано анодирование алюминиевого кронштейна только при применении данного металла в приморских районах: в Сочи, Анапе, Крыму и т.д. Содержание солей в атмосфере пагубно влияет на металлы. Не страшна соль только нержавеющим металлам. А алюминий необходимо анодировать, чтобы применять в этих районах. К слову, оцинкованные кронштейны, даже крашенные, даже на два слоя крашенные, применять нельзя в высоко агрессивных средах. Не безопасно это.

Необходимость анодирования кронштейна из сплава алюминия АД-31

Для чистоты подачи информации, важно сказать, сейчас есть два сплава алюминия, разрешенных к применению в системе вентилируемого фасада: 6060 (или 6063) и АД-31. Сплав 6060 разрешен уже десятки лет. А сплав АД 31 с 2014 года

Некоторые даже нашли бы скрытый смысл в аббревиатуре названия этого сплава.. Но мы с вами не настолько впечатлительные, просто обратимся к фактам

А сплав АД 31 с 2014 года. Некоторые даже нашли бы скрытый смысл в аббревиатуре названия этого сплава.. Но мы с вами не настолько впечатлительные, просто обратимся к фактам.

Такой металл через несколько лет желтеет, а еще через несколько лет гниет, к сожалению. Независимые экспертные лаборатории, например МИСИС г. Москва, проводили исследование этого сплава и сравнение его с привычным сплавом 6060. Вывод неутешительный, сплав АД-31 применять без дополнительного покрытия нельзя! Его надо либо анодировать, либо красить. При этом ограничений использования сплава 6063 не найдено.

Срок службы 6060- 50 лет в средне агрессивных средах, а АД-31 – 15 лет, с учетом покрытия.

Выводы

1. Предложенная в ЦНИИСК им. В. А. Кучеренко методика статических испытаний анкеров на вырыв из различных стеновых материалов позволяет на основе имеющегося отечественного опыта испытаний конструкций более корректно учесть их физико-механические характеристики при определении расчетной несущей способности анкера, чем это сделано в европейских нормах ETAG 001.
2. Предложенная методика испытаний анкеров на действие динамической нагрузки, моделирующей сейсмические воздействия, позволяет повысить надежность конструкций и достоверность результатов эксперимента и приблизить их к реальной работе конструкций при землетрясениях.

А. В. Грановский, к. т. н.;

Д. А. Киселев, к. т. н.

(ЦНИИСК им. В. А. Кучеренко)

Список литературы:

1. ETAG 001. Guideline for European Technical Approval of Metal Anchors for Use in Concrete. Brussels, 1997.
2. Owen D. Handbook of Statistical Tables. Изд.ком- панияЭдисон / Уесли. 1968.
3. Eligehausen R., Malle R., Silva J. Anchorage in Concrete Construction. Ernst & Sohn, Berlin, 2006.
4. Квирикадзе О. П. Влияние скорости нагружения на прочность и деформации бетонов. Тбилиси, 1958 г. 53 с.
5. Корчинский И. Л., Беченева Г. В. Прочность строительных материалов при динамических нагружениях. М.: Стройиздат, 1966.

Также читайте:

Оконная фурнитура | Двери межкомнатные | Деревянные окна | Фурнитура для межкомнатных дверей
