Забивной анкер: разновидности и устройство конструкции. основные принципы работы, особенности применения и монтажа

Правила выбора

Подбор анкеров с гайками производится в зависимости:

  • от вида крепежного элемента;
  • от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

  • стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
  • двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

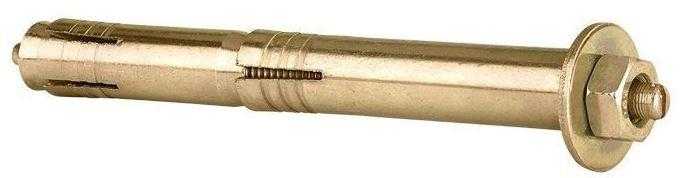

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

  • длина анкерного болта;
  • диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
  • глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
  • минимальная длина сквозного монтажа;
  • диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

  • толщина закрепляемого предмета;
  • вращающая сила;
  • изгибающий момент;
  • крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.

Виды забивных анкеров

Подобные крепления производятся уже довольно давно. Начиналось всё, разумеется, с самых заурядных моделей, которые были ограничены только тем, чтобы выполнять свою основную функцию — закрепление.

Сейчас же появились самые технологичные экземпляры с широким функционалом и обширной сферой применения.

  • В основном, классификация строится по принципу материала. В основном, производят стальные, оцинкованные, электрооцинкованные и латунные модели. Первый вид является самым распространённым и базовым. Он надёжные и без каких-либо особенностей.
  • Стальные забивные анкеры производятся очень широким тиражом и найти их можно практически в любом строительном магазине. Единственный ощутимый минус, некоторые недобросовестные производители пренебрегают тем, чтобы обрабатывать заготовки антикоррозийной жидкостью.
  • Это приводит к тому, что крепления могут быстро ржаветь и выходить из строя. Чтобы этого избежать, нужно уточнять у продавца в строительном магазине этот момент.

Это обеспечивает характерный блеск, устойчивость к коррозии и резким изменениями параметров температуры. Если крепёж осуществляется в уличных условиях, то можете не бояться резких перемен температуры или перепадов во влажности воздуха.

Оцинкованные забивные анкеры легко противостоят всем этим внешним раздражителям.

Крайняя, но не менее интересная модель, которая будет рассмотрена — это латунные забивные анкеры.

  • Латунь, сама по себе, не является слишком популярным в строительстве и промышленности материалом по ряду причин, связанных с её физическими характеристиками.
  • Тем не менее, этот мягкий металл идеально подходит для изготовления различных крепёжных материалов.
  • Если вам нужны анкеры не для промышленных целей, а просто для бытового использования, то латунные модели — это то, что вам нужно.
  • Металл имеет приятный внешний вид, не боится коррозии и немного весит.
  • Самый оптимальный вариант для неопытных строителей или тех, кому просто нужен набор креплений для работ в доме или квартире.

Существует ещё несколько более экзотичных видов забивных анкеров, но представлены только те модели, которые проверены временем.

Область применения

Виды болтов, их классификация и обозначение Анкеры, которые в соответствии с нормативным документом (ГОСТ 26778-90) называются болтами самоанкерующимися распорными, представляют собой прочные крепежные элементы, при помощи которых можно выполнять надежную фиксацию различных предметов на конструкциях из полнотелых материалов. Высокая надежность фиксации, обеспечиваемая таким анкером, объясняется тем, что вся его внешняя часть сцепляется с внутренней поверхностью отверстия с большой силой трения, формируя исключительную удерживающую способность.

Свою высокую эффективность распорный крепежный элемент будет демонстрировать только в том случае, если его монтаж выполняется в материале, который имеет высокую плотность. Таким образом, принцип действия такого анкера в корне отличается от принципа работы дюбеля, внешняя часть которого контактирует с внутренней поверхностью отверстия лишь в отдельных точках, а не по всей своей длине. Соответственно, крепеж распорного типа способен обеспечить значительно большую надежность формируемого соединения.

ГОСТ 28778-90 Болты самоанкерующиеся распорные для строительства. Технические условияСкачать

Распорные анкера используют при закреплении разнообразных конструкций, находящихся под значительной нагрузкой

В отличие от дюбеля, который преимущественно производится из полимерных материалов, для изготовления анкеров применяют прочные металлы – углеродистую сталь, латунь и др. В том случае, если такой крепежный элемент изготовлен из стали, его дополнительно защищают от коррозии, нанося на его поверхность цинковое покрытие белого или желтого цвета.

Рабочая часть распорного типа – это полая гильза, на боковой части которой выполнены продольные разрезы, формирующие разжимающиеся лепестки. Во внутренней части такой гильзы имеется распорный элемент, который при забивании анкера в предварительно подготовленное отверстие разжимает лепестки, что и способствует надежной фиксации крепежного изделия в отверстии. Верхняя часть такого крепежа – это шпилька, на резьбовой части которой размещены шайба и регулировочная гайка.

На рисунке представлена простейшая конструкция распорного анкера, имеющего сплошную втулку по всей длине

Монтаж распорного анкера не представляет особых проблем, не требует использования сложного оборудования и наличия специальных навыков у исполнителя. Заключается этот процесс в том, что такой болт аккуратно забивается в предварительно подготовленное отверстие до упора, а после надежной фиксации на его резьбовую часть навешиваются предметы, которые необходимо зафиксировать.

Наиболее эффективно использовать такие различных предметов на конструкциях из плотных материалов, обладающих хорошей адгезией (бетон, кирпич, натуральный камень и др.). В том случае, если в конструкциях из бетона и любых других материалов, в которые будет монтироваться такой болт, имеются внутренние трещины, нагрузка, которую сможет выдержать крепежный элемент, значительно снизится.

Конструкция анкера для ответственных креплений более сложна, зато позволяет использовать крепеж даже при вибро-нагрузках

Сегодня распорные болты анкерного типа, параметры которых должны соответствовать требованиям ГОСТа 26778-90, успешно используются для выполнения монтажа таких предметов и изделий, как:

  • тяжелые и габаритные оконные и дверные рамы;
  • элементы лестничных конструкций;
  • элементы подвесных потолков различного типа;
  • светильники и люстры;
  • леса для выполнения строительных и отделочных работ;
  • ворота и калитки;
  • элементы различных коммуникаций (воздуховоды, кабельные трассы, водопроводы и др.);
  • балюстрады и консоли;
  • различные изделия, изготовленные из стали и отличающиеся значительным весом.

Крепление лаг на распорный анкер

Наиболее значимыми характеристиками распорных анкеров, за что их и ценят специалисты, являются:

  • исключительно высокая прочность и надежность;
  • устойчивость к механическим повреждениям, воздействию негативных факторов внешней среды;
  • удобство использования;
  • быстрота создания крепежа.

Как закрепить основание крыши

Анкерные крепежи используют для работ на основании крыши кирпичных домов. Анкерными болтами производят закрепление мауэрлата – одной из деталей основания кровли. Он изготавливается из деревянных брусьев и служит для равномерного распределения нагрузки крыши по всей поверхности постройки. Крепеж мауэрлата анкерами достаточно затратный способ, но никакой другой крепеж не сравнится с ним по надежности и длительности эксплуатации.

Как происходит закрепление деревянного мауэрлата к кирпичному основанию здания

  1. Для придания сооружению жесткости производят заливку бетонного пояса с использованием арматуры. Пояс заливают на верхней границе стенок.
  2. Во время заливки бетона в него вмонтируют анкерные крепежи.
  3. После затвердевания бетонного слоя мауэрлат примеряют к анкерным болтам и наносят разметку, где в дальнейшем делают отверстия.
  4. Мауэрлат накладывают на анкеры, для придания конструкции большей прочности пользуются шайбами, накрученными на болтах.

Таким образом, происходит фундаментальное закрепление основания крыши анкерными системами.

Расчет нагрузки на болт

Маркировка головки болта обычно содержит следующие данные:

  • клеймо завода изготовителя (JX, THE, L, WT, и т.п.);
  • класс прочности;
  • стрелка «против часовой стрелки» (если левая резьба).

Первая цифра обозначает номинальное временное сопротивление (предел прочности на разрыв): 1/100 Мпа (1/100 Н/мм²;

1/10 кг/мм²). Пример: (класс прочности 9.8) 9*10=900 Мпа (900 Н/мм²; 91,71 кг/мм²).

Вторая цифра обозначает процентное отношение предела текучести к временному сопротивлению (пределу прочности на разрыв): 1/10%. Пример: (класс прочности 9.8) 9*8=720 Мпа (720 Н/мм²; 73,37 кг/мм²).

Значение предела текучести — это максимально допустимая рабочая нагрузка болта, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки используют 1/2 или 1/3 от предела текучести, с двукратным или трёхкратным запасом прочности соответсвенно.

Примеры текучести материала

Примером может послужить обычная кухонная вилка. Изогнув её в одном направлении, можно получить совершенно другой предмет, значит нарушилась ее текучесть, что привело к деформации. Материал при этом только деформировался, но не сломался, что свидетельствует о большой степени упругости стали. Вывод: максимальная прочность намного выше текучести.

Другое кухонное оборудование, например нож, сломается при попытках изменить его форму. Вывод: у ножа одинаковая сила текучести и прочности, такое изделие можно назвать хрупким, несмотря на то, что оно изготовлено из стали.

Процент удлинения — это среднестатистический показатель, который демонстрирует длину деформированной детали еще до начало поломки. Образно, можно называть такого рода болты гибкими, имея ввиду именно способность к удлинению.

Техническая терминология на этот счет довольно простая: относительное удлинение — это не что иное, как процент увеличения образца по сравнению с первоначальным размером.

Правила эксплуатации и ухода

Чтобы поддерживать крепления в работоспособном состоянии, их периодически нужно осматривать и ремонтировать. Обычно меняют балки и ремешки. Элементы выходят из строя из-за большого износа – это сразу заметно при осмотре.

После катания нужно обязательно очищать механизм от снега, чтобы он не растаял, и вода не попала внутрь.

Используя полученную информацию о фиксаторах для сноуборда, можно подобрать для себя идеальный вариант по подходящей цене.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

51.52%

27.27%

21.21%

Проголосовало: 33

Подвесы для профиля

С помощью подвесов профили крепятся к стенам или потолку. Любой подвес устроен так, что его длину можно менять. Всего можно выделить 5 вариантов подвесов для профилей гипсокартона.

Прямой подвес. Годится для крепежа профиля как к стенам, так и к потолку.

Прямой подвес для профиля

Прямые подвесы продаются в развернутом виде и при монтаже легко загибаются руками, образуя П-образную форму. К стене крепится резьбовыми дюбель-гвоздями. В редких солучаях, если стена или потолок рассыпчатые — применяется анкер-клин.

Виброподвес. Это тот же самый прямой подвес, но со специальной резиновой вставкой, которая исключает прямое соприкосновение металлического подвеса и твердой стены.

Виброподвес для профиля

Резиновая вставка гасит звуковые колебания, повышая звукизоляционные свойства отделки помещения. Совместно с виброподвесом в полость между стеной и гипсокартоном укладывают звукоизоляционный материал.

Как и простой прямой подвес, виброподвес используют как для стен, так и для потолка.

Подвес с зажимом. Еще этот крепеж называют анкерный или скользящий подвес. Применяется для монтажа каркаса на потолке.

Подвес для профиля с зажимом

Этот подвес состоит из двух частей — тяги и подвеса с пружинным зажимом. Длина тяги может достигать 1 метра. Такой подвес применяется в том случае, если нужно сильно опустить потолок или сделать его многоуровневым.

Подвесы с зажимом в виду своей конструкции используются только на потолке.

Подвес нониус. Похож на анкерный подвес с одним отличием — фиксация ступенчатая. Вместо тяги у этого подвеса планка с отверстиями, в которые для фиксации вставляется шплинт.

Подвес для профиля нониус

Подвес нониус применяют тоже только на потолке.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:– закладной;– распорный;– забивной;– клиновой;– болт с кольцом или крючком;– рамный;– шпилька;– фасадный;– потолочный;– пружинка.
  2. Химические:– крепеж-монолит;– для наружных и внутренних работ;– для крепежа в рыхлых и тонкостенных основах;– стойкие к вибрациям;– долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Разновидности

Анкеры отличатся не только габаритами. Имеются конструктивные особенности технических параметров. Анкерная продукция для стен из кирпича разделяется по сфере предназначения. Конкретный вид метизов применяется для определенных монтажных работ.

Забивного типа

Позволяет зафиксировать критически большой вес. Производится из высокопрочного материала или углеродистой стали. Обрабатывается специализированным антикоррозийным покрытием, обеспечивающим повышение периода эксплуатации. Изделие производится сплошны, при этом повышается степень надежности крепежа. Популярная разновидности метиза – анкер-цанга.

Забивные

Анкер вбивается в кирпич молотком. Расклинивается его рабочая часть. Так элемент надежно фиксируется в стене. Затем вкручивается болт или шпилька.

Клинового типа

Сфера применения идентичная с аналогом забивного типа. Допускается методика монтажа в напряженную и ненапряженную бетонную плоскость. Относится к надежным крепежным элементам. Способен выдерживать высокие нагрузки. Применяется в сухих помещениях.

Производится из разнообразных видов стали. Отличается специфическим исполнением. С одной стороны идет шпилька с метрической резьбой, на которую накручивается гайка. С другой стороны – распорная система в виде муфты с внутренним хвостовиком.

Клиновые

Тип MSA

Латунная продукция, внешняя сторона которой характеризуется наличием специальной гильзы с крупной насечкой. Конструкция позволяет увеличить плотность фиксации крепежа в стеновой полости. Допустимое внутригильзовое сечение находится в пределах 8-10 мм.

Химический принцип

Внешнее исполнение – тубус цилиндрической формы. Внутри находится два ингредиента – органического и неорганического происхождения. Реагируя между собой, они затвердевают, обеспечивают требуемую степень прочности.

Химические

Название метизы получили в виду химического принципа работы – химической реакции. Запаха не имеет. Является продукцией экологически безопасной. Не вредит окружающей среде и человеческому организму.

К отрицательным сторонам использования продукции стоит отнести высокую цену и разное время схватывания состава. Последняя зависит от разнообразия клеящихся смесей.

С кольцом

Особенность изделия – наличие кольца – обеспечивает сферу его применения. Удобно производить монтаж подвесных конструкций на стеновой и потолочной поверхности. В строительстве применяется для крепления лесов. Разрешено использовать для кирпича с плотной внутренней структурой – только полнотелого. В пористых и пустотелых материалах крепеж утрачивает свою эффективность.

С кольцом

Двухраспорные

Дополнительно предусматривается распорная втулка, разжимающаяся одновременно в двух местах. Первый распорный элемент не соприкасается с твердой кладочной поверхностью. Повышается надежность закрепления изделия в стене. Образец показывает хорошие результаты в испытании на разрыв, поэтому используется в тяжелых условиях эксплуатации.

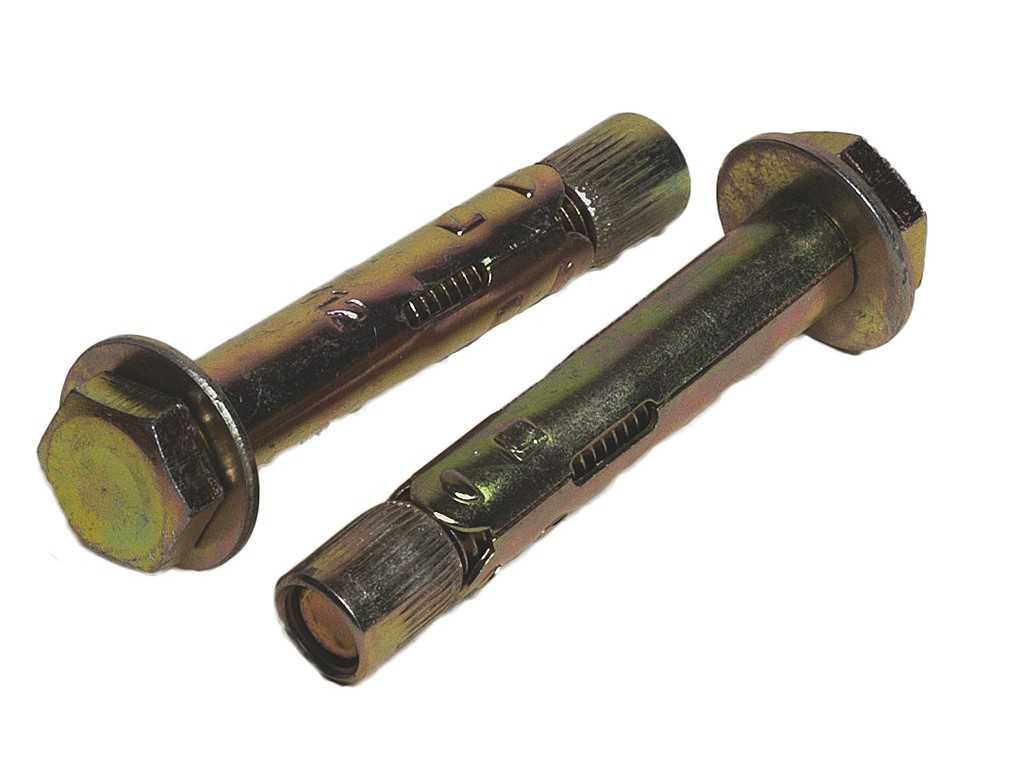

Двухраспорные

Анкеры и дюбели

Анкеры и дюбели имеют схожую конструкцию и принцип работы. В просверленное отверстие вставляется конический элемент, после чего забивается сам крепеж, расширяющий гильзу и надежно фиксирующийся в стене или блоке. Конструкционно дюбели от анкеров отличаются не сильно. Дюбель состоит из двух частей:

  1. Гильзы, часто выполненной из пластмассы,
  2. И непосредственно крепежа, часто представляющего собой обычный шуруп.

Конструкция гильзы такова, что в неразжатом положении она полностью соответствует диаметру просверленного отверстия, но при забивании крепежа она расширяется, и вытащить ее обратно практически невозможно.

Конструкция анкера несколько иная. Через тело метиза проходит болт, а стальная гильза имеет лепестки на конце. В качестве гайки используется каплевидный элемент, который при закручивании болта разжимает лепестки и надежно фиксирует анкер внутри отверстия. Помимо размеров, анкеры отличаются формой гильзы. Ассортимент такой продукции очень разнообразен, и каждый анкер имеет свое назначение. Например, анкеры-бабочки, предназначены для крепления в полных отверстиях, например сквозь плиты перекрытия. Лепестки такого анкера не только расширяются, а раздвигаются в стороны, тем самым не давая гильзе выпасть из отверстия.

Если проводить границу между дюбелями и анкерами, то можно сказать, что первые предназначены для крепления объектов при минимальной нагрузке, в то время как анкер способен выдержать серьезное напряжение. Но и тут есть отступление – строительные-забивные дюбеля. По сути это гвозди, с туго насаженной шайбой. Они забиваются в бетон специальным пистолетом, и извлечь забитый метиз становится практически невозможно. Эти крепежи также называют дюбелями, хотя правильнее было бы отнести их к строительным гвоздям, так как они не имеют расширяющейся гильзы и держаться только за счет забивания.

Подведём итог вышесказанному

Без анкерного крепежа не обходится ни один ремонт. С помощью подобных болтов или гвоздей крепятся люстры, карнизы, телевизоры на стену или подвесные шкафчики кухонного гарнитура. Но, несмотря на надёжность подобной фурнитуры, многое зависит от того, как выполнена работа. Ведь даже самый надёжный крепёж может не выдержать, если его установка произведена неправильно.

А вот так проходят испытания анкеров на разрыв

Надеемся, что изложенная в сегодняшней статье информация поможет начинающим домашним мастерам выполнить все необходимые работы правильно. Возможно, не всё в ней было полностью понятно. В этом случае Уважаемый читатель может смело задавать свои вопросы в обсуждении ниже – редакция HouseChief.ru с радостью на них ответит в максимально сжатые сроки. Если Вы не начинающий домашний мастер и у Вас есть опыт использования анкерных креплений, просим поделиться им с другими читателями – эта информация будет для них весьма полезной. А напоследок предлагаем посмотреть довольно интересное видео по сегодняшней теме, которое расскажет о принципе работы механического анкера.
