Технология обустройства и монтажа фальцевой кровли

Фальцевая кровля: особенности монтажа

Фальцевая кровля выполняется из рулонов или листов металла (оцинкованной стали, меди, алюминия или цинк-титана), соединенных между собой при помощи фальцев.

Этот тип соединения позволяет получить герметичное кровельное полотно на крышах самых разнообразных форм. Отсутствие лишних отверстий в кровельном покрытии делает его герметичным и долговечным (от 20 до 150 лет, в зависимости от выбранного материала).

Подготовка к монтажу

Первый шаг — разработка проекта будущей крыши. На чертеже обозначаются места соединений картин, стропил, реек обрешетки. Фальцевая кровля подходит для крыш с уклоном не менее 7°, хотя рекомендованный угол составляет 12-30°.

Так как покрытие металлическое, на нем хорошо заметны любые неровности и дефекты. Это определяет жесткие требования к строительству обрешетки: она должна быть ровной, без выступов или провалов. Допустима как сплошная, так и разреженная обрешетка с шагом, не превышающим 40 см. Ребра крыши и конек должны иметь прямоугольную форму, а лицевая доска карнизного свеса — быть прямой. Для поддержания конькового стыка, вдоль него укладываются две доски, а под разжелобками делают сплошной настил — по 50 см в обе стороны.

Если обрешетка будет ненадежной, со временем фальцевая кровля начнет прогибаться, герметичность нарушится, и появятся протечки, увеличится парусность.

Листы металла с кромками, подготовленными к фальцевому креплению, называются картинами. Для перевозки картин используют грузовой транспорт. Переноска листов разрешена только по одной штуке и только в вертикальном положении. Для подъема картин на крышу используются лестницы, доски, брусья. Металл режется, как правило, на земле, а вот швы соединяются уже наверху. По месту соединения фальцы могут быть лежачими (поперек ската) и стоячими (вдоль ската).

Желательно, чтобы длина картин была равна скату — в этом случае удастся избежать менее надежных лежачих фальцев, применяемых для горизонтальных соединений. Если фальцевая кровля монтируется из рулонного металла, то проблема лежачих фальцев отсутствует вовсе.

Использование металлических рулонов имеет еще ряд преимуществ:

отсутствие проблем, связанных с хранением и транспортировкой картин,

более простой и надежный монтаж,

минимальное количество отходов металла.

Инструменты для монтажа кровли

Монтаж фальцевой кровли требует использования как обычных, так и специализированных инструментов:

ножницы для прямой и кривой резки металла,

прямоугольная и клиновидная киянки,

фальцевый молоток с короткой рукояткой,

ручной (рамки или хапы), полуавтоматический или электрический фальцезакатывающий инструмент,

профилировочный станок (для рулонного металла).

Можно сберечь силы и доставить на место проведения работ станок СФПЗ — с его помощью формируются самозащелкивающиеся фальцы, не требующие никаких дополнительных инструментов для закрытия швов.

Монтаж фальцевой кровли

Укладка первого листа выполняется с выбранной стороны (некоторые производители изготавливают картины, монтируемые строго справа налево). Лист должен выступать на 10 см над карнизом. Его необходимо максимально точно выровнять в горизонтальной и вертикальной плоскостях так, чтобы угол между ним и карнизом был прямым.

Если на картине присутствуют отверстия, то она крепится к обрешетке при помощи саморезов, которые закрываются следующей картиной. Если отверстий нет, в качестве крепежных элементов выступают кляммеры. Это узкие полоски нержавеющего металла, один конец которых крепится к обрешетке, а второй — заводится в шов картины.

Для листов длиной до 10 м используются жесткие кляммеры, свыше 10 м — плавающие. Последние нужны для того, чтобы фальцевая кровля не потеряла герметичность под влиянием температурных деформаций.

Вторая картина укладывается таким образом, чтобы кромки листов совпали. С другой стороны она так же закрепляется на стропилах.

Когда все листы будут уложены, с помощью специального инструмента создаются одинарные (на крышах со скатом не менее 15°) или двойные фальцы. Высота шва определяется, исходя из количества снега, выпадающего в данном — чем его больше, тем выше должен быть фальц. Края листов, выступающие за карниз, загибаются под планку.

Для укрытия ендовы, конька, труб и других элементов можно приобрести готовые элементы либо вырезать их на месте, а затем соединить при помощи фальца.

Если вы сомневаетесь в герметичности швов или хотите дополнительно подстраховаться, в процессе монтажа можно использовать уплотняющие прокладки, либо в конце всех работ обработать фальцы герметиком. Качественно смонтированная фальцевая кровля прослужит не менее 20 лет без протечек и деформаций.

Ремонт фальцевой кровли

Фальцевая система считается долговечной и надёжной. Но она тоже нуждается в периодическом осмотре и обновлении, а также в ремонте, нередко даже по причинам, не зависящим от условий эксплуатации. Например, упавшее дерево во время сильного ветра повредило полотно. Любой дефект кровли чреват пагубными для кровельной конструкции протечками. Поэтому о ремонте фальцевого покрытия нужно знать как можно больше, чтобы самостоятельно быстро и недорого устранить повреждение.

Если кровля стала подтекать, а видимых дефектов покрытия не обнаружено, нужно проверить герметичность швов, а в случае нарушения раскрыть фальц и загерметизировать его заново.

Чтобы устранить протекание металлической кровли, лучше применять герметик, который хорошо ложится на металл и не разрушается от ультрафиолета, или алюминиевую ленту, прокатав её валиком и в дальнейшей покрасив в нужный цвет

Видео: герметизация фальцевых швов Runotex

Одновременно желательно проверить герметизацию мест примыканий и кровельных выходов. Вокруг небольших труб щели можно заделать мастикой или проложить уплотнитель. Большие по размеру проходы герметизируют согласно их назначению — возле мансардных окон формируют многослойный шов, а вокруг дымоходов устраивают гидроизоляционный фартук или используют силиконовую насадку, предварительно очистив рабочую поверхность.

Главным врагом фальцевой кровли является коррозия, которая возникает в самых уязвимых местах, поэтому чтобы защитить покрытие в дальнейшем, нужно очистить ржавчину жёсткой щёткой, а затем обработать поверхность специальным составом — преобразователем ржавчины или «Антикором»

Видео: фальцевая кровля, обход трубы

Как таковой текущий ремонт фальцевой кровли требуется нечасто при условии её строгого монтажа и соблюдения правил эксплуатации. К таким работам нужно относиться серьёзно и посоветоваться с опытными специалистами, так как может потребоваться локальная или полная разборка кровли. А вот мелкие повреждения убрать самостоятельно под силу любому хозяину, а именно:

• заделать свищи заплаткой;
• подтянуть фальцевые швы;
• зачистить ржавчину и покрасить кровлю при необходимости.

Видео: советы по окраске фальцевой кровли

Чтобы снизить риск повреждения кровли к минимуму, нужно:

• обследовать кровлю два раза в год;
• аккуратно обращаться с фальцами и не использовать для кровли агрессивные моющие средства, краски и лаки;
• любую царапину, даже мизерную, заделывать моментально, а не дожидаться её превращения в ржавый провал;
• периодически обрабатывать фальцевые швы антикоррозийными составами;
• изначально при обустройстве фальцевой кровли соблюдать советы производителей и нормативные требования.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

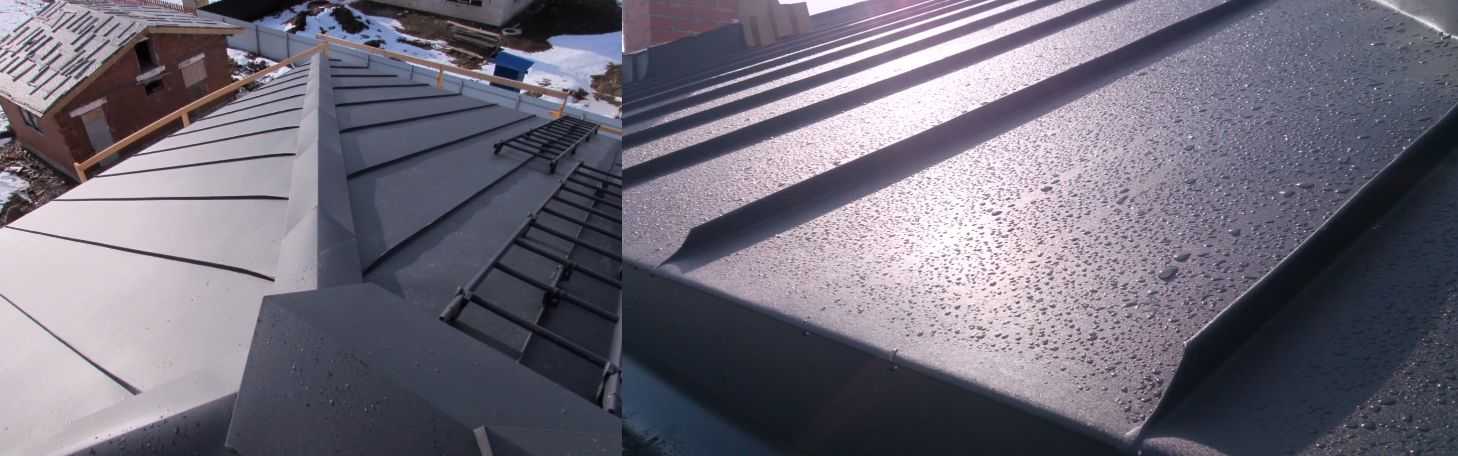

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

Варианты фальцевых соединений

• Стоячий фальц (одинарный или двойной).
• Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

• Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
• Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
• Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
• Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
• Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

• Удобство, быстрота выполнения монтажных работ.
• Минимальное количество строительных отходов.
• Надежная герметичность.
• Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
• Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

• Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
• Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

• Удобство, быстрота выполнения кровельных работ.
• Применение двойного стоячего фальца обеспечивает повышенную герметичность.
• Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
• Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

• В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
• Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
• В коньковой части монтируется опорная доска.

• На ендове выполняют сплошной настил из досок.
• Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
• На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
• На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
• Продольная состыковка стальных листов тоже осуществляется внахлест.
• На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Специальные комплексные решения

Для особых задач сегодня применяют полнокомплектную кровельную систему. Например, такую предлагает компания Astron. Изготовлена она из стальных панелей с алюмоцинковым покрытием и специальных фиксирующих клипов. У таких панелей толщина от 0,66 до 0,75 мм, а ширина – 600 мм.

Ребра имеют высоту 50 мм, т.е. достаточно высокие и обеспечивают дополнительную жесткость, благодаря чему появляется возможность устанавливать прогоны с шагом 1,5 м.

При этом крепежная система подвижна, чем позволяет панелям немного перемещаться при температурном расширении. Этот технический момент позволяет избежать деформации картин. Будет ли подвижна та же металлочерепица или мягкая кровля? Тот еще вопрос.

Подобными комплексными решениями могут похвастать разве что металлическая и керамическая черепица от некоторых производителей.

Устройство фальцевой кровли

Конструкция крыши с фальцевым кровельным настилом, как и любая другая, включает в себя несколько базовых элементов:

• стропильную систему;
• деревянную или металлическую обрешетку;
• ветрозащитную мембрану;
• теплоизоляционный слой;
• слой гидроизоляции.

В качестве лицевого покрытия может используется как рулонный, так и листовой металл. Монтаж фальцевой кровли осуществляться двумя способами:

• литым (традиционным);
• рулонным (инновационным).

Традиционный метод укладки

Такой вид монтажа металлической кровли включает в себя следующие основные этапы:

• Изготовление из листового металла отдельных элементов (картин), предназначенных для покрытия всех элементов крыши. Отдельно изготавливаются скаты и желоба. Для этого по чертежам вырезаются заготовки, которые специально подготавливают к формированию фальцев;
• Следующим этапом является подъем картин на крышу. После этого они соединяются между собой с помощью стоячих фальцев;
• Крепление установленных элементов к обрешетке осуществляется посредством металлических полос, один край которых закрепляется в фальце, а второй крепится к обрешетке с помощью гвоздей или саморезов;
• Укладка фартуков для каждого крепежного отверстия является завершающим этапом монтажных работ.

Инновационный метод укладки

В соответствии с современной технологией укладки фальцевой кровли, рулонный кровельный материал подается к месту проведения монтажных работ, где с помощью специального оборудования разрезается в соответствии с имеющимися чертежами.

Использование рулонных кровельных материалов позволяет избежать поперечных стыков, однако для выполнения монтажных работ потребуется специальное оборудование. Спайка листов осуществляется с помощью специального электротехнического приспособления, которое позволяет формировать двойные стоячие фальцы. Для большей герметичности соединения обрабатывают акриловым или силиконовым герметиком.

Согласно требованиям СНиП, существенных различий в устройстве фальцевой кровли и аналогичных металлических настилов (профнастила, металлочерепицы) нет. Основные отличия заключаются исключительно в технологии крепления и методике соединения отдельных элементов настила.

Методика монтажа фальцевой металлической кровли, так же, как и других металлических настилов, предусматривает создание так называемого «кровельного пирога». Он обеспечивает не только существенное снижение теплопотерь при обустройстве крыши и мансардных помещений, но и существенно увеличивает звукоизоляционные свойства конструкции.

На рисунке представлена принципиальная схема «кровельного пирога» для фальцевого настила.

Здесь:

1. Отдельные элементы фальцевой кровли – наружное кровельное покрытие.
2. Водосточная система водостоков – предназначается для отвода дождевой и талой воды.
3. Обрешетка – служит основанием для укладки и крепления кровельного материала.
4. Контробрешетка – предназначена для создания вентиляционного зазора, предотвращающего образование конденсата в подкровельной полости.
5. Гидроизоляционный слой – обеспечивает защиту утеплителя и других элементов «кровельного пирога» от возможных протечек.
6. Теплоизолятор (чаще всего – минеральная вата) – применяется для улучшения тепло- и звукоизоляционных характеристик крыши.
7. Пароизоляция – предотвращает проникновение насыщенных влагой паров в толщу утеплителя.
8. Двусторонний скотч – обеспечивает герметичное соединение отдельных элементов гидро- и пароизоляции.
9. Внутренняя отделка потолка на мансардном этаже.
10. Каркас, предназначенный для крепления отделочного материала при устройстве потолка.
11. Стропила – являются основным несущим элементом конструкции.
12. Сплошная обрешетка – предназначена для укладки и крепления кровельного настила. Монтируется преимущественно на сложных участках кровли – в местах установки снегозадержателей, ендов, примыкания к дымоходу, окнам мансарды и т.д.
13. Подшивка карнизного свеса – чаще всего применяются специальные перфорированные софиты.

Технология устройства и монтажа фальцевой кровли, фото, видео и описанием необходимого инструмента и инструкцией.

Навигация по странице:

Для того, что бы произвести правильный по технологии монтаж фальцевой кровли, необходимо разобраться, какой нужен материал с выгодным соответствием цены и качества. А так же научится пользоваться всем необходимым инструментом и провести работы соблюдая инструкцию.

Вот об этом всем и будет посвящена наша статья, с подробным описанием устройства данной кровли, фото взято с наших объектов выполненных ранее.

Самая сложная задача при устройстве данной кровли — это исполнение таких мест соединения как:

1. Правильный монтаж ендовы.
2. Оформление конькового узла.
3. Соединение с карнизной планкой.
4. Так же одним из сложных узлов — это примыкания к различным трубам и инженерным системам.
5. Данную кровлю, часто используют на объектах со сложной геометрией конструкции крыши.

Фальцевая кровля уже используется более ста лет, а само название пошло от немецкого «фальц», что в переводе означает «шов» или «изгиб», то есть именно способ крепления металлических листов (обычно они в рулонах доставляются на объект) и определяет название данной кровли (фальцевый замок). Раньше все работы проводили жестянщики-кровельщики в ручную, поэтому это было долго и оставалось большое количество обрезков листов металла.

• Теперь с появлением современного оборудования и инструмента производить монтаж фальцевой кровли стало легче и быстрей.
• Так почему же мы до сих пор используем данную технологию при устройстве современных кровель? Все дело в том, что из всех видов металлических кровель фальцевая может быть применена при минимальном угле ската особенно, если крепления листов проводилось по технологии «двойного стоячего фальца».
• Благодаря такому герметичному шву и возможности индивидуального роспуска листов металла в рулонах под ваш проект, данная кровля получила особую популярность, востребовательность на кровельном рынке.

На чертеже ниже иллюстрированны способы крепежа листов, а именно:

• Одинарный лежачий.
• Одинарный стоячий фалец.
• Двойной лежачий.
• Двойной стоячий.

Двойной изгиб стоячего шва, считается наиболее надежным и его обязательно нужно использовать при устройстве кровли с минимальном уклоном. Дождю и снегу даже при сильных ветровых потоках практически невозможно попасть внутрь такого соединения листов.

Заказать монтаж фальцевой кровли через форму на сайте ⇓

Так же из схемы выше можно понять, что весь крепеж фальцевой кровли скрыт под покрытием. То есть в местах нахлеста одного листа на другой с помощью кляммера происходит зацепление «крюком» рулона листа, второй уже крепиться к нему и загибается это все в один узел, благодаря станку.

Это еще одно конкурентное преимущество данной кровли, перед тем же устройством кровли из профлиста, так как здесь крепеж входит сквозь профлист, что повышает вероятность появления протечек.

Для наглядного понимания технологии монтажа фальцевой кровли посмотрите видео.

https://youtube.com/watch?v=K6iKwnWXC-M%3F

Возможно вам будет интересно как полимерное покрытие используется в монтаже плоской кровли — переходите по ссылкам:

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

ОСТОРОЖНО!
В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа. Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.

Типы фальцев и методы их крепления

На сегодняшний день на рынке кровельных материалов можно найти картины с различными видами креплений. Именно от типа крепления зависит степень надежности и герметичность кровельного настила. Наличие на рынке картин с различными типами фальца дает возможность выбрать наиболее подходящий материал для конкретной конфигурации крыши.

Одной из наиболее простых в монтаже является фальцевая кровля, предусматривающая соединение клик фальц. Такое соединение принято считать самозащелкивающимся, так как для получения герметичного шва вполне достаточно простого нажатия. Надежность и герметичность таких швов неоднократно проверена временем и природой. Рассмотрим детально все существующие виды фальцевых соединений.

Одинарное фальцевое соединение

Это самый простой и распространенный тип соединения элементов фальцевой кровли. По герметичности и надежности этот вид соединения уступает двойному фальцу. Что касается конструктивных особенностей: одну кромку листа загибают под углом 90°, вторую выполняют с двумя перегибами – 90 и 180°. Используют одинарное соединение при угле наклона ската не менее 10°.

Соединение для одинарного фальца может быть 2-х типов:

• стоячим – используется для продольного соединения элементов настила;
• лежачим – применяется при необходимости поперечного соединения картин.

Двойной фальц

Представляет собой более сложный вид соединения, позволяющий обеспечить высокую герметичность настила. Применение такого метода стыковки дает возможность использовать картины на крышах, у которых угол наклона скатов начинается с 3°. Отличительной особенностью является Г-образная форма кромок.

Двойной стоячий фальц используется при продольном соединении элементов, лежачий при поперечной стыковке.

Клик фальц

Клик фальц – инновационный, высокотехнологичный способ соединения элементов фальцевой кровли. Использование такого замка не требует применения специальных инструментов и приспособлений и вполне может быть выполнено без привлечения профессиональных кровельщиков. Одна кромка картины имеет специальный загиб, имитирующий фальц, а вторая выполняется в виде защелкивающегося клик фальца.

Элементы с такими замками используются для покрытия крыш, угол наклона скатов которых составляет не менее 16°. Применение клик фальцевого соединения позволяет добиться высокой герметичности и отсутствия на поверхности настила крепежных отверстий. Фиксация элементов осуществляется скрытым методом в специальные крепежные отверстия, которые расположены вдоль замковой кромки листа.

Изготавливаем воротник дымовой трубы на стальной кровле

Это одна из самых трудоемких и уязвимых деталей стальной кровли. Его изготовление требует точности расчетов, иначе он даст течь. Воротник изготавливают из двух П-образных деталей, соединяющихся между собой внахлестку в направлении стока воды.

При изготовлении воротника делаются точные замеры дымовой трубы, затем они переносятся на стальные листы. Боковые детали воротника делают в двух экземплярах (для правой и левой стороны), а верхние и нижние детали — в одном экземпляре. Детали воротника соединяются либо двойными лежачими фальцами по направлению стока воды, либо склепкой (при помощи 2—3 заклепок) и припайкой. Детали в вертикальной части воротника, охватывающего ствол трубы, соединяют одинарными угловыми фальцами. Щели, образовавшиеся в местах переходов, просто припаиваются или заделываются заплатками.

Рамки: ручной инструмент для небольших участков

Чтобы выполнять работы на фальцевой кровле с европейским качеством, вам будут нужны определенные инструменты. Причем не удивляйтесь, что вы встретите их самые разные названия, из-за чего нередко возникает путаница.

Итак, для самостоятельной работы с фальцевой кровлей вам понадобятся такие приспособления:

Итак, в первую очередь вам понадобится киянка. Сравнительно недавно еще использовалась деревянная, но сегодня куда более удобна пластиковая, с клинообразной формой. Ею удобно производить целый диапазон операций.

Далее, молоток с пластиковым наконечником для устройства двойных радиусных фальцев, когда будете обходить каминные трубы. Такой пластиковый молоток совсем не повреждает кровельное покрытие.

Нужна также будет специальная стальная лопатка — утюг. Ею вы сможете устроить фартуки вокруг сложных участков кровли.  Посмотрите, как конкретно все эти инструменты применяются на практике:

Кроме того, бывает, что фальцезакаточную машинку невозможно завести с торца кровли или использовать на коротких участках. Поэтому в таких случаях понадобятся рамки.

Итак, все картины на кровле вам нужно будет подрезать и подгибать специальными ножницами:

Для подрезки картин понадобятся универсальные ножницы (по-другому называются идеальными). Причем нужны и правые, и левые, чтобы сделать нужные заготовки без повреждений.

Еще один необходимый инструмент — пинцеты-клещи. Большие, со скошенным углом под 45°, прямые — с двумя углами под 45° для изготовления воротников каминных труб и мансардных окон. Большие клещи нужны, чтобы выполнять отбортовку до 180 мм высотой.

Но бывает, что глубины круглогубцев не хватает, тогда используют «цаплю», чтобы сделать примыкание высотой до 150 мм. Все это необходимо для того, чтобы сделать двойной фальц при обходе проемов в кровле.

Когда объем работ предстоит большой, в ход идут ножницы «пеликаны», с удлиненным резом. К слову, тот самый инструмент, который у нас называют «попугай», нужен не как гвоздодер, а как специальное приспособление для раскрытия двойного фальца. Без него не обойтись там, где не получится использовать гибочные станки.

Готовые картины с загнутыми краями укладывают на обрешетку и соединяются между собой кляммерами. Следующим шагом при помощи ручного или электрического инструмента такие швы соединяют в двойной фальц.

Свесы фальцевой кровли оформляют так:

Для работы с торцом свеса понадобится все это:

Вот как пользоваться этим инструментом:

Для работы с ендовой вам понадобятся такие инструменты:

На практике это выглядит так:

А вот для оформления внутренних изломов кровли понадобится также киянка:

Для оформления конька крыши вам понадобится шуруповерт:

Подведем итог: только квалифицированный монтаж гарантирует, что фальцевая кровля благополучно отслужит весь свой срок. Приходилось ли вам самостоятельно изготавливать фальцевую кровлю и были ли вы довольны результатом?

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Обрешётка для фальцевой кровли

Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке

Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50×50, доска 32×100, которые крепятся снизу вверх (от карниза к коньку)

От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.

Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.

При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:

• устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
• предотвращение коррозии металла и гниения дерева;
• снижение шума от дождя и града.

В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.

Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.

Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.

В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.
