Изготовление каркаса для монтажа сэндвич-панелей своими руками

Технология монтажа

Начнем с того, что крыша из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных операциях, требуется провести тщательную подготовку.

Подготовительный этап

В него входит:

  • проверка точности плоскости прогона крыши, никаких перепадов;
  • строгая перпендикулярность между опорными стойками и ригелями;
  • проверяют угол наклона скатов;
  • если требуется дополнительная гидроизоляция, то проводят и ее.

Особенности монтажа

Как уже говорилось, монтаж – процесс несложный. Но в нем достаточно много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич панели для крыши укладывают металлическую стропильную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили. Если используется первый вариант, то в профилях придется заблаговременно сделать отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

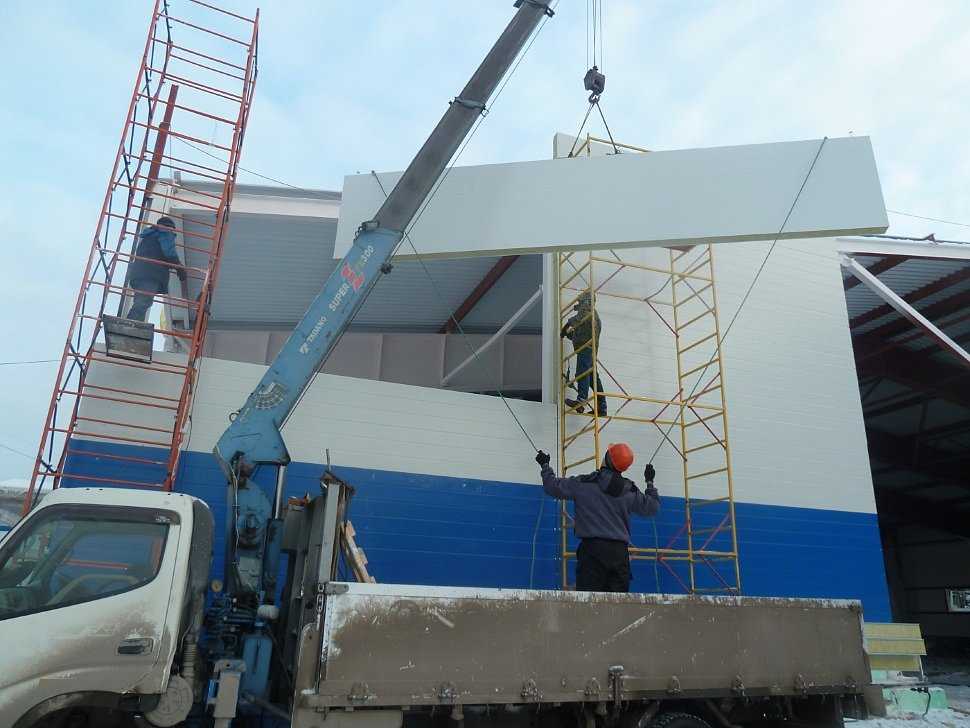

Сэндвич-панели на крышу поднимают подъемным краном Источник roofs.club

Процедура монтажа

Теперь к вопросу о том, как осуществляется монтаж кровельных сэндвич панелей.

Выполнять работу можно с применением промежуточных прогонов, а также без них. При длине пролета свыше 4 метров прогон используют.

Стропильные системы, а также обрешетка, не являются обязательными элементами. Но есть те, кто привык их использовать. В основном они могут пригодиться только в больших постройках. В том числе и на тех, где монтаж выполняется вертикально.

Сама технология фиксации выглядит следующим образом:

  • между фронтонами укладывается прогон конька;
  • после этого на боковые стены монтируется балка, как мауэрлат;
  • укладывать панели необходимо снизу, и двигаться наверх;
  • второй и все последующие кровельные узлы фиксируются лишь после того, как вы убедитесь в ровности и правильности фиксации начального сэндвича;
  • первый бутерброд крепится к нижней балке с помощью саморезов;
  • верхнюю панель нужно зафиксировать на коньковом прогоне, но не на самом коньке;
  • чтобы закрепить крайние панели, требуется установить 3 самореза в ребра жесткости;
  • в последующем используется только по 2 самореза для укладки следующих сэндвичей;
  • специальными замками панели соединяются между собой;
  • на место замка обязательно накладывается уплотнительный слой;
  • затем герметизируются стыки с помощью силикона, а также монтажной пены.

При монтаже важно не допускать перекосов. Лучше берите не один захват-струбцины, а два

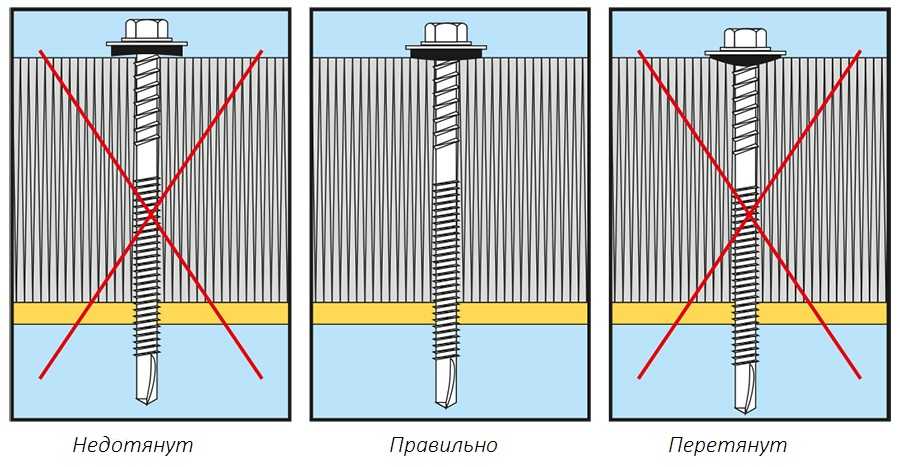

Элементы крепления следует вкручивать строго под углом 90 градусов. Отступ от края составляет 50 см.

А что с коньком кровли

Отдельно стоит поговорить про конек кровли. Наверняка строители отдельно пропишут его монтаж в смете. Это обусловлено тем, что здесь есть своя последовательность работ, а также обязательная герметизация.

Выглядит процесс так:

  • в пустое пространство, образовавшееся под коньком крыши, по завершению монтажа панелей укладывается утеплительный материал;
  • этот участок затем обрабатывается с помощью полиуретановой пены;
  • после полного высыхания пены лишние подтеки аккуратно срезаются;
  • используя пустотелые заклепки и коньковую планку, верхний стык панелей закрывается.

На этом работа считается завершенной.

Установка стеновых сэндвич-панелей

Как монтировать сэндвич-панели?

Проверьте правильность расположения всех элементов каркаса и нанесите разметку в соответствии с проектной документацией.

Внимательно ознакомьтесь со всеми требованиями и пошаговыми действиями по монтажу конструкции перед началом работ.

Схема крепление панелей к подконструкции:

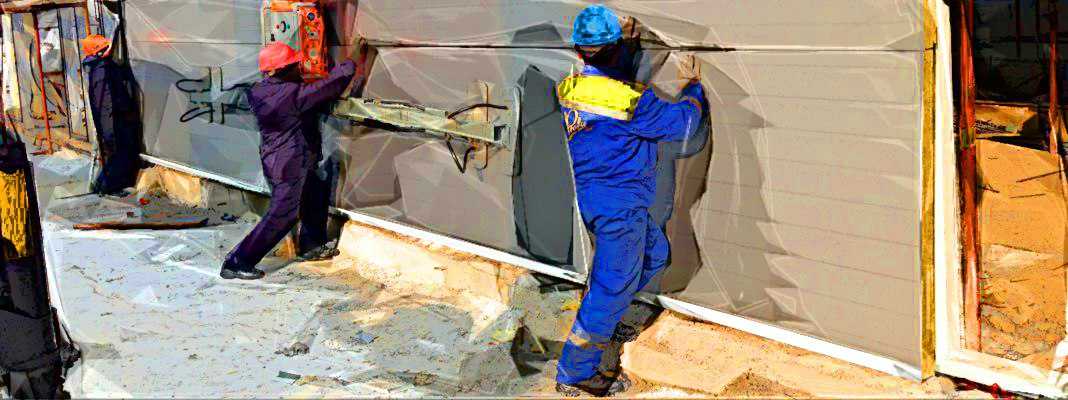

Монтаж стеновых элементов можно проводить горизонтальным или вертикальным способом.

При горизонтальном варианте монтаж начинают от фундамента, в случае использования вертикального варианта элементы устанавливают от угла здания.

Горизонтальный вариант монтажа

Горизонтальный способ крепления основан на соединении панелей под собственным весом.

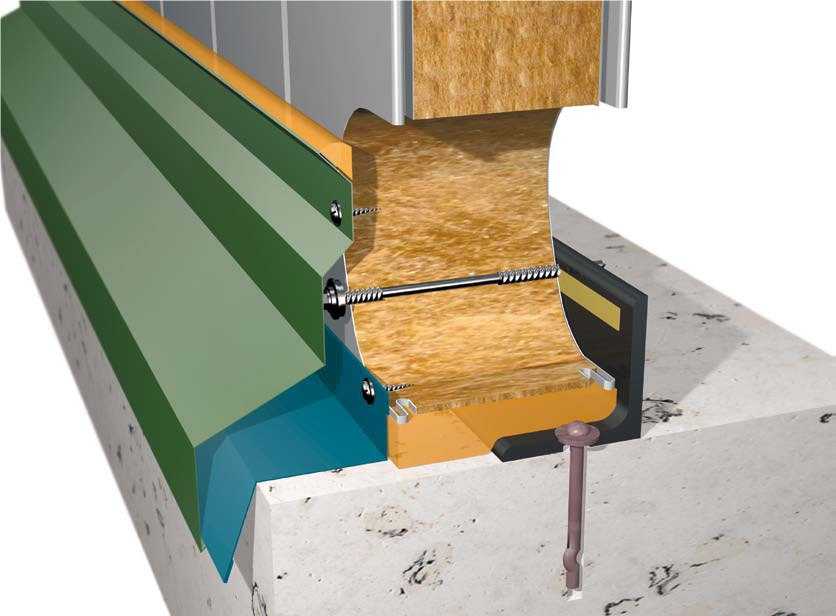

Технология монтажа сэндвич-панелей:

Нанесите бутиловую ленту на заранее подготовленное ровное основание. В местах ее соприкосновения с колоннами и внутренними стенами предусмотрите нахлест в 5 см. Внутренняя часть ленты должна соприкасаться с колоннами и внутренними стенами.

На бутиловую ленту уложите уплотнитель для обеспечения надежного стыка с колоннами.

Края лент соединяются встык. Для обеспечения нормативного уклона цокольной направляющей в углах здания уплотнительную ленту подрежьте так, чтобы между ней и стеной или колонной осталось по 5 см.

Установите цокольную направляющую. Расстояние между элементом и колонной должно составлять порядка 1 см. Элементы соедините встык. При установке убедитесь, что отверстия для конденсата расположены на внешней стороне направляющей. Закрепите конструкцию.

Установите бутиловую ленту в закрепленную цокольную направляющую по внутреннему краю. В местах соединения предусмотрите нахлест в 5 см.

Установите изоляцию из минваты. Все элементы монтируются встык.

Закрепите цокольную планку с нахлестом в 10 мм. Планка крепится по наружному краю цокольной направляющей. В углах требуется предусмотреть отгибы под прямым углом.

На расстоянии 2 см от наружного края колонн или внутренних стен закрепите на них уплотнитель.

Узлы крепления сэндвич-панелей к металлоконструкции:

Поднимите сэндвич-панель и установите ее в требуемом месте в соответствии с проектной документацией.

Это самый нижний элемент в ряду фасада. Край панели расположите в центре колонны. Крепят элемент с помощью саморезов по металлу или дереву в зависимости от типа конструкции.

Саморезы устанавливают с шагом 9-12 см по ширине плиты.

Поднимите и установите вторую сэндвич-панель вертикально. Заранее нанесите на замок первой панели герметик.

Поднимите и установите все последующие конструкции в соответствии с проектной документацией.

После окончания монтажа основных конструкций приступают к установке доборных элементов, скрывающих угловые стыки и все швы.

Монтаж осуществляют снизу, с отливов и цокольных доборных элементов. При установке используют герметик, его наносят с внутренней стороны.

Кроме этого используются саморезы того же цвета, что и основной цвет поверхности.

Вертикальный вариант монтажа

Как правило, данный вид монтажа используют в частных домах высотой 3-6 м.

Первая конструкция устанавливается в углу здания.

Если сэндвич-панели соединяются друг с другом с помощью замковых элементов, проследите, чтобы все соединения были очень плотными.

Во избежание нарушения теплоизоляционного контура рекомендуют прокладывать герметик внутрь замка.

Поперечные стыки элементов уплотняют изоляционным материалом. При использовании панелей с ПСБ-С пользуются минватой или монтажной пеной, для элементов с минватой используют минеральную вату.

Швы между сэндвич-панелями закрываются доборными элементами в конце строительных работ.

Технология монтажа сэндвич панелей: описание укладки ↑

  • Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
  • Первая плита должна формировать свес.
  • Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
  • Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
  • При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.

Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

  • 5–10⁰ (9–18%) – 300 мм;
  • 10–20⁰ (18–36%) – 200 мм.
  • У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
  • Удаляют также и слой утеплителя.
  • На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
  • Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.

Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

https://youtube.com/watch?v=t4HSWfrUniY%3F

2022 stylekrov.ru

Недостатки, недоработки и прочие досадные факты

При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.

Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.

Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели

И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).

Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

Механический захват струбциной

В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине.

Минусы сэндвич-панелей

Имеются у материала также слабые места:

Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается. Хрупкость наружных слоев

Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять. Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери

Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции

Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери. Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции.

Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.

Захват для сэндвич-панелей своими руками

Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Производители саморезов

Стоимость работ по монтажу сандвич-панелей с применением специальных саморезов зависит от того, будете ли вы заниматься этим самостоятельно, или же прибегнете к помощи наемных специалистов. Работа своими руками обойдется значительно дешевле, но помните, что за нее лучше не браться при отсутствии должного опыта.

Как уже упоминалось, на приобретении саморезов экономить не нужно. Не стоит приобретать подозрительно дешевые крепежи, они могут быстро сломаться.

Специалисты рекомендуют выбирать саморезы из нержавеющей стали или цветного металла следующих марок:

  • «Гарпун».
  • SFS intec.
  • «Скорпион».

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку
На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

  • В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
  • Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет
В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет
С наружных обкладок пленку снимают по завершении монтажа.

  • Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
  • Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
  • Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
  • После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

  • в длину – 12.5 мм,
  • диаметры резьбы – 6.3 мм под головкой шестигранной формы,
  • к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно
Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

  • тип объекта;
  • расположение плит
  • ветровая нагрузка.

Производители саморезов

Стоимость работ по монтажу сандвич-панелей с применением специальных саморезов зависит от того, будете ли вы заниматься этим самостоятельно, или же прибегнете к помощи наемных специалистов. Работа своими руками обойдется значительно дешевле, но помните, что за нее лучше не браться при отсутствии должного опыта.

Как уже упоминалось, на приобретении саморезов экономить не нужно. Не стоит приобретать подозрительно дешевые крепежи, они могут быстро сломаться.

  • «Гарпун».
  • SFS intec.
  • «Скорпион».

В строительстве домов довольно часто используют различные облицовочные материалы для утепления и защиты бетонных стен от неблагоприятных погодных условий. Чтоб закрепить на фасаде здания сэндвич панели, монтируется специальный металлический каркас. Облицовочный материал крепится к этому маталлопрофилю с помощью специальных саморезов. Они отличаются от других видов крепежей уникальной резьбой, состоящей из двух частей. Саморезы для сэндвич панелей выпускаются с разными размерами. Выбирают их в зависимости от толщины облицовочного материала и металлического каркаса.

Как было указано выше, саморезы для отделки здания имеют две резьбы (на конце крепежа мелкая и частая, а возле головки более крупная и редкая). Разделяются они гладким промежутком. Такое строение крепежа необходимо для более надежного монтажа сэндвич панелей. Большая по диаметру резьба, находящаяся в возле головки самореза, закрепляет облицовочный материал, а нижняя мелкая резьба врезается в металлическую конструкцию.

Промежуток между двумя частями резьбы предотвращает колебание облицовочных панелей, располагая их на одном уровне. К этим саморезам (метизам) дополнительно прилагаются стальные шайбы и вулканизирующие прокладки, не пропускающие влагу к фасаду здания и к самому крепежу. Головка метиза имеет шестигранную форму для возможности завинчивания ключом.

В производстве так же имеются саморезы для сэндвич панелей, которые крепятся на бетонную либо деревянную стену без использования дополнительного каркаса. Они имеют только одну сплошную резьбу.

О материале

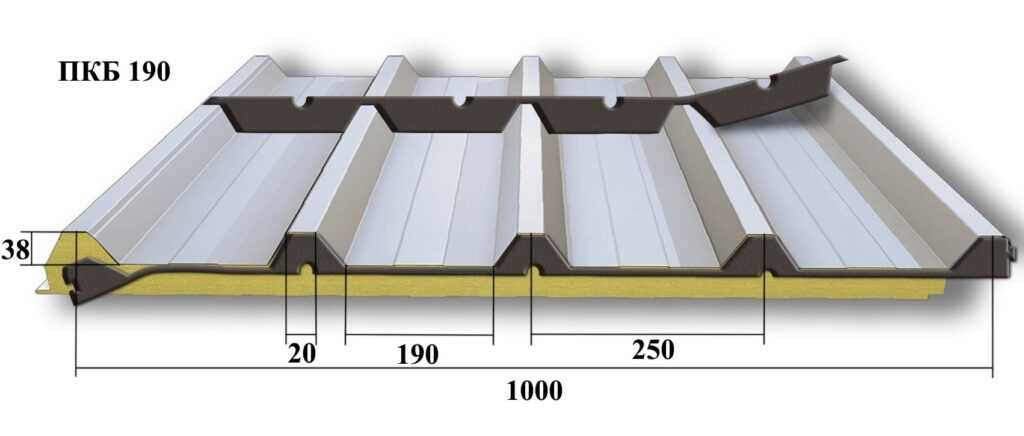

Прежде чем рассказать о том, как проводится монтаж кровельных сэндвич панелей, стоит поближе познакомиться с самим материалом. Что он из себя представляет? По своей сути этот материал представляет собой «пирог». Его верхний и нижний слоя выполнен из оцинкованной стали.

Средний слой служит утеплителем. В качестве материала могут выступать как традиционная минеральная вата, так и современны экструдированный полиэстирол. Каждый производитель использует свой вариант. Отсюда разнится и толщина готовых кровельных сэндвич панелей. Она может варьироваться от 50 до 200 мм.

Сегодня монтаж кровельных сэндвич панелей становится довольно популярным. Распространению материала способствуют его положительные стороны:

  • уменьшает время на строительство. Вам нет необходимости укладывать последовательно все слоя кровельного «пирога». Достаточно смонтировать панели на свое место и покрытие готово к эксплуатации;
  • хорошие показатели теплоизоляции. Конечно, все будет зависеть от толщины кровельной сэндвич панелей. Но даже 150 миллиметров вполне хватает, чтобы выдержать самые суровые морозы;
  • привлекательный внешний вид. Внешние слои из оцинкованной стали имеют дополнительное покрытие, которое позволяет покрасить панели практически в любой цвет;
  • хорошая устойчивость к атмосферным воздействиям. Благодаря дополнительному защитному слою материал не подвержен коррозии и служит долго.

Но и тут не обошлось без минусов. Поэтому прежде чем приступить к монтажу кровельных сэндвич панелей стоит с ними познакомиться. К наиболее существенным недостаткам материала относят плохую устойчивость к механическим воздействиям поверхности. Защитный слоя легко поцарапать или содрать, что существенно снизит срок эксплуатации

Поэтому транспортировку, подъем на место установки и сам монтаж необходимо проводить с большой осторожностью

Крыша из сэндвич-панелей

По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.

ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели

Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов

Мы втроем проделали большой объем работ за короткий период.

Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители

Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства. Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно

Все элементы продаются в комплекте с сэндвич-панелями

Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.

Вакуумные захваты для сэндвич-панелей

Представляют собой конструктивно наиболее сложный тип захватов для сэндвич-панелей, поскольку требуют специального привода. Вместе с тем только подобного типа захват гарантированно исключает повреждения панелей, и обеспечивает наилучшую равномерность прижима, что составляет особое удобство для монтажа. При помощи такого рода устройств можно осуществлять также кантовку панели во время её подъёма. При подъёме достаточно одного вакуумного захвата, который располагают по центру тяжести панели.

Вакуумный захват состоит из следующих элементов:

  1. Поршня.
  2. Цилиндра.
  3. Вакуумной присоски, площадь которой определяет возможное количество захватов на одну панель.
  4. Цепной тяги, пропущенной через отверстие в крышке цилиндра.
  5. Вакуумной камеры.
  6. Управляющего клапана.

Действует такой тип захвата следующим образом. Устройство подвешивается к грузовому крюку крана. При контакте присоски (она может быть круглой или квадратной в плане) поршень перемещается вниз, и вытесняет воздух, который находится в цилиндре, через отверстие в клапане. При контакте присоски с поверхностью сэндвич-панели, шток тяги опускается вниз, и нажимает на путевой выключатель. Последний перекрывает выходное отверстие в клапане, вследствие чего в цилиндре создаётся повышенное давление воздуха, увеличивающееся при нажиме на груз. Таким образом, чем тяжелее панель, тем больше усилие прижима вакуумных присосок к поверхности контакта. При этом, с подъёмом панели, внутри цилиндра успевает установиться равновесное разрежение, которое обеспечивает устойчивость давления присосок на панель.

Освобождение изделия от действия вакуумного захвата выполняется в обратной последовательности. Грузоподъёмность вакуумных захватов для сэндвич-панелей – от 350 до 2500 кг и более.

Цена вакуумных захватов – 260…280 тыс. руб. (для сравнения – цена механических – от 4000 до 8500 руб.).

Примененяется при монтаже панелей весом более 250кг.

Легко использовать при строительстве.

Выполняйте монтаж стеновых и кровельных сэндвич панелей.

О преимуществах и недостатках зданий из трехслойных панелей

Дом из сэндвич-панелей.

Дом из сэндвич панелей можно возводить в любое время года. Стены такого дома обладают отличной теплоизоляцией. Не дожидаясь усадки, можно приступать к отделке изнутри и снаружи.

Для оформления допустим любой способ: от штукатурки до навесного фасада, от плитки до отделки камнем.

Звукоизоляция стен — великолепная. Детали конструкции легкие в транспортировке и в монтаже. Конструкция жесткая и прочная, может выдержать ураганный ветер.

Если сэндвич-панели монтируются с помощью техники, то для зачаливания применяется специальный захват, который не допускает возможность повреждения панелей. Контактирующие поверхности захвата должны быть с резиновыми накладками, предотвращающими появление царапин.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
