Сэндвич-панели своими руками, советы народных умельцев

Возможности вакуумных захватов для стеновых сэндвич-панелей

Вакуумные подъемники ARLIFT совместимы со всеми типами сэндвич-панелей. Применение мощных вакуумных насосов позволяет быстро и безопасно манипулировать тяжелыми грузами и решать нестандартные строительно-монтажные задачи. Вакуумные захваты для стеновых сэндвич панелей способны обслуживать длинные сэндвич-панели (до 26 метров) и крепиться к ним прямо в пачке, тем самым уменьшая время монтажа. Для повышения надежности крепежа и формирования дополнительной защиты от падения грузов используются стропы.(необходимо использование строп!).

Несмотря на то, что вакуумные подъемники ARLIFTER GS ориентированы на работу со стеклом, их универсальные присоски позволяют выполнять разноплановый монтаж сэндвич-панелей. Вакуумные захваты ARLIFTER SP оптимизированы для подъема и установки именно строительных листовых материалов.

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
Панели временно фиксируют с помощью струбцин

Важно не пережать плиты.
Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
Снимают струбцины.
Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм

Впоследствии стыки оформляют нащельниками.

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Виды утеплителей в панелях типа «сэндвич»

Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.

  1. Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
  2. Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
  3. Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
  4. Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
  5. Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Особенности монтажа и ухода за поверхностью

Подводя итоги вышесказанному, необходимо отметить ряд особенностей монтажа и ухода за этим материалом. Так, к примеру, перед тем как приступить к монтажу стен, необходимо обеспечить надёжную изоляцию нижних сэндвич-панелей от проникновения влаги от фундамента здания.

Первым слоем нужно уложить битумный картон (рубероид), а поверх него — слой минваты. Ширина такого “слоёного пирога” должна превышать ширину стены из панелей на 10 мм с каждой стороны, причём укладку минеральной ваты нужно производить таким образом, чтобы она полностью заполнила пазы нижних панелей.

Защитное покрытие на сэндвич-панелях, которое наносится в процессе их производства, является довольно неустойчивым, поэтому при монтаже следует проявлять особую аккуратность. После окончания строительства в ходе эксплуатации здания необходимо производить регулярный осмотр поверхности панелей, а при обнаружении повреждений — восстанавливать с применением специальных ремонтных красителей.

Загрязнения же легко устраняются при помощи щётки средней жёсткости, смоченной в мыльной воде. Заводскую защитную плёнку нужно снимать сразу по окончании монтажных работ, но делать это необходимо только в сухую и нежаркую погоду.

Виды

Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью

Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат

Подведем итоги

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.

Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

Правила безопасности при монтаже сэндвич-панелей

Перед началом работы подготавливают рабочие места:

  • отмечают опасные зоны;
  • ограждают проемы;
  • вывешивают надписи, которые предупреждают об опасности;
  • устанавливают строительные леса, высота ограждения не должна превышать 1м;
  • если предстоит работа ночью или в пасмурную погоду, обеспечивают достаточное освещение рабочих зон.

К работе с сэндвич-панелями допускают взрослых старше 18 лет. Они должны пройти курс по технике безопасности.

Необходимо учитывать погодные условия, особенно скорость ветра.

Применяется два способа монтажа панелей — по вертикали и по горизонтали. Способ выбирают до начала работ.

Нельзя поднимать грузы, если их масса выше, чем допускается захватом.

Запрещается:

  • эксплуатация неисправного или недоукоплектованного оборудования;
  • применять подъемные средства, если плохо читаются данные о грузоподъемности;
  • поднимать поврежденные грузы;
  • поднимать грузы, когда под ними находятся люди.

При перемещении в любом направлении сэндвич-панелей с использованием средств механизации подъем возможен только в продольном ее положении. К листам захватывающие устройства цепляют за боковые, менее жесткие, стены.

Параметры и особенности изделий

Небольшой вес за счет большого процентного содержания легких утеплителей, надежность за счет жесткой обертки из металла или прессованной древесины, высокие показатели тепло- и шумоизоляционных характеристик, невосприимчивость к воздействиям агрессивных веществ, достаточно высокая прочность позволяет использовать сэндвич панели размеры которых могут быть заказными, даже в нагруженных конструкциях. Низкая гигроскопичность сэндвич-панелей – это дополнительная защита строительных поверхностей от развития грибковых микроорганизмов и коррозии материалов.

Несмотря на большой размер сэндвич панелей, изделие производится двух- и трехслойным, что предопределяет применение плит в разных климатических поясах. Наружные слои, которыми облицовывают наполнитель – это чаще всего металл, реже – тонкие листы OSB или фанеры. Наполнитель может быть из одного материала или комбинированным – из базальтового или каменного волокна, стекловаты, а также с использованием стандартных пенополиуретана и пенополистирола.

Слои строительного сэндвича

Наружная облицовка сэндвич-панелей проводится различными декоративными материалами, выполняющими одновременно и защитную функцию. Это может быть керамобетон или керамическая плитка, гипсокартон, OSB, МДФ, ДВП, ДСП, цветные или черные листовые металлы. Металлические листы имеют антикоррозионное покрытие из напыления цинка или полимерного слоя – пластизолома, пурала или полиэстера. Внешний защитный слой не только украшает изделие и защищает его, но и усиливает свойства жесткости изделия. Состав наружного слоя следующий:

  1. Сталь оцинкованная или холоднокатаная – слой толщиной до 0,5 мм;
  2. Декоративный слой пластизолома, полиэстра или других полимеров – до 0,25 мм;
  3. Цвет покрытий может быть любым согласно шкале RAL, носитель цвета – лак, грунт, краска.

Состав внутреннего слоя, который обеспечивает тепло- и шумоизоляцию поверхности, а также пожаробезопасность изделий, следующий:

  1. Минвата (базальтовая вата, стекловата, каменная вата);
  2. Пенопласт, пенополистирол, экструдированный пенополистирол, пенополиуретан.

Сэндвич-панели часто используют как элементы ограждений, отделки наружных стен и фасадов, для реконструкции строительных объектов. Также из жестких плит с металлическим ребристым наружным слоем собирают легкие каркасные сооружения – модули, гаражи, киоски, и т.д.

Сборный контейнер из сэндвич-панелей

Как можно монтировать панели на разные стройматериалы и что это даст:

  1. Крепятся плиты к любым поверхностям – кирпичным, каменным, деревянным или бетонным;
  2. Монтаж сэндвич-панелей на оконные и дверные откосы, рельефная отделка углов зданий. Высокая скорость монтажа, дешевизна материала и рабочего процесса, ненужность применения других декоративных материалов делают такой способ популярным;
  3. Чтобы исключить выгорание цвета поверхности панели и придать изделию повышенную огнеупорность, в лакокрасочные жидкости добавляются ультрафиолетовые стабилизаторы;
  4. Поверхность, защищенная сэндвич-панелями, не нуждается в дополнительном утеплении и декоративной отделке;
  5. Тщательно рассчитанные размеры плит позволяют минимизировать отходы и сэкономить на покупке требуемого количества стройматериалов;
  6. Технология изготовления рассчитана только на использование современного оборудования при постоянном контроле качества изделий.

Складирование и хранение сендвич панелей Ценовая политика в отношении сандвич-панелей определяется соотношением нескольких основных параметров:

  1. Где работает производство и хранится продукция;
  2. Эксплуатационные и технические параметры стройматериалов;
  3. Сфера использования;
  4. Используемый материал для изготовления.
  5. Количество слоев в одной плите;
  6. Толщина, качество и уровень защитного покрытия и самого изделия. Чем толще панель, тем выше нагрузки она способна выдержать. С увеличением толщины изделия улучшаются и сопутствующие характеристики – гигроскопичность, свойства шумоизоляции, влагонепроницаемость, и т. д.

Стеновая многослойная панель

Текстильные стропы

Это один из самых распространенных и простых приспособлений для перемещения грузов. Стропы изготовляют из грузоподъемной ленты шириной от 30 мм. В зависимости от разрывного усилия ленты окрашены в определенный цвет.

Второй вид строп — круглопрядные. Их используют для хрупких и ценных грузов, с мягкими кромками и окрашенными, полированными поверхностями. Таки стропы представляют собой оболочку, внутри которой очень прочные пряди из полиэстера. Их количество зависит под поднимающей способности инструмента.

Текстильные стропы изготовляются в соответствии с ГОСТ, и должны сопровождаться паспортом и гарантией.

Ленточные стропы — доступный и простой материал для перемещения панелей

Цены на ленточные стропы

Ленточные стропы

Текстильные стропы имеют ряд преимуществ:

  • легкость;
  • гибкость;
  • минимальные повреждения полимерного покрытия;
  • доступная цена;
  • возможность использовать даже при температуре до -60 °С.

Недостаток захвата — повреждаемость нитей об острые края, которые имеют сэндвич-панели, особенно изготовленные из металла. Поэтому захваты надо постоянно осматривать на предмет повреждений.

Однако у текстильных строп есть и недостатки. Обычно панели на площадке лежат плашмя. Поэтому возникают трудности с установкой стропов. Аналогичные проблемы возникают и при растроповке. Надо снять ленты так, чтобы лист не упал и не изменилась ориентация.

Помимо того, возникает сильный изгиб, что может привести к повреждению строительного материала.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Полезное: Фанера: основные виды и сферы использования материала

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

  • двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
  • однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

  • сохранение качеств на протяжении всего срока эксплуатации;
  • влагостойкость;
  • экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
  • стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

  1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
  2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
  3. Внутренний слой промазать клеем.
  4. Наружную облицовку уложить на теплоизоляционный материал.

Полезное: Отделка ДСП: технология и сфера применения

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

  • время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
  • процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
  • время выдержки под прессом – около 3 часов;
  • к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Монтаж кровельных сэндвич панелей

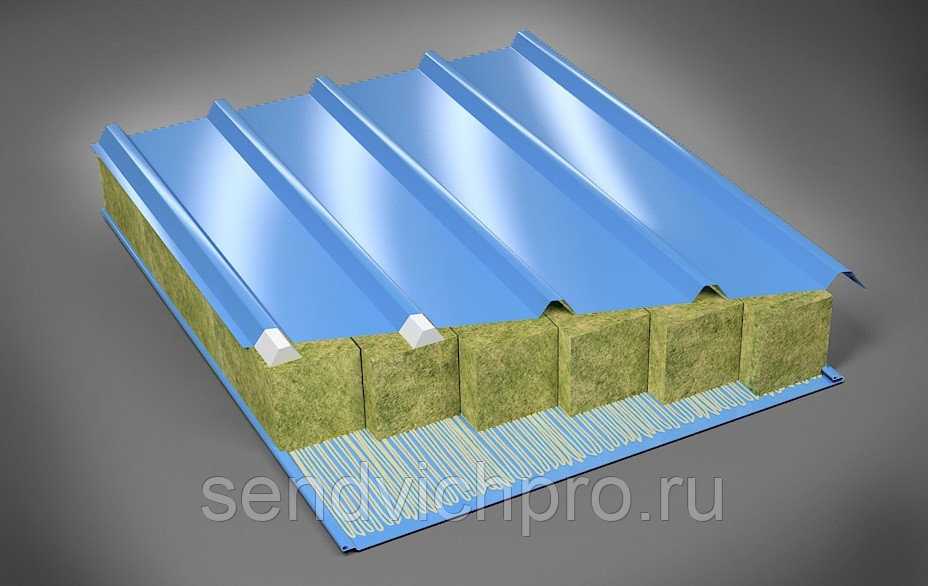

1. Внешний вид кровельной панели на примере панели FACHMANN при подъеме траверсой со струбцинами для монтажа сэндвич панелей

Для монтажа кровельных панелей используется траверса с двумя приспособлениями для сэндвич панелей.

2. Способ установки траверсы со струбцинами для подъема сэндвич панелей с углом наклона к горизонту (угол подъема панели должен соответствовать углу наклона кровли)

При установке траверсы со струбцинами посередине панели ( А = Б ) в процессе подъема панели угол = 0 (панель горизонтальна). При установке траверсы со струбцинами со смещением от середины панели ( А больше Б ) в процессе подъема панели она будет перемещаться с углом наклона к горизонту ( угол подъема) . При этом точка подвески траверсы на крюк крана и центр тяжести панели окажутся на одной вертикальной линии. За счет смещения траверсы со струбцинами относительно середины панели меняется угол подъема панели. Для правильного монтажа кровельных панелей следует добиться равенства угла подъема панели и угла наклона кровли.

3. Последовательность монтажа кровельных панелей траверсой со струбцинами ПромИнжиниринг.

Монтаж кровельных панелей ведется с крайней нижней панели. Первая панель монтируется открытой волной в сторону торца (фасада) здания. Следующие панели монтируются согласно схеме.

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

  • текстильные стропы;
  • механические;
  • приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

  • способа прижимного механизма (с помощью рычагов или струбцин);
  • грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
  • ширине раскрытия (выбор производится по толщине материала);
  • конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Разновидности сендвич панелей

В зависимости от области применения сип-панели разделяют на:

  • панели для кровли или каркасных конструкций (внешнее покрытие — металлическое);
  • сип-панели для строительства домов (внешнее покрытие – ДВП, требует дополнительной отделки);
  • панели для внутренней отделки (внешнее покрытие — ПВХ).

Кровельные и стеновые сендвич панели:

Также все панели разделяются на кровельные и стеновые. Отличаются они устройством замка. У кровельных панелей он оптимизирован для наибольшей защиты от попадания влаги внутрь помещения.


Соединение сендвич панелей

Панели для стен выпускаются с поверхностью гладкой или профилированной. У кровельных верхний слой как правило делается из оцинкованного железа.

При производстве сип-панелей в качестве наполнителя, заключенного в «сендвич», используются самые разные материалы. Это и минвата, и пенополистирол, стекловолокно и др.

Вакуумный механизм на присосках

Современный захват на присосках предназначен для быстрого и удобного монтажа сэндвич-панелей в любом положении. Это может быть горизонтальная, вертикальная или наклонная установка, например, для кровельных ограждений. Сегодня цена на такое оборудование довольно высокая, но оправданная. Вакуумный механизм обеспечивает надежное и безопасное перемещение груза при любых условиях и может использоваться с любым видом подъемной техники. Главное, что тип профилированной поверхности груза не играет существенной роли для захвата. Конструкция оборудования состоит из основных элементов — металлических присосок разнообразной формы, выполняющих вакуумный захват груза. Дополнительную герметизацию присоскам обеспечивает уплотнитель с резины, силикона или другого подобного материала. В действие механизм приводит вакуумный насос, соединенный со всеми присосками шлангами высокого давления. Принцип работы оборудования состоит из следующих действий:

  • На поверхности груза присоска устанавливается строго по центру. Допустимо их использование до 12 штук.
  • Рычагом приводят в действие вакуумный насос.
  • Присоски плотно сцепляются с поверхностью груза.

Увеличение количества присосок дает возможность поднимать груз любых габаритов. Для аварийной ситуации, при выходе насоса из строя, существует резервный механизм, позволяющий удержать груз длительное время.

К тому же захват панели может производиться прямо из упаковки. Единственным минусом является высокая цена, которая не по карману мелким компаниям. Выбирая оборудование для работы, необходимо тщательно изучить его технические характеристики, где в первую очередь указаны сила и интервал захвата, а также тип панелей, для которых предназначен механизм. Более наглядно работу вакуумного захвата можно посмотреть в следующем видео.

https://youtube.com/watch?v=PJp8u0QTHZI

Полная монтажная готовность сэндвич панелей значительно сокращает сроки строительства БМЗ (быстромонтируемых зданий), но монтаж ограждающих конструкций – не простая задача, требующая ответственного подхода, профессионализма и опыта. Существует ряд правил и требований, предъявляемых к производству монтажных работ. Об этом в статье:

Соблюдение рекомендаций специалистов, точное следование ППР (плану производства работ) гарантирует качество строящегося объекта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
