Установка дюбелей: пошаговая инструкция. как крепить дюбель. как крепить дюбель

Как забить дюбель-гвоздь в гипсокартон, в керамическую либо кафельную плитку

При монтаже гипсокартона следует заранее учесть вес груза, который крепится к нему. В тех случаях, когда масса груза достаточно высока, использовать дюбель-крепеж нельзя, так как он просто-напросто разрушит достаточно легкую гипсокартонную поверхность. В остальных ситуациях (малый вес груза) забивка дюбель-гвоздя является очень простой процедурой:

в гипсокартоне делают нужное по сечению отверстие;
крепеж вводится до упора в отверстие (при этом по крепежному элементу следует не стучать молотком со всей силы, а лишь слегка постукивать);
вручную либо при помощи шуруповерта шуруп закручивается.

При работе с плиткой из кафеля или керамики монтаж крепежа также несложен, но работы следует выполнять крайне осторожно, учитывая высокую ее хрупкость.Схема крепления такова:

маркером намечается точка вхождения крепежного изделия в плитку (это может быть и шов, и поверхность материала);
легкими постукиваниями при помощи самореза по металлу делают отверстие на поверхности эмали (до 0,5 миллиметра), и только после этого применяют дрель ударного принципа действия, которая просверливает кафель (керамику) на всю ее толщину.

Не забывайте, что под плиткой нужно будет также делать отверстие в соответствии с инструкцией для кирпича или бетона (они изложены выше), а затем инсталлировать крепежное приспособление в плитку и кирпичную либо бетонную поверхность.

Типы, размеры дюбелей

Дюбель-гвоздь – конструкция, благодаря которой можно быстро забить гвоздь в стену. Любой ремонт не обходится без данного вида крепежа. Подходит для оснований из древесины, бетона, кирпича. Основные элементы крепления: гвоздь с конической резьбой, которая сужается к острию и пластиковый дюбель, который в процессе забивания в него гвоздя расширяется и гарантирует надежное крепление.

Виды дюбелей по манжете:

Грибок – пластиковая часть выполнена со скругленным окончанием в форме гриба. Используют там, где нужно обеспечить повышенную прижимную силу. Манжета большой толщины, поэтому давление распределяется равномерно.
Потай – используется там, где шляпку шурупа нужно спрятать вровень со стеной.

Дюбель-гвозди выпускают с такими параметрами: длина 40-140 миллиметров с шагом в 20 миллиметров, диаметр – 5-7 миллиметров, диаметр отверстия для установки дюбеля – 6-10 миллиметров. Маркировка моделей производится с учетом показателей диаметра отверстия и длины: 6х40, 10х100 и т.д.

Гвозди изготавливают из качественной стали, покрытой цинком для исключения коррозии. Манжета может быть выполнена из полимеров: полиамид, полипропилен, полиэтилен. В соответствии с материалом распорной части дюбели могут быть металлическими и пластиковыми. По форме и назначению их намного больше.

Наиболее часто применяемые крепежи:

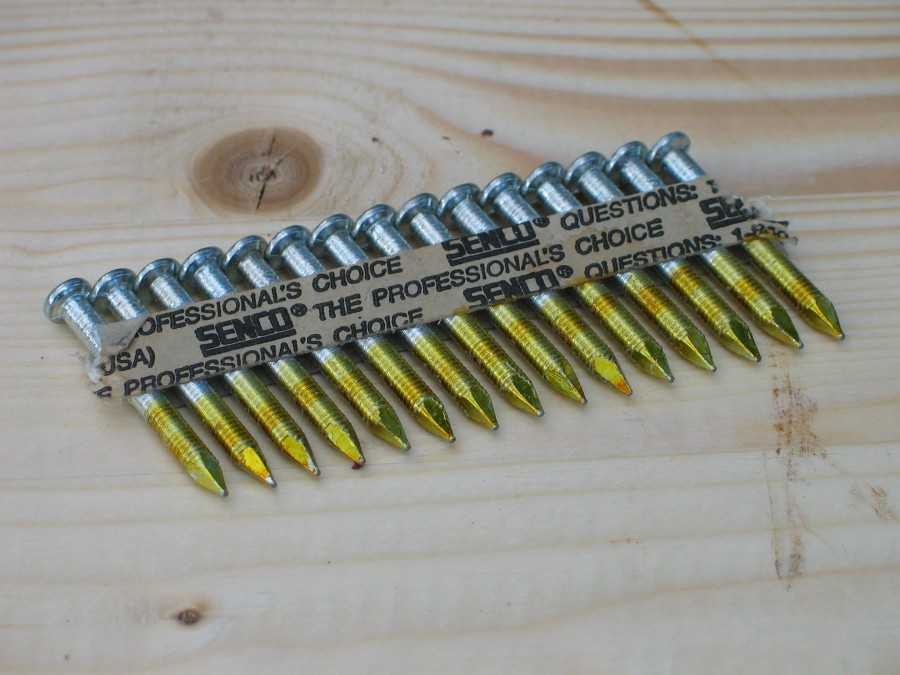

Дюбель-гвозди для монтажного пистолета – в стене держатся за счет насечек, пластиковой манжеты нет. После выстрела можно сразу крепить то, что планировалось. В данном случае в монтаже нужно использовать специальный пистолет, подходящие дюбеля, вариант идеальный для выполнения больших объемов однотипных работ.

Металлические забиваемые дюбель-гвозди – чаще всего используются для бетона.

Дюбель для гипсокартона – обладает широкой пластиковой частью, равномерно распределяющей по стержню давление.

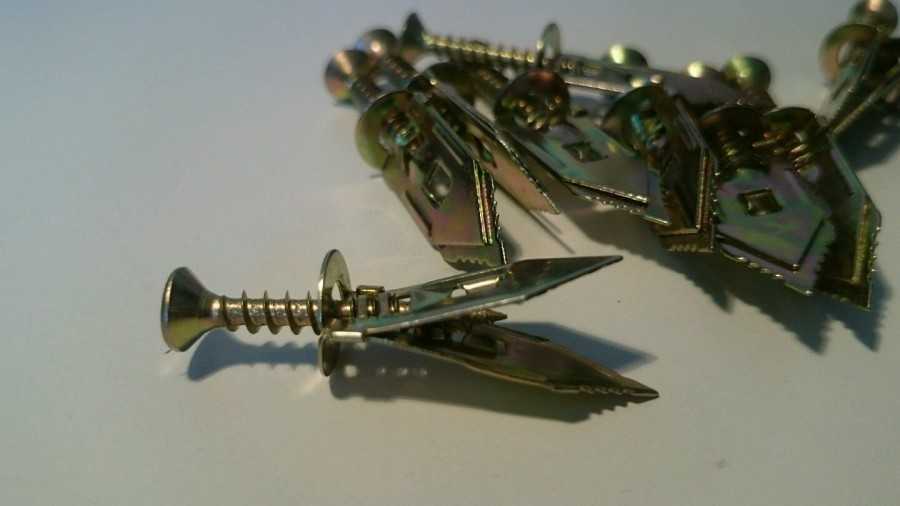

Бабочка – на конце расширяющейся части имеет резьбу: гвоздь проходит через нее и заставляет раскрываться всю конструкцию, словно зонтик. Крылья бабочки раскладываются на обратной стороне материала, создавая надежное крепление. Чаще всего используются для гипсокартона.

Дюбель-гвоздь как им нужно пользоваться при работе с кирпичом и бетоном

Если вы монтируете крепежный элемент в конструкцию из кирпича, следует выполнить далее указанные действия:

Выбираем оптимальное место для дюбеля (обычно под таковым понимают центр кирпича).
При помощи ударной дрели начинаем бурить материал. Этот процесс необходимо выполнять очень аккуратно (особенно при начале бурения), чтобы кладка не раскололась от воздействия инструмента. Повысить скорость дрели можно после того, как было просверлено около 10 миллиметров кирпича.
Из получившегося отверстия выдуваем пылесосом кирпичные крошки и образовавшуюся пыль, после чего смело забиваем крепежное изделие, используя молоток.

При работе с бетонными поверхностями крепеж монтируется так:

Кернером и молотком намечается отверстие

Пробивается (перфоратором) требуемое по глубине отверстие Обратите внимание – маркировка дюбель-гвоздя, на которой указывается его сечение, должна совпадать с маркировкой бура

Важно и то, чтобы дюбель был по своей длине на 5–6 мм короче пробиваемого отверстия. При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком

После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса

При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком. После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса

После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса.

Конструкционные особенности и виды

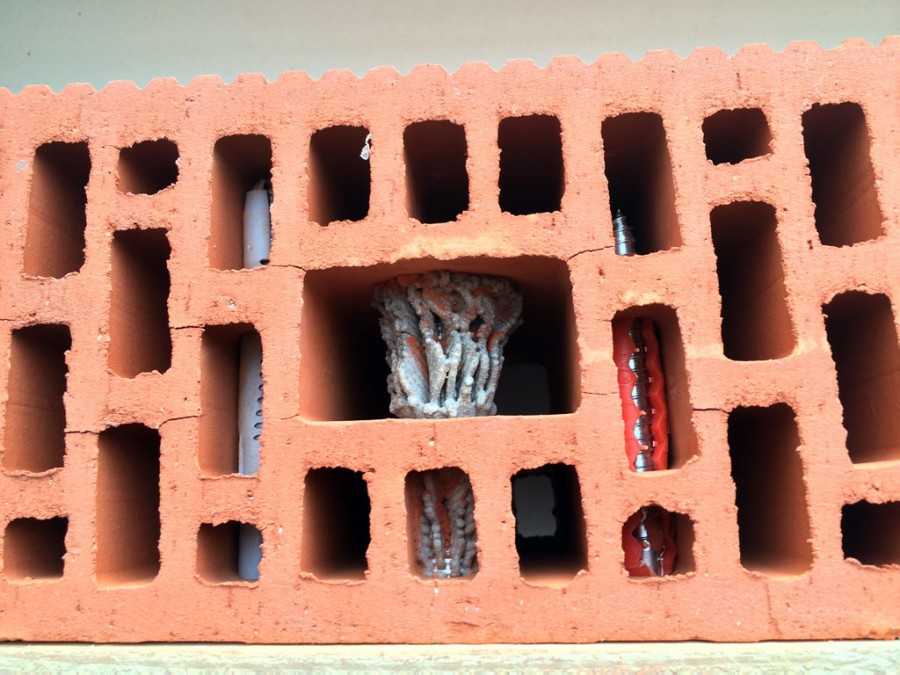

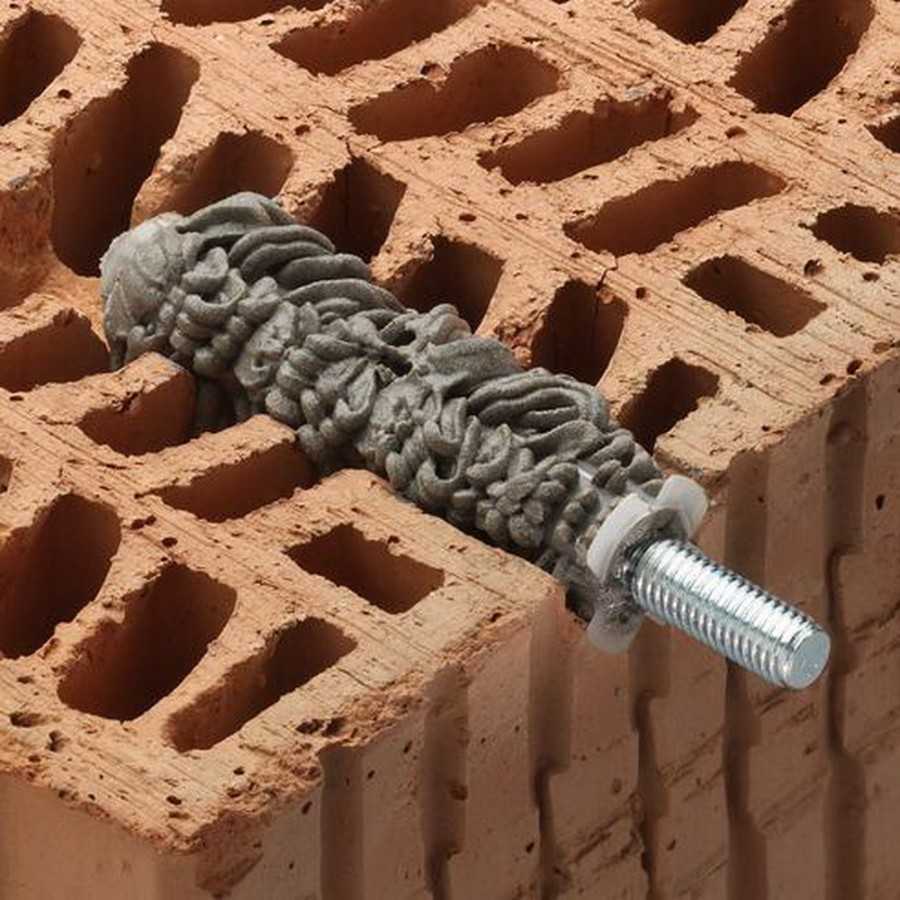

Жидкий дюбель является инновационным крепежом. В производственном исполнении комплект содержит:

специальный состав клея;
стальной стержень либо шпильку с резьбой наружной;
втулку с внутренней резьбой.

Для изготовления стержня применяются высокопрочная сталь оцинкованная или нержавеющая. Вид, используемого материала, напрямую зависит от назначения крепежа.

Работает жидкий анкер следующим образом:

Отверстие, выполненное в бетонной или газобетонной конструкции, в кирпичной кладке либо в любом другом материале, заполняется клеевой смесью.
После полимеризации соединение приобретает повышенную прочность.

Смешивание компонентов осуществляется непосредственно перед монтажом анкера. Всего присутствует три компонента:

смола на полиуретановой, полиэфирной, акриловой основе;
наполнители в виде цементного состава, кварцевого мелкофракционного песка, улучшающие прочностные показатели химического крепежа;
отвердитель, отвечающий за быстроту и качество процесса полимеризации клея.

Выпускаются жидкие дюбеля в разных вариантах. Это могут быть:

специальные капсулы — диаметр и длина соответствуют параметрам рабочей полости;
картриджи и тубы, состоящие из двух отсеков — один с клеевой смесью, другой с отвердителем.

Процедура применения инжекционной массы подробно описывается в инструкции. Сначала в отверстие вставляется капсула, а затем, стальным стержнем разрушается оболочка, разделяющая отсеки. После чего происходит смешивание двух компонентов с последующей полимеризацией.

Картриджи и тубы, содержащие во внутренних отсеках клеевую смесь и отвердитель, отличаются способом применения. Для работы необходимо иметь клеевой пистолет, посредством которого выдавливается содержимое в подготовленное отверстие, где и смешиваются.

Как пользоваться пистолетом, можно узнать из инструкции или наглядно изучить по видеоролику. Особенность такого способа заключается в том, что пистолет только выдавливает содержимое картриджа, а необходимые пропорции уже соблюдены.

ФАСАДНЫЕ И РАМНЫЕ ДЮБЕЛИ TSX

Фасадный рспорный дюбель TSX

Полиамидный (нейлоновый) распорный рамный дюбель. Стальной оцинкованный шупур ( желтый цвет ) с шестигранной головкой.

Материал — полиамид (нейлон)

Распорный дюбель TSX500

Полиамидный (нейлоновый) распорный рамный дюбель. Стальной оцинкованный шупур с шестигранной головкой.

Материал — полиамид (нейлон)

Расп. дюбель TSX-Pro A4

Полиамидный (нейлоновый) распорный рамный дюбель. Шуруп из коррозоцион- ностойкой нержавеющей стали с шести- гранной головкой и шлицем TORX 40.

Материал — полиамид (нейлон). Шуруп — нержавеющая сталь.

Распорный дюбель TSX Pro-F

Полиамидный (нейлоновый) распорный рамный дюбель. Шуруп из горячеоцинкованной (более 45 мкм) стали с шестигранной головкой и шлицем TORX-40.

Материал — полиамид (нейлон). Шуруп — горячеоцинкованная сталь (более 45 мкм)

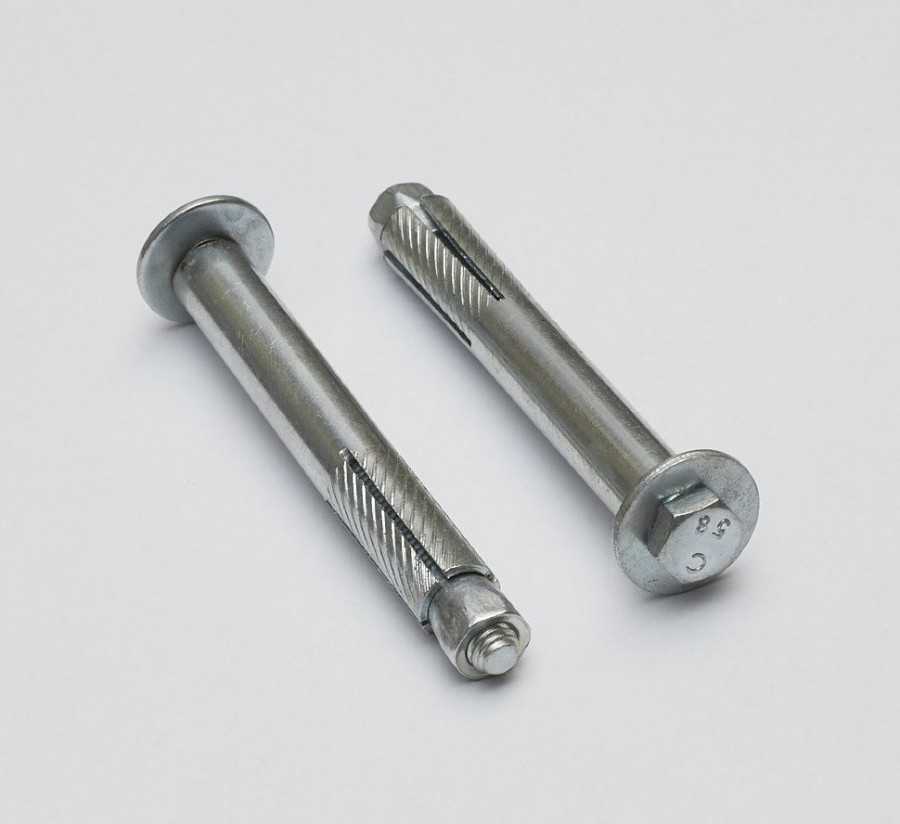

Анкерный металлический дюбель

Особенностью этого вида крепежа является то, что монтируется он без использования дрели или перфоратора. Для этих целей применяется специальный пневматический пистолет.

Плюсами такого монтажа являются удобство и скорость, а также отсутствие такого количества строительного мусора, как при использовании перфоратора. Достаточно сделать разметку на основании, в которое будет монтироваться анкер, поднести к нему пистолет, нажать на спусковой крючок – все, монтаж окончен.

Состоит анкерный металлический дюбель из толстого заостренного стержня, одетой на него стопорной шайбы, и крупной, препятствующей полному заходу в материал, шляпки.

Крепеж является одноразовым и очень надежным, применяется в особо ответственных местах.

Существуют также латунные дюбеля, незначительно отличающиеся от анкерных дюбелей по строению, но выполняющие те же функции. В качестве стержня у них служит болт с метрической резьбой, при ввинчивании которого приводится в действие распорный механизм.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
крепеж для ячеистых и полых материалов

Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
крепеж для гипсокартона и тонких плит

Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Как выбрать дюбель правильно

Чтобы определить, какой дюбель выбрать под 8 шуруп, необходимо учитывать не только размерные характеристики крепежа, но и его конструкцию, которая определяет область применения крепежа. Выпускаются разные типы дюбельных элементов по конструкции.

Основными можно назвать следующие виды дюбелей:

Полипропиленовый универсальный. При вкручивании шурупа дюбельный материал наматывается на него. Хорошо подходит для работы с разными материалами, включая кирпич, бетон, натуральный камень.
Распорный универсальный. Тоже производится из полипропилена. Имеет распорки, которые раздвигаются при вкручивании шурупа, удерживая деталь внутри отверстия.
Нейлоновый. Подходит для работы с любыми материалами. Надежно удерживается в отверстии при помощи специальных распорных усиков.
Дюбель-гвоздь. Пробка из полирпилена или нейлона со стальным забивным гвоздем. Позволяет быстро выполнять крепление профильных элементов, обрешеток, листовых, плитных материалов.
Для гипсокартона. Может изготавливаться из пластика или из металла. Металлические элементы не требуют предварительного сверления для установки.
Дюбель-бабочка. Также применяется для монтажа в гипсокартон и разные пустотелые материалы.
Дюбель-зонтик (грибок). Имеет круглую шляпку значительного диаметра с перфорацией. Применяется для обшивки стен теплоизоляционными материалами — пенополистиролом, минеральной ватой и т. д.
Юстировочный. Применяется для монтажа конструкций обрешетки. Конструкция крепежного элемента предусматривает возможность юстировки — регулировки высоты крепления относительно поверхности основы.
Дюбель-хомут. Изготавливается из нейлона, в форме петли с удлиненными ножками, которые вставляются в монтажное отверстие. Используется для открытой прокладки кабеля по поверхности стены или плиты перекрытия.

При комплектации монтажного узла необходимо подобрать диаметр и длину как дюбеля, так и самореза, а также глубину просверливаемого отверстия. В первую очередь подбирается дюбель по диаметру и длине. Чем больше размер детали, тем большую нагрузку выдерживает крепеж. При небольших нагрузках можно использовать фиксаторы малых диаметров — 4 мм и 5 мм. Дюбели диаметром 6 мм, 8 мм подходят для средних нагрузок, диаметром 1 мм и 12 мм можно использовать при значительных эксплуатационных нагрузках. Для сильно нагруженных монтажных узлов применяют дюбельные элементы диаметром 14 мм и 16 мм.

Кроме этого, нужно выбрать, каким сверлом сверлить монтажное отверстие. Сверло подбирается в соответствии с типоразмером дюбеля — их номера должны совпадать

Важно, чтобы пробка достаточно туго погружалась в отверстие, дабы обеспечить надежность крепления, исключить прокручивание и выпадение дюбеля. При выполнении отверстий большого диаметра в бетоне, кирпиче и других материалах рекомендуется первоначально работать сверлом меньшего диаметра с ударным режимом

После этого отверстие рассверливается до нужного диаметра сверлом штатного размера без ударного режима.

Как забить дюбель-гвоздь в бетонную стену

Необходимость забить гвоздь в стену появляется не только там, где проводят ремонт. Вбить гвоздь может понадобиться для крепления зеркал, картин, фото в рамках, навесной мебели, электрических приборов, техники и т.д.

Любое стандартное крепление предполагает наличие двух элементов: дюбель из пластмассы и металлический саморез. Независимо от назначения крепежа, оба элементы важны, так как хорошо дополняют друг друга: в дюбеле без самореза нет смысла, а саморез без дюбеля просто легко вылетит из твердого основания, так как его там ничего не будет держать. Саморез закручивают в мягкий пластик и такой крепеж получается надежным и прочным.

Перед тем, как вбить гвоздь в бетонную стену без дрели или с использованием специального инструмента, необходимо точно разметить стену. Для этого выбирают подходящее место, ставят крестик карандашом. Из листа плотной бумаги нужно сделать кулек, прикрепить его к стене на несколько сантиметров ниже отметки малярным скотчем – такая простая конструкция защитит от распространения пыли по всему помещению.

Далее необходимо просверлить отверстие в стене перфоратором с буром нужного размера. Для кирпичной стены лучше выбрать мощную дрель. Инструмент устанавливают строго перпендикулярно основанию, бурят отверстие нужной глубины, чтобы удалось полностью утопить дюбель в материале. Если забурить недостаточно, дюбель будет торчать, если сильно – пластиковый ограничитель при забивании может порваться или сильно провалиться.

Получив отверстие нужного диаметра, следует аккуратно вбивать дюбель в стену заподлицо с поверхностью, потом вкрутить саморез, оставив нужную длину для того, чтобы можно было использовать крепеж.

Основные разновидности дюбелей, какой крепеж лучше использовать

Имеющиеся в продаже дюбеля делятся на:

металлические;
пластиковые или нейлоновые;
химические;
гвоздевые;
рамные;
теплоизоляционные;
универсальные.

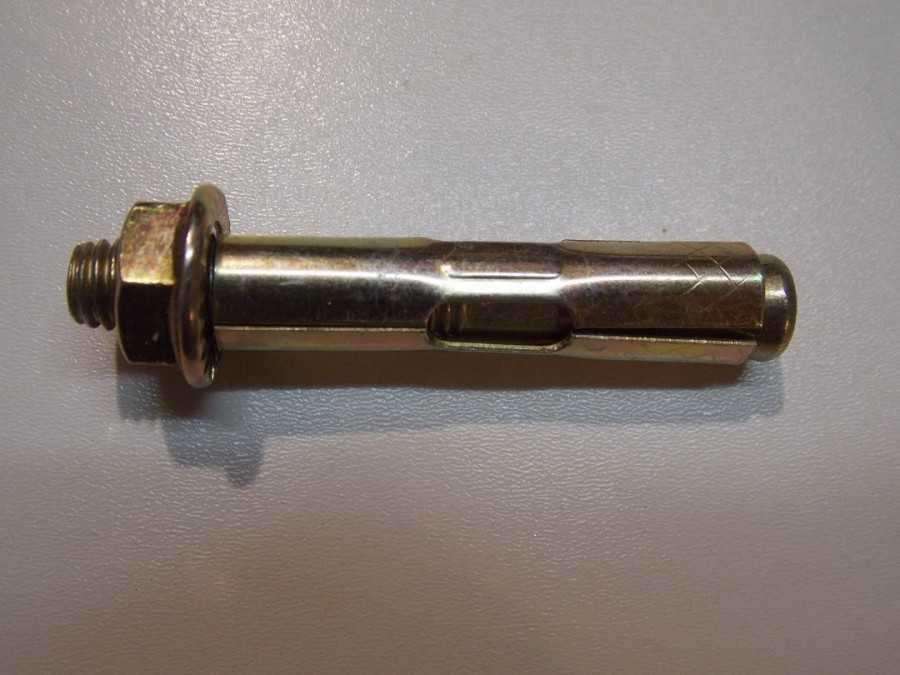

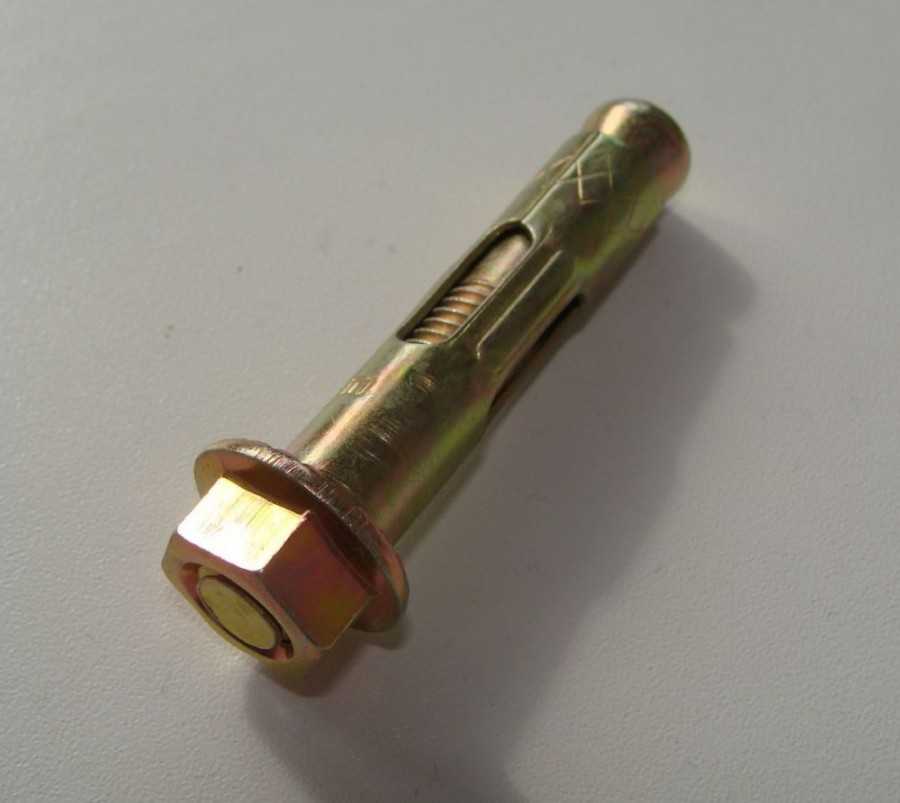

Металлические

Материал для изготовления металлического анкера — оцинкованная сталь. Дюбеля для пеноблоков из металла огнестойки и долговечны, но стоят значительно дороже своих неметаллических аналогов. Не рекомендуется применять металлические дюбеля в местах повышенной влажности и при наружных работах. Крепеж оснащен манжетой или стопорным бортом, который предотвращает его проваливание в стенку.

Пластиковые

Дюбель из пластика стоит дешевле, но используется разово. Эти метизы легки, устойчивы к коррозии, имеют спиралевидную нарезку. Разновидностью пластикового дюбеля является крепеж из нейлона. Он прочнее, чем стандартный неметаллический анкер, поэтому его используют для монтажа систем с переменной нагрузкой.

Химические

Такое крепление применяется практически повсеместно. Внешне анкер выглядит, как тубус, в котором содержатся химические компоненты. Такие анкеры обеспечивают надежность крепления за счет сил сцепления. Соединения, полученные при помощи химических анкеров, по своей надежности намного превосходят стандартные крепления.

Гвоздевые дюбеля

Для крепежа газобетонных блоков применяется гвоздевой анкер. Удержание анкера осуществляется путем распора ламелей при вбивании элемента в несущую конструкцию. Резьба распорного элемента — ассиметрична. Материалом для изготовления гильзы служит пластик (нейлон или полиамид). Шуруп с винтовой нарезкой изготавливается из высокоуглеродистой стали. В основном дюбель гвоздь для газобетона используют для бытовых нужд и наружных работ. Его выбирают из-за:

стоимости на 15-20% ниже цены на другие виды крепежей;
простоты использования;
надежности в рамках заявленных характеристик.

Рамные дюбеля

Рамный металлический анкер — хороший крепеж для дверных и оконных рам, изготовленных из алюминия или металлопласта. Этот крепеж используют при установке и соединении деревянных элементов с несущей поверхностью. Рамный дюбель для газосиликатных блоков целиком изготовлен из оцинкованной стали. Некоторые из метизов имеют гальваническое покрытие, которое надежно защищает анкер от коррозии.

Рамные саморезы для газобетона используют из-за:

способности выдерживать высокие поперечные нагрузки;
возможности применения при монтаже многопрофильных конструкций;

Теплоизоляционный крепеж

Предназначен для монтажа рыхлых теплоизоляционных материалов. Изготавливается он из сополимерных материалов, выглядит в виде долгой полой трубки с широкой шляпкой на конце, из-за которой этот крепеж еще называют дюбель-гриб. Стержень — пластиковый или металлический. Перфорированная поверхность шляпки облегчает окончательную отделку и надежно скрывает теплоизоляцию под слоем штукатурки.

Теплоизоляционные метизы также используются при монтаже крыш. При этом следует рассчитывать на их непрерывную работу в течение нескольких лет под воздействием атмосферных условий. Неправильный выбор материала или длины изделия может спровоцировать старт коррозионных процессов с дальнейшим разрушением крепежа для газоблока и обрушением конструкции.

Химический анкер

Химический крепеж в газобетон используют:

при возведении многоэтажных зданий;
при работе с фундаментом в условиях повышенной влажности;
для строительства мостов;
при укладке бетонных перекрытий;
для постройки арматурных выпусков.

Универсальные анкеры

Универсальный метиз может служить анкером для стандартных несущих конструкций из кирпича или бетона. Используется он и как крепеж для газобетонного блока. Секрет его прочности — в особой нарезке гильзы, которая неодинаково реагирует на контакт с разным материалом. Благодаря специфической форме такой анкер можно вкрутить в различные несущие поверхности:

В плотном бетоне или кирпиче анкер удерживается за счет сил трения.
В пустотелом материале метиз не встречает сопротивления, поэтому, в зависимости от формы, он ведет себя по-разному. В первом случае дюбель наворачивают на саморез. Так формируется плотный узел, обеспечивающий надежное крепление. Во втором случае при ввинчивании стержня гильза меняет свою форму, превращаясь в упорный ригель.

2 Особенности монтажа теплоизоляции

Технология монтажа любого плитного утеплителя – пенополистирола, пенопласта, либо пеноплекса, дюбелями типа грибок идентична. Все работы по утеплению, по сути, сводятся к следующему алгоритму:

Подготовка утепляемой поверхности;
Установка панельной теплоизоляции на клеевой раствор;
Фиксация панелей дюбелями;
Обработка стыков утеплителя;
Установка изоляционной пленки;
Обшивка теплоизоляции декоративным материалом, либо оштукатуривание.

Прежде чем устанавливать утеплитель необходимо подготовить поверхность – удалить штукатурку, заделать трещины и неровности, обезжирить.

Далее, панели пенополистирола, пенопласта, или пеноплекса сажаются на специальный клеевой состав, который не содержит органических растворителей – толуола и ацетона. При монтаже клеевую смесь необходимо равномерно распределять по всей тыльной поверхности утеплителя.

Во избежание сдвигов теплоизоляции под собственным весом, под первый ряд плит устанавливается металлический профиль, который принимает на себя функцию опоры.

По истечению суток, необходимых для высыхания раствора, для дополнительной фиксации теплоизоляции используются грибки.

Для сверления отверстий используются сверла, диаметр которых равен диаметру ножки, при этом длина отверстия должна быть на сантиметр больше длины дюбеля, чтобы надежной фиксации не препятствовала собравшаяся в отверстии пыль.

Этапы крепления теплоизоляции дюбелями

Строительные нормы и правила определяют следующие стандарты по количеству используемых дюбелей:

Для крепления теплоизоляции на внутренних стенах, либо на фасадах одноэтажных зданий на каждый квадратный метр утеплителя необходимо пять штук – 4 по углам, и один в центре панели;
Для крепления на углах зданий – по 6 штук (грибки устанавливаются параллельно друг другу);
Для креплениях на фасадах зданий, высотою от 8 до 20 м, необходимо 7 штук на 1 м² утепления (параллельно + 1 в центре);
Для крепления на фасадах многоэтажных зданий при высоте свыше 20 метров – 9 штук на квадратный метр теплоизоляции.

Грибки лучше всего размещать на стыках панелей пенопласта, либо пеноплекса, поскольку такой метод не приводит к значительному увеличению отверстий в теплоизоляции, которые негативно сказываются на её эффективности.

В случае, если дюбель-гриб необходимо установить в металлическое покрытие из профнастила, к ножке дюбеля крепится саморез, после чего ним продавливается теплоизоляция так, чтобы саморез достиг утепляемой поверхности.

После этого с помощью шуруповерта дюбель с наконечником из самореза вкручивается в металл. Глубина отверстия для самореза должна составлять как минимум 10-15 миллиметров.

По завершению крепления теплоизоляции стыки между панелей пенопласта, либо пеноплекса, проклеиваются алюминиевым армирующим скотчем. Стыки между полом, или потолком, и примыкающими к ним панелями заделываются монтажной пеной.

Иногда дополнительно делают утепление отмостки вокруг дома. к меню

Ответы эксперта

Источники

http://stroyres.net/metallicheskie/metizyi/dyubel/dlya-uteplitelya.html
https://uteplix.com/materialy/dyubelya-dlya-krepleniya-uteplitelya.html
http://UteplimVse.ru/dybely/gribok.html

Требования к клею в сухих и влажных помещениях

Если клеевой состав планируется применять в ванной комнате, на кухне, он обязательно должен выдерживать повышенную влажность, не портиться и не разрушаться от контакта с водой. Во избежание заселения плесенью в составе клея обязательно должны присутствовать противогрибковые добавки.

В сухих помещениях применяются только высокоэластичные средства, не дающие усадки: иначе при смене температурного режима герметик растрескается, отслоится от стены.

К любым составам есть и общие требования:

Безопасность. На жидких гвоздях должна быть пометка «для внутренних работ» – такие составы обычно не содержат растворителей, безвредны для человека. Также хороший герметик не разрушает слой амальгамы, так как в нем нет кислот, щелочей, а рН варьирует в пределах 8–12.
Высокие адгезивные показатели к амальгаме. Средство обязано прочно и плотно прилегать к обратной стороне зеркала, надежно удерживать его без смещения.
Прозрачность или белый цвет. Темные герметики могут некрасиво просвечиваться, поэтому лучше их не приобретать.
Время полимеризации. Если состав долго сохнет, для фиксации зеркала придется предусматривать специальные конструкции, что неудобно.

Что из себя представляют анкера для газобетона

Для строительства зданий малой этажности все чаще применяется газобетон, а точнее пеноблок. Материал легкий и пористый, нуждается в защите от действия внешних факторов. Для отделки домов из газобетона применяется навесной вентилируемый фасад, основой которого являются несущие профили. Для крепления профиля на пеноблок используются анкера.

Анкер – это крепежный элемент цилиндрической формы, состоящий из распорной части и внутреннего стержня.

Распорная часть – фиксирует тело анкера в пористой структуре газобетона. Способ крепления может быть механический или химический;
Стержень – соединяет распорную часть и профиль.

Диаметр крепёжного элемента 8-30 мм. Длина зависит от типа основания, массы подвесной системы и толщины стены. Обычно составляет 40-300 мм.

Где используют жидкий анкер?

Основная сфера применения – крепление конструкций в «рыхлых» материалах. К данной категории можно отнести газобетон, пенобетон, пустотелый кирпич, ракушечник и многое другое. Клей можно применять для крепления на пол, стену или потолок любых металлических конструкций – вывески, рекламные сооружения, ограждения и многое другое. Гарантируется долговечное крепление габаритных и тяжелых конструкций, которые воздействуют на основу и создают нагрузку.Состав во время затвердевания не расширяется, сохраняя структуру материала. Динамические и статические нагрузки могут воздействовать без печальных последствий или чрезмерного износа. Используя жидкий анкер, инструкция позволит понять, для чего предназначен конкретный состав.

Разновидности крепежа

Широкое применение их обеспечивает и сходство конструкции. Виды дюбеля отличаются лишь некоторыми функциональными приспособлениями.

По строению

Различия в конструкции возможны в верхней и средней части изделия. Нижняя нераспорная остается одинаковой.

В первую очередь отличают изделия с буртиком и без:

с буртиком – обычно маркируются буквой R. Буртик удерживает крепеж от проваливания в пустотелый материал. Выпускаются модели с удаляемым и несъемным буртиком;
крепеж без буртика – чаще применяется для установки в полнотелый материал.

Различают дюбели по количеству образуемых распоров:

двухраспорные – то есть, гильзу разделяют 2 параллельные прорези, которые при распирании и формируют два главных упора;
трехраспорные – получаются 3 опорных лепестка при распирании;
четырехраспорные – 4 прорези на гильзе образуют 4 распорных лепестка.

Прорези могут быть параллельными или со смещением. Последнее облегчает скручивание дюбеля при установке шурупа.

Формы зубцов, ребер и других распорных элементов на теле гильзы весьма разнообразны. Каждый производитель считает свое решение лучшим.

Дюбель универсальный RD 6х51

По материалу

Очевидно, что лучшим материалом для универсального дюбеля будет пластик, поскольку этот материал легко деформируется без нарушения целостности. Выпускают изделия из следующих полимеров.

Полиэтилен – прочный, теплостойкий, отличается стойкостью к холоду – до -40 С. Обладает хорошей ударной вязкостью и не впитывает воду. Недостаток – подвержен старению и хорошо горит. Причем горение не прекращается после удаления источника огня.
Полипропилен – более твердый, чем полиэтилен, неломкий, лучше переносит высокую температуру, но хуже низкую. Недостаток тот же: материал горит и плавится.
Полиамид – твердый, даже жесткий, однако стоек к износу и вибрационным нагрузкам. Горит и плавится после воспламенения. Полиамид используется чаще всего, так как он нечувствителен к температурным колебаниям и ультрафиолету.
Универсальный металлический дюбель изготавливается из оцинкованной стали и имеет свои особенности. Состоит он из нераспорной шейки и четырехраспорного тела, сегменты оснащаются зубцами для лучшего удержания в материале. При вкручивании шурупа тело распирается и удерживается за счет упоров и ребер.

Применяют крепеж при фиксации на полнотелый и пустотелый бетон, кирпич, камень, ДСП, пенобетон и так далее тяжелых конструкций. Как правило, это коммуникации – водопровод, трубы отопления и в особенности газопровод. Негорючесть металла здесь выступает существенным достоинством, поскольку взрывоопасность газа исключает применение столь нестойкого к огню крепежа как пластиковый.

Большинство металлических универсальных дюбелей можно демонтировать и использовать повторно.

Специфика

Металлический дюбель – это универсальный дюбель. Его особенностью является способность выдерживать значительные нагрузки даже в конструкции небольшой толщины.

Как видно из фото металлического дюбеля, внешне он представляет собой полый стальной или латунный цилиндр, который расширяется при вбивании в него гвоздя. Надёжность крепежа обеспечивается за счёт плотного прилегания стенок дюбеля к отверстию.

Роль второй составляющей крепёжного элемента может играть особый саморез, обычный гвоздь или шуруп. Другими словами, в комплекте с металлическим дюбелем можно использовать любой метиз за исключением анкеров.

Продаются как готовые дюбель-гвозди и дюбель-саморезы, так и просто отдельные дюбели. При подборе второй части крепёжного изделия нужно учитывать размер предполагаемого груза и характеристики дюбеля.

Как использовать

Работы с фасадными дюбелями должны производиться при плюсовой температуре, поэтому лучше всего успеть их установить в летний период. Количество элементов будет напрямую зависеть от размеров дома, который будет обшиваться. При этом чем больше объект, тем больше дюбелей понадобится.

Рекомендовано придерживаться таких правил:

при монтаже утеплителя из пенопласта, полистирола размером 1*0,5 м либо утеплителя из каменной ваты с габаритами 80*62 см расход дюбелей составит от 4 до 14 шт./м2.
при монтаже утеплителя из минеральной ваты (размеры плиты 1*0,2 м) расход крепежа составит от 4 до 10 шт./м2.

Дюбели для крепления утеплителя

Крепление дюбеля фасадного может производиться разными способами – бурением, сверлением ударным, сверлением с помощью вращения. Во многом выбор метода будет зависеть от материала фасада. Так, бурение или сверление ударное используется на бетонной стене, фасаде из полнотелого кирпича, бетонных блоков. А сверление вращением применяется на стенах из легкого бетона, блока пустотелого, кирпича пустотелого или с пустотами вертикальными.

Зонтичный дюбель фиксирует утеплитель на стене

Во время крепления дюбеля фасадного очень важно соблюдать геометрию высверливаемых отверстий – они должны быть сделаны строго перпендикулярно плоскости фасада. Особенно важно это в отношении стен, выполненных из легких и мягких материалов

И перед тем как вставить дюбель в готовое отверстие, следует извлечь из последнего весь мусор при помощи сверла.

Монтаж крепежного элемента производится вровень с поверхностью утеплителя или с легким углублением. В последнем случае шляпка дюбеля по окончанию работ шпаклюется.

Схема монтажа фасадных дюбелей с шурупом
