Как подобрать и смонтировать дюбель для фасада

Дюбель фасадный для крепления кронштейнов

От обычного он отличается конфигурацией. Для монтажа элементов вентилируемого фасада используются разные виды дюбелей.

При этом отличаются они не только характеристиками, функциональными особенностями, материалом изготовления, свойствами и назначением, но и производителями.

Некоторые из них реализуют на рынке изделия плохого качества, у некоторых одна партия плохая, другая хорошая.

Как быть в такой ситуации? Специально с целью определения качественных анкеров строителями проводятся испытания анкера на разрыв. Таким образом, осуществляется подбор анкеров.

Испытания производятся следующим образом. Осуществляется установка пятнадцати контрольных точек. Бурятся отверстия в стене, которые прочищаются от пыли и частиц стены.

Очистка производится с использованием щетки либо строительного насоса.

Далее устанавливается сам анкер, но при этом без кронштейна, для закрепления которого планируется его использовать. При помощи молотка он забивается в образовавшееся отверстие.

Далее осуществляется его натяжение до требуемого уровня. После этого к его концу присоединяется дозиметрический ключ и осуществляется замер его способности выдержать определенное усилие на отрыв.

Виды и свойства анкерного дюбеля

Толщина колеблется от 10 до 16 мм. При этом чаще всего используются для этих работ анкера, размером от 12 14 мм.

Дюбель должен быть не хрупким и не очень мягким. Он не должен легко гнутся, и при этом не ломаться. Учитывая условия эксплуатации, дюбеля должны быть выполнены из нержавеющего материала или иметь соответствующее покрытие.

Минимальный диаметр анкерного дюбеля должен составлять 8 мм. Оптимальным вариантом считается, если он равен 10 или 12 мм. Расчет прост – чем больше нагрузка, тем толще сам шуруп.

Анкерный фасадный дюбель имеет ряд достоинств:

• благодаря наличию направляющего конуса дюбель может двигаться вокруг оси;
• лепестки в процессе его установки не дают возможности ему вращаться;
• система фиксационных ребер, расположенных в шахматном порядке обеспечивает надежное обездвиживание дюбеля;
• благодаря выполненному в виде буквы Z разрезу шуруп точно входит в дюбель, чем обеспечивается равномерность распределения давления по всей поверхности гвоздя.

При выборе анкерного дюбеля необходимо учитывать:

• материал стены;
• тип утеплителя и его толщину;
• климатическую зону;
• высоту постройки.

Химический анкер

Он представляет собой анкерный болт подходящих размеров, обладающий антикоррозийными свойствами и устойчивый к содержащимся в клеевом растворе химическим компонентам, вступающий с ними в прочную адгезию.

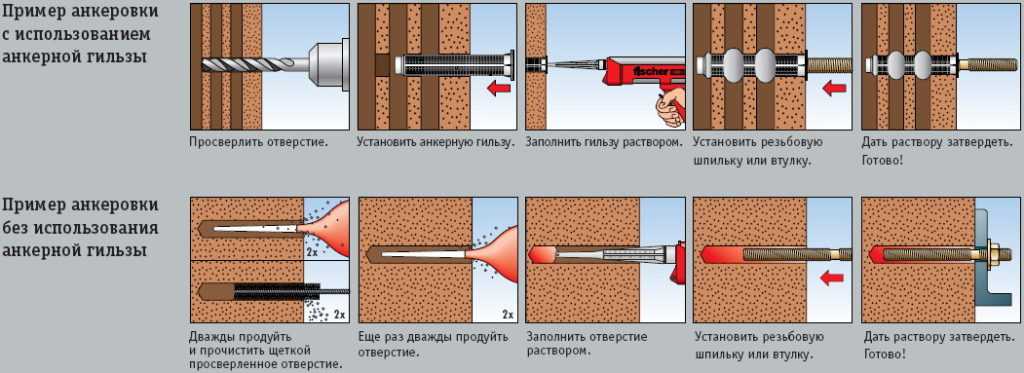

Его монтаж производится следующим образом – в стене проделывается отверстие, которое заливается специальным двухкомпонентным клеем, после чего в него вставляется стальная шпилька (непосредственно сам анкер).

После того, как смесь застынет и отвердеет можно продолжать прочие работы по созданию вентилируемого фасада.

Химический анкер обеспечивает более прочное сцепление крепежа со стеной, локально укрепляет саму стену. Он обладает повышенной устойчивостью к вырыванию.

Распорный анкер для кронштейнов

Он представляет собой болт в комплекте со специальной изготовленной из нержавеющей стали гильзой.

Для установки распорного анкера нужно просверлить в стене отверстие соответствующе по толщине его гильзе. После этого, в него помещается крепеж.

Укрепление в стене производится путем ввинчивания. При этом создаваемое болтом статическое давление приводит к деформации в разные стороны распорной части гильзы этого крепежного элемента. Расширяясь, анкер, прочно застревает в стене.

Установить его также легко, как и снять. Поле того, как болт вывинчивается, ослабляется давление на распорную часть, которая возвращается в исходное положение.

Зачастую распорный анкер используют для установки кронштейнов вентилируемого фасада в стену, выполненную из пенобетонов.

Характеристики изделия

Широкое разнообразие крепежных систем обусловлено наличием вариаций поверхностей, с которыми приходится сталкиваться в процессе работы. Так, дюбель для бетона будет иметь отличия от крепежа, применяемого для пенобетона.

По сути, крепеж представляет собой металлический стержень (с резьбой или без нее) и пластмассовый или металлический корпус. Изготавливается стержень исключительно из высокопрочной стали. Для обеспечения максимальной износостойкости крепеж покрыт антикоррозийным составом, как правило, цинковым.

Материалом для изготовления корпуса выступает металл (латунь, сталь) и пластмасса. Как правило, это:

• Полиамид. Высокая вязкость, жесткость, устойчивость к деформации, растрескиванию, вибростойкость. Недостатком является возможность воспламенения и горения после устранения источника огня.
• Полипропилен. Диэлектрическое свойство, холодостойкость. Недостатком является возможность его горючесть.
• Полиэтилен. Диэлектрик, холодостоек. Невосприимчив к плесени, гнили, агрессивному воздействию химических веществ. Недостаток – возможность воспламенения и горения после устранения источника огня.

Для осуществления выбора наиболее актуального крепежного изделия в конкретной ситуации необходимо учитывать величину и характер нагрузки на поверхность, крепеж и конструкцию, особенность поверхности (плотная или пористая) и вид фиксации.

Потребность использования специальных дюбелей для газобетона обусловлена его пористой структурой и низкими способностями к удерживанию крепежей

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

Выбор дюбеля

Приобретая для крепления к бетонной стене различных предметов, следует правильно выбрать дюбель для бетона, размеры его ориентировочно можно подобрать из таблицы:

Таблица для определения размеров крепежного элемента от вида нагрузки на него

Крепеж подбирается в зависимости от вида места, где он будет использоваться.

Перед тем, как забить дюбель в бетонную стену, должна учитываться будущая нагрузка:

Чтобы закрепить конструкции большой массы, например, шведскую стенку или навесные тренажеры, лучше всего использовать дюбеля, у которых глубина крепления не менее 85 мм;
При горизонтальной фиксации в бетонную стену, рекомендуется приобретать крепежные элементы, у которых глубина крепления составляет не менее 30 мм, а диаметр дюбеля с наружной стороны 7 — 11 мм;
Для устройства подвесного потолка, светильников, где главная нагрузка располагается снизу, крепежные изделия следует выбирать с распорными усиками и поперечными насечками;
Подбирая дюбеля под уже просверленное отверстие, важно, чтобы параметры крепежного изделия и диаметр отверстия соответствовали между собой. В этом случае дюбель для керамзитобетона или другого материала, должен иметь диаметр не меньше размера отверстия;
При использовании монтажного крепежа, чтобы не допустить разрушения слабых стен, дюбель должен служить смягчающей прокладкой

В этом случае крепление достаточно плотно прилегает к крепежу, а нагрузка распространяется по всему изделию равномерно.

Особенности монтажа дюбеля в стену

Технология установки дюбеля в бетонную стену

Для проведения работ своими руками требуется приобрести:

• Электрическую дрель;
• Сверло из победита;
• Острый гвоздь;
• Дюбель нужной конструкции;
• Изоленту;
• Молоточек небольших размеров.

После подготовки всех инструментов, можно начинать установку дюбелей.

Инструкция выполнения работ:

• Намечается место установки крепежа шариковой ручкой или простым карандашом;
• Гвоздем, ножовкой или булавкой делается небольшое углубление. Это позволит правильно выставить сверло при выполнении отверстия;

• Если количество дюбелей было рассчитано неправильно, изделие можно сделать самому. Для этого берутся деревянные бруски требуемой длины. Им придают округлые сечения, с утолщением сверху, и уменьшением диаметра книзу. После этого закручиваются саморезы в бетон без дюбеля;
• Сверло нужного диаметра вставляется в электрическую дрель;

• Сверло ставится в проделанное ранее углубление. Дрель располагается строго перпендикулярно поверхности;
• Из просверленного отверстия удаляются образовавшиеся пыль и цементная крошка. Это можно сделать с помощью пылесоса;
• Аккуратно вставляется дюбель и забивается молотком, но не слишком сильно, до упора;
• В дюбель ввинчивается шуруп, если он входит в конструкцию.

Чтобы правильно забить в стену дюбель, стоит познакомиться с видео в этой статье.

Установка пружинного дюбеля

Нюансы и рекомендации

Перед тем, как сверлить, нужно узнать, из чего сделана стена. Для этого в дрель устанавливают победитовое сверло и включают ее в безударном режиме. Медленно делают пробное отверстие. При этом дрель следует держать только перпендикулярно стене. По затраченным усилиям определяется степень мягкости материала. Если временами сверло проходит легко, с провалами, значит, стены построены из пустотелого кирпича.

Также материал можно определить по пыли из отверстия:

• бетон – светло-серая, белая, на ощупь как мука;
• силикатный – белая, как песок;
• пенобетон – мягкая, крупнозернистая, тоже как мука;
• кирпич – красная.

Руководство по монтажу

Раствор между кирпичами от механических воздействий может крошиться, поэтому с кирпичными стенами необходимо работать аккуратно. Для сверления следует применять дрель, а не перфоратор. Так как от ударов кирпич разрушается. Это не только портит внешний вид стены, но и делает последующее использование поврежденного места для монтажа дюбеля затруднительным. Сделать отверстие ровным и нужного размера в кирпичной стене, которая крошится, крайне сложно. Пустотелый строительный материал ни в коем случае нельзя сверлить ударным методом, так как это вызовет его растрескивание.

1. В месте, где планируется высверлить отверстие, наносится метка (карандашом, ручкой).
2. Ножом или гвоздем делается углубление. С ним будет намного удобнее начать сверлить ровное отверстие.
3. Подбирая диаметр сверла, следует учитывать, что дюбель должен входить с небольшим усилием. Если диаметр крепежа 9 мм, то такой же диаметр должен быть и у отверстия. Если дюбель для кирпича будет двигаться, то под тяжестью груза он может выпасть. Глубина отверстия должна быть равна длине дюбеля. Также необходимо проверить, чтобы шуруп соответствовал длине дюбеля, не был слишком коротким или чересчур длинным.
4. Дрель устанавливается перпендикулярно углублению, и медленно начинают сверлить в безударном режиме. Как только глубина стала равна 1 см, увеличивают обороты и просверливают дальше до нужных размеров.
5. Если на дрели нет упора-ограничителя, то, чтобы не сделать отверстие слишком глубоким, на сверле ставится отметка. Для этого к нему прикладывается дюбель и на одинаковом с ним уровне наносится метка или наклеивается лента.
6. После того как в кирпичной стене было высверлено отверстие, его тщательно очищают от пыли и кусочков кирпича. Для этой цели отлично подходит пылесос. Одновременно с техникой можно прочищать карандашом, двигая его внутрь и наружу.
7. В отверстие вставляется дюбель и аккуратно заколачивается молотком, не сильно, так, чтобы не повредить, иначе его придется заменить. Если планируется подвесить шкафчик на специальные петли, то сначала завинчивается шуруп, но не до конца, оставляя зазор примерно в 2 мм. После чего на него навешивается мебель. В других случаях, например, при креплении реек обрешетки, закручивается (забивается) до конца.

Какой выбрать?

В зависимости от условий эксплуатации дюбеля и нагрузки применяют различные виды материала. При выборе придерживаются таких рекомендаций:

Утеплитель должен фиксироваться к стене фасадным крепежом.

• Монтаж тяжелой мебели или трубопровода осуществляется, используя металлический дюбель.
• Крепеж конструкций на улице проводится с помощью фасадного типа.
• Оконные или дверные коробки крепятся специальными рамными дюбелями.
• Чтобы закрепить зеркало или светильник, лучше взять нейлоновую разновидность.
• Для фиксации небольшой картины или фотографии на стену подойдет обычный саморез без использования дюбеля для газобетона.

Дюбель для фасадов «EJOT»

Немецкие дюбели для фасадов «EJOT» специально разработаны для крепления в газобетоне. Применяются для крепления кронштейнов систем навесного вентилируемого фасада и прочих навесных деталей из металла, а также для крепления ворот, дверей, окон, водонагревательных приборов, шкафов.

Дюбели для фасадов «EJOT» обладают:

• высокой несущей способностью;
• надежной фиксацией благодаря комбинированной зоне распирания, при закручивании расклинивается геометрически; температурной и электрической изоляцией;
• универсальностью – их можно использовать как в уличных условиях, так и внутри помещения.

Размер	Фактическая нагрузка на вырыв	Допустимая нагрузка на вырыв
SDP-RB-10S 100 мм	Сибит B2,5 ≈ 280 ÷ 350 кгс	0,6 кН

Расход дюбелей на м2 утепления фасада

1. Итоговое (суммарное) количество дюбелей считается для площади фасада за вычетом площади оконных и дверных проемов. Площадь оконных и дверных проёмов условно принимается равной 30% от всей площади фасада.

2. Для вентилируемых фасадов не расчитывается изгибающая нагрузка. Считается, что утеплитель от “сползания” удерживается кронштейнами подсистемы.

3. Количество дюбелей округляется в большую сторону.

4. Если расчетное количество меньше 7 шт. на квадратный метр, то рекомендуется ставить 7 шт, поскольку иначе для закрепления 1 плиты теплоизоляции будет приходиться количество дюбелей не достаточное для исключения ее провисания.

Способы нанесения утеплителей

Когда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.

Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.

Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.

Методика крепления утеплителя показана в видеоролике.

Обработку металлических и деревянных поверхностей под наклоном нередко производят напылением ППУ. Готовая поверхность напоминает «снежок», застывшую пену или склеенные шарики пенопласта. Этот способ производится специальным аппаратом, подающим под давлением двухкомпонентный состав. Пенополиуретан распыляют тонким слоем из насадки, после чего смесь расширяется и затвердевает.

Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.

Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.

Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.

Классификация дюбелей в зависимости от применения

Для закрепления в плотных материалах, таких как бетон, можно использовать распорные дюбели. Они очень популярны, могут различаться количеством зубцов, шипов и некоторыми другими характеристиками. Также для плотных материалов можно использовать универсальные и фасадные дюбели. Существуют и дюбели гвоздевые, фиксация которых происходит с помощью специального пистолета.

Для газобетона производятся специальные дюбели для забивания. Они оснащаются лепестками, которые в момент забивания в рыхлый материал раскрываются, продавливают его и благодаря этому надёжно в нём фиксируются. При работе с пенобетоном стоит использовать анкер рамный. А для вкручивания в газоблоки предназначаются конусообразные дюбели, имеющие крупные зубцы. Последние обеспечивают хорошую фиксацию крепежного элемента в материале.

Для фиксации гипсокартона может использоваться дюбель молли. Это прочный стальной крепежный элемент, который может выдерживать вес в несколько десятков килограммов. Менее прочными являются пластиковые дюбели для гипсокартона. Но зато они легче. Максимальный вес, который они могут выдерживать, не превышает 30 килограммов.

Дюбель-гвоздь как им нужно пользоваться при работе с кирпичом и бетоном

Если вы монтируете крепежный элемент в конструкцию из кирпича, следует выполнить далее указанные действия:

• Выбираем оптимальное место для дюбеля (обычно под таковым понимают центр кирпича).
• При помощи ударной дрели начинаем бурить материал. Этот процесс необходимо выполнять очень аккуратно (особенно при начале бурения), чтобы кладка не раскололась от воздействия инструмента. Повысить скорость дрели можно после того, как было просверлено около 10 миллиметров кирпича.
• Из получившегося отверстия выдуваем пылесосом кирпичные крошки и образовавшуюся пыль, после чего смело забиваем крепежное изделие, используя молоток.

При работе с бетонными поверхностями крепеж монтируется так:

Кернером и молотком намечается отверстие

Пробивается (перфоратором) требуемое по глубине отверстие Обратите внимание – маркировка дюбель-гвоздя, на которой указывается его сечение, должна совпадать с маркировкой бура

Важно и то, чтобы дюбель был по своей длине на 5–6 мм короче пробиваемого отверстия. При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком

После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса

При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком. После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса

Важно и то, чтобы дюбель был по своей длине на 5–6 мм короче пробиваемого отверстия. При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком

После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса.

Тонкости и нюансы монтажа теплоизоляции

Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:

• Подготовка поверхности, на которую будет производиться монтаж материала.
• Установка листовой теплоизоляции на клеевой раствор.
• Закрепление панелей крепёжными элементами.
• Доработка стыков панелей.
• Установка гидроизоляционной пленки.
• Обшивка утеплённой поверхности декоративными материалами.

Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.

Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.

Строительные стандарты, нормы и правила

Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:

• При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
• На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
• При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
• При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.

Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.

Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.

Расчет нужного количества крепежных элементов

Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:

D = T + K + I + Z, где:

• Т — Толщина устанавливаемого утеплителя.
• К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
• I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
• Z — Возможный наклон стены относительно вертикали, этот параметр опционален.

Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.

При выборе грибка для монтажа теплоизоляции, нужно учитывать особенности конкретного утеплителя и поверхности.
