Пластовый дренаж под фундаментной плитой

Дренажная система — условия и правила установки дренажных систем (115 фото)

Многие из нас знают, что такое дренаж только по отношению к домашним растениям. Функция дренажа – отводить лишнюю влагу из почвы. Мало кто знает, что дренаж необходимо ставить и при строительстве здания или частного дома. Перед тем, как сделать дренаж, необходимо обязательно сделать хорошую гидроизоляцию для подвала и цокольного этажа.

Ведь даже небольшие капли воды, которые могут просачиваться в подвал, смогут нанести огромный ущерб всем техническим средствам, находящимся в здании.

Структура дренажной системы – это схема труб, траншей, дренажных насосов и колодцев, которые должны регулировать водный баланс почвы. Для того, чтобы понимать, что это такое, вы можете посмотреть фото дренажной системы.

Устройство не очень сложное, поэтому вполне возможно сделать его самостоятельно.

Когда необходимо ставить дренажную систему?

При покупке участка и планировании его застройки, необходимо уточнить у близлежащих соседей следующие вопросы:

  • есть у соседей подвалы?
  • если подвалы есть, то не собирается ли в них вода?
  • растут ли на участке влаголюбивые растения (к таким относится рогоз).

Если хоть на один из вопросов вы получили ответ «да» — начинайте составлять проект дренажной системы. Данная система – это сеть труб, которые будут соединяться между собою при помощи муфт либо должны быть уложены встык.

Трубы должны быть произведены из материалов, которые имеют фильтрующие способности. К таким материалам относится полимер, который прекрасно пропускает воду, при этом задерживает в себе все твердые породы. Это позволяет не забиваться трубам очень быстро.

Все водосборники должны быть размещены в самой низкой точке на участке. Уклон дренажной системы необходимо направлять в сторону. Тогда излишняя влага будет стекать в сторону.

Бывают ситуации, когда система не в состоянии самостоятельно справиться с водоотводом на участке. Тогда необходимо помочь ею при помощи дренажных насосов. Конец дренажного насоса необходимо погрузить в колодец.

Патрубок следует направить на сток воды. Все модели дренажного насоса будут различаться по характеристикам шланга – производительности и пропускной способности.

Дренажная система своими руками

Прежде всего необходимо понимать, какие существуют дренажные системы. Почти все они похожи между собою, но есть небольшие отличия в материалах.

Дренажные системы бывают открытыми, с траншеями, засыпанными в них щебнем и песком, с лотками из пластика либо железобетона, с трубами с перфорацией.

Самым дешевым вариантом считается открытый дренаж. Для того, чтобы сделать его своими руками, необходимо выкопать канавы не более 70 см глубиной. Ширина должна быть около полуметра. Борта обязательно должны быть скошенными (примерно на 30 градусов).

Вода будет выводится в сточную канаву. Данная дренажная система рекомендуется для строительств на участке, который располагается на склоне.

Более привлекательным, с точки зрения ландшафта, вариантом считается дренаж, с засыпанными щебнем траншеями. Для этого необходимо в выкопанные канавы засыпать щебень, а сверху присыпать песком. Траншеи можно копать в виде елочки.

Дренаж с лотками помогает отводить воду из осадков. Лотки для дренажной системы должны быть пластиковыми либо бетонными.

Устанавливают их обязательно бортиками на уровне почвы. Сверху необходимо накрыть при помощи декоративных решеток.

Особенности дренажных систем

Если вы решили изучить вопрос, как организовать дренажную систему, необходимо также изучить и следующие нюансы:

  • какая глубина дренажной системы (она должна быть не меньше, чем максимальная глубина промерзания почвы),
  • уклон (при неправильном размещении дренажной системы, она вам не поможет),
  • куда будет сбрасываться лишняя вода (зачастую выбирают озеро либо овраг),
  • учесть возможность насосной откачки воды.

Помните о том, что, не имея дренажной системы, ваше здание будет подвергаться риску затопления. Именно поэтому необходимо еще на этапе закладки фундамента продумать вопрос об установлении дренажной системы подвала. Качественная дренажная система поможет вам не знать проблем затопления вашего дома.

Дренажная система – условия и правила установки дренажных систем (115 фото)

Особенности установки и советы по подбору качественной дренажной системы. Фото самых надежных материалов и их сочетания. Обзор лучших идей и проектов.

Необходимые материалы

Основными элементами, которые образуют всю дренажную систему, являются трубы, ревизионные и коллекторные колодцы. В качестве труб могут использоваться изделия из следующих материалов:

  • асбестоцемент;
  • керамика;
  • пластик.

Первый и второй вариант были довольно распространенными до определенного времени. Их преимуществом можно считать доступность и невысокую цену. Но керамические трубы довольно хрупкие, что вносит определенные сложности при укладке, а также ограничивает максимальное давление, которое может быть оказано сверху. Асбестоцементные решения быстро засоряются и разрушаются от постоянного воздействия влаги. Другим недостатком является необходимость самостоятельного сверления отверстий по всей протяженности трубы, что также доставляет определенные неудобства и отнимает уйму времени.

Лучшим решением на данный момент можно считать пластиковые изделия. Пользователи выбирают эти трубы в силу следующих плюсов:

  • продолжительный срок эксплуатации;
  • устойчивость к биологическому и химическому воздействию;
  • наличие отверстий;
  • высокая прочность;
  • гладкие внутренние стенки;
  • доступная цена.

Срок службы таких труб достигает нескольких десятков лет, поэтому о работоспособности системы не придется переживать длительное время. Полимер, из которого изготавливаются дренажные трубы инертен к большинству химических веществ. Последние часто попадают в систему вместе с дождевой водой, которая смывает их с поверхности грунта. Бактерии, которые находятся в грунте, также неспособны справиться с пластиком, поэтому не придется переживать о коррозионных процессах. Производителем предусмотрено наличие отверстий, через которые вода просачивается внутрь труб, поэтому их не придется изготавливать самостоятельно. Лучшим решением для сооружения системы считаются гофрированные трубы. Благодаря ребрам жесткости они способны выдерживать значительные нагрузки, которые оказывает грунт. Внутренние стенки таких изделий являются гладкими, поэтому засоры не страшны, ведь загрязнителям попросту не за что зацепиться. Благодаря простоте производства цена остается доступной для конечного пользователя.

Вместе с трубами производится установка инспекционных и коллекторных колодцев. Первые представляют собой пластиковые емкости, которые имеют отводы для подключения к ним труб. Используются эти колодцы для контроля засоренности и для обслуживания систем. Если возникает подозрение в появившемся засоре, то его всегда можно прочистить через инспекционный колодец. Обычно они монтируются на местах стыков труб, которые проходят параллельно различным стенам. Коллекторные колодцы имеют большую емкость по сравнению с инспекционными. Их задачей является накопление воды, которая поступает из дренажной и ливневой системы. Опустошение коллекторных колодцев происходит за счет использования дренажных насосов, которые выбрасывают жидкость из них в сточные канавы или в канализационные системы. В некоторых случаях можно осуществить подключение коллекторных колодцев к канализационной системе, чтобы при его переполнении вода автоматически уходила.

Обратите внимание! В качестве вспомогательных материалов для дренажной системы применяется гравий, песок и геотекстиль

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

  • Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
  • Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, транспортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.
  • Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
  • Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

  • Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
  • Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
  • Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО!

Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

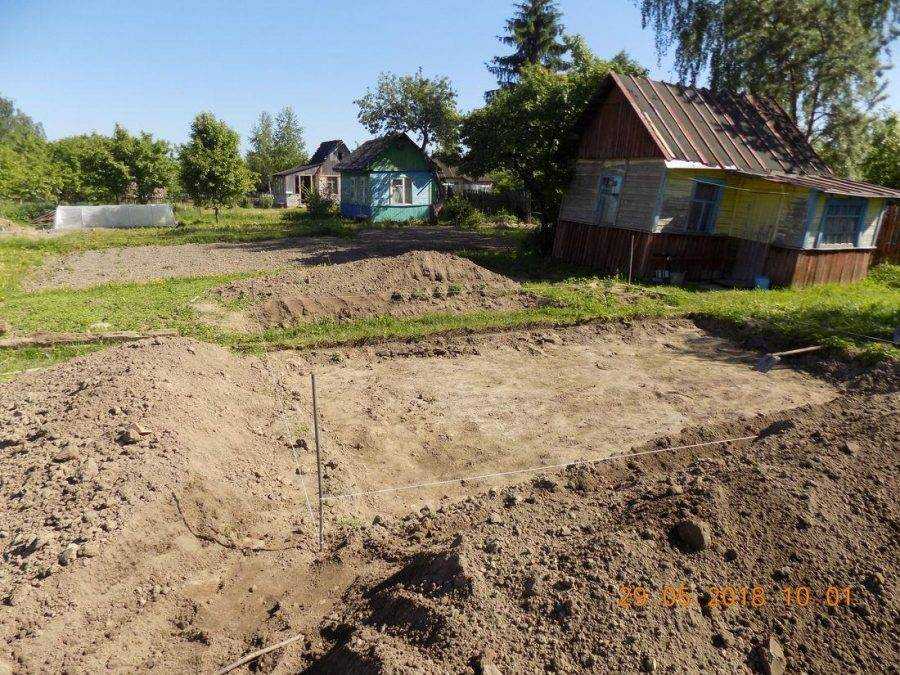

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Как производится монтаж

Порядок действий:

  1. Выкапывается углубление, в котором размещается емкость для сбора воды. Это может быть пластиковый резервуар с отверстиями в днище или бетонные кольца. Расстояние от дома не менее 3-5 м. Глубина погружения должна значительно превышать глубину заложения фундамента, но не следует доводить ее до уровня грунтовых вод. Если дом большой, можно использовать два коллектора, или больше. Удобнее всего устанавливать их по углам. Боковые части емкости должны иметь отверстия для присоединения дренажных трубопроводов.
  2. Рядом с лентой укладываются дренажные трубы. Если система создается во время строительства, дренаж устанавливается в той же траншее, что и сама лента. Если система делается позже, придется откапывать фундамент и укладывать трубопроводы рядом. Концы труб заводятся в коллектор или последовательно соединяются друг с другом, опоясывая фундамент по внешней стороне.
  3. В некоторых местах, где возможно появление проблем — соединениях или переходах — следует заложить специальные колодцы (смотровые). Они позволят выполнить ремонт, прочистить трубы и т.п.
  4. На дно траншеи насыпают слой песка (около 10 см ), затем слой геотекстиля. На него укладывают трубопроводы и придают им нужный уклон, для чего под верхний край можно подсыпать гравий или просто подложить камень.
  5. Поверх труб насыпается слой щебня с песком. Концы полотна геотекстиля поднимаются и заворачиваются, образуя вокруг трубы слой засыпки, укутанные полотном геотекстиля как скорлупой.
  6. Траншея окончательно засыпается грунтом.

ОБРАТИТЕ ВНИМАНИЕ!

В некоторых случаях коллекторы не используются, если позволяет рельеф местности, сброс воды производится в низины или водоемы. Нередко для этого используются скважины, что позволяет использовать дренажную воду для функционирования тепловых насосов.

Виды ленточного фундамента

В строительном деле существует несколько видов ленточного фундамента. Оценку заливки осуществляют по двум группам критериев: глубина закладки цементного раствора и тип основы. Исходя из первой группы критериев, выделяют следующие виды фундамента:

  1. Бетонная основа без заглубления. Мелкозаглубленный ленточный фундамент, выполненный своими руками, используется в регионах, где практически отсутствует мягкий грунт, а заглубление невозможно ввиду наличия скалистых пород.
  2. Основа со средней степенью заглубления. Наиболее часто встречающаяся модель ленточного фундамента, применяется на устойчивых почвах, в регионах с комфортным климатом.

Третий вид фундамента – с искусственным заглублением – используется в регионах с неустойчивым климатом, на грунте с постоянным риском размыва поверхности. Подобный тип заливки позволяет в должной мере обеспечить защиту нового строения от воздействия подземных вод, от проседания грунта, активизации карстовых пустот. Также отдают предпочтение подобному виду заливки в регионах, приравненных к крайнему северу.

Вторая группа критериев напрямую связана с особенностями проведения монтажных строительных работ. Бетонную ленту можно обустроить несколькими методами:

  • В виде непрерывной полосы или монолитный ленточный фундамент.
  • Модульными блоками.

Но наибольшую популярность получил третий тип – свайно-ленточный фундамент. При таком подходе к строительству используется предварительная варка металлического каркаса (из армированного железа), на который и производится бетонная заливка. Подобный тип конструкции обладает особой прочностью, устойчивостью на растяжение, способен выдерживать весьма значительные осевые нагрузки.

Дренаж плитного фундамента

Работы по устройству

Если работы ведутся на вспучивающихся грунтах, на которых существует угроза подвижности – применяются технологии, включающие более осторожное воздействие. Например, фундамент мелкого заложения (его еще называют плитный фундамент) устраивают из монолитных плит, а располагается он под площадью всей постройки, а не только по периметру

Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов. Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента.

Расположение слоев дренажа

Осуществляют его организацию по таким правилам:

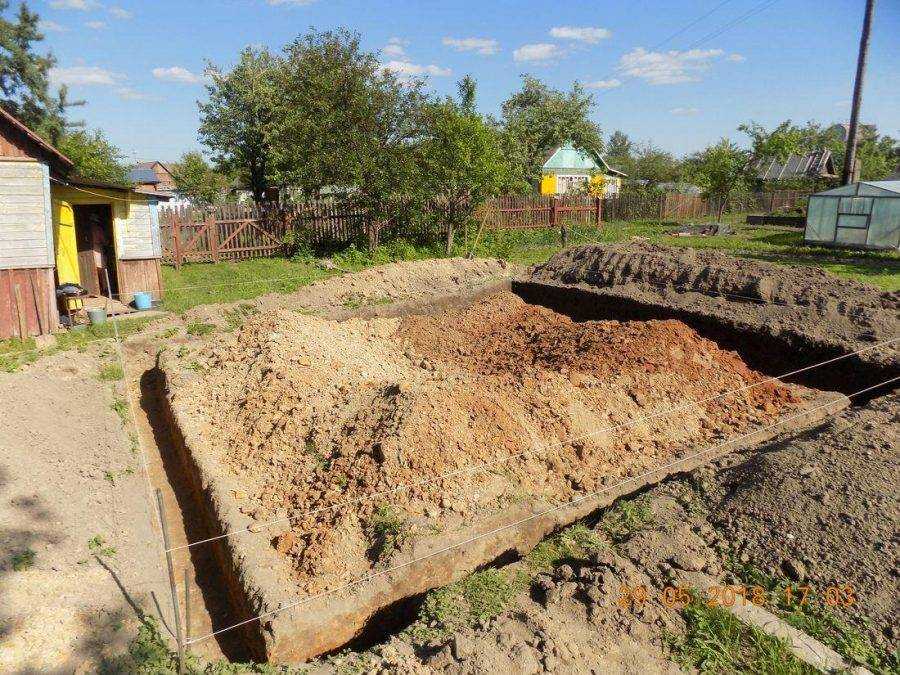

  1. После того, как будет вырыта траншея под фундамент, надо организовать дренажные скважины на глубину, максимально возможную в данном случае. Эта глубина должна быть не менее, чем глубина промерзания почвы.
  2. Скважины должны находиться на расстоянии двух-трех метров друг от друга. Внутрь скважины помещается труба для дренажа, а пространство заполняется щебнем либо крупным гравием.
  3. Возможна замена трубы «чулком» из агрила, полипропилена, стеклоткани или другого негниющего нетканого материала.
  4. На дно траншеи в районе скважины насыпают слой щебня.

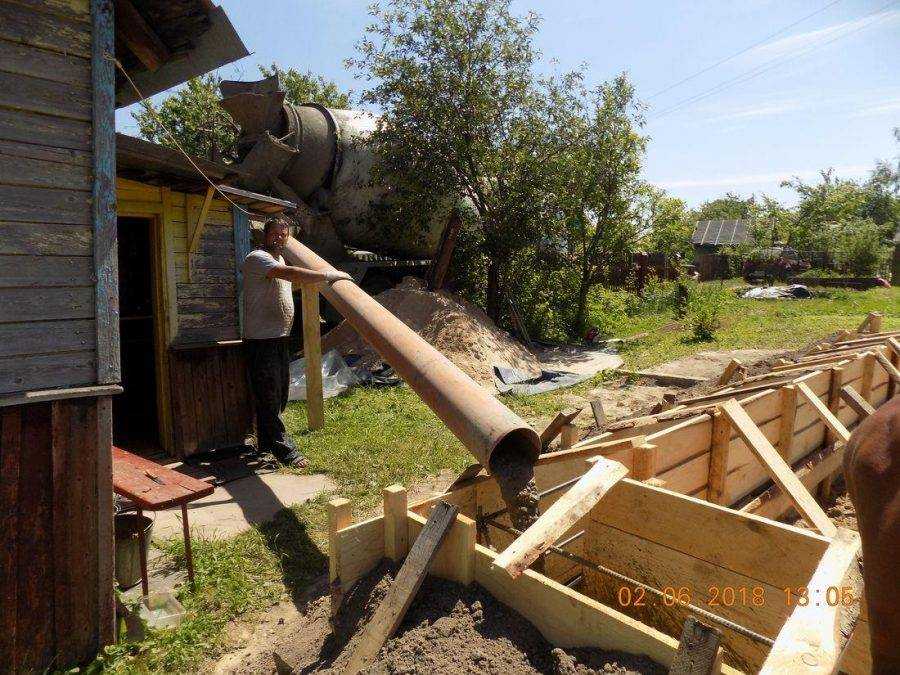

  5. Между скважинами чаще всего насыпают песок, который хорошо утрамбовывают. Сверху, на песок, опять кладут слой щебня и все это заливают бетоном.
  6. После застывания бетона следует выкопать узкую траншею с внешней стороны фундамента. Ее глубина должна доходить до подсыпанного под ленту фундамента гравия.
  7. Эту траншею тоже необходимо засыпать щебнем. Сверху делают отмостку шириной до одного метра.

Дренажную канаву засыпают щебнем

Выполнив все эти действия мы получили ловушку из щебня для влаги, которой талые и дождевые воды насыщают грунт, прилегающий к фундаменту. Вода, находящаяся в области фундамента, попадает в зону щебня, уходит вниз и дренируется. Фундамент всегда окружает сухой щебень, а при морозах сухой грунт не вспучивается.

Таким образом был устроен дренаж плитного фундамента, который защищен от глинистых пучинистых грунтов.

Совет от профессионала:

Для фундамента, уже возведенного, можно сделать такую гравийную ловушку с внешней стороны аналогичным образом.

Пример размещения траншеи

Рассмотрим пример, представленный на рисунке ниже: возьмем траншею шириной 0,6 метра и глубиной 1 метр.

Схема траншеи дренажа фундамента

Зеленым цветом показана зона, на которую приходится нагрузка от фундамента. Необходимо, чтобы траншея не доходила до этой зоны, иначе фундамент может ослабиться. Если траншея будет глубиной 2,5 метра, то зона нагрузки с ней пересекается. А траншея в 1 метр глубиной находится далеко от зоны нагрузки.

Необходимо обратить внимание на такие моменты:

  • траншею лучше делать небольшими участками, например, по 1 метру: выкопать, потом засыпать и приступать к следующему участку;
  • щебень в траншеях надо укладывать в обойму из геотекстиля. Это необходимо для того, чтобы прослойка из щебня не заилилась, это может привести к потере дренажной способности;
  • устройство отмостки обязательно.

Отмостка – защитная полоса вокруг здания

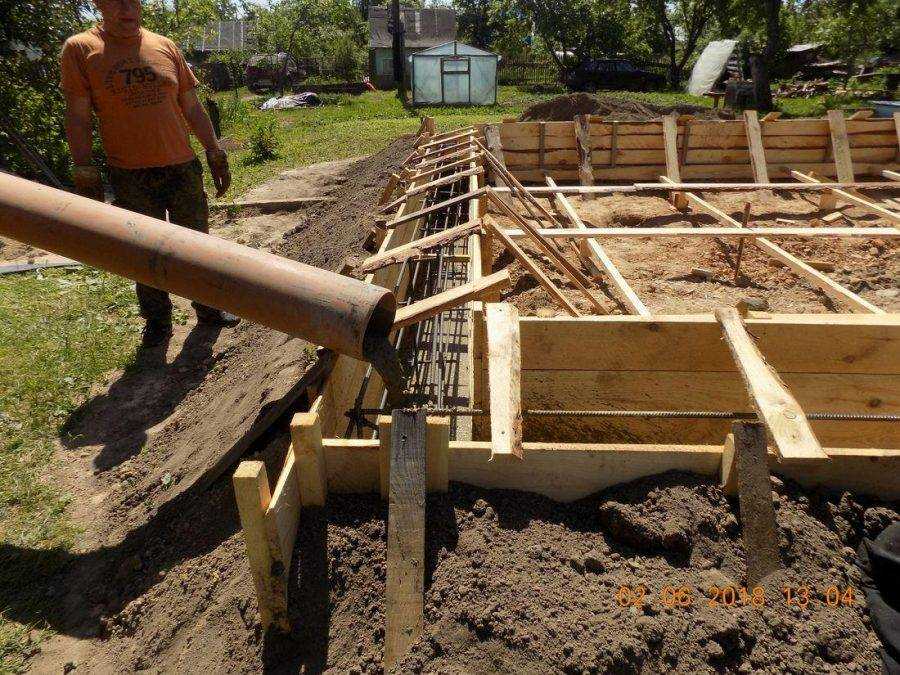

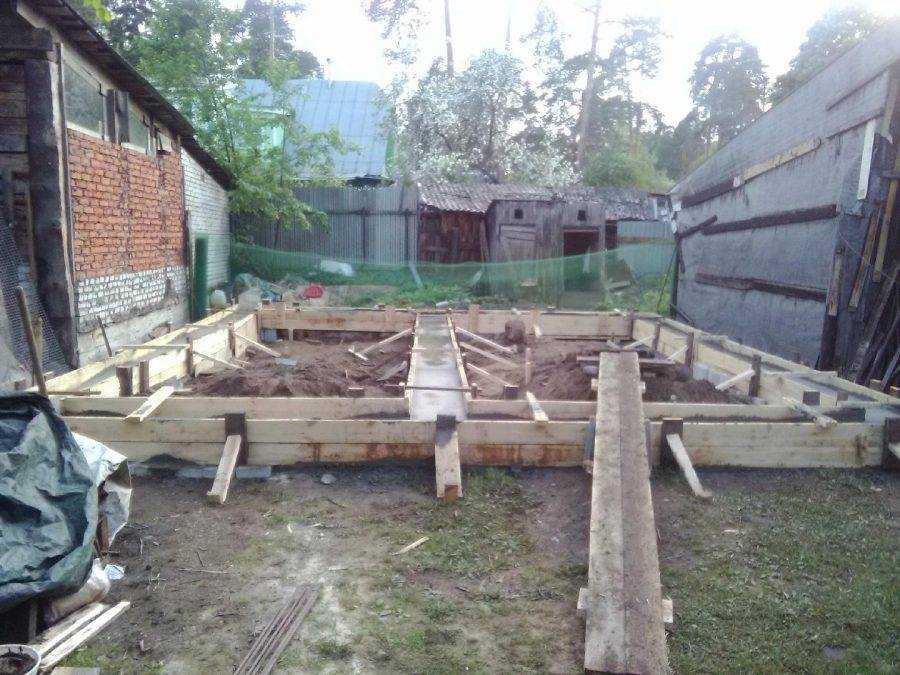

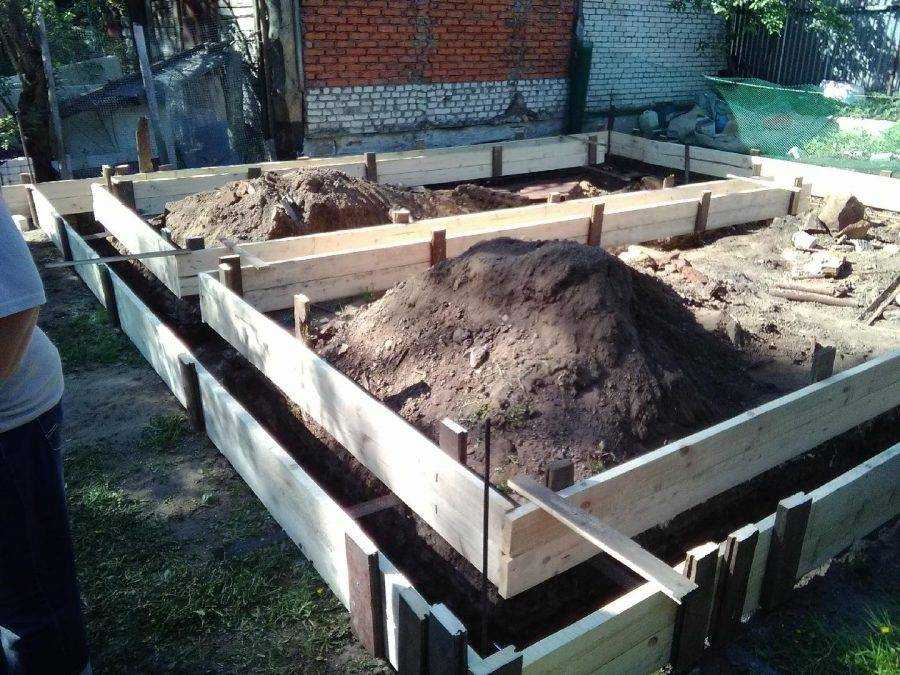

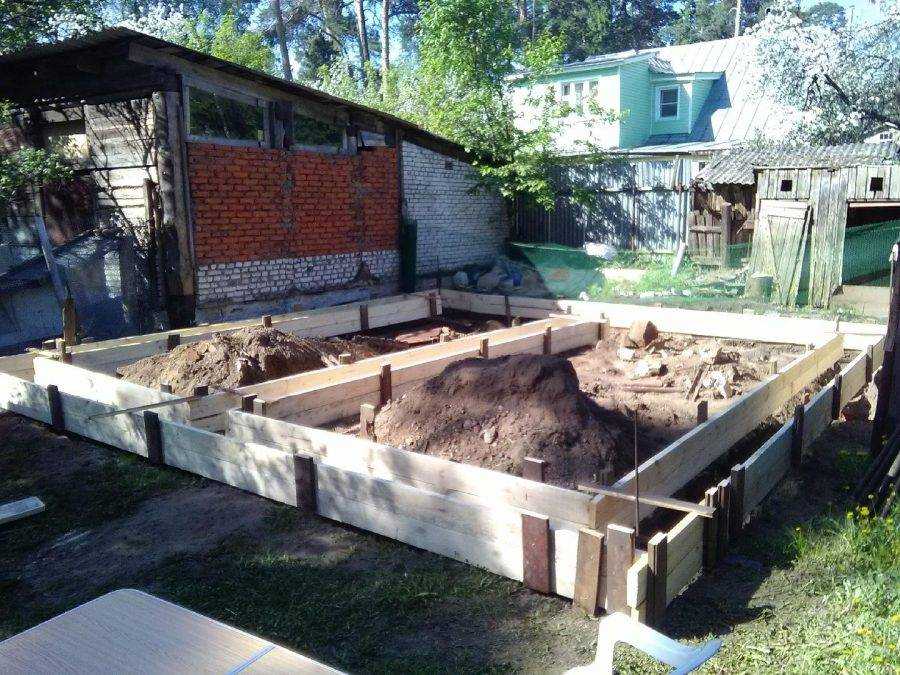

Этап 3: Армирование основы

Качественное армирование – залог целостности и долговечности всей конструкции мелкозаглубленного фундамента, поэтому данный шаг нельзя пропускать ни в коем случае.

Армирование

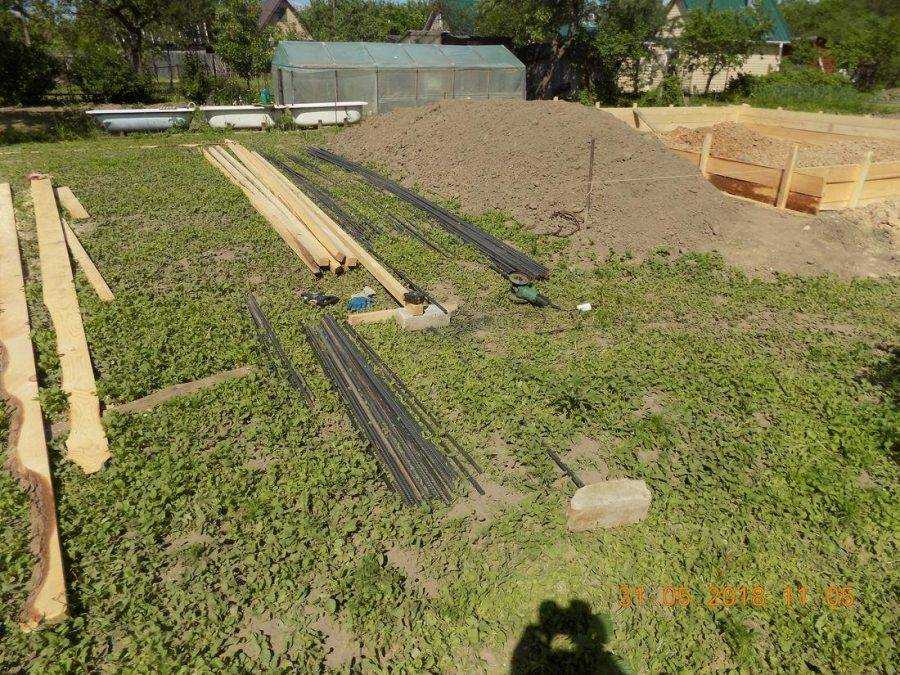

Для начала соорудите армированный каркас. Для этого подготовьте металлические прутья 14-18 мм в диаметре. Их длина может быть любой, но специалисты рекомендуют использовать длинные изделия – 2-5 м. Помните: чем длиннее прутья, тем меньше соединений и тем крепче основа фундамента. Металлические изделия укладываются по всему периметру фундамента на подушку, тем самым формируя каркас.

Для обустройства армированного скелета обычно применяются прутья меньшего сечения – до 10 мм. Длина изделий должна быть немного шире траншеи. Вся арматура устанавливается строго перпендикулярно по отношению к элементам каркаса. Соединять их можно двумя способами: более надежный – электросварка, а более доступный – перевязка проволокой. Последняя должна быть очень гибкой, чтобы с ней легко работалось.

Совет. Для удобства монтажа арматурного скелета можно использовать обрезки пластиковых труб: напилите их на циркулярке, чтобы получились колечки по 5 см высотой, установите полученные изделия на основание и зафиксируйте на них армированную конструкцию.

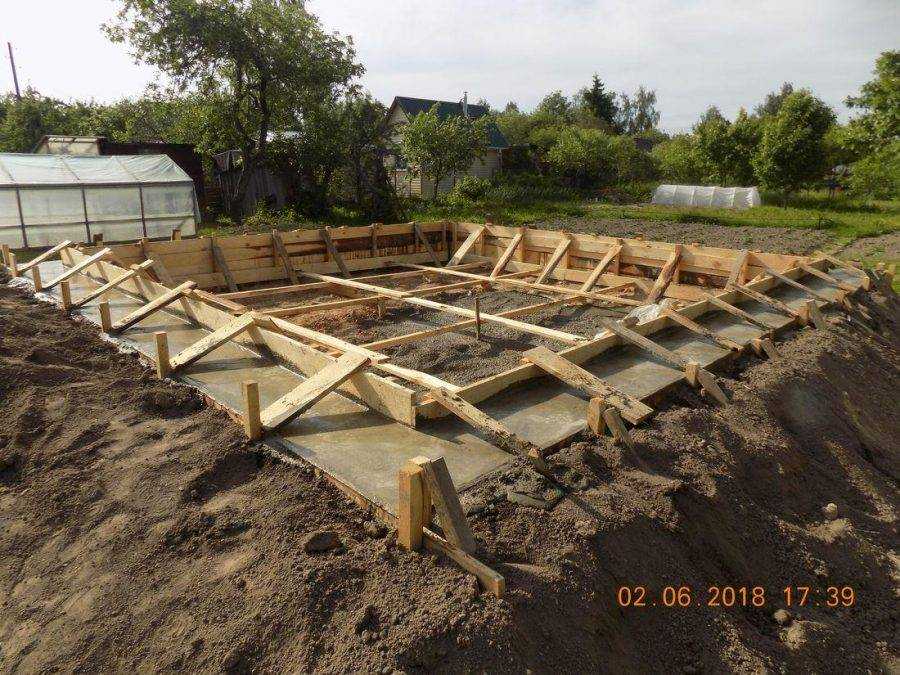

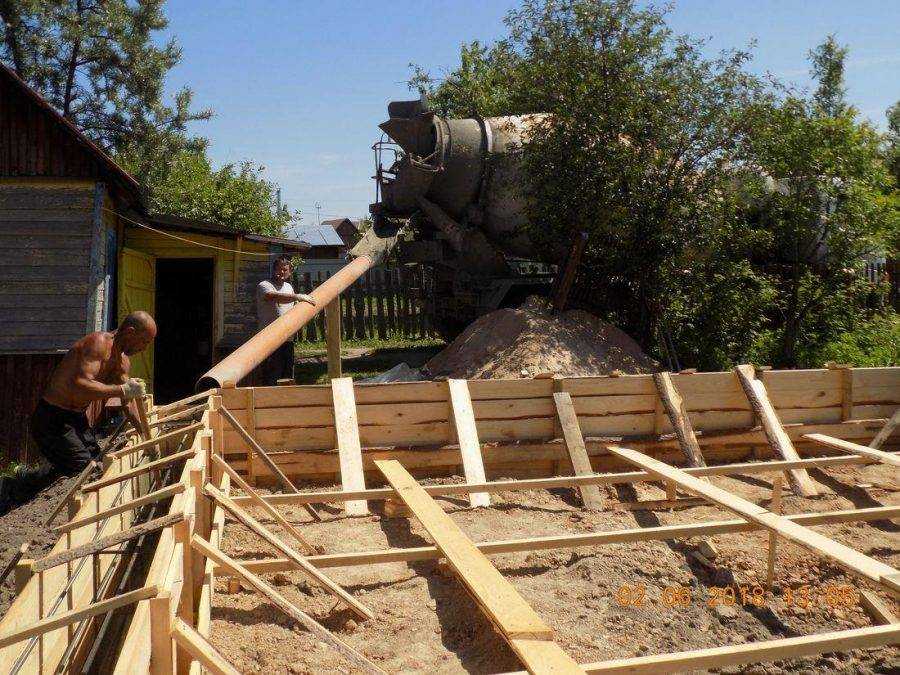

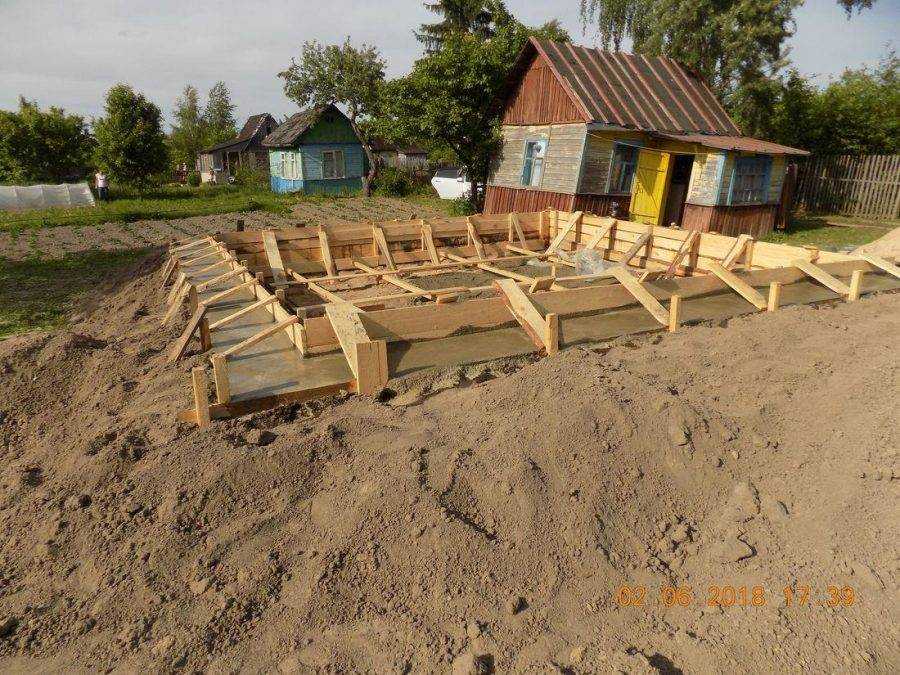

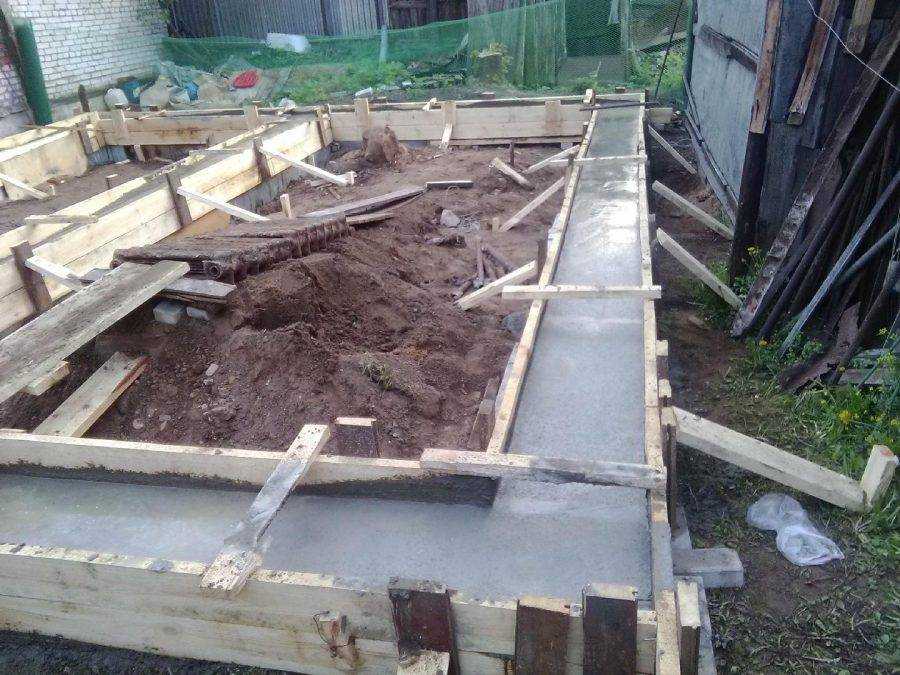

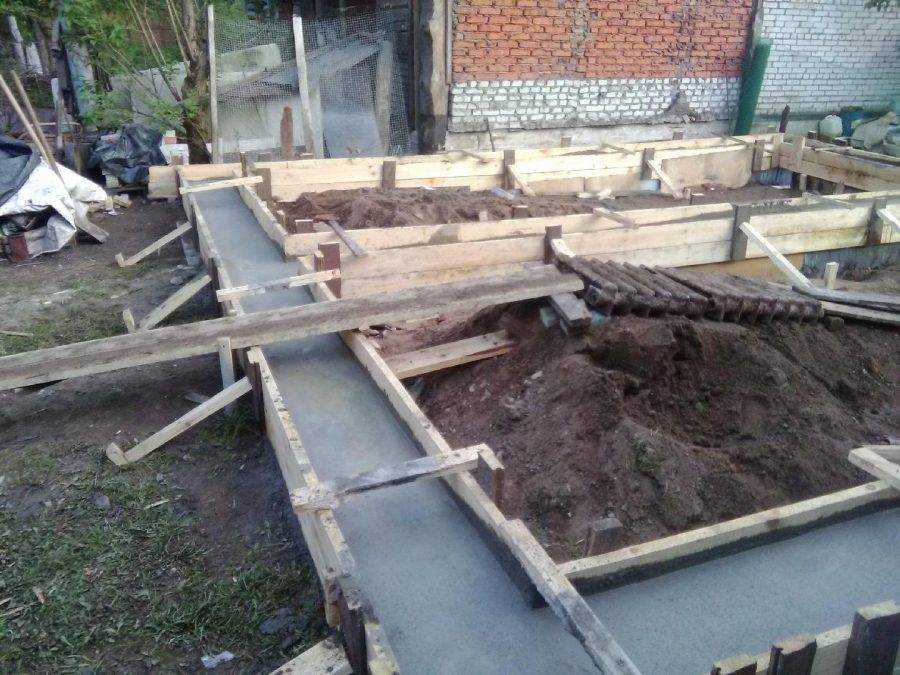

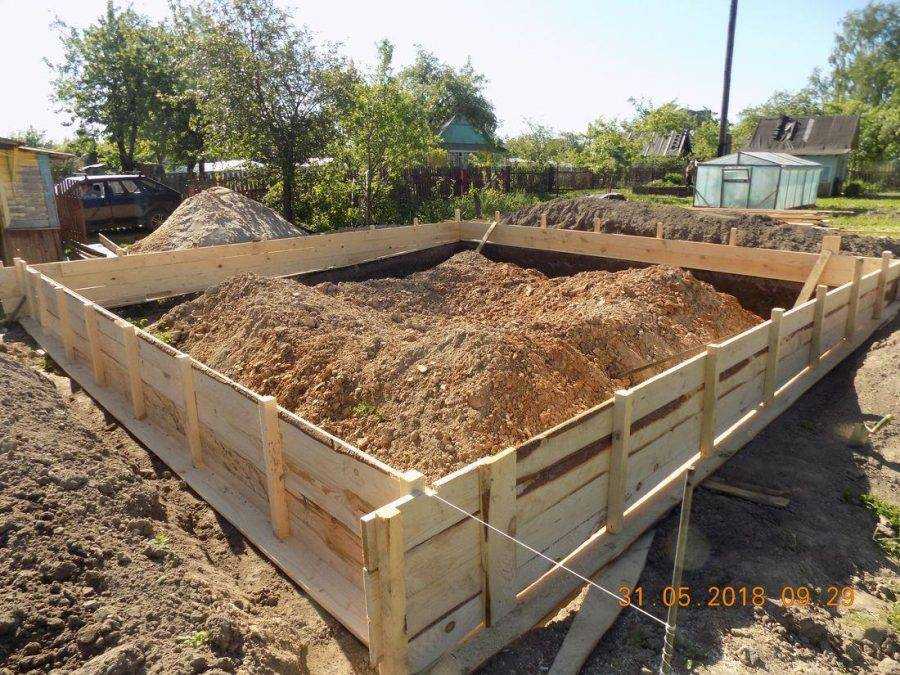

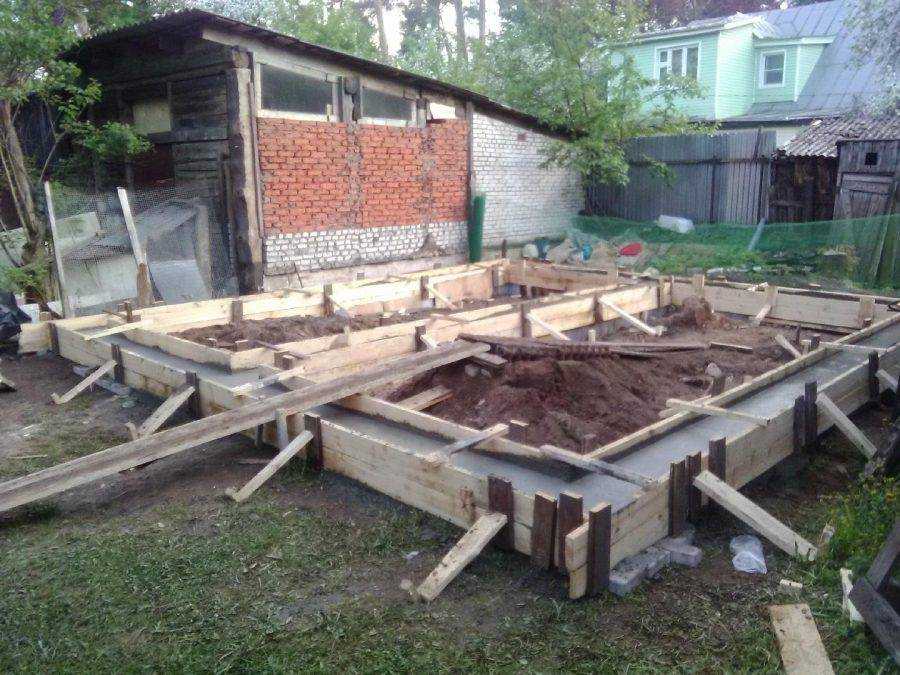

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

От теории к практике

Ранее вы имели возможность ознакомиться с перечнем факторов, принимаемых во внимание в процессе проектирования фундамента, а также получили теоретическое представление об основных расчетных мероприятиях на этапе планирования основания. Теперь вам предлагается узнать, как проводится определение оптимальной глубины заложения на практике. На что обращаем внимание?

На что обращаем внимание?

Ранее приводился довольно обширный перечень факторов, определяющих оптимальную глубину заложения фундамента

На практике застройщики обращают внимание лишь на некоторые из них. Об этом в таблице. Таблица

Факторы, определяющие глубину заложения

Таблица. Факторы, определяющие глубину заложения

Факторы Пояснения
Инженерно-геологические В ходе изучения инженерно-геологических условий определяется слой грунта, способный взять на себя функции естественного несущего основания для опорной конструкции. На практике при определении глубины заложения придерживаются нижеперечисленных правил: — глубина заложения – от 50-70 см; — заглубление опорной конструкции в естественный несущий слой – от 10-20 см; — по возможности опорное основание закладывается ниже по отношению к грунтовым водам. Соблюдая это правило, застройщик избавляет себя от необходимости сооружения водоотлива. При этом будут отсутствовать нарушения природной структуры почвы. Если возможность заглубиться ниже уровня грунтовых вод ввиду каких-либо обстоятельств отсутствует, прибегают к обустройству водоотлива, шпунтованного крепления стенок ямы, в результате чего величина суммарных затрат на проведение необходимых земляных работ существенно возрастает.
Климатические Среди значимых климатических факторов, имеющих наибольшее значение при установлении глубины заложения опорных конструкций различного назначения, выделяют, во-первых, глубину промерзания почвы на участке, во-вторых, особенности оттаивания грунта, связанные, прежде всего, с уровнем прохождения подземных вод. Некоторые типы грунтов в процессе промерзания поддаются пучению, т.е. увеличивают свой объем. В подобных условиях фундамент строения должен быть заложен строго ниже точки глубины промерзания. К появлению упомянутого морозного пучения приводит преимущественно перемещение влаги, содержащейся в нижележащих грунтовых слоях, к фронту промерзания. Ввиду этого, большое значение при определении оптимальной глубины обустройства опорной конструкции должно уделяться показателю уровня прохождения подземных вод в холодный период года. К категории пучинистых относятся пылевато-глинистые грунты и разновидности грунтов, состоящие из мелкого и пылеватого песка. При выполнении строительных работ на таких почвах, глубину обустройства опоры определяют по показателю уровня промерзания, если подземные воды проходят менее чем на 200 см ниже точки промерзания.
Конструктивные Среди значимых конструктивных особенностей возводящегося строения, влияющих на итоговое значение глубины заложения основания, выделяют: — наличие цокольных/подвальных помещений и их габариты; — наличие приямков и их размерные характеристики; — наличие и габариты опорных конструкций для различного оборудования, к примеру, банной печи; — наличие подземных коммуникаций и их габаритные характеристики; — характер нагрузок, поступающих на опорную конструкцию, и их величину. Как правило, при наличии подземных помещений опорные конструкции заглубляют на 50 см ниже пола таковых. В случае обустройства столбчатой опорной конструкции, упомянутый показатель может увеличиваться до 150 см.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами. В ходе работ могут понадобиться:

  • бечевка для разметки и маркировки положения коммуникаций;
  • строительный уровень и отвес, чтобы контролировать уклон труб;
  • штыковая и совковая лопата;
  • инструмент для трамбовки грунта;
  • ведро и/или тачка для транспортировки ненужной земли;
  • рулетка для выполнения измерений;
  • ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.


В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.


В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.


В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

  • Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
  • Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
  • Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

  • Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
  • Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
  • Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
  • При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

  • Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
  • Неоднородность и наслоение водонесущих пластов.
  • Строительство проводится в низине на глинистом грунте повышенной влажности.
  • Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
