Как сделать незаглубленный фундамент на пучинистых грунтах?

Подготовка основания

Изначально незаглубленные фундаменты использовались для создания опоры под временные конструкции на влажных пучинистых грунтах. Но поскольку на определенном уровне такие фундаменты обеспечивают достаточно надежное функционирование построек, повсеместное использование такого основания нашло применение и в индивидуальном жилом строительстве. Для того чтобы устроить надежное основание своими руками, следует провести тщательную подготовку грунтового основания. Посмотрите видео, как подготовить площадку для стройки.

Мероприятия, связанные с уплотнением рабочей части грунта, заключаются в проведении следующего цикла работ:

  • удаление верхнего слоя грунта – обычно это техногенный грунт или слабые плодородные почвы, не предназначенные для устройства незаглубленного фундамента;
  • планировка рабочей площадки с сопутствующим нивелированием местности;

Участок, подготовленный под строительство

Следует нивелировать уклон строительной площадки перед устройством ленточного фундамента, поскольку для полноценной и безопасной эксплуатации конструкции требуется горизонтальная поверхность. Довольно сложно добиться идеального горизонта, если вы делаете подушку своими руками.

  • разметка направляющих линий и установка контрольных кольев в угловых точках фундамента – нанесение разметки проводится по внешней и по внутренней стороне будущей траншеи с учетом увеличения общей ширины рва на 10 см от ширины фундаментной плиты с каждой стороны;
  • копка траншеи глубиной от 400 до 600 мм;
  • укладка армирующей ткани в полость траншеи – особенно актуален данный этап при работе на пучинистых  и слабых грунтах;
  • послойная засыпка песчано-гравийной смесью с утрамбовкой механическим способом –  трамбовать рекомендуется поэтапно, подвергая уплотнению слои не более 20 сантиметров пучинистого грунта;
  • каждый слой засыпки после утрамбовки необходимо увлажнить небольшим количеством воды;
  • окончательная планировка верхнего обреза песчано-гравийной подушки.

На этом подготовительный этап устройства ленточного незаглубленного фундамента можно считать завершенным. Устроенная песчано-гравийная подушка является аналогом подземной части фундамента, хотя и не имеет жесткого закрепления с незаглубленной лентой. Например, столбчатое основание характеризует жесткое закрепление между элементами.

Столбчатые фундаменты: преимущества и типы

На пучинистых землях также актуальны столбчатые основы. Их строительство обеспечит некоторые преимущества для собственников дач и загородных наделов:

  • недорогая себестоимость материалов и быстрое проведение работ;
  • использование готовых плит, которые исключают ручные мероприятия;
  • сокращение сечения столбиков, что позволит сооружать экономичные монолитные конструкции.

На отечественном пространстве популярны 2 вида столбчатых подложек – мелкозаглубленные и ростверковые.

Основания малой закладки

Фундаментальные конструкции мелкого заложения изготавливают из монолитных ЖБИ либо сборных изделий. Столбы с неглубокой закладкой предусматривают:

  1. Выкапывание котлована глубиной до уровня промерзания.
  2. Просыпку песчаной подушки высотой 50 см.
  3. Погружение бетонного блока на глубину 10 см.
  4. Размещение гидроизоляции – оклейка рубероидом или обмазка мастикой.
  5. Укладку второго бетонного блока.
  6. Выполнение стяжки из цемента толщиной 5 см.

По бокам опорного элемента обустраивается отмостка из бетонного теста, плотно прилегающая к нему. Мероприятие исключает уклон столбов.

Фундаменты из сборных плит

Конструктив сборного плиточного основания заключается в использовании следующих техник:

  1. Разметки территории, выкапывания котлована.
  2. Формирования песчаной подложки высотой 15 см.
  3. Накладки друг на друга блоков, их связку цементным раствором.
  4. Гидроизоляцию элементов путем оклейки.
  5. Покрытие материала бетонным блоком и замазку цементом.

Сооружение возвышается над землей на 45 см.

Обустройство фундамента с ростверком

Ростверк необходим, чтобы соблюсти устойчивость опор на пучинистых почвах и создать подпорку для стен строения. Ростверки формируют после подгонки столбов по горизонтали из бетонных блоков с размерами 118х80х30 см и 88х50х58 см. Само ростверковое изделие имеет параметры 246х25х20 см. Перемычки конструкции обвязываются арматурным прутом. Впоследствии элемент располагают на монолитном поясе с армирующими штырями. Устройство всех типов столбчатого фундамента предусматривает выкапывание траншей ниже уровня промерзания земли, послойную засыпку и уплотнение каждого слоя. Фундаменты, выстроенные на грунтах со вспучиванием – процесс, требующий финансовых затрат. При строительстве рекомендуют учитывать силы пучения, возводить одноэтажные здания без подвалов. Немного сократить расходы поможет алгоритм самостоятельных работ, указанный выше.

0 0 голос

Рейтинг статьи

Ленточный фундамент своими руками

Перед закладкой основания изучите свойства почвы и климат

Проект фундамента с подвалом имеет свои особенности. Перед его устройством нужно правильно рассчитать нагрузки.

Расчетные показатели:

  1. Общая нагрузка дома с учетом всех строительных отделочных материалов, предметов быта и людей, которые будут находиться в здании. Берем в расчет максимальный пласт снега, который может располагаться на кровле, значение определяется по карте в зависимости от климатической зоны.
  2. Геологические особенности участка.
  3. Климатическая зона.

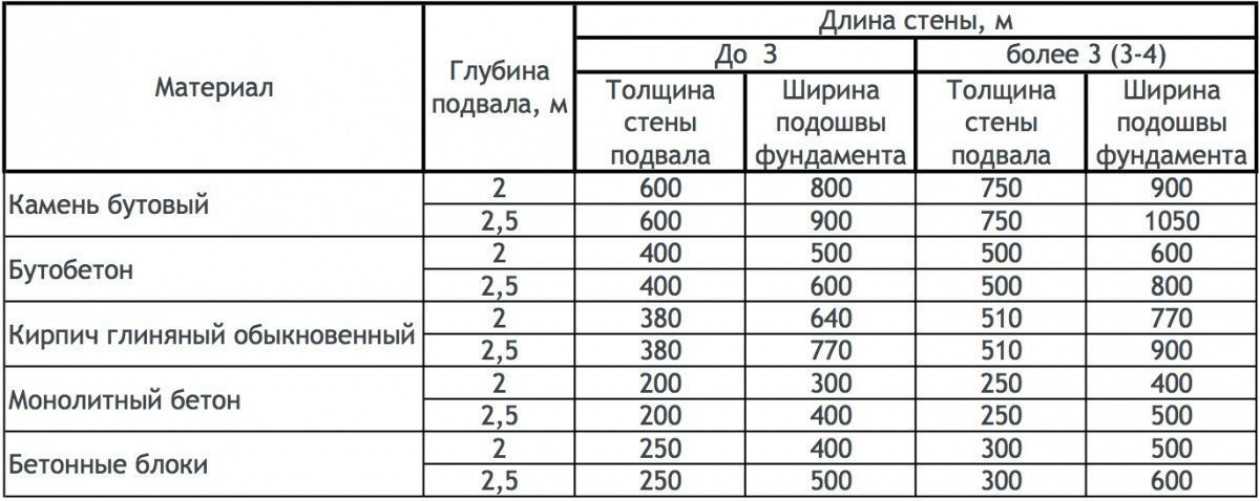

Расчет элементов фундамента:

Сопротивления грунтов:

Если не взять в расчет какой-либо из показателей, основание может растрескаться и привести к постепенному разрушению здания.

Подготовительные работы

Когда все расчеты готовы, очищаем строительный участок от мусора. Проводим разметку расположения фундамента колышками, между которыми натягиваем веревку.

Согласно плану размечаем периметр здания, отмечаем расположение несущих стен и перегородок. Проверяем, чтобы стены и их диагонали были ровными.

С привлечением техники роем котлован нужной глубины (ниже точки промерзания грунта) и убираем землю из траншеи. Вручную выравниваем стены и трамбуем грунт.

Затем насыпаем песчаную подушку и ее утрамбовываем. Заливаем тонкую бетонную подушку по уровню толщиной 50 мм. Бетон высыхает от 14 до 30 дней.

Гидроизоляция

Важно выполнить гидроизоляцию на этапе монтажа фундамента

Горизонтальная изоляция фундамента выполняется только на этапе его строительства. Если пренебречь этим нюансом, устранить недочет будет невозможно.

Влага, проникая по порам бетона, будет подниматься к стенам, вследствие чего в подвале и жилых помещениях создастся нездоровый микроклимат.

После застывания бетонной подушки обмазываем ее мастикой. Раскатываем рубероид на пленочной основе так, чтобы он заворачивался на стены траншеи. Сверху покрываем его мастикой.

Такие мероприятия будут надежной защитой от воздействия влажности на основание и погреб. Гидроизоляция продлит срок службы строительных и отделочных материалов.

Опалубка

Для устройства опалубки из досок по периметру траншеи вбиваем колышки, к ним прибиваем доски и брусья. Колышки должны выступать над поверхностью земли, их укрепляем подпорками.

Армирование

Делаем каркас из металлического прута 6-16 мм, он должен быть похож на сетку с ячейками 500 х 500 мм.

Вертикальная обвязка должна выступать на 50-100 см для дальнейшей связки пола и стен постройки.

Бетонирование

Бетон необходимо заливать слоями, но непрерывно

Подготавливаем деревянные лотки для подачи бетона в опалубку.

Правила бетонирования при устройстве фундамента:

  • заливаем раствор послойно, но без перерыва;
  • каждый слой бетона штыкуем или уплотняем вибратором;
  • между заливкой слоев не должно быть промежутков времени более 20-30 минут;
  • с большой высоты раствор подавать не рекомендуется;
  • бетон выравниваем по горизонтальной плоскости.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Мелкозаглубленный ленточный фундамент своими руками от А до Я

Обычно, когда возводятся частные строения с небольшим числом этажей из более лёгких материалов (кирпичи, газоблоки, пенобетон и т. п.), задействуется ленточный фундамент на мелкой глубине. Такое решение выгодно в плане экономии и практичности.

Для подобного фундамента создаётся котлован под кирпичный дом или для дома из газобетона. Он углубляется ниже отметки промерзания грунта. На Урале и в Сибири, и в других районах с суровыми холодами он углубляется ниже 150 см. И на таком участке необходимо работать с тяжёлой техникой. Данный фундамент охватывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП под подобный вид фундамента рассчитывается из нагрузки стен на площадь. Также учитывают несущую способность или особенность грунта на конкретном участке.

Достоинства этого фундамента:

  1. Лёгкость работ.
  2. Хорошая экономия средства.
  3. Не нужно задействовать спецтехнику (она нужна только в указанных регионах).
  4. Превосходная прочность, если возводится небольшое строение в 1-2 этажа.
  5. Даёт возможность утеплять полуподвальные помещения.
  6. Богатый диапазон материалов и технологических решений для его воздвижения.
  7. Он может создаваться как монолитный вид, где предусматривается заливка бетона.
  8. Другие его конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

  1. Слабая прочность для строений на пучинистых грунтах. Дилемма решается благодаря песчаной отсыпке и системе дренажа. Так снижается воздействие грунта.
  2. Невозможность создания на промерзшем грунте.
  3. Нельзя оставлять без нагрузки на зиму.
  4. Пункты 2 и 3 обуславливают сжатые сроки его заливки и воздвижению стен: порядка 4-5 месяцев.

Поподробнее про монолитные ленточные фундаменты и плиты

Для МЛФ существует несколько типов или подвидов. Перечислим все:

  1. Ленточные пояса. Без заглублений, подходят для каркасных домов и легких конструкций. Особенность такая – ширина всегда больше, чем высота. Так опорная поверхность будет намного лучше.
  2. Незаглубленные ленточные. Идеальны для конструкций из древесины. Особенность – поднят пояс цоколя.
  3. Мелкозаглубленный ЛФ. Его устройство разберем более тщательно. Применяется для любого типа постройки, как для сруба, так и для камня.
  4. Заглубленный – это, по сути, монолитная плита, потому что заливается ниже уровня промерзания. Подходит для абсолютно любого строения.

К сведению! Любой тип или вид МЛФ невозможно сдать в эксплуатацию без дренажа, гидроизоляции и обратной отсыпки песком.

Как выбрать фундамент для бани из пеноблоков

На выбор того или иного типа фундамента могут повлиять следующие факторы:

  1. Тип грунта. От свойств грунта — рыхлость, сыпучесть, подверженность деформациям, зависит, какой вид фундамента будет выбран для компенсации неблагоприятных воздействий.
  2. Наличие и глубина грунтовых вод. При высоком уровне залегания вод следует или закрепляться под водонесущим слоем, что может быть осуществлено винтовыми сваями, или устраивать основание над уровнем вод, как это делается при плитном типе фундамента. Следует учитывать также возможное пучение грунта в межсезонные периоды, связанное с перераспределением грунтовых вод.
  3. Глубина промерзания грунта. Эта особенность должна учитываться из-за наличия грунтовых вод,которые при замерзании расширяются и выталкивают фундамент на поверхность. Чаще всего заглубляются ниже точки промерзания на 0,5 — 1 м.
  4. Рельеф участка. При сложном рельефе участка, особенно при наличии рядом стоящих построек, работа строительной техники бывает затруднена или невозможна. Выравнивание рельефа может быть исключено при использовании винтовых свай.

Все эти факторы в совокупности определяют окончательный выбор того или иного типа. Кроме того, немаловажным фактором может стать цена того или иного вида основания, при прочих равных условиях именно она определит выбор.

Ленточный фундамент устраивается следующим образом:

Производится разметка участка, самый простой способ — с помощью верёвок и колышков. Обязательно надо проверить диагонали, чтобы обеспечить точность прямых углов. Сначала вымеряется внутренний, затем — наружный контуры бани. Разница между ними — толщина фундамента.

Важно! Она должна быть на 10 см больше толщины стен!

Аналогичным образом размечаются внутренние перегородки.

После этого выкапывается траншея. Ширина траншеи должна быть шире толщины будущего фундамента на 20 см, чтобы можно было установить опалубку. На дно готовой траншеи укладываются поочерёдно слой песка и слой щебня — подушка. Толщина слоёв — 10-20 см.

Изготавливается опалубка, внутри которой размещается арматурная решётка.

После этого в опалубку заливается бетон. Снимать опалубку можно не ранее, чем через 3 дня. Полное затвердение бетона происходит за 3 недели.

Полезное видео

Посмотрите в ролике, как несложно поэтапно был построен ленточный фундамент непрофессионалом:

Столбчатый фундамент для бани может быть обустроен в облегчённом виде, что существенно упрощает и облегчает задачу. На выравненном участке делается песчаная подушка, на которой по всем углам и узловым точкам выкладываются столбы. Они делаются из 4 блоков каждый, два блока рядом, и два — сверху поперёк. Получаются столбики, служащие опорами для ростверка постройки.

К сведению: ростверк — это железобетонный пояс, служащий опорой для стен по периметру. Ростверк равномерно распределяет давления стен на все опоры. Такой вариант фундамента намного дешевле, чем другие, но годится только для относительно лёгких построек на плотных почвах с глубоким залеганием вод.

Винтовые сваи используются на участках с проблемным рельефом. Их можно завинчивать вручную, что обеспечивает экономию на строительной технике. Участок размечается для установки свай с помощью колышков, сваи устанавливаются по углам и в местах примыкания стен. Завинчиваются они до достижения плотных слоёв почвы, выравниваются по плоскости и обвязываются между собой швеллером для образования пояса (ростверка), служащего основанием для стен. Пригодны для многократного использования.

Плитный фундамент. Годится под баню больших размеров. Делается с использованием рёбер жёсткости, или без них. Рёбра жёсткости заливаются перед заливкой основной плиты, значительно усиливают основание. Если наличествует пучение почвы, то устройство рёбер жёсткости — необходимость. Само устройство фундамента — это заливка бетонной плиты с арматурной решёткой внутри на подготовленную дренажную подушку. Способ очень материалоёмкий. К тому же, он предполагает обустройство дренажа для отвода воды при эксплуатации бани, так как промокание бетонного основания нежелательно и опасно.

Особенности строительства на других видах грунта

Фундамент на суглинке строить намного сложнее, чем на глине: суглинистая земля относится к пучинистым, и работать с ней сложно. Обязательно для создания жесткости и надежности нужно применить армирование. Если есть возможность, можно суглинистую землю заменить песком.

Если строительство ведется на супесях или пыльном песке, нужно обеспечить снижение нагрузки на основание сил пучения. Для этого увеличивают размер площади подошвы основания дома, построив его в виде трапеции, с откосами к верхней части.

Не менее сложно возводить фундамент на насыпном грунте, поскольку он отличается неравномерной структурой и плотностью. Подобная почва бывает как естественного происхождения, так и искусственного, например, когда на участке имеет место крутизна и ее нужно устранить. Выход – уплотнить землю спецтехникой и продолжить строительные работы.

Чтобы построить фундамент на торфяном грунте, необходимо установить сваи и на них устанавливать ленточное основание здания: нет грунта слабее и не надежнее торфянистого.

Достоинства и недостатки

К достоинствам НЗЛФ принято относить:

  • Простота и экономичность строительства.
  • Отсутствие или относительно малый объем земляных работ.
  • Прочность, надежность, способность полноценного выполнения функционала.
  • Отсутствие нагрузок пучения, направленных на боковые поверхности ленты.
  • Стоимость строительства ниже, чем при использовании других вариантов.

Существуют и недостатки:

  • Необходимость тщательного анализа состава грунта.
  • Требуется точный расчет фундамента, учитывающий все особенности участка и климатические условия в регионе.
  • Существует зависимость от количества осадков и прочих атмосферных проявлений.
  • Допустимые условия встречаются довольно редко, что вынуждает применять методику преимущественно для нежилых построек хозяйственного или вспомогательного назначения.

ОБРАТИТЕ ВНИМАНИЕ!

Все недостатки в той или иной степени присущи большинству типов фундамента, поэтому их можно считать особенностями конструкции.

Бетонирование

Для заливки монолитной ленты применяется бетон класса не ниже В17,5. Бетон заливается порциями и слоями. Толщина слоя – не более 20 см. Каждая порция после заливки утрамбовывается, для выгона пузырьков воздуха и равномерной усадки. После завершения бетонных работ НЗЛФ накрывается пленкой, за бетоном осуществляется стандартный уход. Затвердевание бетона длиться до 25-28 суток. Опалубка разбирается, а фундаментная лента утепляется, выполняется отмостка и строительство дома продолжается.

Ленточный незаглубленный фундамент монолитного и сборного типа нельзя оставлять на зиму без нагрузки! Не нагруженный на зиму фундамент подвергается активному воздействию сил пучения — конструкцию буквально поднимает над уровнем земли и разламывает. Нагрузка на основание при заморозке строительства на зиму должна составлять не менее 30% от рассчитанной нагрузки (веса) дома.

Сфера использования фундаментных оснований ленточного типа

Ленточная основа нашла своё широкое применение в процессе возведения построек самых разнообразных разновидностей. Так, к примеру, если есть необходимость в постройке дома из тяжёлых материалов, актуальным станет применение массивного ленточного фундамента. Таким образом, подобная основа может использоваться в процессе возведения построек из кирпича и бетонных блоков. Также если имеют место стены с кирпичной обкладкой, то подобный тип фундамента и здесь весьма актуален. Закладка такого основания осуществляется глубже уровня промерзания почвы не менее двадцати сантиметров.

Стоит также отметить и то, что рассматриваемое фундаментное основание применимо в тех случаях, когда нецелесообразно использовать столбчатый фундамент, либо его применение совершенно не допускается. Так, к примеру, в процессе возведения здания в условиях рельефности местности, а также на косогоре

В этих случаях обязательным является приём во внимание фактора бокового давления почвы. Наилучшим методом, который самым эффективным образом нейтрализует неравномерное влияния бокового давления, является применение основания ленточного типа

Объясняется это тем, что все его составляющие жёстко связываются между собой, причём делается это в обоих направлениях – как в продольном, так и в поперечном.

Незаглублённый ЛФ на пучинистом грунте

В область использования такой разновидности фундамента входят также и тяжёлые кирпичные и каменные здания. Сюда также можно отнести постройки, выполненные из железобетонного монолита. Применим незаглубленный ленточный фундамент на пучинистых грунтах. Рассматриваемая разновидность ленточного основания актуальна при обустройстве цокольного этажа и, как уже было указано выше, подвального помещения. При необходимости в возведении фундамента неглубокого заложения предпочтение чаще всего отдаётся ЛФ-основанию.

Что касается разновидностей ленточных фундаментных оснований, то они бывают двух типов:

  1. Незаглублённый. Нередко он также именуется специалистами мелкозаглублённым. Обустраивают такое основание при возведении домов, этажность которых не превышает 2 этажа. Такие строения не должны отличаться чрезмерно тяжёлым весом.
  2. Заглублённый. Эта разновидность отличается заглублением до полутора метров. Ленточный фундамент такого типа подходит для более массивных построек, отличающихся большими размерами и более тяжёлым весом.

В большинстве случаев ленточное основание возводят на песчаной и глинистой почве, также сюда можно отнести и супесчаную землю. При необходимости в обустройстве фундамента на водонасыщенном грунте также может использоваться ленточное основание, только мелкозаглублённого типа. Но в таком случае можно возводить только лишь небольшие и лёгкие здания брусового или каркасного типа.

Рассматривая вопрос о том, что такое незаглубленный ленточный фундамент, можно подробнее разобрать его конструкцию. Основание ЛФ состоит из подготовки (предварительно возведённая площадка), внешнюю стену, цоколь, отмостку, а также гидроизоляционную составляющую. При постройке данного фундаментного основания выполняются следующие работы: формирование котлована, заливание бетонным раствором, а также выполнение армирования. Что касается таких параметров, как ширина и глубина основания ленточного типа, она напрямую зависит от типа грунта, глубины залегания точки промерзания почвы и веса планируемой постройки.

Это интересно: Возведение ленточного монолитного фундамента своими руками: изучаем тщательно
