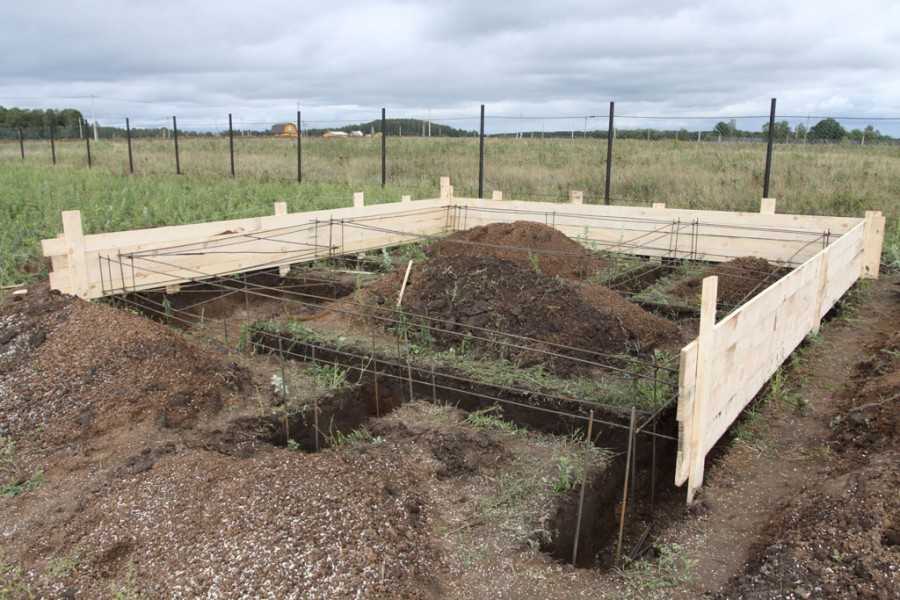

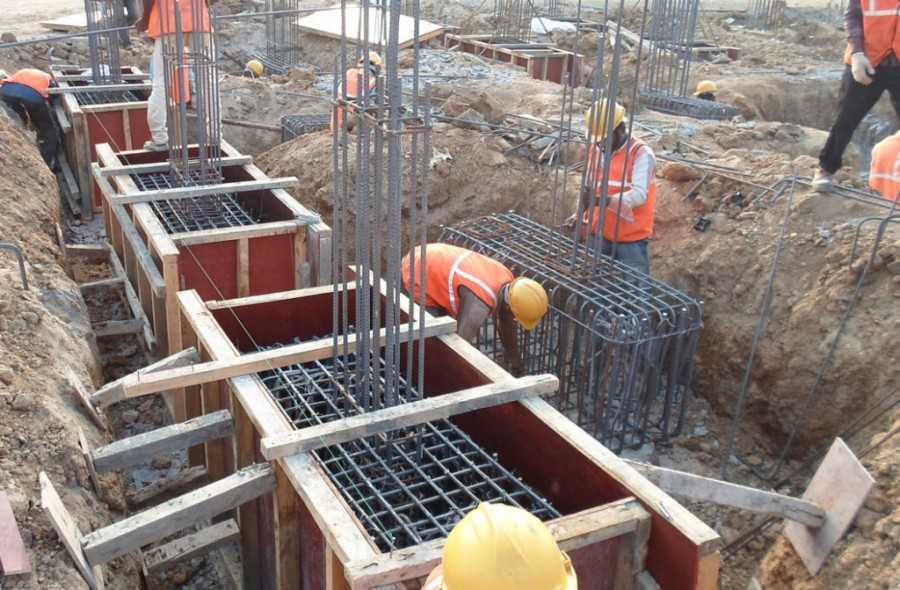

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.

Расчет опалубки для ленточного фундамента

Главной задачей опалубки является удержание жидкой бетонной массы нужной формы до полного застывания монолита. Расчёт опалубки является неотъемлемой частью экономического анализа затрат на строительство объекта. Насколько будут точны ограждающие конструкции, зависит их надёжность. В то же время правильно выбранные размеры опалубочных элементов предотвратят возникновение аварийных ситуаций. Каждого застройщика интересует, как рассчитать опалубки перекрытия, стен, вертикальных опор и ленточного фундамента. Существует много различных конструкций для заливки бетона.

Порядок монтажа

Создание опалубки производится поэтапно:

Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО!

Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Расчёт количества элементов оборудования опалубки стен, перекрытий и колонн

Зачастую решения принимаются не так быстро, как хотелось бы. Возникает множество различных нюансов, начиная от проектирования строящегося здания заканчивая финансированием объекта. А сроки, как правило, уже горят. Мы всегда готовы выполнить подробную раскладку в AutoCAD с расположением и расчётом количества оборудования поэлементно. Вероятно, что вы тоже умеете это делать, но бывает, что компьютера рядом нет. В таком случае есть некоторые формулы, по которым можно произвести предварительный расчёт количества опалубки и сумм оплаты.

СТЕНОВАЯ ОПАЛУБКА (крупнощитовая, h=3m, кол-во отверстий на одной стороне — 3)

Кол-во клиновых замков = кол-во щитов х 3
Кол-во универсальных замков = кол-во клиновых замков х 0,2
Кол-во анкеров (шпилек) = кол-во щитов х 1,5
Кол-во гаек = кол-во анкеров х 2
Кол-во подкосов = S (площадь) опалубки / 18
Кол-во консолей безопасности = S опалубки / 12
Всегда необходимо 2 монтажных захвата

ОПАЛУБКА ПЕРЕКРЫТИЯ (на телескопических стойках)

V (объём) бетона м3 = S (площадь плиты) x h (толщина плиты)
m (масса бетона при укладке, с запасом) кг/м2 = V x 3,5 т
Кол-во стоеки унивилок2-а варианта расчёта:

— Кол-во стоек и унивилок= m / несущая способность стойки

— Кол-во стоек и унивилок = S плиты / 1,6

Кол-во треног = кол-во стоек и унивилок / 2,5
Балка м.п. = S x3

В комплект колонны российского производства входит:

4 универсальных щита
16 шкворней (анкеров)
16 гаек
2 подкоса

Не смотря на всю пользу статьи, не забывайте, что это осреднённый предварительный расчёт и, обратившись к нам, вы всегда получите консультацию и бесплатную раскладку в AutoCAD.

Источник

Частный случай расчета опалубки при высоте от пола до потолка 4.5-6.0 м

Выполняя самостоятельный расчет опалубки плиты перекрытия или применяя калькулятор, учитывают, что толщина перекрытия обычно не превышает 30 см. При монтаже опалубочной системы разумно применять вышки-туры — объемная рамная опалубка. Рассмотрим частный случай, как рассчитать опалубку перекрытия с такими характеристиками. Наши специалисты рекомендуют применять формирующие конструкции с соединительными элементами типа «замок-чашка». При описанных параметрах, чтобы рассчитать опалубку калькулятор не понадобиться, поскольку для возведения перекрытия потребуется базовый комплект формирующей конструкции. В него входят:

8 штук 2.50 м стоек;
12 штук 1.50 м ригелей;
4 штуки вставки;
4 штуки стоек-домкратов с параметрами 0.4-0.6 м;
аналогичное количество унивилок под домкраты (параметры 0.4-0.6 м).

Если вы будете использовать наш калькулятор рамной опалубки, он покажет, что 1 вышка-тур идет для поддержки 9 м2 перекрытия. Площадь межэтажного пролета разбивают на равные квадраты со стороной 3 м. Тур-вышка устанавливается в углах каждого квадрата. Выполняя расчет опалубки на перекрытие высотой 4.5-6.0 м, учитывают, что количество влагоустойчивой фанеры проводится уже описанным выше методом. Для облегчения используйте калькулятор опалубки перекрытий на странице сайта.

Калькулятор расчета количества досок для опалубки ленточного фундамента: рассчитываем все точно

Время чтения: 3 минуты Нет времени?

Любое строительство требует внимательности при калькуляции и точных цифр как материала, так и финансовой стороны. При возведении ленточного фундамента практически всегда возникает вопрос, сколько нужно досок для сооружения опалубки. Чтобы быстро произвести необходимые расчеты, предлагаем воспользоваться специальным инструментом, который сэкономит время и бюджет, точно подсчитав количество необходимого материала. Главное достоинство предлагаемого калькулятора — это комплексная подготовка по заданным параметрам.

Правильная калькуляция поможет сделать качественную конструкцию

Общие требования к конструкции

Опалубку для ленточного фундамента своими руками можно сделать, применяя подручный материал. Но не имеет значение, из каких подручных средств была сделана конструкция, чтобы правильно выставить опалубку, размер и толщину досок для опалубки рассчитывает на калькуляторе, они должны соответствовать всем нормам, указанным в СНиП.

Устройство опалубки для ленточного фундамента должно выдерживать бетонную массу, при этом в конструкции должны отсутствовать щели и неровности, которые приводят к деформации фундаментной ленты. Заранее выбирается способ укрепить конструкцию.

Укрепленные элементы, должны не только придать жесткость конструкции, но и облегчать как сборку опалубки ленточного фундамента, так и оперативный съем конструкции, после застывания бетона. Опалубка под ленточный фундамент делается из следующих материалов:

металлические щиты;
дерево;
фанера;
плиты ОСБ, ДСП;
пенополистирол;
пластмасс.

Самым надежным материалом для монтажа опалубки для ленточного фундамента является металл, но при самостоятельном изготовлении опалубки зачастую используют брус и доски. Если имеется фанера или другие плиты, то предпочтение можно отдать им, одним словом выбор делается в пользу того материала цена которого является наиболее приемлемой.

Материал для опалубочных конструкций

Ограждения делают из разных материалов:

дерево – пиломатериалы, ДСП, фанера;
полимеры – пенопласт, полистирол;
металлические щиты.

Дерево

Первенство в создании опалубочных ограждений неизменно занимает дерево. В стране огромных площадей, занятых лесом, пиломатериалы являются наиболее доступным и недорогим строительным материалом.

Во всех остальных случаях ограждения делают только из проструганной обрезной доски. Такие конструкции формируют качественную гладкую поверхность монолита и не пропускают жидкий раствор.

Полимеры

В последнее время в гражданском и промышленном строительстве появилось много форм ограждений для бетонных работ из полимеров.

Опалубка из полистирольных панелей

Для вертикальных монолитных конструкций (стены, ленточный фундамент) небольшой толщины, до 30 см, применяют ограждения из пенопласта и полистирольных плит. Это объясняется малой несущей способностью полимерных ограждений. При большой толщине монолита напор от объёма жидкого бетона может разрушить полимерные ограждения.

Металлические щиты

Металлические щиты – конструкции многоразового использования. В сопроводительной документации к щитам обязательно указывается максимальная нагрузка, которую может выдержать щит.

Переставная опалубка из металлических щитов Наряду со съёмными панелями из металла производят переставную и передвижную опалубку. Такие конструкции применяют для возведения высоких монолитных стен. Передвижные и переставные ограждения рассчитываются проектной организацией.

Расчёт деревянной опалубки для ленточного фундамента

На основании расчёта застройщик должен ясно понимать, какой пиломатериал нужно приобретать и в каком количестве. Кроме деревянных щитов, для изготовления ограждений нужны доски и брус, из которых делают элементы крепежа всей опалубочной конструкции. В качестве скрепляющих элементов применяют проволочные скрутки и шпильки-стяжки.

В зависимости от ширины стен фундамента для расчёта ограждений применяют обрезную доску толщиной от 25 до 50 мм и шириной от 120 до 200 мм.

Доски для изготовления опалубочных щитов

Доска и брус для заливки ленточного фундамента в основном применяется следующих размеров:

Дерево (хвойные породы)	Длина, м	Толщина, мм
Обрезная доска	4, 4,5, 6,0	25, 30, 40, 50
Брус	4, 4,5, 6,0	50х50, 100х100

Пример расчёта опалубки ленточного фундамента

Подсчёт расхода пиломатериалов для ленточного фундамента начинают с определения исходных данных:

периметр монолитной ленты 10 х 12 м по оси плана – (10 х 2) + (12 х 2) = 44 м;
длина опалубочных конструкций составит 44 х 2 = 88 м. Учитывается то, что щиты устанавливаются в два ряда;
ширина монолитной ленты – 0,3м;
высота стенок фундамента – 1,2 м.

На основании исходных данных расчёт производят следующим образом:

Общая площадь конструкций составит – 88 х 1,2 = 105,6 м 2 .
При ширине ленты 0,3м и высоте её стенки 1,2 м применяют обрезную доску толщиной 25 мм (0, 025 м).
Следовательно, для изготовления щитов понадобится обрезной доски – 105,6 х 0,025 = 2,64 м 3 .
Пользуясь усреднёнными показателями, устанавливают расход бруса сечением 50 х 50 мм. Это будет составлять 30 % от кубатуры обрезной доски – 2,64 х 0,3 = 0,79 м 3 .
Расход на крепёж щитов и непредвиденные потери принимают в размере 10 % от общей потребности в материале – 2,64 х 0,1 = 0,264 м 3 .

В итоге застройщику потребуется для возведения монолитного ленточного фундамента:

доска обрезная 150 х 25 мм –3 м 3 ;
брус 50 х 50 мм – 1 м 3 ;
проволока для стяжек диметром 0,8 см – 10 м;
распорные шпильки длиной 40 см (1 шпилька на каждые 2 м периметра ленты)– 44 : 2 = 22 шт.

Видео «Как правильно сделать опалубку»:

Для расчёта ограждающих конструкций монолитной ленты из дерева можно использовать калькулятор опалубки. Подсчёт расход пиломатериалов необходимых размеров легко можно сделать с помощью этого счётчика.

Пример расчёта опалубки перекрытия

Исходные данные будут такими:

площадь днища перекрытия составляет 5 м х 6 м = 30 м 2 ;
толщина перекрытия 0,2м;
доска обрезная;
брус.

Пользуясь справочными данными, устанавливают, что для изготовления деревянных щитов монолитного перекрытия высотой 20 см нужно использовать доску толщиной 50 мм и брус сечением 100 х 100 мм.

Расход доски 50 х 200 мм составит соответственно – 30 х 0,05 = 1,5 м 3 . Потребность в брусе 100 х 100 мм определяют, как 30 % от объёма доски – 1,5 х 0,3 = 0, 45 м 3 .

С учётом непредвиденных расходов пиломатериалов для опалубки монолитного перекрытия площадью 30 м 2 понадобится:

обрезная доска толщиной 50 мм –1,8 м 3 ;
брус 100 х 100 мм — 0,5 м 3 .

Так же, как и при расчёте опалубки фундамента, можно воспользоваться калькулятором. Помимо расхода пиломатериалов счётчик определяет количество треног и вертикальных подпорных стоек (в расчётную таблицу вводят высоту днища опалубки).

На строительстве гражданских и промышленных объектов расчёт опалубки для монолитных конструкций является частью проектной документации.

Как рассчитать опалубку для вертикальных заливок?

Столбчатый и ленточный фундамент под дом или ограду, внешние стены здания и внутренние перегородки – все это требует сооружения конструкции из вертикальных щитов, зафиксированных распорками. Установленные в два ряда (за исключением квадратной опалубки для столбчатого фундамента), доски или листы фанеры жестко крепятся таким образом, чтобы впоследствии их можно было легко демонтировать. Простейший вариант соединения щитов – жестяные стяжки и внутренние распорки из тонкого бруса.

Перед тем, как рассчитать опалубку для фундамента или стен, как можно точнее измерьте периметр будущего сооружения. Затем определите высоту, на которую нужно будет возводить конструкцию, как правило, это высота фундамента или стены плюс 20 сантиметров. Далее, если борта для заливки будем сколачивать из досок, нужно выяснить, сколько кубометров пиломатериалов понадобится. Для этого умножаем удвоенный периметр на высоту опалубки и на толщину доски. Получаем формулу вида V = 2PHn, где n – толщина пиломатериала. Чтобы узнать, сколько понадобится материалов в штуках, удвоенный периметр умножаем на высоту борта, а затем делим на площадь доски s, по формуле 2PH/s.

Практичнее всего изготовить щиты во время рытья котлована или траншей под фундамент, это сэкономит вам немало времени

. Для этого понадобится несколько листов 18-миллиметровой фанеры с габаритами 1525х1525 миллиметров, распиленных пополам (количество материала зависит от длины и высоты опалубки). По периметру каждого обрезка приколачиваем брус 50х50 миллиметров пятисантиметровыми гвоздями, вбивая их со стороны фанеры. Посередине крепится поперечина из еще одного бруска. В продольных и торцевых деталях каркаса сверлятся отверстия диаметром 13 миллиметров под болтовое соединение, с помощью которого будет собираться конструкция из готовых щитов.

Помимо щитов, вам понадобятся, как уже говорилось выше, жестяные стяжки, если, конечно, вы не планируете сооружать сложные деревянные ограничительные крепления. На каждый щит вам нужно подготовить 4 стяжки – по две сверху и снизу. Если опалубка строится однорядная, то нижние жестяные элементы останутся в бетоне и просто обрежутся, а верхние можно будет использовать еще не один раз. Если же конструкция планируется многорядная, для заливки стен, то съемными будут только самые верхние стяжки. Кроме того, в качестве распорок для каждого щита понадобится по два коротких бруска, длина которых должна соответствовать толщине фундамента или стены. По мере заливки бетона бруски вынимаются.

Как посчитать объем бетона для фундамента

Формула расчета объема бетона известна с уроков начальной школы. Для прямоугольного параллелепипеда, формой которого можно представить подавляющее число видов фундаментов и их составных частей, объём вычисляют перемножением трёх размеров — ширины, высоты и длины. Они должны быть выражены в одинаковых единицах измерений — метрах или дециметрах (м, дм). Объём получится в кубических метрах или дециметрах (м³, дм³).

В случаях, когда фундамент содержит отличные от прямоугольного параллелепипеда формы, их объёмы считают по геометрическим формулам, которые можно найти в любом справочнике. Так, объём цилиндра V=π·R²·h, где R — радиус основания, π — число 3,14, h — высота. Объём конуса V=1/3·π·R²·h. Объём треугольной призмы V=1/2·а·h·H, где а — длина основания треугольника, h — высота треугольника, H — высота призмы.

Объем бетона для плиты можно посчитать так же, как рассчитывают параллелепипед (см.выше). Если конструкция содержит треугольники или части круга (например, под эркер), их выделяют, рассчитывают отдельно их объёмы и суммируют с основным значением. Среди наших услуг есть также проектирование домов из несъемной опалубки.

Чтобы посчитать объём заливаемого бетона при постройке ленточного фундамента, нужно представить его себе как параллелепипед, ширина которого — расстояние между щитами опалубки, высота — замер от дна траншеи до верха опалубки, длина — протяжённость всего периметра фундамента, включающего и перегородки. Перемножение трёх величин даст искомый результат.

Нормативная документация

Советуем ознакомиться с официальными документами, в которых раскрываются все секреты опалубочных работ. Так, вы можете посмотреть СНиП 3.03.01-87, где узнаете много интересного, в частности, что ему на смену пришел ГОСТ Р 52086-2003. Одно будет цеплять другое, и вскоре расчеты опалубки фундамента покажутся вам сложнее, чем проведение расчетов фундамента. По этой причине мы приводим в статье достаточно простую методику вычисления параметров опалубки – не одно основание дома было залито бетоном, и рассчитанная по такой методике опалубка прекрасно выдержала нагрузку от бетонной смеси.

Поиск более точных показателей объема фундамента

Математические расчеты объема фундамента обязательно будут отличаться от необходимого объема бетона, т.к. полученные показатели необходимо откорректировать:

Измеряются размеры установленной опалубки или изготовленной (в случаях отливки непосредственно в грунт) траншеи, отверстий под столбы. Отклонения показателей от расчетных обязуют произвести новый расчет по реальным размерам или использовать увеличивающий объем коэффициент. Он рассчитывается по отдельному элементу фундамента: к примеру, реальный объем одной стороны фундамента 12, а расчетный 10, то коэффициент получиться 1,2=12/10.
Любой бетон в процессе высыхания дает усадку, при этом на практике она не может превышать 10%. Чтобы правильно рассчитать количество бетона на фундамент, необходимо обязательно умножать объем фундамента на коэффициент 1,1.

Нехватка бетона при заливке опалубки – из-за нарушения целостности отливки настоящая катастрофа, поэтому принято всегда использовать максимальный объем, для чего расчетный объем фундамента умножается на коэффициент отклонения реальной формы (1,05 – 1,1) и умножается на коэффициент усадки бетона (обычно 1,1). К примеру: расчетный объем фундамента 50 м3, тогда 50*1,1*1,1=60,5 (м3). В итоге разница очень существенная, при этом для того, чтобы приобретаемый объем раствора обязательно вместился в опалубку, она изготавливается значительно выше расчетных размеров.

Расход бетона для закладки разных видов оснований

Количество расходуемого бетона измеряется в кубометрах, а его объем, необходимый для заливки фундамента, рассчитывается по формулам с учетом типа основания и его геометрии:

Кроме того расчет объема бетона для фундамента каждого вида должен осуществляться, исходя из его индивидуальных особенностей.

Для ленточного фундамента:

исчисляется суммарная длина всего основания и умножается на его ширину и высоту. Ширина фундамента зависит от двух параметров – необходимой площади опоры и характера грунта: чем больше вес здания и слабее грунт, тем шире должна быть подошва основания. Высота фундамента включает в себя глубину его заложения и высоту надземной части. Общая длина основания – это сумма периметра внешних стен и длины фундамента под стенами внутри постройки.

Для столбчатого фундамента:

определяется объем бетона для одной опоры и умножается на общее количество столбиков. Для проведения расчета необходимо знать диаметр и длину каждого элемента столбчатого фундамента.

Для плитного основания:

расчет количества бетона для фундамента без ребер жесткости осуществляется по самой простой формуле – путем умножения высоты плиты на ее ширину и длину. Чтобы определить количество бетона, необходимое для установки ребер жесткости, следует вычислить их суммарную длину и площадь поперечного сечения. Высота каждого ребра жесткости соответствует толщине фундамента, ширина составляет 0,8 высоты в прямоугольном сечении и 0,8/1,5 – в трапециевидном (меньшее и большее основание).

Для свайного фундамента:

нужное количество бетона рассчитывается отдельно для свай и отдельно для ростверка, поскольку их заливка производится не одновременно. Для расчета объема сваи используется формула для столбчатого фундамента. Объем ростверка определяется по формуле для ленточного фундамента.

Рассчитывая количество бетона, которое потребуется для заливки фундамента любого типа, следует учитывать вероятность небольших погрешностей, поскольку даже самая точная формула расчета бетона на фундамент в данном случае не может гарантировать абсолютную точность выполнения работ. В некоторых местах опалубка может быть установлена на пару сантиметров шире или углы могут немного отойти. Поэтому специалисты рекомендуют приобретать на 10% больше раствора или материалов для его изготовления, учитывая также остатки в бетономешалке или неполную выгрузку бетона. Еще одной погрешностью считается объем, который занимает арматура.

Вертикальная нагрузка

Под данным понятием подразумевается суммарная нагрузка, оказываемая на опорные элементы вертикальных опалубочных систем со стороны конструкционных элементов, заливочной смеси и других рабочих факторов. К расчетным компонентам вертикальной нагрузки относят:

Суммарный вес комплекса опалубочных элементов. Вес каждой комплектующей части указан в технической документации. При использовании опалубки из дерева масса высчитывается по константам, утвержденным в СНИП: 800 кг/куб.м. – для дерева лиственных пород, 600 кг/ куб.м. – для хвойных сортов древесины.
Масса армирующих элементов. Указывается в проектных данных или вычисляется по константе для ж/б конструкций, равной 100 кг/м3 (при отсутствии точных данных).
Нагрузка, оказываемая транспортом и живой рабочей силы. Номенклатурное значение данного показателя может отличаться для расчета конкретных элементов опалубки или их комплекса. В данном случае рассматриваются значения в 1,5 кПа и 2,5 кПа соответственно.
Масса бетона — высчитывается по фактическому весу компонентов или с использованием номенклатурных данных, для бетонных смесей с щебнем или гравием (2500 кг/ куб.м.).
