Врезка АОГВ в отопление
Так как включать АГВ в домашнее отопление не сложно, сделать это можно самостоятельно, но предварительно требуется разрешение коммунальных служб. Врезка предполагает подключение агрегата к трубам отопления, а также к газовой магистрали. Чтобы частички накипи и грязь не попадали внутрь котла, на вводящие трубы нужно поставить фильтры грубой очистки. Все резьбовые соединения герметизируются при помощи пакли, уплотнительных колец.
На водопроводные трубы монтируются отсекающие краны. К основной газовой магистрали подключать котел может только тот человек, у которого есть допуск к такого рода работам. Газовая труба тоже подключается с дополнительной герметизацией. При подключении используются изделия из меди или гофрированные шланги.
Наиболее распространенные проблемы и поломки
Понятное дело, идеального оборудования не бывает и оно ломается или работает не так как надо. В большинстве случаев для этого есть определенные причины. По опыту эксплуатации котлов Сибирь, можно выделить несколько характерных проблем, с которыми часто сталкиваются владельцы:
- Слабый нагрев воды для ГВС двухконтурными напольными котлами Сибериа. Тут ничего не поделаешь — это не их сильная сторона. Если посмотреть на технические характеристики, максимальный расход горячей воды совсем небольшой. И это — при нормальном давлении газа. Если же давление пониженное (что обычно случается в холода), то и вода будет чуть теплой.
-
Вода на выходе котла не греется до заявленных 90°С (если перевести регулятор даже в самое последнее, 7 положение). Возможны несколько причин. Первая — низкое давление газа. При понижении давления ниже 130 мм. вод. столба пропорционально снижается мощность. При вызове газовой службы (за номинальное давление отвечают они) попросите их почистить фильтр на входе. Если он забит, давление будет низким. Вторая возможная причина — забитая копотью и пылью горелка. Ее надо чистить раз в год. Если этого не делать, снижается КПД и котел Сибирь хуже греет.
- От пилотной горелки не зажигается рабочая. Снова-таки причин может быть несколько. И первая — низкое давление газа в трубе. Но на этот раз оно ниже 50 мм. вод. столба. При таком давлении котел не запускается. Вторая причина — засор газового клапана. Третья — закопченная горелка. Во всех случаях чистим клапан и/или горелку. Четвертая — датчик термопары расположен слишком далеко (можно посмотреть визуально, если не достает до пламени — в этом причина). В этом случае надо ослабить крепежную гайку термопары и подвинуть контакты чуть ближе. Пятая — слабая тяга.
- После летнего простоя тяжело запустить котел. За время простоя в газоподводящей трубе собирается воздух. Пока он не «вытравится», зажечь котел не получится. При первом розжиге открывайте окно/форточку и следите за самочувствием. Между пробами запуска делайте перерыв. За это время проветрится горелка и напольный газовый котел Сибирь быстрее запустится.
Как видите, проблем достаточно, но большая часть из них связана с особенностями работы коммунальных служб в нашей стране. Безусловно, бывают причины и в оборудовании. Но это — малая часть от общего числа случаев неработающего оборудования. Чтобы напольный газовый котел Сибирь работал без проблем, стоит выполнить все требования по установке, регулярно проводить техническое обслуживание.
Запальник в газовом котле
Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.
Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.
Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.
На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.
Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).
Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.
Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
Газовый котел напольный Siberia 11 одноконтурный
Газовый напольный котел Ростовгазоаппарат Siberia 11 одноконтурный энергонезависимый котел производства Ростовского Завода Газовой Аппаратуры. Котел предназначен только для отопления. Открытая камера сгорания c естественным дымоудалением. Пьезорозжиг. Итальянский блок автоматики EUROSIT, горелка Polidoro, термометр на передней панели. Работает на природном газе (для работы на сжиженном газе требуется замена форсунок). Работоспособен при пониженном давлении газа. Мощность 11 кВт. Однако получить бытовую горячую воду с помощью одноконтурного котла тоже возможно. Для этого надо подсоединить к системе отопления бойлер косвенного нагрева. Именно там и осуществляется нагрев воды до необходимой температуры. Получается компактная, удобная и очень экономичная система, которая не требует дополнительного источника энергии (например, электричества), а работает непосредственно от отопительного котла.
В последнее время газовые котлы Siberia завоевывают все большую популярность и уважение среди… Показать ещё
Газовый напольный котел Ростовгазоаппарат Siberia 11 одноконтурный энергонезависимый котел производства Ростовского Завода Газовой Аппаратуры. Котел предназначен только для отопления. Открытая камера сгорания c естественным дымоудалением. Пьезорозжиг. Итальянский блок автоматики EUROSIT, горелка Polidoro, термометр на передней панели. Работает на природном газе (для работы на сжиженном газе требуется замена форсунок). Работоспособен при пониженном давлении газа. Мощность 11 кВт. Однако получить бытовую горячую воду с помощью одноконтурного котла тоже возможно. Для этого надо подсоединить к системе отопления бойлер косвенного нагрева. Именно там и осуществляется нагрев воды до необходимой температуры. Получается компактная, удобная и очень экономичная система, которая не требует дополнительного источника энергии (например, электричества), а работает непосредственно от отопительного котла.
В последнее время газовые котлы Siberia завоевывают все большую популярность и уважение среди потребителей. Этому способствует наличие таких значимых преимуществ, как:
14. Продуманность разработки с учетом суровых условий климата нашей страны и особенностей газо- и водо- снабжения, идеальное соотношение качества и цены.
Устройство котла напольного Аппарат состоит из следующих основных частей : теплообменника, крышки, газоотводящего устройства, стенок, запальной горелки, основной горелки, рамы, блока газового. Автоматика котла Сибериа обеспечивает: стабилизацию давления газа на основную горелку, поддержание заданной температуры воды, включение основной горелки при наличии пламени на запальной горелке, выключение аппарата при погасании запальной горелки, при отсутствии разрежения в дымоходе.
Конструкция аппарата Сибериа:
1 газоотводящее; 9 запальная горелка(пилотная горелка), 2 теплообменник; 10 термометр; 3 горелка основная; 11 крышка; 4 газовый клапан; 12 стенка боковая левая / правая; 5 крышка с пьезорозжигом; 13 панель; 6 термопара; 14 стенка передняя; 7 датчик тяги; 15 рама; 8 термопрерыватель; 16 ручка-указатель терморегулятора (кнопка клапана магнитного). Технические характеристики газовых напольных котлов Siberia
| Модель | 11 | 11К | 17 | 17К | 23 | 23К | 29 | 29К | 35 |
| Номинальная тепловая мощность, кВт | 11,6 | 11,6 | 17,4 | 17,4 | 23,2 | 23,2 | 29 | 29 | 35 |
| Приведенный расход газа | |||||||||
|
природного, м3/ч |
1,18 | 1,18 | 1,76 | 1,76 | 2,3 | 2,3 | 2,94 | 2,94 | 3,75 |
|
сжиженного, кг/ч |
1 | 1 | 1,21 | 1,21 | |||||
| Ориентировочная площадь отопления, м2 | до 125 | до 125 | 100–200 | 100–200 | 100–250 | 100–250 | 150–300 | 150–300 | 150–400 |
| КПД по отходящим газам, %, не менее | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Предел настройки температуры воды, °C | 90±5 | 90±5 | 90±5 | 90±5 | 90±5 | 90±5 | 90±5 | 90±5 | 90±5 |
| Расход воды в режиме горячего воодснаб. при
нагреве на Δt=35°C, л/мин |
3,8 | 5,5 | 7 | 8 | |||||
| Присоединительная резьба штуцеров, дюйм | |||||||||
|
для подачи газа |
G½ | G½ | G¾ | G¾ | G¾ | G¾ | G¾ | G¾ | G¾ |
| Подвод/отвод | |||||||||
|
к отопительной части |
G1½ | G1½ | G2 | G2 | G2 | G2 | G2 | G2 | G2 |
|
к водонагреват. части |
G½ | G½ | G½ | G½ | |||||
| Внутренний диаметр газоотводящего патрубка,
дм, не менее |
1,25 | 1,25 | 1,25 | 1,25 | 1,38 | 1,38 | 1,38 | 1,38 | 1,38 |
| Габаритные размеры, мм | |||||||||
|
высота |
850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 | 850 |
|
ширина |
280 | 280 | 280 | 280 | 380 | 380 | 380 | 380 | 380 |
|
глубина |
560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 |
| Масса, кг | 52 | 56 | 56 | 59 | 65 | 70 | 70 | 76 |
Требования к установке
Перед установкой и эксплуатацией газового котла необходимо ознакомиться с инструкцией самого устройства, в частности с главой: «Техника безопасности». Любое газовое оборудование, в том числе котел, относится к устройствам повышенной опасности. Устанавливать данные устройства следует с соблюдением норм пожарной безопасности, соблюдая требования СНиП, ГОСТ и ТБ.
Перечень обязательных, специальных требований к характеристикам помещений, в которых устанавливаются газовые котлы:
- площадь помещения — не менее 7,5 м2;
- объем – не менее 14 м3;
- высота потолка не менее 2,2м;
- ход открывания дверей обязательно направлен «из помещения»;
- присутствие одного открываемого окна, с возможностью проветривания помещения;
- оборудование, связанное с электропитанием, должно быть вынесено за границы котельного помещения;
- наличие приточно-вытяжной вентиляции.
Так же требуется разрешение на монтаж газового котла. Установку могут производить квалифицированные специалисты, имеющие допуск к работам по монтажу. Самостоятельная установка, монтаж газового оборудования, в том числе нагревательных котлов, может пройти с нарушениями техники пожарной безопасности. Не рискуйте собственным здоровьем и жизнью — обращайтесь к профессионалам.
Автоматика для отопительных газовых котлов АОГВ
Автоматика для газовых котлов отопления обеспечивает стабильную и безопасную работу оборудования. Эти системы существенно упрощают использование отопительного оборудования, повышают эффективность его работы и позволяют рационально использовать энергетические ресурсы.
Автоматика для газовых котлов АОГВ
Современные модели котлов отопления снабжаются устройствами автоматического типа на производстве. Автоматика должна обеспечивать бесперебойную подачу газа к горелке, но на этом функции этих устройств не ограничиваются. Автоматические устройства перекрывают клапан подачи газа в потенциально опасных ситуациях:
- Температура воды в резервуаре котла превышает установленный максимум.
- Гаснет запальник.
- Прекращается подача воды.
- Происходит сбой в газовой системе.
- Давление опускается ниже установленной нормы.
- При недостаточной дымоходной тяге.
Из чего состоит автоматика для газовых котлов отопления АОГВ?
Стандартная автоматическая система должна иметь несколько основных элементов.
Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:
- За счет напряжения, которое возникает при нагреве термопары.
- За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).
Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.
В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.
Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.
В механической системе терморегуляции на панели управления находится термометр, а регулятор температуры располагается на участке выхода теплоносителя из котла.
Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.
Автоматика для газовых котлов отопления не позволяет включить подачу газа, если сбиваются показатели эффективности работы оборудования, возникает малейшая поломка или разгерметизация труб.
Дополнительные элементы и возможности автоматики
В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.
Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.
Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

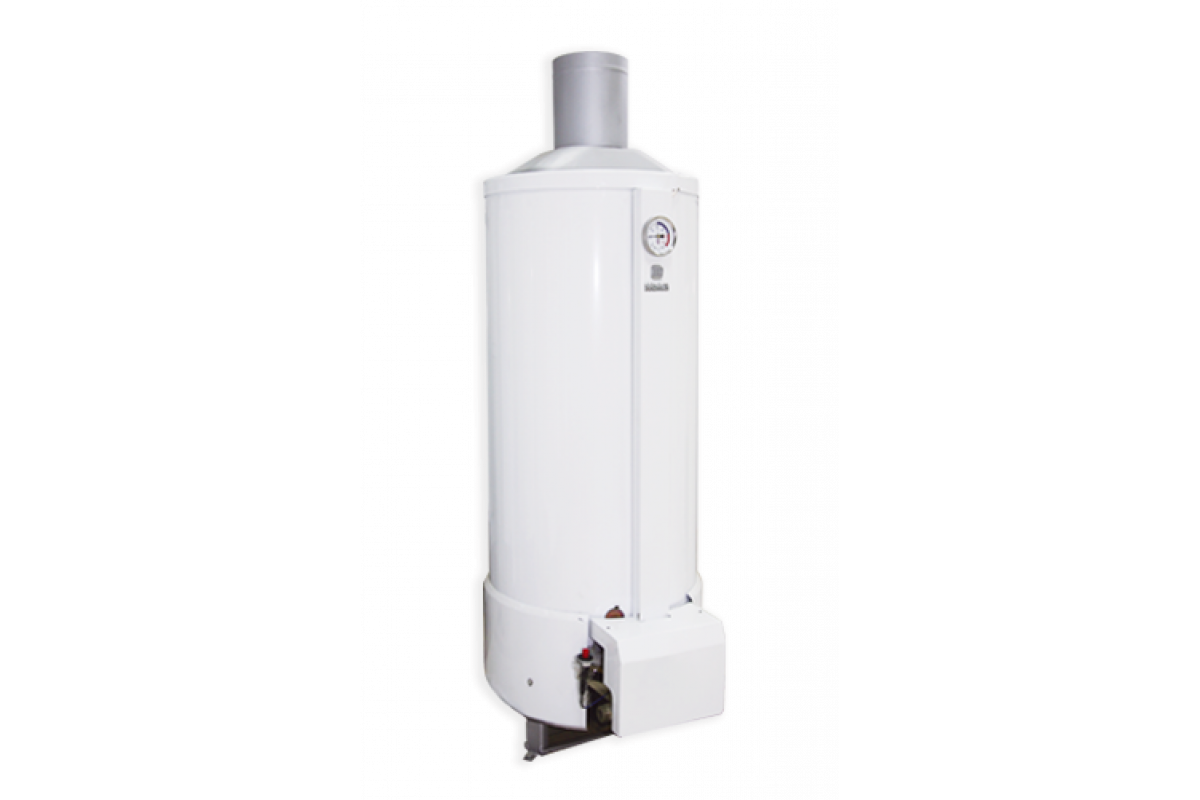

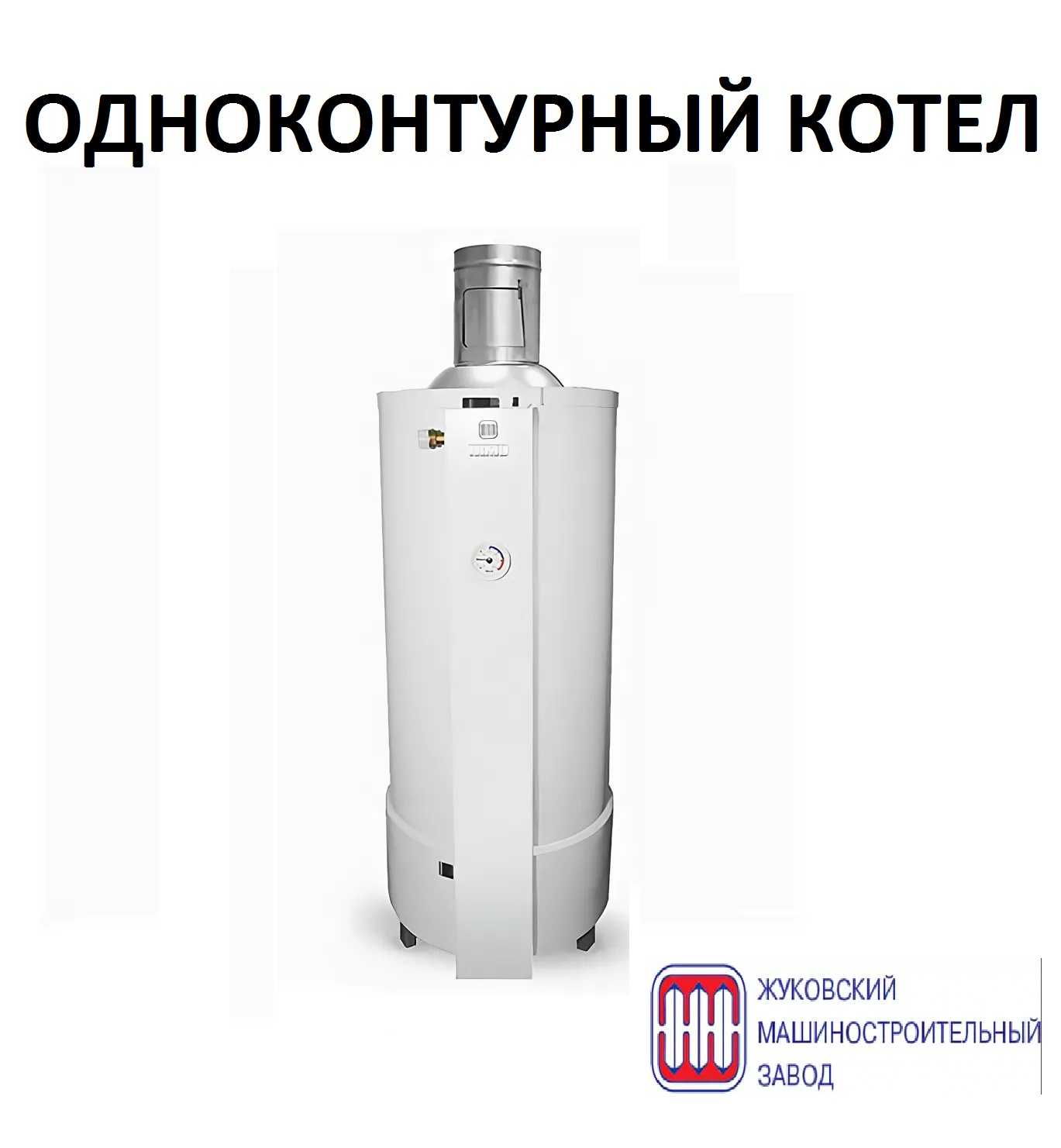

Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)
Большинство загородных коттеджей и таунхаусов обогревается природным или сжиженным газом. Для работы системы требуется установка котельного оборудования, особенно если нужно обустроить отопление во всем здании.
В продаже можно встретить модели, различающиеся конструкцией, мощностью, производительностью, вариантом исполнения корпуса и другими характеристиками. Газовый котел Жуковский – востребованный отечественный аппарат, созданный с учетом климатических особенностей в российских регионах.
Он стоит на порядок дешевле импортных аналогов и не уступает последним по качеству, соответствует требованиям ГОСТ.
Газовый котел АКГВ-23.2-1 SIT с Жуковским подсоединением
| Заказ по тел.(499) 995-13-35 |
ЦЕНА (жми сюда)
| Производство: | ОАО «Боринское» |
| Гарантия: | 36 месяцев |
| Габариты, мм (Д×Ш×В): | 463×403×994 |
| Масса, кг: | 65 |
| Тепловая мощность, кВт: | 23,2 |
| Автоматика: | EUROSIT |
| Отапливаемая площадь, м²: | 90…200 |
Газовый котел АКГВ-23.2-1 SIT с медным контуром и Жуковским подсоединением — напольный, двухконтурный, энергонезависимый.
Используется в качестве отопительного и водогрейного устройства в системах водяного отопления жилых домов и бытовых построек площадью до 200 м². Котел АКГВ-23.
2 SIT (М) отличается от котла АОГВ-23,2 наличием второго контура, используемого в целях подогрева проточной воды на хозяйственные нужды, импортной автоматикой и наличием медного контура.
Котел способен нагревать не менее 5 литров воды в минуту на температуру в 45 °C.
К наиболее значимым особенностям котла следует отнести:
- медный контур, значительно повышающий срок службы котла,
- Присоединительные размеры к системе отопления соответствуют «Жуковским», что позволяет произвести быструю замену Жуковского котла на Боринский
- отличные технические характеристики,
- высокое качество изготовления,
- надежнейшая итальянская автоматика управления и безопасности,
- широкую распространенность и известность котла среди газовщиков,
- низкую цену аппарата и низкую стоимость обслуживания.
Исходя из этого, можно с уверенностью сказать, что котел АКГВ-23,2 SIT (М) с медныи контуром производства ОАО «Боринское» — хороший выбор для отопления своей дачи или дома.
Помимо этого, модель оснащена автоматической системой безопасности, срабатывающей при перегреве воды, отсутствии газа или тяги, и терморегулятором для автоматического поддержания необходимой температуры теплоносителя и горячей воды.
Котел оснащен автоматикой «EUROSIT» производства концерна «SIT» (Италия).
Технические характеристики котла АКГВ-23,2 SIT с медным контуром и Жуковским подсоединением
| Топливо | Природный газ |
| Тип автоматики | SIT (Италия) |
| Номинальная тепловая мощность автоматического горелочного устройства, КВт (ккал/ч) | 23,2 (20000) |
| Отапливаемая площадь, м² | 90…200 |
| Давление природного газа перед блоком автоматики, Па (мм. вод. ст.) | |
| — номинальное | 1274 (130) |
| — минимальное | 637 (65) |
| — максимальное | 1764 (180) |
| Обьемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более | 0,05 |
| КПД аппарата, % не менее | 87 |
| Теплоноситель | Вода ГОСТ 2874-82 |
| Параметры теплоносителя, не более: | |
| — абсолютное давление, МПа | 0,165 |
| — максимальная температура, °C | 95 |
| — карбонатная жесткость, мг-экв/кг | 0,7 |
| — содержание взвешенных веществ | отсутствует |
| Размер штуцера для подвода газа: | |
| — условный проход Ду, мм | 20 |
| — резьба по ГОСТ 6357-81 | G ¾ — B |
| Расход воды в режиме горячего водоснабжения при нагреве на 45°С, не менее, кг/мин | 5,0 |
| Размер штуцеров змеевика ГВС | Ду 15, мм G ½ — В |
| Условный проход водяных присоединительных патрубков | |
| — Ду, мм | 50 |
| — резьба по ГОСТ 6357-81, дюйм | G 2 — В |
| Параметры автоматики безопасности | |
| — подача газа к основной горелке только при наличии пламени на запальной горелке за время, сек (не более) | 60 |
| — время отключения подачи газа на запальную и основные горелки, сек | 10…60 |
| Разрежение в дымоходе за аппаратом, Па (мм. вод. ст.) | От 2,94 до 29,4 (от 0,3 до 3,0) |
| Максимальное избыточное давление в системе ГВС, МПа | 0,6 |
| Емкость бака-теплообменника, л | 32,4 |
| Максимальная температура отходящих в дымоход продуктов сгорания, °C при давлении газа 180 мм вод. ст. | 210 |
| Масса аппарата, кг | 65 |
| Габаритные размеры: | |
| — ширина, мм | 403 |
| — глубина, мм | 463 |
| — высота, мм | 994 |
Комплектность поставки
- Котел АКГВ-23,2 SIT в сборе в деревянной обрешетке
- Технический паспорт
- Паспорт и руководство по эксплуатации на автоматику
Паспорт и руководство по эксплуатации
(475 kB)
Похожие модели
Котел АКГВ-23,2-1
Котел АКГВ-23,2 SIT
Котел АКГВ-23.2 SIT с медным контуром
Незамерзающая жидкость для систем отопления!
Включение газового котла
Обязательным условием для гарантийного обслуживания газового котла является осуществление первого включения исключительно мастером из газовой службы. Если пользователь следует всем инструкциям и технике безопасности при самостоятельном запуске, то также можно рассчитывать на надежность и долговечность работы отопительной системы.
Первичный запуск настенного котла осуществляется строго после проверки следующих моментов.
Первым делом нужно убедиться в герметичности газовых труб при закрытом и открытом газовом кране. Если в течение 10 минут после подключения всех труб не регистрируется расход газа, то можно утверждать, что система герметична.
Газ, подаваемый из магистрального трубопровода, должен соответствовать требованиям, указанным в инструкции к котлу. При переводе агрегата на переработку сжиженной смеси нужно заранее поменять форсунки.
Также нужно проверить уровень давления в системе. Он должен соответствовать рекомендуемому. Следует проверить трубы забора воздуха и отвода углекислого газа на отсутствие засоров.
Иногда пользователи сталкиваются с проблемой слабой циркуляции насоса. Часто причиной оказывается низкое напряжение сети. Решается эта проблема путем установления стабилизатора
Необходимо убедиться в том, что помещение с котлом имеет работающую систему вентиляции. Дополнительно проверяется предохранительное реле давления дыма.
После проведение предварительных работ следует процедура запуска котла:
- Газовый котел подключают к сети, открывают подачу газа к устройству;
- Проверяют, что открыты все вентили на входе и выходе теплоносителя в агрегат;
- Нажимают кнопку или крутят переключатель на приборной панели котла в зависимости от способа включения, указанного в инструкции.
Регулировать температуру можно с помощью соответствующих кнопок. Работая в автоматическом режиме котел самостоятельно включает горелку если нужно подогреть воду в системе. Если котел двухконтурный, то в случае включения горячей воды горелка автоматически включается для подогрева.
На дисплее котла после первоначального запуска рекомендуется настроить все параметры котла. В инструкции обычно указывается последовательность необходимых действий.
Система блокировки отключает подачу газа, если горелка не зажигается в течение примерно десяти секунд. При первом запуске может потребоваться снятие блокировки розжига из-за наличия воздуха в газовой магистрали. Нужно подождать пока воздух вытесняется газом. Блокировка снимается при перезапуске устройства.
Для запуска напольного газового котла нужно провести те же подготовительные процедуры, что и для настенного. Перед непосредственно запуском нужно проветрить котельное помещение, убедиться в том, что все краны труб отопления открыты и что присутствует тяга в дымоходе. Проверить тягу можно с помощью листка бумаги.
Существует два варианта отключения напольного газового котла. Можно отключить только основную горелку или же основную вместе с запальной
Включение напольного котла:
- Открывается дверца устройства, проверяется положение ручки управления котлом в позиции выкл.
- Открывается кран, подающий газ.
- Ручка управление устанавливается в положение пьезорозжига.
- Далее следует нажать на ручку в течение 5 – 10 секунд для того, чтобы газ прошел по трубам и вытеснил воздух. Нажимается кнопка пьезорозжига.
- Затем проверяется наличие пламени в горелке. Если горелка не зажглась, то процедура повторяется.
После розжига основной горелки с помощью ручки управления можно регулировать температуру нагрева.
Диапазон цен
Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось в срочном порядке искать необходимые узлы.
Кроме того, дополнительные расходы возникнут на заключение гарантийного договора.
Этим действием пренебрегать не рекомендуется, так как впоследствии на ремонт можно потратить гораздо более высокую сумму.
ОБРАТИТЕ ВНИМАНИЕ!
Многие пользователи надеются на собственные навыки и знания, намереваясь ремонтировать котел самостоятельно. Необходимо помнить, что самовольные действия с газовым оборудованием могут повлечь за собой административную ответственность.
Инструкция по эксплуатации
Перед запуском требуется проветрить комнаты, удостовериться, что газовый кран, расположенный перед агрегатом, находится в закрытом состоянии, затем проверить тягу. Включать котел Жуковский требуется в следующем порядке:
- Открыть кран, приподнять зеркало до горизонтальной позиции.
- Повернуть рукоятку управления против часовой, установив позицию «Включен запальник», надавить до упора и держать 10 секунд. Не отпуская рукоятку, нажать клавишу розжига, чтобы раздался щелчок.
- Если пламя не гаснет, можно отпускать рукоять. При угасании требуется повторить попытку.
- Для зажигания главной горелки требуется повернуть ручку на позицию 1-2, дождавшись срабатывания оборудования. При погасании повторно разжигать горелку возможно только спустя 5 минут.
- Повернуть зеркало в вертикальное положение, проверить тягу и отрегулировать температуру воды в системе.
- Если на стенках появился конденсат, не нужно пугаться: капли прекратят вырабатываться при прогреве выше 30 градусов.
- Чтобы выключить агрегат, требуется повернуть рукоятку управления по часовой стрелке, пока она не станет в положение «Включен запальник».
Когда антифриз или вода в ГВС слишком холодные
То, почему газовый котел не греет воду, является результатом:
- Наличия проблем с газовым клапаном. На нем часто сбиваются настройки. Эта неисправность ликвидируется путем их оптимизации.
- Появления накипи. Устранить ее можно, сделав промывку теплообменника. Для этого надо заливать в него специальные растворы (указываются в технической дополненной разными требованиями и правилами обслуживания документации).
- Выход из строя датчиков температуры. Их нужно заменять.
Что касается причины, почему отопительный газовый котел не греет воду для ГВС, то ею является выход из строя трехходового клапана. Такая проблема характерна только для двухконтурных котлов (они несложны в обслуживании). Задача этого клапана – подавать антифриз либо в отопительную систему, либо в дополнительный теплообменник. Когда он ломается, теплоноситель начинает течь по обоим каналам.
Проверка правильности работы этого клапана такова:
- Отключается настенный или напольный котел.
- Ожидается, пока остынет антифриз.
- Зажигается котел, открывается кран горячей воды.
- Проверяется, становится ли нагретой труба, которая подключена к отопительной сети. Если да, то антифриз течет по обоим каналам. Это означает, что клапан необходимо заменить.
Бывает так, что антифриз остывает очень резко. Это, скорее всего, является проблемой не котла с правильным тактованием, а системы отопления дома. Вода резко остывает из-за загрязнения фильтров, повреждения труб и радиаторов. Последние два элемента могут также течь из-за того, что образовался свищ.
Редкой является такая проблема, как рост давления внутри отопительного контура. Причины роста, из-за которого может образоваться свищ на трубах, являются такими:
- Сломался ранее сроков кран подпитки. Его нужно заменить.
- Появился свищ во вторичном теплообменнике и потек теплоноситель.
Принцип действия
Все котлы АОГВ выглядят как одноконтурный механизм, который оснащен атмосферной горелкой внутреннего типа. Максимально полный охват нагреваемой поверхности в таких котлах обеспечивается энергией сгорающего газа. Это происходит благодаря специальным микрофакельным горелкам.
Внизу котла, непосредственно под баком с теплообменником, находится газовая горелка, с помощью которой происходит нагревание воды. При небольшой модернизации устройства возможна его эксплуатация на основе сжиженного газа.
Стальной теплообменник обладает трубчатой конфигурацией, что и обеспечивает высокий КПД техники. В задней области газового котла расположены выходной и входной штуцеры диаметром примерно 4 см, предназначенные для подключения носителя тепла. В нижней части устройства расположена обратка, а в верхней – так называемая «прямая».
Дымоход имеет диаметр порядка 120 мм и соединен с верхней частью устройства.
Управление агрегатом происходит с помощью клапана, обладающего электромагнитными свойствами, и рычага терморегулятора. Иногда выпускают котлы с пьезорозжигом или автоматическим запуском. К клапану присоединены термопара и датчик тяги. Медная термопара контролирует наличие огня на запальнике и считается важным компонентом котла. Датчик тяги способен перекрыть поступление газа в случае уменьшения тяги.
Разновидности устройств
Все одноконтурные и двухконтурные АГВ жуковского производства имеют три основных разновидности, которые дают клиентам подобрать себе отопительную колонку в зависимости от имеющегося бюджета:
- «Эконом» модификация – имеет набор оборудования, необходимый только для безопасного функционирования: отечественную автоматику, температурный датчик, теплообменник.
- Вариация «Стандарт» способна также модулировать пламя горелки, управляется зарубежной системой контроля, способна отключаться при перегреве, предотвращая поломку.
- Котельный комплекс «Комфорт» отличается наличием блока дистанционного управления, технологией поддержки заданной температуры, комнатным термостатом.
Виды котлов
Продукция ЖМЗ различается по конструкции – завод выпускает модели с одним и двумя контурами. Их основное отличие заключается в сфере применения.
Одноконтурные
Устройства с одним контуром могут только отапливать помещения, другими функциями приборы не обладают. Производитель предлагает модели, способные эффективно прогревать воздух в домах площадью 30-300 квадратных метров в зависимости от мощности. В одноконтурных котлах ЖМЗ изменение рабочей температуры теплоносителя осуществляется посредством воздействия газовой горелки. Выходное значение жидкости составляет 50-90 градусов по Цельсию в зависимости от установленных параметров и класса оборудования. Одноконтурные агрегаты обходятся на порядок дешевле, отличаются упрощенным монтажом и уменьшенным весом.
Двухконтурные
Модели с двумя контурами более востребованы у владельцев дач и коттеджей, желающих наладить отопительную систему вместе с горячим водоснабжением. Газовый двухконтурный напольный котел Жуковский оснащен змеевиком, позволяющим подключить к одному контуру батареи отопления, а ко второму – оборудование для водоснабжения. Змеевик нагревает воду до 60 градусов по Цельсию, используя энергию теплоносителя. Вода для подачи в систему АГВ не смешивается с рабочей жидкостью.
Монтаж системы
Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.
Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования
Подключение котла в систему отопления.
Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.
Где возможна установка
Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.
Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.
Разводка трубопроводов
Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.
Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.
Нюансы монтажа трубопроводов
Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.
Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.
Параметры уклона
Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.
План-схема системы.
