Молниезащита зданий и сооружений

Устройство токоотвода

Заземлитель

Заземление молниеотводов – это металлический проводник, контактирующий с почвой. Чаще всего в качестве заземлителя пользуются изделиями из металлопроката – угловым профилем, трубой или полосой. Когда создается молниеотвод своими руками, действующие нормативы допускают использование бывших в употреблении или некондиционных труб для водо- и газопроводов.
При этом заземлитель необходимо очистить от коррозии, самый оптимальный вариант – оцинковка. Сопротивление заземляющего устройства молниезащиты, если во время грозы вблизи него могут находиться люди, не должно превышать 10 Ом.

Чтобы спроектировать максимально эффективную систему молниезащиты собственного дома, его владельцу потребуется учесть множество параметров.

Что такое молниезащита и почему она так важна ↑

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

Залог защиты от молнии – комплексный подход ↑

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

  • стержневой;
  • тросовый;
  • сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

Из чего состоит молниеотвод ↑

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

Устройство и принцип действия

Любая молниезащита, например, тот же, Forend, состоит из следующих элементов:

  1. Активный молниеприемник,
  2. Токоотвод,
  3. Заземление.

Как видим, структурно данная система ничем не отличается от обычного громоотвода, по крайней мере, двумя последними компонентами. Главное отличие состоит как раз в приемнике, конструкция и принцип работы которого отличаются от традиционного в корне.

Раз уж в статье была упомянута конкретная марка подобного оборудования, то и его устройство рассмотрим на примере молниеприемника Forend-EU. Он состоит из шести ключевых элементов:

  • Наконечник,
  • Корпус наконечника,
  • Формирующий цилиндрический блок,
  • Переходник для резьбового соединения с выносной мачтой,
  • Мачта.

По форме напоминает цилиндрическую болванку диаметра 18 см с ярко выраженным острием (шипом) на конце. Общая высота конструкции от основания мачты до острия составляет 580 мм при весе в 4,6 кг. Все внешние элементы выполнены из нержавеющей стали, что предотвращает их износ под воздействием внешней среды обитания.

А теперь самое время перейти к описанию технических моментов действия оборудования. Если верить спецификациям, то радиус действия молниеприемника Forend-EU составляет более 100 м (если быть точным, то 107). Это значит, что такое устройство может обеспечить должной защитой до 36 тысяч квадратных метров площади объекта.

Работает такая система по упреждающей схеме. Если сравнивать ее, например, с военным делом, то это означает, что молниеприемное устройство не просто будет отсиживаться, дожидаясь удара, а будет само провоцировать его, вызывать на себя, исключая возможность поражения сопредельных объектов. В момент, когда разность потенциалов между поверхностью земли и облаком достигает критической отметки (идеальное условие для формирования молнии), Forend генерирует опережающий разряд. Если в зоне его действия возникнет гроза, то она обязательно притянется и отведется безопасным способом в землю.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

  • стержневой молниеприемник;
  • в виде сетки;
  • тросовой молниеприемник;
  • покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

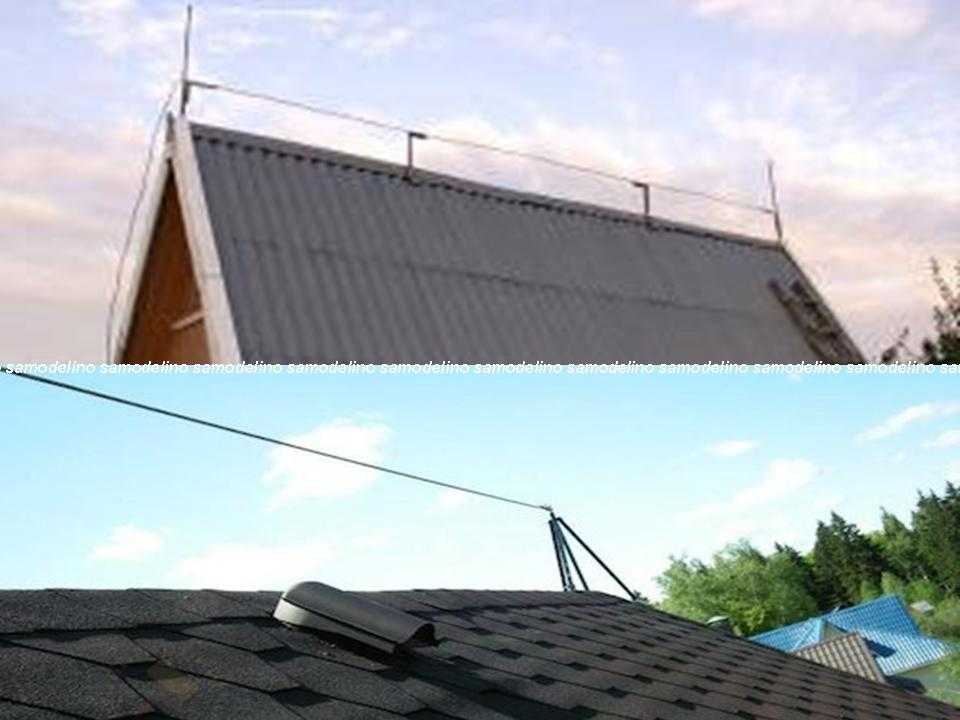

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева. Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Заземлители

Это конечный этап, который предусматривает пассивная молниезащита, и призван он, чтобы обеспечить оптимальное растекание разряда в земле. Устанавливают их в труднодоступных местах, чтобы ненароком не зацепить, а также на почтительном расстоянии от инженерных коммуникаций.

К тому же надо позаботиться и о том, чтобы крепление вышеобозначенных элементов было достаточно жестким, так как от этого многое зависит. Как правило, используют болтовое крепление, либо применяют сварку.

Но в любом случае, пассивная молниезащита и ее надежность будут зависеть от множества факторов, учесть которые смогут лишь квалифицированный работники.

Чем опасна молния для здания

Молния традиционно причисляется к негативным факторам окружающей среды, так как ее удар способен причинить ощутимый вред любому объекту, расположенному в радиусе действия. В группу особого риска попадают отдельно расположенные строения. Если невысокий жилой дом построен рядом с высоткой, то его шансы на безопасность значительно поднимаются, так как чаще всего молния поражает самый высокий объект.

Опасность молнии связана с первичным разрядом и вторичными явлениями, возникающими после прямого поражения. Так называемый первичный фактор – это прямой электрический удар по дому. Его последствиями являются физические разрушения здания, пожар, травмы жильцов, выход из строя домашней техники. Для деревянных частных коттеджей и дач эти проблемы особо опасны.

Вторичное воздействие молнии считается менее трагичным, хотя его последствия также неприятны. Разрядившаяся в дом или электролинию молния формирует сильное индукционное поле. Оно в свою очередь провоцирует резкое изменение напряжения в сети и приводит к проблемам с включенными в электросеть бытовыми агрегатами.

Как работает громоотвод

Наиболее эффективный способ избежать возгорания в результате удара молнии – громоотвод. Ничего более полезного и действенного пока человечество не изобрело, значит, идеальный вариант – поставить токоотвод, не дожидаясь, когда испортится погода. Тем более, смастерить защиту своими руками не составит труда. Давайте разберемся, что это такое и как работает.

Молниеотвод – это внешнее защитное устройство в виде вверх направленного металлического острия или горизонтальной металлической сетки на крыше, предназначенное для защиты построек от пагубного влияния молнии во время грозы. Устройство устанавливают либо на отдельно стоящей высокой мачте (дереве), или на крыше постройки. Обратная сторона токоотвода заземляется с помощью проводника. Гром — это всего лишь звуковая волна: отвести его от зданий и сооружений невозможно, и не имеет смысла это делать.

Заводские системы защиты зачастую насыщены ионизатором, что еще больше усиливает защиту от удара молнии – так как вероятность притягивания заряда именно громоотводом в таком случае увеличивается в разы. Но самостоятельно изготовить  «умный» механизм вряд ли удастся – это довольно сложно и затратно.

Громоотвод состоит из молниеприемника, токоведущего соединения, которое уходит в землю, и контура заземления.

Когда стоит позаботиться о защите от удара молнией?

  1. В том случае, если дом расположен на почве с близким залеганием грунтовых вод. Естественно вероятность того, что заряд попадет близко или именно в сооружение гораздо выше.
  2. У вас установлено большое количество электроники и прочего высокотехнологичного оборудования. Работающие приборы на самом деле не притягивают молнию. Но при резком скачке напряжения в сети в результате удара заряда рядом с высоковольтными линиями молния может представлять огромную опасность для электрооборудования.
  3. Частные дома всегда нуждаются в громоотводах, так  как вряд ли рядом находятся высокие здания, вышки, заводские устройства для защиты от удара молнии.
  4. Металлическая кровля в любом случае стимулирует притягивание зарядов в грозу, поэтому на металлочерепице или профнастиле практически всегда рекомендуется установка громоотвода.
  • Молния стремится к предметам с наибольшей проводимостью (дерево, высокое здание и другое). Приближаясь к земле, она движется по пути наименьшего сопротивления в направлении, где произошло скопление индуцированных зарядов противоположного значения.
  • Токоотвод должен располагаться выше всех расположенных рядом зданий – все, что находится выше устройства для защиты от молнии, будет притягивать заряд к себе. Весь энергетический импульс уйдет в землю через заземляющий шлейф, тем самым, обеспечив безопасность зданию.
  • И если частный дом расположен в регионе, где грозы – частое явление, грех  не предпринимать меры и не заняться монтажом громоотвода. Ведь заряд молнии опасен не только для проводки, электроники и самого здания, но и для людей, живущих в этом доме.

Как подобрать оборудование для внешней молниезащиты

Как уже говорилось выше, внешняя молниезащита состоит всего из нескольких элементов: молниеприемник, токоотвод и заземление. Однако подобрать подходящие элементы без специальных навыков и знаний довольно сложно. К счастью, сегодня существует специальная программа – калькулятор расчета молниезащиты. Работать с ним максимально просто. Достаточно указать высоту, ширину и длину здания, а также регион, в котором находится ваш дом.

После этого программа выдаст оптимальную высоту мачты, толщину кабеля и мощность заземления. На все уходит всего несколько минут! Вам не придется тратить кучу времени, чтобы изучить инструкцию по устройству молниезащиты и сооружений, также известную, как рд 34.21.122 87. Это серьезный плюс – инструкция изобилует сложными терминами, что делает ее изучение довольно сложным, требующим больших затрат времени.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

  1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
  2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Установка молниеотводов

Одним из важных элементов здания, о монтаже которого иногда забывают, является молниеотвод. Установить качественную защиту от стихии помогут сотрудники компании “Промальпстрой”, которые с 1999 года предоставляют услуги в области промышленного альпинизма. Мы осуществляем фасадные, монтажные, электромонтажные и клининговые работы, подъем грузов, ремонт и очистку кровель и др.

Монтаж молниеотвода обеспечит сохранность жизней обитателей дома в случае попадания в него электрического разряда. Даже если молния ударит недалеко от здания, энергия разряда может вызвать перенапряжение электропроводки и пожар.

Системы защиты от молнии бывают внешними и внутренними. Внешняя служит для перехвата молнии и отвода ее в землю. Внутренняя препятствует возникновению высокого напряжения в электросетях.

Профессиональное устройство молниеотвода способно защитить электроприборы от перенапряжения, которое возникает в электрических цепях при грозовом разряде.

Цены на услуги по установке молниеотводов

Монтаж штыревой молниезащиты

Установка металлического штыря на металлической кровле

Монтаж громоотвода, заземления

По фасаду здания закрепляется металлическая полоса или металлическая проволока

Конструкция молниеотводов

Молниеотвод состоит из трех основных элементов: заземлителя, токоотвода и молниеприемника. Современные системы защиты различаются по типу молниеприемника, который может быть стержневым, тросовым, сетчатым или комбинированным (тросостержневым).

Тросовый элемент

Установка молниеприемника данного типа выгодна с экономической точки зрения, но уступает стержневым аналогам в плане надежности. Устанавливают на кровли из шифера. Трос натягивают на небольшой высоте по линии конька.

Молниеприемник изготавливается из круглой или угловой оцинкованной стали или металлической проволоки с сечением 10-12 мм.

Устройство стержневого молниеотвода

Штыревую систему устанавливают на дома с металлической крышей. Монтаж такой системы заключается в креплении на крыше стального штыря, высота которого будет на 1,5 м выше, чем самой высокой точки на здании.

Сетчатый тип

Сетчатые молниеприемники достаточно надежны и активно применяются в защите зданий 3-й категории, однако дешевыми их назвать нельзя. Сделать молниеотвод сетчатого типа можно с помощью проволоки, которая монтируется с определенным шагом. Сечение проволоки должно быть не менее 6 мм.

Монтирование молниеотвода с касанием к легковоспламеняемой кровле недопустимо. Зазор между молниезащитным устройством и кровлей не должен быть не менее 15 см.

Этот элемент конструкции нужен для электрического соединения заземлителя с молниеприемником. Изготавливается он из оцинкованной проволоки или труб (сечение 5 см.) Приводить токоотвод от молниеприемника к заземлителю нужно наиболее коротким путем. Крепится он к стенам при помощи гвоздей, скоб или специальных хомутов с интервалом в 150 см.

Заземлитель

Заземлитель может быть вертикальным или горизонтальным. Данный элемент предназначен для вывода электрического тока в грунт.

Расценки на установку молниеприемников различных типов можно посмотреть на нашем сайте. Более детальную информацию клиент получает после осмотра объекта нашим сотрудником. Связаться с нами можно по телефону (495) 662-67-85.

Работы, сопутствующие установке молниеотводов

Монтаж антенн

Главное требование, которое должно соблюдаться при установке антенны, – отсутствие препятствий на линии сигнала спутника и антенны.

Установка кондиционера альпинистом

Метод промышленного альпинизма используют при монтаже наружного блока кондиционеров. Для этого высотник должен обладать допуском для работы на высоте и иметь навыки инсталлятора климатической техники.

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

  1. Копают траншею глубиной от 80 см.
  2. Забивают в дно ямы металлические штыри.
  3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
  4. Отводят ленту к участку соединения с токоотводом.
  5. Состыковывают токоотвод с заземлителем.

Расчет защитной зоны

Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.

Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.

Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:

R = 1,732 * h,

где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.

Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена ho, радиус на земле – Ro , высота здания – hx , радиус на уровне высоты здания – Rx, высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:

ho= 0,92*h,

Ro=1,5*h,

Rx= 1,5*(h-hx/0,92).

На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.

Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.

Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.

Подведем итоги

Молниезащита — эффективный способ застраховать себя от попадания молнии в дом. Хотя громоотвод на кровле не дает 100% защиты, он на порядки снижает вероятность получить негативные последствия при ударе молнии.

Устанавливать молниезащиту лучше на всех зданиях, но есть ситуации, в которых это сделать просто необходимо. Например, когда дом стоит особняком в поле или построен на земле, где грунтовые воды подходят близко к поверхности.

Задача молниезащиты — уменьшить вероятность попадания молнии в дом, а если это все же произошло — увести разряд в землю так, чтобы он не повредил строение. Чтобы выполнить эту задачу, в систему молниезащиты входит молниеприемник, который «ловит» разряд, токоотвод, по которому разряд перемещается, и заземляющий контур, который рассеивает молнию в грунте.

Все работы по устройству молниезащиты легко сделать своими руками, включая изготовление громоотвода из арматуры или стальной трубы. Но для этого вам нужно уметь хорошо работать со сварочным аппаратом, поскольку от качества сварных швов прямо зависит надежность защиты.

Заключение

Заземление в частном доме необходимо – это неоспоримый факт. Но от того, насколько правильно оно выполнено будет зависеть работоспособность защиты. Так же стоит подумать и о дополнительном оборудовании, установить устройства защитного отключения или дифавтоматы. Только полностью укомплектовав систему защитного заземления, появится уверенность в безопасности проживающих с Вами близких. Грозозащита не столь необходима, но при наличии возможности ее монтажа, лишней она уж точно не станет, а при ударе молнии спасет не только имущество, но возможно и жизнь.

Такие болтовые соединения в земле делать не стоит

Надеемся, читатель нашел интересующую информацию в сегодняшней статье. В обсуждениях ниже всегда можно задать вопрос, если осталось что-то непонятным. Наша команда постарается ответить на него как можно более полно и быстро. Если же есть опыт в подобной работе, убедительно просим поделиться им с другими читателями – это может помочь.

А напоследок предлагаем посмотреть довольно познавательный ролик на сегодняшнюю тему:

Watch this video on YouTube
