Как своими руками выполнить двухскатную полувальмовую крышу дома

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Расчет площади крыши

Расчет площади крыши выполняется достаточно просто. Крышу постройки необходимо разделить на несколько фигур.

Если нужно найти площадь голландской крыши, то кровельные скаты разбивают на трапеции и прямоугольники. Для нахождения площади прямоугольника нужно умножить его длину на ширину. Для определения площади трапеции необходимо умножить сумму ее оснований на высоту, а затем полученное значение разделить на два. Затем нужно сложить полученные площади фигур и умножить их на два. В результате получится площадь скатов крыши.

Затем нужно вычислить площадь треугольников. Для этого необходимо умножить высоту треугольника на длину основания, а затем разделить на два. Для получения общей площади крыши нужно сложить площади всех скатов.

При расчете площади датской крыши скат делят на прямоугольник и несколько треугольников. Для вычисления площади прямоугольника следует воспользоваться вышеописанным способом. Для расчета площади треугольника нужно умножить его катеты, а затем полученное произведение разделить на два. Затем нужно сложить площади нескольких треугольников и прямоугольника. В получится площадь ската. Ее необходимо умножить на два.

Затем нужно вычислить площадь вальмовых скатов. Полученную площадь нужно умножить на два. Для вычисления площади датской крыши нужно сложить данные значения.

Шаг 2. Монтаж стоек и опорных балок

После установки мауэрлата переходим к установке опорных балок и стоек. Для стоек используют брусья сечением 10*15 см, а для балок подойдет сечение повыше. Для стойкости и долговечности конструкции нужно придерживаться соотношения 1:2 при расчете ширины и высоты соответственно.

Хотя для каркасно-щитовых домов допустимо не использовать опорные балки — монтируются только стропила с шагом, идентичным для стропил. Если же вальмовая крыша монтируется на каркасно-щитовом сооружении, то опорные балки можно не задействовать – достаточно будет стоек, расположенных с таким же шагом, с которым будут устанавливаться сами стропила. А вот как выглядит конструкция вальмовой крыши без стоек на практике:

Самый простой вариант обустройства — конструкция с центральной опорой. Т.к. использование затяжек из-за равной длины стропильных ног затруднительно и «ворует» полезное пространство, в качестве основной опоры можно использовать балку. Монтировать ее стоит в области конька, и именно на неё будут опираться стропильные ноги. Сама балка будет хорошо удерживаться при помощи вертикальных стоек

Важно при этом, чтобы вертикальные опоры балки находились на несущей стене, либо же на очень прочном перекрытии

А вот для малых площадей, когда пролет крыши менее четырех метров, использование стоек не обязательно, но тогда лучше взять несколько затяжек, хотя это и не рекомендуется.

Для четырехскатных крыш вальмового типа система монтажа схожа, только вместо бруса нужно взять центральную опору или же создать замкнутый каркас из балок и стоек.

Шаг 3. Установка накосных и рядовых стропил

Следующий этап – монтаж стропил. На них будет ложиться большая нагрузка, поэтому необходимо использовать брусья с сечением выше, чем у рядовых стропил. При этом нет четкого порядка по установке стропил: можно начать с рядовых, а потом перейти к накосным.

Помните, что самый важный элемент, который влияет на всю конструкцию – стропильные ноги, которые должны быть цельными. В случае, когда это невозможно, два бруса нужно срастить металлической накладкой размером не менее полутора метра. К слову, про то, как и из чего сделать стропила для вальмовой крыши самостоятельно у нас на сайте есть отдельная подробная статья https://krovgid.com/proekt/raschet-valmovoj-kryshi.html. Рассчитать размеры стропильных ног можно по специальным таблицам.

Все стропила сверху нужно крепить к коньковому прогону. Он всегда располагается по продольной оси дома. Центральные основные стропила крепят на мауэрлат и края конька, обычно по две штуки на каждый из боковых скатов:

Есть у вальмовой крыши диагональные стропила — особые элементы, которых не встретить в односкатном или двускатном варианте. Другое их название — накосные. От обычных стропил они отличаются большей длиной и тем, что служат опорой также для укороченных стропил, так называемых полуног или нарожников. Ввиду этого накосные стропила всегда несут нагрузку минимум в полтора раз больше, чем обычные. И их нередко делают спаренными, ведь удвоенное сечение способно нести нагрузку больше, балка получается длинной, но не разрезанной, а в ход можно пустить те же доски, что и для обычных стропил.

Накосные, или диагональные стропила, опираются на окончание конькового прогона и угол мауэрлата в количестве четырёх штук. В итоге на каждом из коньков должны сходиться по пять стропил сразу: центральное вальмовое, по два накосных и диагональных. После чего фиксируем уже промежуточные стропила. Их крепят по боковым скатам, и тоже опирают на мауэрлат и конек. Но здесь уже не ограничено количество — все зависит от шага установки, и порой в крышах с коротким коньком они и вовсе отсутствуют.

Следующий вид — укороченные стропила. Нижним концом они опираются на мауэрлат и накосные ноги. Причем длина таких стропил меняется в зависимости от места монтажа, а количество не ограничено.

И, наконец, нарожники, количество, размеры и расположение которых такое же, как у боковых укороченных стропил.

К самому коньку такие стропила обычно присоединяют при помощи большого количества гвоздей:

При этом гвозди хорошо сочетать с металлическими пластинами:

К слову, за рубежом чаще используют пластины, нежели стропила:

Расчет

При проектировании таких крыш последовательно:

• Определяется назначение крыши и тип каркаса.
• Проводится сбор нагрузок, учитываемых при выборе уклона кровли, сечения основных несущих конструкций и шаге рядовых стропил.
• Составляется ориентировочный чертеж крыши, рассчитывается длина и площадь скатов, высота конька, вертикальных стоек и других остальных и вспомогательных элементов крыши.

Основные сложности возникают при выборе уклона кровли, этот параметр должен определяться после учета влияния снеговой и ветровой нагрузки, веса кровельного покрытия и требований технологии их монтажа, способа обустройства подкровельного пространства и других факторов.

Завершение постройки полувальмы

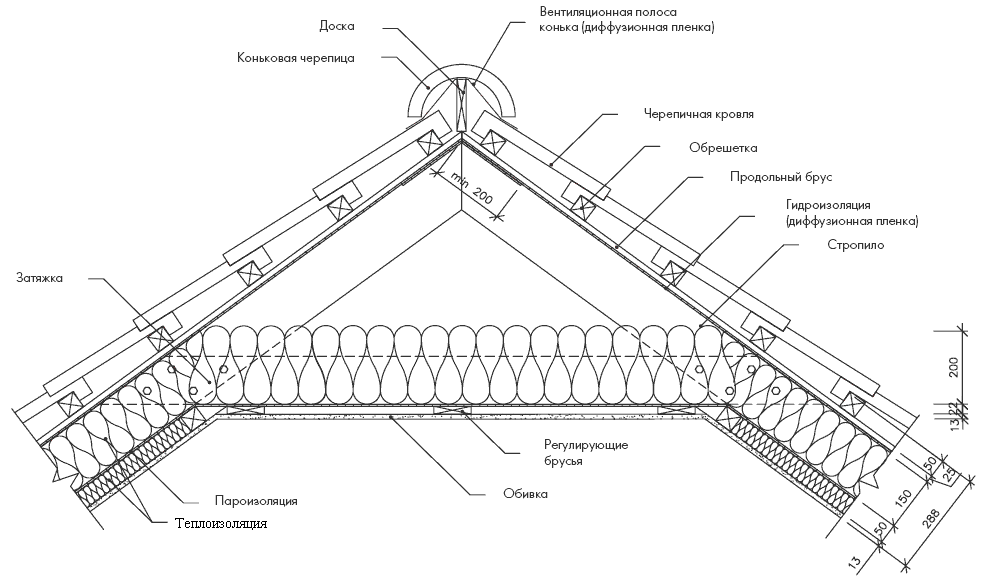

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

• Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
• Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
• Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
• На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
• Определяют величину верхнего запила и переносят ее на нижний край заготовки.
• Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
• Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Разновидности ↑

Известно две разновидности типовых полувальмовых кровель, различающихся по форме своих скатов.

Первая из них характеризуется наличием перелома в щипцовой плоскости и трапецеидальной формой вальм, вследствие чего называется ломаной или четырёхскатной.

Вторая — выполняется по традиционной схеме и состоит из двух щипцовых скатов и треугольных вальмовых элементов, расположенных над фронтонами (её ещё называют мансардной или двухскатной). Обе конструкции хорошо защищают строения от непогоды и достаточно устойчивы к воздействию снеговых и ветровых нагрузок. При этом они существенно различаются особенностями устройства своего опорного каркаса и требуют различных подходов к его проектированию и монтажу.

Четырёхскатные с ломаным контуром

Отличительной чертой каркаса, обустраиваемого с четырьмя скатами, является наличие на нём двух участков с различным наклоном стропильных ног. Причем угол уклона верхней части равен примерно 30-ти градусам, а нижняя плоскость делается под углом порядка 60 градусов.

Благодаря такому устройству под кровлей образуется достаточное по размерам пространство, которое может быть обустроено под жилое помещение. Ломаная стропильная система является самым экономичным и практичным вариантом обустройства жилых подкровельных пространств. Сложность её сооружения определяется особенностями архитектуры строения и видом кровельного покрытия, а также зависит от климатических особенностей данной местности.

Важно! Определяющее значение при выборе такой сооружения имеет именно климат, поскольку в регионах с большим количеством осадков они будут задерживаться на скатах, оказывая недопустимое давление на опорный каркас. В таких местностях предпочтение отдаётся крышам с крутыми скатами и небольшими свесами

При малых количествах среднегодовых осадков допускается изготавливать полувальмовые типы с небольшими углами наклона

В таких местностях предпочтение отдаётся крышам с крутыми скатами и небольшими свесами. При малых количествах среднегодовых осадков допускается изготавливать полувальмовые типы с небольшими углами наклона.

К преимуществам следует отнести:

• значительный объём подкровельного пространства;
• привлекательный внешний вид, с возможностью выбора любой оригинальной формы;
• надёжная защищённость строения от непогоды.

• Сложность обустройства стропильной системы, содержащей значительное количество подкосов, вспомогательных элементов, типа ригелей, стоек, рёбер и специальных упоров. Однако, именно благодаря такому устройству, полувальмовая крыша приобретает свойственную прочность и надежность.
• Значительный расход строительных материалов.
• Трудность застилки основания кровельным покрытием.

Мансардные полувальмовые крыши

Под мансардной крышей понимается щипцовая конструкция с вальмовыми вставками треугольной формы, встроенными над фронтонами здания. В случае квадратного основания перекрытия крыша здания своими формами напоминает пирамиду и обладает повышенными прочностными показателями. На основаниях в виде прямоугольника мансардная кровля состоит из двух противоположно расположенных треугольников и двух трапеций с мансардными склонами.

Поскольку скаты имеют одинаковые углы наклона – элементы стропильной системы могут располагаться симметрично относительно осевой балки.

Двухскатные или мансардные кровли отличаются следующими преимуществами:

• возможность использования в местностях, для которых характерны ветровые нагрузки значительной величины (вблизи от моря, например);
• оригинальные архитектурные формы позволяют сооружать строения, прекрасно смотрящиеся на фоне любых природных ландшафтов;
• низкое расположение профильного основания кровель этого класса способствует их устойчивости к сильным вибрациям (при расположении здания вблизи оживлённых магистралей и трасс).

•  сложности с ремонтом и очисткой от снега, определяемые сложностью её конфигурации;
•  необходимость в дополнительной вентиляции подкровельного пространства.

металлочерепица

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова

Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов
