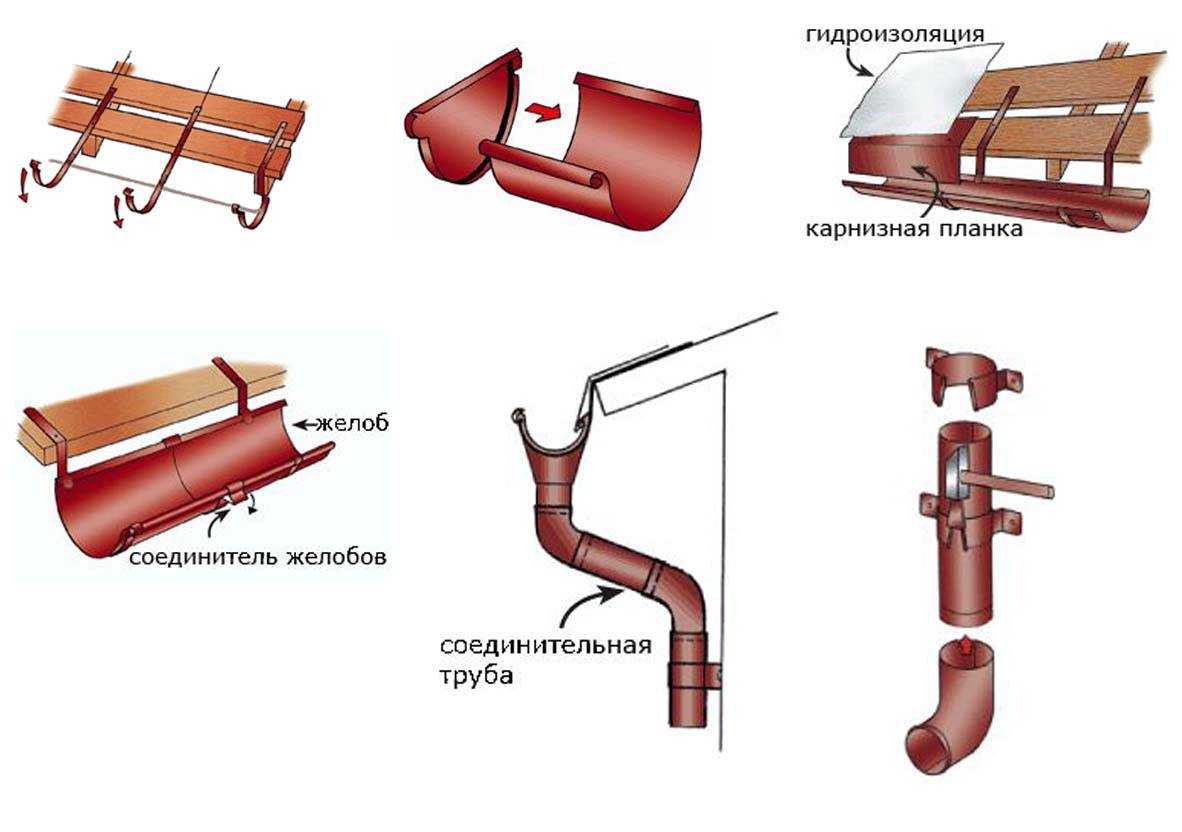

Установка водосточной системы: основные этапы самостоятельного монтажа водостоков

Защита водосточных систем

Водостоки из оцинкованной стали не являются полностью защищёнными. Удаление цинкового слоя даже на самом незначительном участке подвергает металл коррозии. Как следствие – появление ржавчины и снижение срока эксплуатации. А повреждение поверхности может получиться по разным причинам, самая распространённая – ветки, листья и мусор, которые на крышу заносит ветер, а затем с водой они смываются в систему водоотведения.

Это тоже важно знать: Установка водостоков для крыши своими руками

Решается проблема сегодня достаточно просто и эффективно – установкой разного вида решёток. Изготавливаются последние из той же оцинковки, пластмассы, нержавеющей стали, чугуна, латуни. Выбор огромен. При этом чисто конструктивно решётки могут быть со щелями или круглыми отверстиями.

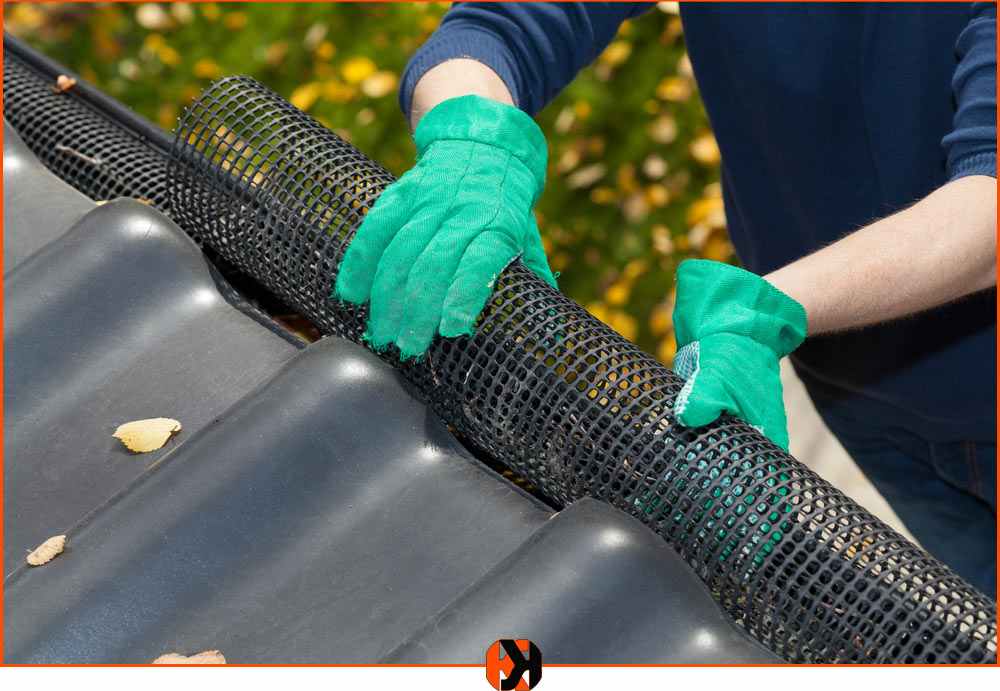

Сетка для защиты водостоков от мусора

Крепятся они к горизонтально уложенным желобам (лоткам) разными способами, где необходимо отметить самый простой – с помощью защёлок. Основное требование к установке – нахождение решётки ниже края кровельного материала на 25–40 мм. Задача же хозяина дома – периодически проводить чистку решёток, лучше в конце осени после окончания листопада.

Водостоки оцинкованные сегодня очень востребованы. И хотя по некоторым позициям они уступают другим разновидностям, по ценовой составляющей им равных нет. Да и внешний вид их стал намного лучше, особенно это относится к окрашиваемым моделям.

Как избежать ошибок в выборе ↑

Отметим несколько критериев, на которые нужно обратить внимание в первую очередь:

  • Диаметр водослива. Данный показатель колеблется в пределах 5–15 см. Диаметр должен соответствовать углу наклона кровельного ската, и чем уклон больше, тем больше и диаметр.
  • Стоимость. Наиболее доступный вариант – водосливы из пластика, а также конструкции из оцинковки. Водостоки из меди, цинка и титана – самые дорогостоящие.
  • Вид кровельного покрытия. Для битумной и керамической – подойдет пластиковый вариант, для металлочерепичной либо из профнастила – нужны исключительно изделия из металла.
  • Вес. До того, как выбрать и затем установить водостоки для крыши не забудьте, что для фиксации металлических изделий необходим надежный стропильный каркас;
  • Климат. Водосточку подбирают с учетом климатических особенностей региона строительства, температурного режима на данной местности.

Какой водосток выбрать в итоге решает хозяин дома. Чтобы купить надежное изделие, изучайте отзывы о предлагаемых на рынке товарах, и останавливайте свой выбор только на изделиях проверенных производителей.

Можно ли сэкономить на водостоке?

Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.

Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб. Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений. Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов.  Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.

На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.

С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.

Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.

Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.

Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.

Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие

Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Практические советы по монтажу металлического водостока для крыши

Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента.

Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками.

Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

  • оцинкованные;
  • с покрытием из полимеров;
  • медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

  • надежность;
  • устойчивость к температурным колебаниям (от -60 до +130°C);
  • прочность;
  • устойчивость к воздействию окружающей среды;
  • способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

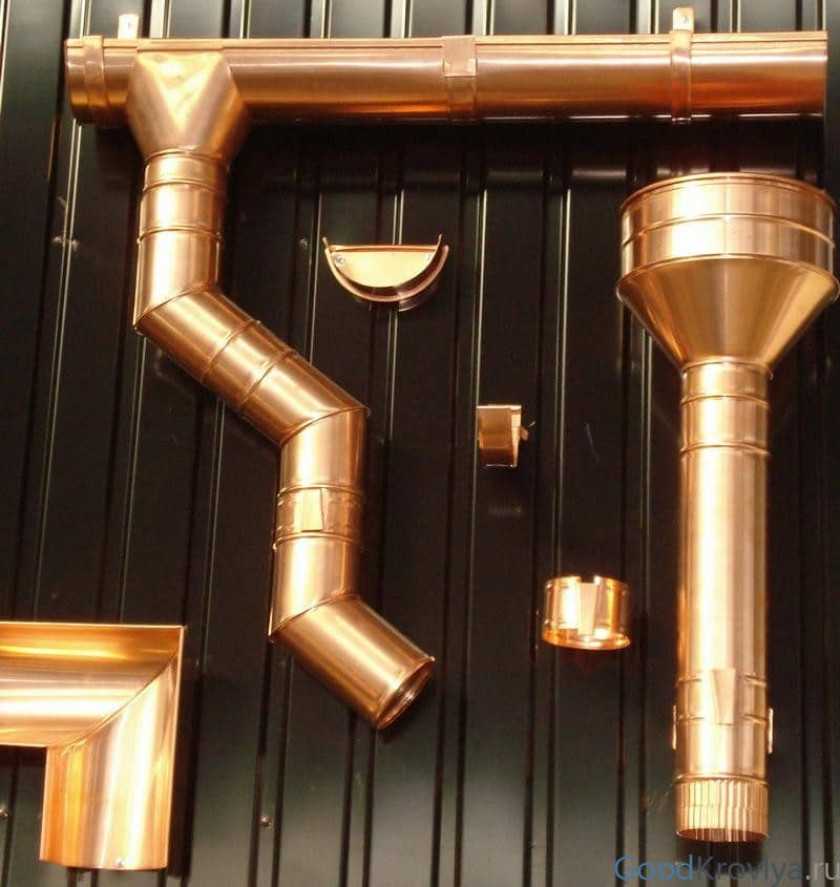

Стоимость медной конструкции достаточно высока

  • более высокую стоимость, чем у пластиковых;
  • склонность к коррозии при появлении царапин;
  • сложная установка и крепление;
  • большой вес конструкции;
  • крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Чаще всего устанавливают водостоки круглой формы

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

  • Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
  • Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

  • Прямоугольную.
  • Круглую.
  • Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

  • Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
  • Высокая прочность и износостойкость.
  • Небольшой вес конструктивных элементов.
  • Широкий диапазон рабочих температур: от –38 до +65 градусов.
  • Простой и быстрый монтаж.
  • Широкая цветовая гамма и разнообразие форм.
  • Доступное техническое обслуживание и уход.
  • Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

  • Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
  • Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
  • Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
  • Склонность к существенному линейному расширению.

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

  • Высокая прочность и надежность.
  • Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
  • Высокая пожарная безопасность.
  • Широкий диапазон температур: от –58 до +125 градусов.
  • Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

  • Существенную массу конструктивных элементов.
  • Сложность проведения монтажных работ.
  • Незначительную цветовую гамму.
  • Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
  • Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
  • Высокую стоимость материалов и комплектующих для изготовления системы.

Этап V. Установка крепежных элементов

Для оцинкованного водостока, ввиду его легкости, самым рациональным считается метод крепления на стропильные ноги. Этот вариант идеален для крыш с большой поверхностью. Устанавливать таким способом водостоки можно только до укладки кровельного покрытия. В качестве крепежного элемента здесь используются комбинированные кронштейны, с удлинителями. Их фиксируют прямо к стропильной ноге, если шаг стропил не больше 60 сантиметров:

Еще одни вариант – установка крепежного элемента на обрешетку, если шаг стропил не превышает 60 см. Особенно часто этот метод встречается, если крыша покрыта металлочерепицей или ондулином.

А проще работать с кронштейнами, которые крепят к боковой стороне стропил. По сути, уклон желоба и создается за счет того, что каждый следующий кронштейн крепится несколько ниже, чем предыдущий.

Сложнее всего прикручивать фронтальные кронштейны, ведь их нужно устанавливать на ветровую доску

В этом случае очень важно определить направление уклона желоба и вычислить разницу между уровнями первого и последнего кронштейна:

Этап I. Принимаем решение: готовая или самодельная водосточная система?

Оцинковка – это кровельное оцинкованное железо. Его главное преимущество состоит в том, что такой водосток наиболее стоек к коррозии из всех металлических и при этом обладает легким весом. С ним работать сплошное удовольствие: разрезать, обрабатывать, закреплять. Но есть существенная разница, водосток какого производителя вы будете устанавливать.

Качество и долговечность

Отметим, что производство современных оцинкованных водостоков достаточно сложное и даже высокотехнологичное. Для таких систем используется только качественные листы, которые в итоге оказываются куда практичнее и жизнеспособнее современного металлопроката или пластика. Поэтому такие водостоки – своими руками выполненные или промышленные – в конечном счете:

Все дело в том, что основном теперь такие водостоки изготавливают из качественной оцинкованной стали 0,6 миллиметров толщиной, со специальным полимерным декоративным покрытием, которое разрабатывается по современным технологиям. Например, отечественный предлагает оцинкованные водостоки со специальным защитным слоем «Пластизол» 100 мкм или же «Пурал» 50 мкм. Такая продукция долговечна, отличается простотой сборки и многообразием дизайнерских решений.

К слову, оцинкованные водостоки с полимерным покрытием сегодня также выпускают фирмы Ruukki (финляндия), Siba (швеция), Aquasystem (Германия–Россия), «Металл профиль» и «Ламиера». Такие желоба и трубы покрываются цинком и полимерным материалом еще в заводских условиях. Все это позволяет им быть устойчивым к механическим повреждениям, коррозии и выцветанию. При этом цветовая гамма их достаточно широка, и вы без труда подберете систему под цвет имеющейся крыши или фасада.

Известны также своим качеством оцинкованные водостоки фирмы Lindab, Fricke Braas. В таких водостоках случайные повреждения легко выправляются, а места протечек – запаиваются.

Если же вы не слишком разбираетесь в брендах, или у вас появилась неплохая возможность приобрести качественную оцинкованную водосточку у знакомых, тогда помните, к оцинкованным водостокам существует свои требования качества, благодаря которым вы можете определить, насколько долговечную систему вы приобретаете для своего дома

Итак, внимательно рассмотрите контрольные образец труб: внешняя поверхность листа должна быть идеально чистой, с непрерывным покрытием – это очень важно. Никаких мелких растрескиваний, ни наплывов окраски не должно быть

Также у такой трубы все края должны быть идеально ровными!

Основные и дополнительные элементы

Готовая водосточная система из оцинкованной стали включает в себя все необходимые крепежные элементы: крюки, хомуты, охваты, изогнутые колена, заглушки и т.д. Их задача – обеспечить необходимую герметичность отвода воды в нужном направлении. Поэтому вы без проблем сможете установить такую систему на железобетонной, кирпичной или деревянной стене, любой конфигурации и в нужном направлении.

Причем сам водосток из такого материала вовсе не должен быть исключительно полукруглым. Буквально лет 30 назад на российском рынке появились желоба из оцинковки с прямоугольными и более сложными профилями, который красиво имитируют карниз:

Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента
Описание и особенности установки

Кронштейны

Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

Водосточные желоба

Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли.
Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы.
Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

Повороты желобов

Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители

Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

Воронки для сбора воды

Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы

Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.

Колена и тройники для водосточных труб

Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.

Хомуты для фиксации водосточных труб

Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

Водоотводящие трубы

Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Устройство наружного водостока

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

  • инструмент для вальцовки;
  • молотки;
  • ножницы по металлу;
  • форму для изготовления желобов;
  • инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

  1. Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
  2. Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
  3. Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
  4. Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
  5. Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
  6. Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

  • Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
  • Уклон желобов проверяют уровнем, теодолитом или нивелиром.
  • Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
  • Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора

Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.
