Установка водосточной системы на крыше: комплектующие и этапы работ, фото

Как правильно установить водостоки на крыше ↑: другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

https://youtube.com/watch?v=bcAOFTDAkUI%3F

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

Особенности монтажа

Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.

Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.

Порядок установки водостоков на крыше

Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).

Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.

Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.

Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.

Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.

Все подробности монтажа водостока из пластика показаны на видео.

Водосток из пластиковых бутылок

В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.

Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.

Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.

Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.

Общие сведения

Разновидности водостоков

Правильно смонтированный водосток гарантирует бесперебойный отвод дождевых осадков, талых вод в течение всего года, без образования ледяной корки, лиственных и пыльных пробок. Выбор конструкции зависит от вида крыши, особенности погодных условий на местности, а также от вкусовых предпочтений хозяина.

Чтобы правильно организовать систему слива осадков с крыши, стоит определиться с местом расположения стоков, уяснить конфигурацию системы, подобрать соответствующий материал, из которого выполнены детали водостока.

Типы водоотводной системы

Тип кровли, климатические особенности, вид здания влияют на выбор водостока.

Для водосточной системы в доме применяют следующие варианты:

Инструкция по монтажу водосточной системы

Шаг за шагом рассмотрим, как производить монтаж водостоков.

Этап 1. Крепление кронштейнов

Кронштейны для водосточного желоба. (фото №5)

Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.

Металлические кронштейны — если желоба крепятся к стропилам.

Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.

Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны

Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр

Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.

Кронштейны из пластика можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.

Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см

Важно также обеспечить уклон для естественного движения воды по направлению к трубе

Этап 2. Установка желобов

Установка водосточного желоба. (фото №6)

Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.

Этап 3. Крепление воронки

Крепление воронки. (фото №7)

Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).

Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.

Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.

Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.

Этап 5. Монтаж муфт желобов

При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».

Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.

Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.

Этап 6. Монтаж угла желоба

Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.

Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.

Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».

Этап 7. Крепление заглушки

Крепление заглушки. (фото №8)

Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.

Этап 8. Монтаж колена трубы

Колено трубы. (фото №9)

Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

Этап 9. Монтаж трубы

Монтаж трубы. (фото №10)

Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.

Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.

Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.

Этап 10. Монтаж хомутов

Верхний хомут устанавливаем под коленом водосточной трубы.

Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.

Этап 12. Установка слива

Слив устанавливаем в нижней части трубы. Закрепляем саморезами.

Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.

Как установить жалоба на крышу

1 Виды крепежных элементов
2 Способы
2.1 Способы крепления желобов
2.2 Способы крепления сливных труб
3 Проведение монтажа
3.1 Монтаж водостоков
3.2 Монтаж сливных труб
4

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Элементы водостока

Для крепления водостоков используются следующие виды крепежных элементов:

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать

Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению

Проведение монтажа

ПВХ водосток

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

строительный уровень;
рулетка;
отвес;
строительный шнур;
линейка-угольник;
ножовка по металлу.

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

свес должен выступать относительно ближнего к дому края водостока на 25−65%;
дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
Закрепите сливную воронку водостока (по линии шнура).
Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

Монтаж труб выполняется в направлении снизу-вверх.
Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
Шаг установки хомутов составляет 1,8 метра.
Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли

Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно вывести влагу в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
Внутренний. Прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы, как правило, для скатных кровель.

На крышах без чердака снег будет подтаивать практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Как рассчитать материал

Перед тем, как установить водосточную систему для крыши, необходимо провести ее расчет. Проще всего доверить эту процедуру консультантам той фирмы, которая занимается реализацией водосточных систем. Также это могут сделать профессиональные монтажники кровли. Если же приходится подсчитывать материал самостоятельно, то удобнее всего начать с желобов. Для определения их общей длины суммируют длину всех скатов, с которых будет осуществляться сбор воды. Имея на руках этот показатель, довольно легко подсчитывается также число воронок, которые обычно устанавливаются с частотой 1 шт/10 м погонных.

Водосточные трубы приобретаются в таком же количестве, что и воронки. Их длина соответствует высоте кровли. Повороты высчитываются индивидуально, на что влияет конфигурация конкретного фасада. Хомуты и кронштейны также не сложно подсчитать. На каждый погонный метр желоба потребует один кронштейн. Хомуты подсчитываются по высоте здания: на каждом отдельном участке водостока должно быть не менее одного хомута.

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

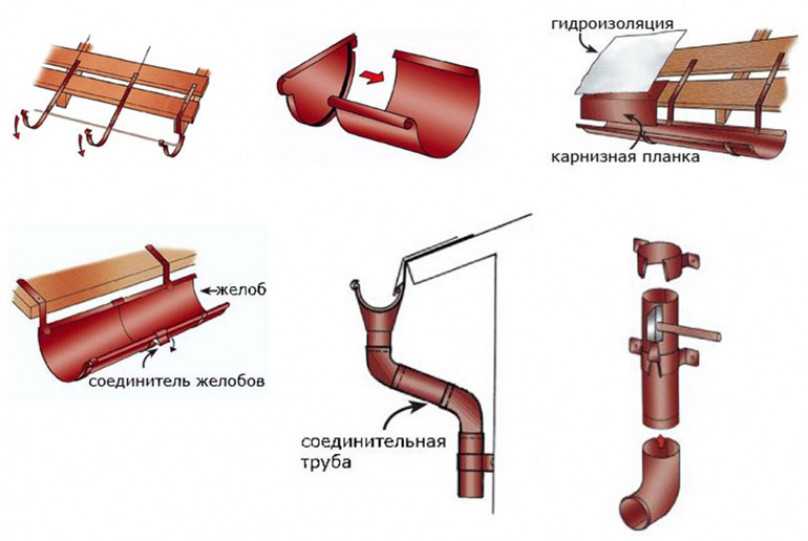

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.
