Подключение газового котла Будерус к электрической сети

Современные газовые котлы отопления комплектуются «умной автоматикой». Она сложна, способна управлять множеством рабочих процессов без вмешательства человека. Электронный модуль питается от электрической сети. Немецкие агрегаты поставляются в двух комплектациях: с типовой розеткой или с кабелем прямого подключения. Но при любом способе коммутации оборудование нужно запитывать через индивидуальный автомат. Модификацию с вилкой нужно располагать рядом с розеткой, но не над ней. Такое решение купирует риски коротких замыканий при протечках.

Агрегату необходимо заземление. Для этого лучше выбрать точечный комплект, который в установке занимает площадь в 0,25 м2. Заземление можно разместить возле дома или в подвале.

Заземление котла https://eco-kotly.ru/wp-content/uploads/6/0/8/60807c23083ae882c35c8fc8d9723247.jpg

Тонкая автоматика чрезвычайно чувствительна к параметрам напряжения в сети. Если его уровень недостаточен или синусоида на выходе не имеет идеальной конфигурации, электронный модуль быстро утратит функциональность, а затем и работоспособность. Чтобы избежать таких поломок, агрегат к электрической сети подключают через стабилизатор. А для продолжения работы оборудования при отключениях электричества нужно использовать ИБП или генератор.

ИБП для газового котла отопления https://cdn.220-volt.ru/content/products/528/528677/images/original/_/2.jpeg

Как настроить газовый котел Buderus

Основная настройка котлов Buderus производится на предприятии-изготовителе. После приобретения необходимо лишь внести некоторые коррективы, необходимые для наиболее эффективной работы агрегата в заданных условиях.

Как правило, требуется установка рабочих пределов давления газа и температуры ОВ (отопительной воды).

Параметры подачи газа настраиваются с помощью регулировочных винтов газовой арматуры, с одновременным контролем результата действий на панели управления. К измерительному штуцеру подключается U-образный манометр, с помощью которого определяются пределы давления газа.

На это время надо запустить сервисный режим 1.2.F (максимальная производительность).

Настройка температуры выполняется с панели управления. Нажатием кнопки «-» вызывается зимний режим (включен отопительный контур).

Затем нажимают кнопку «ОК», на дисплее после этого появится температура ОВ (прямой, или подающей линии).

С помощью кнопок «+» или «-» набирают необходимые значения и вновь нажимают кнопку «ОК».

Для установка летнего режима выполняются те же действия, только при настройке значения нажимают на кнопку «-», пока на дисплее не появятся точки. Затем нажимают «ОК», на дисплее постоянно будет гореть зачеркнутый значок радиатора, обозначающий отсутствие функционирования нагрева теплоносителя.

Особенности эксплуатации газовых котлов этого бренда

Эксплуатация агрегата максимально проста и незатруднительна. От пользователя не требуется технических знаний и выполнения сложных операций. Владелец котла должен выполнять:

настройку температуры и изменение сезонных режимов;

Отображение на дисплее текущей информации https://mbt-ug.ru/image/cache/catalog/Otoplenie%20i%20vodosnabgenie/kotli/gazovie/buderus/buderus_logamax_gb062-3-1000×1000.jpg

• сливать теплоноситель в конце отопительного сезона, а в начале следующего — заполнять систему водой, ориентируясь на показания манометра;
• если на дисплее появилась ошибка, нужно нажать «ОК» и удержать, пока сообщение не исчезнет, поскольку причиной могут быть скачки напряжения;
• если при повторном включении сообщение выводится снова, нужно вызвать мастера.

Ежегодное техническое обслуживание котлов Buderus выполняют сотрудники сервисных центров. В ТО входят такие работы: прочистка теплообменника, очистка дымохода от продуктов сгорания, регулировка контактов платы управления, другие мероприятия. Владелец может убирать сажу и пыль с корпуса.

Важно! Гарантии производителя действительны только при условии ремонта и техобслуживания мастерами сервисного центра. Любое вмешательство владельца в конструкцию и работу отопительного оборудования Будерус расценивается как одностороннее расторжение договора от владельца

Что нужно сделать перед запуском конденсационного котла Logamax Plus GB 072, рассказано в видео

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Газовые котлы «Buderus»

Природный газ остается самым дешевым топливом, поэтому популярность газовых котлов только растет. Одноконтурные газовые агрегаты используются в обогреве. Двухконтурные напольные или настенные модели легко справляются с двумя функциями, необходимыми для комфортного проживания в частном доме: отоплением и нагревом горячей воды.

Производством газовой бытовой и промышленной техники марки Buderus занимается известная компании Bosch Thermotechnik GmbH. Кроме газовых агрегатов изготавливают электрические, твердотопливные и работающие на дизельном топливе котлы.

Газовые модели Buderus – самая большая группа отопительного оборудования. Это связано с популярностью техники, производимой специально для климатических условий России

Котлы разнообразны по конструкции и способу установки, бывают одно- и двухконтурными, с открытой или закрытой камерой сгорания.

Актуальные модели, работающие на газе, можно разделить на 4 группы:

• настенные конденсационные;
• настенные традиционные;
• напольные конденсационные;
• напольные чугунные атмосферные.

Выбор модели по способу размещения зависит от мощности агрегата. В квартирах старого жилфонда, этажностью до пяти, и в небольших по площади загородных домах используют настенные агрегаты. Большие частные здания, коммерческие предприятия, производственные цеха обустраивают, устанавливая напольные варианты.

Особенности в конструкции не принципиальны, но все же имеются, но неисправности обычно одинаковы, как и способы их устранения.

Для хорошей работы газового котла важно все: правильный монтаж агрегата и дымохода, регулярное обслуживание, соблюдение правил эксплуатации, своевременная чистка и замена деталей, качественное топливо. Если хотя бы один пункт перестанет соответствовать требованиям, возможны поломки

Наиболее частые из них:

Если хотя бы один пункт перестанет соответствовать требованиям, возможны поломки. Наиболее частые из них:

Галерея изображений

Фото из

Загрязнение теплообменника минеральными включениями

Горелка не зажигается или тухнет

Разъединение контактов проводов датчиков

Поломка электронной платы управления

Часто трудности в эксплуатации возникают просто по невнимательности, когда пользователь забывает повернуть газовый кран или подключить электричество. Подробнее о поломках и их способах их исправления – ниже.

От каких факторов зависит работа газового котла?

На производительность газового котла влияют разные факторы. Если вы еще не купили данное устройство, а только планируете его приобрести, учтите, что главным условием для его установки является наличие централизованного газоснабжения. Некоторые считают, что смогут обойтись баллонным газом, но это существенно увеличит расходы. В этом случае лучше установить электроотопление.

Оптимальная работа  зависит от следующих критериев:

1. Конструкции котла – они могут быть одноконтурные, двухконтурные, навесные, напольные и т.д.
2. КПД – номинального и реального.
3. Правильной организации отопления в доме: мощность котла должна соответствовать площади обогреваемых помещений.
4. Техническое состояние оборудования.
5. Качества газа.

Теперь подробнее рассмотрим, как можно оптимизировать каждый из критериев, чтобы добиться максимальной производительности устройства.

Конструкция котла

Котлы бывают одноконтурные и двухконтурные. К первому придется докупать бойлер косвенного нагрева, чтобы он смог нагревать воду. Двухконтурный вариант предпочтительнее, так как он укомплектован всем необходимым для производства горячей воды и отопления дома. Для удобства использования приоритетным режимом в таком котле является подача горячего водоснабжения. Это значит, что при включении подачи воды, отопление прекращается.

…

Существуют настенные и напольные газовые котлы. Первые обладают меньшей мощностью и смогут обогреть только помещение площадью до 300 м². Если ваш дом больше, необходимо будет приобрести еще один навесной или напольный котел.

Номинальный и реальный КПД

В инструкции к любому газовому котлу указывается номинальный КПД, обычно он составляет 92-95%, у конденсационных моделей – около 108%. Однако реальный показатель обычно на 9-10% ниже. Еще больше снижает его наличие различных видов теплопотерь:

1. Физический недожег – этот показатель зависит от объема лишнего воздуха, находящегося в агрегате в процессе сжигания газа. Также на него влияет температура уходящих газов: чем она выше, тем ниже КПД котла.

1. Химический недожег – этот показатель колеблется в зависимости от объема окиси угарного газа, которая появляется от сгорания углерода.
2. Теплопотери, которые уходят через стенки котла.

Повысить реальное КПД устройства можно следующими способами:

1. Снижением показателя физического недожега с помощью регулярной чистки сажи на трубопроводе и уборки накипи с водяного контура.
2. Уменьшением количества лишнего воздуха путем установки ограничителя тяги на дымоходную трубу.
3. Регулировкой положения заслонки поддувала таким образом, чтобы достигалась максимальная температура теплоносителя.
4. Регулярной очисткой копоти на камере сгорания, из-за которой увеличивается расход газа.

Увеличить КПД газового котла позволит замена дымохода на более инновационный. Большая часть традиционных отводных труб слишком зависят от погодных условий. На замену им пришел коаксиальный дымоход, который отличается стойкостью к температурным перепадам и способен повысить КПД, а также сэкономить топливо.

Обратите внимание! Некоторые владельцы газовых котлов допускаю ошибку – выливают теплоноситель и заливают водопроводную воду. Делать этого не стоит, так как новая сантехническая вода, нагреваясь, оставляет накипь на стенах трубопровода

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Внимание! Перед каждой сезонной эксплуатацией необходимо проверять работу датчиков безопасности. Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа

Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

• неисправность газового крана;
• засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
• сильная тяга воздуха;
• низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Внимание! Для диагностики и ремонта автоматики газового котла необходимо приглашать специалиста. Неумелые действия могут усугубить проблему и повлечь нежелательные последствия

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

Датчик тяги газового котла – это специальное приспособление в газовом оборудовании, цель которого вне зависимости от стоимости, возможностей функционала и конструкции – безопасность.

Представляет собой автоматику , которая отвечает за охрану человеческого здоровья от чрезмерного скопления угарного газа, а также гарантирует безаварийную работу всей конструкции.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Датчик тяги для газовых котлов Beretta Ciao

Виды котлов, характеристики моделей

Сейчас на рынке представлено несколько моделей котлов Будерус, о которых и пойдет речь ниже:

1. Чугунные изделия относят к типу долгого горения. Основной их особенностью является турбина, которая подает в топку воздушную массу для поддержания горения твердого топлива. Для таких установок лучше всего использовать уголь, кокс или древесину, можно прессованную. В зависимости от мощности необходимой для обогрева помещения можно выбрать одну из пяти модификаций. Устанавливается котел в системах отопления насосного типа, и может быть как самостоятельным, так и вспомогательным источником тепла. Чугунный котел может применяться для отапливания частных домом иди складских помещений, размер которых не превышает 400 кв.м. Прибор имеет компактные размеры, поэтому не требует для своей установки много места. Является очень экономичным и надежным. Единственным недостатком в работе агрегата является необходимость загружать топливо в ручную, что иногда отбирает время.
2. Твердотопливные котлы со стальной камерой для выгрузки топлива делятся на 8 типов в зависимости от мощности: от 12 до 45 кВт. Такой вид в качестве топлива принимает уголь, кокс и дрова. Может быть установлен в гравитационных системах отопления в качестве самостоятельной установки или вспомогательного элемента отопления при имеющемся газовом оборудовании. Агрегаты со стальным баком сгорания используются для отопления квартир, коттеджей или рабочих помещений от 120 до 300 кв.м. В зависимости от твердотопливных чугунных установок, стальные немного дешевле, а поэтому более доступны широкому кругу потребителей.
3. Для ценителей комфорта, экономичности и высокого качества среди моделей котлов Будерус представлены также стальные приборы пиролизного типа с первичной и вторичной камерами сгорания. Основная топочная камера позволяет использовать поленья размером до 58 см, что уменьшает затраты времени на приготовление топлива. Изготавливаются такие установки в четырех модификациях мощностью от 18 до 38 кВт. Оснащение котла внешними приборами управления воздушным потоком и дымовой тягой позволяет избежать попадания гари в отапливаемое помещение. Производительность данной модели выше на 4-7% чем у моделей представленных выше, что способствует экономичному потреблению топлива. Обогревая помещение до 300 кв.м., установка практически не вырабатывает гари, а значит про ежедневные чистки можно забыть. Единственным недостатком при всех описанных преимуществах является высокая стоимость, до 100000 рублей, которая вызвана наличием описанных ранее функций.Обобщив информацию следует отметить, что практически все котлы Будерус способны работать на любом твердом топливе, лишь те которые помечены буквой D принимают в качестве сырья только древесину.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки»).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

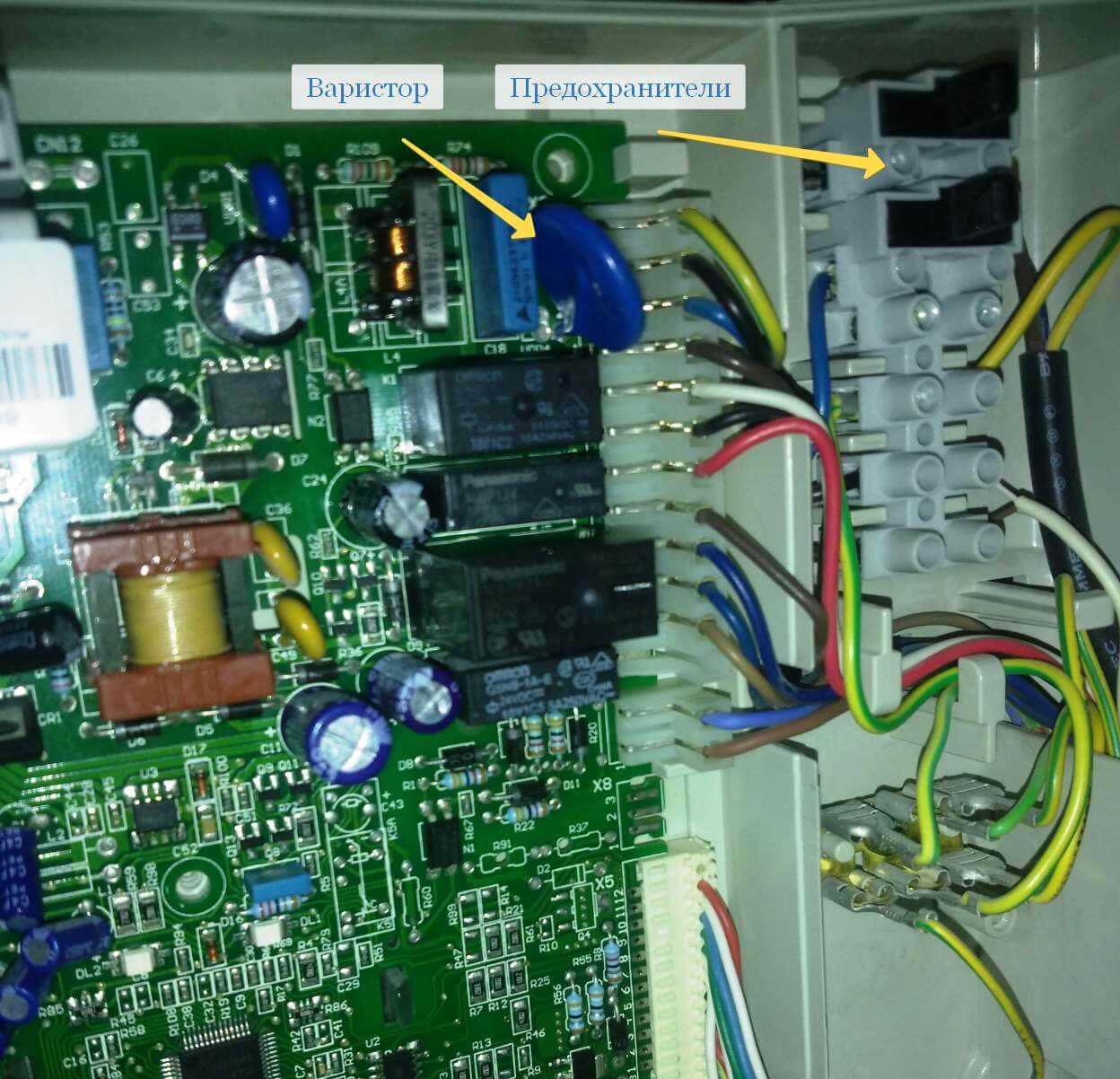

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

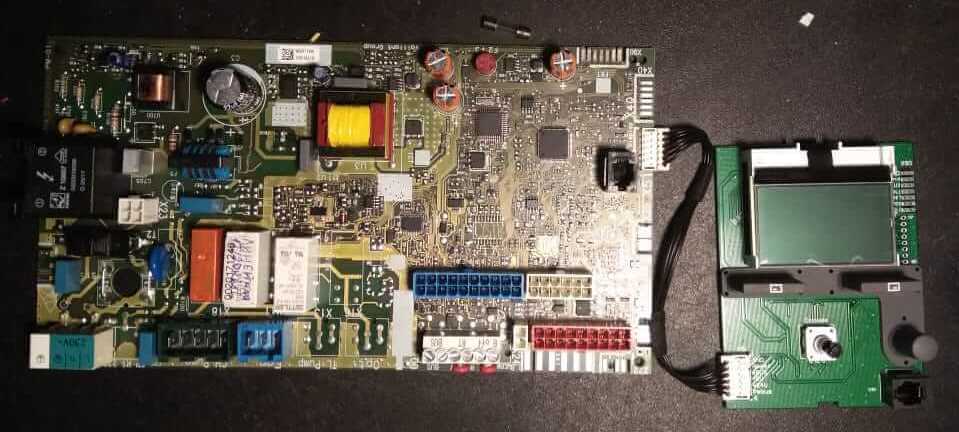

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.
