Котел ферроли 24 квт настенный: ошибки. газовый двухконтурный котел ferroli fortuna f 24: инструкция неисправности

Как настроить

Основная настройка котла Ferroli производится на предприятии-изготовителе. При первом запуске производится дополнительная корректировка параметров всех коммуникаций для обеспечения полного соответствия режимов работы системы и подачи ресурсов — газа, воды, напряжения.

Также определяются верхняя и нижняя границы температуры и давления жидкостей, газа, прочие важные параметры.

Большинство действий производится с наружной панели управления, открывать кожух приходится только при проведении сложных ремонтных работ или для подключения комнатного термостата.

ОБРАТИТЕ ВНИМАНИЕ!

Выполнять настройку должен мастер из сервисного центра, иначе утратит силу договор гарантии или произойдет выход из строя важных узлов агрегата из-за неправильного режима эксплуатации.

Другие неисправности газовых котлов Ferrolli

Рассмотрим менее распространенные ошибки, возникающие при эксплуатации.

Дополнительные коды ошибок системы

a09 – наличие дефекта в газовом контуре. Проверьте на чистоту и отсутствие поломок в проводах и соединительных контактах газового контура. Дополнительно вычислите сопротивление катушки модулирующего клапана, оптимальный показатель – 24 Ом, запорный клапан – 65 Ом. Если показатели противоположны данным значениям, то составляющие следует заменить;
f11 – неисправность в терморезисторе подачи горячей воды. Необходимо проверить соединительные контакты и провода датчика с платой на отсутствие дефектов и замыкание;
a48 – электрическая неисправность газового клапана. Главная причина в поломке платы или самого газового клапана. Необходимо совершить диагностику и последующую замену деталей;
f50 – размыкание в цепи газового клапана, низкая сила тока на катушке модуляции. Исправление ошибки аналогично инструкции к коду a48;
a41 – сообщает пользователю о неизменности температуры при теплообмене горячей воды. Проверить датчик температуры и его соединительные контакты с платой на исправность, путем их прозвона. В большинстве случаев требуется их замена.

Не запускается котел/не включается горелка

Большинство моделей не имеют определенную индикацию, которая касается подобных проблем. Сначала убедитесь в равномерной подаче электрического питания для котла. Проверьте автомат питания на дефекты, измерьте вольтметром место подключения оборудования и попробуйте подключить его снова. Если не включается горелка у котла Ферролли 32 или других моделях, дополнительно необходима диагностика электрода ионизации пламени.

При неисправностях котла Ферроли Domiproject f24, c24 – показатель появившейся проблемы.

Почему падает давление. Причины

Самый быстрый способ вернуть давление котла ,Котел Ferroli f 24 ошибка f37

Первостепенный источник проблемы – в протечке теплоносителя. Следует осмотреть всю систему водоснабжения на предмет течи. Устранив выявленные дефекты, запустите котел для дальнейшей работы.

⇐ Читаем подробно

При экстремальном падении давления не повышается температура отопления. Также причиной может являться обилие воздуха в системе. Необходимо развоздушить составляющие системы, перезапустить котел.

Любая ошибка проявляется сразу после выявления системой наличия поломок, браков, дефектов и пр. Практически каждую причину можно устранить своими руками, не прибегая к помощи мастеров или полного демонтажа всей системы

Важно всегда обращать внимание на оповещения системы и решать проблему сразу по мере её поступления, избегая развития необратимых последствий

Почему падает давление

Падение давления в котле может быть следствием трех причин:

Появление протечки в отопительном контуре (в том числе, и в самом котле). Особенностью этого варианта является постоянство процесса, поскольку теплоноситель не перестанет уходить, сколько бы систему ни подпитывали. В этом случае надо отыскать место протечки. Прежде всего, надо проверить состояние сливного крана или клапана, не открыт ли он, или не вышел ли из строя. Если никаких неполадок в этом узле не обнаружено, последовательно проверяют весь отопительный контур. Иногда забывают закрыть кран сброса на радиаторах, возникают свищи на трубопроводах, выходят из строя соединения. Сложнее всего обнаружить протечку, если кран питает систему водяного теплого пола, залитую в бетонную стяжку. Обнаружить проблему можно по мокрому пятну на полу или на потолке нижнего этажа, и то для этого нередко приходится снимать напольное покрытие или натяжной потолок.
Отказ циркуляционного насоса. Эта проблема сразу обнаруживается системой самодиагностики, да и проверить работоспособность насоса легко. Достаточно произвести визуальный осмотр элемента, и принять соответствующие меры.
Разрыв мембраны расширительного бака. В этом случае давление будет падать, пока теплоноситель не заполнит весь объем, после чего процесс прекратится.Затем возможно неконтролируемое повышение давления, особенно интенсивное при повышении температуры ОВ. Если обнаружится, что проблемный элемент — именно расширительный бак, надо срочно принимать меры для ремонта или замены узла. Иначе, при температурном расширении жидкости, из строя выйдет теплообменник или иной элемент системы, что потребует значительных расходов на ремонт и восстановление работоспособности котла.

Котлы от Ferroli

Настенные и напольные модели

Несмотря на очень широкий ассортимент установок для обогрева жилых и производственных помещений, львиную долю прибыли компании Ferroli приносят именно газовые отопительные котлы – настенные и напольные. При этом именно в сегменте настенных бытовых газовых котлов отопления наблюдается самое большое разнообразие.

Связано это с тем, что компактные настенные модели имеют ряд преимуществ в использовании:

Во-первых, такой котел можно устанавливать непосредственно в жилом помещении, так как для него не требуется отдельная котельная.
Во-вторых, если ранее требуемую для отопления мощность могли обеспечить только крупногабаритные установки, то сегодня за счет использования современных технологий даже небольшой котел способен обогреть до 300 квадратных метров жилой площади.
Простота монтажа – еще один аргумент в пользу выбора небольших моделей, монтируемых на несущую стену помещения. Конечно, устанавливать котел своими руками не стоит, поскольку это требует специального допуска – но вот стоимость монтажа напрямую зависит от его сложности!

Не последнюю роль также играет и цена. Хоть продукцию компании Ferroli нельзя отнести к наиболее дешевому ценовому сегменту, но все же среди навесных моделей можно подобрать вполне доступный вариант.

Применение и комплектация

Котлы от компании Ferroli могут быть использованы в таких направлениях:

Во-первых, для отопления частных домов и коттеджей. Как мы указывали выше, мощность вполне позволяет.
Во-вторых, компактные размеры позволяют применять эти установки даже в многоквартирных домах для организации индивидуального отопления.

Для эффективного осуществления этих функций установки от Ferroli комплектуются следующим оборудованием:

Камерой сгорания открытого или закрытого типа (соответственно, имеют маркировку С или F).
Битермическим теплообменным баком из медного сплава.
Автоматической системой управления работой горелки на безе микропроцессорного блока.
Защитой от промерзания, перегрева или образования внутренней накипи.

Также в базовую комплектацию входит узел, отвечающий за модуляцию пламени и ионизационная система контроля интенсивности горения. Благодаря этому котлы Ferroli полностью защищены от возможных утечек газа.

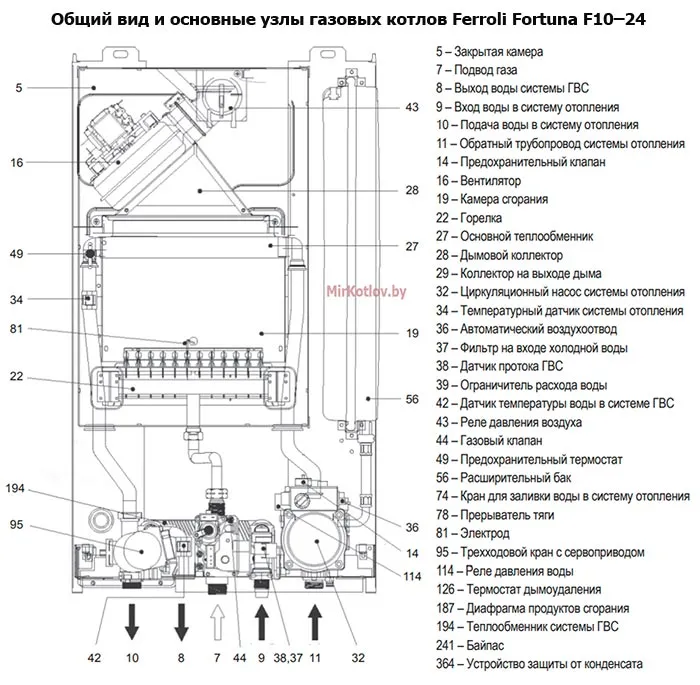

Внешний вид котлов, а также расположение основных элементов показаны на фото. Входящая в комплект каждого изделия инструкция наглядно демонстрирует процесс подключения котла к сети, а также последовательность регулировки его основных функций. Установка газовых котлов отопления Ферроли должна производиться лишь специалистами, и никакой самодеятельности!

Почему падает давление

Падение давления в котле может быть следствием трех причин:

Появление протечки в отопительном контуре (в том числе, и в самом котле). Особенностью этого варианта является постоянство процесса, поскольку теплоноситель не перестанет уходить, сколько бы систему ни подпитывали. В этом случае надо отыскать место протечки. Прежде всего, надо проверить состояние сливного крана или клапана, не открыт ли он, или не вышел ли из строя. Если никаких неполадок в этом узле не обнаружено, последовательно проверяют весь отопительный контур. Иногда забывают закрыть кран сброса на радиаторах, возникают свищи на трубопроводах, выходят из строя соединения. Сложнее всего обнаружить протечку, если кран питает систему водяного теплого пола, залитую в бетонную стяжку. Обнаружить проблему можно по мокрому пятну на полу или на потолке нижнего этажа, и то для этого нередко приходится снимать напольное покрытие или натяжной потолок.
Отказ циркуляционного насоса. Эта проблема сразу обнаруживается системой самодиагностики, да и проверить работоспособность насоса легко. Достаточно произвести визуальный осмотр элемента, и принять соответствующие меры.
Разрыв мембраны расширительного бака. В этом случае давление будет падать, пока теплоноситель не заполнит весь объем, после чего процесс прекратится.Затем возможно неконтролируемое повышение давления, особенно интенсивное при повышении температуры ОВ. Если обнаружится, что проблемный элемент — именно расширительный бак, надо срочно принимать меры для ремонта или замены узла. Иначе, при температурном расширении жидкости, из строя выйдет теплообменник или иной элемент системы, что потребует значительных расходов на ремонт и восстановление работоспособности котла.

Особенности

Модель «Ferroli Fortuna F24 » имеет следующие габаритные размеры — 440x742x235 мм (ШхВхГ), а вес составляет 35 кг. Монтаж производится на стену, это удобно и экономит место в помещении.

Основные параметры и принцип работы. Конвекционный тип устройства предполагает выработку тепла при сгорании газового топлива, при этом работает котел на природном газе (метан, расход 2,27 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,05 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 10-25 мбар, а допустимое давление сжиженного — 37 мбар, снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД установки, при таких значениях, заявлен на очень хорошем уровне и составляет 93,1%.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 13,7 л/мин горячей воды (t=30°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения — 35-55°С.

Нагрев воды, теплоносителя в трубах. Данный котел способен выдавать 11,3 л/мин горячей воды (t=35°C). Температура теплоносителя составляет 30-85°С, а в контуре горячего водоснабжения — 35-55°С.

Первичный теплообменник. В случае «Ferroli Fortuna F24 » используется медь, ее плюсы — хорошая теплоотдача, компактность, небольшой вес, а главное, это устойчивость к коррозии.

Расширительный бак призван компенсировать расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Тем самым поддерживается постоянное давление в контуре.

Циркуляционный насос предназначен для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательной составляющей системы отопления закрытого типа, в нашем случае насос в комплекте.

Экономия топлива

Модуляция пламени горелки плавно изменяет интенсивность подачи топлива и, при необходимости, убавляет-прибавляет пламя, что уменьшает расход газа.

Автоподжиг (Электророзжиг) позволяет «Ferroli Fortuna F24 » производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

Расход газа
Значение
Природный
Сжиженный

2,27 куб. м/час

2,05 кг/час

Управление и контроль

Газовый котел «Ferroli Fortuna F24 » управляется электронным образом, оснащен дисплеем и имеет порт для подключения дополнительных устройств (обычно это термостаты, программаторы, комнатные пульты и пр.). Плюсом электронной системы является то, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения (может выйти из строя при скачках).

Термометр и манометр. Термометр необходим для контроля температуры теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Системы защиты

Газ-контроль — полезная и нужная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически выводит из нее лишний воздух, обычно работает вместе с предохранительным клапаном.

Предохранительный клапан «Ferroli Fortuna F24 » стабилизирует давление воды в контуре, при достижении небезопасного предела.

Защита от блокировки насоса активируется при длительном простое котельной установки, в этом случае насос включается на некоторое время и сам отключается. Функция полезна летом, когда контур отопления не активирован.

Защита от замерзания теплоносителя самостоятельно включает ненадолго горелку, когда температура воды падает до критической отметки и есть риск размораживания отопления. ЭкспертКотел.ру напоминает, что для этого должен быть газ и электричество.

Защита от перегрева теплоносителя отключает горелку, если зафиксировано аномальное значение температуры воды.

Подключение

Размер для подключения патрубка газа — 1/2″.
Возможно подключение раздельного дымохода — 80х80 мм.
Горячее водоснабжение — 1/2″.
Для подключения контура отопления — 3/4″.
Диаметр коаксиального дымохода — 60/100 мм.

Для электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.

Основные неисправности газовых котлов Ferroli

Конструкция котлов Ferroli отличается хорошо продуманной и качественной проработкой всех узлов и деталей.

Однако, любая система обладает слабыми местами, и газовые котлы — не исключение.

Условия работы некоторых деталей агрегатов весьма сложны, температурные нагрузки способствуют возникновению явления усталости металлов и прочих материалов.

По отзывам специалистов, к наиболее распространенным неисправностям можно отнести:

Котел не включается. Здесь могут быть разные причины и способы их устранения, одна из самых распространенных неполадок.
Падает или растет давление. Это серьезная проблема, которая приводит либо к утечке теплоносителя, что вызывает перегрев и блокировку котла, либо к превышению давления и блокировке. Особенно опасно возрастание давления, от которого детали агрегата могут лопнуть.
Отказ вентилятора или циркуляционного насоса. Потеря обеих функций означает неспособность работы системы — невозможность вывода дыма вызывает резкий перегрев и блокировку, а отсутствие перемещения жидкости имеет те же последствия, только детектированные другими датчиками.
Неполадки электронной платы управления. Причиной этих проблем чаще всего бывает нестабильное напряжение питания или отсутствие качественного заземления. Электроника котла весьма чувствительна к любым изменениям режима работы. При появлении перепадов или скачков она начинает выдавать непрерывную череду ошибок, которые не повторяются при перезапуске. Часто случается накопление статического заряда на корпусе, который передается через массу на плату управления и электрод ионизации, что вызывает появление ошибки А02 (система видит пламя, когда его нет). Решением проблемы становится полное отключение котла от системы питания на некоторое время и восстановление (или создание) качественного заземления.

Помимо перечисленных, есть масса проблем с режимом горения:

Слишком маленькое пламя.
Самопроизвольный запуск горения.
Отсутствует нагрев ГВС.
Резкое вспыхивание пламени с хлопком.

Все эти неполадки связаны с ухудшением подачи газа вследствие засорения форсунок, выхода из строя термопары или катушки топливного клапана.

ВАЖНО!

Устранение всех проблем следует поручать квалифицированным техникам из сервисного центра, самостоятельный ремонт котла может дать результат, обратный ожидаемому.

Конденсационные котлы Ferroli

Все конденсационные котлы с закрытой камерой горения.

Если полистать инструкцию по эксплуатации газового котла Ferroli, то среди конденсационных агрегатов есть следующие различия:

количество теплообменников – один или два;
материал теплообменника – нержавеющая сталь или алюминий;
материал горелки – керамика или сталь;
наличие бойлера;
наличие сепаратора воздуха.

У всех нагревателей есть дисплей, байпас и встроенный моделирующий или трехскоростной циркуляционный насос (кроме модели Energy Top W – в ней насоса нет). Конденсационные котлы имеют КПД 109%. Минимальная мощность 2,1 кВт, а максимальная – 79,5 кВт. Цены варьируются от 730 до 3000 Евро.

Еще с 1955 года известна потребителям всего мира продукция Ferroli. Газовые котлы этого производителя обладают высоким качеством и приемлемой стоимостью. Но всего лишь в течение 15 лет данное оборудование продается в России. За годы существования продукции на отечественном рынке газовые котлы упомянутого производителя заслужили положительные отзывы от покупателей и специалистов, которые осуществляют монтажные работы.

Основные неисправности газовых котлов Ferroli

Конструкция котлов Ferroli отличается хорошо продуманной и качественной проработкой всех узлов и деталей.

Однако, любая система обладает слабыми местами, и газовые котлы — не исключение.

По отзывам специалистов, к наиболее распространенным неисправностям можно отнести:

Котел не включается. Здесь могут быть разные причины и способы их устранения, одна из самых распространенных неполадок.
Падает или растет давление. Это серьезная проблема, которая приводит либо к утечке теплоносителя, что вызывает перегрев и блокировку котла, либо к превышению давления и блокировке. Особенно опасно возрастание давления, от которого детали агрегата могут лопнуть.
Отказ вентилятора или циркуляционного насоса. Потеря обеих функций означает неспособность работы системы — невозможность вывода дыма вызывает резкий перегрев и блокировку, а отсутствие перемещения жидкости имеет те же последствия, только детектированные другими датчиками.
Неполадки электронной платы управления. Причиной этих проблем чаще всего бывает нестабильное напряжение питания или отсутствие качественного заземления. Электроника котла весьма чувствительна к любым изменениям режима работы. При появлении перепадов или скачков она начинает выдавать непрерывную череду ошибок, которые не повторяются при перезапуске. Часто случается накопление статического заряда на корпусе, который передается через массу на плату управления и электрод ионизации, что вызывает появление ошибки А02 (система видит пламя, когда его нет). Решением проблемы становится полное отключение котла от системы питания на некоторое время и восстановление (или создание) качественного заземления.

Помимо перечисленных, есть масса проблем с режимом горения:

Слишком маленькое пламя.
Самопроизвольный запуск горения.
Отсутствует нагрев ГВС.
Резкое вспыхивание пламени с хлопком.

ВАЖНО!

Инструкция по эксплуатации

Инструкция к котлам ferroli описывает большую часть особенностей, системы запуска и включения, а также работу автоматики.

Чтобы включить котел требуется подать газ, после чего подключить котел к сети.
Далее, когда навесный котел будет запускаться требуется установить все ручки, которые изменяют температуру в требуемое положение. После чего отопительная система будет автоматически включаться после достижения слишком низкой температуры.
Если оба вентиля установить на минимум, устройство не будет функционировать, но потребление энергии будет продолжаться. Это происходит чтобы не началось чрезмерное замерзание в системе.

Самые популярные проблемы, которые могут возникнуть, – это низкий уровень давления, об этом устройство сообщит ошибкой f37. Пользователю в этом случае следует проверить подачу газа и воды, а также почистить систему. Если вы не хотите столкнуться с неисправностями, то должны помнить, что при отключении оборудования от системы электропитания или газовой магистрали функция антизамерзания будет отключена.

Для того чтобы исключить ущерб от замерзания, что может произойти при длительном отключении котла в зимний период, следует слить воду из котла, это касается и системы отопления, а также контура горячего водоснабжения. В противном случае вода сливается только из контура ГВС, а в систему отопления добавляется антифриз, при этом следует ознакомиться с рекомендациями производителя.

Предлагаем ознакомиться Краны на батарею отопления регулирующие фото

Инструкция по эксплуатации газового котла Ferroli указывает на возможность регулировки температуры воздуха в помещении, сделать это можно с помощью опционного термостата. Последний позволяет задать определенную температуру. При необходимости регулировки температуры воды в системе отопления следует воспользоваться пультом дистанционного управления или интерактивной панелью на устройстве.

Как настроить

Также определяются верхняя и нижняя границы температуры и давления жидкостей, газа, прочие важные параметры.

ОБРАТИТЕ ВНИМАНИЕ!

Выводы и полезное видео по теме

Пример решения элементарной проблемы при поломке котла, связанной с ошибкой показаний реле давления воздуха. Быстрый ремонт своими силами:

Очистка системы дымоотвода с помощью пылесоса:

Починить газовый котел Ferroli можно самостоятельно, если знать тип ошибки и пути ее устранения. Однако следует помнить, что газовое оборудование – элемент повышенной опасности. Поэтому все работы по обслуживанию и ремонту лучше доверить представителям газовой службы, с которой заключен договор.

В расположенном ниже блоке вы можете поделиться собственным опытом в чистке и восстановлении работоспособности газовых котлов от итальянского производителя. Не исключено, что вы располагаете полезными сведениями, которыми стоит поделиться с посетителями сайта. Делитесь информацией и фото по теме статьи, пожалуйста, задавайте вопросы.
