Установка отливов на крышу своими руками

Особенности монтажа водоотвода

Труба, воронка, соединительный элемент – всё это части системы водоотвода. Для того чтобы организовать отвод воды с крыши, используют только два сценария установки системы – с помощью наружного или внутреннего водостока. В этой статье можно посмотреть фото водоотвода с крыши.

Самостоятельно будет гораздо легче собрать внешний водоотвод. При его устройстве уклон крыши делают от центра к краям, и в углах парапета устанавливают сточные отверстия.

Однако самым распространённым вариантом установки водоотвода является внутренняя установка с электрическим обогревом воронок.

Выбирая этот вариант, нужно учитывать два главных факторов:

  • разуклонка крыши должна быть спроектирована так, чтобы вода стекала в отливы для крыши и поступала именно к воронкам;
  • сами воронки должны быть установлены с использованием гидроизоляции и жёстко прикреплены.

Кроме того, чтобы старания были не напрасны, лучше всего, кроме основной воронки, вмонтировать пару дополнительных. Это поможет сделать водоотвод воды с крыши более эффективным.

Существуют следующие виды воронок:

  • плоские — для кровли, используемой как терраса;
  • покрытые сеточкой, защищающей воронку от попадания в неё листьев и мусора.

Обратите внимание, что воронки, имеющие плоскую поверхность, нужно постоянно очищать от мусора, налипшего снега, льда, грязи

Отлив для крыши: инструкция для самостоятельного монтажа

Для обустройства кровельной системы можно использовать готовые ее составные части или изготовить их собственноручно. Главное, чтобы изделие отвечало основным требованиям :

Отливы производятся из разных материалов:

  1. Пластик. Отливы из пластика обладают достаточной прочностью, устойчивы к колебаниям температуры, выдерживают снежные и ветровые нагрузки, легки в установке, просты в эксплуатации и издают во время дождя мало шума. Срок эксплуатации водосточной системы из ПВХ превышает 50 лет. Для установки систем из пластика используют соединительные муфты, защелки с резиновыми уплотнителями и клей.
  2. Оцинкованная сталь. Данный вид водоотлива является наиболее практичным. Отливы из оцинкованной стали в большей степени устойчивы к механическим повреждениям, коррозии, а также имеют относительно большой срок службы. Изделия, толщиной менее 1 мм, подходят к любому виду кровельного покрытия. За счет полимеров, которыми отливы покрываются с обеих сторон, изделия выдерживают колебания температур в диапазоне -40 — +70 градусов Цельсия, что позволяет их применять в любых климатических зонах.
  3. Алюминий. Водоотливы из алюминия отличаются малым весом и прочностью. Гладкая поверхность, которая достигается особенностью изготовления, способствует их легкому очищению. На протяжении всего периода эксплуатации материал не теряет цвет. Соединение каналов осуществляется посредством заклепок или специального клея, а уплотнение стыков – силиконом или специальной пастой.
  4. Необработанная медь. Этим отливам характерно высокое качество, долговечность и красивый внешний вид. Однако стоимость данных изделий достаточно высока. Соединение элементов между собой выполняется пайкой или фальцовкой.
  5. Природный камень и керамика. Отливы из данных материалов не пользуются популярностью из-за их высокой стоимости.

Наиболее распространенными материалами являются пластик, сталь и алюминий.

Придерживаясь правильной технологии можно изготовить отлив для кровли в домашних условиях, что позволит сэкономить денежные средства.

Самым простым способом является разрезание трубы из оцинкованной стали (диаметром 150-160 мм) пополам по ее длине.

Два полученных желоба покрывают антикоррозийной смесью. Для создания более качественного изделия для отвода воды желательно использовать пластиковые или алюминиевые трубы.

Более сложный способ изготовления отливов заключается в использовании оцинкованного стального листа, который разрезают на несколько частей, и посредством станка придают ему необходимую форму. После этого изделие покрывают специальными защитными составами и просушивают.

Как вариант, можно использовать бутылки из пластика. Для изготовления лотков для водоотвода бутылку разрезают пополам. Чтобы сформировать вертикальные трубы от бутылки отрезают небольшую часть горлышка. Полученные детали вставляют друг в друга и плотно их фиксируют.

Такие сооружения в достаточной степени выполняют свои функции, но имеют непривлекательный внешний вид.

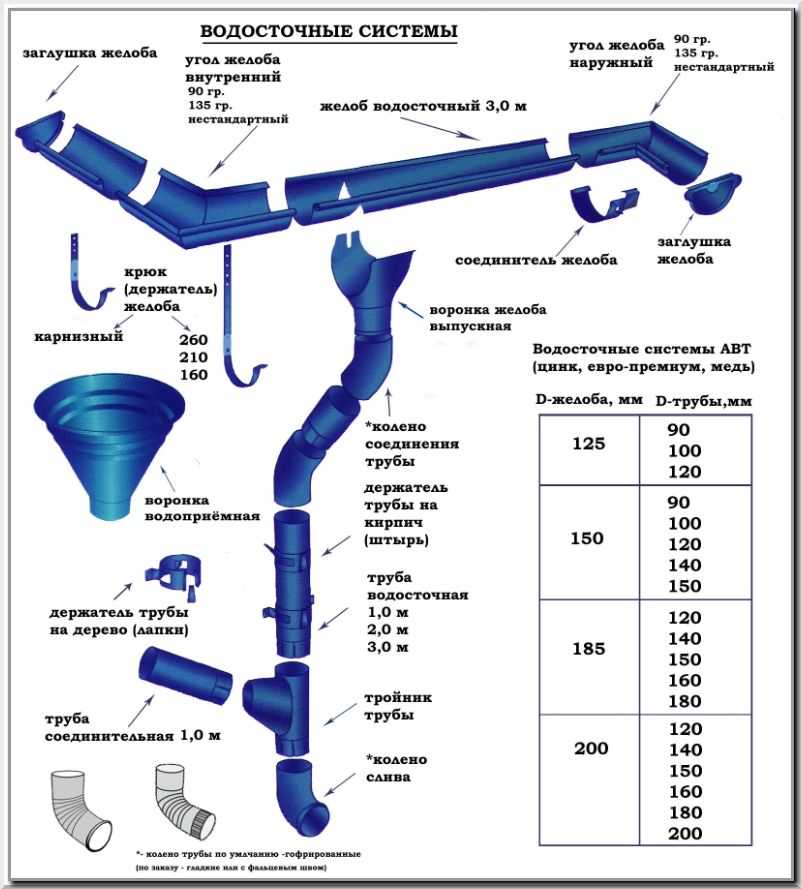

Какой бы материал ни служил основой для производства отливов, конструкция системы водоотвода состоит из элементов:

  1. Лоток для стока воды. Это основная составляющая часть конструкции, в которую поступает вода со скатов кровли, а затем стекает в водосточные трубы. Желоб собирается из отдельных деталей, длина которых зависит от вида системы.
  2. Воронки. Они являются переходным элементом между лотком и водосточной трубой. Данные принимающие фрагменты следует устанавливать по всей длине ската, через каждые 10 метров.
  3. Водостоки. Эти составляющие конструкции отвечают за отвод стоков вниз.
  4. Колодцы-приемники. Вода из водостоков поступает в приемники, затем в траншейные ямы и выводится за границы участка.
  5. Соединительные вставки. декоративные заглушки для краев, крепежные держатели и хомуты для крепления труб водостока к стене дома.

Расчет водосливных систем

Любая водосливная система для кровли будет эффективно справляться со своими задачами только тогда, когда выполняются два обязательных условия:

Правильно рассчитываются элементы системы. Не имеет критического значения, из каких материалов сделан водосток: из пластика или металла

Зато очень важно выбрать для строения оптимальные технические параметры системы. Имеются в виду не только диаметры желобов и труб, но и количество поворотов, угольников, соединителей, заглушек и прочих доборных элементов

Отсутствие даже одного из них нарушает работоспособность всей системы, придется еще раз отправляться в магазин за покупкой.
Расчет водосточной системы

Технически грамотная установка
По неизвестным причинам большинство строителей обращает внимание только на угол наклона желобов. Безусловно, это очень важный параметр, но далеко не единственный
Нужно смотреть еще и на расстояние между крюками и кромкой кровли, удаление желоба от карнизной доски. Эти значения увязываются с размерами и углом наклона скатов. Если расчеты сделать неправильно, то часть воды будет попадать не в желоба, а стекать мимо них. Какие негативные последствия появятся для фасадных стен – всем отлично известно.
Важно обращать внимание на расстояние между желобами

Установка водостоков (монтаж водосточной системы)

Пройдите тест за 2 минуты и узнайте стоимость установки водосточной системы под ключ и сроки реализации

  • Уменьшим сроки монтажа в 2 раза за счет кровельщиков с 10-летним опытом.
  • Уменьшим стоимость «под ключ» за счет 30% скидок на материал.

Общую цену (стоимость) работ на монтаж водосточной системы можно узнать, отправив письмо с размерами дома на электронную почту или позвонив по телефону. В нашей команде работают профессионально подготовленные сотрудники, мы гарантируем 100% качество работ. Ниже представлены цены на монтаж водостоков и сопутствующих товаров.

Для чего нужен водосток?

Для большинства домов нашей страны, водосточные желоба и трубы необходимы для сбора и отвода дождевой воды. Без них вода размывает грунт вокруг фундамента, разбрызгиваясь попадает на сайдинг вместе с грязью и возможно, попадает в подвал. Монтаж водостоков лучше всего доверять профессионалам, однако вы можете смонтировать его самостоятельно. На сегодняшний день существует много фирм производителей , предлагающих различные формы и размеры желобов, труб, и других аксессуаров водосточной системы. Поэтому если вы собираетесь обновить внешний вид или улучшить производительность системы, достаточно будет выбрать понравившиеся элементы и установить их. В этой статье мы покажем и расскажем, как правильно выполняется установка водостоков — желобов, воронок, труб и других составляющих элементов.

Инструкция по монтажу водостоков

При монтаже желобов водосточной системы надо руководствоваться следующими правилами:

– уклон желоба выставляется с помощью уровня и должен быть направлен в сторону водосточных труб, размер уклона не должен превышать 5мм/пог.м.,

– максимальная длина водосточного желоба на один слив не должна превышать 10 м, если же длина дома больше 10 м, то уклон желобов следует сделать от середины -к водосточным трубам с каждой стороны.

При установке водостоков необходимо пройти через несколько этапов:

Шаг 1: Установка держателей желоба.

Обычно их шаг указывается в инструкции к водостоку

При их устройстве важно обеспечить наклон желоба. Для этого крайний элемент крепится к самой высокой точке, а затем от него натягивают шнур, по которому монтируются остальные кронштейны

Держатели можно прикрепить к стропилам или ветровой (лобовой) доске.

Шаг 2: Устанавливаем заглушки желоба.

Заглушки устанавливаются по торцам желоба, для этого прикладываем заглушку к концу желоба и легкими постукиваниями вставляем ее в желоб. Для того чтобы заглушка не вылетала следует закрепить ее с помощью заклепок. Заглушка желоба имеет резиновый уплотнитель, за счет чего образуется водонепроницаемое соединение. После установки заглушек, стыки промазываются герметиком.

Шаг 3: Установка водосточных воронок.

В желобе отмечаем место под воронку (диаметр отверстия не должен превышать диаметр трубы) и с помощью ножовки или ножниц по металлу вырезаем отверстие, после этого фиксируем воронку водосточную на желоба, загнув фланец за заднюю кромку желоба.

Шаг 4: Установка желобов.

Желоба вставляются друг в друга стык в стык, резиновый уплотнитель позволяет избежать протеканий. Желоб вставляется в кронштейны и фиксируется с помощью пластин-фиксаторов.

Шаг 5: Соединяем водосточные трубы с желобами.

Монтаж начинается в области воронки, при этом ее элементы соединяются муфтами и хомутами. Хомуты для труб размещаются с шагом максимум 2 м и крепятся к стене с помощью шурупа и дюбеля (идут в комплекте). На нижнем конце трубы устанавливается сливное колено, расстояние между отмосткой и сливом должно составлять минимум 200 мм.

Как собирать дождевую воду

Для того чтобы организовать сбор дождевой воды, требуется крыша с уклоном от 10 градусов и более, желоба, водосточные трубы, фильтрующие решетки, соединители, насос (при необходимости) и накопительная емкость значительных размеров.

Водосточные трубы подходят не только для ноктюрнов, а желоба могут быть не просто функциональными, но и красивыми

Сбор дождевой воды имеет смысл при наличии односкатной или двускатной крыши. На плоских крышах вода застаивается, в ней размножаются вредоносные бактерии. Такая вода не пойдет на пользу ни вам, ни вашим растениям.

Нежелательно использовать дождевую воду в хозяйстве, если рядом находится промышленное предприятие или крупный город.

Нельзя использовать для сбора дождевой воды кровлю, желоба и трубы из материалов, содержащих медь, свинец, асбест и прочие вещества, способные оказать негативное воздействие на здоровье человека. Крыши из керамической черепицы безопасны, но лишь в том случае, если вы не покрываете их различными защитными составами.

Владельцам крыш из классического асбестосодержащего шифера или популярной нынче медной черепицы придется искать другие источники воды для полива

Для сбора дождевой воды вам потребуется любая накопительная емкость, например, старая бочка. Материал, из которого изготовлена данная емкость, не должен менять химический состав воды. Чаще всего огородники используют бочки из полиэтилена, пищевого пластика или оцинкованной стали. Есть несколько вариантов размещения емкости:

  • ее можно установить выше уровня земли, что позволит использовать воду для бытовых нужд без насоса;
  • можно вкопать бочку в землю, что часто выглядит более эстетично и к тому же сдерживает цветение воды; но при этом потребуются земляные работы, организация песчаной или песчано-гравийной подушки и т.п.;
  • некоторые размещают резервуары для сбора воды в подсобных помещениях.

Цвет бочки также имеет значение. В темных емкостях вода быстрее прогревается и потому подходит для летнего душа. Светлые и отражающие поверхности, наоборот, не позволяют солнцу слишком сильно нагревать воду. Как правило, в этом случае она больше подходит для полива.

Для того чтобы вода не засорялась, а также чтобы обезопасить малышей и ваших домашних питомцев, емкость снабжают надежно закрывающейся крышкой, в которую врезают водосточную трубу.

Вода в емкостях, которые не накрыты крышкой, быстро засоряется и цветет, что автоматически сокращает варианты ее использования

Во избежание неприятных сюрпризов, важно продумать, как обеспечить слив лишней жидкости в канализацию, так как дожди нередко бывают затяжными, а вас в самый ответственный момент может не оказаться на даче. Для предупреждения затоплений участка в верхней части бочки можно сделать отвод, ведущий в канализацию

Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды

Незаглубленные бочки желательно устанавливать на дренажное основание – решетку или крупную гальку с обязательной канавкой для оттока лишней воды.

Чтобы защитить водосточные желоба от засорения, их нужно накрыть сеткой (сегодня можно найти желоба, изначально продающиеся в такой комплектации). Также фильтрующую сетку необходимо установить в местах соединения желобов с водосточными трубами. Желоба необходимо регулярно очищать от накопившегося мусора.

Трубы подбирают в зависимости от объемов водостока, обычно их диаметр составляет от 8 до 30 см. Если вы решили обойтись без водосточных труб, то для уменьшения брызг от падающей воды можно использовать цепи различных традиционных и оригинальных форм.

В целом, сбор дождевой воды – дело нехитрое и недорогое. Но чтобы ваши труды по монтажу водосточных труб и желобов не пропали даром, читайте, как правильно поливать растения:

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Из чего делают водоотливы для крыши

Фото

Материалы

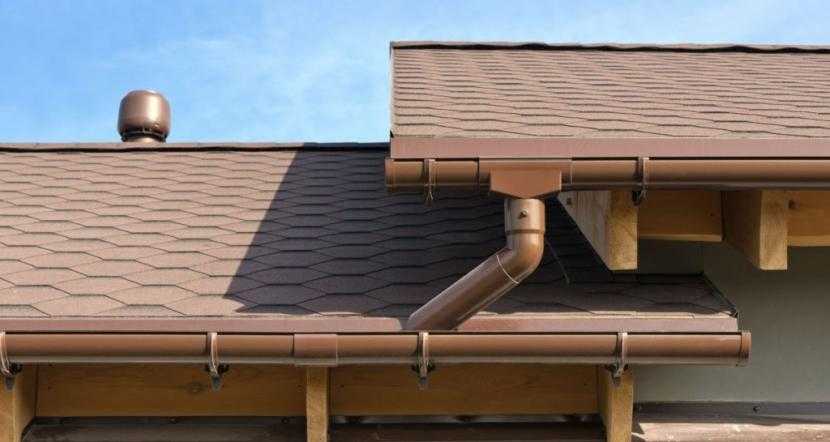

Оцинкованная сталь

Толщина листа здесь не превышает 1 мм, поэтому конструкция достаточно легкая, плюс цена водоотлива вполне приемлемая.

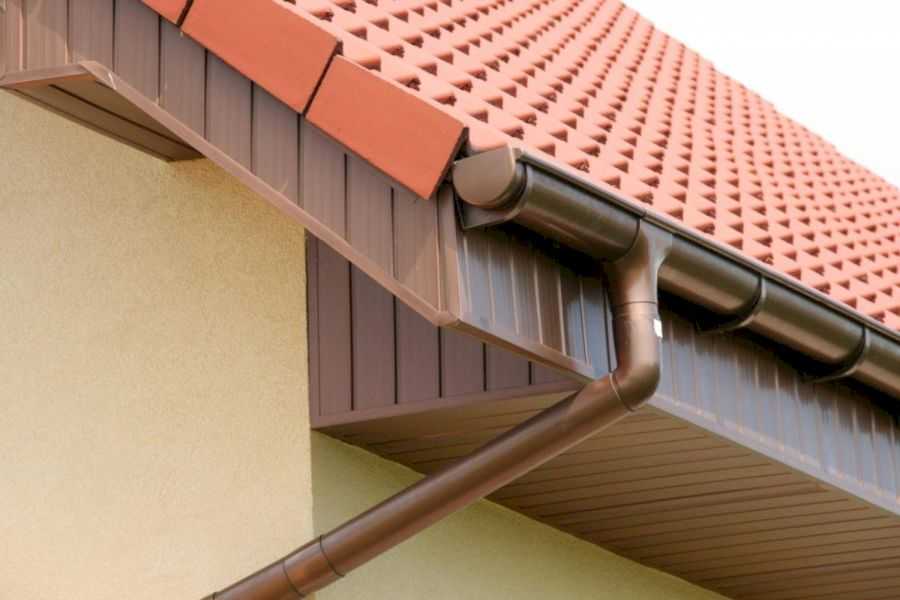

Сталь с полимерным покрытием

Здесь стальной лист покрывают пластизолом, полиэстером и прочими подобными полимерами. Устойчивость такого покрытия на порядок выше, чем у обычной оцинковки.

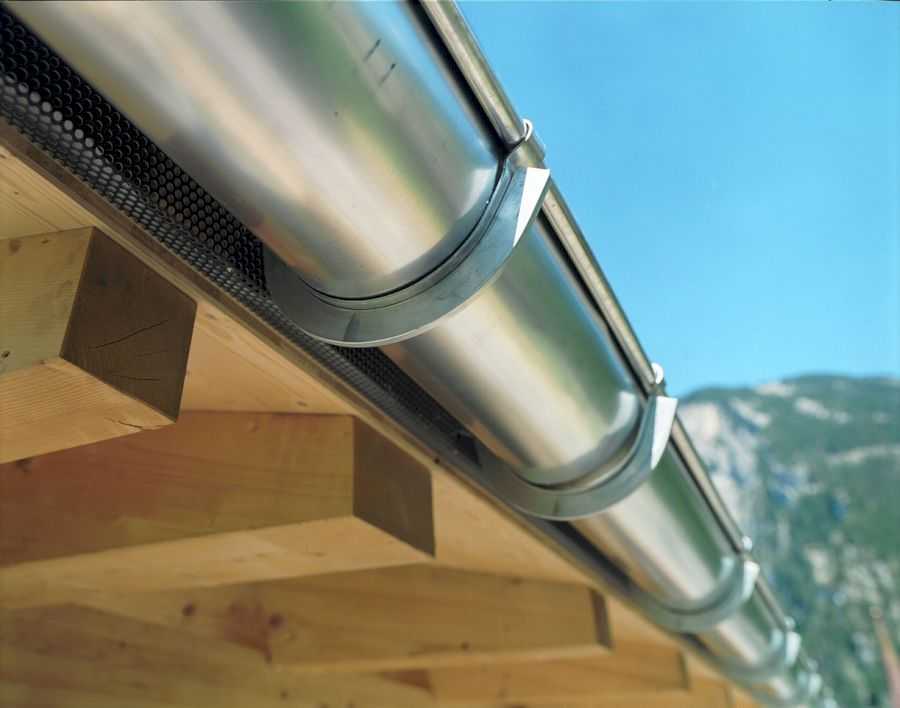

Алюминий

Главным достоинством алюминиевых желобов считается их малый вес, плюс этот металл не подвержен коррозии, поэтому не нуждается в обязательном окрашивании.

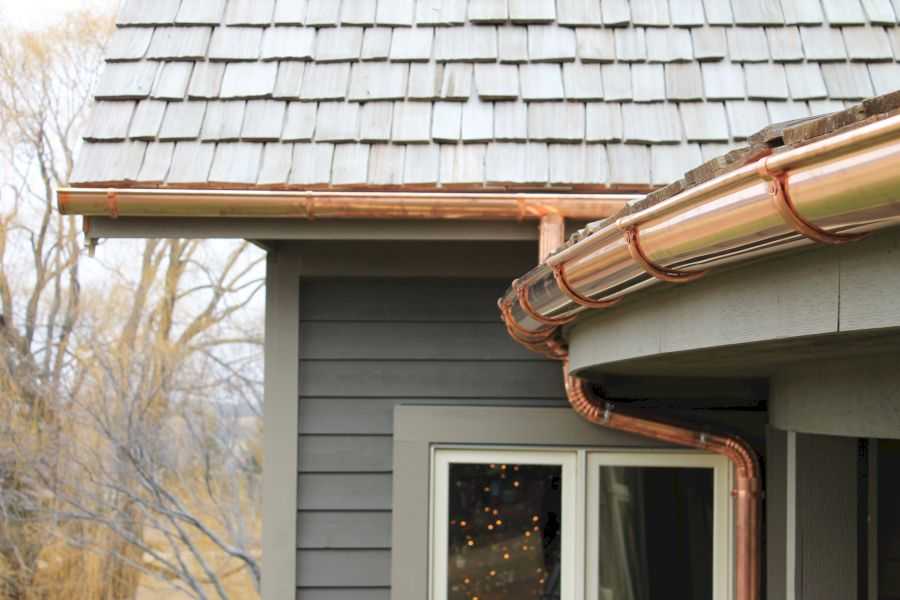

Медь

На медные водостоки крыши производители дают гарантию от 70 лет, но служат они гораздо больше.

Медь не боится агрессивной химии, коррозии и прочих неприятностей, проблема лишь в том, что цена таких конструкций в разы превышает стоимость пластиковых или оцинкованных водоотливов.

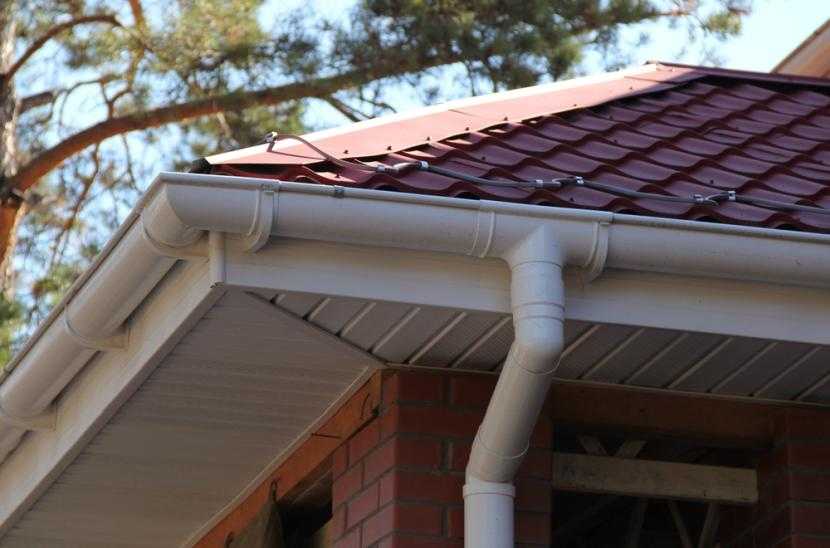

Пластик

Сейчас пластиковый отлив выбирает каждый третий застройщик. Конструкция легкая, изящная, плюс современные полимеры не выгорают на солнце.

Завистники говорят о том, что пластиковый водосток хрупкий, но если выбрать нормального производителя и правильно установить отливы на крышу, то служить они будут не один десяток лет.

Форма водостоков

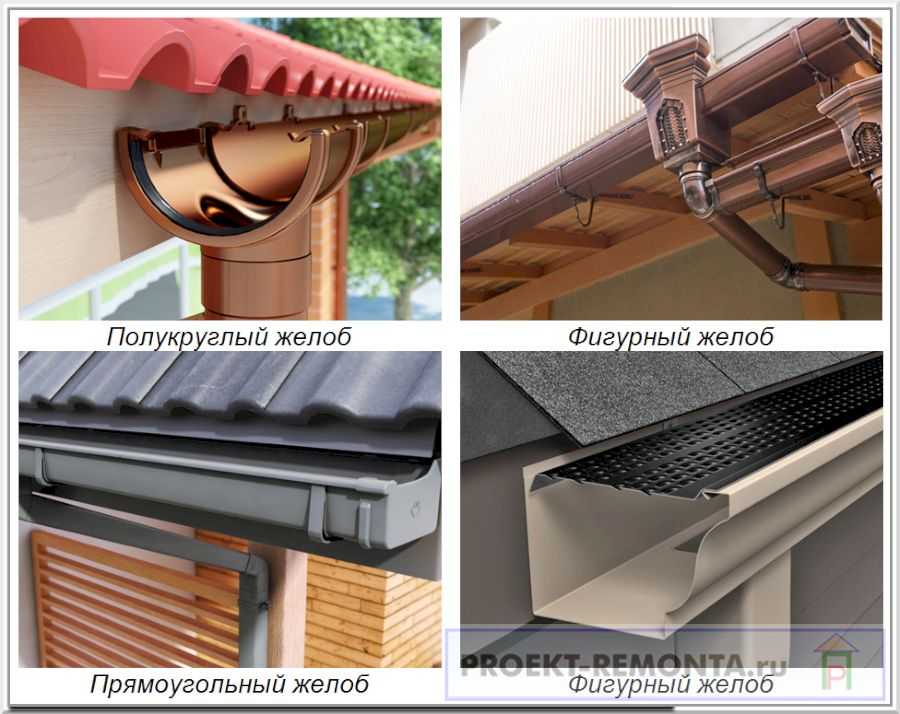

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

  • После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
  • По возможности на каждом углу кровли необходимо ставить воронку.
  • В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

  • На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
  • При квадратуре до 120 м² — ширина желоба берется 120 мм.
  • При квадратуре до 150 м² — ширина желоба берется 150 мм.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Средняя цена отлива кровли

Материал

Цена за 1 м (Российские рубли)

Что такое водосток

Водостоком называется устройство или система, которая состоит из различных труб, желобов, стояков и воронок, необходимых для отвода воды с крыши, стен и окон здания. Водосточная система необходима не только для поддержания комфорта жизни, но и для обеспечения долговечности и прочности здания, защиты его фундамента от подтопления. В определенных условиях, сливы могут не устанавливаться, к примеру, они не нужны, если дом сооружен с широкой низкой крышей, у здания отличная дренажная система у фундамента, строение используется как подсобное помещение.

Вариант конструкции водостока

Иногда сточные конструкции не устанавливаются в жилых помещениях с односкатной крышей, т.к. вода стекает благодаря естественным физическим факторам. Но в большинстве случаев, водосточные системы изначально обозначены на чертежах строений и монтируются практически во всех промышленных и бытовых строениях.

Внутренняя водосточная система

Видео: монтаж пластикового водостока

Особенности устройства водосточных систем

С чего необходимо начать? Первый этап – это проектирование водоотведения

Здесь важны точные и правильные расчеты, и не важно, кто их делает: проектировщик, подрядчик или лично хозяин. Расчет водостока должен учитывать уклон кровли. количество точек водоприема и водоотвода, а также их местоположение

А это, в свою очередь, зависит от плана здания, прилегающей территории, применяемых материалов и типа конструкции

количество точек водоприема и водоотвода, а также их местоположение. А это, в свою очередь, зависит от плана здания, прилегающей территории, применяемых материалов и типа конструкции.

Второй этап – монтаж

В процессе монтажа водосточных систем очень важно выдерживать уклон желобов. Экспериментально доказано, что наиболее оптимальный уклон – 2 – 5 миллиметров на метр желоба. Если не выдержать эти параметры, вода будет застаиваться и переливаться или приемные трубы не будут справляться с отводом большого количества воды

Если не выдержать эти параметры, вода будет застаиваться и переливаться или приемные трубы не будут справляться с отводом большого количества воды.

Схема сборки водостока.

Сборка водосточных желобов кровли чаще всего производится встык, а стыковые уплотнения, в зависимости от особенностей системы, могут выполняться резиновыми прокладками, специальными стяжками или скобами. В некоторых системах уплотнение предусматривает применение силиконового герметика. Некоторые системы собираются на клеевых соединениях. Количество хомутов и держателей у разных систем и производителей может отличаться. В инструкции по монтажу производители обязательно указывают этот параметр.

В качестве примера возьмем частный дом 5000 х 4000 мм и высотой 3000 мм, в котором устанавливается пластиковая водосточная система. Наиболее оптимальный шаг держателей для желобов – от 400 до 500 мм, а для хомутов для труб – не реже 2000 мм. В результате нехитрых расчетов мы получаем:

(5000+4000) х 2 / 500 = 36 (держателей)

3000:2000 = 1,5 (хомутов для труб) – на одну точку водоотвода

Таким образом, округлив количество хомутов для одной трубы до 2 и увеличив их на количество точек водоприема, мы получаем комплект из 36 держателей для желобов, 4 хомутов для труб, 18 п.м. желобов, 6 п.м. приемных пластиковых труб и 2 водоприемников. Кроме этого, сюда нужно добавить необходимое количество угловых элементов для крепления приемных труб к фасадам здания.

Это практически вся система, не считая, конечно, дюбелей и саморезов. Как видно на этом примере, рассчитать водосточную систему кровли для частного дома не так уж и сложно. Расчет водосточных систем крупных производственных или торговых помещений более сложен. Лучше, если это будет делать специалист.

И последнее. Все водосточные системы необходимо периодически обслуживать. Не реже одного раза в полгода водосточные желоба необходимо очищать от мусора, листьев и веток. Помимо этого, в начале весеннего снеготаяния рекомендуется очищать их от снега.

Поделитесь полезной статьей:

Типы водостоков

Существует два основных вида сточных проектов — это внутренние и наружные водостоки. Как становится понятно из названия, разница между ними заключается в принципе установки. Наружная система монтируется непосредственно на стены дома, она простая в обслуживании и монтаже. Внутренние устанавливаются в боковые грани здания, часто они декорируются сендвич-панелями, мягкой битумной черепицей, сайдингом. Скрытые водостоки более предпочтительно использовать в многоэтажных зданиях, производственных помещениях.

Сифонная система внутреннего водостока

Достоинства внутреннего водостока:

  1. Не нарушается экстерьер дома. Вы можете оформить водосточную систему максимально незаметно и красиво;
  2. Эффективный вывод воды, эффективность гораздо выше, нежели у наружных системах;
  3. Вывод воды можно осуществляться прямо в дренажную систему, не устанавливая внешних канализационных труб. Это особенно хорошо для производственных зданий, не подтекает фундамент, не собирается вода, нет неприятных запахов.

Но вместе с этим у таких сливов достаточно недостатков:

  1. Сложность установки. Достаточно проблематично перейти с наружного водостока на внутренний, понадобится разбирать определенный участок крыши, кроме того, установка требует некоторых навыков;
  2. Неудобства при чистке. Если наружный отвод просто прочищают специальной щеткой, то данную конструкцию перед очисткой нужно демонтировать, снимать верхние перекрытия и т.д.

Материалы, использующиеся для самодельных сливов

Чтобы сделать систему водостока для навеса или загородного коттеджа, можно использовать простые материалы, которые есть под рукой.

Водоотвод защищает строение от разрушительного действия влажностиИсточник diy.obi.ru

Для изготовления водоотвода можно использовать:

  • сталь оцинкованную;
  • канализационные трубы;
  • ПВХ;
  • дерево;
  • пластиковые бутылки.

Жестяной слив удобнее изготовить при помощи гибочного станка. Листовую оцинкованную сталь раскроить с запасом на швы. Отогнуть кромки для соединения. Раскатать детали, сделать вручную швы, можно воспользоваться закаточной машинкой. С одного края трубу заузить, смонтировать стояк.

Трубы ПВХ собираются легче. Стыки соединяются как в системе канализации. Для желоба целую деталь, делят на несколько одинаковых частей. Придать стояку нужную конфигурацию можно с помощью фасонных элементов.

Водослив из пластика – бюджетный и самый простой вариант. 1,5-2 литровые бутылки соединить в трубопровод необходимой длины, сначала отрезав дно и горлышко. Проклеить герметиком. Для желоба сделать лотки, скрепить проволокой или степлером через отверстия сделанные шилом.

Монтаж водостока своими руками из подручных материаловИсточник onduline.ru

Деревянный слив монтируют из досок, которые крепятся под углом 90 градусов. Соединяются с нахлёстом в жёлоб, чтобы вода не стекала через отверстия. Дно покрывается строительной плёнкой. Устанавливают на кронштейны с уклоном. Трубу для отвода воды можно изготовить из ПВХ, жестяного уголка, дерева. Для сточных вод на расстоянии от стены 150 см делают канавку, засыпают разбитым кирпичом, щебнем.

Самодельный слив для коттеджа – хороший вариант, использующийся при обустройстве ливневой канализации. Водостоки могут получиться не просто красивыми, но и оригинальными. Доступна реализация любой фантазии при создании конструкции для надёжной защиты домовладении от сточных вод.
