Вес двутавра (двутавровая балка) и сортамент гостр57837-2017 (сто асчм 20-93)

Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Достоинства и недостатки двутавровых балок

Давайте перечислим основные особенности двутавровые балок. А их немало!

Благодаря особой конструкции, балка в форме «Н» на практике оказывается в 7 раз прочнее стандартной квадратной балки с такой же площадью сечения, и при этом в 30 раз жестче. Удивительно, не правда ли?

В то же время двутавр, обладающий открытым сечением (как уголок или швеллер), имеют малую устойчивость к скручиванию, в 400 раз меньше, чем круглая труба. Поэтому на двутавровую балку, которая будет использоваться, обязательно рассчитывают нагрузку, постоянную и переменную.

Постоянная предполагает вес материала в виде балок, утеплителя, пола и потолка, а переменная – вес людей и оборудования на перекрытии. В результате таких точных просчетов прочность двутаврового основания не вызывает сомнения.

В процессе эксплуатации размеры двутавровых балок остаются стабильными и не подвержены усадке. Несущая способность таких балок – до 500 кг на погонный метр, и при этом один погонный метр весит всего около 6,8 кг.

Благодаря всему этому такие балки подходят для довольно длинных прогонов, до 24 метров, и для их монтажа не нужны специальные грузоподъемные механизмы (хотя с ними, конечно же, все работы идут быстрее).

К слову, от ферм двутавровые балки выгодно отличаются тем, что их легко подрезать при необходимости, тогда как с фермами такого не провернуть.

Балки достаточно легкие и удобные, без проблем транспортируются:

Плюс использование таких балок влияет на то, насколько дорогую и тяжелую технику нужно будет привозить на место строительства, при каких температурах разрешено работать и сколько будет весить само перекрытие.

Что касается цены, то отметим, что стандартное перекрытие из досок, конечно же, обходится дешевле. Но стоит учитывать, что для самих досок дополнительно нужны промежуточные опоры, обрешетка и многие другие дополнительные детали. Кроме того, такое основание периодически нуждается в ремонте, ведь речь идет о древесине.

Подведем итог: двутавровые балки отлично подходят в качестве стропил, прогонов и балок перекрытий, а также элементов каркаса в малоэтажном строительстве.

Параметры конструкции согласно сортаменту двутавровых балок

Подбирая двутавры для выполнения определенного рода задач, следует учитывать основные их параметры:

  • высоту – расстояние между полками двутавра;
  • ширину – величину промежутка от основания изделия до конца полки;
  • толщину стенок, которая рассчитывается исходя из основания изделия и определяет прочность и несущую способность конструкции;
  • среднюю толщину полки, определяемую путем вычитания из ширины полки толщины стенки, разделив результат на 4;
  • радиус внутреннего закругления, образуемого путем прилегания полок, который берет на себя наибольшую нагрузку, определяющую заряд жесткости и прочности изделия.

Назначение балки зависит от разных параметров, таких как высота, ширина, толщина стенок и полки, радиус внутреннего закругления

Для обозначения двутавров в конструкторской документации используется надпись, составленная определенным образом. Буква указывает на тип изделия, которое может быть нормальным, колонным или широкополочным. Буква «Д» обозначает дополнительную серию профилей с заданными параметрами, регламентированными стандартом.

Числовое значение перед буквой соответствует высоте двутавра в сантиметрах. Цифра после буквы определяет модификацию элемента. Чем больше указанное число, тем толще и тяжелее изделие. Далее указывается номер стандарта, по которому изготавливается двутавр. В конце прописывается материал изготовления конструкции. Например, балка 35Ш1 представляет собой широкополочный двутавр высотой 350 мм.

Виды двутавров

Современная промышленность представляет огромное многообразие двутавров. В зависимости от формы сечения их подразделяют на следующие категории:

  1. Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
  2. Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
  3. Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром. Маркируется буквой «Ш».
  4. Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».

Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:

  • Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
  • Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
  • Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
  • Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
  • Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.

Параметры

Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:

  • Высота и толщина стенки;
  • Ширина и толщина полки;
  • Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
  • Радиус скругления.

Величина данных параметров подбирается исходя из следующих технических условий:

  • Расстояние между опорными концами;
  • Тип нагрузки;
  • Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
  • Значение нагрузки;
  • Тип материала, из которого изготовлена балка.

Область применения

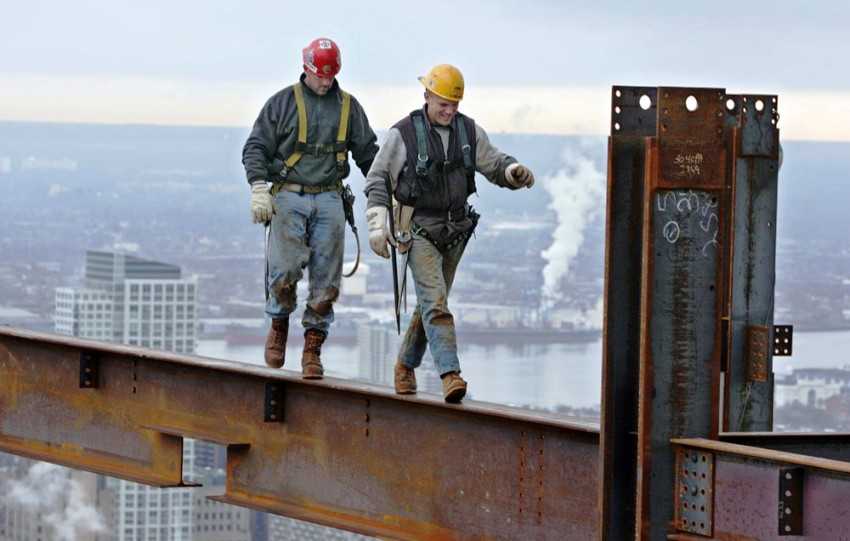

Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях

Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов

Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков. А также они служат опорной частью железнодорожных вагонов.

Особенности стыковки

В процессе монтажных работах нередко возникает необходимость стыковки двутавров. Соединение двутавровых балок может быть выполнено с помощью сварки, болтового соединения или комбинированным методом.

Стыковка с помощью сварки

Этот метод является наиболее распространенным, поскольку обеспечивает сохранение несущей способности конструкции и требует минимальных трудозатрат.

Способ 1

Торцы двутавров свариваются с металлической прокладкой. При таком способе стыковки разделка сварочных швов, как правило, не производится.

Способ 2

Второй способ предусматривает использование четырех накладок, которые привариваются к наружной плоскости полок и с обеих сторон стенки двутавра. Работы производятся в следующей последовательности:

  1. На торцевой кромке обоих профилей снимается фаска, обеспечивающая качественный провар. Балки тщательно позиционируют и сваривают по всему периметру.
  2. Далее следует заготовить усиливающие накладки, материалом для которых служит конструкционная листовая сталь. Ширина накладок привариваемых к полкам балок должна соответствовать ширине полки. Боковые накладки выкраивают таким образом, чтобы их высота не превышала высоту стенки.
  3. Готовые накладки укладываются непосредственно на сварной шов, фиксируются с помощью струбцин и привариваются со всех сторон. Накладки на стенки двутавра часто изготавливаются в форме ромба, это существенно упрощает проведение сварочных работ.

Поскольку сварные швы являются концентраторами напряжений, соединение двутавровых балок с помощью сварки применяется для балок, работающих в режиме умеренных нагрузок. Кроме, того, катет шва быстро стареет, что приводит к преждевременному разрушению конструкции. Чтобы этого избежать, места стыковки двутавров обрабатываются специальным грунтовочным составом.

Стыковка стальных двутавровых балок с помощью болтов

Этот метод стыковки особенно эффективен при монтаже мобильных конструкций, элементы которых приходится демонтировать и собирать вновь. К преимуществам разъемной стыковки можно отнести следующие факторы:

  • сборка разъемных конструкций не требует высокой квалификации обслуживающего персонала;
  • болтовое соединение не вызывает остаточной деформации профиля, нередко возникающей при проведении сварочных работ;
  • контролировать качество стыковки существенно проще, чем проверять качество сварных швов;
  • болтовые соединения удовлетворительно переносят ударные и вибрационные нагрузки.

К недостаткам такого соединения относятся:

  • необходимость использования дополнительных укрепляющих элементов, что значительно увеличивает трудоемкость и металлоемкость работ;
  • для обеспечения безопасности в процессе эксплуатации необходим постоянный контроль затяжки болтов, в противном случае, крепление может ослабнуть;

крепежные изделия, изготовленные из углеродистых сталей, довольно быстро поддаются коррозионному разрушению.

Комбинированный метод стыковки

Для создания длинномерных двутавровых балок практикуется сочетание болтовых и сварочных соединений. Стыковка проводится в следующем порядке:

  1. Стыкуемые двутавры соединяются, через накладки, крепежными изделиями, из высокопрочных и легированных марок стали.
  2. После установки крепежных изделий свариваются пояса.
  3. Технологические окна закрываются накладками и прокладками из листовой стали.

Для соединения деревянных двутавров могут использоваться металлические, деревянные и композитные накладки на стенки, размещаемые с обеих сторон балки. В роли крепежа применяются болты и винты, реже – саморезы или гвозди.

Принимая во внимание изложенные выше факты, можно сказать, что двутавровая балка является одним из самых востребованных профилей при возведении металлоконструкций. Способность выдерживать значительные механические нагрузки и малый удельный вес двутавра позволяют существенно повысить прочность и снизить металлоемкость конструкции

Деревянные балки-двутавры – сортамент и практическое применение

Целесообразность применения двутавровых балок из дерева вызывает немало сомнений. В частности, многие недоумевают, чем они отличаются от простых деревянных брусьев. Ответ на эти сомнения кроется опять-таки в особой конструкции двутавра, который в данном случае состоит из двух деревянных полок и фанерной стенки – за счет этого он способен выдержать изгибающую нагрузку, в несколько раз большую, чем монолитная балка с простым сечением.

Деревянные двутавры – новинка на рынке стройматериалов

Виды и типоразмеры деревянных профилей

Ассортимент этого стройматериала достаточно хорошо проработан и позволяет его применять как несущий элемент не только перекрытий и стропильных систем, но и каркасов стен и крыш. Так, различают следующие серии деревянных двутавров:

  • клееная (БДК) – балка склеивается из конструктивных элементов синтетическими смолами под высоким давлением и предназначена для использования в коротких пролетах;
  • клееная усиленная (БДКУ, БДКУ-Л) – благодаря увеличенной ширине полки (64 мм) балки этой серии имеют достаточную площадь для гвоздевого крепления и могут быть применены на длинных пролетах;
  • клееная широкая (БДКШ, БДКШ-Л) – отличаются еще более широкой полкой (89 мм), поэтому серия предназначена для использования в конструкциях, испытывающих крайне высокую нагрузку, стропильных системах или на сверхдлинных пролетах;
  • стеновая усиленная (СДКУ, СДКУ-Л) – этот вид балок используется в каркасе стен в качестве его основы;
  • стеновая широкая (СДКШ, СДКШ-Л) – стойки с такой маркировкой применяются для изготовления стеновых панелей.

Литера Л в конце маркировки означает, что балка изготовлена из высокопрочного бруса LVL, что придает ей прочность, превышающую обычную в 1,25–1,5 раза. Стандартная длина балок – 6 м, тогда как серии БДКУ-Л и БДКШ-Л выпускаются в длинах от 6,5 до 8 м. Их высотный ряд выглядит таким образом: 241 мм, 302 мм, 356 мм, 406 мм, 457 мм.

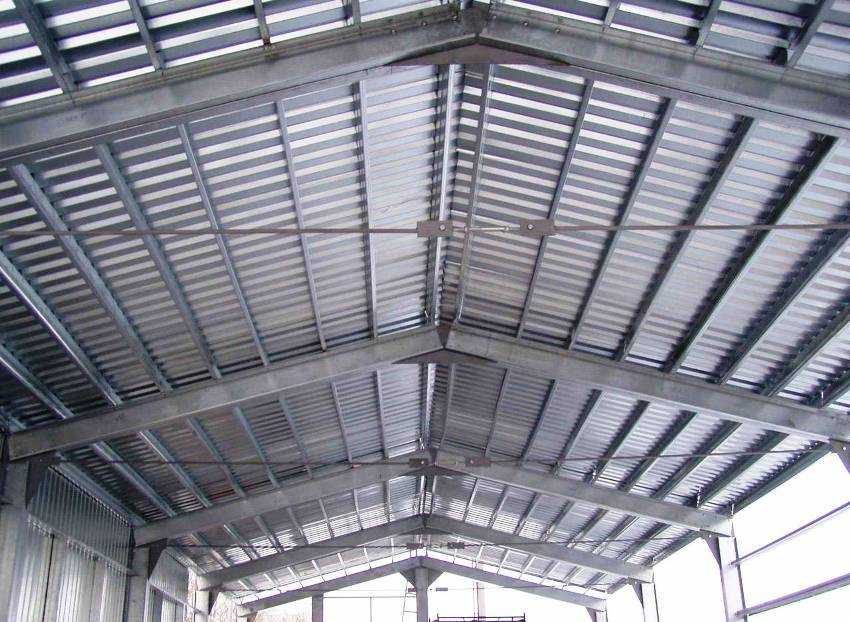

Каркасное здание из двутавровых балок

Монтаж перекрытия их двутавров

Достоинства двутавровой балки из дерева

Конечно, система двутавровых деревянных конструкций не может в полном объеме заменить металл и железобетон, однако они остаются лидером среди современных и надежных стройматериалов благодаря целому ряду технических и эксплуатационных характеристик:

  • универсальность применения – такие двутавры пригодны для строительства каркасных, кирпичных, блочных и деревянных домов;
  • малая масса опорного стержня (6-метровая балка весит в среднем около 40 кг), позволяющая вести монтаж без привлечения спецтехники;
  • высокая скорость монтажа и его простота – опытный монтажник за день может перекрыть весь дом с помощью простого плотницкого инструмента;
  • широкий выбор производственных серий и солидная номенклатура размеров;
  • низкая теплопроводность и водоустойчивость (при условии достаточной просушки древесины).

К условным минусам деревянного двутавра следует отнести зависимость его надежности от условий производства: качества и сорта древесины, из которой изготовлены опорные части и стойки балки, термостойкости и пластичности клеящей массы, точности геометрических размеров и сборки элементов.

Варианты расчета и монтаж материала

Так же, как и в случае с металлическими двутаврами, подбор размеров деревянного двутавра ведется исходя из расчетной и нормативной нагрузки, условий эксплуатации, шага балок и длины пролета. В отдельных случаях допустимо воспользоваться табличными данными, предлагающими готовые технические решения. Однако ввиду особой ответственности перекрывающих и стропильных конструкций, эти параметры рекомендуется сверить у профессионального архитектора.

Таблица 1: Подбор типоразмера деревянного двутавра при устройстве перекрытия

Таблица 2: Подбор типоразмера деревянной двутавровой балки при устройстве наклонных стропил

Установку двутавров производят с помощью временных крепежных элементов, которые в дальнейшем заменяются стационарными.

Эксплуатировать поверхность до того времени, как смонтирована обвязка и не установлены постоянные закрепления, запрещено. Тщательно рассчитанные и грамотно собранные конструкции из двутавров отличаются надежностью, долговечностью и высокой несущей способностью.

5 Двутавровые балки ГОСТ 26020

Данный стандарт содержит сортамент горячекатаных двутавровых балок высотой в диапазоне значений 100–1000 мм с полками, грани которых параллельные, шириной в пределах 55–400 мм. Все профили ГОСТ 26020 по условиям применения, а также соотношению размеров делят на такие типы, как:

  • нормальные двутавровые изделия – Б;
  • широкополочные двутавровые изделия – Ш;
  • колонные – К.

балки для проведения строительства

Этот буквенный индекс указывается в обозначении двутавров, то есть стоит сразу за номером его профиля. Балки делают в соответствии с размещенным на предприятии-изготовителе заказом длиной в пределах 6–24 м. Если договором предусмотрено, то могут поставляться с отрезками, количество которых не должно превосходить 5, 8, 12 или 20 % (зависит от линейной плотности отгружаемого профиля) от общей массы поставляемой партии двутавров. Отрезками в ГОСТ 26020 считаются балки длиной не меньше:

  • 3 м – для типоразмеров с линейной плотностью, не превышающей 20 кг/м;
  • 4 м – типоразмеры с линейной плотностью, превышающей 20 кг/м.

Стандартом допускается производство двутаврового проката ограниченной длины в границах немерной. Сортамент (перечень номеров профилей) изготовляемых по этому стандарту двутавровых балок и их остальные размеры можно найти в Табл. 3, которая в конце статьи. Толщина полок t для двутавров стандарта 26020 указывается и замеряется в том месте на фланце, которое расположено ровно на 1/4 ширины полки от ее кромки и вычисляется по следующей формуле: b/4.

ГОСТ 26020 регламентирует следующие предельно допустимые отклонения на размеры двутавров. Для высоты профиля h (все значения в мм):

Допуски при высоте балки h

До 120 включительно

Свыше 120 меньше 380

От 380 меньше 580

От 580 и больше

±2

±3

±4

±5

Для ширины полки в зависимости от величины номинальной высоты профиля h, мм:

  • ±2 – для балок высотой меньше 120 включительно;
  • ±3 – для балок высотой больше 120.

Для толщины стенки, мм:

Допуски при толщине стенки

До 4,4 включительно

Свыше 4,4 до 6,5 вкл.

Св. 6,5 меньше 16

От 16 меньше 23

От 23 и больше

±0,5

±0,7

±1

±1,5

±2

Для толщины полки, мм:

Допуски при толщине полки профиля

До 6,3 включительно

Свыше 6,3 меньше 16

От 16 меньше 25

От 25 и больше

±1

±1,5

±2

±2,5

По длине предельно допустимые отклонения стандартом 26020 нормируются только для двутавровой продукции мерной и кратной ей длины, и они следующие, мм:

Расчет двутавровой балки для определения несущей способности изделия

Для минимизации расходов, облегчения конструкции, снижения трудовых и материальных затрат без нанесения ущерба прочности сооружения выполняется расчет двутаврового изделия. Исходными данными для выбора профиля изделия являются, согласно несущей способности, длина пролета, расчетная и нормальная нагрузка, количество двутавров и расчетное сопротивление.


Двутавр рассчитывают для того, чтобы выбрать его из сортамента, когда проектируется строительство

Длина пролета определяется как расстояние между внутренними гранями коротких стен. Нормативная нагрузка берется из таблицы сортамента изделия, расчетная вычисляется путем умножения данного значения на шаг балки. Расчетное сопротивление, которое зависит от марки стали, принимается равным 210 МПа.

Нагрузка на двутавровую балку определяется следующим образом:

  • суммируется общая нагрузка на перекрытие с учетом веса профиля, который рассчитывается на 1 погонный метр изделия;
  • полученное значение умножается на коэффициент надежности и упругости стали;
  • определяется величина момента сопротивления на основании таблицы расчетных значений ГОСТа;
  • по моменту сопротивления подбирается номер профиля из таблицы сортамента двутавра.

Сортамент двутавра по ГОСТ 8239-89

Балка это конструкция сплошного сечения, длина которой превышает размеры сечения. Балочные конструкции работают на изгиб. Горячекатанные балки применяют в конструкциях зданий, мостах, эстакадах и др. Наиболее рациональным является принимать сплошные сечения при пролетах до 20 м, свыше — сварные сечения.

Форма сечения балок является симметричный двутавр. Строительный сортамент в зависимости от нагрузки и пролета рекомендует применять балки двутаврового сечения и швелеры, прокатные и составные – сварные, на болтовых соединениях. Для профилей, рекомендованных сортаментом балок, прочность и устойчивость элементов сечения обеспечена. Исключением являются лишь гнутые профили. Общая устойчивость балки обеспечивается приваренным сверху настилом, который крепится по всей длине. Поэтому подбор сечения производят, используя уравнения прочности.

Сортамент балочного металлопроката — это перечень двутавров, выпускаемых металлургическими предприятиями Украины, в котором указывают размеры профиля, площадь поперечного сечения. Основными данными сортамента стальной балки являются размерные характеристики двутавровой балки: высота двутавра, толщина и ширина его отдельных элементов в соответствии с требованиями ГОСТов.

Сортамент двутавровых балок имеет различные типоразмеры двутавров и формы профилей (см. таблицы). Все балки разделяются на двутавры с параллельными гранями полок (нормальные, широкополые, колонные), двутавры с уклоном полок (обычные, специальные). Для унификации балки стальные имеют маркировку и номер, с помощью которого легко узнать по расчетным таблицам типоразмер двутавра и удельный вес.

Скачав сортамент двутавров можно сделать онлайн расчет веса балки зная общую длину и вес погонного метра двутавров. Перечисленные в справочнике данные являются справочными значениями, стандартизованы и занесены в ГОСТы:

  1. ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент».
  2. ГОСТ 19425-74 «Балки двутавровые и швеллеры стальные специальные. Сортамент».
  3. ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент».

В данных стандартах приведены размеры, площадь поперечного сече­ния и масса 1 м двутавра, а также допускаемые отклонения от номинальных размеров. В стандартах на профили (балки, двутавры), применяемые для изготовления раз­личных конструкций, кроме размеров площади поперечного се­чения и массы одного погонного метра, приведены также справоч­ные величины: момент сопротивления, момент инерции, радиус инерции и др.

Сортамент двутавров балочных изготавливается из углеродистой и низколегированной стали марок 3ПС-1, 3СП/ПС-5, 09Г2С-12. Размеры и вес должны соответствовать требованиям ГОСТ 8239-89. Двутавры бывают высотой 10 см, 12 см, 14 см, 16 см, 18 см, 19 см, 20 см, 24 см, 27 см, 30 см, 36 см, 45 см (см. таблицу). Допуски на отклонения линейных размеров балок от номинальных, отклонения формы и расположения поверхностей, а также шероховатости поверхности следует производить универсальными методами и средствами (рулетки по ГОСТ 7502, штангенциркули, линейки по ГОСТ 427 и ГОСТ 17435)

Перед тем, как купить двутавровую балку очень важно убедиться, чтобы прокат был качественный, имел очень малую погрешность от стандартных размеров

Классификация по точности размеров двутавров, веса 1м:

  • высокой точности — А
  • обычной точности — В.

В соответствии с сортаментом двутавры изготовляются длиной от 4 до 13 м:

  • мерной длины (размер двутавра по длине — фиксированная величина);
  • кратной мерной длины (например 6 метров и 12 метров двутавра в одной пачке);
  • мерной длины с остатком до 5% массы партии;
  • немерной длины.

Преимущества сварного двутавра.

Преимущества данного стройматериала при реконструкции, или же строительстве имеет огромное количество преимуществ:

  • Во-первых, применение в качестве каркасных металлоконструкций позволяет существенно снизить вес деталей и элементов, при этом детали будут иметь высочайший коэффициент прочности;
  • Во-вторых их использование позволяет возводить экономичные формы опор, что положительно сказывается на весе, что в свою очередь позволит экономить на фундаменте;
  • В-третьих, легкость в эксплуатации позволяет создавать здания различной архитектурной направленности;
  • В-четвертых, в не зависимости от направления возводимого здания, они признаны наиболее прочными и экономически выгодными.

Мостовые кран-балкиСпециалисты компании «НЗМК» осознают всю ответственность данных металлоконструкций, поэтому мы предоставляем только высококачественные изделия, которые изготовлены на лучшем европейском оборудовании. Абсолютно все изделия, что были изготовлены на нашем заводе, отвечают международным стандартам качества, что еще раз подтверждает их уровень.

Помимо этого, в наших силах предоставить клиентам любые сварные конструкции по эскизам заказчика. Также, есть возможность изготовления в зависимости от предоставленного им проектной документации будущего сооружения.

Металлоконструкции из листового проката выгодны в экономическом плане при возведении зданий и сооружений. Основное назначение это использовать их в металлических строительных конструкциях, используемых в качестве каркасов при строительстве быстровозводимых зданий промышленного назначения, жилых домов, общественных и сельскохозяйственных строений.

НЗМК использует новейшую автоматизированную линию для быстрого и качественного изготовления, производственная мощность которой составляет 800 тонн продукции в месяц!

Производственные и промышленные зданияДвутавры изготавливаются на линиях автоматической резки, сборки и сварки под флюсом. Это обеспечивает полный провар, отличную геометрию и прекрасный внешний вид. Производится 100% УЗИ (ультразвуковой) контроль сварочного шва.

Металлоконструкции в составе которых присутствуют они, дают ощутимую экономическую выгоду при возведении различного типа и направленности сооружений и зданий. Применение их в каркасных металлоконструкциях позволяет существенно облегчить элементы, которые имеют завышенный коэффициент запаса прочности. К тому же их применение позволяет создать экономичные формы опор. А это, в свою очередь уменьшает массу всей металлоконструкции.

Производители металлопроката не выпускают катаные балки размером, больше чем 60Б. Поэтому, когда требуются конструкции, жесткость и несущая способность которых превышают возможности прокатных профилей, используют сварные.
Применение различных марок стали, когда наиболее напряженные участки изготавливаются из стали повышенной прочности, а наименее напряженные — из малоуглеродистой стали, позволяет снизить стоимость.

  • Возможность применения в сечении разных типов сталей для полок и стенок. Это дает возможность уменьшить цену до пяти процентов.
  • Возможность изготовления переменного сечения.
  • Возможность изготовления с вырезами и отверстиями, а также перфорированных.

Перфорированная стенка образуется разрезанием стенки по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей по выступам стенки. Несущая способность таких сквозных двутавров выше несущей способности исходного, поскольку достигается за счет их большей высоты.

Без отходные технологии производства определяются возможностью изготовления их требуемой длины с экономией на отходах до 25%. Составное сечение можно подобрать более оптимальным по сравнению с прокатным, благодаря чему вес конструкции может снизиться еще до 10%, разнообразить архитектуру сооружений, увеличить широту пролета зданий, до 35% уменьшить вес несущих конструкций, значительно повысить рентабельность проектов.

Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение

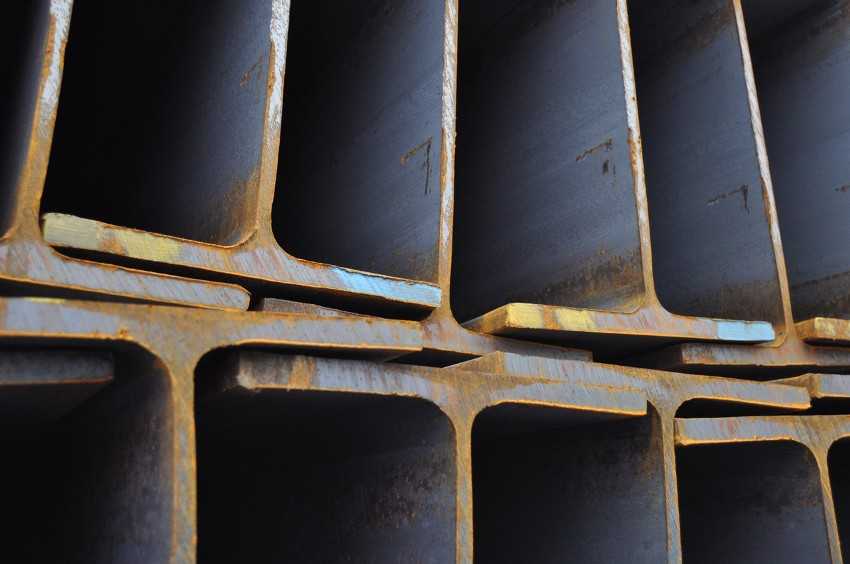

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Вид профиля Высота, мм Толщина стенки, мм Ширина, мм Толщина полки, мм Вес 1 м длины, кг
30К1 298 9 299 14 87
30К2 300 10 300 15 94
30К3 300 15 305 15 105,8
30К4 304 11 301 17 105,8

ГОСТ 26020-83 — Двутавры стальные горячекатаные с параллельными гранями полок

Теоретическая масса 1 погонного метра балки по ГОСТ 26020-83

Наименование Размеры балки, мм Вес метра, кг Метров в тонне
h b s t
Балка 10 Б1 100 55 4,1 5,7 8.100 123.46
Балка 12 Б1 117,6 64 3,8 5,1 8.700 114.94
Балка 12 Б2 120 64 4,4 6,3 10.400 96.15
Балка 14 Б1 137,4 73 3,8 5,6 10.500 95.24
Балка 14 Б2 140 73 4,7 6,9 12.900 77.52
Балка 16 Б1 157 82 4 5,9 12.700 78.74
Балка 16 Б2 160 82 5 7,4 15.800 63.29
Балка 18 Б1 177 91 4,3 6,5 15.400 64.94
Балка 18 Б2 180 91 5,3 8 18.800 53.19
Балка 20 Ш1 193 150 6 9 30.600 32.68
Балка 20 К1 195 200 6,5 10 41.500 24.1
Балка 20 К2 198 200 7 11,5 46.900 21.32
Балка 20 Б1 200 100 5,6 8,5 22.400 44.64
Балка 23 Ш1 226 155 6,5 10 36.200 27.62
Балка 23 К1 227 240 7 10,5 52.200 19.16
Балка 23 Б1 230 110 5,6 9 25.800 38.76
Балка 23 К2 230 240 8 12 59.500 16.81
Балка 24 ДБ1 239 115 5,5 9,3 27.800 35.97
Балка 26 Ш1 251 180 7 10 42.700 23.42
Балка 26 Ш2 255 180 7,5 12 49.200 20.33
Балка 26 К1 255 260 8 12 65.200 15.34
Балка 26 Б1 258 120 5,8 8,5 28.000 35.71
Балка 26 К2 258 260 9 13,5 73.200 13.66
Балка 26 Б2 261 120 6 10 31.200 32.05
Балка 26 К3 262 260 10 15,5 83.100 12.03
Балка 27 ДБ1 269 125 6 9,5 31.900 31.35
Балка 30 Ш1 291 200 8 11 53.600 18.66
Балка 30 Ш2 295 200 8,5 13 61.000 16.39
Балка 30 Б1 296 140 5,8 8,5 32.900 30.4
Балка 30 К1 296 300 9 13,5 84.800 11.79
Балка 30 Б2 299 140 6 10 36.600 27.32
Балка 30 Ш3 299 200 9 15 68.300 14.64
Балка 30 К2 300 300 10 15,5 96.300 10.38
Балка 30 ДШ1 300,6 201,9 9,4 16 72.700 13.76
Балка 30 К3 304 300 11,5 17,5 138.720 7.21
Балка 35 Ш1 338 250 9,5 12,5 75.100 13.32
Балка 40 Ш1 338 300 9,5 14 96.100 10.41
Балка 35 Ш2 341 250 10 14 82.200 12.17
Балка 35 К1 343 350 10 15 109.700 9.12
Балка 35 Ш3 345 250 10,5 16 91.300 10.95
Балка 35 Б1 346 155 6,2 8,5 38.900 25.71
Балка 35 К2 348 350 11 17,5 125.900 7.94
Балка 35 ДБ1 349 127 5,8 8,5 33.600 29.76
Балка 35 Б2 349 155 6,5 10 43.300 23.09
Балка 35 К3 353 350 13 20 144.500 6.92
Балка 36 ДБ1 360 145 7,2 12,3 49.100 20.37
Балка 40 Б1 392 165 7 9,5 48.100 20.79
Балка 40 Ш2 392 300 11,5 16 111.100 9
Балка 40 К1 393 400 11 16,5 138.000 7.25
Балка 40 Б2 396 165 7,5 11,5 54.700 18.28
Балка 40 Ш3 396 300 12,5 18 123.400 8.1
Балка 40 ДШ1 397,6 302 11,5 18,7 124.000 8.06
Балка 40 ДБ1 399 139 6,2 9 39.700 25.19
Балка 40 К2 400 400 13 20 165.600 6.04
Балка 40 К3 409 400 16 24,5 202.300 4.94
Балка 40 К4 419 400 19 29,5 242.200 4.13
Балка 40 К5 431 400 23 35,5 291.200 3.43
Балка 45 Б1 443 180 7,8 11 59.800 16.72
Балка 45 Б2 447 180 8,4 13 67.500 14.81
Балка 45 ДБ1 450 152 7,4 11 52.600 19.01
Балка 45 ДБ2 450 180 7,6 13,3 65.000 15.38
Балка 50 Ш1 484 300 11 15 114.400 8.74
Балка 50 Ш2 489 300 14,5 17,5 138.700 7.21
Балка 50 Б1 492 200 8,8 12 73.000 13.7
Балка 50 Ш3 495 300 15,5 20,5 156.400 6.39
Балка 50 Б2 496 200 9,2 14 80.700 12.39
Балка 50 ДШ1 496,2 303,8 14,2 21 155.000 6.45
Балка 50 Ш4 501 300 16,5 23,5 174.100 5.74
Балка 55 Б1 543 220 9,5 13,5 89.000 11.24
Балка 55 Б2 547 220 10 15,5 97.900 10.21
Балка 60 Ш1 580 320 12 17 142.100 7.04
Балка 60 Ш2 587 320 16 20,5 176.900 5.65
Балка 60 Б1 593 230 10,5 15,5 106.200 9.42
Балка 60 Ш3 595 320 18 24,5 205.200 4.87
Балка 60 Б2 597 230 11 17,5 115.600 8.65
Балка 60 Ш4 603 320 20 28,5 234.200 4.27
Балка 70 Ш1 683 320 13,5 19 169.900 5.89
Балка 70 Б1 691 260 12 15,5 129.300 7.73
Балка 70 Ш2 691 320 15 23 197.600 5.06
Балка 70 Б2 697 260 12,5 18,5 144.200 6.93
Балка 70 Ш3 700 320 18 27,5 235.400 4.25
Балка 70 Ш4 708 320 20,5 31,5 268.100 3.73
Балка 70 Ш5 718 320 23 36,5 305.900 3.27
Балка 80 Б1 791 280 13,5 17 159.500 6.27
Балка 80 Б2 798 280 14 20,5 177.900 5.62
Балка 90 Б1 893 300 15 18,5 194.000 5.15
Балка 90 Б2 900 300 15,5 22 213.800 4.68
Балка 100 Б1 990 320 16 21 230.600 4.34
Балка 100 Б2 998 320 17 25 258.200 3.87
Балка 100 Б3 1 006 320 18 29 285.700 3.5
Балка 100 Б4 1 013 320 19,5 32,5 314.500 3.18

Подведем итоги

Двутавровы – это профили, которые имеют продуманную и идеальную форму. Благодаря этому изделия выдерживают огромные нагрузки без изменений по характеристикам, имеют небольшой вес, просты в транспортировке, а их использование помогает сэкономить на строительстве. Профили ужа давно активно используются в Америке, Канаде и других странах. Это позволяет возводить легкие и надежные конструкции. Благодаря таблицам, можно разобраться в многочисленных видах данной продукции, увидеть габариты и другие точные данные. Благодаря тому, что они строго регламентированы, можно получить качественную и идеально точную балку.

Что еще почитать по теме?

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
