Изготовление и монтаж водосточного желоба своими руками

Пошаговая инструкция установки системы водостока

Для установки водостока, независимо от его размеров и материала, из которого он произведен, нужна инструкция по монтажу водостоков.

Выполняя ее пошагово можно установить качественный водосток и своими руками.

Инструкция по монтажу водосточной системы

Итак, шаг №1 – установка креплений для желоба водостока. Существует несколько типов крепления в зависимости от них его можно устанавливать на стене или на стропильной конструкции крыши.

По стене нужно равномерно распределить кронштейны, расстояние между ними должно составлять от 500 до 600 мм.

Монтаж + водостоки пластиковые на стропильной конструкции лучше всего сделать так: прикрепить кронштейны на конструкцию стропильной системы к каждой кобылке специальными саморезами. Проще всего это сделать при помощи обычной дрели.

В тех местах, где будут установлены трубы для водостока, нужно установить специальные водоприемные воронки. В том случае, когда монтаж водостоков пластиковых предполагает применение водоприемных воронок в качестве соединителя для желоба, начинать работу нужно с их установки.

Напомним, что на концах таких воронок есть специально обустроенные приспособления – место, где наносится клей или резиновые уплотнители (для металлического водостока). Эти воронки при помощи кронштейнов нужно закрепить к кровельной конструкции.

Итак, кронштейны надежно закреплены, переходим к следующему этапу нашей инструкции.

Отверстие в месте крепления водоприемной воронки

Шаг №2 – обустройство водоприемной воронки. До того, как монтировать желоб, нужно в месте крепления водоприемной воронки вырезать отверстие и нанести на желобе контур под будущую воронку.

Применяя мелкозубчастую ножовку, вырезаем отверстие, зачищаем края. Для того чтобы прикрепить воронку из пластика, нужен специальный клей.

Его Вы купите в любом строительном магазине. Металлические системы закрепляются при помощи специального фиксатора (он имеется на передней части желоба и воронки).

Шаг№3 – установка водосточного желоба.

Пластиковые водостоки нужно крепить с шагом 50-60 см, металлические – от 70 до 150 см. Крепление нужно производить с уклоном желобков в сторону воронки на 2-3 мм.

Многие строители предпочитают собирать желоба воедино с заглушками и воронками прямо на земле, после этого поднимают их наверх и устанавливают на кронштейны. Мы не рекомендуем такую работу выполнять самостоятельно.

Как минимум, нужны две пары рук и две лестницы, чтобы одновременно начинать подъем с двух сторон.

Поэтому лучше собрать систему наверху. Тем более, что монтаж пластиковых водостоков не составляет особой сложности, сборку легко выполнить, вспоминая, как в детстве собирали конструктор – такое подобие сборки современных систем водостока.

Сборка пластикового водостока

Не менее важно знать: водосток + как правильно установить, чтобы равномернораспределить все крепления по стене. Для этого нужно выдерживать шаг от 800 до 1000 мм

Проверить, насколько правильно установлены вертикальные кронштейны можно при помощи строительного отвеса.

Заключительный этап – отмеряем необходимый размер трубы, ее лишнюю часть отрезаем и закрепляем трубу на стене.

Для того чтобы вода отводилась от фундамента и стен дома, на ее нижний конец рекомендуем надеть поворот и добавить небольшой отрезок трубы.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

на край стропильной системы,
на лобовую планку карниза,
на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

саморезы, шуруповерт или отвертка;
уровень и рулетка;
напильник, наждачная бумага;
ножовка по металлу или болгарка;
бечевка;
лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Водосток из канализационных труб

Для собственноручного изготовления стандартной водоотливной системы часто пускают в ход пластиковые трубы для канализации. У них есть ряд несомненных достоинств:

доступная цена;
широкий ассортимент труб и переходников, а также всевозможных механизмов для крепления;
небольшой вес, что облегчает перевозку и монтаж;
возможность самостоятельной порезки;
долговечность.

Белые. Этот вид труб применяется только внутри помещений, когда трубы другого цвета не вписываются в интерьер. Для внешнего монтажа они непригодны.
Серые. Эти трубы попрочнее, но не переносят нагрузок и не предназначены для использования в мороз. Годятся только для регионов с тёплыми зимами.
Белые и серые трубы не годятся для внешнего монтажа
Коричневые или рыжие трубы. Они рекомендуются для наружного водостока, так как хорошо переносят низкую температуру и напор водяной массы. Они не выносят долгого действия солнечных лучей и со временем становятся хрупкими.
Коричневые трубы наиболее пригодны для водоотлива

Как сделать водосток своими руками

Перед покупкой труб составляется схема всей системы, включая все части конструкции и их количество:

желоба для крыши (длина высчитывается исходя из периметра);
сливные трубы — одна на 10 м желоба;
кронштейны — по 17 штук на 10 м;
отводы — по количеству сливов;
воронки — по числу сливов;
заглушки;
углы (количество зависит от вида крыши);
соединительные элементы для желобов, их нужно на 1 меньше;
колена — в зависимости от сложности схемы;
переходные муфты;
отвод для дождеприёмника или отмёт.
Легче всего смонтировать водоотлив из пластиковых труб

Сечение труб подбирается исходя из площади ската кровли. Можно взять на вооружение такую шкалу:

площадь ската до 50 кв. м — диаметр труб 8 см;
до 125 кв. м — 9 см;
более 125 кв. м — 10 см.

Остальные элементы приобретаются исходя из диаметра труб, из которых выполнены желоба.

Как уже было отмечено, перед покупкой материалов и установкой водостока необходимо начертить подробную схему, в которой должны быть отмечены:

периметр крыши;
длина и количество желобов;
точки крепления кронштейнов, места стыков и воронок;
расположение стоков.

Исходя из периметра кровли определяется метраж трубы для будущих желобов. Так как она распиливается пополам и из одной заготовки получается две, то необходимая длина труб будет равна половине периметра крыши. Далее высчитывается количество водоотливных стояков. Для этого расчерчивается план, на котором отмечаются все элементы. Расстояние между ними не может превышать 5 м. После определения количества водостоков вычисляется их длина, для чего измеряется расстояние от карнизного свеса до грунта. Это и будет предполагаемая высота водоотливного стояка. Умножается эта цифра на количество деталей и получается нужная длина трубы. Следующими по проекту высчитываются тройники, соединяющие желоба и стояки. Если стояки будут отклоняться под углом, приобретаются готовые переходники. А также обязателен специальный универсальный герметик для стыков.

Инструменты для работы

Для работы нужны:

саморезы по дереву;
отвёртка;
болгарка, электролобзик;
ножовка по металлу;
шуруповёрт;
строительный шнур;
уровень и рулетка;

Также понадобятся строительные леса.

Монтаж конструкции

Из переходников изготавливаются воронки, верхняя часть спиливается так же, как и у желоба. Если оставить их в таком же виде, то вреда от этого не будет, а закрепить получится намного надежнее. Не каждый согласится так сделать, ведь внешний вид канализационной трубы от этого пострадает. Только во внутреннем углу обязательно нужно убрать верхнюю часть, так как вода не будет туда стекать.

Иногда вся конструкция может быть больше 20 м, в таком случае необходимо направить поток воды в разные стороны, чтобы не разрушить весь водосток.

Крепятся желоба на кронштейны. Их размеры и форма должны совпадать, иначе они не подойдут друг к другу. В магазинах продаются готовые изделия, но можно сделать их и своими руками, например, из металла. Существует 3 способа крепления кронштейнов:

Лобовая доска. Крепить удобно, если кровля готова.
Стропильные ноги. Этот вариант подойдет, если нет лобовой доски.
Обрешетка кровли. На практике это вариант лучше и надежнее, чем другие способы.

Кронштейны закрепляются в первую очередь по краям, между ними натягивается строительная нить. Краской или мелом отмечается линия, по которой дальше будет монтироваться водосток. Остальные крепления устанавливаются через 50-60 см. Воронки, сделанные из переходников, располагают в нужных местах и для устойчивой фиксации крепят кронштейнами.

Всю систему из желобов рекомендуется собирать на земле и после этого переходить к монтажу на крыше, но многие устанавливают ее сразу на кронштейны. Любой из вариантов считается правильным. Скрепляются между собой детали специальными клипсами или клеевым раствором для пропиленовых труб. Обязательно место стыков смазать герметиком. В собранную конструкцию вставляют патрубки, которые соединяются с воронкой. Все смазывается силиконовым герметиком. Там, где нужна заглушка, она отпиливается по размеру и вставляется.

Из чего можно сделать слив с крыши своими руками

Для изготовления устройства своими руками можно использовать несколько видов материалов.

Оцинкованная листовая сталь. Очень удачный выбор, если есть специальные приспособления и станки для изготовления труб, колен, воронок и прочих элементов конструкции. Кроме того, надо обладать опытом работы жестянщиком или хотя бы иметь представление о таком производстве. Большинство обыкновенных людей с жестяными работами незнакомо и листовую оцинкованную сталь для изготовления водосточных систем выбирают редко.

Слив с крыши стальной
ПЭТ бутылки. Мягко говоря, это очень странный выбор. Приспособить их, конечно, можно, но для этого потребуется не один день. Работать такая конструкция будет кое-как и только до первого порыва ветра, внешний вид странный. Одним словом, не стоит терять время.

Водосток из пластиковых бутылок
Канализационные пластиковые трубы. С этим материалом можно заниматься, водосливные системы имеют неплохой внешний вид и отлично справляются со своей задачей. Самость канализационных труб намного меньше, чем цена готовой водосливной системы.

Пример пластикового водостока

Такому положению дел есть объективные причины.

Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.

Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

Стропильная система;
Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу. Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Как сэкономить, сооружая водосток своими руками?

Этим вопросом озабочены многие домовладельцы, проводящие ремонтные работы самостоятельно. Строительный рынок переполнен различными конструкциями водостоков, отличающихся как материалом, так и способом монтажа. Но стоимость таких изделий не всегда по карману, обычному человеку.

Народные умельцы уже давно собирают водосточные конструкции своими руками из подручных материалов, например, труб, оставшихся после укладки канализации. Стоимость таких изделий сравнительна невысокая и на рынке есть все необходимые переходники и другие сопутствующие элементы. Плюс ко всему, обработка пластика не требует наличия сложного дорогостоящего оборудования.

https://youtube.com/watch?v=-fGEZnHlI0U

Расчет водосточной системы

Правильно рассчитанная система водоотвода увеличит срок эксплуатации дома. Знание последовательности подсчета элементов системы позволит снизить расходы на создание системы.

Расчет размеров водосточных желобов и труб

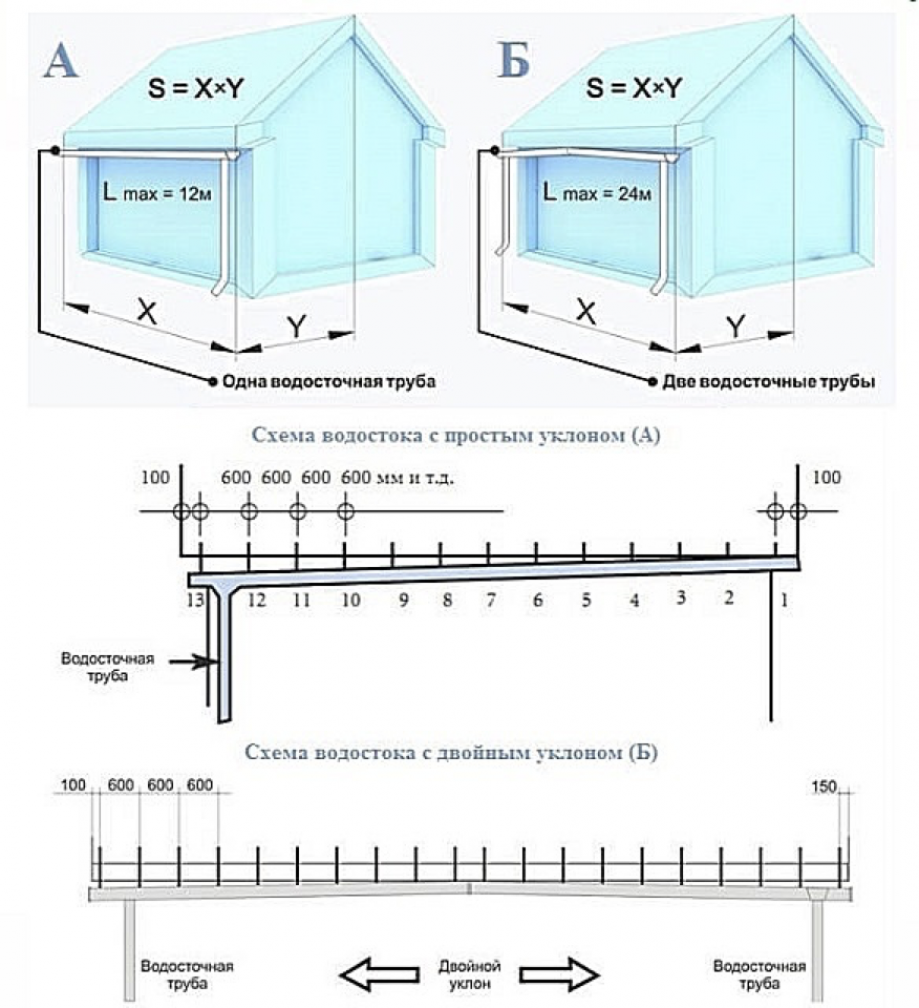

Выбрав метод крепления водостока и вид кронштейнов, нужно рассчитать вместимость желоба. Его ширины должно хватать на весь объем поступающей со скатов воды. Дополнительно, определяют требуемый диаметр водосточных труб, тонкая труба не сможет пропустить много воды во время ливня.

Перед расчетом необходимого сечения труб, определяют сколько их потребуется разместить на каждый слив крыши. Для упрощения работы пользуются специальными при длине карниза более 12 метров, устанавливают одну воронку и слив. При использовании длинного карниза (более 12 м и менее 24 м) устанавливают по одной сливной трубе на углах здания.

Размеры частей водостока зависят от площади водосбора. Расстояние от угла карниза до центра фронтона здания (символ Y), и размер карнизной линии (символ X) умножают. Это укажет на реальную площадь водосбора.

После этого определяют размеры элементов водоотвода, которые позволят удалить жидкость, поступающую на рассчитанную площадь водосбора.

Расчет желобов

Срез желобов бывает прямоугольным и полукруглым. Размер стенки водосточного желоба зависит от уклона ската крыши, для крутой кровли нужно выбирать желоба с высокими бортиками.

Расчет угловых желобов

Крепление этих элементов производится в точках внутренних и наружных углов крыши. При определении общего размера желоба их тоже принимают в расчет для уменьшения отходов.

Расчет воронок заглушек и соединителей

Каждая воронка позволяет принять воду, которая поступает с 10 м.п. водосточного желоба. Если стена длиннее, то нужно размещать 2 воронки. Между ними должно быть пространство не более 20 метров. Нужно предусмотреть установку компенсационных соединителей, их используют если кровля длиннее 8 метров. Эти элементы позволяют устранить вредное влияние температурных перепадов.

При рассчитанной площади водосбора удобно использовать таблицу, содержащую необходимые данные для водосточной системы с одной сливной трубой.

Характеристика коричневых/рыжих труб

Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.

Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.
